七一水库认识实习报告姓名：万建鹏学号:2010102706 班级：10级大土木实验班实习时间：2011年5月16日至5月19日实习地点:玉山县双明镇七一水库实习目的:虽然七一水库就位于上饶,而我也是个上饶人,我却从来没去过那里，脑海里也从来没有对水库形状及结构的认识。
这次实习是我进入大学后的第一次实习，也是我人生的第一次实习.知道要实习后，心情竟非常激动，迫不及待的想去看看水库到底什么样.我原本是土木工程专业的，后有幸被选入大土木实验班学习。
大土木实验班以后的分支就是土木和水利.但是正像唐老师所说的：土木、水利是不分家的，学土木的离不开水利，学水利的也离不开土木。
水利和土木本为一家，不必分的那么清，更不能有一种“我是学土木的，和水利没有关系，我来七一水库就是为了游玩，听不听老师讲述水库知识没有关系”的思想。
所以我虽然是学土木的，但是这次认识实习却能够为我以后学习专业知识打下良好的基础。
我认为这次认识实习的目的可能有以下几点：1。
通过认识实习为以后的专业学习打下基础。
2.通过实习在大脑中建立起水利水电工程模型。
3.通过实习了解水利水电工程基本组成及作用.4.通过实习了解水工建筑物的特点及作用.5.通过实习了解水利规划,设计，建设及管理利用.我想如果我能带着这些目的去七一水库实习，那么我的这次实习就是非常具有意义的。
事实上，在唐老师、毛站长和徐总的带领帮助下，这次实习的目的也大致达到了，心情也是比较愉快的，因为我学到了，懂得了些与以后学习有关的知识。
实习内容:我们是5月16日出发去水库的，早上5点50左右由校车送我们去南昌火车站，由于先前买好了火车票，我们在火车站等了没多久就上火车去玉山了,经过了四个多小时的车程,我们大家终于到达了玉山县。
然后就是坐车直奔青山湖大宾馆,这是唐老师预先安排好了的,所以我们到达青山湖大宾馆后就是一番休整了。
休息了一下午后，第二天我们就真正开始了有内容的实习了。
七一水库概况：七一水库位于鄱阳湖水系信江支流金沙溪中游棠梨山西侧，距玉山县城16.0km，工程于1956年开始查勘和规划设计，1958年经上级部门批准于7月1日动工兴建，定名为七一水库.坝址以上控制流域面积324。
水利工程地质实习报告记录————————————————————————————————作者：————————————————————————————————日期：水利工程地质实习报告实习地点：玉山县双明镇实习日期: ２０1３．5.6．—2013.１0.实习班级：水利水电建筑工程（2)班实习姓名：刘鹏（20110111８1)指导教师：杨普济、唐春目录绪言第一章实习概况.．.．．.....．．..．．．.．...．........．.....1．1 实习时间 ......．....．．．.......．..．..．.....．． 1.2 实习地点．....．..........................．..1.3 实习人员...．．....．..........．．....．.．....．． 1.4 实习目的 ....．...．..．..．.....．..．.....．.．.．.1.6 实习要求.．.．.......．........．..．．...．．.....1. 7实习准备．..．....．..．.....．．..．．.．....．.....1.8 实习路线 .....．..．．.....．．..........．.......1.9 实习主要内容...............．.............．.....1．１0 工程地质条件分析与问题评价....．......．....．..．.．1.１１内业工作.．...．.....．.．.....．.....．.........第二章实习区域概述..．...．．.........．．．....．．.....．.２.1地理位置..．................．....．.．......2．2 气候特点．.．.．．.........．.....．．..．..．.．......２.3 地形地貌 ..．．......．........．．..．.....．.2．４七一水库基本情况绍 ......．．..．...．..．.....．.．.．.第三章实习总体过程．............．...．..．.．...．．.．..3.1 实习第一天５月７日.．． ..．.....．..．....．．...．..3.2 地下岩溶景观简介.．....．.........．．．....．.．.1３第四章实习总结与感想.．．．..．．..．.........．..． 15绪言常言道,实践是检验真理的唯一标准。
江西省玉山县七一水库实习报告班级：13地质工程01姓名：乔世杰学号：2013100063目录第一章绪论 (4)一、目的和任务 (4)（一）目的 (4)（二）任务 (4)二、自然地理及经济地理概况 (5)（一）自然地理 (5)（二）气象条件 (6)（三）地形地貌 (6)（四）经济情况 (7)三、实习区研究程度 (8)四、实习工作概况及任务完成情况 (8)第二章地层 (9)一、概述 (9)二、综述 (9)第三章地质构造 (11)一、褶皱 (11)二、断层 (12)三、断层应力场分析 (13)第四章地质发展史 (14)一、地层的岩相古地理分析 (14)第五章矿产 (15)一、矿产概况 (15)二、地下水 (16)第六章地质填图工作方法 (16)实习总结 (21)参考文献： (23)地质观察点记录表 (24)附：1.实测地质剖面图2.地层综合柱状图第一章、绪论一.目的和任务地质填图实习又称地质测绘实习，是学生学完《普通地质学》《矿物学》《岩石学》和《构造地质学》等主要专业基础课之后，进行一次综合性的野外现场实习。
它是继“地质认知实习”之后，一个较高层次的野外实践活动。
由于学生在专业方面仅仅完成了上述专业基础的理论学习，尽管课堂教学也作了必要的实习、实验、或者一定的野外观察，但总体上仍处于理性认识阶段，很少或没有实践经验。
因此地质填图实习是以教师的野外现场讲课、示范、指导为主，学生边学边实践并逐步过渡到学生独立实践为主的教学过程，且它是在学校特地选择的、不受生产制约的适宜场所而进行的理论与实践相结合的教学实习。
（一）目的地质填图实习的主要目的是通过学生在实地进行地质填图的全过程，培养学生具有开展野外地质调查工作的观测、判断和综合分析能力，掌握从事野外地质调查必须具备的基本理论、基本知识和基本技能，加深对已学理论知识的理解与运用，形成用于探索，热爱地质事业，为后续课程的学习及今后所从事的地质工作打下较牢固的基础。
工程地质实习报告姓名：陈福来学号： 2009011026班级： 09水利水电建筑工程（2）班指导老师：杨普济唐春一、实习目的学会对工程地质的基本判别方法，了解断层、岩层，了解岩石种类及其物理性质，学会地质罗盘的使用方法，学会用地质罗盘测量岩层的产状，野外勘察、绘制地层剖面图、分析岩层之间的关系，识别各种地质作用和地质现象。
二、实习地区概况玉山县七一水库位于县城东北，信江上游主要支流之一金沙溪中游，距城16公里。
地理坐标：东经118度16分，北纬28度49分。
东为少华棠梨山、茗坞村、东坑村，南与双明乡徐村毗邻，西为陶家山，北邻紫湖乡。
实习地区为低山区和中部平原丘陵地带，属亚热带季风性气候区。
上游接近北部怀玉山，三清山区，低湿多雾，昼夜温差大，高山气候较突出。
中游一带气候温凉湿润，下游与中部平原丘陵区相接，气候温和，光热充足。
降水以亚热带锋面气旋雨为主，为典型的江南梅雨。
七一水库控制流域面积324平方公里，流域地形多山，东北高，西南低，山区性气候显著。
库区地质：老虎滩以上为奥陶纪、志留纪不透水岩石组成，其下分水岭两侧虽有卡斯特（石灰岩）现象，但多被不透水砂、页岩截断联系，成为库水向邻谷渗透的屏障，地下水均高于库水位。
金沙溪源于三清山东北麓平家源，属于山溪性河流，上、中游两岸崇山峻岭，溪流纵横，坡陡流急，河床多为卵石和砂，少数河段有岩石出露，河床较稳定，为峡谷河道，少有开阔的河谷滩地。
坝址以下河床较平缓，两岸广有开阔平原，是玉山主要粮食地区之一。
三、实习地区工程地质条件（1）主坝地条件坝址处于西峡谷最后段两岸地形较对称，且覆盖物不厚。
组成岩石为下石炭纪砂砾岩与紫红色泥质砂质页岩互层及中石炭纪砂砾岩，石英砂岩与泥质，炭质页岩为互层出现。
其中砂砾岩，砾岩为硅质胶结，性坚硬，力学性佳，而下中石炭纪之页岩性软，劈理发育，岩石多呈片状剥落。
露于地表之页岩性更差，在河床及河漫滩部位之坝基址由5—7米之砂卵砾石组成，左岸面地段上部为粘土及砂卵砾石充填粘土，下部为砂砾石层，为该坝段的主要持力层。

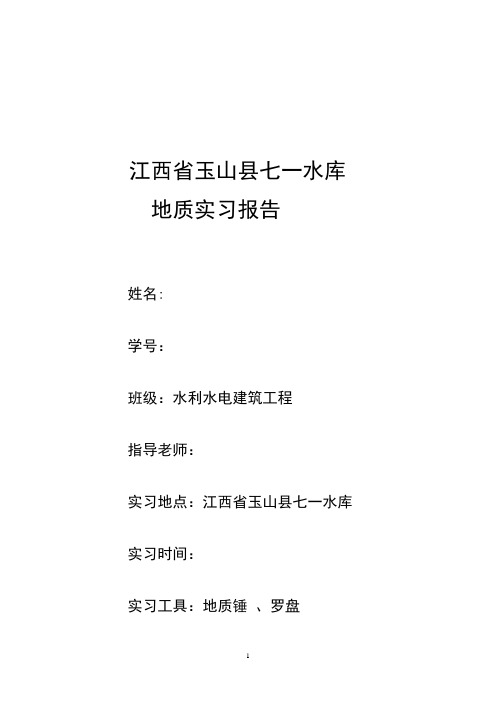

江西省玉山县七一水库地质实习报告姓名:学号：班级：水利水电建筑工程指导老师：实习地点：江西省玉山县七一水库实习时间：实习工具：地质锤、罗盘一、实习目的和要求1、实习目的工程地质野外教学实习是课本教学实践的重要环节，目的在于巩固和加深理解在课堂所学的理论知识，使理论与实践紧密结合，提高教学效果；学会野外观察地质现象和分析评价工程地质问题的初步能力，为今后学习、工作中使用分析地质资料打好基础。
2、实习要求（1）在教师指导下，逐渐学会野外地质勘测的基本知识和方法，如地质罗盘仪的使用，地质点的工作内容，岩层产状的测定，地质路线的观测，地质剖面的测绘及节理的测量与统计方法等。
（2）仔细观察与认识不同时代地层的主要岩石性质，地质构造特征，地下水及物理地质现象，达到初步具有观察和分析野外地质现象的能力。
（3）对实习地区的地质条件及工程地质问题进行初步归纳、分析，并结合水工建筑物进行稳定和渗漏等方面的工程地质条件初步评价。
（4）认真并按时完成所规定实习内容，根据野外观察实测材料、记录、标本及作业等，实习结束时编写实习报告和绘制基本图件，以利于巩固实习效果和提高独立思考能力。
二、实习地区概况玉山县七一水库位于县城东北，信江上游主要支流之一金沙溪中游，距城16公里。
地理坐标：东经118度16分，北纬28度49分。
东为少华乡棠梨山、茗坞村、东坑村，南与双明乡大徐村毗邻，西为陶家山，北临紫湖乡。
实习地区为低山区和中部平原丘陵地带，属亚热带季风性气候区。
上游接近北部怀玉山，三清山区，低湿多雾，昼夜温差大，高山气候较突出。
中游一带气候温凉湿润，下游与中部平原丘陵区相接，气候温和，光热充足。
降水以亚热带锋面气旋雨为主，为典型的江南梅雨。
七一水库控制流域面积324平方公里，流域地形多山，东北高，西南低，山区性气候显著。
库区地质：老虎滩以上为奥陶纪、志留纪不透水岩石组成，其下分水岭两侧虽有卡斯特（石灰岩）现象，但多被不透水砂、页岩截断联系，成为库水向邻谷渗透的屏障，地下水均高于库水位。
玉山七一水库地质实习报告书专业班级：姓名：学号：指导老师：南昌工程学院2012年6月工程地质实习报告时间：2012年5月28日至2012年6月1日地点：江西省上饶市玉山县双明镇人员：唐老师、杨老师及10水利水电建筑工程全体成员实习目的：工程地质野外教学实习是课本教学实践的重要环节，目的在于巩固和加深理解在课堂所学的理论知识，使理论与实践紧密结合，提高教学效果；学会野外观察地质现象和分析评价工程地质问题的初步能力，为今后学习、工作中使用分析地质资料打好基础。
1. 通过实习，使学生获得地质实体的感性认识，巩固课堂所学的基本理论和基本知识，为后续课程的学习打下良好的基础。
2. 通过基本技能的训练，如地质现象的观察、描述，地质资料的收集、整理，简易地质仪器、工具的使用等，使学生初步掌握野外地质工作的基本方法和基本技能。
3. 了解地质病害对工程建设的影响，病害区地质工作的方法，典型病害的防治措施，使学生掌握在工程建设中如何应用地质知识。
实习准备工作：一、思想方面实习前首先要做好思想动员和组织准备工作。
讲明实习的目的和具体要求，宣布实习守则，要求严格遵守。
为保证实习任务的顺利完成，必须加强组织领导合作好细致的政治思想工作。
野外实习的生活、学习条件相对较差、困难较多，要求同学们做好吃苦耐劳、敢于克服困难的思想准备；要求实习队必须是一支战斗性强、纪律性严的组织。
在实习队指导下，每班设正、副班长各一人，各班分成若干小组（每组4~5人），设小组长一人，小组是完成实习任务最基本单位。
各班设学习、生活、宣传、卫生、文体、保密安全干事若干人，分别负责各项具体工作。
二、学习方面为加强理论与实践相结合，采取校园内课堂讲授，野外现场进行教学实习的方式。
为此要求结合实习内容，重点对主要造岩矿物与岩石，地质构造、地史概要、地质图等部分进行复习准备，对实习指导书认真学习。
在实习期间，结合现场教学所讲内容进行预习和复习，如各种地质作用和地质现象，地下水的主要类型及特征，工程地质测绘、以及库、坝区，边坡，洞室的工程地质问题等。
工程地质实习报告姓名：xxx 学号：xxx专业班级：xxx题目：《玉山县七一水库实习报告》指导老师：唐老师南昌工程学院二Ｏ一二年五月二十九日一、实习概述实习时间：2012年5月14日―2012年5月18日实习地点:上饶市玉山县七一水库实习目的：学会对工程地质的基本判别方法了解断层、岩层了解岩石种类及其物理性质学会地质罗盘的使用方法学会用地质罗盘测量岩层的产状野外勘察、绘制地层剖面图、分析岩层之间的关系识别各种地质作用和地质现象实习仪器地质罗盘、铁锤二、实习地区概况工程始建于1958年7月，主坝高程101米，坝高54米，坝顶长430米，控制流域面积324平方公里，正常蓄水位94米，总库容2.49亿立方米。
•调节库容1.25亿立方米，最大泄流量4300立方米/秒，设计灌溉面积19.92万亩，发电总装机9370KW，水域养殖面积1.25万亩，林果种植面积600亩，是一座以灌溉为主兼防洪、发电、种养、工业加工、航运和旅游等综合经营为一体的大型水利调蓄工程。
七一水库因水发源于国家著名风景旅游区三清山，故又称三清湖。
湖区自然景区面积60平方公里。
以其秀丽的湖光山色、奇特的地下溶岩、瀑布构成了独具风采的景观、景点，并与三清山浑然一体，已成为三清山的景区之一。
玉山县七一水库管理局主要负责水库安全，发电灌溉，水土保持、淡水养殖、旅游服务、淡水供应。
自从七一水库建成并投入使用后，因当时是大跃进年代，大干快上，人海战术，一天等于20年，施工条件和物资条件有限，大坝是土质的，最大坝高有50米，总库容1.8亿立方，防洪标准只有5年一遇。
坝体水压大，沉陷量大，裂缝多，坝基础发生过沙冒水现象，水库存在安全隐患。
出于安全的考虑，且水库已使用了10年，于是1970年10月计划对七一水库进行加固扩建，为施工便利选择在枯水期，不料1972年在施工改造过程中发生了意外，施工者试图将水库的水放空，以便于施工，可是这1亿多立方水的出笼可不是等闲之物，施工者在放水口闸门尚未能安装启闭的情况下，就将进口闸门炸开了，一时间水泄失控，水位骤降，每日下降1米，大水奔腾，浩浩荡荡，一发不可收拾，造成下游的上饶城朗朗天日涨大水，市民们不知何故：大太阳涨大水？莫名其妙。
2012年工程地质实习报告姓名：陈志强班级：10级水利水电工程<5>班学号:2010102211指导老师:杨普济,唐春实习地点：上饶市玉山县七一水库实习时间:2012.5.21—2012.5.24一、实习时间：2012 年5 月21 日至2011 年5月25 日二、实习地点：玉山县双明镇七一水库一带：三、实习地区概况：玉山县七一水库位于县城东北，信江上游主要支流之一金沙溪中游，距城16 公里。
三、实习目的：工程地质野外教学实习是课本教学实践的重要环节，目的在于巩固和加深理解在课堂所学的理论知识，使理论和实践紧密结合，提高教学效果：学会野外观察地质现象和分析评价工程地质问题的初步能力，学会对工程地质的基本判别方法，了解断层、岩层，了解岩石种类及其物理性质，学会地质罗盘的使用方法，学会用地质罗盘测量岩层的产状，野外勘察、绘制地层剖面图、分析岩层之间的关系，识别各种地质作用和地质现象，为今后学习以及工作中使用分析地质资料打好基础。
四、实习要求：（1）在老师的带领下、逐渐学会野外地质勘测的基本知识和方法、如罗盘的使用，地质点的工作内容、岩层产状的测定以及地质路线的观测，地质剖面图的测绘和节理的测量与统计方法等。
（2）仔细观察与认识不同时代地层的主要岩石性质、地质构造特征，地下水及物理地质现象，达到初步具有观察和分析野外地质现象的能力。
（3）对实习地区的地质条件及工程地质问题进行初步归纳分析，并结合水工建筑物进行稳定和渗漏等方面的工程地质条件初步评价。
（4）认真并按时完成所规定实习内容，根据野外观察实测材料、记录等，实习结束时编写实习报告和绘图基本图件，以利于巩固实习效果和提高独立思考能力。
五、实习地区概况：玉山县七一水库位于县城东北，信江上游主要支流之一金沙溪中游，距城16公里。
实习地区为低山区和中部平原丘陵地带，属亚热带季风性气候区。
上游接近北部怀玉山，三清山区，低湿多雾，昼夜温差大，高山气候较突出。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==玉山工程地质实习报告 (1500字)玉山地质实习报告课程名称：工程地质专业班级：12水利水电工程（1）班学生姓名：学生学号：指导教师：唐春杨普济胡盛明一、实习概况1.时间:201X年4月21日—201X年4月25日2.区域：江西省玉山县七一水库一带3..地点:（1）主坝、副坝、溢洪道（2）河谷地带（不良地质现象）（3）滑坡地段4、实习地概况：玉山县七一水库位于县城东北，信江上游主要支流之一金沙溪中游，距城16公里。
地理坐标：东经118度16分，北纬28度49分。
东为少华棠梨山、茗坞村、东坑村，南与双明乡徐村毗邻，西为陶家山，北邻紫湖乡。
实习地区为低山区和中部平原丘陵地带，属亚热带季风性气候区。
上游接近北部怀玉山，三清山区，低湿多雾，昼夜温差大，高山气候较突出。
中游一带气候温凉湿润，下游与中部平原丘陵区相接，气候温和，光热充足。
降水以亚热带锋面气旋雨为主，为典型的江南梅雨。
七一水库控制流域面积324平方公里，流域地形多山，东北高，西南低，山区性气候显著。
库区地质：老虎滩以上为奥陶纪、志留纪不透水岩石组成，其下分水岭两侧虽有卡斯特（石灰岩）现象，但多被不透水砂、页岩截断联系，成为库水向邻谷渗透的屏障，地下水均高于库水位。
金沙溪源于三清山东北麓平家源，属于山溪性河流，上、中游两岸崇山峻岭，溪流纵横，坡陡流急，河床多为卵石和砂，少数河段有岩石出露，河床较稳定，为峡谷河道，少有开阔的河谷滩地。
坝址以下河床较平缓，两岸广有开阔平原，是玉山主要粮食地区之一。
（1）山脉金沙溪流域分布诸山，均属怀玉山脉。
怀玉山脉：发脉于三清山，横贯县境西北部，是赣，浙，皖三省的天然屏障。
其支脉向东，南走向，沿库区分屹于金沙溪东、西两侧。
三清山：位于县城东北，与怀玉一脉相连。
主峰玉京峰，海拔 1816.9米，为怀玉山脉最高峰，因与玉华、玉虚峰“三峰峻拔，如三清列坐其巅”，故名。
一、实习时间：2011年11月13日至2011年11月17日二、实习地点：玉山县双明镇七一水库一带三、实习地区概况：玉山县七一水库位于县城东北，信江上游主要支流之一金沙溪中游，距城16公里。
地理坐标：东经118度16分，北纬28度49分。
东为少华棠梨山、茗坞村、东坑村，南与双明乡徐村毗邻，西为陶家山，北邻紫湖乡。
实习地区为低山区和中部平原丘陵地带，属亚热带季风性气候区。
上游接近北部怀玉山，三清山区，低湿多雾，昼夜温差大，高山气候较突出。
中游一带气候温凉湿润，下游与中部平原丘陵区相接，气候温和，光热充足。
降水以亚热带锋面气旋雨为主，为典型的江南梅雨。
七一水库控制流域面积324平方公里，流域地形多山，东北高，西南低，山区性气候显著。
库区地质：老虎滩以上为奥陶纪、志留纪不透水岩石组成，其下分水岭两侧虽有卡斯特（石灰岩）现象，但多被不透水砂、页岩截断联系，成为库水向邻谷渗透的屏障，地下水均高于库水位。
金沙溪源于三清山东北麓平家源，属于山溪性河流，上、中游两岸崇山峻岭，溪流纵横，坡陡流急，河床多为卵石和砂，少数河段有岩石出露，河床较稳定，为峡谷河道，少有开阔的河谷滩地。
坝址以下河床较平缓，两岸广有开阔平原，是玉山主要粮食地区之一。
四、实习目的：学会对工程地质的基本判别方法，了解断层、岩层，了解岩石种类及其物理性质，学会地质罗盘的使用方法，学会用地质罗盘测量岩层的产状，野外勘察、绘制地层剖面图、分析岩层之间的关系，识别各种地质作用和地质现象。
五、实习过程：实习第一天：2011年11月13日路线：南昌工程学院（瑶湖校区）—山青湖宾馆—七一水库主坝今天我们终于迎来了第一次地质实习，与上学期的认识实习不同，通过几个月的地质学习，我们这次有了对地质方面的一些认识，大家都相信这次实习能够对自己有所帮助，巩固和加深理解课堂上所学锻炼我们学习野外观察地质现象和分析评价工程地质问题的初步能力，为今后学习、工作中使用分析地质资料打好基础。
在清晨朦胧的笼罩下，我们10大土木的同学都带着微笑的脸庞开始从学校通往玉山了，大概中午时分，我们到达了山青湖宾馆。
用完午餐后，接到老师通知，下午3点开始我们这次的地质实习，下午的目的地是七一水库主坝。
（地质罗盘）于是，午休后，我们带着实习工具随着老师走往目的地。
到达主坝后，唐老师叫我们拿出了地质罗盘，给我们介绍了地质罗盘的使用方法。
首先唐老师教我们认识了地质罗盘的大致构造。
地质罗盘又称“袖珍经纬仪”，是野外地质工作不可缺少的工具。
主要包括磁针、水平仪和倾斜仪。
结构上可分为底盘、外壳和上盖，主要仪器均固定在底盘上，三者用合页联结成整体。
可用于识别方向、确定位置、测量地质体产状及草测地形图等。
地质罗盘式样很多，我们这次实习用的是圆盆式地质罗盘仪，由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜制的圆盆内组成。
首先对于磁针，一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
竖直刻度盘专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
悬锥是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
瞄准器包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
水准器有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
其中圆水准泡用于衡量测方位时罗盘是否水平。
对罗盘有了个大致认识后，唐老师就开始叫我们使用罗盘了，先是用罗盘测量方位。
测量某物体的方位是野外地质工作者应具备的最基本的技能，方位范围是0~360度。
在定点时，首先要做的就是测量观察点位于某地形或地物的方位。
测量时打开罗盘盖，放松制动螺丝，让磁针自由转动。
当被测量的物体较高大时，把罗盘放在胸前，罗盘的长水准器对准被测物体，然后转动反光镜，在镜子里找到目标物，使目标物的中轴线与镜子的中缝线以及长照准合页的中缝线实现三线合一，同时使圆水准泡居中，当磁针停止摆动时，即可直接读出磁针所指圆刻度盘上的读数，也可按下制动螺丝再读数，读出北针所指的刻度即为此目标物的方位。
而罗盘极其重要的作用就是测量岩层产状要素，即测量岩层的走向、倾向和倾角。
岩层走向是岩层层面与水平面交线的延伸方向。
岩层倾向是岩层面上的倾斜线在水平面上的投影所指方向。
倾角是倾斜线与水平面的夹角。
（岩层产状的测定方法）测量岩层走向时，将罗盘的侧面长边的一条棱线紧贴岩层层面，然后缓慢转动罗盘（在转动过程中，罗盘紧贴层面的那条棱的任何一点都不能离开层面），使圆水准泡的气泡居中，待磁针停止摆动时，读出北针所指的读数即为岩层的走向，并划出走向线。
测量岩层的倾向时，将罗盘靠近反光镜的底侧边紧贴在走向线上，上下转动罗盘，使圆水准泡居中，这时读出北针所指读数即为岩层的倾向。
测量岩层的倾角时，使罗盘的侧面紧贴岩层层面上，侧面短边与走向线重合，然后转动罗盘底面的旋钮，使长水准器气泡居中，这时测斜器上的游标所指半圆刻度盘的读数即为倾角。
介绍完上述测量岩层产状的方法后，唐老师要求我们测量七一水库主坝下游的边坡岩体岩层产状。
由于第一次测量，我大概用了将近10分钟才测出走向为61度，倾向150度，倾角22度。
虽然不知道测量数据准确与否，但是毕竟是自己第一次测量，还是比较兴奋激动的。
若被测量的岩层表面凹凸不平，为提高测量的准确率，可用地质锤沿层面使岩层表面相对平坦，亦可把记录本平放在岩层面上当作层面。
如果岩层出露很不完整时，这时要找岩层的断面，找到属于同一层面的三个点，再用记录本把这三个点连成一平面（相当于岩层层面），这时测量记录本的平面即可。
初步的学会了使用罗盘后，天色已渐晚。
在实习之前学校课堂上，唐老师曾经留过一道关于七一水库主坝选址问题给我们，当时主坝选址是有三处选择的，最后设计时通过对各坝址的地质分析，最终确定了如今坝址所在区。
那么坝址为什么选择如今处，而不选择其他两处呢？那就有必要对坝址所处岩性及其地质构造进行分析了，因此我们就要了解岩石及其工程地质性质。
组成地壳的岩石按成因可分为岩浆岩、沉积岩和变质岩三大类。
从各类岩石在地壳表面的分布面积来看，沉积岩约占陆地面积的75%，因此，许多工程都选在沉积岩地区建设。
沉积岩是在地壳表层常温、常压条件下，由风化产物、有机物质和某些火山作用产生的物质，经搬运、沉积和成岩等一系列地质作用而形成的层状岩石。
（沉积岩中的碎屑岩类）组成沉积岩的常见矿物按成因可分为碎屑矿物、黏土矿物、化学沉积矿物和有机质及生物残骸；若按结构可分为碎屑结构、泥质结构（黏土颗粒粒径小于0.005mm）、化学结构和生物结构。
其中对于碎屑结构，若按碎屑粒径大小，可分为砾状结构（碎屑粒径>2mm）、砂质结构(粗砂结构碎屑粒径为 2.0~0.5mm，中砂结构碎屑粒径为0.50~0.25mm，细纱结构粒径为0.25~0.05mm)和粉砂结构（碎屑粒径为0.05~0.005mm）；若按胶结物的性质可分为硅质胶结（胶结物成分为二氧化硅）、铁质胶结（胶结物成分为铁的氧化物和氢氧化物）、钙质胶结（胶结物成分为钙、镁的碳酸盐）和泥质胶结等，特别的，胶结物为泥质胶结物时，岩石性质松软、易破碎，遇水后易泡软、松散。
根据沉积岩的组成成分、结构、构造和形成条件，可分为碎屑岩、黏土岩、化学岩及生物化学岩类。
岩浆岩是由岩浆凝固后形成的岩石，按岩体产状可分为侵入岩体产状和喷出岩体产状。
其中根据形成深度，侵入岩又可为深成岩（形成深度约大于5km）和浅成岩（形成深度约小于5km）。
深成岩常形成岩基等大型侵入体，岩性一般较均一，以中、粗粒结构为主，致密坚硬，孔隙率小，透水性弱，抗水性强，故深成岩体常被选为理想的水工建筑场地。
但有些岩体风化层很厚，须采取处理措施。
此外，深成岩经过多期地壳变动影响，其完整性和均一性收到破坏，且有些节理、裂隙被黏土矿物充填，可形成软弱夹层或泥化夹层。
浅成岩多以岩床、岩墙、岩脉等状态产出，有时互相穿插。
颗粒细小的岩石强度高，不易风化。
这些小型侵入体与围岩接触部位的岩性不均一，节理裂隙发育，岩石破碎，风化蚀变严重，透水性增大，选作大型水利工程地基时，应进行细致的勘探试验工作。
喷出岩的产状与火山喷发方式和喷出物的性质有关，主要分为中心式喷发和裂隙式喷发两种类型。
特别的，对于裂隙式喷发，岩浆冷凝会使体积收缩，从而在岩体中产生一些裂隙，这些裂隙称为原生节理。
节理的存在，为地下水提供了贮存和运移的通道，破坏了岩体的完整性，加速了岩体的风化，从而导致岩体物理力学性质的降低，这对建筑物的稳定不利。
地壳中原有的岩浆岩、沉积岩或变质岩，由于地壳运动和岩浆活动等造成物理化学环境的改变，受高温、高压及其他化学因素作用，使原来岩石的成分、结构和构造发生一系列变化，所形成的新的岩石称为变质岩。
一些主要的变质岩，如片麻岩，物理力学性质视矿物成分不同而异，一般较坚硬，强度较高，但若云母含量增多且富集在一起，则强度大为降低，并较易风化。
片岩强度较低，且易风化，由于片理发育，易于片理裂开；千枚岩性质较软弱，易风化破碎；板岩透水性弱，可作隔水层加以利用，但在水的长期作用下可能软化，形成软弱夹层；石英岩坚硬、抗风化能力强，可作良好的水工建筑物地基。
但因性脆，较易产生密集型裂隙，另外，石英岩中常夹有薄层板岩，风化后变为泥化夹层；大理岩硬度较小，岩块或岩粉与盐酸反应起泡，具有可溶性。
了解了岩石及其工程地质性质后，我们紧接着就必须要知道各种地质构造及其影响。
首先对于褶皱构造，它是岩层在构造运动中受力而形成的连续弯曲变形。
绝大多数褶皱是在水平挤压力作用下形成的，但也有少数是在垂直力或力偶作用下形成的。
褶皱最基本的形态有背斜和向斜两种：背斜岩层向上弯曲，两侧岩层相背倾斜，核心部分岩层时代较老，两侧依次变新并对称分布；向斜岩层向下弯曲，两侧岩层相向倾斜，核心部分岩层时代较新，两侧较老，也对称分布。
褶皱的特点是具有连续性和完整性。
若按轴面和两翼岩层产状分类，褶皱可分为直立褶皱（轴面直立，两翼岩层倾向相反，倾角大致相等）、倾斜褶皱（轴面倾斜，两翼岩层倾向相反，倾角不相等）、倒转褶皱（轴面倾斜，两翼岩层倾向相同，倾角相等或不相等，一翼岩层层位正常，另一翼层位倒转）、平卧褶皱（轴面和两翼岩层近水平，一翼层位正常，另一翼倒转）和翻卷褶皱（为轴面弯曲的平卧褶皱）。
