中波环形天线的制作

中波框形天线制作如何让您的中波更粗更长 - 自己动手,丰衣足食 (2) 详细信息：自己动手,丰衣足食 (2)–中波框形天线制作OWL原创前几天贴了俺攒的短波框形天线(联结如下)【点击进入：/0002.asp?open=50645&w=608】关于这个天线再补充几句:俺试验了一下,用9-386pf那一联,最高能到20MHz,低到4MHz就不能谐振了.用了个开关把另一联(10-328pf)也加上,最低可以下到3MHz,80米就毫无问题了.如果手头只有10-365pf这类规格的可变,可以并联一个200或者470pf的固定电容,用开关切换,供频率低端接收使用.言归正传,现在说说俺攒的中波框形天线.这是装了感应环但没装支脚的样子:规格: 正方形,边长约42公分,15圈,绕线间隔1/8英寸(3.175毫米)材料:木条(木板,PVC管等不限)两根.如果是木板,要求长61公分,最少要有5公分宽;如果是木条或者PVC管,要稍微短些(具体见下面制作部分).10-365pf可变电容一个 (其它规格也可以,但是最小值最好不要高过20皮法,否则频率高端上不去22号漆包线(直径0.71毫米)约28米(主框用), 其它线材也可,效果可能有所不同,实心线较好(如果有花线,最为理想)14号漆包线约50公分(感应环用),其它线材也可,效果可能有所不同同轴电缆1到2米插头一个(类型视收音机接口而定)热融胶/乳胶/螺丝等不限制作:(以木条为例)1 将两根木条接成一个十字.俺手头是两根18乘30毫米的木条,在每条中间各开了个18乘15的口子相对一嵌就成了.木板也可照此办理.2 如果用木条或者管子,需要在十字的四个端头加接横档供绕线用,木条长度加横档厚度,总共在61公分左右.横档长度至少6公分.如果用是木头做横档,尽量用木质较硬的.至于木条和横档的连接,俺是中间钻洞加了一个拼装家具用的圆柱形木头楔子,然后用热融胶.总之,框架制作尽量不要使用金属制品.3 在四个横档(或者木板的四头)上锯出深约3毫米,间隔1/8英寸(3.175毫米,无须太精确,只要间隔均匀就可以)的15道绕线槽来,选一个横档作为绕线起始端,多锯一道槽.4 在木条上接近起始横档的位置将可变电容固定住,在电容和起始横档间钻两排小孔,供固定线头用(见照片).5 将漆包线一头穿过一排孔到可变电容的一端(假定是定片),留出足够长的线头,然后用热融胶滴在一个孔上将此头固定住.绕线15圈(要用较大的张力使线绷得比较紧一些),留出足够长的线头后剪断,线头从木条上的另一排孔穿过到可变电容的另一端(假定是动片),拉紧用热融胶固定.6. 将两个线头刮去漆皮,和可变的两端焊好.7 将另一段短漆包线两头刮好,弯成圆形感应环(直径15公分),8 将电缆两边去皮, 一头接插头焊好,另一头芯线与屏蔽层分别接感应环的两头焊好.9 根据情况自己设计个支架或者脚什么的,让天线能稳定竖立.制作结束!几点说明:1-基本使用: 先将收音机调到所要接收的中波频率, 然后,a 如果收音机带磁棒天线,可将收音机靠近天线,机内磁棒的指向垂直于天线线圈平面;b 或者, 将感应环固定在天线十字的中心位置附近(作为临时措施,俺就用了些橡胶泥粘上去),电缆插头端连接到收音机天线插口,然后调节天线可变电容到信号最好(如果没使用感应线圈,可再适当调整收音机位置)2-调谐范围: 如果用10-365可变,这个天线基本可以覆盖整个中波波段,如果高端不谐振,可以将天线减少一圈,如果低段不谐振,则要设法增大可变电容的容量或者并个固定的电容用开关切换.3-方向性: 这个框形天线方向性十分明显,可以通过调整其朝向以取得最佳收听效果.注意,这类框形天线的信号最强的方向平行于天线线圈平面,而收音机磁棒天线信号最强方向则平行与磁棒的长轴线4 收音机和框形天线的藕合十分复杂.下面简单说几点:4-1 两个摆位:面对面:如下图(天线套在收音机上也算这个位置)邻接:如下图(收音机磁棒最好和框形天线线圈的轴线重叠,但是不要进入天线内部).4-2 带通特性调谐框形天线实际上起了个带通滤波的作用,但是,在中心频率的两侧,对其它频率信号的衰减是不对称的,而且,视摆位不同,在中心频率的一侧会出现一个大幅度衰减的深谷.具体说,假设收听1000KHz,天线调整到谐振,如果是面对面摆位,则对990KHz附近的信号有很强的衰减;如果是邻接摆位,则对1010KHz附近的信号有强衰减.最大衰减出现的位置,和收音机到天线的距离有关系.通过调整这个距离,可以改变最大衰减的位置.显而易见,这个特性可以被用于对抗邻频率干扰.顺便说一句,我在前面的短波框形天线使用中也观察到类似现象,但是不如中波上明显.4-3 通过调整天线和收音机的相对位置,或者使用两个框形天线,一定程度上甚至可以削弱中波同频干扰.更多窍门可以参考下面英文文章:【点击进入：http://www.dxer.ca/component/option,com_docman/task,doc_download/gid,174/Itemid ,77/】5 我还制作了个更大些的天线,参数如下:边长84公分,10圈,间隔1/4英寸.效果比上面的天线略好,但低于预期.可能是间隔太小所致.另一方面,在这个尺度上,再加大的效果本来也有限了.如果想试验其它规格,下面这个在线计算器不错:/~loop_antenna/umr_emc_calc.htm6-框形天线在其谐振频率上可以影响一定空间范围收音机的收听,为了在不用时不无意中干扰其它收音机的使用,我另外加了个拨动开关,可以将回路断开.原始设计: MTM AM Loop Antenna【点击进入： /loop.html】RadioIntel的测评:【点击进入：/review-amloop.htm】（注：素材和资料部分来自网络，供参考。

几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。

两购个易拉耀之间的距离为60至80毫米。

最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。

调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。

第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。

①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。

②将3组易拉罐对称平行地用带帽螺丝固定于支架上。

AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。

③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。

另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。

④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。

将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。

这种全频道易拉罐电视天线特别适用于边远山区。

第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。

主要用两根直径10mm、长85mm的铝管。

两主管的夹角为90°,用螺丝将A、B 端固定在绝缘板D上，用绝缘管L加强固定。

在每根主管上焊接固定6根长14cm 的支管，支管与主管的夹角为45°。

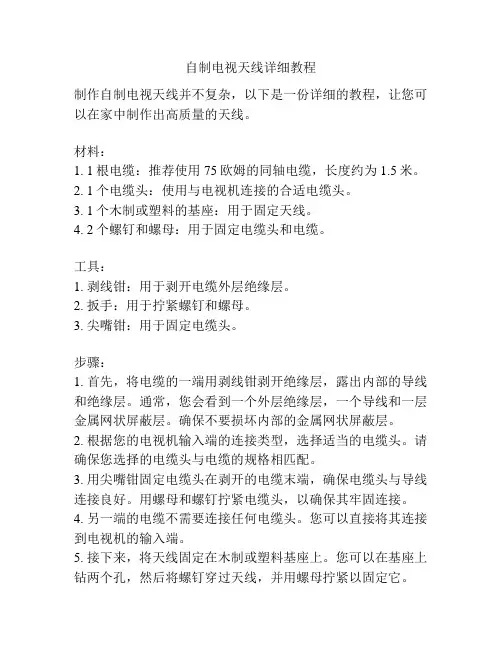

自制电视天线详细教程制作自制电视天线并不复杂，以下是一份详细的教程，让您可以在家中制作出高质量的天线。

材料：1. 1根电缆：推荐使用75欧姆的同轴电缆，长度约为1.5米。

2. 1个电缆头：使用与电视机连接的合适电缆头。

3. 1个木制或塑料的基座：用于固定天线。

4. 2个螺钉和螺母：用于固定电缆头和电缆。

工具：1. 剥线钳：用于剥开电缆外层绝缘层。

2. 扳手：用于拧紧螺钉和螺母。

3. 尖嘴钳：用于固定电缆头。

步骤：1. 首先，将电缆的一端用剥线钳剥开绝缘层，露出内部的导线和绝缘层。

通常，您会看到一个外层绝缘层，一个导线和一层金属网状屏蔽层。

确保不要损坏内部的金属网状屏蔽层。

2. 根据您的电视机输入端的连接类型，选择适当的电缆头。

请确保您选择的电缆头与电缆的规格相匹配。

3. 用尖嘴钳固定电缆头在剥开的电缆末端，确保电缆头与导线连接良好。

用螺母和螺钉拧紧电缆头，以确保其牢固连接。

4. 另一端的电缆不需要连接任何电缆头。

您可以直接将其连接到电视机的输入端。

5. 接下来，将天线固定在木制或塑料基座上。

您可以在基座上钻两个孔，然后将螺钉穿过天线，并用螺母拧紧以固定它。

6. 最后，将制作好的天线连接到电视机的输入端口。

根据您的电视机类型，可能需要调整天线的定位和方向，以获得最佳信号接收效果。

以上就是制作自制电视天线的详细步骤。

请注意，在制作和调整天线时，避免触摸金属网状屏蔽层，以免干扰信号接收。

同时，确保天线固定牢固，并且不会对电视机或其他物品造成损坏。

祝您制作成功并享受高质量的电视信号！。

环形中波天‎线环形磁场天‎线最大的好‎处就是它只‎接收电磁波‎中磁场部分‎的能量，将其转化为‎电流提供给‎接收机。

这一特性带‎来的最大好‎处就是它不‎会持取弥漫‎在室内的各‎种电器产生‎的电磁干扰‎，因此在室内‎，特别是在城‎市楼房环境‎中，环形磁场天‎线可以接收‎到很好的效‎果。

如果在同样‎的环境下使‎用双极或者‎长线等电场‎天线，大多数信号‎将被淹没在‎各种各样的‎电磁干扰噪‎声里面。

环形磁场天‎线是在业余‎条件下比较‎容易制作的‎一种天线，只需要一个‎十字支架，然后将线按‎照一定间距‎绕在上面就‎可以了。

通常有轴向‎螺旋和平面‎螺旋两种绕‎法，平面绕法通‎常又叫做蛛‎网天线。

两种绕法性‎能上没有太‎大差别，平面绕法结‎构上相对简‎单一些，但面积利用‎率稍低。

我这个天线‎用到了以下‎材料：方木条（15mm x 15mm），建材城都可‎以买，很便宜。

我买的是胡‎桃木，相对贵一些‎。

松木只需要‎一块钱一米‎。

两根2.2米的足够‎了。

8mm厚胶‎合板，15cm x 15cmM3木螺丝‎若干，找质量好的‎，上起来容易‎。

我那个金色‎的，好看。

电线，用来绕天线‎，比较理想的‎是22号聚‎酯漆包线，能镀银更好‎。

我没有这种‎线，就用20股‎丝包线代替‎了，也不错。

工具：螺丝刀，锯子，电钻等等。

9.5-365p空‎气可变电容‎；斜锯齿PC‎B，这个东西比‎较难搞，也比较贵，建议考虑别‎的方法代替‎，例如拧螺丝‎，或者用薄木‎片自己锯。

先设计好你‎想做的天线‎尺寸，然后计算出‎要绕的圈数‎。

如果你的电‎容也是9.5-365p的‎，频率覆盖5‎40-1700K‎H z，线圈间距5‎m m，而且你绕的‎是正方形的‎线圈，那么可以根‎据下面的表‎来差需要绕‎的圈数：正方形边长‎（cm）圈数30 2240 2050 1760 1470 1280 1190 10100 9我的天线不‎是正方形的‎，是一个楔形‎。

面积大致相‎当于90c‎m边长的正‎方形，绕了8圈，低端有些频‎率覆盖不了‎，需要再加两‎圈。

便携式收音机远距离接收天线2007-10-16 07:18按语:本文介绍的中波，长波，短波和调频波段天线无需对收音机作任何改动，即可使远距离接收效果得到极大改善。

使用便携机的人都有这样的体会，若只靠收音机原有的拉杆天线和机内的磁棒天线，则许多远方电台都收不到；即使收到了，微弱的广播信号也被湮没在乱七八糟的干扰声中，根本无法正常收听。

若加外接天线，可以多收一些电台，但干扰和噪声也同时增大，收听效果仍然很差。

有人以为增大音频放大倍数可以改善收听效果。

其实不然，此时不仅有用信号和干扰信号都被同等放大，还要加上放大器本身的噪声，效果反而更糟。

提高收音机远距离接收能力的有效办法是在抑制各种干扰和噪声的基础上，提高天线输入的有用信号电平。

换句话说，就是要设法提高信噪比和干扰抑制能力。

在收音机各级电路中，天线输入信号的信噪比是最高的。

因此，用定向天线来提高天线输入电平，抑制非接收方向的干扰是最简单而有效的方法。

国外有许多远距离收听爱好者(DX enthusiast)对此做了大量实验，下面介绍最近发表的几种用于便携式收音机的天线，它们都无需对收音机作任何改动1.高频调频波段天线2.中波(MW)天线3.长波，中长波天线4.短波天线高频调频波段天线此法使用一种带式调频波段天线，悬挂于室内，如图所示。

其制作方法是，取一线长1。

53m的电视机用300欧姆带状馈线，将其两端的芯线分别焊在一起，再在馈线长度的二分之一处将其中的一根馈线剪断，即构成接收天线的输入口，从而构成了VHFFM波可接收天线。

接收天线的馈线也是用300欧姆带状馈线。

馈线的一端接天线输入口，另一端接天线耦合环。

天线耦合环则是用PVC塑料电线在收音机的拉杆天线上缠绕四圈而成。

使用时，将收音机调协到欲收听的调频台，移动天线耦合环在拉杆天线上的位置，知道收音机信号最强为止。

中波(MW)天线收音机的中波段天线由自治的可调谐空气芯环形天线和收音机的铁氧体芯环形天线共同组成。

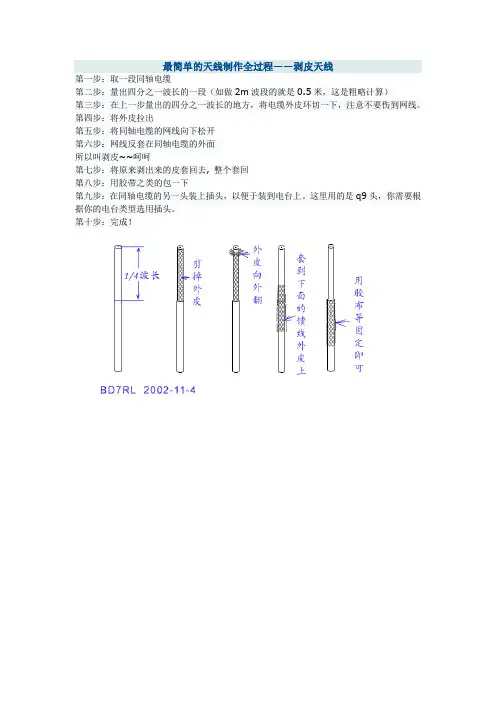

最简单的天线制作全过程——剥皮天线
第一步：取一段同轴电缆
第二步：量出四分之一波长的一段（如做2m波段的就是0.5米，这是粗略计算）
第三步：在上一步量出的四分之一波长的地方，将电缆外皮环切一下，注意不要伤到网线。

第四步：将外皮拉出
第五步：将同轴电缆的网线向下松开
第六步：网线反套在同轴电缆的外面
所以叫剥皮~~呵呵
第七步：将原来剥出来的皮套回去, 整个套回
第八步：用胶带之类的包一下
第九步：在同轴电缆的另一头装上插头，以便于装到电台上。

这里用的是q9头，你需要根据你的电台类型选用插头。

第十步：完成！。

调幅收音机中波磁棒天线线圈绕制数据中波调幅收音机使用已经不多，主要是电磁环境干扰增多导致接收效果变差，以及人们对收听音质要求的提升，都使得调幅收音机成为过去式。

如今，除了部分偏远地区还有人在收听调幅广播，更多的还是电子爱好者通过制作、调试、互动通信等方式学习调幅通信技术。

下面是调幅收音机中波磁棒天线线圈绕制数据，希望对调幅广播感兴趣的电子爱好者有用。

绕制说明中波磁性天线采用锰锌铁氧体磁棒；线圈采用多股纱包线，磁棒短可选择7股、10股等，磁棒长则选择21股、28股等；线圈在磁棒上采用密集排绕方法，初级可分成几段绕制以减少分布电容。

配用270皮法调谐电容时的数据：〖扁型磁棒〗长50mm：0.07×7纱包线，初级82匝，次级7匝；〖圆形磁棒〗10×80mm：0.07×7纱包线，初级70匝，次级8匝；10×100mm：0.07×7纱包线，初级70匝，次级8.5匝；10×120mm：0.07×7纱包线，初级40+40匝，次级10匝；10×160mm：初级0.07×28纱包线62匝，次级0.15镀银线7匝；10×180mm：初级0.07×7纱包线40+40匝，次级0.15镀银线7匝；10×200mm：初级0.07×28纱包线50+24匝，次级0.07×7纱包线7匝。

配用290皮法调谐电容时的数据：〖圆形磁棒〗10×120mm：0.07×7纱包线，初级58匝，次级5匝；10×160mm：初级0.07×21纱包线55匝，次级0.15镀银线5匝；10×180mm：初级0.07×21纱包线29+29匝，次级0.07×7纱包线5匝；10×200mm：初级0.07×21纱包线35+38匝，次级0.05×10纱包线8匝。

天线的制作方法摘要天线是无线通信中关键的组成部分，它能够接收和发送无线信号。

本文将介绍天线的基本原理以及如何制作天线。

1. 天线的基本原理天线是一种将电磁波转换为电流（接收）或将电流转换为电磁波（发送）的装置。

它由导体组成，通常以一定的形状和长度排列。

天线的性能取决于其结构和形状。

在无线通信中，天线的作用是将电磁波接收或发射到空中，以进行无线信号的传输。

天线的性能受多种因素影响，包括频率、极化、增益和方向性等。

2. 天线制作方法2.1 材料准备制作天线时，需要准备以下材料：•铜线或其他导电材料•天线支架•各种大小的螺钉和螺母•电缆2.2 制作过程下面是制作常见天线的步骤：步骤1：选择天线类型根据所需的应用选择天线类型。

常见的天线类型包括：•线性极化天线•方向性天线•短波天线•磁性天线步骤2：设计天线根据所选天线类型和要求，设计天线的尺寸和形状。

可以使用天线设计软件进行辅助设计。

步骤3：准备导电材料根据设计要求，选择合适的导电材料，如铜线，然后根据设计尺寸将其剪裁成相应的长度。

步骤4：制作天线元件根据设计要求，在导电材料上进行弯曲和连接，制作天线的元件。

使用螺丝和螺母来固定导线的位置。

步骤5：安装天线支架将制作好的天线元件安装在天线支架上。

确保天线元件与支架之间的连接稳固。

步骤6：连接电缆将电缆连接到天线元件上。

确保电缆与天线的连接良好。

步骤7：测试和调整完成天线的制作后，可以使用测试设备来测试其性能。

根据测试结果进行调整，直到达到预期的性能。

3. 结论通过本文，我们了解了天线的基本原理以及制作天线的方法。

制作天线需要选择合适的材料和工具，并遵循设计要求。

制作过程中，我们需要仔细连接和调整天线元件，以确保其良好的工作性能。

制作天线是一项具有挑战性的任务，但只要遵循正确的步骤，就可以制作出高性能的天线。

对于无线通信爱好者来说，掌握天线制作技术是很有价值的。

希望本文对您理解天线的制作方法有所帮助，能够在未来的项目中应用这些知识。

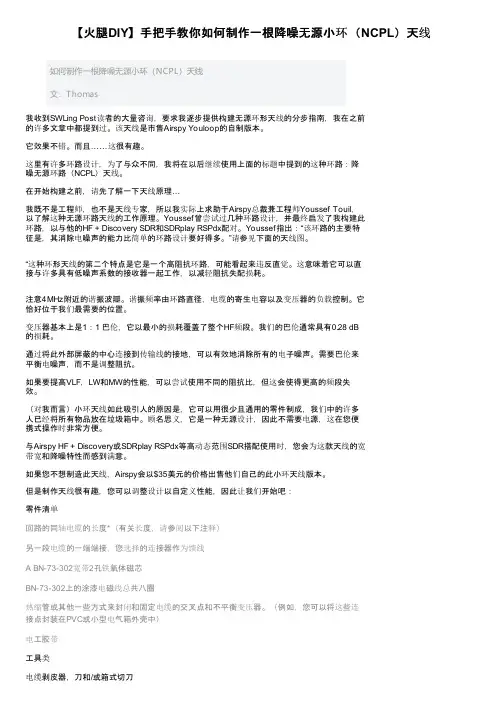

【火腿DIY】如何构建用于短波接收的无源谐振变压器耦合环形天线手把手教系列首先，值得肯定的是，小环天线的性能是非常强悍的，其性能接近全尺寸偶极或者垂直天线。

这为很多空间受限的爱好者提供了在家操作业余电台的可能。

短波由于巨大的天线经常让很多爱好者望而却步，确实，40米波段的全尺寸偶极天线的长度为20米。

国内的爱好者不同于国外，多数生活在城市中，架设如此庞大的天线成了难题。

小环天线无疑是一种折中的选择，但是要注意的是，钢筋混凝土的建筑物对无线电信号屏蔽很厉害，小环天线在室内使用效果会大打折扣。

还有就是，室内的金属物，钢筋混凝土的墙壁对信号的反射会使信号变得非常复杂，小环是个好天线，但是在室内其性能却难以施展。

放在阳台上是没有办法的办法，解决了天线有无的问题，加之方便携带，可以去野外架台使用。

小环天线的辐射电阻很低，为了提高效率，要使用较粗的振子，串联谐振电容的损耗也必须考虑。

使用中要注意安全，100w的发射功率会产生几十安的电流，在调谐电容器上产生的电压高达10000V。

还有就是小环的Q值非常高，这决定了它的工作带宽非常窄，频率变化超过5 khz左右就必须重新进行调谐，这也带来了非常好的信号选择性。

Bob Colegrove分享了他关于制作无源、谐振、变压器耦合环路（PRTCL）天线的出色文章：《DIY：如何构建用于HF接收的无源谐振变压器耦合环形天线》用于短波的无源、谐振、变压器耦合环形天线文：鲍勃·科尔格罗夫（Bob Colegrove）多年来，我一直抵制在制作室外天线上的无谓努力。

相反，我把精力专注于将信号聚集在室内进行接收。

多年前，我可以自由进入藏书丰富的工程类图书馆，并利用自己的优势收集有关环形天线的理论和研发的信息，这对英语专业的我来说是一项艰巨的任务。

最终，通过遵循一些基本规则（其中一些规则可以追溯到100年前），我发现室内无源天线仅与几平方英尺的电磁能量相交就可以达到相当令人满意的性能。

简易中波环形天线的制作(956字)
发信人:UPMS1987
时间:2009-12-13 15:01:39
阅读次数:22196
详细信息:
简易中波环形天线的制作
环形天线十分传统，但有助于排除电场干扰（图1）
在各种电场干扰日益严重的城市环境，环形天线多少可以改进中波的收听水平。

这是选用的铝塑管（图2）考虑到制作一个操作简易的电容电感连体环形天线，购买2米的铝塑管，其环直径大约64厘米（图3）
土法上马，采用大盆进行圆形校正（图4）
购买一个穿线盒，穿线夹，安装好BNC/Q9座子（图5）
用穿线钢丝牵引普通花线8圈为初级线圈（电感约130uH),分别连接可变电容（550pF)的动片和定片。

另外，牵引1圈细线为次级线圈，分别连接到BNC/Q9座子的心端和地端（图6）
调谐部分的正面（图7）
调谐部分的反面（图8）
成品（图9）中波的覆盖频率大致为600-1500kHz。

如果采用7圈初级线圈和730pF以上的可变电容，则可覆盖中波频率。

连接车机（图10），没有天线外接的收音机，感应耦合也十分奏效。

欢迎观看，欢迎讨论。

UPMS1987
昆明，云南，中国
2009年12月13日。
