压力变送器常见故障及处理方法

压力变送器常见故障分析以及解决方案压力变送器是一种工业自动化控制装置，在工业自动化过程中非常常见。

但是在使用过程中，由于各种因素，可能会出现各种故障，如何迅速准确地判断和解决故障成为了工程师的必修课。

本文将会介绍压力变送器的常见故障及解决方案。

常见故障分析与解决方案1. 无输出信号问题描述如果出现无输出信号，那么首先需要检查变送器的电源、信号输出线路、压力接点、与控制器的连接线路等。

可能原因•电源线路受到干扰，或供电电源不足。

•功率隔离器失效。

•变送器信号输出线路有断路。

•存在压力接点、测量接线不良或者没有接线。

•与控制器的接线不良。

解决方案•检查变送器的电源，并确保其供电电源足够。

•检查功率隔离器的状态是否正常。

•检查变送器信号输出线路是否存在断路，及时更换。

•检查压力接点、测量接线是否良好，有没有接好。

•检查连接线路，确保与控制器的接线良好。

2. 信号不稳定问题描述如果信号不稳定，建议检查压力管路，压力点接口、电缆连接接口等。

可能原因•压力点的管路未经过处理。

•压力点的接口未连接牢固。

•电缆接口电磁场干扰。

•与控制器之间信号线路存在短路或断路。

解决方案•处理压力管路，确保管路畅通无阻，无进气情况发生。

•检查压力点的接口，确保连接良好。

•检查电缆连接接口，避免电磁波的干扰情况。

•检查与控制器之间信号线路是否存在短路、断路情况，及时更换维修。

3. 信号值不准确问题描述如果出现信号值不准确的情况，那么建议需要检查压力点，压力传感器的灵敏度以及环境状态。

可能原因•压力点温度过高或过低，影响传感器的温度补偿性能。

•环境中湿度过大，导致电路寄生电容产生，影响变送器的信号输出。

•压力点倒装，或被异物堵住，影响测值。

•压力传感器的灵敏度不够，影响变送器的精度。

解决方案•修理压力点环境，或将压力点移动到环境适宜的位置，保障传感器温度补偿性能。

•降低环境湿度，减小电路寄生电容的影响。

•检查并及时处理压力点倒装和异物堵塞的情况。

压力变送器常见故障与及分析压力变送器是一种常见的工业自动化仪表，用于测量和传递工业过程中的压力信号。

在使用过程中，压力变送器可能会出现一些常见的故障，例如零点漂移、量程漂移、输出信号不稳定等。

以下是对压力变送器常见故障的分析以及可能的原因和解决方法。

1.零点漂移零点漂移是指在无任何压力作用时，测量到的输出信号不为零。

可能的原因包括：机械部件撞击或振动、温度变化、电源电压波动等。

解决方法包括：重新校准零点、检查机械连接是否稳固、检查电源电压是否稳定。

2.量程漂移量程漂移是指在一定的压力范围内，测量到的输出信号不稳定或不准确。

可能的原因包括：机械部件磨损、密封不良、温度变化等。

解决方法包括：检查机械部件是否正常工作、更换密封件、进行温度补偿。

3.输出信号不稳定输出信号不稳定是指在稳定的压力下，测量到的输出信号波动较大。

可能的原因包括：供电电压不稳定、电磁干扰、传感器故障等。

解决方法包括：检查供电电源是否稳定、排除电磁干扰、检查传感器的连接和性能。

4.静压补偿不准确静压补偿是指在存在静态压力时，测量到的压力值与实际值不一致。

可能的原因包括：静压补偿装置损坏、参数设置错误等。

解决方法包括：检查静压补偿装置的状况、重新设置参数。

5.温度补偿不准确温度补偿是指在不同温度下，测量到的压力值与实际值不一致。

可能的原因包括：温度传感器故障、温度补偿参数错误等。

解决方法包括：检查温度传感器的连接和性能、重新设置温度补偿参数。

6.传感器失效传感器失效是指压力变送器测量压力值时无法正常输出信号。

可能的原因包括：传感器老化、损坏、连接不良等。

解决方法包括：更换传感器、检查连接是否稳固。

以上是压力变送器常见故障的分析以及可能的原因和解决方法。

在使用压力变送器时，应定期检查和维护，及时排除故障，以确保其正常工作并提供准确的压力信号。

压力变送器的使用压力变送器常见问题解决方法压力变送器的使用 1.测量饱和蒸汽或导热油等具有代表性的高温介质时，需要加装冷凝圈或散热片，以达到降温使变送器表头放大板受高温而损坏。

2.如测量液体压力变送器的使用1.测量饱和蒸汽或导热油等具有代表性的高温介质时，需要加装冷凝圈或散热片，以达到降温使变送器表头放大板受高温而损坏。

2.如测量液体介质，如含有杂质或者瞬间压力过大，都会简单造成传感器在受压瞬间被打坏，在变送器结构方面我们可以加添阻尼钉来削减冲击。

3.对于测量硫酸等腐蚀性介质的时候，需要通过隔膜体来避开介质与传感器的直接接触，防止强腐蚀性对传感器的腐蚀。

4.在测量管道压力时，需要讲测量接口安装在管道上侧，避开沉淀杂质堵塞取压口。

5.产品接线时，将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽，必要的时候裹上一层防水胶布，以防雨水等通过电缆渗漏进变送器壳体内。

6.西北高寒地区在室外安装压力变送器的时候，需要配仪表保温箱使得产品正常工作。

以上就是通过日常的压力变送器现场安装碰到的各种情况总结，也是渐渐演化成安装标准。

用户需要严格参照布朗仪表产品的安装使用注意事项进行安装。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

压力变送器是一种用于测量工艺管道或罐体中气体、液体或蒸汽等液位的压力差，并将通过数据的转换、开方将测量的差压值转换成电流信号输出。

在日常的操作使用当中，总是避开不了会显现这样那样的故障情况。

面对压力变送器的故障现象，我们该如何解决呢。

（1）调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维护和修理。

压力变送器的常见故障处理概述压力变送器作为工业自动化控制系统中重要的传感器之一，经常会遇到各种故障。

本文将通过分析和总结压力变送器常见的故障现象，提出相应的解决方案，以帮助读者更好地解决问题。

常见故障现象及分析1. 输出信号异常或不稳定输出信号异常或不稳定是压力变送器常见的故障现象之一。

其可能的原因有：•传感器的接触不良；•传感器的电缆损坏或连接不稳；•传感器测量介质的压力、温度等参数波动过大。

解决方案：•检查传感器与系统的连接是否牢固，需要重新插拔插头，确保接触良好；•检查传感器的电缆是否完好，如发现损坏、老化等现象，更换电缆；•通过调整测量介质的压力、温度等参数，或者更换更为稳定的介质，以保持输出信号的稳定。

2. 输出信号异常或偏差较大压力变送器导致输出信号异常或偏差较大的原因有：•传感器在运输、安装、维护等过程中造成了机械损伤；•传感器的感温元件或电子接口损坏；•系统的电源电压不稳定，或电缆电导出现异常；•传感器更换后，未进行重新校准。

解决方案：•检查传感器是否存在机械损伤，包括有无敲击、挤压、掉落等现象；•检查传感器的感温元件和电子接口是否损坏；•检查系统的电源电压是否稳定，或更换更为适合的电缆；•在更换传感器后，及时进行校准，确保输出信号合适。

3. 压力传感器输出信号发生“死区”传感器输出信号发生“死区”是因为传感器在测量介质的过程中出现了一些问题，导致输出信号不稳定或中断。

解决方案：•检查传感器的信号线是否受到电磁干扰，如果是，则采取屏蔽措施；•检查传感器是否接触不良，可以进行检查，并逐一排除故障点；•检查系统的接地情况并适当调整，可以减小电磁干扰的影响。

总结通过以上几个方面的分析，可以有效地解决压力变送器常见故障问题。

当然，实际的故障情况是多种多样的，解决问题也需要结合具体情况具体分析，确定问题、分析原因并采取相应的措施。

EJA压力变送器常见故障处理方法EJA双法兰差压变送器的典型故障处理针对EJA智能双法兰差压变送器的具体应用情况，介绍了其典型故障的详细处理方法。

实践证明：只有正确运用和维护，才能保证仪表的长期稳定运行。

基于微处理器的现场智能变送器与常规变送器相比，具有精度高、可靠性高、稳定性好、测量范围宽、量程比大等特点。

既有与具有相同通信协议的DCS系统或现场通信控制器、设定器进行数据通信功能，又有对智能变送器的各种参数进行修改、设定、实现远程调式、入机对话、在线监测等功能。

和所有智能仪表一样，智能变送器还具有较为完善的自诊断功能。

1、EJA智能双法兰差压变送器的典型故障EJA智能双法兰差压变送器是日本横河电机有限公司的产品，在抚顺石油一厂，该产品被大量的用于塔、罐、容器的液位测量。

在使用过程中，由于使用方法不当而造成了较多的故障，严重影响了仪表的正常使用。

作者对实际故障做了大量的分析研究，发现其故障主要有以下三类：① 测量超限造成的无显示值。

② 与安全柵不配套，造成回路无测量信号或信号偏低。

③ 与DCS无法通信。

2、典型故障的处理方法2.1对测量超限的处理方法通过研究分析，发现此类故障通常与以下因素有关：① 仪表操作使用不当以抚顺石油一厂酮苯装置C-101液位控制系统(LICA-1201)为例，如图1所示，由于仪表始终在高液位(100%以上)运行，或仪表始终在低液位(5%以下)运行，都有可能使仪表指示为超限。

因此，要求工艺操作人员应能根据工艺流程及工艺控制要求正确判断出是仪表故障还是工艺操作不当。

所以，需要工艺人员和仪表维护人员密切配合，保证工艺介质在仪表所能测量范围内，避免使操作人员误认为仪表故障。

图1 C-101液位控制系统工艺图②仪表量程选择不当在对该厂酮苯装置中EJA智能双法兰变送器测量量程检查时，均发现变送器量程存在设计计算错误，如对LICA-1201等变送器在DCS工程师站上检查它们的量程时，发现双法兰量程无迁移，这是造成仪表测量不准及超限的重要原因，如图2所示。

压力变送器和液位变送器常见故障及处理。

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!压力变送器与液位变送器的常见故障及解决方案在工业自动化系统中，压力变送器和液位变送器是至关重要的传感器设备，用于监测和控制各种工艺参数。

压力变送器常见故障分析1、测量管路泄漏所造成的异常由于绝压变送器的取样点与压力表的取样点是相同的，而且绝压变送器与压力表有共用的测量管路及阀门，所以如果我们在检修过程中，发现汽轮机及凝汽器系统的运行是正常的，那么我们就要疑心是真空测量管路出现故障了。

例如某次我们的仪表人员在定期检查现场测量仪表时，发现汽轮机排汽真空DCS显示值与真空表真空都出现了异常。

经过仪表技术人员的检查，最终发现造成此次测量仪表异常情况的原因是因为测量管路焊接点的破裂引起的。

现场仪表维修人员表示此次的破裂是由振动引起的。

绝对压力变送器测量的是生产过程的绝对压力。

而焊接点、变送器连接头、阀门接头等地方都是非常容易出现故障的地方，由于绝对压力变送器测量范围较小，所以我们认为，它在安装与检修的过程中经常会被遗漏。

因此现场仪表维修人员在检查时，很难发现真空系统的泄漏现象，所以此类故障时常会等到在正常生产过程中被工艺操作人员发现，然后才知道到底是哪里出现了问题。

由上文我们可以得到一个结论，仪表安装人员在安装绝压变送器的时候，一定要注意将绝压变送器的位置正确，也一定要注意将导压管与变送器螺纹接口对接好并焊牢固。

2、安装不标准导致绝对压力变送器测量管路积液而影响真空显示公司的余热发电汽轮机组在正常运行时出现了故障，现场仪表维修人员在对汽轮机组进行检修时发现，冷凝器真空在运行时出现了绝对压力逐渐升高的现象。

由于高压凝汽器的取样点与冷凝器真空的取样点十分接近，所以现场仪表维修人员又对高压凝汽器进行了检查，发现高压凝汽器的数值变化偏差较大。

而同时在检查机组负荷时并没有发现明显的变化异常，仪表维修人员反复的对低压凝汽器，冷凝汽真空以及高压凝汽器进行检测后发现，前两者显示值接近，而后两者偏差却较大，由此确定绝对压力变送器是正常的，此次故障并不是由管路泄露所引起的。

仪表维修人员认为汽轮机组采用的是五个取样分管，独立取样的方法安装.由此便很快得出了结论，此次的汽轮机组故障，是由于安装人员在安装时没有正确安装到位，才导致汽轮机运行时出现了堵塞问题。

罗斯蒙特压力变送器常见的故障和维护方法罗斯蒙特压力变送器是常用的工业仪表，用于测量和转换流体或气体中的压力信号。

虽然它们通常可靠并具有较长的寿命，但仍可能发生故障。

常见的罗斯蒙特压力变送器故障和维护方法：1、零位漂移：零位漂移是指在没有应力施加在传感器上时输出不为零的情况。

可能的原因包括机械损坏、电路问题、过热或过载等。

解决方法是重新校准或更换变送器。

2、输出不稳定：当输出信号波动不稳定时，可能是由于电源干扰、连接问题、环境条件变化或传感器老化引起的。

修复方法包括检查电源质量、检查连接线路、保持稳定的环境条件以及更换传感器。

3、漏压或泄露：如果密封或接口出现泄漏，会导致压力测量不准确或失效。

维护方法包括检查和紧固接口、更换密封件或O型圈，并确保良好的密封。

4、过载或破坏：当压力超过变送器的额定范围时，可能会导致传感器的损坏。

为了防止这种情况发生，应在设计和安装过程中正确选择合适的型号，并避免超负荷操作。

5、温度效应：环境温度的变化可能会对性能产生影响。

一些变送器具有温度补偿功能，但仍需要定期检查和校准以确保准确性。

6、维护方法：定期维护可确保其正常运行。

这包括清洁传感器表面、检查电缆连接、校验和校准等。

在维护过程中，应遵循制造商提供的指南和操作手册。

7、定期校准：准确性可能会随时间而变化，因此建议定期进行校准。

校准可通过专业的校准设备进行，或者可以与已知压力源进行比较来验证变送器的准确性。

8、环境条件：通常要求在特定的环境条件下工作。

要确保良好的工作性能，应注意避免过高或过低的温度、湿度、震动、腐蚀性介质等不利因素。

总之，为了确保罗斯蒙特压力变送器的正常工作和准确测量，维护人员应定期检查、校准和维护设备，并采取适当的措施以防止故障发生。

如果出现严重故障或无法修复的情况，可能需要更换变送器。

压力变送器的一般校验方法及使用时常见故障分析摘要：压力变送器是一种常见的自动化热控仪表，在现场作业时具有工作可靠、性能相对稳定等良好特点，故广泛应用在铁路交通、航空航天、电力工程、石油化工、船舶等众多领域中，本文介绍了压力变送器的原理以及压力变送器的一般校验方法，分析了一些变送器在使用过程中常见故障并提出了相应问题的解决办法，对压力变送器在工程领域的使用有一定的参考价值。

关键词：压力变送器；校验；使用时常见故障1压力变送器1.1压力变送器的原理一般来说压力变送器的结构包括感应器、信号处理器以及转换器三个主要组成部分，某些压力变送器还有显示器。

压力变送器能够将压力传感器接收到的气体、液体等压力信号转化为可用的电信号输出，然后将这些信号放大转化为可传送的、统一的标准化输出信号，包括4mA~20mA或1V~5V等电信号，或者符合各种通讯协议规定的数字量信号，以及有特殊规定的其他标准化信号。

综上所述，压力变送器的主要功能就是将压力变量转换为标准输出信号，而且其压力变量与输出信号之间存在着某种线性函数联系。

1.2压力变送器的分类我们现在常用的压力变送器按工作原理，可分为电容式、电感式、压阻式、应变式、谐振式以及力(矩)平衡式等几种形态。

其中,应变式压力变送器的应用范围更为广阔。

根据不同的输压种类，可分成正(负)压力变送器、差压变送器和绝压变送器等，其中差压变送器更适用于计算流量。

2校验过程2.1校验前的准备在开始校验之前,应当先对变送器进行外观检查并确认合格。

为了达到热平衡,必须使所用的校验装置与被检仪器均在标准校验要求下存放2h以上,当被测变送器的精度小于0.5级时应减少至1h。

按规定要求，连接通电并加热5min以上。

选取校验点时，应根据量程的大小均匀分布，其中0.1级和0.05级的压力变送器通常需要至少9个点，且包含上限值、下限值在内，而其他等级的变送器则需要至少5个点。

校验前为了使其与理论的下限值和上限值相一致，一般可以通过调整“零点”和“满量程”来完成对输出下限值和上限值的调整。

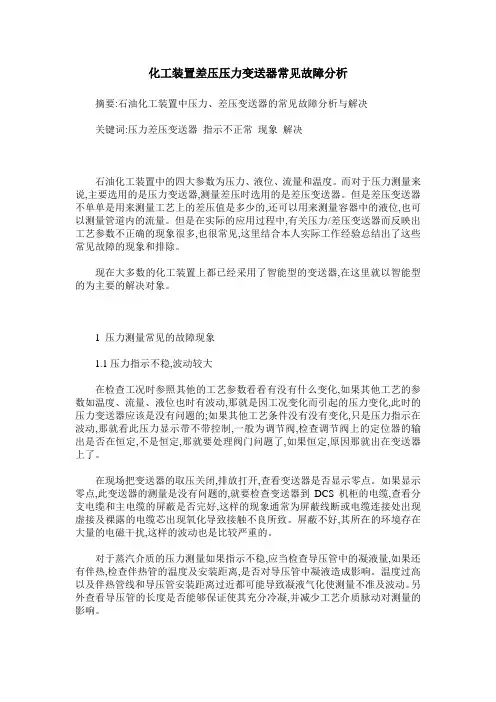

化工装置差压压力变送器常见故障分析摘要:石油化工装置中压力、差压变送器的常见故障分析与解决关键词:压力差压变送器指示不正常现象解决石油化工装置中的四大参数为压力、液位、流量和温度。

而对于压力测量来说,主要选用的是压力变送器,测量差压时选用的是差压变送器。

但是差压变送器不单单是用来测量工艺上的差压值是多少的,还可以用来测量容器中的液位,也可以测量管道内的流量。

但是在实际的应用过程中,有关压力/差压变送器而反映出工艺参数不正确的现象很多,也很常见,这里结合本人实际工作经验总结出了这些常见故障的现象和排除。

现在大多数的化工装置上都已经采用了智能型的变送器,在这里就以智能型的为主要的解决对象。

1 压力测量常见的故障现象1.1压力指示不稳,波动较大在检查工况时参照其他的工艺参数看看有没有什么变化,如果其他工艺的参数如温度、流量、液位也时有波动,那就是因工况变化而引起的压力变化,此时的压力变送器应该是没有问题的;如果其他工艺条件没有没有变化,只是压力指示在波动,那就看此压力显示带不带控制,一般为调节阀,检查调节阀上的定位器的输出是否在恒定,不是恒定,那就要处理阀门问题了,如果恒定,原因那就出在变送器上了。

在现场把变送器的取压关闭,排放打开,查看变送器是否显示零点。

如果显示零点,此变送器的测量是没有问题的,就要检查变送器到DCS机柜的电缆,查看分支电缆和主电缆的屏蔽是否完好,这样的现象通常为屏蔽线断或电缆连接处出现虚接及裸露的电缆芯出现氧化导致接触不良所致。

屏蔽不好,其所在的环境存在大量的电磁干扰,这样的波动也是比较严重的。

对于蒸汽介质的压力测量如果指示不稳,应当检查导压管中的凝液量,如果还有伴热,检查伴热管的温度及安装距离,是否对导压管中凝液造成影响。

温度过高以及伴热管线和导压管安装距离过近都可能导致凝液气化使测量不准及波动。

另外查看导压管的长度是否能够保证使其充分冷凝,并减少工艺介质脉动对测量的影响。

1.2没有显示基本是上可以判断出仪表的电缆松动,出现断路的现象。
