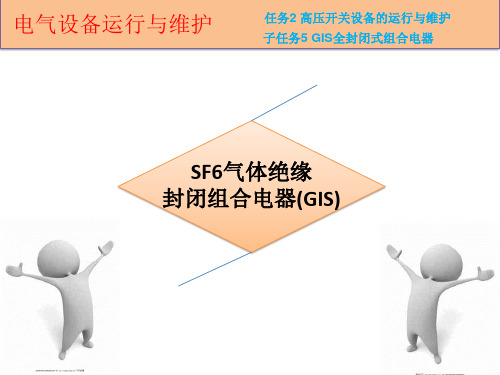

任务2 高压开关设备的运行与维护 子任务5 GIS全封闭式组合电器
GIS基础知识

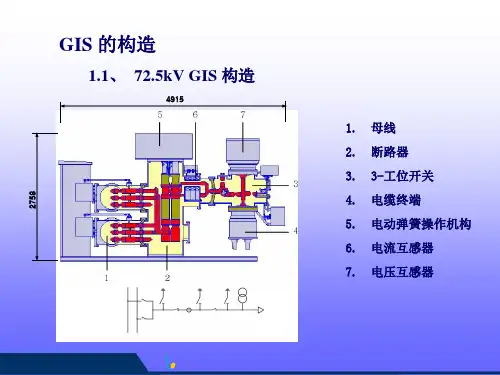

3、GIS的结构
（1）根据安装地点可分为户外式和户内式两种。 一、二期及项目公司GIS均为户外式
电气设备运行与维护
任务2 高压开关设备的运行与维护 子任务5 GIS全封闭式组合电器
国外： 户内产品：欧洲--西门子 户外产品：日本--三菱、东芝
GIS基础知识
1、什么是GIS ？
英文：Gas insulated metal-enclosed swichgear 中文：气体绝缘全封闭组合电器
具有接地金属外壳、利用SF6气体的绝缘特性代替大气压下空气绝缘的 高压开关和附设的控制、测量、及保护的设备总称。
它把断路器、电流互感器、电压互感器、隔离开关、接地开关、母线、 氧化锌避雷器等装置组装在封闭的金属壳体内，金属壳体中充有一定压 力的SF6气体，由进出线套管、电缆终端或变压器直联与外部电网连接。
电气设备运行与维护
任务2 高压开关设备的运行与维护 子任务5 GIS全封闭式组合电器
GIS基本原理
主回路电流
1、接地开关 2、母线隔离开 关
3、断路器 4、操作机构 5、电流互感器 6、出线隔离开 关
7、电缆终端 8、电压互感器 9、高压电缆
场平衡，外壳感应电流很小，易于提高额定电流。 缺点：相间相互影响较大，电场结构复杂，有发生相间短路、造成三相故障的可能性 主母线共箱型 复合型（H-GIS）
2021/4/15
电气设备运行与维护
任务2 高压开关设备的运行与维护 子任务5 GIS全封闭式组合电器
GIS基本元件
GIS由4个基本元件组成：
电气设备运行与维护
任务2 高压开关设备的运行与维护 子任务5 GIS全封闭式组合电器
GIS组合电气运行、点检、测试培训教材ppt课件

GIS组合电气运行、点检、测试培训教材ppt课件

3 2 1 4
精选课件ppt
1 静触头 Fixed contact 2 动触头 Contact pin 3 转动轴 Operating shaft 4 导体 Conductor
12
全封闭组合电器 电流互感器
电流互感器为感应式电流互感器。它直接引导通过此模块的导体（即一次导体）作为 原边绕组，副边绕组固定在环形铁芯上。它将工作电流和短路电流值降低，以使其适 用于所连接的测量仪器和保护装置。
精选课件ppt
6
全封闭组合电器 断路器模块
断路器是气体绝缘开关装置的中心元件。它用来接通电流，进行输电和 中断持续控制。它通过弹簧储能机构启动断路器的切换系统。通过自身的压 力，在切换系统中产生灭弧气流进行灭弧。
精选课件ppt
7
自能型灭弧室灭弧原理
1
2
3 4
5
1 静触头支座
Fixed Contact support 2 灭弧喷口Quenching nozzle 3 主触头Main contact 4 弧触头 Arcing contact 5 接触气缸Contact cylinder 6 压气缸Puffer cylinder
精选课件ppt
43 1 2
1 触头支柱Contact support 2 绝缘触头Insulating contact 3 绝缘杆Insulating rod 4 主轴Main shaft
10
全封闭组合电器 快速接地开关
快速接地开关用于预先绝缘隔离（例如架空线、电缆）之后，使系统元件接地和短路。 它们可以快速动作（通过弹簧储能机构来完成），并且专门设计的触电系统可确保即 使在与带电设备无意连接的情况下，导电通路也能可靠接地。
13 转轴
15分闸脱扣
220KvGIS设备讲解及操作演示幻灯片

220KvGIS设备讲解及操作演示幻灯片

10
弹簧操动机构
• 由于充分利用了电弧自身的能量，所以使开断时对操作功的要求可 以大大降低，一般为“压气式”的20-30%，这样就可以配用简单的 弹簧操动机构，从根本上消除了液压或气动机构的渗露隐患，并且
大大降低机械传动系统和底架所承受的机械冲击力，使断路器的机
械可靠性得到很大的提高。
• 但是我们也应该注意到，自能式SF6断路器由于降低了操作功也会
1-三角板 、 2-棘爪 3-伞形齿轮、 4-手动储能手柄
22
三工位的外部结构
三工位隔离接地开关外部结构 1、电动操动机构 2、本体
三工位隔 离接地开关模 块组合了隔离 开关和接地开 关的功能。得 益于该三工位 开关结构的特 殊设计，可实 现接地开关和 隔离开关之间 的有效互锁。
23
三工位的内部结构
19
分闸操作
1-内输出大拐臂 2-合闸制动块
3-分闸缓冲器
4-羊角掣子
5-分闸掣子
6-分闸电磁铁
分闸脱扣过ห้องสมุดไป่ตู้示意图
如图所示，断路器机构装有两个相同的分闸电磁铁，分闸电磁铁接到分闸信号 后动作，通过分闸掣子使合闸保持掣子与输出拐臂上的合闸制动块脱开，从而 使合闸保持解除。分闸弹簧释放能量，通过分闸弹簧拉杆，带动机构的内、外 输出拐臂运动至分闸位置，同时灭弧室中的触头由机构输出连杆带着运动到分 闸位置。最后分闸运动的动能通过内输出拐臂由分闸缓冲器吸收。分闸缓冲器 也起最后止住分闸运动的功能。
合、分闸电磁铁
21
手动操作
如果由于电源或者储能电机故障导致不能 对合闸弹簧进行储能，可以通过专门的储能 手柄进行手动储能。如左图所示,将手柄插到 伞形齿轮的上，逆时针方向转动，储能轴通 过最高点后，大齿轮和储能轴分离，凸轮和 储能保持掣子发生撞击，发出“砰”的一声 响，储能完成。
GIS开关结构作用、原理及检查内容 PPT

GIS开关结构作用、原理及检查内容 PPT


四、六氟化硫（SF6）气体
ห้องสมุดไป่ตู้.概述
六氟化硫气体（SF6）是一种用于高压电力设备的优良气体绝缘材料， 它广泛地应用于电力工业所使用的高压断路器和其它开关设备上，同 时也被用于气体绝缘的配电站、气体绝缘输电线路上等等。SF6气体 的一些电气性能和热性能，使得它能够满足电力系统的需要：
高的电气绝缘强度 独特的灭弧能力 良好的热传导性能 优良的热稳定性 除了这些特点外，SF6气体有很多的物理特性和化学特性，使它能够
500KV电压互感器采用日本NCK公司生产的VZR—AM500C2—1型电压互 感器
GIS主要特点
1.2）G1D型六氟化硫封闭式组合电器的断路器，配置集成块式液压 机构，其特点为：外部没有油管，元件小型化，各主要部件集 成化，减少了漏油点，实现了产品高质量，机构无外漏，操作 噪音低。 GID型的含义： G……GAS (SF6绝缘介质)；1……单相分箱式； D……电压等级(550kV)。
分相式GSR—500R2B型断路器采用具有优良灭弧性能和高绝缘强度的六氟 化硫气体作为灭弧和绝缘介质。利用单压式设计原理，采取变开距同步吹 弧方式，断路器采用液压机构。
DLP型隔离开关和EAM型接地开关采用电动储能弹簧操作的结构形式，数 秒钟的储能时间之后即可快速地完成操作。3相电动弹簧机构，机械三相 联动，SF6绝缘，带电气连锁、手动/电动闭锁
二、GSR-500RZB型SF6断路器作用及原理
GIS(SF6)断路器
断路器本体
SF6断路器结构
1、概述 -----分相式GSR—500R2B型断路器是一种压气式气体断路器，
其操作油压为31.5MPa。 -----断路器由气罐（其内装有灭弧室）和操动机构组成。 2、断路器的主要组成部件
GIS的组成和功能ppt课件

GIS的组成和功能ppt课件

Page 23
第二节 GIS的功能简介
环境保护
包头市大气二氧化硫分布图
Page 24
仿真烟云
追踪石棉, 多氯联苯和其它物质的活动
Page 25
第二节 GIS的功能简介
道路交通管理
近年来，GIS在交通方面的应用得到了广泛的 重视，并形成了专门的交通地理信息系统GIS-T， 以满足道路交通管理方面的要求。
特点： GIS行业化、产业化，成为现代人类社会最 基本的服务系统。
Page 37
第三节 GIS的发展透视
21世纪10年代的新发展
新一代GIS的研究与开发； 特点：网络化多级客户-服务器体系、标准
化开放式机制、对象组件式架构、中间件与 智能体技术、提供按需所求的GIS软件网络 注册使用申请与应用服务能力。
特点：注重空间地理信息的管理，以机构开发与政 府推动为主。
Page 35
第三节 GIS的发展透视
20世纪80年代的突破
（1） GIS应用领域迅速广大；（2）许多国家指定 了有关GIS的发展规划，建立了一些政府性、学术性 机构，如中国于1985年成立了“资源与环境信息系 统国家重点实验室”，美国于1987年成立了国家地 理信息与分析中心（NCGIA）；（3）商业性咨询 公司、软件制造商大量涌入。
Page 28
第二节 GIS的功能简介
辅助决策
地理信息系统利用拥有的数据库，通过一系 列决策模型的构建和比较分析，为宏观决策提供 依据。
Page 29
电力
广泛的 GIS 应用
Page 30
第二节 GIS的功能简介
Page 31
电信公司研究地形，寻找新增手机信号塔的站点位置。
第二节 GIS的功能简介
GIS组合电器结构动作原理ppt课件

GIS组合电器结构动作原理ppt课件


接地开关
隔离、接地组合开关
三工位隔离、接地 组合开关由传动连杆、 操动机构、中间触头、 动触头，导体，梅花型 静触头等组成，见如下 图所示。
动作原理：与隔离开 关相同，操动机构动作 带动绝缘拉杆转动，与 绝缘拉杆端部连接的齿 轮随之转动，从而驱动 与齿轮啮合的齿条带动 动触头成直线运动。
电流互感器
避雷器
避雷器为无间隙金属氧化物避雷器。每相密封在一个充0.5MPa 六氟化硫气体的接地金属罐体中，并配有放电计数器及泄漏电流测 试仪。下图为避雷器外形及结构。
就地控制柜
电缆进出线间隔
பைடு நூலகம்
套管进出线间隔
母联间隔
电压互感器间 隔
谢谢！
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
•电流互感器是环型结构，布置在充满SF6气体的壳体中。 •电流互感器的元件由电流互感器线圈、接线端子、法兰、 导体和外壳等组成，见如下图所示。
电压互感器
电缆终端
电缆终端直接用来完成GIS母线与高压电缆的连接，在电 缆终端电缆头直接用法兰固定，最终绝缘子和高压带电部分封 闭在SF6气体里。电缆终端见如下图所示。
断路器作为气体绝缘金属封闭开关设备的最主要元件、核心 元件，它可以开合正常线路中的负荷电流，也能够开合线路故障 状态时的短路电流，以实现对输电线路的控制和保护。
如下图所示，当接到断路器分闸命令后， 压气缸沿着箭头所指方向运动。当动、静弧 触头尚未脱离接触前，压气缸内的气体仅被 压缩；在动、静弧触头脱离接触至主喷口打 开前，压气缸内被压缩的气体仅通过动触头 侧中心导气管向外吹排；在此阶段，压气缸 内的气体被机械压缩的同时也承受着电弧的 加热作用，更增加了压气缸内的气压；当动 弧触头运动至喷口打开时，压气缸内的高压 气体同时通过喷口及动触头侧中心导气管吹 喷形成双向气吹。这种高速气吹的SF6气体可 以从电弧区吸取大量的热能，以快速冷却电 弧，给熄弧创造了良好条件；当断口达到有 效熄弧距之后，在电流过零点时，电弧将熄 灭，电流被切断。电弧熄灭后，SF6气体的负 电性使它还能够迅速的吸附断口间的游离电
GIS控制原理ppt课件

GIS控制原理ppt课件

标准参考位置通常是指不操作或者不带能量的情况。 5
2.1、关于一次设备的符号说明 QF——断路器 QS——隔离开关 QSF——快速隔离开关 QE——接地开关 QEF——快速接地开关 TA——电流互感器 TV——电压互感器 F——避雷器
6
7
2.2、关于二次设备的符号说明
-K—代表继电器或接触器 -F（QF）—代表代保护的小型断路器 -SA（M、B）—代表控制开关 -X（T）—代表端子 -XS、-XP—代表电缆连接器等等，按照IEC、GB规定，
37
必须用橡皮泥 进行密封
38
39
简单，简单地说，就是一个电机的正反转控制，通过 控制按钮和继电器实现电机的正反转。同时也要给汇 控柜和远方中控室提供各种数据和报警信号。
14
15
以下是机构常用电器件：
-M：弹簧电动机构电动机 -KA，-KE：直流操作交流接触器 -QS：机构辅助开关 -R：制动电阻 -SL1，-SL2：磁吹开关（行程开关） -SL3：手动/电动联锁开关
器件符号前面都必须用“-”标示；对于设备，比如汇 控柜，前面必须加“+”标示，比如：+LCP 就表示汇控 柜这个设备。
8
2.3、 典型控制回路
2.3.1、 ZF12-126(L)产品中的断路器控制回路图中断路器 为分闸状态，HG0灯亮。
当K12线圈带电→K12的13，14触点为闭合→接通KM1线
21
22
断路器必须处于分闸位置，以免隔离开关带负合分 合。
隔离开关两侧的接地开关（QE1、母线侧QE )，以及 断路器另一侧的接地开关（QE2 ) 必须处于分闸位置， 以免高压线路接地。
间隔接地开关（QE2 ) 必须处于分闸是因为隔离开关 合闸后断路器便允许合闸，如果母线带电而断路器 一侧的接地开关（QE2 ) 又未分闸，则隔离开关合闸 后就会造成对地短路。
GIS构造_PPT解析

GIS构造_PPT解析


5) 年间气体泄漏率保证在1%内；
6) 通断性能优良。
6. 技术发展
★ 绝缘及遮断介质：空气 ★ 消弧方式：双气压 加油 单气压 六氟化硫 单气压+自灭式
★ 操作方法：空气压操作
★ 绝缘性能：2次元电界解析
油压操作
电动弹簧操作
3次元电界解析 UHF局部放电试验
★ 出现绝缘故障预测检查：听诊器
0.55MPa 断路器 0.5MPa
第一阶段气体泄露警报 （释放阶段） 第二阶段气体泄露警报 （压力减退） 第二阶段气体泄露警报 （压力减退）
0.37MPa 除断路器以外所 有气体组成部分 0.35MPa
第二阶段气体泄露警报 （压力减退）
5. 结构特点及特性
1) 占用空间小，按客户单线图的要求安装； 2) 制作、运输、安装方便、安全； 3) 低振动、低噪音、结构简单且坚固； 4) 可安装在室内及室外；
元件材料
作用 电泳计数器
: 金属氧化物
: 重大 : 1相 × 3
气体额定压力
: 0.4 MPa
7) 接地和地基
接地 接地终端数目 : 3 ~ 5 EA / Bay 接地电缆类型 : GW 150mm2, 200mm2 地基 GIS 基座横梁 : H-150× 150× 7/10
被埋的材质
固定方式
: H-100× 100× 6/8
爬电距离 : 25mm / kV 气体额定压力 : 0.4 MPa
4. GIS的构成
1）构成单线图
2）标准布置图
3）气体区划图
1. 图例说明 符号 气体密度计 气体密封绝缘隔片 压力释放装置 2. SF6 额定气体压力和最大填充压力 断路器=0.6MPa和0.65MPa（20 ℃下） 其他 = 0.4MPa 和 0.45MPa (20℃下) 3. 压力释放装置的爆裂压力 断路器= 1.5 MPa 其他 = 1.0 MPa 4. 气体密度计的设定压力（20 ℃下） 装置 SF6 气体 压力 说 明 意义说明
GIS课件

GIS课件


录避雷器的动作次数。
出线套管
GIS/GIL结构原理
第三部分：GIS/GIL运行与检查
气体绝缘金属封闭开关设备的维护可划分为：
1.巡视检查。 巡视检查是对运行中的GIS进行外观检查。在巡视时， 主要检查设备有无异常情况。 2.定期检修（包括一般检修和详细检修）。 a）定期检修的目的是使GIS能长期保持良好的工作性能； b）详细检修主要是对操动机构进行解体和检修，必要 时，应更换部分零件。这种检修必须停电。 3.临时检修。 a）发现异常情况时； b）操动机构达到规定的操作次数时
绝缘气体(SF6)压力规定
SF6气体（20℃）压力（开关室）： a. 额定压力： 0.68 MPa b. 报警压力： 0.62 MPa c. 闭锁压力： 0.60 Mpa
SF6气体（20℃）压力（其他气室）： a. 额定压力： 0.46 MPa b. 报警压力： 0.41 MPa c. 闭锁压力： 0.39 MPa
其他部件
CT
PT
• 电压互感 器用于 电压测量 和系统保 护。
Surge Arrester ELK AZ3
避雷器结构原理
罐式氧化锌避雷器主要由罐体、盆式绝缘子、安装底座及芯体等 部分组成，芯体是由氧化锌电阻片作为主要元件，它具有良好的伏安 特性和较大的通流容量，在正常运行电压下，氧化锌电阻片呈现出极 高的电阻，使流过避雷器的电流只有微安级，因此省去了传统的碳化
六氟化硫-分解产物
SO2是SF6电气设备故障时分解的主要特征组分，发生故障时，SO2会增 长10倍以上。 HF和H2S是SF6气体在电弧下会分解氟硫离子，若水分含量较高下会产 生HF或H2S。 CO和CO2当设备内电弧(或过热)灼伤固体绝缘部件时，会产生CO和CO2。 CF4SF6制造中会产生CF4，设备运行中固体绝缘材料在电弧灼伤下会产 生较大量的CF4。 杂质离子总量是判断设备内的杂质是否增加的指标之一，通常杂质总 量判断为气体受到污染的程度。 湿度H2O是影响SF6气体形成水解氟化物的重要因素，在设备中的气体 湿度会影响设备的绝缘强度。 氟化物AlF3、CUF2等是设备内触头在电弧下与SF6分解离子形成的产物， 若发生对地放电故障会产生大量的氟化物产物。
GIS设备结构PPT精选文档

GIS设备结构PPT精选文档


与常规的气吹断路器不同，这种自能 式断路器设计有两级气吹容积－升温 容积和压缩容积。这两部分容积通过 自由活动的逆止阀相互连通和隔开。
© 厦门ABB华电高压开关有限公司 - 11 -
断路器灭弧室
自能-压气式灭弧原理
升温容积 用于开断大电流 (约15KA--40KA)
压缩容积 用于开断小电流 ( < 15KA)
通过合理的设计、防错系统设置、仔细的安装与检查、严格的试验与质量控 制，是保证GIS变电站的全部部件实现功能并长期安全稳定运行的手段；
© 厦门ABB华电高压开关有限公司 - 3 -
灵活的模块化设计
根据部件和功能的不同，采用标准化功能模块设计，使得GIS变电站能够 很方便的优化设计和布置；
模块之间通过精美加工的发兰连接在一起，所有模块的发兰采用相同的 尺寸，使得各种模块能够任意组合，满足各种变电站的设计和布置的要 求；
迄今为止，已经超过10000个断路器间隔的高压GIS在70多个国家 的近2000个变电站运行
© 厦门ABB华电高压开关有限公司 - 2 -
完美的元件组成高效的系统
ELK-04型双母电缆馈线间隔GIS
变电站不论大小，都是由不同的部件组成，每个组成部分只有和其它部分完 全配合时，才能完成/实现各自的任务/功能。
© 厦门ABB华电高压开关有限公司 - 16 -
母线型隔离/接地组合开关
两个独立的位置指示器及辅助开 关直接连接在操作结构上，分别 指示隔离开关和接地开关的位置 状态。由于辅助开关的接点仅在 主触头到达最终位置的瞬间时才 会转换，因此位置指示器能够保 证可靠的指示主触头的实际位置 。
隔离/接地组合开关可以在 机械上和电气上进行连锁 ，除电动操作外，还可以 分别通过摇柄进行手动操 作。
《GIS组合电器培训》课件

《GIS组合电器培训》课件

组成
GIS组合电器由断路器、隔离开关、电压互感器、电流互感器等多个部件组成。
GIS组合电器的工作原理
1
封闭式结构
GIS组合电器采用封闭式金属容器，有效防止外界尘土、湿气等的侵入。
2
绝缘技术
通过优质绝缘材料和绝缘设计，GIS组合电器能够在高压环境下保持良好的绝缘性能。
3
开关技术
GIS组合电器采用高可靠性的开关技术，能够在高负荷和故障情况下快速切断电流。
4
故障诊断技术
通过先进的故障诊断技术，GIS组合电器能够快速检测故障并采取相应措施。
GIS组合电器的应用
1 变电站
GIS组合电器广泛应用 于变电站，提高了变电 站的安全性和可靠性。
2 输电线路
通过在输电线路中安装 GIS组合电器，减少了 输电线路的电能损耗和 电压波动。
3 城市电网
GIS组合电器适用于城 市电网，通过优化布局， 提高了城市电网的供电 能力。
环保和节能趋势
GIS组合电器将采用更环保和 节能的材料和技术，减少对环 境的影响。
技术更新换代
随着技术的进步，GIS组合电 器将不断更新换代，提升其性 能和可靠器具有体积 小、效率高、安全性好 等优点，是电力系统中 的重要设备。
2 应用前景
3 与电力系统的关系
GIS组合电器在变电站、 输电线路和城市电网等 领域有着广阔的应用前 景。
《GIS组合电器培训》PPT 课件

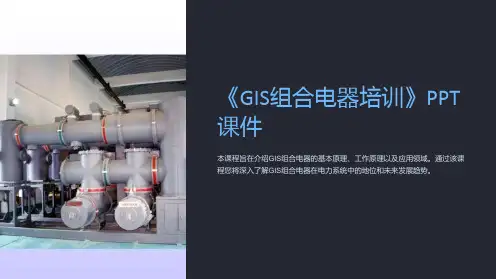

本课程旨在介绍GIS组合电器的基本原理、工作原理以及应用领域。通过该课 程您将深入了解GIS组合电器在电力系统中的地位和未来发展趋势。
