本人电脑用了两年没有拆过，现在也来个拆解教程拆解就要胆大心细直接上图:得心应手的工具是必不可少的。
开始前首先要把身上的静电放一下，最没用的电池要首先拆下来。
红色圈圈的地方是光驱的固定螺丝，一会咱就把它拆下来。
电池拿下来后下面有两颗螺丝可以先拧下来，它连着下面这张图的面板。
电池后面的螺丝拆掉后就可以把C板就是上图的板子轻轻的撬开，要慢慢的不可用力过大。
拆硬盘---把第一图的两颗小螺丝拧下来后就用拉出硬盘。
拆光驱---拧下这颗螺丝后，光驱就可以拉出来了。
其实我们最主要的目地就是拿出这东西就可以清除90%的尘絮，第二张图的红线位置会隔出越来越多烦人的灰尘，内部的风扇还真没什么可以清理的。
如果还要继续拆的话就要把内存取出来。
那两根连接线一白一黑是无线网卡的，先把白黑线拔出来，再把网卡向外抽出。
好了后面的螺丝可以全部都拧下来了，看清楚哦，一颗也不能落下哦！接下来我们把电脑翻过来两颗螺丝固定着键盘，拧下螺丝后提出键盘，键盘下面还有排线所以不要太用力。
我认为用手指甲比较安全，把黑色的扣件翻起来后把排线出来，边上那个小点的排线是触摸位置排线，原理一样也一起搞下来。
这是随后我们看到的画面，这里只有屏幕的排线可以重点说说，其它的自行理解拆红圈里的排线时手要把着标签向上提，需要一点点力量才能完成，小的我只能为您祈祷啦！呵呵绿色的圈可别忘记拧下来哦！看到绿色的圈了没有，那个线很万恶的要小心哦！我本人就没有动它只是拉出来一点点把面板可以立起来不碍事就OK。
拆主板时就这两个位置需要注意一下，左图要先把它拆下来，然后向上拔出来。
把固定主板的几颗螺丝都拧下来后右图的插槽也连着主板要拔出来。
看到风扇了！拆下来清理一下吧！注意的是风扇的电线也连着主板拧掉主板螺丝后别忘了把风扇的电线也拔下来。
dell15-3558拆机图解
废话不多说直接拆，当然先把电池拿掉。
红色区域螺丝全部拆了，把光驱抽出来，然后光驱那边有3个小螺丝也要拆掉，如下图位置
后面螺丝全拆了，光驱也拆了，然后就是键盘了，根据图上提示拆拆拆
翻开键盘看下图，拔掉排线，卸掉螺丝
拿掉键盘就这样子了，接下来从背面把底部的盖子沿边上一圈撬开，注意温柔点，当心有螺丝没拆，硬搞会坏的！！！！！
三下五除二，盖子打开了。
看看里面布局吧，往下就不多说了，大家应该都会了吧
改光驱位硬盘后电池装不上，把电池上一个卡位的脚锯了吧！！或者另想办法
内存12G 开机13秒就这样吧。
Dell Vostro 3460用户手册管制型号： P34G管制类型： P34G001注、小心和警告备注: “注”表示可以帮助您更好地使用计算机的重要信息。
小心: “小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。
警告: “警告”表示可能会造成财产损失、人身伤害甚至死亡。
© 2012 Dell Inc.本文中使用的商标： Dell™、 DELL 徽标、 Dell Precision™、 Precision ON™、ExpressCharge™、 Latitude™、Latitude ON™、 OptiPlex™、 Vostro™和 Wi-Fi Catcher™是 Dell Inc. 的商标。
Intel®、 Pentium®、 Xeon®、 Core™、 Atom™、 Centrino®和 Celeron®是 Intel Corporation 在美国和/或其他国家或地区的注册商标。
AMD®是注册商标， AMD Opteron™、 AMD Phenom™、AMD Sempron™、 AMD Athlon™、 ATI Radeon™和 ATI FirePro™是 Advanced Micro Devices, Inc. 的商标。
Microsoft®、 Windows®、 MS-DOS®、 Windows Vista®、Windows Vista 开始按钮和 Office Outlook®是 Microsoft Corporation 在美国和/或其他国家或地区的注册商标。
Blu-ray Disc™是 Blu-ray Disc Association (BDA) 拥有的商标，经其许可在磁盘和播放器上使用。
Bluetooth®文字标记是 Bluetooth® SIG, Inc. 拥有的注册商标，Dell Inc. 经其许可使用这些标记。
戴尔DELL_InspironOne_2020 拆机示意图外观。
正面1 Camera activity indicator— Indicates if the camera is on or off. A solid white light indicates camera activity. 摄像头补光灯2 Camera— Used for video conferencing and capturing video or still images. 摄像头3 Microphone— Provides high quality sound for video chatting and voice recording. 麦克风4 IR Reciever— Recieves singals from the remote control. (Remote control ships only with systems ordered with TV Tuner Card) 红外接口1 Air Vents —Dissipates heat generated by internal components. 散热口，出风口2 USB 2.0 connectors (3)— Connect to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB接口3 TV-in connector (optional)— Connects to an external antenna to view programs using the optional TV tuner card. TV信号输入接口4 Network connector— Connects your computer to a network or a broadband device if you are using a wired network. RJ45网络接口5 AC adapter connector— Connects to the AC adapter to power the computer. 适配器接口6 Security cable slot— Attaches a commercially available security cable to the computer. 安全锁1 Volume button / Volume/Brightness increase button- Press this button first to get the volume up/down menu and the same button is used to increase volume and brightness. 音量亮度调节2 Brightness button / Volume/Brightness decrease button- Press this button first to get the brightness up/down menu and the same button is used to decrease volume and brightness.音量亮度调节3 Volume/Brightness exit button - Press this button to exit the volume or brightness menu.音量亮度调节4 Audio-out/Headphone connector - Connects to a pair of headphones. 耳机接口5 Audio-in/Microphone connector- Connects to a microphone or input signal for use with audio playback devices like CD/MP3 player. 麦克风接口6 USB 2.0 connector - Connects to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB2.接口7 USB 2.0 connector- Connects to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB2.接口8 8-in-1 Media Card Reader - Provides a fast and convenient way to view and share digital photos, music, videos, and documents stored on memory cards. 读卡器接口.1 Optical drive - Plays or records CDs, DVDs, and Blu-ray Discs (optional). 光驱2 Hard-drive activity light - Turns on when the computer reads or writes data. A blinking white light indicates hard drive activity. 硬盘指示灯3 Power button - Turns the computer on or off when pressed. The light on the button indicates the following power states:•Solid amber: The computer has detected an error during Power-on self-test (POST).•Breathing amber: The computer is in sleep/standby state or There is a possibility of system facing an issue.•Solid white: The computer is ON.•Off: The computer is off or in hibernate state 电源按键开关接下来就是拆机过程了。

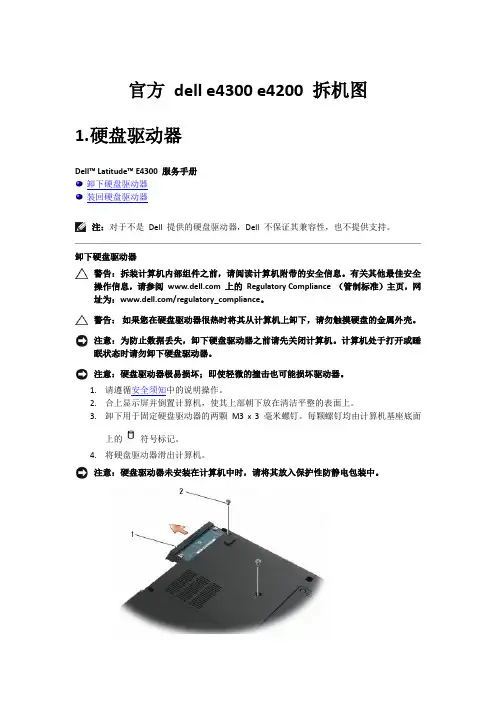

官方dell e4300 e4200 拆机图1.硬盘驱动器Dell™ Latitude™ E4300 服务手册卸下硬盘驱动器装回硬盘驱动器注：对于不是Dell 提供的硬盘驱动器，Dell 不保证其兼容性，也不提供支持。
卸下硬盘驱动器警告：拆装计算机内部组件之前，请阅读计算机附带的安全信息。
有关其他最佳安全操作信息，请参阅 上的Regulatory Compliance （管制标准）主页，网址为：/regulatory_compliance。
警告：如果您在硬盘驱动器很热时将其从计算机上卸下，请勿触摸硬盘的金属外壳。
注意：为防止数据丢失，卸下硬盘驱动器之前请先关闭计算机。
计算机处于打开或睡眠状态时请勿卸下硬盘驱动器。
注意：硬盘驱动器极易损坏；即使轻微的撞击也可能损坏驱动器。
1.请遵循安全须知中的说明操作。
2.合上显示屏并倒置计算机，使其上部朝下放在清洁平整的表面上。
3.卸下用于固定硬盘驱动器的两颗M3 x 3 毫米螺钉。
每颗螺钉均由计算机基座底面上的符号标记。
4.将硬盘驱动器滑出计算机。
注意：硬盘驱动器未安装在计算机中时，请将其放入保护性防静电包装中。
5.卸下M3 x 3 毫米挡板螺钉和硬盘驱动器上的挡板。
装回硬盘驱动器警告：拆装计算机内部组件之前，请阅读计算机附带的安全信息。
有关其他最佳安全操作信息，请参阅 上的Regulatory Compliance （管制标准）主页，网址为：/regulatory_compliance。
注意：硬盘驱动器极易损坏。
处理硬盘驱动器时，请务必小心。
注意：将硬盘驱动器滑入到位时用力要稳而均匀。
用力过大可能导致连接器损坏。
注：此过程假定您已先完成了拆卸操作。
1.用M3 x 3 毫米螺钉将挡板固定到硬盘驱动器。
2.将硬盘滑入硬盘连接器，直到硬盘完全就位。
3.装回用于固定硬盘驱动器的两颗M3 x 3 毫米螺钉。
4.请遵循拆装计算机之后中的说明操作。
5.启动计算机。
6.根据需要，为计算机安装操作系统、驱动程序和实用程序。
D E L L-i n s p i r o n-5520
拆机教程
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
戴尔5520笔记本电脑(DELL Inspiron 5520)折机教程
第一步：拆电池。
第二步：拆掉L型的盖板。
第三步：拆硬盘。
拆掉下图中1—4的螺丝。
第四步：拆光驱和内存。
拆掉图中绿色圈中光驱螺丝，拿掉光驱。
第五步：拆卸键盘。
首先拆开上图中四个红色线圈中的卡扣，用扁平的小螺丝刀就可以做到。
注意不要太用力，很简单，注意键盘的排线。
第六步：拆卸面板
当拆掉键盘后，下面是很多螺丝，全部拆掉，放好，同时解开所有排线的卡扣。
再将电脑转到背面（如下图），这里所有11个螺丝拆掉后，再回到正面面板。
使用拆机片，或者电话卡会员卡等卡片也可以，适当用力沿着面板一圈翘，可以拆掉一圈的卡扣，这样，当面板一圈卡扣松开后，面板就可以拿下来了。
第七步：拆卸主板。
将上图中1—7个螺丝拧下，再把三个连接线小心扣下，主板就可以拿下了。
第八步：拆卸散热器。
第九步：CPU和无线网卡也可以拆
第十步：拆卸液晶屏。
需要就拆。
废话不多说直接拆，当然先把电池拿掉。
红色区域螺丝全部拆了，把光驱抽出来，然后光驱那边有3个小螺丝也要拆掉，如下图位置
后面螺丝全拆了，光驱也拆了，然后就是键盘了，根据图上提示拆拆拆翻开键盘看下图，拔掉排线，卸掉螺丝
拿掉键盘就这样子了，接下来从背面把底部的盖子沿边上一圈撬开，注意温柔点，当心有螺丝没拆，硬搞会坏的！！！！！
三下五除二，盖子打开了。
看看里面布局吧，往下就不多说了，大家应该都会了吧
改光驱位硬盘后电池装不上，把电池上一个卡位的脚锯了吧！！或者另想办法
内存12G 开机13秒就这样吧。
戴尔笔记本拆装图解〔Dell Inspiron 1440 〕一、卸下电池：1. 请关闭电脑并拔出所有连接线缆2. 将电脑翻转过来。
3. 将电池释放闩锁滑动到打开位置。
4. 将电池滑出，然后将其从电池槽中提出。
二、卸下硬盘驱动器：1、取出电池。
警告：当硬盘驱动器未安装在电脑中时，请将其存放在保护性防静电包装中〔请参阅电脑附带的安全说明中的防止静电损害〕。
2、拧下将硬盘驱动器部件固定到电脑基座的两颗螺钉。
3、将硬盘驱动器部件从硬盘驱动器凹槽中滑出。
1 螺钉 (2)2 硬盘驱动器部件4、拧下将硬盘驱动器挡板固定至硬盘驱动器的两颗螺钉。
5、卸下硬盘驱动器。
1 硬盘驱动器挡板2 螺钉 (2)三、卸下光盘驱动器：1、取出电池。
2、拧下将光盘驱动器固定到电脑基座的螺钉。
3、用塑料划片推动槽口，以便从光盘驱动器托架中卸下光盘驱动器。
4、将光盘驱动器滑出光盘驱动器托架。
1 光盘驱动器2 螺钉3 槽口4 塑料划片四、卸下模块护盖：1、取出电池。
2、拧下将模块护盖固定到电脑基座的螺钉。
3、将护盖以一定的角度提离电脑〔如图中所示〕。
1 模块护盖卡舌 (4)2 模块护盖3 螺钉五、卸下内存模块：1、取出电池〔请参阅取出电池〕。
2、卸下模块护盖〔请参阅卸下模块护盖〕。
警告：为防止对内存模块连接器造成损坏，请勿使用工具将内存模块固定夹张开。
3、用指尖小心地将内存模块连接器两端的固定夹张开，直至模块弹起。
4、从内存模块连接器卸下内存模块。
1 内存模块连接器2 固定夹 (2)3 内存模块六、卸下无线小型插卡：1、取出电池。
2、卸下模块护盖。
3、从小型插卡上拔下天线电缆。
1 小型插卡2 螺钉3 天线电缆连接器 (2)5、拧下将小型插卡固定到系统板连接器的螺钉。
6、将小型插卡从系统板连接器中提出。
七、卸下中心控制护盖：1、取出电池。
2、翻转电脑使其正面朝上，然后将显示屏打开到最大程度。
警告：卸下中心控制护盖时请格外小心。
此护盖极易损坏。
戴尔笔记本拆装图解（Dell Inspiron 1440 ）一、卸下电池：1. 请关闭计算机并拔出所有连接线缆2. 将计算机翻转过来。
3. 将电池释放闩锁滑动到打开位置。
4. 将电池滑出，然后将其从电池槽中提出。
二、卸下硬盘驱动器：1、取出电池。
警告：当硬盘驱动器未安装在计算机中时，请将其存放在保护性防静电包装中（请参阅计算机附带的安全说明中的防止静电损害）。
2、拧下将硬盘驱动器部件固定到计算机基座的两颗螺钉。
3、将硬盘驱动器部件从硬盘驱动器凹槽中滑出。
1 螺钉 (2)2 硬盘驱动器部件4、拧下将硬盘驱动器挡板固定至硬盘驱动器的两颗螺钉。
5、卸下硬盘驱动器。
1 硬盘驱动器挡板2 螺钉 (2)三、卸下光盘驱动器：1、取出电池。
2、拧下将光盘驱动器固定到计算机基座的螺钉。
3、用塑料划片推动槽口，以便从光盘驱动器托架中卸下光盘驱动器。
4、将光盘驱动器滑出光盘驱动器托架。
1 光盘驱动器2 螺钉3 槽口4 塑料划片四、卸下模块护盖：1、取出电池。
2、拧下将模块护盖固定到计算机基座的螺钉。
3、将护盖以一定的角度提离计算机（如图中所示）。
1 模块护盖卡舌 (4)2 模块护盖3 螺钉五、卸下内存模块：1、取出电池（请参阅取出电池）。
2、卸下模块护盖（请参阅卸下模块护盖）。
警告：为防止对内存模块连接器造成损坏，请勿使用工具将内存模块固定夹张开。
3、用指尖小心地将内存模块连接器两端的固定夹张开，直至模块弹起。
4、从内存模块连接器卸下内存模块。
1 内存模块连接器2 固定夹 (2)3 内存模块六、卸下无线小型插卡：1、取出电池。
2、卸下模块护盖。
3、从小型插卡上拔下天线电缆。
1 小型插卡2 螺钉3 天线电缆连接器 (2)5、拧下将小型插卡固定到系统板连接器的螺钉。
6、将小型插卡从系统板连接器中提出。
七、卸下中心控制护盖：1、取出电池。
2、翻转计算机使其正面朝上，然后将显示屏打开到最大程度。
警告：卸下中心控制护盖时请格外小心。
此护盖极易损坏。
3、使用塑料划片从计算机背面撬开中心控制护盖。
4、向上卸下中心控制护盖。
1 中心控制护盖八、卸下键盘：1、取出电池。
2、卸下中心控制护盖。
3、拧下将键盘固定至掌垫的两颗螺钉。
1 螺钉 (2)2 键盘警告：键盘的键帽容易损坏和脱落，装回它们也比较费时。
卸下和处理键盘时，请小心操作。
警告：卸下和处理键盘时请格外小心。
否则，可能导致刮伤显示屏面板。
4、用手指或平口螺丝刀撬起键盘的中后部。
轻轻松开键盘的左侧，然后松开右侧，直至键盘离开基座。
5、慢慢向上移动键盘，直至键盘离开掌垫。
6、请勿硬拉键盘，朝显示屏方向拿住键盘。
7、提起将键盘电缆固定到系统板上的连接器的连接器闩锁，然后拔下该电缆。
1 键盘卡舌 (5)2 键盘电缆连接器8、将键盘从掌垫中提出。
九、电源按钮板：1、取出电池。
2、卸下中心控制护盖。
3、卸下键盘。
4、松开电源按钮板电缆锁，然后从系统板连接器上拔下电源按钮板电缆。
警告：电源按钮板粘在掌垫上。
在卸下电源按钮板时，请勿拉扯电源按钮板电缆。
1 电源按钮板2 电源按钮板连接器3 电源按钮板电缆锁5、使用划片撬开电源按钮板，以便将其从掌垫上松开。
6、将电源按钮板提离掌垫。
十、卸下掌垫：1、取出电池。
2、卸下模块护盖。
3、卸下内存模块。
4、卸下硬盘驱动器。
5、卸下光盘驱动器。
6、从小型插卡上拔下天线电缆）。
7、拧下计算机基座上的五颗螺钉。
8、注意小型插卡电缆的布线方式，然后从布线导向器中抽出电缆。
1 布线导向器9、卸下中心控制护盖。
10、卸下键盘。
11、卸下电源按钮板。
12、将显示屏电缆和触摸板电缆从其各自系统板连接器拔下。
13、注意电缆的布线方式，然后小心地将天线电缆从计算机上的插槽中抽出。
将电缆拉离掌垫。
1 触摸板电缆连接器2 显示屏电缆连接器3 计算机上的天线电缆插槽14、拧下掌垫上的七颗螺钉。
警告：将掌垫小心地从计算机基座分开以避免损坏掌垫。
15、从掌垫的右/左侧开始，使用手指将掌垫与计算机基座隔开。
16、将掌垫从计算机基座中提出。
十一、拆卸显示器组件：卸下显示屏部件：1、取出电池。
2、卸下模块护盖。
3、卸下内存模块。
4、卸下硬盘驱动器。
5、卸下光盘驱动器。
6、拧下计算机基座上的两颗螺钉。
7、卸下中心控制护盖。
8、卸下键盘。
9、卸下电源按钮板。
10、卸下掌垫。
11、从系统板连接器拔下摄像头电缆。
12、注意小型插卡天线电缆、摄像头电缆和显示屏电缆的布线方式，并从布线导向器中抽出电缆。
1 摄像头电缆2 小型插卡天线电缆3 显示屏电缆4 摄像头电缆连接器13、拧下将显示屏部件固定至计算机基座的两颗螺钉。
1 显示屏部件2 螺钉 (2) 14、从计算机基座上提起并卸下显示屏部件。
卸下显示屏挡板：1.卸下显示屏部件。
2.用指尖小心地撬起显示屏挡板的内边缘。
1 显示屏挡板1.卸下显示屏挡板。
卸下显示屏面板1.卸下显示屏部件。
2.卸下显示屏挡板。
3.拧下将显示屏面板固定至显示屏护盖的六颗螺钉。
4.从铰接闩锁上拔下小型插卡电缆、摄像头电缆和显示屏电缆。
5.卸下显示屏面板。
1 螺钉 (6)2 显示屏面板3 显示屏护盖1.拧下将显示屏面板支架固定至显示屏面板的四颗螺钉。
1 显示屏面板支架 (2)2 螺钉 (4)卸下显示屏面板电缆1、卸下显示屏部件。
2、卸下显示屏挡板。
3、卸下显示屏面板。
4、翻转显示屏面板，然后将其放在一个干净的平面上。
5、拨起将显示屏面板电缆固定至显示屏板连接器的导电胶带，然后断开显示屏面板电缆的连接。
1 导电胶带2 显示屏板连接器3 显示屏面板背面4 显示屏面板电缆十二、卸下摄像头：1、卸下显示屏部件。
2、卸下显示屏挡板。
3、从摄像头模块的连接器上拔下摄像头电缆。
4、从显示屏护盖上的闩锁上松开摄像头模块。
5、卸下摄像头模块。
1 闩锁 (2)2 摄像头电缆连接器3 摄像头模块十三、卸下蓝牙插卡：1、取出电池。
2、卸下模块护盖。
3、卸下内存模块。
4、卸下硬盘驱动器。
5、卸下光盘驱动器。
6、卸下中心控制护盖。
7、卸下键盘。
8、卸下电源按钮板。
9、卸下掌垫。
10、向上提起 Bluetooth 卡，断开该卡与系统板连接器的连接。
1 系统板连接器2 Bluetooth 卡十四、卸下扬声器：1、取出电池。
2、卸下模块护盖。
3、卸下内存模块。
4、卸下中心控制护盖。
5、卸下键盘。
6、卸下电源按钮板。
7、卸下掌垫。
8、卸下显示屏部件。
9、从系统板上的连接器中拔下扬声器电缆。
10、拧下将扬声器固定至计算机基座的螺钉。
11、从计算机基座上的闩锁上松开扬声器。
12、将扬声器提离计算机基座。
1 扬声器电缆连接器2 螺钉3 扬声器 (2)4 闩锁 (4) 十五、卸下USB板：1、取出电池。
2、卸下模块护盖。
3、卸下内存模块。
4、卸下光盘驱动器。
5、卸下中心控制护盖。
6、卸下键盘。
7、卸下电源按钮板。
8、卸下掌垫。
9、从系统板连接器上拔下USB 板电缆。
10、拧下将 USB 板固定至计算机基座的螺钉。
11、注意 USB 板电缆的布线方式，然后从计算机基座上拔下 USB 板电缆。
12、将 USB 板的边缘提至计算机基座上的布线导向器，将 USB 板向右侧倾斜，直到其离开布线导向器，然后将其从计算机基座上提出。
1 USB 板电缆布线2 螺钉3 USB 连接器4 USB 板5 布线导向器6 USB 板电缆连接器十六、卸下系统板：1、取出电池。
2、卸下模块护盖。
3、卸下内存模块。
4、卸下硬盘驱动器。
5、卸下光盘驱动器。
6、卸下小型插卡。
7、卸下中心控制护盖。
8、卸下键盘。
9、卸下电源按钮板。
10、卸下掌垫。
11、卸下 Bluetooth 卡。
12、断开扬声器电缆和 USB 板电缆与其各自系统板连接器的连接。
13、拧下将系统板固定至计算机基座的三颗螺钉。
1 螺钉 (3)2 系统板14、提起系统板，以便断开系统板与子板上的连接器间的连接。
15、翻转系统板。
16、卸下处理器散热器。
17、卸下处理器模块。
18、取出币形电池。
十七、拆卸处理器散热器：1、请按照步骤 2中的步骤步骤 16至卸下系统板进行操作。
2、从系统板的连接器上拔下风扇电缆。
3、按着顺序（已在处理器散热器上标明）拧松将处理器散热器固定到系统板的五颗固定螺钉。
1 处理器散热器2 风扇电缆连接器3 固定螺钉 (5)4、将处理器散热器提离计算机。
十八、卸下处理器模块：1、卸下处理器散热器。
2、要松开 ZIF 插槽，请使用小型平口螺丝刀，逆时针方向转动 ZIF 插槽的凸面螺钉，直到螺钉抵达凸面止动块。
1 ZIF 插槽2 ZIF 插槽凸面螺钉警告：为确保最大限度地冷却处理器，请勿触摸处理器冷却部件上的热传导区域。
皮肤上的油腻可能会降低散热垫板的散热功能。
警告：在卸下处理器模块时，请向上直拉模块。
小心不要弄弯处理器模块上的插针。
3、从 ZIF 插槽中提起处理器模块。
十九、卸下币型电池：1、请按照步骤 2中的步骤步骤 16至卸下系统板进行操作。
2、使用塑料划片撬起插槽中的币形电池。
1 币形电池2 塑料划片二十、卸下子板：1、卸下系统板。
2、卸下将子板固定到计算机基座的螺钉。
3、松开将子板固定到计算机基座的闩锁，并将子板提离计算机基座。
1 螺钉2 子板3 闩锁二十一、卸下电池闩锁部件：1、卸下系统板。
2、按下并推动电池释放闩锁上的塑料夹，将其从电池闩锁部件上松开。
3、使用小型螺丝刀将电池闩锁部件上的闩锁弹簧卸下。
1 闩锁弹簧2 塑料夹4、将电池闩锁部件滑向侧面，将其从计算机基座上卸下。
1 电池闩锁部件。
