南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标）桩基检测方案编制：审核：审批：中铁十四局集团有限公司二○一四年十月二十日桩基检测方案1工程概况1.1工程名称：南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标）1.2建设单位：南京地铁建设有限责任公司1.3建设地点：金龙路站～无想山站1.4工程概况：本标段二站一区间，金龙路站、无想山站和金龙路站～无想山站区间。
金龙路站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。
设计抗拔承载力特征值为：1000KN（KBZ1～9a、15～22a）、2400KN（KBZ10～14）。
金龙路站桩数总计127根。
无想山站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。
设计抗拔承载力特征值为：1000KN（KBZ1～KBZ5）、2400KN（KBZ6～KBZ25）。
无想山站桩数总计90根。
无想山站抗拔桩平面布置见图2-2。
1.5检测项目及数量：《建筑基桩检测技术规范》JGJ106-2014《建筑地基基础处理技术规范》JGJ79-2012《建筑基桩技术规范》JGJ94-2008《建筑地基基础检测规程》DGJ32/TJ 142-2012《建筑地基基础设计规范》GB50007-2011《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011《南京轨道交通工程建设质量检测项目和频率规定》2014年版本工程设计图纸1.7检测任务：低应变检测：通过低应变动测对试桩完整性进行检测，以确定试桩的完整性和可靠性。
抗拔检测：测试试验桩单桩竖向抗拔最大值，提供单桩竖向抗拔承载力极限值和特征值；测定单桩竖向荷载作用下的荷载和变形；判定单桩竖向抗拔承载力是否满足设计要求。
2检测方法2.1静载抗拔检测2.1.1检测装置及安装示意图试验装置主要包括千斤顶加载部分和桩顶位移观测两部分。
在抗拔桩的顶部架设一根钢梁，将抗拔桩钢筋锚固于钢梁之上。
抗拔桩检测方案 The manuscript was revised on the evening of 2021南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标）桩基检测方案编制：审核：审批：中铁十四局集团有限公司二○一四年十月二十日桩基检测方案1工程概况1.1工程名称：南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标）建设单位：南京地铁建设有限责任公司建设地点：金龙路站～无想山站工程概况：本标段二站一区间，金龙路站、无想山站和金龙路站～无想山站区间。
金龙路站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。
设计抗拔承载力特征值为：1000KN（KBZ1～9a、15～22a）、2400KN（KBZ10～14）。
金龙路站桩数总计127根。
无想山站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。
设计抗拔承载力特征值为：1000KN（KBZ1～KBZ5）、2400KN（KBZ6～KBZ25）。
无想山站桩数总计90根。
无想山站抗拔桩平面布置见图2-2。
检测项目及数量：《建筑基桩检测技术规范》JGJ106-2014《建筑地基基础处理技术规范》JGJ79-2012《建筑基桩技术规范》JGJ94-2008《建筑地基基础检测规程》DGJ32/TJ 142-2012《建筑地基基础设计规范》GB50007-2011《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011《南京轨道交通工程建设质量检测项目和频率规定》2014年版本工程设计图纸检测任务：低应变检测：通过低应变动测对试桩完整性进行检测，以确定试桩的完整性和可靠性。
抗拔检测：测试试验桩单桩竖向抗拔最大值，提供单桩竖向抗拔承载力极限值和特征值；测定单桩竖向荷载作用下的荷载和变形；判定单桩竖向抗拔承载力是否满足设计要求。
2检测方法2.1静载抗拔检测2.1.1检测装置及安装示意图试验装置主要包括千斤顶加载部分和桩顶位移观测两部分。

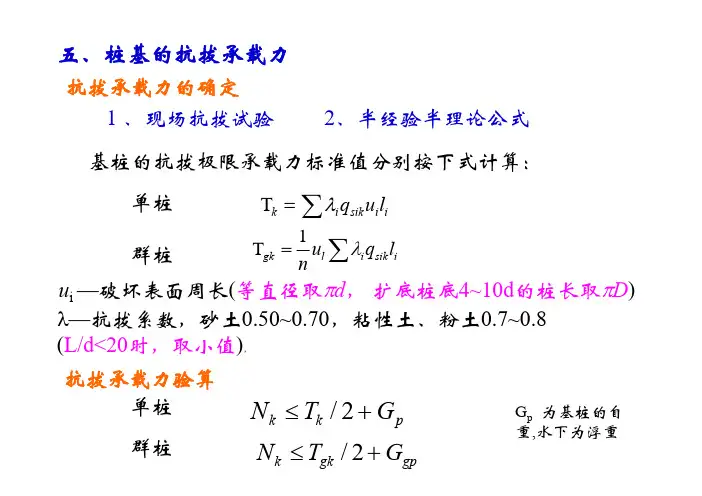

单桩承载力计算书一、设计资料1.单桩设计参数桩类型编号1桩型及成桩工艺：泥浆护壁灌注桩桩身直径d = 0.500m桩身长度l = 13.00m桩顶标高81.00m2.土层性能层号岩土名称抗拔系数λ极限侧阻力标准值q sik(kPa)极限端阻力标准值q pk(kPa)6 粉质粘土0.75 607 淤泥质土0.72 388 粗砂0.55 659 粉质粘土0.75 683.勘探孔天然地面标高96.00m 地下水位标高92.00m层号岩土名称层厚(m) 层底标高(m) 层底埋深(m)6 粉质粘土17.50 78.50 17.507 淤泥质土 4.00 74.50 21.508 粗砂10.00 64.50 31.509 粉质粘土 6.00 58.50 37.50注：标高均指绝对标高。
4.设计依据《建筑桩基技术规范》JGJ 94-2008二、竖向抗压承载力单桩极限承载力标准值：Q uk = u∑q sik l i + q pk A p= 1.57 × (60 × 2.50 + 38 × 4.00 + 65 × 6.50) + 0 × 0.20= 1138kN单桩竖向承载力特征值R a = Q uk / 2 = 569kN三、竖向抗拔承载力基桩抗拔极限承载力标准值：T uk = ∑λi q sik u i l i= 0.75 × 60 × 1.57 × 2.50 + 0.72 × 38 × 1.57 × 4.00 + 0.55 × 65 × 1.57 × 6.50= 714kN四、基桩抗拔力特征值R tu=T uk/2+G p=714/2+0.5x0.5x3.14x13x25x1.35=612Kn桩身强度计算书一、设计资料1.基本设计参数桩身受力形式：轴心抗拔桩轴向拉力设计值：N' = 750.00 KN 轴向力准永久值：N q = 560.00 KN 不考虑地震作用效应 主筋：HRB400f y = 360 N/mm 2 E s = 2.0×105 N/mm 2 箍筋：HRB400钢筋类别：带肋钢筋桩身截面直径：D = 500.00 mm纵筋合力点至近边距离：a s = 35.00 mm 混凝土：C30f tk = 2.01 N/mm 2最大裂缝宽度限值：ωlim = 0.3000 mm 2.设计依据《建筑桩基技术规范》JGJ 94-2008《混凝土结构设计规范》GB 50010--2010二、计算结果1.计算主筋截面面积根据《混凝土结构设计规范》式（6.2.22） N' ≤ f y A s + f py A py因为不考虑预应力，所以式中f py 及A py 均为0A s = N'f y = 750.000×103360= 2083.33 mm 22.主筋配置根据《建筑桩基技术规范》第4.1.1条第1款 取最小配筋率 ρmin = 0.597%验算配筋率时，取 ρ = A s A = 2083.33196349.54= 1.061%根据《混凝土结构设计规范》第9.3.1条第1款 取最大配筋率 ρmax = 5.000% 因为 ρmin ≤ ρ ≤ ρmax所以，主筋配筋率满足要求实配主筋：1220，A s = 3769.91 mm 2 3.箍筋配置按构造配置箍筋实配箍筋：8@300，A svs= 0.1676 mm 2/mm4.计算ρteA ts = A s = 3769.91 mm 2A te = πD 24 = π×500.0024=196349.54 mm 2根据《混凝土结构设计规范》式（7.1.2-4）ρte = A ts A te= 3769.91196349.54 = 1.920%5.计算σsq根据《混凝土结构设计规范》式（7.1.4-1）σsq = N q A ts = 560.00×1033769.91= 148.54 N/mm 27.计算ωmax根据《混凝土结构设计规范》第7.1.2条 αcr = 2.7ψ = 1.1 - 0.65f tkρte σsq= 1.1 - 0.65× 2.011.920%×148.54 = 0.64c = a s -d 2 = 35.00 - 202= 25.00 mm根据《混凝土结构设计规范》式（7.1.2-3）d eq = ∑n i d i 2∑n i νi d i = d ν = 201.00= 20.00 mm根据《混凝土结构设计规范》式（7.1.2-1）ωmax = αcr ψσsq E s (1.9c + 0.08d eqρte )= 2.70×0.64×148.542.0×105×(1.9×25.00 + 0.08×20.001.920%)= 0.1684 mm ≤ ωlim = 0.3000 mm最大裂缝宽度满足要求。
抗拔桩计算条件1：面积：A=8.0X9.3=74.4mm2设防水位标高为相对标高-1.640m，地下室底板的底标高为相对标高-5.100m 抗浮水位：H=5.100-1.640=3.460m抗浮自重：底板=25X0.5A=12.5A KN首层板=25X0.25XA=6.25A KN覆土=16X0.6A=9.6A KN柱=25X0.5X0.5X3.7=23.1KN桩台=25X2X2X1.1=110KN故F自重=(12.5A+6.25A+9.6A+133.1)X0.9=25.51A+119.79KN水浮力：F浮设=3.46X10A=34.6A KN现取用φ400的管桩为抗拔桩，抗拉特征值为F抗拔=150KN因为(F浮设-F自重)X1.2=F抗拔，即(34.6A -25.51A-119.79)X1.2=150n，10.908A-143.7=150n,n=(811.1-143.7)/150=5所以5根抗拔桩能满足抗拔要求。
