各种桩基验算荷载取值全归纳问题一：工程桩桩身强度验算，需满足：1.35*Ra<ψc*fc*Aps+0.9fy*As（式一）试桩桩身强度验算，需满足：2*（Ra+空孔摩擦力）<ψc*fc*Aps+0.9fy*As（式二）其中试桩时可否取fck？问题二：抗拔桩后期工程桩验收的静载做不做，如何做？按2倍Ra拉桩身就拉裂了，怎么办？1、问题的疑惑主要是由总安全度法与多系数设计法的混杂所致，抗力的设计值或特征值是多系数体系的内容，是标准值乘以分项系数的结果，总安全度法只有极限承载力，规范公式给出的是既不能叫总安全度法又不是真正意义上的多系数法，严格来讲不伦不类，然而，设计中在规范的框架下，需要做顺从规范的事情。

2、式一是多系数体系的概念，1.35是特征值与设计值的换算系数，揭示内容是桩身受压承载力的安全系数>2(由土支撑阻力确定的单桩承载力特征值的安全系数)，即土体支撑阻力先于桩身破坏；式二应为总安全度设计体系的概念，但却写为伪多系数概念，公式左边对应的是桩的极限承载力（标准值），公式右边对应的是桩身受压承载力设计值，两侧不合拍，如改用总安全度表达式应为F<（ψc*fck*Aps+0.9fyk*As）/K（式三）,其中K为试桩桩身未坏的安全系数。

从这里可以发现，当安全系数是材料分项系数的加权值时，式二与式三是一样的。

假如忽略钢筋贡献，那么式二给出的安全度为1.4，当为抗拔桩时，安全度为1.1，因此如果运用式二来进行工程试桩的桩身强度验算，对于抗压工程试桩，材料强度如取标准值，需考虑安全系数（可取1.05~1.1）用式三计算，对于抗拔工程试桩，材料强度可取设计值。

类似的抗拔桩数量确定时如果按照规范公式进行设计，总安全系数是个变值，大致位于1~2之间，特殊情况会非常接近1，造成储备不足，而采用总安全度法[【F<(G+n*Ru)/K】，安全系数会为恒定值。

3.抗拔桩静载试验按规范还是要做的。

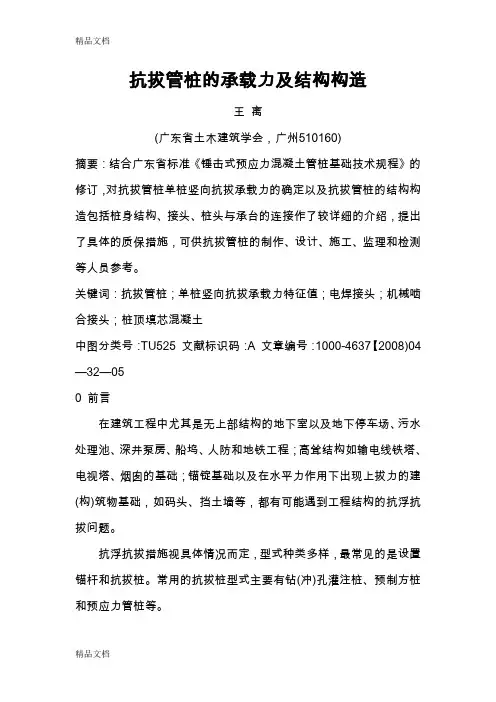

抗拔管桩的承载力及结构构造王离(广东省土木建筑学会，广州510160)摘要：结合广东省标准《锤击式预应力混凝土管桩基础技术规程》的修订，对抗拔管桩单桩竖向抗拔承载力的确定以及抗拔管桩的结构构造包括桩身结构、接头、桩头与承台的连接作了较详细的介绍，提出了具体的质保措施，可供抗拔管桩的制作、设计、施工、监理和检测等人员参考。

关键词：抗拔管桩；单桩竖向抗拔承载力特征值；电焊接头；机械啮合接头；桩顶填芯混凝土中图分类号：TU525 文献标识码：A 文章编号：1000-4637【2008)04—32—050 前言在建筑工程中尤其是无上部结构的地下室以及地下停车场、污水处理池、深井泵房、船坞、人防和地铁工程；高耸结构如输电线铁塔、电视塔、烟囱的基础；锚锭基础以及在水平力作用下出现上拔力的建(构)筑物基础，如码头、挡土墙等，都有可能遇到工程结构的抗浮抗拔问题。

抗浮抗拔措施视具体情况而定，型式种类多样，最常见的是设置锚杆和抗拔桩。

常用的抗拔桩型式主要有钻(冲)孔灌注桩、预制方桩和预应力管桩等。

抗拔管桩在广东乃至全国可说方兴未艾。

据统计，广东现有管桩生产厂约55家，近五年来，每年生产销售管桩总量均在7000万延米以上，2007年多达9748万延米。

建筑工程中用得最多的是4()0和5()0管桩，约占总销售量的75％左右。

目前管桩基础90％以上是承受压力为主的承压桩，抗拔桩的数量不到总应用量的10％。

但抗拔管桩只要在质量保证的前提下，会显示出其施工方便、工期短、造价便宜等许多优点，大有发展前途。

可以预计，随着人们对抗拔管桩认识的不断加深，其应用量会逐年增多。

本文重点对抗拔管桩的承载力计算及其结构构造，结合修订广东省标准《锤击式预应力混凝土管桩基础技术规程》(以下简称新广东规程)的体会，作一些介绍和探讨。

1 抗拔管桩的单桩竖向抗拔承载力抗拔管桩竖向抗拔承载力应根据桩身与桩周岩土的总抗拔摩阻力以及桩身抗拉强度的大小来确定，取两者中较小者。

桩抗拔计算计算桩抗拔是在土木工程中非常重要的一项任务，它是通过计算来决定桩是否能够抵抗水位上升时产生的拔起力。

因此，正确而有效地计算桩抗拔对于有效地进行工程建设、建筑物保护和安全操作都至关重要。

桩抗拔计算的基本方程如下：P=F+U，其中F为桩阻力，U为桩自身的抗拔力。

桩的抗拔力主要由土体与桩接触处的摩擦力组成。

因此，当土体边坡角大小和土体组成成分发生变化时，桩的抗拔力也会发生变化。

桩阻力主要取决于桩的长度、芯材材料及其厚度等参数，并且与桩插入深度和土体施工技术有关。

基于上述原因，桩阻力和桩抗拔力这两个重要参数可以通过实验和计算机模拟获得。

桩抗拔计算的基本原理是使用施工立柱的高度、芯材的密度和土体的密度进行参数估算，然后根据实测和计算机模拟的结果计算桩的抗拔力。

因此，实施桩抗拔计算需要对施工立柱的高度、芯材的密度和土体的密度进行准确测量。

此外，桩抗拔计算还需要考虑各种非常规变化，如桩埋设在山地环境、复杂地形或有水库等环境中时，将会有不同程度的抗拔力影响需要考虑。

另外，桩抗拔计算还需要考虑桩埋设深度对桩抗拔力的影响。

在实施桩抗拔计算时，桩埋设深度的选择非常重要，如果桩的埋设深度偏小，桩的抗拔力可能会减小，而反之，桩的抗拔力则会更大。

除了上述考虑外，桩抗拔计算还受到水位上升时土体变形的影响，这对于准确计算桩抗拔力非常重要。

当水位上升时，桩的埋设深度也会发生变化，从而影响桩的抗拔力。

总之，桩抗拔计算是一项复杂的工作，它要求土木工程师在计算桩抗拔力时全面考虑水位上升时土体的变形以及桩埋设深度、芯材的密度和土体的密度等参数的影响。

因此，在实施桩抗拔计算之前，应该进行全面的技术调查，以保证计算结果的准确性。

灌注桩竖向和抗拔承载力计算
灌注桩是一种常见的地基处理方法，它以灌注混凝土为主要材料，通过在地下钻孔的同时往孔中灌注混凝土，形成与地基土一体化的结构，提高地基的承载能力。

灌注桩主要用于承受纵向荷载和抗拔荷载。

1.桩身自重：桩身自重与桩长成正比，可以通过计算桩身总体积乘以混凝土比重来得到。

2.桩端摩擦阻力：桩端部分与周围土体之间存在摩擦阻力，可以通过摩擦力计算公式来计算。

常见的摩擦力计算公式有查特伍德公式、弗谢特公式等。

3.桩端端阻力：当桩端直接承受地基土的作用力时，桩端产生的阻力称为端阻力。

常见的端阻力计算公式有比索公式、摩擦桩法等。

4.动力触探法：动力触探法是一种通过测量动力触探测试数据来推算桩的侧阻力和端阻力的方法。

灌注桩的抗拔承载力计算主要涉及以下几个方面的内容：
1.土体承载力：抗拔承载力的计算需要考虑桩与周围土体之间的相互作用，一般采用土壤力学中的极限平衡法来进行计算。

2.摩擦力：抗拔承载力中的摩擦力是指桩与土体之间的摩擦作用力。

摩擦力可以通过摩擦阻力计算公式来计算。

3.继发拔桩：当桩的抗拔承载力不足以支撑所受荷载时，会发生继发拔桩现象。

继发拔桩的抗拔承载力计算需要考虑桩基底土的破坏形态以及土体的变形特征等。

灌注桩的竖向和抗拔承载力计算是一个较为复杂的过程，需要考虑多个因素的综合影响。

在实际工程中，需要根据具体情况选择适当的计算方法，并进行必要的试验和监测来验证计算结果的准确性。

抗拔桩和抗压桩的机理分析及承载力计算文章编号:100926825(2020 092020 8202抗拔桩和抗压桩的机理分析及承载力计算收稿日期:2020 211223简介:张正雨(19822,男,硕士,国家一级注册结构工程师,浙江大学建筑设计研究院,浙江杭州310027尹晔(19822,男,工程师,杭州市高速公路管理局,浙江杭州310016张正雨尹晔摘要:通过分析抗拔桩与抗压桩桩周土在桩身部位及桩端部位应力路径的不同,阐述了抗拔桩和抗压桩不同的荷载传递机理,在计算黏土地基中钻孔灌注桩的抗拔承载力时,针对抗压桩和抗拔桩侧阻在桩身部位和桩端部位土体应力的不同,引入了两个侧阻折减系数,并通过实例验证了公式的可行性。

关键词:抗拔桩,抗压桩,侧阻,增强效应,应力路径中图分类号:TU473.1文献标识码:A现今,随着高层建筑和基础工程的大量涌现,桩基的使用越来越多。

对于抗压桩的荷载传递机理及承载力的计算,前人已做了大量的研究[1]。

大量的文献证明[2,3],抗拔桩和抗压桩的荷载作用机理是有所不同的,它们的桩侧摩阻力也是有所差异的。

深入研究抗拔桩的受力性状,剖析它与抗压桩之间存在的差异,能更好的指导抗拔桩的施工和设计,这是本文研究的意义所在。

1土的应力路径与桩的荷载传递机理1.1桩身部分土层的应力路径无论是抗拔桩还是抗压桩,土体单元在受到剪切后,水平有效应力都不再是主应力,主应力的方向发生了旋转。

剪应力越大,旋转角就越大。

Roscoe (年[4]提出,在排水剪中:τσ′v =K ・tg φ(1其中,τ为施加的剪应力;σ′v 为竖向有效应力;K 为材料的常数;φ为σv ′和大主应力之间的夹角。

水平有效应力σ′r 的变化取决于土的应力应变性能,室内三轴试验证明[5]:一定密度的砂土,围压越小,剪胀越明显。

当围压渐增到一定值时,砂土则表现为常体积,当围压增大时,则表现为剪缩。

对于一定密度的正常固结黏土,三轴剪切试验中都表现为剪缩,且围压越大,剪缩越明显。

桩基设计计算公式1.承载力计算公式：桩基承载力是指桩基能够承受的荷载大小。

常用的桩基承载力计算公式有以下几种：a.硬黏土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为黏土的压缩强度，Ac为桩侧部面积，σcd为黏土侧压缩强度。

b.砂土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd + As × σcs其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为砂土的抗压强度，Ac为桩侧面积，σcd为砂土侧压缩强度，As为桩顶面积，σcs为砂土顶面抗拔强度。

c.软土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd + Aa × σca其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为软土的抗压强度，Ac为桩侧面积，σcd为软土侧压缩强度，Aa为桩底面积，σca为软土底面抗拔强度。

2.侧阻力计算公式：桩基侧阻力是指桩基在侧面土体与桩身之间产生的摩擦力。

常用的桩基侧阻力计算公式有以下几种：a.锥形桩侧阻力计算公式：Fs=π×L×D×τ其中，Fs为桩的侧阻力，L为桩的长度，D为桩的直径，τ为土与桩身之间的摩擦系数。

b.圆柱桩侧阻力计算公式：Fs=π×L×D×τ其中，Fs为桩的侧阻力，L为桩的长度，D为桩的直径，τ为土与桩身之间的摩擦系数。

c.单桩顶阻力计算公式：Fv = d × L × qc其中，Fv为桩的顶阻力，L为桩的长度，d为桩顶板的直径，qc为土的静力锥尖抗力。

d.桩身摩阻力计算公式：Fr=π×L【D^2-(D-2t)^2】×γ×µ其中，Fr为桩的摩阻力，L为桩的长度，D为桩的直径，t为桩壁厚度，γ为土的单位重，µ为土与桩身之间的摩擦系数。

最全面的桩基计算总结桩基础计算一.桩基竖向承载力《建筑桩基技术规范》5.2.2 单桩竖向承载力特征值Ra应按下式确定：Ra=Quk/K式中Quk——单桩竖向极限承载力标准值；K——安全系数，取K＝2。

5.2.3对于端承型桩基、桩数少于4根的摩擦型柱下独立桩基、或由于地层土性、使用条件等因素不宜考虑承台效应时，基桩竖向承载力特征值应取单桩竖向承载力特征值。

5.2.4对于符合下列条件之一的摩擦型桩基，宜考虑承台效应确定其复合基桩的竖向承载力特征值： 1 上部结构整体刚度较好、体型简单的建（构）筑物；2 对差异沉降适应性较强的排架结构和柔性构筑物；3 按变刚度调平原则设计的桩基刚度相对弱化区；4 软土地基的减沉复合疏桩基础。

当承台底为可液化土、湿陷性土、高灵敏度软土、欠固结土、新填土时，沉桩引起超孔隙水压力和土体隆起时，不考虑承台效应，取η=0。

单桩竖向承载力标准值的确定：方法一：原位测试1.单桥探头静力触探（仅能测量探头的端阻力，再换算成探头的侧阻力）计算公式见《建筑桩基技术规范》5.3.32.双桥探头静力触探（能测量探头的端阻力和侧阻力）计算公式见《建筑桩基技术规范》5.3.4方法二：经验参数法1.根据土的物理指标与承载力参数之间的关系确定单桩承载力标准值《建筑桩基技术规范》5.3.52.当确定大直径桩(d>800mm）时，应考虑侧阻、端阻效应系数，参见5.3.6钢桩承载力标准值的确定：1.侧阻、端阻同混凝土桩阻力，需考虑桩端土塞效应系数；参见5.3.7混凝土空心桩承载力标准值的确定：1.侧阻、端阻同混凝土桩阻力，需考虑桩端土塞效应系数；参见5.3.8嵌岩桩桩承载力标准值的确定：1.桩端置于完整、较完整基岩的嵌岩桩单桩竖向极限承载力，由桩周土总极限侧阻力和嵌岩段总极限阻力组成。

后注浆灌注桩承载力标准值的确定：1.承载力由后注浆非竖向增强段的总极限侧阻力标准值、后注浆竖向增强段的总极限侧阻力标准值，后注浆总极限端阻力标准值；特殊条件下的考虑液化效应：对于桩身周围有液化土层的低承台桩基，当承台底面上下分别有厚度不小于1.5m、1.0m 的非液化土或非软弱土层时，可将液化土层极限侧阻力乘以土层液化折减系数计算单桩极限承载力标准值。

详解地铁抗拔桩设计随着我国地铁建设的逐步兴起，地铁车站的功能不再单一而呈现出多样化发展的趋势。

地铁车站为满足功能(如地下高大空间）的要求，这就可能引起车站顶板覆土偏薄。

进而引出地下车站的抗浮问题。

某地铁车站为十字换乘车站。

公交接驳部分由于受其功能的影响，顶板上部覆土仪0.7m~1.0m换乘部分为地下三层：经抗浮验算，车站不能满足抗浮要求，需在设计中考虑抗浮措施。

本文通过对地铁地下车站抗浮措施的探讨，以及采用大直径人挖孔桩作为抗拔桩的设计过程，讨论了抗拔桩设计中应考虑的各种因素：一、工程概况某地铁车站南侧紧邻深圳某著名旅游景点，附近高楼大厦林立。

北侧主要为居民区及商贸区，东缘地面紧靠横跨深南大道的某观光轨道。

该车站位于深南大道正下方，为1号线临时终点站，与规划中的2号线呈十字交叉换乘。

车站设1、2号线联络线及站后折返线(明挖)，利用该明挖站后折返线上空设置公交接驳站。

车站净长334m，公交接驳部分地下一层净宽48.0m，地铁车站部分地下一层净宽45.0m。

车站二层部分的典型横断面为倒凸型，换乘节点处为地下三层。

车站主体结构采用多跨全现浇钢筋混凝土框架结构形式。

车站地下一层围护结构形式，结合地质情况，并考虑深南大道的交通疏解及两侧的管线分布情况，南侧采用人工挖孔桩围护，北侧采用土钉墙。

地下二、三层采用人工挖孔桩围护。

二、地质概况站址区地貌北侧为台地，南侧为海冲积平原，后经人工改造，原地貌特征发生很大变化。

现地势东高西低，北高南低，地形起伏较大。

车站东端地下有人行通道(位于车站范围内)和车行通道。

站址区地下各种管道、管线纵横交错。

站址区内地质情况复杂，土层分布较多，依据其成因，从上至下依次为：1)人工堆积层；2)坡洪积层；3)海冲积层；4)第四系残积层；5)燕山期花岗岩。

以上每一土层内又有若干各种性状的土层分布，与本文所探讨的抗拔桩设计关系密切的主要为第四系残积层：(1)砂质粘性土：主要为紫色、紫红色、褐紫色、褐黄色、褐红色，坚硬～流塑。

欧标及常用美标打入桩桩基承载力计算对比蔡伟;王鹏飞【摘要】打入桩桩基承载力的计算,是高桩码头、轨道梁等水工结构计算的重要组成部分.随着国内设计企业近几年走出去的步伐逐渐加快,一定程度上要求设计人员快速掌握并应用不同国家的设计理念和相关规范.对于桩基础,不同的设计规范和参考文献之间存在着一定的差异性,如何进行设计以满足安全性和经济性的需要,并符合相应国家的规范要求,是一个值得研究的课题.结合正在实施的海外项目的设计经验,选取国际上认可度较高的欧洲、美国规范及部分工程手册,通过横向对比,得出推荐的钢管桩桩基设计流程和参数,为海外项目桩基设计提供一定的借鉴和参考.【期刊名称】《水运工程》【年(卷),期】2018(000)010【总页数】6页(P218-223)【关键词】极限承载力;安全系数;试桩【作者】蔡伟;王鹏飞【作者单位】中交水运规划设计院有限公司, 北京100007;中交水运规划设计院有限公司, 北京100007【正文语种】中文【中图分类】U655.55;U652.7+1桩基承载力的计算要点，主要有安全系数的选取和桩侧摩阻力、桩端阻力的计算，其中具体又根据桩基试验情况、岩土数据采集方法、闭塞效应等影响因素而有不同。

不同规范及手册所考虑的重点不同，但都自成体系。

目前国际认可度较高的主要有欧洲规范EN 1997-1[1]和美国石油行业规范API RP 2A-WSD[2]，同时美国公路行业手册FWHA NHI-05-042[3]和美国陆军工程兵团手册EM 1110-2-2906[4]也十分常用。

本文首先对常用欧美各规范、手册及其计算细节进行相应介绍，然后通过项目实例做进一步的对比分析。

1 欧洲规范EN 1997-1Eurocodes是目前欧盟成员国通用的设计规范，其由欧洲标准化委员会主持编写。

在英国，由英国标准研究院BSI发行的BS EN和国家附录(NA)[5]作为官方英文版本，具有英国国家规范地位。

抗拔桩荷载取值计算公式引言。

在土木工程中，抗拔桩是一种常见的地基工程结构，它可以用来支撑建筑物或其他工程结构。

在设计抗拔桩时，需要计算桩的荷载承载能力，以确保其能够承受设计荷载。

本文将介绍抗拔桩荷载取值计算公式，以帮助工程师更好地设计和评估抗拔桩的承载能力。

抗拔桩荷载取值计算公式。

抗拔桩的荷载承载能力可以通过以下公式进行计算：Q = A σc + π D L τ。

其中，Q表示桩的荷载承载能力，A表示桩的横截面积，σc表示桩材料的抗压强度，D表示桩的直径，L表示桩的长度，τ表示土的抗剪强度。

该公式的第一部分A σc表示桩的端部承载能力，即桩材料的抗压强度乘以桩的横截面积。

而第二部分π D L τ表示桩的侧面承载能力，即土的抗剪强度乘以桩的侧面积π D L。

在实际工程中，桩的荷载承载能力还需要考虑其他因素，如桩的安全系数、土的压缩性、桩与土的侧摩擦力等。

因此，在使用该公式进行计算时，需要综合考虑这些因素，并根据实际情况进行修正。

应用举例。

为了更好地理解抗拔桩荷载取值计算公式的应用，我们举一个简单的例子来说明。

假设有一根直径为1m，长度为10m的抗拔桩，其材料抗压强度为10MPa，土的抗剪强度为5kPa。

我们可以使用上述公式来计算该桩的荷载承载能力。

首先，计算桩的横截面积A：A = π (D/2)^2 = 3.14 (1/2)^2 = 0.785m^2。

然后，代入公式计算桩的荷载承载能力Q：Q = A σc + π D L τ。

= 0.785 10 + 3.14 1 10 5。

= 7.85MPa + 157kN。

= 7.85MPa + 157kN。

因此，该抗拔桩的荷载承载能力为7.85MPa + 157kN。

结论。

抗拔桩荷载取值计算公式是设计和评估抗拔桩承载能力的重要工具。

通过该公式，工程师可以快速、准确地计算桩的荷载承载能力，从而为工程设计和施工提供重要的参考依据。

然而，需要注意的是，在实际工程中，桩的荷载承载能力还需要考虑其他因素，如安全系数、土的压缩性等，因此在使用该公式时需要进行修正和综合考虑。

工程技术科技创新导报 Science and Technology Innovation Herald13DOI：10.16660/ki.1674-098X.2018.17.013钢管桩抗拔摩擦力的计算方法研究①刘德风1 徐本春1 谭斌1 左生荣2 朱伟伟3 石旷4*(1.中国一冶集团有限公司湖北分公司 湖北武汉 430080；2.湖北省路桥集团有限公司 湖北武汉 430000；3.中国电力工程顾问集团中南电力设计院有限公司 湖北武汉 430071；4.武汉理工大学交通学院 湖北武汉 430063)摘 要：在弹塑性力学Mohr-Coulomb强度理论基础上，采用土体微元，推导出多层土中钢管桩侧摩擦应力的计算公式，最后用分层积分方法，推导出多层土中钢管桩抗拔摩擦力的计算公式，并以实际工程为例，分析钢管桩抗拔摩擦力的影响因素，并总结出如下结论：(1)钢管桩侧摩擦应力随深度增加逐渐增大，应力增加速率逐渐降低。

(2)桩侧不同土体对抗拔摩擦力影响不同，土的密度、粘聚力、内摩擦角都会产生影响。

(3)桩径越大抗拔摩擦力越大，随桩埋入深度增加的速率也越大。

关键词：土体微元 钢管桩 抗拔摩擦力中图分类号：U415 文献标识码：A 文章编号：1674-098X(2018)06(b)-0013-03①作者简介：刘德风(1988—)，男，汉族，湖北宜昌人，本科，工程师，主要从事公路、市政桥梁结构工程方面研究工作。

通讯作者：石旷(1995—)，男，汉族，安徽宿松人，硕士研究生,主要从事桥梁结构工程方面的研究，E-mail:1958834735@ 。

钢管桩抗拔摩擦力与土与钢管桩接触面的性质有关，接触面的性质主要与土的性质有关，1773年，库伦首先提出土的强度理论。

之后，人们基于此强度理论，提出一系列桩侧摩阻力及抗拔阻力理论[1-3]，由于桩、土性质多样性以及施工、荷载等条件的复杂性，使得抗拔摩阻力的计算十分困难。

张厚先[4]的研究是对有效应力和基于有效应力的派生方法作改进和完善，提高单桩侧摩阻力的计算精度。

砂石桩计算规则砂石桩是一种常见的地基处理方法，它在建筑工程中起到加固地基、增强承载力的作用。

下面将介绍砂石桩的计算规则。

砂石桩的计算规则可以分为以下几个方面：一、砂石桩的承载力计算砂石桩的承载力主要包括端阻力和摩擦阻力两部分。

端阻力是指桩端与土层之间的摩擦力，它与桩的直径和桩身的长度有关。

摩擦阻力是指桩身与土层之间的摩擦力，它与桩身的表面积和土层的黏聚力有关。

端阻力的计算可以使用桩端摩擦力公式，即：Qb = πDLc，其中Qb 为桩端摩擦力，D为桩的直径，L为桩身的长度，c为土的黏聚力。

摩擦阻力的计算可以使用桩身摩擦力公式，即：Qs = πD*L*σ，其中Qs为桩身摩擦力，D为桩的直径，L为桩身的长度，σ为土的黏聚力。

二、砂石桩的抗拔承载力计算砂石桩的抗拔承载力是指桩在受到拉力时所能承受的最大荷载。

抗拔承载力的计算可以使用拉力公式，即：P = πD²/4 * σ * L，其中P为抗拔承载力，D为桩的直径，σ为土的黏聚力，L为桩的长度。

三、砂石桩的侧阻力计算砂石桩的侧阻力是指桩身与土层之间的摩擦力，它对桩的承载力起到重要的作用。

侧阻力的计算可以使用侧阻力公式，即：Qc = πD*L*α，其中Qc为侧阻力，D为桩的直径，L为桩身的长度，α为土的摩擦角。

四、砂石桩的承载力安全系数计算砂石桩的承载力安全系数是指桩的承载力与设计荷载之间的比值。

承载力安全系数的计算可以使用安全系数公式，即：FS = Qs/Load，其中FS为承载力安全系数，Qs为桩的承载力，Load为设计荷载。

五、砂石桩的施工参数计算砂石桩的施工参数包括桩的直径、桩身的长度和桩的间距等。

这些参数的计算需要根据具体的工程要求和土层情况进行确定，一般需要进行现场勘察和试验。

总结起来，砂石桩的计算规则主要包括承载力计算、抗拔承载力计算、侧阻力计算、承载力安全系数计算和施工参数计算等方面。

在进行砂石桩的设计和施工时，需要根据具体的工程要求和土层情况进行计算，确保桩的承载力和稳定性满足设计要求。
