3-单筋矩形截面受弯构件正截面承载力计算PPT

单筋矩形截面受弯构件正截面承载力计算单筋矩形截面受弯构件是指具有一个纵向钢筋（单筋）和一个矩形截面的构件。

在受弯时，矩形截面受到压力，而钢筋受到拉力，通过计算正截面承载力可以确定该构件的安全性能。

下面将介绍单筋矩形截面受弯构件正截面承载力的计算方法。

首先，计算正截面的受压区高度h和内力矩M。

假设构件受弯时的截面高度为h，宽度为b，截面厚度为d。

根据等截面原则，构件的正截面宽度和截面高度相等，即b=h。

构件的弯矩M由下式计算得出：M=Rd·Z，其中Rd为设计弯矩，Z为正截面抵抗矩。

然后，计算正截面抵抗矩Z。

在单筋矩形截面中，正截面抵抗矩由钢筋和混凝土组成。

钢筋的抵抗矩可由以下公式计算得出：Zs=As·fy·(h-d/2)，其中As为钢筋截面面积，fy为钢筋的抗拉强度。

混凝土的抵抗矩可由以下公式计算得出：Zc=0.85·fck·(b·h-(As+Asc)·(h/2-d/2))，其中fck为混凝土的抗压强度，Asc为纵向钢筋表面积。

正截面的抵抗矩由钢筋的抵抗矩和混凝土的抵抗矩之和得出：Z=Zs+Zc。

接下来，计算正截面的承载力。

正截面受弯构件的承载力由以下条件中的最不利情况决定：1.混凝土达到极限压应力或者钢筋达到屈服应力；2. 混凝土达到达到破坏应变时，即混凝土压应力达到0.45fck或者钢筋达到屈服应变。

计算混凝土达到极限压应力的情况下的承载力，可以得到下式：Nc=0.85·fcd0·A+(Rd-Zs)/Rd·fctd0·A，其中fcd0为混凝土的设计强度，fctd0为混凝土的设计抗拉强度，A为截面面积。

计算钢筋达到屈服应力的情况下的承载力，可以得到下式：Ns=(Zs/0.9zτs)·fsd，其中z为混凝土的截面中和高度，τs为混凝土的应力分布系数，fsd为钢筋的设计抗拉强度。

综合两种情况，正截面受弯构件的正截面承载力Fc为较小值：Fc=min{Nc,Ns}。

4. 3 正截面受弯承载力计算原理一、基本假定试验梁破坏特征→正截面承载力的四个基本假定： 1. 截面应变保持平面平截面假定:指梁在荷载作用下,正截面变形规律符合“平均应变平截面假定” 。

实验表明：砼和钢筋纵向应变呈直线变化钢筋混凝土梁的应变2. 不考虑混凝土的抗拉强度1) 砼的抗拉强度很小；2)其合力作用点离中和轴较近，抗弯力矩的力臂很小→忽略受拉区砼的抗拉作用4. 钢筋的应力-应变关系方程σs=Es⋅εs≤fy纵向钢筋的极限拉应变取为0.012. 等效矩形应力图公式复杂，可取等效矩形应力图形来代替受压区砼应力图形两个图形满足的等效条件：1)受压区砼压应力合力C 的大小相等2)两图形中受压区合力C的作用点不变fcxcx=β1xcα1fcC=α1fcbxzT=fyAszT=fyAs等效矩形应力图4.4 单筋矩形截面受弯构件正截面受弯承载力计算 (1) 基本计算公式及适用条件 1. 基本计算公式计算简图情形2：已知截面设计弯矩M、砼强度等级及钢筋级别，求构件截面尺寸bh和受拉钢筋截面面积As设计步骤：①b , h , As 和x均为未知数，解得有多组。

计算时需要增加条件，通常假定配筋率ρ和梁宽b配筋率的经济取值: 板的约为0.3％～0.8％；单筋矩形梁的约为0.6％～1.5％。

梁宽按构造要求确定矩形截面:宽度b 一般取为l00、120、150、(180)、200、(220)、250和300mm，300mm以上的级差为50mm；括号中的数值仪用于木模例1 现浇钢筋砼平板，安全等级为二级，处于一类环境，承受均布荷载设计值为6.50kN/m2（含板自重），砼：C25，钢筋：HRB335级。

试配置该平板的受拉钢筋。

解：截面设计问题（1）确定设计参数查附表2-7，HRB335钢筋fy=300 N/mm2附表2-2 ，C25混凝土fc= 11.9N/mm2ft= 1.27 N/mm2表4-5α1=1.0表4-6 ξb=0.550表αsb=0.399（4）选配钢筋及绘配筋图查附表4-1各种钢筋间距,每米板宽中的钢筋截面面积板的构造要求：常用直径是6、8、l0mm，其中现浇板的板钢筋直径不宜小于8mm．钢筋的间距：一般为70～200m。

单筋矩形正截面受弯承载力计算公式根据图1和截面内力平衡条件，并满足承载能力极限状态计算表达式的要求，可得出如下基本计算公式：图1 单筋矩形截面梁板正截面受弯承载力计算简图∑x=0 f c bx=f y A s（1）∑M=0 KM≤f c bx（h0−）（2）式中M——弯矩设计值（N·mm）；f c——混凝土轴心抗压强度设计值（N/mm2），按附表1–2取用；b——矩形截面宽度（mm）；x——混凝土受压区计算高度（mm）；h0——截面有效高度（mm）；f y——受拉钢筋的强度设计值（N/mm2），按附表1–5取用；A s——受拉钢筋的截面面积（mm2）；K——承载力安全系数, 按表1–7取用。

利用基本公式进行截面计算时，必须求解方程组，比较麻烦。

为简化计算，将式（1）、(2）改写如下：将ξ=x/h0代入公式（1）、(2)，并引入截面抵抗矩系数αs，令αs =ξ（1–ξ）（3）则基本公式改写为：f c bξh0=f y A s（4）KM≤αs f c bh02（5）由式（4）可得：ρ= ξf c/f y基本公式是根据适筋破坏的情况推导出来的。

因此，它的适用条件为：（1）ρ≤ρmax或x ≤ξb h0或ξ≤ξb，以防止发生超筋破坏，ρmax=ξb f c/f y；基本公式是依据适筋构件破坏时的应力图形情况推导的，当受拉钢筋屈服的同时，受压区混凝土也达到极限压应变εcu，梁发生的临界破坏状态，就是适筋梁与超筋梁的界限。

但为了结构的安全，更有效地防止发生超筋破坏,，应用基本公式和由它派生出来的公式计算时，必须符合此条件。

（2）ρ≥ρmin，以防止发生少筋破坏钢筋混凝土梁板构件破坏时承担的弯矩等于同截面素混凝土梁板构件所能承担的弯矩时的受力状态，为适筋破坏与少筋破坏的分界。

这时梁板的配筋率应是适筋梁板的最小配筋率。

《规范》不仅考虑了这种“等承载力”原则，而且还考虑了混凝土的性质和工程经验等。

因此，基本公式应符合此条件。

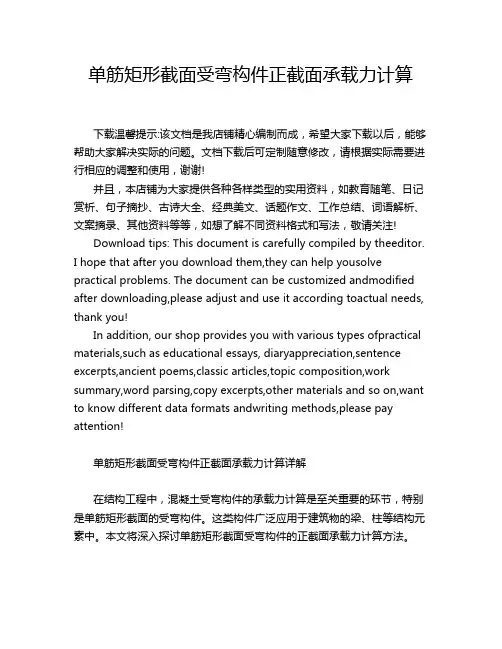

单筋矩形截面受弯构件正截面承载力计算下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!单筋矩形截面受弯构件正截面承载力计算详解在结构工程中，混凝土受弯构件的承载力计算是至关重要的环节，特别是单筋矩形截面的受弯构件。

3单筋矩形截面受弯构件正截面承载力计算单筋矩形截面受弯构件是一种常见的结构构件，广泛应用于建筑、桥梁、机械等领域。

它的正截面承载力是指在构件所受到的弯矩作用下，正截面能够承受的最大力矩值。

单筋矩形截面受弯构件的正截面承载力计算一般按照以下步骤进行：1.假设构件正截面处于弹性阶段，根据材料的弹性力学理论，正截面的受弯应力与弯曲弯矩之间的关系为σ=M/W，其中σ为正截面的受弯应力，M为弯矩，W为截面抗弯矩。

2.计算截面抗弯矩W。

对于单筋矩形截面，一般可将其简化为矩形截面，截面抗弯矩W为b*h^2/6，其中b为矩形截面的宽度，h为矩形截面的高度。

3.根据构件的几何尺寸和受力情况，计算弯矩M。

弯矩的计算可以采用静力学方法或者有限元分析方法。

静力学方法一般是通过平衡方程来计算弯矩，有限元分析方法则利用计算机模拟构件的力学行为，得到准确的弯矩数值。

4.将步骤1和步骤2得到的结果代入公式σ=M/W，计算出正截面的受弯应力。

5.根据材料的强度理论或者试验结果，确定构件正截面的抗弯强度。

抗弯强度一般是指正截面可以承受的最大受弯应力。

6.比较步骤4计算出的受弯应力与步骤5确定的抗弯强度，如果受弯应力小于抗弯强度，则正截面具有足够的承载力；如果受弯应力大于抗弯强度，则正截面不能承受所施加的弯矩。

7.如果正截面的承载力不足，可以通过增加构件的尺寸或者采用其他形状的截面来增加其抗弯强度。

需要注意的是，以上的计算步骤是在构件正截面处于弹性阶段的假设下进行的。

如果构件正截面处于塑性阶段或者受到其他复杂的荷载作用，需要进行强度计算，采用不同的计算方法和理论，并考虑构件的完全塑性铰的形成等因素。

总而言之，单筋矩形截面受弯构件正截面承载力的计算是一项重要的结构设计工作，需要根据构件的几何尺寸、材料的性能以及受力情况等因素进行详细的计算分析，确保构件的安全可靠。
