园林景观总平面施工图绘制园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。
总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。
当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。
一、总平面施工图绘制总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。
总平面里的尺寸和高程的度量单位都是“米”。
图2.23 景观施工图总平面(谭姝曼绘制)二、竖向设计图绘制竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。
图2.24 竖向设计图三、景观网格放样图景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。
景观网格放样图的绘制要点如下:①方格网大小:根据项目的不同,所用方格网的大小也不同。
一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。
常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。
大尺寸网格线用粗线区别。
网格应全面覆盖场地的施工范围。
②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。
施工图阶段总平面设计制图要求一、《建筑工程设计文件编制深度规定》(2008年版)中规定：4. 2 总平面4．2. 4 总平面图。
1 保留的地形和地物；2 测量坐标网、坐标值；3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置；4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数；5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)；6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。
如有消防车道和扑救场地，需注明；7 指北针或风玫瑰图；8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”；9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标网的相互关系)、补充图例等。
4．2．5 竖向布置图。
1 场地测量坐标网、坐标值；2 场地四邻的道路、水面、地面的关键性标高；3 建筑物和构筑物名称或编号、室内外地面设计标高、地下建筑的顶板面标高及覆土高度限制；4 广场、停车场、运动场地的设计标高，以及景观设计中水景，地形、台地、院落的控制性标高；5 道路、坡道、排水沟的起点、变坡点、转折点和终点的设计标高(路面中心和排水沟顶及沟底)、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡、立道牙或干道牙，必要时标明道路平曲线及竖曲线要素；6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度；7 用坡向箭头表明地面坡向；当对场地严整要求严格或地形起伏较大时，可用设计等高线表示。
地形复杂时宜表示场地剖面图；8 指北针或风玫瑰图；9 注明尺寸单位、比例、补充图例等。
4. 2. 6 土石方图。
1 场地范围的测量坐标(或定位尺寸)；2 建筑物、构筑物、挡墙、台地、下沉广场、水系、土丘等位置(用细虚线表示)；3 20m×20m或40m×40m方格网及其定位，各方格点的原地面标高、设计标高、填挖高度、填区和挖区的分界线，各方格土石方量、总土石方量；4 土石方工程平衡表(见表4．2．6)。

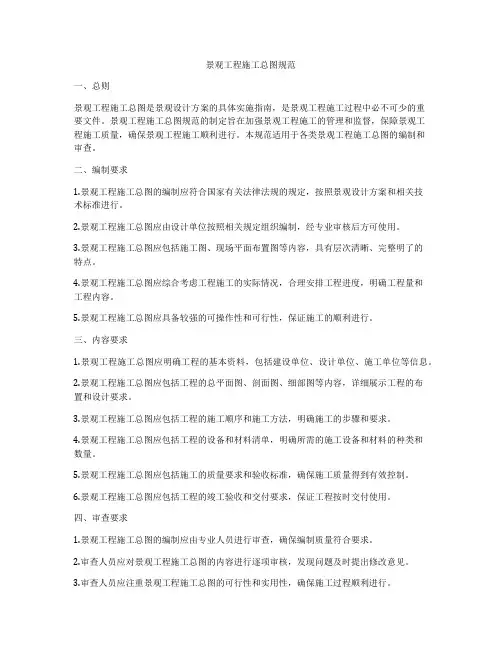

景观工程施工总图规范一、总则景观工程施工总图是景观设计方案的具体实施指南，是景观工程施工过程中必不可少的重要文件。
景观工程施工总图规范的制定旨在加强景观工程施工的管理和监督，保障景观工程施工质量，确保景观工程施工顺利进行。
本规范适用于各类景观工程施工总图的编制和审查。
二、编制要求1.景观工程施工总图的编制应符合国家有关法律法规的规定，按照景观设计方案和相关技术标准进行。
2.景观工程施工总图应由设计单位按照相关规定组织编制，经专业审核后方可使用。
3.景观工程施工总图应包括施工图、现场平面布置图等内容，具有层次清晰、完整明了的特点。
4.景观工程施工总图应综合考虑工程施工的实际情况，合理安排工程进度，明确工程量和工程内容。
5.景观工程施工总图应具备较强的可操作性和可行性，保证施工的顺利进行。
三、内容要求1.景观工程施工总图应明确工程的基本资料，包括建设单位、设计单位、施工单位等信息。
2.景观工程施工总图应包括工程的总平面图、剖面图、细部图等内容，详细展示工程的布置和设计要求。
3.景观工程施工总图应包括工程的施工顺序和施工方法，明确施工的步骤和要求。
4.景观工程施工总图应包括工程的设备和材料清单，明确所需的施工设备和材料的种类和数量。
5.景观工程施工总图应包括施工的质量要求和验收标准，确保施工质量得到有效控制。
6.景观工程施工总图应包括工程的竣工验收和交付要求，保证工程按时交付使用。
四、审查要求1.景观工程施工总图的编制应由专业人员进行审查，确保编制质量符合要求。
2.审查人员应对景观工程施工总图的内容进行逐项审核，发现问题及时提出修改意见。
3.审查人员应注重景观工程施工总图的可行性和实用性，确保施工过程顺利进行。
4.审查人员应对景观工程施工总图的合理性和科学性进行评估，确保工程施工进度和质量得到有效控制。
五、附则1.本规范自发布之日起施行，原有规范与本规范存在冲突的，以本规范为准。
2.本规范的解释权归景观设计行业管理部门所有。
园林景观CAD制图规范在园林景观设计领域，CAD 制图是一项至关重要的工作。
准确、清晰、规范的 CAD 制图不仅能够有效地传达设计意图，还能为后续的施工和项目管理提供可靠的依据。
为了确保园林景观 CAD 制图的质量和效率，制定一套完善的制图规范是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面，如 A0、A1、A2 等。
一般来说，总平面图宜采用 A1 或 A0 幅面，分区平面图和详图可采用 A2 或 A3 幅面。
2、图框与标题栏采用标准的图框格式，包括公司名称、项目名称、图纸名称、比例、日期等信息。
标题栏的内容应清晰、准确，便于识别和管理图纸。
3、比例根据图纸所表达的内容和范围，选择合适的比例，如1:100、1:200、1:500 等。
同一套图纸中，尽量采用统一的比例，特殊情况可在图中单独标注。
4、单位统一采用毫米（mm）作为制图单位，确保尺寸的准确性和一致性。
二、图层管理1、图层设置合理设置图层，将不同类型的图形元素（如地形、植物、建筑、道路等）分别放置在不同的图层中。
为每个图层设置明确的名称、颜色和线型，以便于区分和管理。
2、图层顺序按照从上到下的顺序，依次排列地形、建筑、植物、道路等图层，保证图形的显示效果清晰合理。
3、图层锁定与隐藏在绘制过程中，对于已经完成或暂时不需要编辑的图层，可以进行锁定或隐藏，避免误操作。
三、图形绘制1、线条线条的类型（实线、虚线、点划线等）应根据图形的性质和用途进行选择。
线条的宽度应根据比例和表达的重点进行设置，一般粗线用于轮廓线，细线用于细节和标注。
2、字体选用标准的字体样式，如宋体、黑体等，确保字体清晰可读。
标注文字的高度应根据图纸比例和图面大小进行调整，一般为25mm 5mm。
3、尺寸标注尺寸标注应准确、清晰，包括线性尺寸、半径尺寸、角度尺寸等。
标注的位置应合理，不遮挡图形的重要部分，且便于阅读。
4、符号与图例制定统一的符号和图例，用于表示植物、铺装、灯具等元素。
园林景观制图标准一、总则1.0.1为了统一园林景观制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准是园林景观制图的基本规定，适用于总图、园建、结构、给水排水、绿化等各专业制图。
1.0.3本标准未详尽之处，应参照《房屋建筑制图统一标准》GB/T 50001-2001（以下简称《统一标准》）的相应规定以及各有关专业的制图标准。
1.0.4统一使用“天正建筑8”作图软件。
1.0.5按标准化模式作图，尽量统一。
（见标准图）二、排图与图号2.1图纸幅面2.1.1图纸幅面及图框尺寸，应符合《统一标准》的相关要求。
2.1.2图纸的短边一般不应加长，长边可加长；加长图纸须加图纸长度1/4的整数倍。
2.1.3一般A0～A3图纸宜横式使用；必要时，也可立式使用。
2.1.4A0和A1图纸一般用于总图或局部平面，A2图纸用于详图；如果无特殊要求，不用A3或A4图纸。
2.2图纸编排顺序2.2.1工程图纸应按专业顺序编排。
一般应为图纸目录、设计说明、总图、园建图、结构图、给水排水图、绿化图……等。
2.2.2各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
一般应从上到下，从左到右，先平立面、后剖面详图排列。
2.3图纸编号2.3.1工程名称、工程号需按统一要求填写（由项目负责人于前期制定标准图框）。
2.3.2图名应包括图纸内所有单个小图的全名；若图名位置有限，可将内容相同的小图名称合并后填写。
2.3.3图号按统一要求编写，排序及代码如下：目录 ML ML-1.0 / Ml-2.1说明 SM SM-1.0 / SM-2.1总图 ZP ZP-1.0 / ZP-2.1大样 BZ BZ-1.0 / BZ-2.1园建 J J-1.0 / J-2.1结构 G G-1.0 / G-2.1水施 SS SS-1.0 / SS-2.1电施 DS DS-1.0 / DS-2.1绿化 LS LS-1.0 / LS-2.1（一个编号只有一张图时，用前一种编号方法，如：J-1.0，J-2.0……一个编号有多张图时，用后一种编号方法，如：J-2.1，J-2.2……）三、图层与线宽3.0.1常用图层应分为自定义图层及天正自动生成图层。
园林景观制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
园林景观图纸设计十项要点图纸规范图纸要尽量符合国家建委的《建筑制图标准》的有关规定。
图纸尺寸如下：0号图841mm×1189mm，1号图594mm×841mm，2号图420mm×592mm，3号图297mm×420mm，4号图297mm×210mm。
4号图不得加长，如果要加长图纸，只允许加长图纸的长边，特殊情况下，允许加长1～3号图纸的长度、宽度，零号图纸只能加长长边，加长部分的尺寸应为边长的1/8及其倍数。
施工设计平面的坐标网及基点、基线一般图纸均应明确画出设计项目范围，画出坐标及基点、基线的位置，以便作为施工放线之依据。
基点、基线的确定应以地形图上的坐标线或现状图上工地的坐标据点、或现状建筑屋角、墙面，或构筑物、道路等为依据，必须纵横垂直，一般坐标网依图面大小每10m或20m、50m的距离，从基点、基线向上、下、左、右延伸，形成坐标网，并标明纵横标的字母，一般用A、B、C、D、……和对应的A，、B，、C，、……英文字母和阿拉伯数字1、2、3、4、……和对应的1，、2，、3，、4，、……，从基点0、0，坐标点开始，以确定每个方格网交点的纵横数字所确定的坐标，作为施工放线的依据。
施工图纸要求内容图纸要注明图头、图例、指北针、比例尺、标题栏及简单的图纸设计内容的说明。
图纸要求字迹清楚、整齐，不得潦草；图面清晰、整洁，图线要求分清粗实线、中实线、细实线、点划线、折断线等线型，并准确表达对象。
图纸上文字、阿拉伯数字最好用打印字剪贴复印。
施工放线总图。
主要表明各设计因素之间具体的平面关系和准确的位置、道路、广场、桥梁、涵洞、树种设计的种植点、园灯、园椅、雕塑等全园设计内容。
地形设计总图。
地形设计主要内容：平面图上应确定制高点、山峰、台地、丘陵、缓坡、平地、微地形、丘阜、坞、岛及湖、池、溪流等岸边、池底等的具体调高程，以及入水口、出水口的标高。
此外，各区的排水方向，雨水汇集点及各景区园林建筑、广场的具体高程。
园林景观设计制图规范（适⽤于规范制图）春⾬原⾊制图规范景观设计制图规范主编：校对：审定：编者单位：编制⽇期：⽬录 (1)第⼀章：总则第⼆章：制图规范⼀.⼀般规定1.图幅、⽐例 (2)2.图层 (3)3.图线、图例 (4)4.⽂字标注 (5)5.尺⼨标注 (6)6.常⽤符号 (7)⼆.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.⼩品 (15)7.⽔电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规范设置第四章：图纸内容及要求⼀.⽅案设计图(⼀)⽅案设计展板(⼆)⽅案设计图册(三)⽅案设计幻灯演⽰⽂件⼆.扩⼤初步设计图第五章：附图第⼀章总则1.为了统⼀我公司制图规则，保证制图质量，提⾼制图效率，做到图⾯清晰、简明、规范、美观，符合我公司设计、审算、施⼯、存档的要求，制定本标准。
2.本标准以国家现⾏制图标准为依据，结合我公司的制图风格及经验编制⽽成。
3.本标准适⽤于春⾬计算机制图。
4.图纸必须以mm为单位按实际尺⼨精确绘制；图⾯总体布局均衡、整齐、清晰、美观。
第⼆章制图规范第⼆章(⼀) ⼀般规定第⼀节图幅、⽐例⼀.图纸幅⾯：1.图框位置：春⾬04/e春⾬/⽂件/天下图框2.图纸加长规定：图纸的短边⼀般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为⽔平边称为⽴式。
⼀般A0~A3图纸宜横式使⽤；必要时，也可⽴式使⽤。
4.⼀个⼯程设计中，使⽤的图纸⼀般不宜多于两种幅⾯，不含⽬录及表格所使⽤的幅⾯。
5.为⽅便出图，每张图纸图框下应标明图幅、⽐例；图纸⽂件名应按如下格式保存：“图号/图名/图幅-⽐例”，例如：“JS2廊架施⼯设计A2-30”。
⼆.⽐例：1.绘图所⽤的⽐例，应根据图样的⽤途与被绘对象的复杂程度，从表2中选⽤，并优先选⽤表中常⽤⽐例。
2.⼀张图纸内，应以⼀种⽐例为主，且单张图纸内所⽤⽐例不宜超过3种。
园林景观制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
园林植物景观设计图纸要求园林植物景观设计图纸是设计师将创意和想法转化为具体可实施的方案的重要工具。
它不仅能够清晰地展示设计的布局、植物配置和景观效果，还能为施工人员提供准确的指导，确保设计理念得以完美实现。
以下是对园林植物景观设计图纸的一些基本要求。
一、图纸比例与尺寸设计图纸应根据项目的规模和复杂程度选择合适的比例。
常见的比例有 1:100、1:200、1:500 等。
在确定比例后，要确保图纸的尺寸能够清晰、完整地呈现设计内容，同时便于携带和查阅。
一般来说，A3 或A2 尺寸的图纸较为常用。
二、图纸内容1、总平面图总平面图是整个园林植物景观设计的宏观展示，应包括场地的边界、地形、建筑物、道路、水体等主要元素。
植物的分布应以图例的形式标注出来，同时要注明不同区域的植物种类和数量。
此外，还需标注出主要的景观节点、视线焦点和出入口位置。
2、植物配置图植物配置图是详细展示植物种植位置和组合方式的图纸。
要准确标注出每棵植物的种类、规格（如胸径、高度、冠幅等）和种植间距。
对于组团式种植的区域，要标明组团的范围和内部植物的层次结构。
3、剖面图剖面图可以帮助人们更好地理解园林景观的竖向关系，包括地形的起伏、植物的高低错落和空间层次。
剖面图应选取具有代表性的位置，如坡地、水岸、建筑周边等，并标注出相应的标高和尺寸。
4、效果图效果图能够直观地展示园林植物景观的最终效果，给人以强烈的视觉冲击。
效果图可以是手绘的，也可以是电脑渲染的，要尽可能真实地反映出植物的色彩、形态和质感，以及整体的景观氛围。
5、局部放大图对于一些重要的景观节点或复杂的植物配置区域，可以绘制局部放大图，以便更清晰地展示细节。
局部放大图应包括植物的名称、规格、种植方式和与周边环境的关系。
6、苗木表苗木表是对植物配置的详细说明，应列出植物的中文名、拉丁名、规格、数量、习性和养护要求等信息。
苗木表的编制要准确、规范，便于采购和施工。
三、标注与图例图纸中的标注要清晰、准确，包括尺寸标注、标高标注、植物标注和文字说明等。
一、景观出图标准二、景观施工图图纸细目及内容说明三、私家花园划分标准景观大类:园林总平规划景观中类:私家花园划分标准类型私家花园编号BL—SJ01项目所有项目设计说明本标准适用于成都地区项目首层私家花园的划分，各景观设计单位均按以下标准划分私家花园以及提交成果。
私家花园划分标准1.总体原则:经济适用；面积适中原则以及地形地貌；防止住宅小，花园过大现象;2.私家花园编号原则：根据已确定的销售编号标注；（建筑设计必须提供建筑首层平面并标注与销售一致的房屋编号）；3.划分原则：（1）至少保证有一个阳台或门洞可以进出私家花园；各私家花园领域不能侵占相邻住户地盘,必须仔细分析,避免交房后闹矛盾；（2）边框线与建筑边界尽量平行，横平竖直；局部异形例外；（3）单元之间按对分原则；相同户型尽量按统一原则；(4)栋与栋之间区域，经分析若无其他通道,可按对分原则；如果私密性较若，靠园路一侧必须退够距离，局部种植苗木遮挡；需留疏散通道或检修通道时，通道宽度至少1。
5米宽；（5）与围墙临界面处理：若面积适中且无物业巡更道要求，围墙边界即为私家花园边界；反之需单独设置绿化分隔，并预留巡更通道；(6）与消防道路临界处理:私家花园边界至少距离消防道路2米以上；（7）复核标高,私家花园与建筑正负零高差太大，且利用价值较低,建议不再计入私家花园面积，特殊情况特殊分析；(8)与建筑给排水图核对，避让电表井、雨污水井位置(尽量在某一户内,少对分）、地下室消防水池取水口位置、化粪池位置，必要时舍弃私家花园,预留检修通道和疏散通道；特殊情况必须反馈给排水设计(主要调整雨污水井位置以及化粪池位置）调整图纸；4.图纸文件表达原则：（1）线型要求：建筑线型全部按灰色（8#色）线型表示并注明建筑栋号与单元号，私家花园边框线按黄色(2#色）线型表示；(2）数据写法要求:私家花园图纸上的面积数据为图纸实际测量数据取整数；（3）其他物件标注要求：在私家花园内靠近建筑墙体的风井口、以及地下室独立风井口必须用引线醒目的标注出来；(4）图纸右下方必须注明：①本图纸中所标注面四、景观设计标准模块景观大类：道路景观景观中类：道路做法类型2。
园林景观CAD制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD 制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
居住区设计规范第一部分住宅设计统一技术措施一. 总平面设计1. 间距1.1 建筑平面搭接错位时，h值（净尺寸）不宜大于2.4m，以免影响采光。
2. 消防2.1 总图中应做好消防车道及消防车登高面设计，注意人车分流；当消防车道下面为地下室时，结构应考虑消防车总重300KN荷载。
2.2 登高面2.2.1 登高面宜在用地红线内解决，条件限制时可利用绿化带作登高面，但绿化带下应设硬地，并按消防车总重300KN计算。
2.2.2 当建筑物凹入处进深不大于4m（净宽）时，该凹入范围可计入1/4周边长度算作登高面；如凹槽宽度不大于2.5m（净宽），该宽度可不计入建筑周边总长度。
2.3 消防车道2.3.1 高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。
2.3.2 消防车最小转弯半径：高层12m，多层9m。
2.3.3 消防车道最小宽度：登高面处6m，其它处4m。
2.3.4 消防车道的坡度：登高面≯1％，其它处≯7％。
道路边缘至建筑物、构筑物的最小距离大于等于1500mm转弯半径：12m（小区道路转弯处保证视线通透，种植灌木时高度应小于0.6 m，其枝叶不应伸入至路面空间内）万科集团园林景观设计细则一、总体设计要求1 整体规划注重形成项目地貌,同时考虑的土方平衡。
2 要重点考虑小区内部之重点部位，如销售厅周边、会所周边及小区主入口等设计。
3 景观设计师要与建筑师进行充分的合作与沟通，配合建筑设计院对建筑立面风格设计、土方工程量、护坡、基础处理等提出合理化建议。
4 设计必须将工程造价控制在发展商的预算范围内，要因地制宜，充分考虑武汉地区的实际状况：当地树种、当地材料、施工水平等因素，不应选用过于昂贵的装饰材料及过于繁琐的施工工艺，力争用较低的价格获得优良的效果。
处理地型尽可能减少挡土墙的出现，减低其工程造价，并能提出巧妙构思解决高差问题。
5 项目环境设计适当考虑无障碍设计。
ES 15 宇休16 符号尿1 17 尺寸标注28 常用图例30施工固绘制前的世畜工柞34 各生要圏纸要求37 遐十原则42 技术賽我60 构适物60 图迅要董70 拿考图篁73结束88目录 目的 工作目插 施工圏说计总要茨 规范引用文件 籠工圍设计的主要内客 施工鬥设计的主赛因吒 图纸版本 图紙幅面 囹紙标題栏 縫囹比例 10II15146目录 CONTENTS12 3 89园林垦观设计1的要求（提高园林景观设目的为使项目设i傭足景观舒适.2工作目标规范化标准化提高®it的工作效率网络化便于造价经济.管理安全、维修方便计质量和品质园林臬观设计4规范性引用文井GB/T50103-2001总图制图标准GB/T 50001-2001房屋建筑剧国统一标准林基本术语标准CJJ/T 85-2002 城市绿地分类标CJJ/T 91-2002施工工艺及施工操作规程园林養建筑穩结构.给排水給电气等相关规范施工图设计总要求施工图的设计文杵要完整，内容.深度要符合要 求 < 圏城要准确清晰，整个文件要经过严格校审r 避免园林垦观设计3深化设计十精细施工二完美工程EM 作昔.漏■碰.缺"园林景观设i+ O图纸幅面注喪中尺寸单位丸戟（mm）. ftHKg幅尙标准圉框棍据圏纸内容需要在长向（L 边）加氏1/4的整数倍.A4图一般无加长圍鳳建总圉部分采用AZ AD圉幅（H0E 纸内容需養”同丘图莊魏一）外「其它详Effiffi采用A2圉幅.根据图纸屋可分册裝订.图纸标题栏图纸标题栏设计阶段壇写本套所的主的设计翫段签名区】页目主持由価目罰■主持人签宇设n■由本抵囲的设计者签字制圏由本抵圉的维制舂签字校核由本张圉纸的校瑚昔签宇■ ■ ■■ ------------------------------------------ ------------ ™ —J£腌*WUI鋼轴94MKAM1M*£H IWMVNG sutr 岀图章园林星观设计91园林星现设计9公司名称为中文公司名称业主*工程名称酹蛀名称程名称图纸签发参考壇写图SS磁的專号”说明，日期版权中英文注名的版式权归雇权岡林頁观设计 183设计原则 道路设计原则 明确的导向性通过直路的尺虞路面质址tm 色彩的选擇强调融 级别. 強化观景视线遭路两测设置耀化带•交賈口设置绿地环乌.内种植物 形负重要的視罐儒点口便捷的连通性休阖性人行步道*园道器连花台*亭廊.水皋、舊乐场 等.孫毎休闲空问的有庙展开.字体图祗上需书写的文亨\数录 符号等tf 均应笔栩清晰*宇体端正r 嫌 列整齐口 SRift 明的汉宇、拉丁安吐 阿拉O毁宇和黔马数宇应采用 仿 5m_GE 12312「其高度(h)与ifeg(w)的题应符合：w/hsl^l.5 文字字高选烽:尺寸你注數宇*拆注文宇、 内交宇选用字高为3~ 3园林星观盪计 125mm 7mm 2 • 5 m m牡 bCX ； :心 个打此6林朋' (9. W0» (6. W) 3, EOQ 园桃景观设计 13-5 标高 L ⑹牛件II 筑标甌符勺 【门标血的押向园H^®i£计 13-7 符号标注 素引 符号索引出的详圏应画出详圏符号来表示详圏时＜2罰輪号 详图誇号収粗实绘绘制育径为Mmm 的鈕”当徉图与按赛引的圏样不 在同一张圏纸内时.可用细略在详圏倚号内圖一水平直径” HAtt 号骑含义为：上彳亍为详圏编号f 下行为被索引圏旣的 图号. / C 、柯 0; 匸丿L 洋朋叩・善*1仙圧抑 L» S 厂1*閘酌担耳 1 it«'ll 符号标注136道号标注标高标高杲主建策物高險的另一种尺寸膨S其标注方式应滿足下列规走：个体建筑物團样上曲标高苻号IU囲实线绘制°谨常用下囹（a）左團所示的形式；如标®立置不够，可按下囿（a）右圏所示形式绘制。
关于明确建设项目附属绿化工程绿化设计总平面图制图标准及要求的通告各建设项目单位：为进一步完善我市建设项目附属绿化工程设计方案审查行政许可事项，提高审查工作效率，经研究，我局要求所有建设项目的报建图纸在满足《长沙市建设项目附属绿化工程设计方案审查程序性规定》要求的基础上，还须单独提供绿化设计总平面图，该图纸将作为审查的重点。
现将绿化设计总平面图制图标准及要求明确如下：1、绿化设计总平面图应单独提供2份cad蓝图，并加盖具有风景园林工程设计资质的设计单位法人章。
图纸比例尺为1:500或1:300。
图纸上方应标出项目名称及图纸名称等相关信息（如：某小区绿化设计总平面图）。
2、绿地布局应明确示意，界定每块绿地的边界和范围。
每块绿地应采用填充的方式进行表达，小区内公共绿地和其他附属绿地应采用不同的填充方式。
为表达清晰，铺装装饰线不宜在图中体现。
项目重点区域（临城市道路的绿化、消防扑救面、消防通道两侧、主次入口处、屋顶花园等）应标示出主要乔木种植点及其树种。
3、标出主要地形的竖向标高，包括水面及池底标高、地下建筑顶板种植区域及覆土标高、挡土墙护坡标高、屋顶绿化建筑顶及覆土标高。
4、标出主要尺寸，包括临城市道路绿带宽度尺寸、在绿带内设置的出入口宽度尺寸、建筑退让尺寸、组团绿地尺寸、道路及主要游路宽度尺寸等。
5、标出用地红线、绿线、地下车库范围线、建筑边线、组团绿地边线、采取微地形处理区域的等高线等，上述各线应标示清晰。
6、标出建筑栋号数及层数。
7、项目用地范围内在城市控规中有两个或两个以上不同性质地块的，应标出用地块地界线。
界线上若布置有构筑物（如挡土墙、通透式围墙等），应在图纸上明确标示出。
8、在原审定规划总平面图的基础上，绿化设计方案中补充增加绿地的，应在图纸中标示出增加绿地的示意及其尺寸和面积。
9、提供经济技术指标表。
附：经济技术指标表（样表）注：1、该指标表内所有指标均为项目有效用地范围内的各项指标，不包括代征代建的公共绿地及广场用地等，代征代建的公共绿地和广场用地须单独提供经济技术指标表。
园林景观总图要求第一篇：园林景观总图要求最全景观设计施工图审图要点以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结，和国家相关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。
【硬景设计】一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计，注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。
消防车最小转弯半径：高层12m，多层9m。
消防车道最小宽度：登高面处6m，其它处4m，可做成隐性消防通道。
消防车道的坡度：登高面≯1％，其它处≯7％。
消防车道距建筑物距离宜≮5m。
2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不造成干扰。
当商住楼住户大堂与流量大的商业服务空间临近时，商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避免人、货流交叉，减少交通安全隐患。
3.无障碍设计应考虑无障碍设计，各内容应满足规范或业主认可。
4.安全性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求（高度要在1050㎜以上）。
/ 14 汀步小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上。
5.居住区道路宽度 6.道路及绿地最大坡度二、总图设计图纸1.图纸目录图纸名称与图号要准确。
2.设计总说明要包含（不限于）以下内容：工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。
3.总平面图重点要求所采用的底图为最终确定的建筑规划总平图，并且各种建筑出地面部分已全部画出，位置尺寸准确。
图纸要涵盖全部的设计范围，无缺失漏画。
图纸中要包含所设计的全部硬质景观，且尺寸与大样图一致，位置准确。
正确的指北针与比例尺。
道路等要满足规范等的要求。
4.索引平面图底图是最终正确的景观平面图。
所有的硬质景观均有大样详图索引，没有漏标。
最全景观设计施工图审图要点以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结，和国家相关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。
【硬景设计】一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计，注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m 回车场。
消防车最小转弯半径：高层12m，多层9m。
消防车道最小宽度：登高面处6m，其它处4m，可做成隐性消防通道。
消防车道的坡度：登高面≯1％，其它处≯7％。
消防车道距建筑物距离宜≮5m。
2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不造成干扰。
当商住楼住户大堂与流量大的商业服务空间临近时，商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避免人、货流交叉，减少交通安全隐患。
3.无障碍设计应考虑无障碍设计，各内容应满足规范或业主认可。
4.安全性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求（高度要在1050㎜以上）。
汀步\小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上。
5.居住区道路宽度6.道路及绿地最大坡度二、总图设计图纸1.图纸目录图纸名称与图号要准确。
2.设计总说明要包含（不限于）以下内容：工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。
3.总平面图重点要求所采用的底图为最终确定的建筑规划总平图，并且各种建筑出地面部分已全部画出，位置尺寸准确。
图纸要涵盖全部的设计范围，无缺失漏画。
图纸中要包含所设计的全部硬质景观，且尺寸与大样图一致，位置准确。
正确的指北针与比例尺。
道路等要满足规范等的要求。
4.索引平面图底图是最终正确的景观平面图。
所有的硬质景观均有大样详图索引，没有漏标。
硬质景观索引无重复，索引图号与后面对应的索引详图号一致。
5.总平面放线网络图（坐标定位图）、总平面放线尺寸图底图是最终正确的景观平面图。
各硬质景观与道路广场要给出准确的坐标定位，或图纸给出易找的网络定位原点。
各硬质景观与道路广场要给出正确的尺寸标注，圆形、弧形要标明半径（或直径）并且还要给出圆心的坐标点，并且弧形还要标注出弧度。
6.铺装总平面底图是最终正确的景观平面图。
各道路广场是否均注明了铺装面层所用材料的材质（含尺寸、厚度、色彩）。
不能完全注明材料的区域要给出大样索引图号，在大样图中标明所用材料的材质。
各种铺装可采用不同的填充图案加以区分，不同铺装分界处要画出明确的分界线。
要给出物料统计表，列出各种铺装的面积及具体材质。
7.竖向总平面图底图是最终正确的景观平面图。
所标注的标高要统一，绝对禁止相对标高与绝对标高同时出现的情况。
场地标高与排水坡度不能有矛盾。
不能有标注错误。
所有场地不能有漏标。
各坡度是否满足无障碍设计规范的要求。
水景深度、防护墙体是否满足设计规范要求。
8.户外家具平面布置图底图是最终正确的景观平面图。
室外标志系统是否满足物业要求。
室外休息坐椅、凳布置是否合理。
室外垃圾桶等布置是否满足需要，位置安排是否合理，其选址应注意减少混乱且方便易达。
三、节点详图1.广场道路铺装道路要一次设计到位，避免纠纷。
广场铺装以硬质材料为主，形式及色彩搭配应具有一定的图案感，不宜采用无防滑措施的光面石材、地砖、玻璃等。
广场出入口应符合无障碍设计要求。
广场等处要给出做法或图案大样，如图案中有异型的面层材料，要给出异型的面层材料的大样图（要标明详细尺寸）。
除小园路外，道路应设置路牙，避免草地高于路面，造成雨水泥水流到道路上，路牙高度一般100-150mm为宜。
道路、广场的砼板要每隔4-6米留条伸缩缝。
间隔60米应留一胀缝。
要给出各种不同铺装及道路的剖面做法详图。
2.健身、游乐场所健身运动、游乐场应分散在住区、方便居民就近使用又不扰民的区域，不允许有机动车和非机动车穿越运动场地。
运动区应保证有良好的日照和通风，地面宜选用平整防滑适于运动的铺装材料，同时满足易清洗、耐磨、耐腐蚀的要求。
室外健身器材要考虑老年人的使用特点，要采取防跌倒措施。
儿童游乐场应该在景观绿地中划出固定的区域，一般均为开敞式。
游乐场地必须阳光充足，空气清洁，能避开强风的袭扰。
应与住区的主要交通道路相隔一定距离，减少汽车噪声的影响并保障儿童的安全。
游乐场的选址还应充分考虑儿童活动产生的嘈杂声对附近居民的影响，离开居民窗户10m远为宜。
儿童游乐场周围不宜种植遮挡视线的树木，保持较好的可通视性，便于成人对儿童进行目光监护。
儿童游乐场地面铺装最好用弹性材料，游戏场内避免有坚硬的石头等硬物，避免儿童受到伤害。
3.硬质景观小品通常要有平面大样、立面、剖面、及结构剖面图，如比较复杂的还应该有细部做法大样图。
（1）便民设施便民设施包括有音响设施、自行车架、饮水器、垃圾容器、座椅（具），以及书报亭、公用电话、邮政信报箱等。
音响设计外形可结合景物元素设计。
音箱高度应在0.4-0.8m之间为宜，保证声源能均匀扩放，无明显强弱变化。
音响放置位置一般应相对隐蔽。
自行车在露天场所停放，应划分出专用场地并安装车架。
自行车架分为槽式单元支架、管状支架和装饰性单元支架，占地紧张的时候可采用双层自行车架，自行车架尺寸要满足要求。
饮水器的高度宜在800mm左右，供儿童使用的饮水器高度宜在650mm左右，并应安装在高度100-200mm左右的踏台上。
饮水器的结构和高度还应考虑轮椅使用者的方便。
垃圾容器分为固定式和移动式两种。
普通垃圾箱的规格为高60-2000px，宽50-1500px。
放置在公共广场的要求较大，高宜在2250px左右，直径不宜超过1875px。
室外座椅（具）的设计应满足人体舒适度要求，普通座面高38-1000px，座面宽40-1125px，标准长度：单人椅1500px左右，双人椅3000px左右，3人椅4500px左右，靠背座椅的靠背倾角为100-110°为宜。
座椅（具）材料多为木材、石材、混凝土、陶瓷、金属、塑料等，应优先采用触感好的木材，木材应作防腐处理，座椅转角处应作磨边倒角处理。
（2）信息标志：各种标志应确定统一的格调和背景色调以突出物业管理形象。
（3）栏杆、扶手：栏杆大致按高度尺寸分为以下3种：矮栏杆，高度为30-1000px，不妨碍视线，多用于绿地边缘。
也用于场地空间领域的划分。
高栏杆，高度在2250px左右，有较强的分隔与拦阻作用。
防护栏杆，高度在100-3000px以上，超过人的重心，以起防护围挡作用。
一般设置在高台的边缘，可使人产生安全感。
扶手，设置在坡道、台阶两侧，高度为2250px左右，室外踏步级数超过了3级时必须设置扶手，以方便老人和残障人使用。
供轮椅使用的坡道应设高度0.65m与0.85m两道扶手。
（4）围栏、栅栏围栏、栅栏具有限入、防护、分界等多种功能，立面构造多为栅状和网状、透空和半透空等几种形式。
围栏一般采用铁制、钢制、木制、铝合金制、竹制等。
栅栏竖杆的间距不应大于110mm。
围栏、栅栏设计高度：（5）挡土墙挡土墙的形式根据建设用地的实际情况经过结构设计确定。
挡土墙必须设置排水孔，一般为3m2设一个直径75mm的排水孔，墙内宜敷设渗水管，防止墙体内存水。
钢筋混凝土挡土墙必须设伸缩缝，配筋墙体每30m设一道，无筋墙体每10m设一道。
（6）坡道居住区道路最大纵坡不应大于8％；园路不应大于4％；自行车专用道路最大纵坡控制在5％以内；轮椅坡道一般为6％；最大不超过8.5％，并采用防滑路面；人行道纵坡不宜大于2.5％。
（7）台阶台阶的踏步高度（h）和宽度（b）是决定台阶舒适性的主要参数，两者的关系如下：2h+b=60-150px为宜，一般室外踏步高度设计为300px-400px，踏步宽度750px-875px。
低于250px的高差，不宜设置台阶，可以考虑做成坡道。
台阶长度超过3米或需改变攀登方向的地方，应在中间设置休息平台，平台宽度应大于1.2m，台阶坡度一般控制在1/4-1/7范围内，踏面应做防滑处理，并保持1％的排水坡度。
为了方便晚间人们行走，台阶附近应设照明装置，人员集中的场所可在台阶踏步上暗装地灯。
（8）种植容器花盆花草类盆深500px以上，灌木类盆深1000px以上，中木类盆深1125px以上。
花盆用材，应具备有一定的吸水保温能力，不易引起盆内过热和干燥。
树池深度至少深于树根球以下250mm。
4.雕塑雕塑需雕塑厂家进行二次深化设计。
雕塑在布局上一定要注意与周围环境的关系，恰如其分地确定雕塑的材质、色彩、体量、尺度、题材、位置等，展示其整体美、协调美。
雕塑应具有时代感，要以美化环境保护生态为主题，体现住区人文精神。
以贴近人为原则，切忌尺度超长过大。
更不宜采用金属光泽的材料制作。
5.水景水景设计应结合场地气候、地形及水源条件。
根据设计确定适当的防水方式。
（1）瀑布跌水瀑布按其跌落形式分为滑落式、阶梯式、幕布式、丝带式等多种，并模仿自然景观，采用天然石材或仿石材设置瀑布的背景和引导水的流向（如景石、分流石、承瀑石等），考虑到观赏效果，不宜采用平整饰面的白色花岗石作为落水墙体。
为了确保瀑布沿墙体、山体平稳滑落，应对落水口处山石作卷边处理，或对墙面作坡面处理。
瀑布因其水量不同，会产生不同视觉、听觉效果，因此，落水口的水流量和落水高差的控制成为设计的关键参数，居住区内的人工瀑布落差宜在1m以下。
跌水是呈阶梯式的多级跌落瀑布，其梯级宽高比宜3∶2-1∶1之间，梯面宽度宜在0.3-1.0m 之间。
（2）溪流溪流分可涉入式和不可涉入式两种。
可涉入式溪流的水深应小于0.3m，以防止儿童溺水，同时水底应做防滑处理。
可供儿童嬉水的溪流，应安装水循环和过滤装置。
不可涉入式溪流宜种养适应当地气候条件的水生动植物，增强观赏性和趣味性。
溪流的坡度应根据地理条件及排水要求而定。
普通溪流的坡度宜为0.5％，急流处为3％左右，缓流处不超过1％。
溪流宽度宜在1-2m，水深一般为0.3-1m左右，超过0.4m时，应在溪流边采取防护措施（如石栏、木栏、矮墙等）。
溪流水岸宜采用散石和块石，并与水生或湿地植物的配置相结合，减少人工造景的痕迹。
（3）大面积水池一般在水深0.3-1.5m，为了防止陆上动物的侵扰，池边平面与水面需保证有0.15m的高差。
不足0.3m的浅水池，池底可做艺术处理，显示水的清澈透明。
水深如超过50㎝，岸边必须加防护栏杆。
（4）喷泉喷泉所用喷头要适应场所的需要。
6.亭廊等景观构架（1）亭亭的形式、尺寸、色彩、题材等应与所在居住区景观风格相适应、协调。
亭的高度宜在2.4-3m，宽度宜在2.4-3.6m，立柱间距宜在3m左右（设计有特殊需要的除外）。
