电缆规格及截面积表

电线截面积电流对照表对于 1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃，长期连续90％负载下的载流量如下：1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I＝220伏×18安＝3960瓦横截面积2.5平方毫米铜芯电线4平方毫米6平方毫米2.5平方毫米铝芯电线4平方毫米6平方毫米XXX举例申明：////1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需求零丁的一条2.5平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得跨越25A(即5500瓦)，有人将衡宇内的电线调换成6平方毫米的铜线是没有效处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得跨越13A(即2800瓦)。

5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A允许长期电流16A～25A25A～32A32A～40A13A～20A20A～25A25A～32A在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

电缆直径和电线截面积电流对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

电力电缆桥架截面积计
S:托盘，梯架横截面积（m m2)K:裕量系
数,1.10~1.25
η:填充率，％，取40%,S D:电缆总截面积，mm2
n1,n2…电缆根数
d1,d2…电缆直径，mm
托盘，梯架横截面积的计算公式：S=KS D /η
S D =n 1*3.14*(d 1/2)2 +n2*3.14*(d2/2)2+…一致，不再单独列出；②交联聚乙烯绝缘聚烯烃护套无卤低烟耐火电力电缆（WDZB-YJV）近似外径数据单独列出；③电缆线芯的结构型式以紧压扇形为主。

注：①辐照交联聚烯烃绝缘低烟无卤护套电力电缆（WDZ-YJFE)、交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃环保型电缆（WDZA-YJV,WDZB-YJV,WDZC-YJV)的近似外径数据均与低压交联乙烯绝缘电力电缆（YJV）
面积计算表。

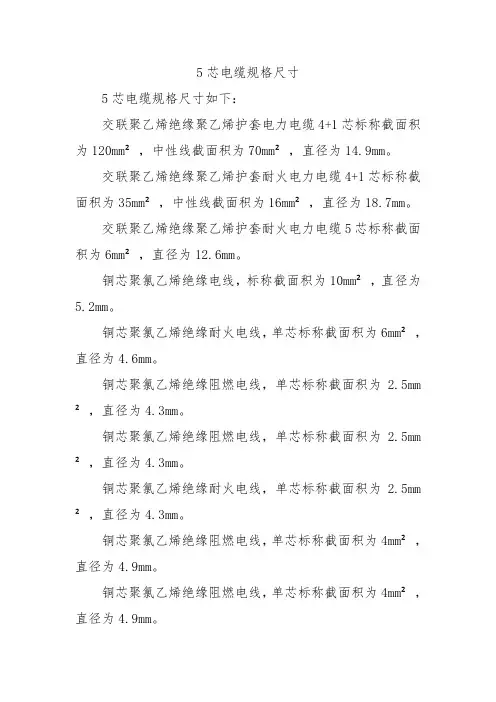

5芯电缆规格尺寸
5芯电缆规格尺寸如下：
交联聚乙烯绝缘聚乙烯护套电力电缆4+1芯标称截面积为120mm²，中性线截面积为70mm²，直径为14.9mm。

交联聚乙烯绝缘聚乙烯护套耐火电力电缆4+1芯标称截面积为35mm²，中性线截面积为16mm²，直径为18.7mm。

交联聚乙烯绝缘聚乙烯护套耐火电力电缆5芯标称截面积为6mm²，直径为12.6mm。

铜芯聚氯乙烯绝缘电线，标称截面积为10mm²，直径为5.2mm。

铜芯聚氯乙烯绝缘耐火电线，单芯标称截面积为6mm²，直径为4.6mm。

铜芯聚氯乙烯绝缘阻燃电线，单芯标称截面积为2.5mm ²，直径为4.3mm。

铜芯聚氯乙烯绝缘阻燃电线，单芯标称截面积为2.5mm ²，直径为4.3mm。

铜芯聚氯乙烯绝缘耐火电线，单芯标称截面积为2.5mm ²，直径为4.3mm。

铜芯聚氯乙烯绝缘阻燃电线，单芯标称截面积为4mm²，直径为4.9mm。

铜芯聚氯乙烯绝缘阻燃电线，单芯标称截面积为4mm²，直径为4.9mm。

电缆直径和电线截面积电流对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20 C时：17.5十截面积（平方毫米）=每千米电阻值（Q）75 C时：21.7十截面积（平方毫米）=每千米电阻值（Q）其压降计算公式（按欧姆定律）：V=R X A线损是与其使用的压降、电流有关。

其线损计算公式：P=V X AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量一一17A。

1.5平方毫米铜电源线的安全载流量一一21A。

2.5平方毫米铜电源线的安全载流量一一28A。

4平方毫米铜电源线的安全载流量一一35A6平方毫米铜电源线的安全载流量一一48A10平方毫米铜电源线的安全载流量一一65A。

16平方毫米铜电源线的安全载流量――91A25平方毫米铜电源线的安全载流量――120A。

单相负荷按每千瓦 4.5A （COS&=D，计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即：2.5平方毫米铜芯线=<4平方毫米铝芯线X 5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线X 5>30安培=6600 瓦；6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5 （平方毫米）就可以了其标准0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如： 2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方电缆线国家标准技术参数表0.3MM平方16 0.15MM 6A0.4MM平方23 0.15MM0.5MM平方28 0.15MM0.75MM平方42 0.15MM 14A1.5MM平方48 0.2MM 25A2.5MM平方19 0.41MM 34A标称截面积铜丝根数单根直径参数截流0.3MM平方16 0.15MM 6A 0.4MM平方23 0.15MM0.5MM平方28 0.15MM0.75MM平方42 0.15MM 14A1.5MM平方 48 0.2MM 25A2.5MM平方 19 0.41MM 34A标称截面积计算方法:标称截面积=单根铜线半径的平方*3.14(圆周率)*铜线根数国标电线平方数和直径一览表电线（平方毫米）导体直径（毫米）25℃铜线载流量1.5 1.3818A2.5 1.7826A4 2.2538A6 2.7644A10 1.33×768A16 1.70×780A25 2.10×7109A35 2.50×7125A50 1.78×19163A70 2.10×19202A95 2.50×19243A换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

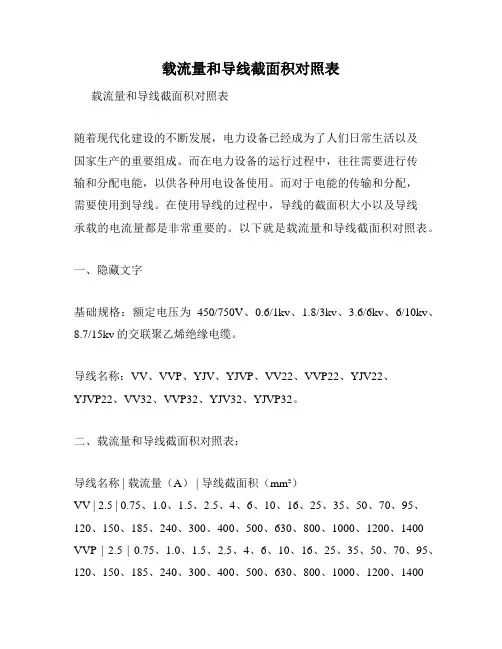

载流量和导线截面积对照表载流量和导线截面积对照表随着现代化建设的不断发展，电力设备已经成为了人们日常生活以及国家生产的重要组成。

而在电力设备的运行过程中，往往需要进行传输和分配电能，以供各种用电设备使用。

而对于电能的传输和分配，需要使用到导线。

在使用导线的过程中，导线的截面积大小以及导线承载的电流量都是非常重要的。

以下就是载流量和导线截面积对照表。

一、隐藏文字基础规格：额定电压为450/750V、0.6/1kv、1.8/3kv、3.6/6kv、6/10kv、8.7/15kv的交联聚乙烯绝缘电缆。

导线名称：VV、VVP、YJV、YJVP、VV22、VVP22、YJV22、YJVP22、VV32、VVP32、YJV32、YJVP32。

二、载流量和导线截面积对照表：导线名称 | 载流量（A） | 导线截面积（mm²）VV | 2.5 | 0.75、1.0、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400 VVP | 2.5 | 0.75、1.0、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400YJV | 2.5 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600YJVP | 2.5 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600VV22 | 1.5 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600VVP22 | 1.5 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600YJV22 | 1.5 | 4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000YJVP22 | 1.5 | 4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000VV32 | 1.5 | 10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500、3000、3500、4000VVP32 | 1.5 | 10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500、3000、3500、4000YJV32 | 1.5 | 25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500、3000、3500、4000、4500、5000、5500、6000YJVP32 | 1.5 | 25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500、3000、3500、4000、4500、5000、5500、6000三、总结通过以上的载流量和导线截面积对照表，我们可以得知不同导线截面积对应的载流量大小，以及不同导线名称的最大载流量和适用的导线截面积。
