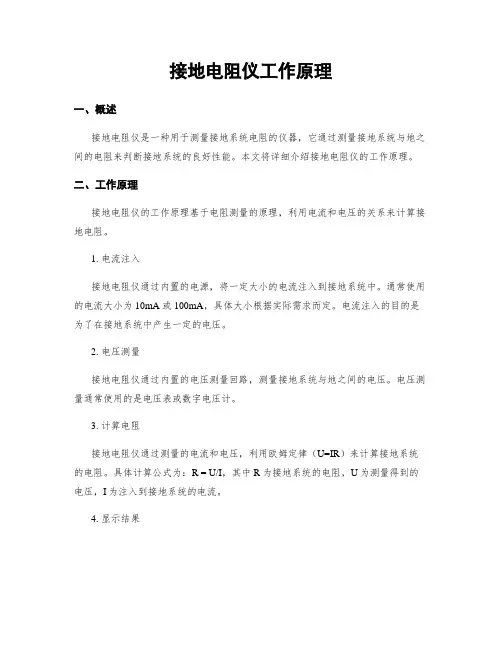

接地电阻仪工作原理一、概述接地电阻仪是一种用于测量接地系统电阻的仪器，它通过测量接地系统与地之间的电阻来判断接地系统的良好性能。

本文将详细介绍接地电阻仪的工作原理。

二、工作原理接地电阻仪的工作原理基于电阻测量的原理，利用电流和电压的关系来计算接地电阻。

1. 电流注入接地电阻仪通过内置的电源，将一定大小的电流注入到接地系统中。

通常使用的电流大小为10mA或100mA，具体大小根据实际需求而定。

电流注入的目的是为了在接地系统中产生一定的电压。

2. 电压测量接地电阻仪通过内置的电压测量回路，测量接地系统与地之间的电压。

电压测量通常使用的是电压表或数字电压计。

3. 计算电阻接地电阻仪通过测量的电流和电压，利用欧姆定律（U=IR）来计算接地系统的电阻。

具体计算公式为：R = U/I，其中R为接地系统的电阻，U为测量得到的电压，I为注入到接地系统的电流。

4. 显示结果接地电阻仪会将计算得到的接地电阻值显示在仪器的屏幕上，以便用户直观地了解接地系统的电阻情况。

通常，接地电阻仪还会提供数据记录和存储功能，方便用户后续的分析和比较。

三、注意事项在使用接地电阻仪时，需要注意以下几点：1. 测量前准备在进行接地电阻测量之前，需要确保接地系统处于正常工作状态，没有任何故障。

同时，还需检查接地电阻仪是否正常工作，电流注入和电压测量功能是否正常。

2. 测量方法接地电阻仪通常提供两种测量方法：二线法和三线法。

二线法适用于小型接地系统的测量，使用两根测试线分别连接接地系统和接地电阻仪。

三线法适用于大型接地系统的测量，使用三根测试线分别连接接地系统、接地电阻仪和电源。

3. 测量环境在进行接地电阻测量时，需要确保测量环境安全。

避免测量时出现雷雨天气或者有高压设备附近的情况，以免对人身安全造成威胁。

4. 测量结果解读接地电阻仪测量得到的结果应该与相关标准进行比较，以确定接地系统的良好性能。

通常，接地电阻的标准值会根据不同的应用领域和要求而有所不同。

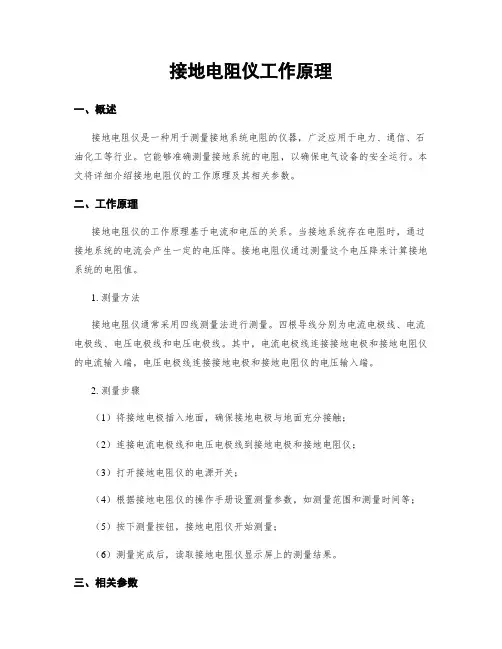

接地电阻仪工作原理一、概述接地电阻仪是一种用于测量接地系统电阻的仪器，广泛应用于电力、通信、石油化工等行业。

它能够准确测量接地系统的电阻，以确保电气设备的安全运行。

本文将详细介绍接地电阻仪的工作原理及其相关参数。

二、工作原理接地电阻仪的工作原理基于电流和电压的关系。

当接地系统存在电阻时，通过接地系统的电流会产生一定的电压降。

接地电阻仪通过测量这个电压降来计算接地系统的电阻值。

1. 测量方法接地电阻仪通常采用四线测量法进行测量。

四根导线分别为电流电极线、电流电极线、电压电极线和电压电极线。

其中，电流电极线连接接地电极和接地电阻仪的电流输入端，电压电极线连接接地电极和接地电阻仪的电压输入端。

2. 测量步骤（1）将接地电极插入地面，确保接地电极与地面充分接触；（2）连接电流电极线和电压电极线到接地电极和接地电阻仪；（3）打开接地电阻仪的电源开关；（4）根据接地电阻仪的操作手册设置测量参数，如测量范围和测量时间等；（5）按下测量按钮，接地电阻仪开始测量；（6）测量完成后，读取接地电阻仪显示屏上的测量结果。

三、相关参数接地电阻仪的工作原理决定了其具有一些重要的参数，下面将介绍几个常见的参数。

1. 测量范围接地电阻仪的测量范围通常由仪器的内部电路决定。

不同的接地电阻仪具有不同的测量范围，一般从几欧姆到几千欧姆不等。

在选择接地电阻仪时，需要根据实际测量需求选择适合的测量范围。

2. 精度接地电阻仪的精度是指测量结果与真实值之间的偏差。

精度通常以百分比或千分比表示。

一般来说，精度越高，测量结果越准确。

在选择接地电阻仪时，需要注意其精度要求，以确保测量结果的可靠性。

3. 分辨率接地电阻仪的分辨率是指仪器能够显示的最小测量单位。

分辨率越高，可以显示的测量值范围越广。

在实际测量中，较高的分辨率可以提供更精确的测量结果。

4. 自动测量一些先进的接地电阻仪具有自动测量功能，可以在测量完成后自动保存测量结果，并进行数据分析。

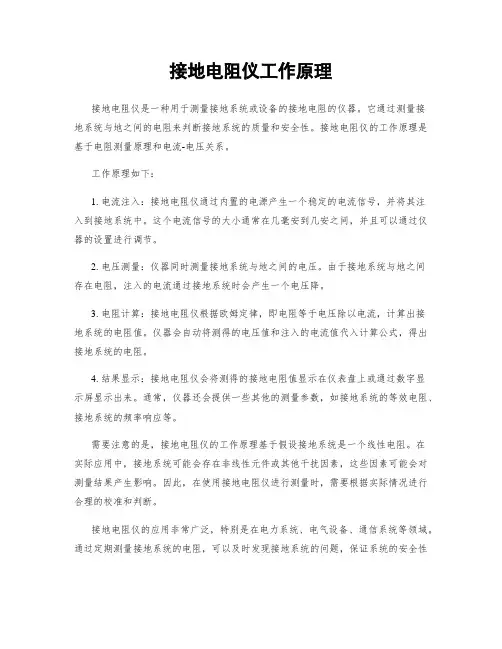

接地电阻仪工作原理接地电阻仪是一种用于测量接地系统或设备的接地电阻的仪器。

它通过测量接地系统与地之间的电阻来判断接地系统的质量和安全性。

接地电阻仪的工作原理是基于电阻测量原理和电流-电压关系。

工作原理如下：1. 电流注入：接地电阻仪通过内置的电源产生一个稳定的电流信号，并将其注入到接地系统中。

这个电流信号的大小通常在几毫安到几安之间，并且可以通过仪器的设置进行调节。

2. 电压测量：仪器同时测量接地系统与地之间的电压。

由于接地系统与地之间存在电阻，注入的电流通过接地系统时会产生一个电压降。

3. 电阻计算：接地电阻仪根据欧姆定律，即电阻等于电压除以电流，计算出接地系统的电阻值。

仪器会自动将测得的电压值和注入的电流值代入计算公式，得出接地系统的电阻。

4. 结果显示：接地电阻仪会将测得的接地电阻值显示在仪表盘上或通过数字显示屏显示出来。

通常，仪器还会提供一些其他的测量参数，如接地系统的等效电阻、接地系统的频率响应等。

需要注意的是，接地电阻仪的工作原理基于假设接地系统是一个线性电阻。

在实际应用中，接地系统可能会存在非线性元件或其他干扰因素，这些因素可能会对测量结果产生影响。

因此，在使用接地电阻仪进行测量时，需要根据实际情况进行合理的校准和判断。

接地电阻仪的应用非常广泛，特别是在电力系统、电气设备、通信系统等领域。

通过定期测量接地系统的电阻，可以及时发现接地系统的问题，保证系统的安全性和可靠性。

此外，接地电阻仪还可以用于工程施工中的接地系统测试和验收，以确保接地系统符合相关的安全标准和规范要求。

总结起来，接地电阻仪的工作原理是通过注入电流并测量电压来计算接地系统的电阻值。

它是一种重要的测量工具，用于评估接地系统的质量和安全性。

在使用接地电阻仪进行测量时，需要注意校准和排除干扰因素，以确保测量结果准确可靠。

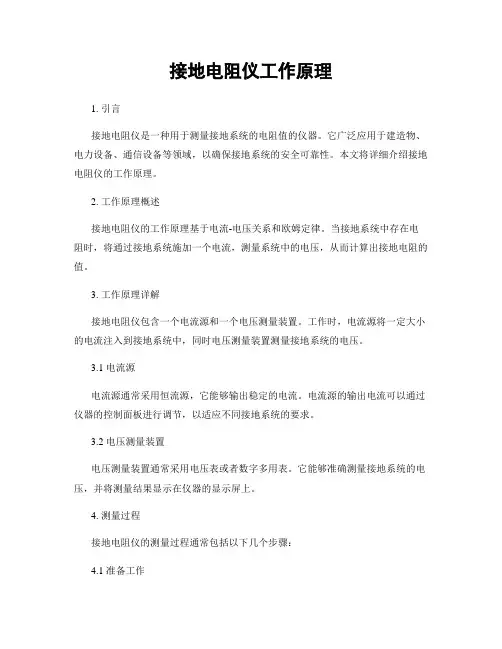

接地电阻仪工作原理1. 引言接地电阻仪是一种用于测量接地系统的电阻值的仪器。

它广泛应用于建造物、电力设备、通信设备等领域，以确保接地系统的安全可靠性。

本文将详细介绍接地电阻仪的工作原理。

2. 工作原理概述接地电阻仪的工作原理基于电流-电压关系和欧姆定律。

当接地系统中存在电阻时，将通过接地系统施加一个电流，测量系统中的电压，从而计算出接地电阻的值。

3. 工作原理详解接地电阻仪包含一个电流源和一个电压测量装置。

工作时，电流源将一定大小的电流注入到接地系统中，同时电压测量装置测量接地系统的电压。

3.1 电流源电流源通常采用恒流源，它能够输出稳定的电流。

电流源的输出电流可以通过仪器的控制面板进行调节，以适应不同接地系统的要求。

3.2 电压测量装置电压测量装置通常采用电压表或者数字多用表。

它能够准确测量接地系统的电压，并将测量结果显示在仪器的显示屏上。

4. 测量过程接地电阻仪的测量过程通常包括以下几个步骤：4.1 准备工作在进行接地电阻测量之前，需要确保接地系统处于正常工作状态，并断开与系统的其他连接，以避免测量结果的干扰。

4.2 连接测量仪器将接地电阻仪的电流源和电压测量装置分别连接到接地系统的两个测量点上。

确保连接坚固可靠，以避免测量误差。

4.3 施加电流打开接地电阻仪的电流源，并调节输出电流的大小。

普通情况下，输出电流的大小应根据接地系统的特点和要求进行调整。

4.4 测量电压打开接地电阻仪的电压测量装置，并观察仪器的显示屏上的电压数值。

测量时应保持电流源的输出电流稳定，以确保测量结果的准确性。

4.5 计算接地电阻根据测量得到的电流和电压数值，使用欧姆定律计算接地电阻的值。

欧姆定律表达式为：R = V/I，其中R表示接地电阻，V表示电压，I表示电流。

5. 结果分析根据测量得到的接地电阻值，可以对接地系统的安全性进行评估。

普通情况下，接地电阻的值越小，说明接地系统越可靠。

如果接地电阻的值超过了规定的安全标准，可能需要采取相应的措施来改善接地系统的性能。

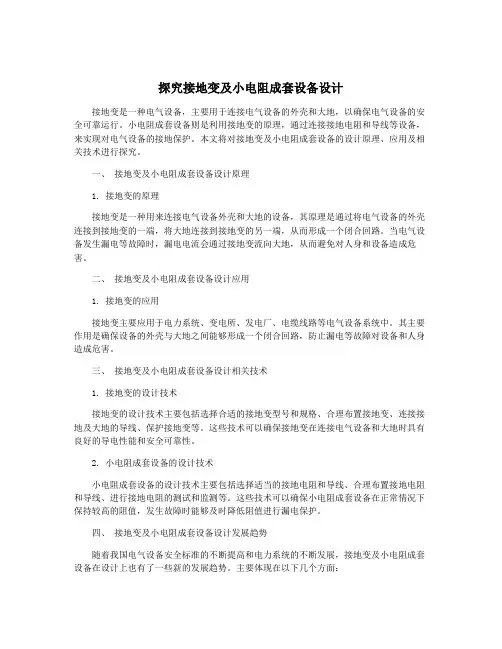

探究接地变及小电阻成套设备设计接地变是一种电气设备，主要用于连接电气设备的外壳和大地，以确保电气设备的安全可靠运行。

小电阻成套设备则是利用接地变的原理，通过连接接地电阻和导线等设备，来实现对电气设备的接地保护。

本文将对接地变及小电阻成套设备的设计原理、应用及相关技术进行探究。

一、接地变及小电阻成套设备设计原理1. 接地变的原理接地变是一种用来连接电气设备外壳和大地的设备，其原理是通过将电气设备的外壳连接到接地变的一端，将大地连接到接地变的另一端，从而形成一个闭合回路。

当电气设备发生漏电等故障时，漏电电流会通过接地变流向大地，从而避免对人身和设备造成危害。

二、接地变及小电阻成套设备设计应用1. 接地变的应用接地变主要应用于电力系统、变电所、发电厂、电缆线路等电气设备系统中。

其主要作用是确保设备的外壳与大地之间能够形成一个闭合回路，防止漏电等故障对设备和人身造成危害。

三、接地变及小电阻成套设备设计相关技术1. 接地变的设计技术接地变的设计技术主要包括选择合适的接地变型号和规格、合理布置接地变、连接接地及大地的导线、保护接地变等。

这些技术可以确保接地变在连接电气设备和大地时具有良好的导电性能和安全可靠性。

2. 小电阻成套设备的设计技术小电阻成套设备的设计技术主要包括选择适当的接地电阻和导线、合理布置接地电阻和导线、进行接地电阻的测试和监测等。

这些技术可以确保小电阻成套设备在正常情况下保持较高的阻值，发生故障时能够及时降低阻值进行漏电保护。

四、接地变及小电阻成套设备设计发展趋势随着我国电气设备安全标准的不断提高和电力系统的不断发展，接地变及小电阻成套设备在设计上也有了一些新的发展趋势。

主要体现在以下几个方面：1. 技术创新随着科技的发展，新型材料、新工艺等技术将不断被应用到接地变及小电阻成套设备的设计中，以提高设备的安全性、可靠性和使用寿命。

2. 自动化控制随着智能化技术的发展，接地变及小电阻成套设备的自动化控制将得到进一步提高，以实现设备的远程监测、故障诊断和智能维护。

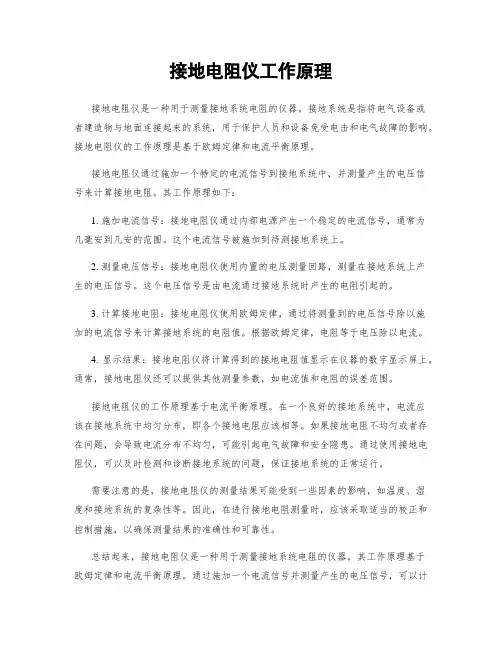

接地电阻仪工作原理接地电阻仪是一种用于测量接地系统电阻的仪器。

接地系统是指将电气设备或者建造物与地面连接起来的系统，用于保护人员和设备免受电击和电气故障的影响。

接地电阻仪的工作原理是基于欧姆定律和电流平衡原理。

接地电阻仪通过施加一个特定的电流信号到接地系统中，并测量产生的电压信号来计算接地电阻。

其工作原理如下：1. 施加电流信号：接地电阻仪通过内部电源产生一个稳定的电流信号，通常为几毫安到几安的范围。

这个电流信号被施加到待测接地系统上。

2. 测量电压信号：接地电阻仪使用内置的电压测量回路，测量在接地系统上产生的电压信号。

这个电压信号是由电流通过接地系统时产生的电阻引起的。

3. 计算接地电阻：接地电阻仪使用欧姆定律，通过将测量到的电压信号除以施加的电流信号来计算接地系统的电阻值。

根据欧姆定律，电阻等于电压除以电流。

4. 显示结果：接地电阻仪将计算得到的接地电阻值显示在仪器的数字显示屏上。

通常，接地电阻仪还可以提供其他测量参数，如电流值和电阻的误差范围。

接地电阻仪的工作原理基于电流平衡原理。

在一个良好的接地系统中，电流应该在接地系统中均匀分布，即各个接地电阻应该相等。

如果接地电阻不均匀或者存在问题，会导致电流分布不均匀，可能引起电气故障和安全隐患。

通过使用接地电阻仪，可以及时检测和诊断接地系统的问题，保证接地系统的正常运行。

需要注意的是，接地电阻仪的测量结果可能受到一些因素的影响，如温度、湿度和接地系统的复杂性等。

因此，在进行接地电阻测量时，应该采取适当的校正和控制措施，以确保测量结果的准确性和可靠性。

总结起来，接地电阻仪是一种用于测量接地系统电阻的仪器，其工作原理基于欧姆定律和电流平衡原理。

通过施加一个电流信号并测量产生的电压信号，可以计算出接地系统的电阻值。

接地电阻仪的使用可以匡助及时检测和诊断接地系统的问题，确保接地系统的安全运行。

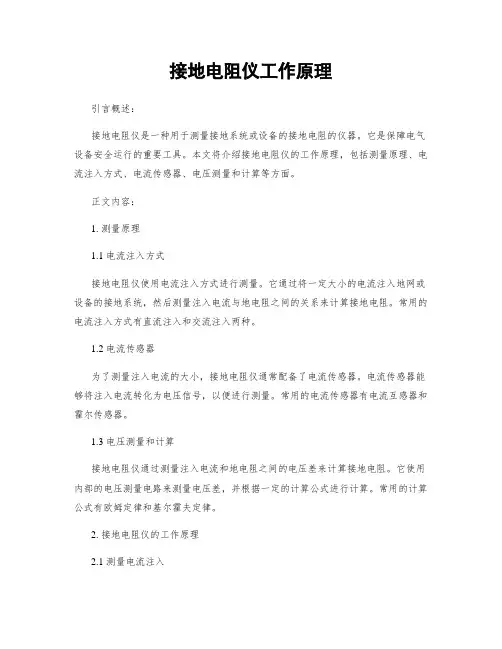

接地电阻仪工作原理引言概述：接地电阻仪是一种用于测量接地系统或设备的接地电阻的仪器。

它是保障电气设备安全运行的重要工具。

本文将介绍接地电阻仪的工作原理，包括测量原理、电流注入方式、电流传感器、电压测量和计算等方面。

正文内容：1. 测量原理1.1 电流注入方式接地电阻仪使用电流注入方式进行测量。

它通过将一定大小的电流注入地网或设备的接地系统，然后测量注入电流与地电阻之间的关系来计算接地电阻。

常用的电流注入方式有直流注入和交流注入两种。

1.2 电流传感器为了测量注入电流的大小，接地电阻仪通常配备了电流传感器。

电流传感器能够将注入电流转化为电压信号，以便进行测量。

常用的电流传感器有电流互感器和霍尔传感器。

1.3 电压测量和计算接地电阻仪通过测量注入电流和地电阻之间的电压差来计算接地电阻。

它使用内部的电压测量电路来测量电压差，并根据一定的计算公式进行计算。

常用的计算公式有欧姆定律和基尔霍夫定律。

2. 接地电阻仪的工作原理2.1 测量电流注入接地电阻仪首先通过电流注入方式将一定大小的电流注入地网或设备的接地系统。

在直流注入方式下，它通过直流电压源将一定大小的直流电流注入地网；在交流注入方式下，它通过交流电压源将一定频率和幅值的交流电流注入地网。

2.2 电流传感器测量接地电阻仪中的电流传感器将注入电流转化为对应的电压信号。

电流互感器通过电感耦合将电流信号转化为电压信号，而霍尔传感器则利用霍尔效应将电流信号转化为电压信号。

2.3 电压测量和计算接地电阻仪使用内部的电压测量电路测量注入电流和地电阻之间的电压差。

它通过欧姆定律或基尔霍夫定律计算接地电阻的大小。

欧姆定律计算时使用的公式为R = V/I，其中R为接地电阻，V为电压差，I为注入电流；基尔霍夫定律计算时则考虑了电流的分布情况。

总结：接地电阻仪是一种用于测量接地系统或设备的接地电阻的重要工具。

它通过电流注入方式、电流传感器、电压测量和计算等步骤来实现接地电阻的测量。

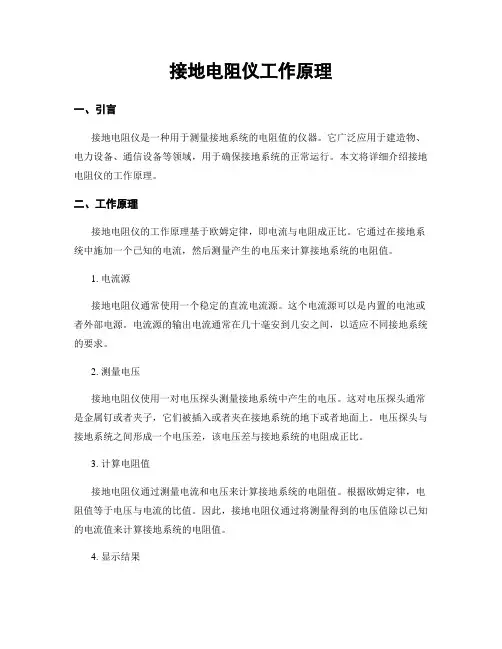

接地电阻仪工作原理一、引言接地电阻仪是一种用于测量接地系统的电阻值的仪器。

它广泛应用于建造物、电力设备、通信设备等领域，用于确保接地系统的正常运行。

本文将详细介绍接地电阻仪的工作原理。

二、工作原理接地电阻仪的工作原理基于欧姆定律，即电流与电阻成正比。

它通过在接地系统中施加一个已知的电流，然后测量产生的电压来计算接地系统的电阻值。

1. 电流源接地电阻仪通常使用一个稳定的直流电流源。

这个电流源可以是内置的电池或者外部电源。

电流源的输出电流通常在几十毫安到几安之间，以适应不同接地系统的要求。

2. 测量电压接地电阻仪使用一对电压探头测量接地系统中产生的电压。

这对电压探头通常是金属钉或者夹子，它们被插入或者夹在接地系统的地下或者地面上。

电压探头与接地系统之间形成一个电压差，该电压差与接地系统的电阻成正比。

3. 计算电阻值接地电阻仪通过测量电流和电压来计算接地系统的电阻值。

根据欧姆定律，电阻值等于电压与电流的比值。

因此，接地电阻仪通过将测量得到的电压值除以已知的电流值来计算接地系统的电阻值。

4. 显示结果接地电阻仪通常具有一个数字显示屏，用于显示测量得到的接地系统的电阻值。

这个数字显示屏可以显示小数点后的数值，以提高测量结果的精确度。

三、应用举例接地电阻仪的工作原理可以通过以下实际应用举例来进一步说明。

1. 建造物接地系统在建造物中，接地电阻仪可以用于测量建造物接地系统的电阻值。

通过测量建造物接地系统的电阻值，可以确保建造物内的电气设备和人员的安全。

如果接地系统的电阻值过高，可能会导致电流无法正常流动，从而增加电气设备故障的风险。

2. 电力设备接地系统在电力设备中，接地电阻仪可以用于测量设备接地系统的电阻值。

电力设备的接地系统必须具有足够低的电阻值，以确保在故障情况下电流能够迅速通过接地系统流入地下，从而保护设备和人员的安全。

3. 通信设备接地系统在通信设备中，接地电阻仪可以用于测量设备接地系统的电阻值。

通信设备的接地系统必须具有足够低的电阻值，以确保设备能够正常运行并防止电气干扰。

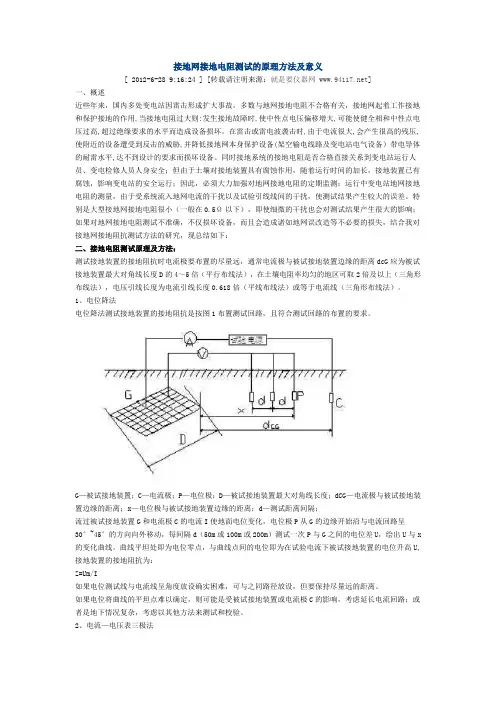

接地网接地电阻测试的原理方法及意义[ 2012-6-28 9:16:24 ] [转载请注明来源：就是要仪器网 ]一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。

在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。

同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。

特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。

1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。

G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m或200m）测试一次P与G之间的电位差U，绘出U与x 的变化曲线。

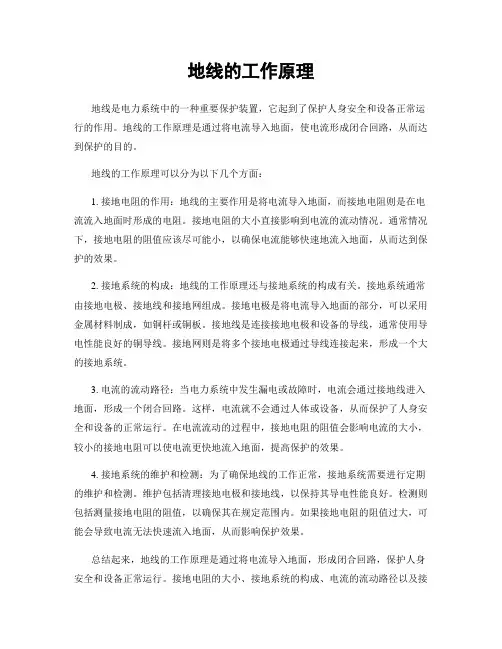

地线的工作原理地线是电力系统中的一种重要保护装置，它起到了保护人身安全和设备正常运行的作用。

地线的工作原理是通过将电流导入地面，使电流形成闭合回路，从而达到保护的目的。

地线的工作原理可以分为以下几个方面：1. 接地电阻的作用：地线的主要作用是将电流导入地面，而接地电阻则是在电流流入地面时形成的电阻。

接地电阻的大小直接影响到电流的流动情况。

通常情况下，接地电阻的阻值应该尽可能小，以确保电流能够快速地流入地面，从而达到保护的效果。

2. 接地系统的构成：地线的工作原理还与接地系统的构成有关。

接地系统通常由接地电极、接地线和接地网组成。

接地电极是将电流导入地面的部分，可以采用金属材料制成，如铜杆或铜板。

接地线是连接接地电极和设备的导线，通常使用导电性能良好的铜导线。

接地网则是将多个接地电极通过导线连接起来，形成一个大的接地系统。

3. 电流的流动路径：当电力系统中发生漏电或故障时，电流会通过接地线进入地面，形成一个闭合回路。

这样，电流就不会通过人体或设备，从而保护了人身安全和设备的正常运行。

在电流流动的过程中，接地电阻的阻值会影响电流的大小，较小的接地电阻可以使电流更快地流入地面，提高保护的效果。

4. 接地系统的维护和检测：为了确保地线的工作正常，接地系统需要进行定期的维护和检测。

维护包括清理接地电极和接地线，以保持其导电性能良好。

检测则包括测量接地电阻的阻值，以确保其在规定范围内。

如果接地电阻的阻值过大，可能会导致电流无法快速流入地面，从而影响保护效果。

总结起来，地线的工作原理是通过将电流导入地面，形成闭合回路，保护人身安全和设备正常运行。

接地电阻的大小、接地系统的构成、电流的流动路径以及接地系统的维护和检测都是影响地线工作原理的重要因素。

只有确保地线工作正常，才能有效地保护人身安全和设备的正常运行。

接地电阻表的基本原理接地电阻表（Grounding Resistance Tester）是一种用于测量接地电阻的电子仪器。

接地电阻是指在电气系统中，将接地电极与地球连接后，通过这个接地电极与地球之间产生的电流与电压之比。

它是判断接地系统质量好坏的重要参数之一。

接地电阻表通过测量接地回路上的电流和电压来计算接地电阻的值，从而评估接地系统的性能。

一、接地电阻的重要性良好的接地系统对于保证电气设备和人身安全至关重要。

在工业、建筑、通信等领域中，接地系统的质量直接影响到设备的可靠性和工作效率。

一个电气设备的良好接地系统可以有效地将电流导向地球，避免电气故障的发生，并保护人员免受触电的危险。

及时检测和维护接地系统的质量是非常重要的。

二、接地电阻表的基本工作原理接地电阻表的测量原理是基于欧姆定律和电压分压原理。

当接地回路中存在接地电阻时，电流将通过接地电极进入地球，而电压将在接地电极与地球之间产生。

根据欧姆定律，接地电阻的值等于电压与电流之比。

测量接地电阻的关键是测量接地回路上的电流和电压。

接地电阻表通常由一个电流源和一个电压测量器组成。

电流源会通过接地电极注入一定的测试电流到接地系统中。

测量器用于测量通过接地回路的电流，并测量接地电极与地球之间的电压。

这样，通过计算电流和电压之比，即可得到接地电阻的值。

三、如何使用接地电阻表测量接地电阻在使用接地电阻表之前，需要检查仪器是否正常工作，并确保安全接地。

1.准备工作：将接地电极插入地面，使其稳定地接触地球。

确保接地电极与其他金属物体（如金属管道等）之间没有电气连接。

2.连接仪器：将接地电阻表的测试引线与接地电极连接，并将仪器的电源引线与电源接线连接。

3.选择测试电流：根据被测接地系统的特性选择恰当的测试电流。

通常情况下，测试电流越大，测量的准确性越高，但也会增加带电风险。

4.进行测量：打开接地电阻表的电源，并观察测量结果。

仪器会同时显示电流和电压的数值，以及计算的接地电阻值。

接地电阻仪工作原理一、概述接地电阻仪是用于测量接地系统的电阻值的一种仪器。

接地系统是指建筑物、设备或电力系统中的接地装置，其作用是将电流通过地面导回地球，以确保人身安全和设备正常运行。

接地电阻仪通过测量接地系统中的电阻值，判断接地系统的质量和性能，以确保其符合安全标准。

二、工作原理接地电阻仪的工作原理基于电流和电压的关系。

当一个接地系统被施加电压时，根据欧姆定律，电流将通过接地系统中的电阻流动。

接地电阻仪通过测量这个电流和施加的电压之间的比值，计算出接地系统的电阻值。

1. 电流注入接地电阻仪通过内部的电源产生一个稳定的电流，并将其注入到接地系统中。

这个电流通常在几毫安到几安之间，具体取决于接地系统的规模和要求。

电流注入时，接地电阻仪会监测电流的大小和稳定性。

2. 电压测量接地电阻仪同时测量施加在接地系统上的电压。

这个电压通常是由接地电阻仪内部的电源产生的，它可以是直流或交流电压。

电压测量时，接地电阻仪会监测电压的大小和稳定性。

3. 电流和电压比值计算接地电阻仪通过将测量到的电流和电压进行比值计算，得出接地系统的电阻值。

计算时需要考虑到电流注入的方式（直流或交流）、电流和电压的相位关系以及其他校正因素。

接地电阻仪通常会提供多种计算模式，以适应不同的接地系统和测量要求。

4. 结果显示和分析接地电阻仪会将计算得到的电阻值显示在仪器的屏幕上。

同时，它还可以提供其他相关的测量结果，如接地系统的等效电路图、接地电阻的趋势分析等。

这些结果可以帮助用户评估接地系统的质量和性能，并采取必要的措施进行改进或维护。

三、应用领域接地电阻仪广泛应用于建筑、电力、通信等行业中的接地系统测量和维护工作。

具体应用领域包括：1. 建筑接地系统测量：用于测量建筑物的接地系统电阻值，确保建筑物的安全运行。

2. 电力系统接地测量：用于测量电力系统中的接地系统电阻值，确保电力设备的安全运行。

3. 通信系统接地测量：用于测量通信系统中的接地系统电阻值，确保通信设备的安全运行。

接地电阻仪工作原理接地电阻仪是一种用于测量接地系统电阻的仪器。

它的工作原理基于欧姆定律和电流平衡原理。

欧姆定律指出，电流通过导体时，与导体的电阻成正比。

接地电阻仪利用这一原理，通过测量通过接地系统的电流和电压来计算接地系统的电阻。

接地电阻仪的工作原理可以简单地描述为以下几个步骤：1. 电流注入：接地电阻仪通过内部的电流源，将一定大小的电流注入到接地系统中。

这个电流通常是几十毫安到几安的范围。

2. 电压测量：接地电阻仪同时测量通过接地系统的电压。

这个电压是由注入的电流通过接地系统产生的电压降引起的。

3. 计算电阻：接地电阻仪根据欧姆定律，通过测量的电流和电压计算接地系统的电阻。

计算方法通常是将电压除以电流，得到接地系统的电阻值。

4. 结果显示：接地电阻仪将计算得到的接地系统电阻值显示在仪器的屏幕上。

一般来说，接地电阻仪还会提供其他相关参数的测量结果，如接地系统的电位差和电流泄漏等。

接地电阻仪的工作原理基于电流平衡原理。

当接地系统的电阻发生变化时，通过接地系统的电流也会发生变化。

接地电阻仪通过测量电流的变化，可以判断接地系统的电阻是否正常。

为了保证测量结果的准确性，接地电阻仪通常采用四线测量法。

四线测量法可以消除测试线的电阻对测量结果的影响，提高测量的精度。

除了测量接地系统的电阻，接地电阻仪还可以用于检测接地系统的连通性和绝缘性能。

通过测量接地系统的电位差和电流泄漏，可以评估接地系统的安全性和可靠性。

总结：接地电阻仪的工作原理基于欧姆定律和电流平衡原理。

它通过注入一定大小的电流到接地系统中，并测量通过接地系统的电压来计算接地系统的电阻。

接地电阻仪还可以用于检测接地系统的连通性和绝缘性能。

采用四线测量法可以提高测量的精度。

接地电阻仪是一种广泛应用于电力、通信、建筑等领域的重要仪器。

接地电阻仪工作原理引言概述：接地电阻仪是一种用于测量接地电阻的仪器，广泛应用于电力、通信、建筑等领域。

了解接地电阻仪的工作原理对于正确使用和维护仪器至关重要。

本文将详细介绍接地电阻仪的工作原理，包括测量原理、仪器结构和使用注意事项。

一、测量原理：1.1 电流注入原理：接地电阻仪通过在地网上注入一定的电流，利用欧姆定律计算接地电阻。

仪器通过内置的电源产生稳定的电流信号，将其注入地网，然后测量电压降，根据欧姆定律计算出接地电阻的值。

1.2 电压测量原理：接地电阻仪通过测量地网上的电压降来计算接地电阻。

仪器通过内置的电压测量电路，测量电流注入地网后的电压降，并根据欧姆定律计算出接地电阻的值。

1.3 直流和交流测量原理：接地电阻仪可以进行直流和交流测量。

直流测量适用于较小的接地电阻，可以提供较高的测量精度；交流测量适用于较大的接地电阻，可以减小电流对地网的干扰。

二、仪器结构：2.1 注入电流部分：接地电阻仪内置了一个电流源，能够提供稳定的电流信号。

该部分通常由电流源、电流调节电路和电流测量电路组成。

2.2 电压测量部分：接地电阻仪内置了一个电压测量电路，用于测量电流注入地网后的电压降。

该部分通常由电压测量电路、放大器和模数转换器组成。

2.3 显示和数据处理部分：接地电阻仪通常配备有一个显示屏，用于显示测量结果。

同时，仪器还可以通过数据处理部分对测量结果进行处理和存储。

三、使用注意事项：3.1 确保接地电阻仪的接线正确：在使用接地电阻仪进行测量前，应仔细检查仪器的接线是否正确连接，确保测量结果的准确性。

3.2 注意安全操作：接地电阻仪通常需要与电源连接，因此在使用过程中应注意安全操作，避免触电等危险。

3.3 定期校准和维护：为确保接地电阻仪的准确性和可靠性，应定期进行校准和维护工作。

校准可通过专业机构进行，维护包括清洁仪器、更换损坏零件等。

四、应用领域：4.1 电力系统：接地电阻仪在电力系统中广泛应用，用于测量变电站、发电厂等地的接地电阻，确保电力系统的安全运行。

接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。

在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。

接地电阻主要分以下三种。

1.保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。

2.防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

3.防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

1.条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。

假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群稠密或水泥地等密封无法打地桩的地区。

接线：E+ES接到被测地，H+S接到已知地。

2.条件：必须有两个接地棒：一个辅助地和一个探测电极。

各个接地电极间的间隔不小于20米。

原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

适用于：地基接地，建筑工地接地和防雷接地。

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3.基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。

测量时E和ES必须单独直接连接到被测地。

该方法是所有接地电阻丈量方法中正确度最高的。

4.测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。

适用于：多点接地，不能断开连接，测量每个接地点的电阻。

接线：用电流钳监测被测接地点上的电流。

5.条件：多点接地，不打辅助地桩，测量单个接地。

接地电阻的原理和测试方法接地不良会导致停机，但缺乏良好的接地也很危险，并增加了设备故障的风险。

随着时间的推移，具有高湿度和含盐量以及高温的腐蚀性土壤会降低接地棒及其连接。

因此，虽然最初安装时接地系统的接地电阻值较低，但如果接地棒被腐蚀，接地系统的电阻会增加。

接地电阻测试仪是帮助您保持正常运行时间不可或缺的故障排除工具。

建议至少每年检查一次所有接地和接地连接，作为正常预测性维护计划的一部分。

如果在这些定期检查期间测量的电阻增加超过20％，技术人员应调查问题的根源并通过更换或添加接地棒的接地棒进行校正以降低电阻。

什么是接地？接地实际上包括两个不同的主题：接地和设备接地。

接地是从电路导体（通常是中性线）到放置在地球中的接地电极的有意连接。

设备接地可确保结构内的操作设备正确接地。

除两个系统之间的连接外，这两个接地系统必须分开。

这可以防止电压可能因闪电而发生闪络。

接地的目的是为故障电流，雷击，静电放电，EMI和RFI信号以及干扰的消散提供安全通道。

什么会影响接地电阻？四个变量影响地面系统的接地电阻：接地电极的长度或深度; 接地电极的直径; 接地电极的数量和接地系统的设计。

接地电极的长度/深度更深地驱动接地电极是降低接地电阻的非常有效的方法。

土壤的电阻率不一致，可能无法预测。

通过使接地电极的长度加倍，电阻水平通常可以再降低40％。

例如，在由岩石组成的区域中，有时不可能更深地驱动接地棒。

在这些情况下，包括接地水泥的替代方法是可行的。

接地电极的直径增加接地电极的直径对降低电阻的影响非常小。

例如，您可以将接地电极的直径加倍，并且您的电阻仅会降低10％。

接地电极数量使用多个接地电极提供了另一种降低接地电阻的方法。

一个以上的电极被驱动到地中并且并联连接以降低电阻。

为了使附加电极有效，附加杆的间距必须至少等于从动杆的深度。

接地电极的影响范围将相交，如果没有适当的间距，电阻将不会降低。

表1提供了各种接地电阻，可以用作经验法则。

接地电阻仪工作原理一、引言接地电阻仪是一种用于测量接地系统电阻的仪器，广泛应用于电力、通信、石油、化工等行业。

本文将详细介绍接地电阻仪的工作原理及其相关概念。

二、接地系统概述接地系统是指将电气设备的金属部分与地面连接，以确保人身安全和设备正常运行。

接地系统主要由接地电极、接地导线和接地电阻组成。

接地电阻是接地系统的重要参数，它反映了接地系统的导电能力。

三、接地电阻仪的工作原理接地电阻仪通过测量接地系统中的电阻来评估接地系统的质量。

其工作原理基于欧姆定律和电流平衡原理。

1. 欧姆定律欧姆定律是电学基础定律之一，描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）等于电压（V）除以电阻（R）：I = V / R。

接地电阻仪利用欧姆定律来计算接地系统中的电阻。

2. 电流平衡原理接地电阻仪工作时，会通过接地系统注入一个已知电流。

根据电流平衡原理，当电流通过接地系统时，会在接地电阻和地下的土壤中产生电压降。

接地电阻仪测量这个电压降，并根据注入电流和电压降计算接地电阻。

四、接地电阻仪的测量方法接地电阻仪有多种测量方法，常用的包括三线法和四线法。

1. 三线法三线法是接地电阻测量中最简单的方法。

它使用两根测量线（线1和线2）和一根接地线（线3）。

测量时，线1和线2分别连接到接地电极和测量仪器，线3连接到地面。

接地电阻仪通过测量线1和线3之间的电压降和线2和线3之间的电压降来计算接地电阻。

2. 四线法四线法是一种更精确的接地电阻测量方法。

它使用两对测量线，一对用于注入电流，另一对用于测量电压降。

其中一对线（线1和线2）连接到接地电阻仪的注入端，另一对线（线3和线4）连接到接地电极和测量仪器。

四线法通过测量线3和线4之间的电压降和线1和线2之间的电压降来计算接地电阻，消除了测量线的电阻对测量结果的影响。

五、接地电阻仪的应用接地电阻仪广泛应用于各个行业的接地系统维护和安全评估中。

它可以用于测量接地电阻、接地电位和接地系统的等效电路。
