接地装置的工频接地电阻和冲击接地电阻

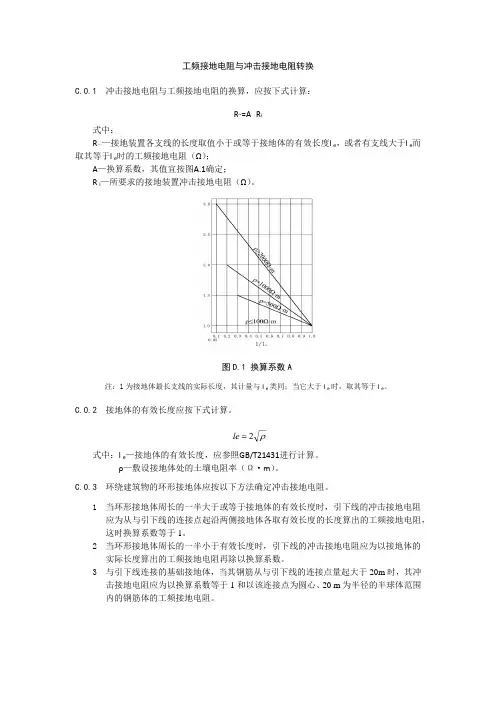

工频接地电阻与冲击接地电阻转换
C.0.1 冲击接地电阻与工频接地电阻的换算，应按下式计算：
R~=A×R i
式中：
R～—接地装置各支线的长度取值小于或等于接地体的有效长度l e，或者有支线大于l e而取其等于l e时的工频接地电阻（Ω）；
A—换算系数，其值宜按图A.1确定；
R i—所要求的接地装置冲击接地电阻（Ω）。

图D.1 换算系数A
注：l为接地体最长支线的实际长度，其计量与l e类同；当它大于l e时，取其等于l e。

C.0.2 接地体的有效长度应按下式计算。

式中：l e—接地体的有效长度，应参照GB/T21431进行计算。

ρ—敷设接地体处的土壤电阻率（Ω·m）。

C.0.3 环绕建筑物的环形接地体应按以下方法确定冲击接地电阻。

1当环形接地体周长的一半大于或等于接地体的有效长度时，引下线的冲击接地电阻应为从与引下线的连接点起沿两侧接地体各取有效长度的长度算出的工频接地电阻，这时换算系数等于1。

2当环形接地体周长的一半小于有效长度时，引下线的冲击接地电阻应为以接地体的实际长度算出的工频接地电阻再除以换算系数。

3与引下线连接的基础接地体，当其钢筋从与引下线的连接点量起大于20m时，其冲击接地电阻应为以换算系数等于1和以该连接点为圆心、20 m为半径的半球体范围
内的钢筋体的工频接地电阻。

全国自学考试高电压技术历年真题名词解释、简答题答案2012年4月21. 热游离：当具有足够动能的中性质点相互碰撞时,将被游离而形成电子和正离子,这种现象称为热游离。

P322. 绝缘吸收比K：通常用兆欧表在15秒与60秒的绝缘电阻之比值来进行（这就是吸收比，用K值来表示。

P5523. 地面落雷率：每一雷暴日、每平方公里地面遭受的雷击次数。

P11924. 直配电机：指不经变压器而直接与架空线相连接的旋转电机(发电机或高压电动机)。

P16225.简述介质损失角值tgδ测量的意义：表示电介质在交流电压下的有功损耗和无功损耗之比，值越大，介质损耗越大，它反映了电介质在交流电压下的损耗性能。

P4326. 为什么要定期对电气设备绝缘进行预防性试验：它是判断设备能否投入运行，预防设备绝缘损坏及保证设备安全运行的重要措施。

P5228. 避雷针的保护原理是：能使雷云电场发生突变，使雷电流先导的发展沿着避雷针的方向发展，直击于其上，雷电流通过避雷针及接地装置泄入大地而防止避雷针周围设备受到雷击。

P12029. 作用在直配电机上的大气过电压有哪两类？一是与电机相连的架空线路上的感应雷电过电压；另一类是由雷直击于与电机相连的架空线路而侵入的过电压。

P16330. 简述限制空载线路合闸过电压的措施。

1）采用带并联电阻的断路器。

2）消除或削弱线路残余电压。

3）同步合闸。

4）安装避雷器。

2011年4月21.电离：中性原子由外界获得足够的能量，以致使原子中的一个或几个电子完全脱离原子核的束缚而成为自由电子和正离子的过程。

P222.夹层式极化：使夹层介质分界面上出现电荷积能过程。

P3823.变压器的入口电容：变压器对于变电所中波过程的影响可用一集中电容C来T代替，这个C就叫做变压器的入口电容。

P111T24.空载线路合闸过电压：空载线路从一种稳态到另一种稳态的暂态过程表现为振荡型的过度过程，而过电压就产生与此过程。

P18525.简述湿度对均匀和极不均匀电场击穿电压的影响特点。

依据GB50057-94（2000版)《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求,第3。

3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置.第3.3.9条:避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω.架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第。

2.0。

3条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω.第四节、第三类防雷建筑物的防雷措施要求,第3。

4。

2条：每根引下线的冲击接地电阻不宜大于30Ω。

第3.4。

9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω.电源系统接地电阻的要求依据JGJ/T16—92《民用建筑电气设计规范》第14章接地与安全：第14.7。

5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089—98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处,应装设避雷器.避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω.第12.7。

2条:输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω.第12.7。

3条：危险区域应采取相应的防静电措施.凡生产、加工或储存危险品的过程中,有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

接地电阻的国家标准依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第 3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Q。

第三节、第二类防雷建筑物的防雷措施要求，第334条:每根引下线的接地电阻不小于10Q,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第 3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Q。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Q。

本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Q。

第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Q。

第 3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Q。

电源系统接地电阻的要求依据JGJ 16-200&民用建筑电气设计规范》第14章接地与安全: 第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1 Q。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Q。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条:在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Q。

第12.7.2条：输送危险物质的各种室外架空管，应每隔20〜25米接地一次，每处冲击接地电阻不应大于10Q。

第12.7.3条：危险区域应采取相应的防静电措施。

接地电阻的测量方法简介接地线和接地体都使用金属材料，统称为接地装置。

电力部门按用途不同设有各种接地装置，如保护接地、工作接地和防雷保护接地等。

接地装置的接地电阻包括：接地线电阻、接地体电阻、接地体和土壤的接触电阻以及接地电流途径的土壤电阻等。

在上述各种电阻中，接地线和接地体的电阻很小，可以忽略不计。

这样，接地装置的接地电阻的数值就是接地体对大地零电位点的电压和流经接地体的电流的比值，即：R=式中 R——接地电阻ΩU——电压 VI——电流 A接地电阻有冲击接地电阻和工频接地电阻之分。

冲击接地电阻是按通过接地体的电流为冲击电流时求得的接地电阻值，它对通过雷电电流时的情况下很有研究价值；而工频接地电阻是按通过接地体的电流为工频电流时求得的接地电阻。

一般在不指明时，接地电阻均指工频接地电阻而言，测量出的接地电阻数值也是工频接地电阻值，以便衡量其接地电阻是否符合规程要求。

各种接地装置对工频接地电阻数值都有不同的要求，如表1所示。

在接地装置完工后或在运行中，均需按规定进行测量，以鉴别其是否合格。

接地电阻的测量方法很多，这里仅介绍目前应用最普遍的ZC—8型接地电阻测量仪的技术特点及其使用方法。

1 ZC—8型测试仪技术特点和使用方法1.1 ZC—8型测试仪的技术特点(1) 在仪器的检流计回路内，接入了电容C1，使在测试时不受土壤电解电流的影响。

(2) 发电机输出频率为110～115Hz，并采用了由BG、D等组成的相敏整流环节，以避免市电杂散电流对测试的影响。

(3) 制造厂生产的仪器，如果设有4个端钮的，还可用来测量土壤电阻率。

该仪器还分B组和T组两种类型，B组适用于普通气候条件，T 组适用于亚热带的气候条件，即可适合在环境温度为0～50℃和相对湿度为98%以下的气候条件使用。

表1 各种接地装置的工频接地电阻要求值注：1.R——最干燥季节的接地电阻ΩI——计算用的接地故障电流 A2 对高土壤电阻率地区，接地电阻的要求放宽后，尚应满足接触电压和跨步电压的要求。

接地装置电阻值标准
接地装置电阻值的标准因应用场合和设备类型而异。

以下是一些常见的接地电阻值标准：
1.防雷接地电阻：对于一般的防雷接地，接地电阻值不应大于10欧姆。

对于在高土壤电阻率地区，
当接地电阻值难以达到10欧姆时，可以适当放宽，但不应大于30欧姆。

2.工作接地电阻：对于工作接地，接地电阻值通常不应大于4欧姆。

如果土壤电阻率很高，接地电
阻值可以适当放宽，但不应大于10欧姆。

3.保护接地电阻：对于保护接地，接地电阻值不应大于4欧姆。

如果土壤电阻率很高，接地电阻值
可以适当放宽，但不应大于10欧姆。

4.直流系统接地电阻：对于直流系统，接地电阻值通常不应大于1欧姆。

5.高压设备接地电阻：对于高压设备，接地电阻值不应大于10欧姆。

需要注意的是，接地电阻值的标准并不是绝对的，实际应用中还需要根据具体情况来确定。

例如，土壤电阻率、接地体的材质和尺寸、接地网的布局等因素都会影响接地电阻值的大小。

因此，在设计接地装置时，需要进行详细的土壤电阻率测试和设计计算，以确保接地电阻值满足要求。

工频接地电阻和冲击接地电阻的关系引言：在电力系统中，接地电阻是一项重要的安全措施，用于保护人员和设备免受电气事故的伤害。

而工频接地电阻和冲击接地电阻是两个常见的概念。

本文将深入探讨这两者之间的关系。

一、工频接地电阻工频接地电阻是指在电力系统中，接地电阻器对工频电流的电阻值。

它是电力系统中接地电流通过接地装置时的阻抗大小，通常以欧姆（Ω）为单位来表示。

接地电阻的主要作用是将电力系统的故障电流引入地下，并将电压维持在安全范围内，以保护人员和设备的安全。

二、冲击接地电阻冲击接地电阻是指在电力系统中，接地电阻器对冲击电流的电阻值。

冲击电流是指电力系统中突发故障时的瞬时电流，比如接地故障时的短路电流。

冲击接地电阻的主要作用是限制冲击电流的大小，使其不会对电力系统产生过大的影响，从而保护电力设备不受损坏。

三、工频接地电阻与冲击接地电阻的关系工频接地电阻和冲击接地电阻之间存在一定的关系。

首先，它们都是接地电阻的不同表现形式，只是对不同频率下的电流阻抗进行了定义。

其次，工频接地电阻是冲击接地电阻的一种特殊情况，即在工频下的电阻值。

因此，可以说冲击接地电阻是工频接地电阻的一个扩展。

在实际应用中，工频接地电阻和冲击接地电阻的数值通常是不同的。

由于冲击电流的瞬时性质，冲击接地电阻的数值往往要比工频接地电阻的数值小很多。

这是因为冲击电流的瞬时性导致其频率成分更高，通过接地电阻时产生的电阻降低效应更为明显。

工频接地电阻和冲击接地电阻的测量方法也有所不同。

工频接地电阻可以通过交流电桥等方法进行测量，而冲击接地电阻则需要使用特殊的冲击发生器和测量设备来进行测试。

在电力系统设计和接地电阻选择时，需要综合考虑工频接地电阻和冲击接地电阻的要求。

一方面，工频接地电阻应满足电流引入地下的要求，以保护人员和设备的安全。

另一方面，冲击接地电阻应能够限制冲击电流的大小，以保护电力设备不受损坏。

因此，需要根据实际情况选择合适的接地电阻数值，以平衡安全和经济的考虑。

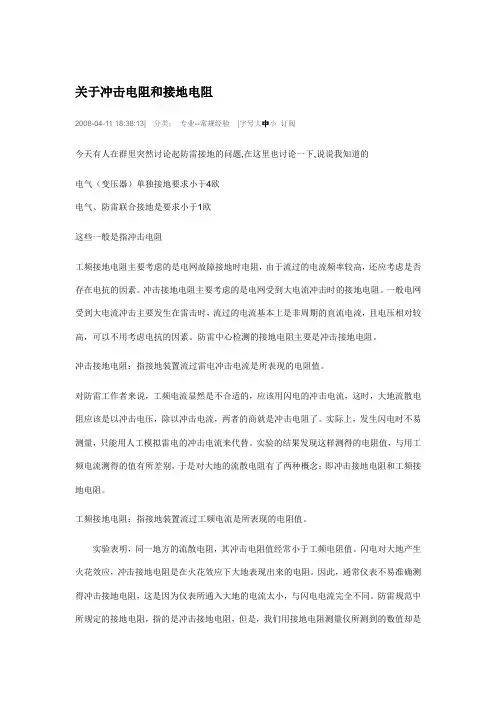

关于冲击电阻和接地电阻2008-04-11 18:38:13| 分类：专业--常规经验|字号大中小订阅今天有人在群里突然讨论起防雷接地的问题,在这里也讨论一下,说说我知道的电气（变压器）单独接地要求小于4欧电气、防雷联合接地是要求小于1欧这些一般是指冲击电阻工频接地电阻主要考虑的是电网故障接地时电阻，由于流过的电流频率较高，还应考虑是否存在电抗的因素。

冲击接地电阻主要考虑的是电网受到大电流冲击时的接地电阻。

一般电网受到大电流冲击主要发生在雷击时，流过的电流基本上是非周期的直流电流，且电压相对较高，可以不用考虑电抗的因素。

防雷中心检测的接地电阻主要是冲击接地电阻。

冲击接地电阻：指接地装置流过雷电冲击电流是所表现的电阻值。

对防雷工作者来说，工频电流显然是不合适的，应该用闪电的冲击电流，这时，大地流散电阻应该是以冲击电压，除以冲击电流，两者的商就是冲击电阻了。

实际上，发生闪电时不易测量，只能用人工模拟雷电的冲击电流来代替。

实验的结果发现这样测得的电阻值，与用工频电流测得的值有所差别，于是对大地的流散电阻有了两种概念：即冲击接地电阻和工频接地电阻。

工频接地电阻：指接地装置流过工频电流是所表现的电阻值。

实验表明，同一地方的流散电阻，其冲击电阻值经常小于工频电阻值。

闪电对大地产生火花效应，冲击接地电阻是在火花效应下大地表现出来的电阻。

因此，通常仪表不易准确测得冲击接地电阻，这是因为仪表所通入大地的电流太小，与闪电电流完全不同。

防雷规范中所规定的接地电阻，指的是冲击接地电阻，但是，我们用接地电阻测量仪所测到的数值却是工频接地电阻。

工程上测冲击接地电阻，是根据建筑物防雷设计规范，把工频电阻值乘以换算系数就行了。

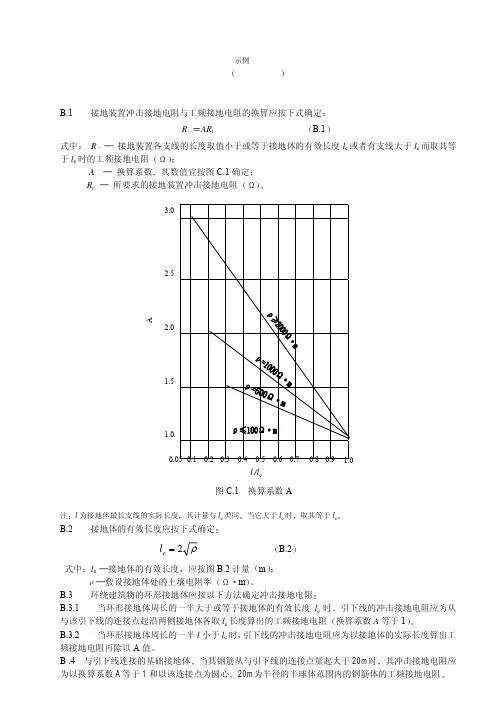

二、引起接地冲电流的原因1、架空地线遭受直击雷2、避雷器动作3、静电容量通过设备流入4、协调间隙动作5、设备的绝缘破坏1接地装置冲击接地电阻与工频接地电阻的换算应按下式确定：式中R～——接地装置各支线的长度取值小于或等于接地体的有效长度Le或者有支线大于Le而取其等于Le时的工频接地电阻（Ω）；A——换算系数，其数值宜按附图3.1确定；Ri——所要求的接地装置冲击接地电阻（Ω）。

附录G（规范性附录）建筑物防雷装置技术要求防雷装置包括接地装置、引下线、接闪器、防侧击雷装置及雷电电磁脉冲防护装置等，表G.1～表G.5分别给出了其材料规格和安装工艺的技术要求。

表G.1接地装置的材料规格、安装工艺的技术要求名称技术要求人工接地体水平接地体：间距宜为5m。

垂直接地体：长度宜为2.5m，间距宜为5m。

埋设深度：不应小于0.5m，并宜敷设在当地冻土层以下。

距墙或基础不宜小于1m，且宜远离由于烧窑、烟道等高温影响使土壤电阻率升高的地方。

材料规格要求按照GB50057的规定选取。

自然接地体材料规格要求按照GB50057的规定选取。

安全距离接地装置与被保护物的安全距离应符合GB50057的相关要求。

搭接形式与长度扁钢与扁钢：不应少于扁钢宽度的2倍，两个大面不应少于3个棱边焊接。

圆钢与圆钢：不应少于圆钢直径的6倍，双面施焊。

圆钢与扁钢：不应少于圆钢直径的6倍，双面施焊。

其他材料焊接时搭接长度要求按照GB50601的规定。

防跨步电压的措施防跨步电压应符合下列规定之一：1)利用建筑物金属构架和建筑物互相连接的钢筋在电气上是贯通且不少于10根柱子组成的自然引下线，作为自然引下线的柱子包括位于建筑物四周和建筑物内；2)引下线3m范围内土壤地表层的电阻率不小于50kΩ·m，或敷设5cm厚沥青层或15cm厚砾石层；3)用网状接地装置对地面作均衡电位处理；4)用护栏、警告牌使进入距引下线3m范围内地面的可能性减小到最低限度。

表G.2引下线的材料规格、安装工艺的技术要求名称技术要求根数专设引下线不应少于2根，独立接闪杆不应少于1根。

高度小于等于40m的烟囱不应少于1根；高度大于40m的烟囱不应少于2根。

平均间距四周及内庭院均匀或对称布置。

第二类或第三类防雷建筑物当满足GB50057-2010中5.3.8的要求时，专设引下线之间的间距不做要求。

一类不应大于12m，金属屋面引下线应在18m～24m之间；二类不应大于18m；三类不应大于25m。

防雷竞赛—计算题题库（仅作复习参考用，因题库来源复杂，不确保题目及答案正确）1、某易燃易爆场所,安装有一支独立避雷针,高22米,其中针长2米,引下线长20米。

已知:针和引下线的单位长度电感分别为1.2uH/m和1.5uH/m,接地装置冲击白兰地电阻为3 ,计算当首次雷击电流为10KA,该防雷装置的压降为多少?L1=0.8 H/m,l2=1.5 H/m,l1=2m,l2=20m,Ri=3I=10KA U= IRi+L1•l1•di/dt+L2•l2•di/dtdi/dt=20kA/μS=10×3+0.8×2×1+1.5×20×1=30+1.6+30=61.6kv2、某单位有一保护高度为10米、直径为8米的易燃易爆物品罐,在该物品罐旁竖立了一座高度为30米的独立避雷针,计算能否有效保护,并画出保护范围示意图。

解:由于易燃物品属一类故 hr=30mRx= =7.64m最远点距离A点距针为3+4=7m由于Rx>7m故该避雷针能有效保护该易燃物品罐3、距某计算机机房50m外的建筑物遭受200kA的雷击, 机房建筑物钢筋格栅网格5m, 格栅网钢材半径0.005m；计算机房的中心区磁场强度是多少A/m？暂无答案4、距重要计算机设备机房中心100m远的避雷针遭到150kA雷击, 计算机房建筑物格栅形屏蔽的网格宽10m；格栅形屏蔽导体（钢材）半径5mm；计算机机房中心的磁场强度是多少A/m？暂无答案5、某宾馆位于长江河畔，该宾馆高88米，长120米，宽50米；该地区的年平均雷暴日数为80天。

按《建筑物防雷设计规范》（GB 50057）要求计算该建筑物属于哪类防直击雷建筑物？该宾馆建筑物内装有大量的通信设备、微电子设备；该宾馆属五星级涉外宾馆和标志性建筑按《建筑物电子信息系统防雷技术规范》GB 50343-2004的要求确定该建筑物内部电子信息系统防雷属于哪一级雷电防护等级？暂无答案6、在某配电盘上安装了Ⅱ级分类试验的SPD，其UP（电压保护水平）为1kV，SPD与相线的连线长度为0.5m，截面积10mm2铜线，SPD与等电位接地端子板的连线长度为0.5m，截面积16mm2铜线。

1.工频接地电阻计算(1)垂直接地极，见图1-5-2，工频接地电阻为(1-5-1)式中ρ——土壤电阻率，Ω·m;l——接地极长度，m;d——接地极的直径或等效直径，m，当用扁钢时：d=b/2;b——扁钢宽度，m，当用等边角钢时：d= 0.84b3;b3——角钢的宽度，m，当用不等边角钢时：db1、b2——角钢两个边的宽度，m。

图1-5-2 垂直接地极(2)不同形状水平接地极的工频接地电阻为(1-5-2)式中L——水平接地极的总长，m;h——水平接地极的埋设深度，m;d——水平接地极的直径或等效直径，m;A——水平接地极的形状系数，见表1-5-6所列。

表1-5-6 水平接地极的形状系数A(3)一些简单人工接地极的工频接地电阻计算公式见表1-5-7。

表1-5-7 一些简单人工接地体的工频接地电阻计算公式(4)复合式人工接地装置的工频接地电阻计算公式见表1-5-8。

表1-5-8 复合式人工接地装置的工频接地电阻计算公式续表注一般工频利用系数η≈ηi/0.9≤1;但自然接地极η≈η/0.7。

ηi为冲击利用系数，见表1-5-13。

(5)杆塔自然接地体及其与人工接地装置组合后的工频接地电阻计算公式见表1-5-9。

表1-5-9 杆塔自然接地体及其与人工接地装置组合的工频接地电阻计算公式(6)人工接地极的工频接地电阻简易计算公式见表1-5-10。

表1-5-10 人工接地体的工频接地电阻简易计算公式(Ω)(7)各种型式接地装置的工频接地电阻简易计算公式见表1-5-11。

表1-5-11 各种型式接地装置的工频接地电阻(Ω)简易计算式接地装置的型式杆塔型式接地电阻简易计算式n根水平射线(n≤12，每根长约60m)各型杆塔R≈0.062ρ/n+1.2沿装配式基础周围敷设的深埋式接地体铁塔R≈0.07ρ门型杆塔R≈0.04ρV型拉线的门型杆塔R≈0.045ρ装配式基础的自然接地体铁塔R≈0.1ρ门型杆塔R≈0.06ρV型拉线的门型杆塔R≈0.09ρ钢筋混凝土杆的自单杆R≈0.3ρ然接地体双杆R≈0.2ρ拉线单、双杆R≈0.1ρ一个拉线盘R≈0.28ρ深埋式接地与装配式基础自然接地的综合铁塔R≈0.05ρ门型杆塔R≈0.03ρV型拉线的门型杆塔R≈0.04ρ(8)线路杆塔几种常用的水平接地装置接地电阻的计算公式如下(1-5-17)式中hd含义同式(1-5-2); A t和L按表1-5-12选取。

高电压技术练习题（一）一、填空题A、巴申定律B、汤逊理论C、流注理论D、小桥理论。

2.防雷接地电阻值应该（A ）。

A、越小越好B、越大越好C、为无穷大D、可大可小3.沿着固体介质表面发生的气体放电称为（B）A电晕放电B、沿面放电C、火花放电D、余光放电4.能够维持稳定电晕放电的电场结构属于（C）A、均匀电场B、稍不均匀电场C、极不均匀电场D、同轴圆筒5.固体介质因受潮发热而产生的击穿过程属于（B）A、电击穿B、热击穿C、电化学击穿D、闪络6.以下试验项目属于破坏性试验的是（A ）。

A、耐压试验B、绝缘电阻测量C、介质损耗测量D、泄漏测量7.海拔高度越大，设备的耐压能力（B）。

A、越高B、越低C、不变D、不确定8.超高压输电线路防雷措施最普遍使用的是（B）A、避雷针B、避雷线C、避雷器D、放电间隙9.变电站直击雷防护的主要装置是（A ）。

A、避雷针B、避雷线C、避雷器D、放电间隙10.对固体电介质，施加下列电压，其中击穿电压最低的是（C）。

A、直流电压B、工频交流电压C、高频交流电压D、雷电冲击电压11.纯直流电压作用下，能有效提高套管绝缘性能的措施是（C）。

A、减小套管体电容B、减小套管表面电阻C、增加沿面距离D、增加套管壁厚12.由于光辐射而产生游离的形式称为（B ）。

A、碰撞游离B、光游离C、热游离D、表面游离答案：B19.解释气压较高、距离较长的间隙中的气体放电过程可用（A ）A、流注理论B、汤逊理论C、巴申定律D、小桥理论13测量绝缘电阻不能有效发现的缺陷是（D ）。

A、绝缘整体受潮B、存在贯穿性的导电通道C、绝缘局部严重受潮D、绝缘中的局部缺陷14.设S1、S2 分别为某避雷器及其被保护设备的伏秒特性曲线，要使设备受到可靠保护必须（B ）。

A、S1高于S2B、S1低于S2C、S1等于S2D、S1与S2 相交15.表示某地区雷电活动强度的主要指标是指雷暴小时与（B ）。

A、耐雷水平B、雷暴日C、跳闸率D、大气压强16.极不均匀电场中的极性效应表明（D ）。

接地电阻的国家标准依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第 3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。

第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

第12.7.3条：危险区域应采取相应的防静电措施。

接地电阻是指在工频或直流电流流过时的电阻，通常叫做工频（或直流）接地电阻；而对于防雷接地雷电冲击电流流过时的电阻，叫做冲击接地电阻。

从物理过程来看，防雷接地与工频接地有两点区别，一是雷电流的幅值大，二是雷电流的等值频率高。

雷电流的幅值大，会使地中电流密度增大，因而提高地中电场强度，在接地体表面附近尤为显著。

地电场强度超过土壤击穿场强时会发生局部火花放电，使土壤电导增大。

试验表明，当土壤电阻率为500Ω·m，预放电时间为3—5μs时，土壤的击穿场强为6—12kV/cm。

因此，同一接地装置在幅值很高的雷电冲击电流作用下，其接地电阻要小于工频电流下的数值。

这一过程称为火花效应。

雷电流的等值频率很高，会使接地体本身呈现很明显的电感作用，阻碍电流向接地体的远端流通。

对于长度较大的接地体这种影响更显著。

结果使接地体得不到充分利用，接地电阻值大于工频接地电阻。

这一现象称为电感影响。

由于上述原因，同一接地装置具有不同的冲击接地电阻值和工频接地电阻值，两者之间的比称为冲击系数α；α＝R～/Ri
其中R～为工频接地电阻；Ri为冲击接地电阻，是指接地体上的冲击电压幅值与冲击电流幅值之比，实际上应是接地阻抗，但习惯上仍称为冲击接地电阻。

冲击系数α与接地体的几何尺寸、雷电流的幅值和波形以及土壤电阻率等因素有关，多数靠实验确定。

一般情况下由于火花效应大于电感影响，故α＜1；但对于电感影响明显的情况，则可能α≥1，冲击接地电阻值一般要求小于10Ω。
