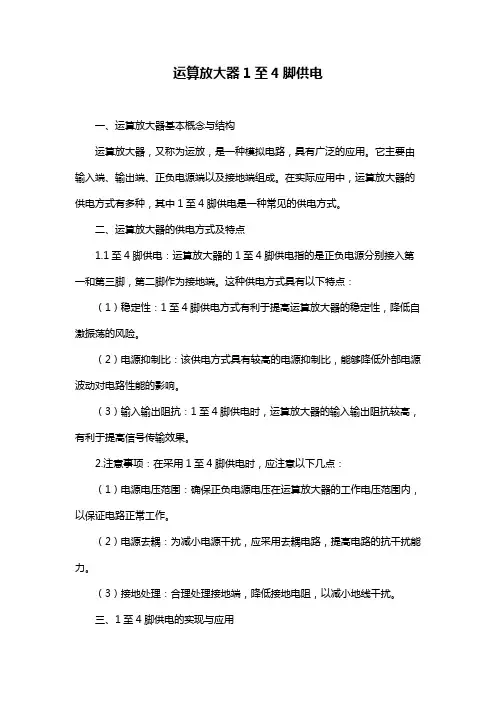

运算放大器1至4脚供电一、运算放大器基本概念与结构运算放大器，又称为运放，是一种模拟电路，具有广泛的应用。
它主要由输入端、输出端、正负电源端以及接地端组成。
在实际应用中，运算放大器的供电方式有多种，其中1至4脚供电是一种常见的供电方式。
二、运算放大器的供电方式及特点1.1至4脚供电：运算放大器的1至4脚供电指的是正负电源分别接入第一和第三脚，第二脚作为接地端。
这种供电方式具有以下特点：（1）稳定性：1至4脚供电方式有利于提高运算放大器的稳定性，降低自激振荡的风险。
（2）电源抑制比：该供电方式具有较高的电源抑制比，能够降低外部电源波动对电路性能的影响。
（3）输入输出阻抗：1至4脚供电时，运算放大器的输入输出阻抗较高，有利于提高信号传输效果。
2.注意事项：在采用1至4脚供电时，应注意以下几点：（1）电源电压范围：确保正负电源电压在运算放大器的工作电压范围内，以保证电路正常工作。
（2）电源去耦：为减小电源干扰，应采用去耦电路，提高电路的抗干扰能力。
（3）接地处理：合理处理接地端，降低接地电阻，以减小地线干扰。
三、1至4脚供电的实现与应用1.实现：在实际电路设计中，根据运算放大器的供电需求，将正负电源分别接入第一和第三脚，第二脚接地。
同时，注意电源线宽度和间距，以满足电路性能要求。
2.应用：1至4脚供电在各类电子设备中均有广泛应用，如音频放大器、滤波器、电压跟随器等。
这种供电方式有利于提高电路的稳定性和可靠性，满足各种场合的需求。
四、注意事项与实用技巧1.注意事项：（1）根据实际应用场景选择合适的运算放大器型号。
（2）确保电源电压稳定，避免电压波动对电路性能造成影响。
（3）合理布局电路，减小相互干扰。
2.实用技巧：（1）采用多层印刷电路板，提高电路的抗干扰能力。
（2）电源线采用双绞线，降低外部电磁干扰。
（3）在地线附近增加屏蔽层，减小外部干扰信号。
通过以上分析，我们可以看出，1至4脚供电方式在运算放大器应用中具有诸多优势。

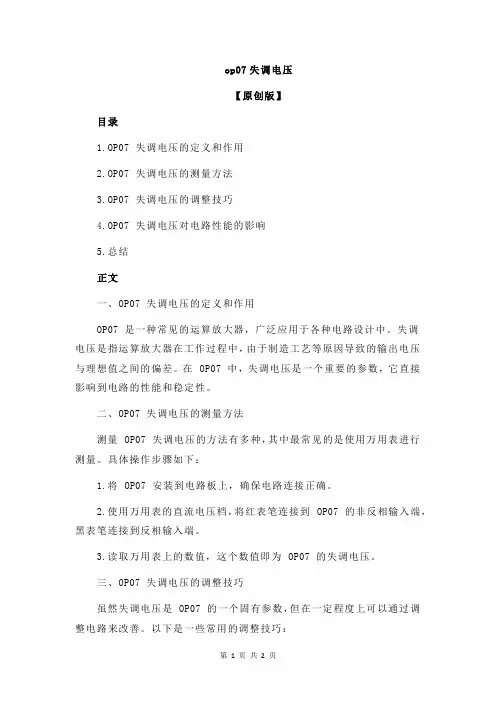

op07失调电压【原创版】目录1.OP07 失调电压的定义和作用2.OP07 失调电压的测量方法3.OP07 失调电压的调整技巧4.OP07 失调电压对电路性能的影响5.总结正文一、OP07 失调电压的定义和作用OP07 是一种常见的运算放大器，广泛应用于各种电路设计中。
失调电压是指运算放大器在工作过程中，由于制造工艺等原因导致的输出电压与理想值之间的偏差。
在 OP07 中，失调电压是一个重要的参数，它直接影响到电路的性能和稳定性。
二、OP07 失调电压的测量方法测量 OP07 失调电压的方法有多种，其中最常见的是使用万用表进行测量。
具体操作步骤如下：1.将 OP07 安装到电路板上，确保电路连接正确。
2.使用万用表的直流电压档，将红表笔连接到 OP07 的非反相输入端，黑表笔连接到反相输入端。
3.读取万用表上的数值，这个数值即为 OP07 的失调电压。
三、OP07 失调电压的调整技巧虽然失调电压是 OP07 的一个固有参数，但在一定程度上可以通过调整电路来改善。
以下是一些常用的调整技巧：1.选择合适的电源：保证电路的电源电压稳定，可以减小失调电压的影响。
2.使用负反馈：通过引入负反馈，可以降低 OP07 失调电压对电路性能的影响。
3.调整电阻值：通过调整电路中的电阻值，可以改变 OP07 的工作状态，从而减小失调电压。
四、OP07 失调电压对电路性能的影响OP07 失调电压对电路性能的影响主要表现在以下几个方面：1.影响电路的稳定性：失调电压过大会导致电路出现自激振荡，影响电路的稳定性。
2.降低电路的精度：失调电压会导致输出信号与输入信号之间的误差增大，降低电路的精度。
3.影响电路的动态性能：失调电压过大会降低电路的响应速度，影响电路的动态性能。
五、总结OP07 失调电压是运算放大器中的一个重要参数，它对电路的性能和稳定性有着重要影响。
运算放大器（英语：Operational Amplifier，简称OP、OPA、OPAMP、运放）是一种直流耦合，差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，减法等模擬运算电路中，因而得名。
通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。
原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。
但是这并不代表运算放大器不能连接成正反馈（positive feedback）组态，相反地，在很多需要产生震荡信号的系统中，正反馈组态的运算放大器是很常见的组成元件。
运算放大器有许多的规格参数，例如：低频增益、单位增益频率（unity-gain frequency）、相位边限（phase margin）、功耗、输出摆幅、共模抑制比（common-mode rejection ratio）、电源抑制比（PSRR，power-supply rejection ratio）、共模输入范围（input common mode range）、电压摆动率（slew rate）、输入偏移电压（input offset voltage，又译：失调电压）、还有噪声等。
目前运算放大器广泛应用于家电，工业以及科学仪器领域。
一般用途的集成电路运算放大器售价不到一美元，而现在运算放大器的设计已经非常可靠，输出端可以直接短路到系统的接地端（ground）而不至于被短路电流（short-circuit current）破坏。
目录[隐藏]∙ 1 运算放大器的历史∙ 2 运算放大器的基础o 2.1 电路符号o 2.2 理想运算放大器的操作原理▪ 2.2.1 开回路组态▪ 2.2.2 负反馈组态▪ 2.2.2.1 反相闭回路放大器▪ 2.2.2.2 非反相闭回路放大器▪ 2.2.3 正反馈组态∙ 3 实际运算放大器的局限o 3.1 直流的非理想问题▪ 3.1.1 有限的开回路增益▪ 3.1.2 有限的输入阻抗▪ 3.1.3 大于零的输出阻抗▪ 3.1.4 大于零的输入偏压电流▪ 3.1.5 大于零的共模增益o 3.2 交流的非理想问题o 3.3 非线性的问题o 3.4 功率损耗的考量∙ 4 在电路设计中的应用∙ 5 直流特性∙ 6 交流特性∙7 运算放大器的应用∙8 741运算放大器的内部结构o8.1 电流镜与偏压电路o8.2 差分输入级o8.3 增益级o8.4 输出级∙9 CMOS运算放大器的内部结构∙10 其他应用∙11 参见∙12 参考资料与附注∙13 外部链接[编辑]运算放大器的历史第一个使用真空管设计的放大器大约在1930年前后完成，这个放大器可以执行加与减的工作。

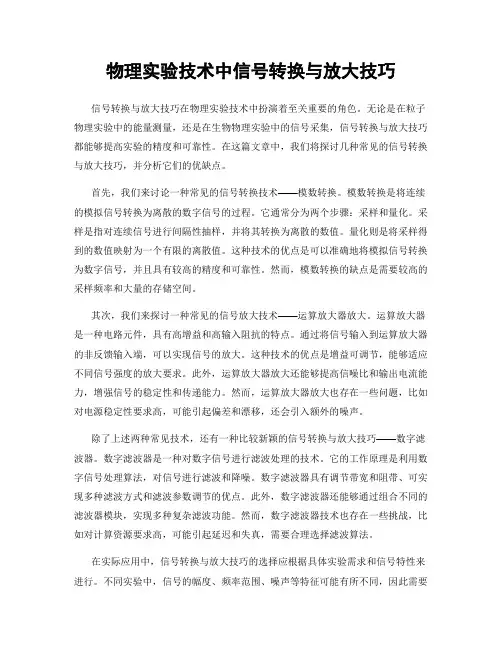

物理实验技术中信号转换与放大技巧信号转换与放大技巧在物理实验技术中扮演着至关重要的角色。
无论是在粒子物理实验中的能量测量，还是在生物物理实验中的信号采集，信号转换与放大技巧都能够提高实验的精度和可靠性。
在这篇文章中，我们将探讨几种常见的信号转换与放大技巧，并分析它们的优缺点。
首先，我们来讨论一种常见的信号转换技术——模数转换。
模数转换是将连续的模拟信号转换为离散的数字信号的过程。
它通常分为两个步骤：采样和量化。
采样是指对连续信号进行间隔性抽样，并将其转换为离散的数值。
量化则是将采样得到的数值映射为一个有限的离散值。
这种技术的优点是可以准确地将模拟信号转换为数字信号，并且具有较高的精度和可靠性。
然而，模数转换的缺点是需要较高的采样频率和大量的存储空间。
其次，我们来探讨一种常见的信号放大技术——运算放大器放大。
运算放大器是一种电路元件，具有高增益和高输入阻抗的特点。
通过将信号输入到运算放大器的非反馈输入端，可以实现信号的放大。
这种技术的优点是增益可调节，能够适应不同信号强度的放大要求。
此外，运算放大器放大还能够提高信噪比和输出电流能力，增强信号的稳定性和传递能力。
然而，运算放大器放大也存在一些问题，比如对电源稳定性要求高，可能引起偏差和漂移，还会引入额外的噪声。
除了上述两种常见技术，还有一种比较新颖的信号转换与放大技巧——数字滤波器。
数字滤波器是一种对数字信号进行滤波处理的技术。
它的工作原理是利用数字信号处理算法，对信号进行滤波和降噪。
数字滤波器具有调节带宽和阻带、可实现多种滤波方式和滤波参数调节的优点。
此外，数字滤波器还能够通过组合不同的滤波器模块，实现多种复杂滤波功能。
然而，数字滤波器技术也存在一些挑战，比如对计算资源要求高，可能引起延迟和失真，需要合理选择滤波算法。
在实际应用中，信号转换与放大技巧的选择应根据具体实验需求和信号特性来进行。
不同实验中，信号的幅度、频率范围、噪声等特征可能有所不同，因此需要选择适合的信号转换和放大技术。
电路中的运算放大器如何抑制噪声在电路设计中，噪声是一个常见的问题，它可以干扰信号的传输和处理。
在运算放大器中，抑制噪声是至关重要的。
本文将介绍电路中的运算放大器如何抑制噪声，并探讨一些常用的方法。
一、噪声的来源噪声可以来自于多个方面，例如电源线、元件本身以及热噪声等。
这些噪声会被引入到运算放大器中，影响信号的准确性和质量。
二、共模抑制比共模抑制比（Common Mode Rejection Ratio，CMRR）是衡量运算放大器抑制共模噪声能力的指标。
它表示在输入信号有共模分量时，运算放大器输出信号中的共模信号与共模输入信号之比。
CMRR越高，运算放大器抑制共模噪声的能力越强。
常用的提高CMRR的方法包括采用差分输入电路、使用抵消电路等。
差分输入电路可以将共模信号抵消，从而提高抑制共模噪声的能力。
抵消电路则可以通过引入一个与输入信号反向相等的噪声信号来消除共模噪声。
三、反馈电阻的选择反馈电阻也对抑制噪声起着重要的作用。
反馈电阻越大，运算放大器的放大倍数越高，信号与噪声的比例也越大，从而抑制噪声的效果也越好。
但是，过大的反馈电阻会导致电路的幅频特性受到影响，影响放大器的性能。
因此，在选择反馈电阻时需要综合考虑信号放大倍数和噪声抑制的需求，以及电路的幅频特性。
四、降低输入噪声输入噪声可以通过一些方法来降低。
一种常用的方法是使用低噪声元件，例如低噪声电阻、低噪声电容等。
这些低噪声元件可以减少噪声引入到电路中的概率。
此外，还可以通过合理布线和屏蔽等方法来降低输入噪声。
合理布线可以减少信号线与干扰源的接触，从而减少干扰信号的引入。
屏蔽则可以通过遮挡干扰源的辐射信号，达到降噪的目的。
五、电源滤波电源线是常见的噪声来源之一。
为了抑制来自电源线的噪声，可以采用电源滤波的方法。
电源滤波可以通过添加滤波电容、滤波电感等元件来消除电源线中的噪声。
滤波电容可以将高频噪声短路到地，从而减少其传播到运算放大器的可能性。
滤波电感则可以通过孤立输入和输出电路与电源线之间的电流，进一步提高噪声抑制能力。
lm324使用技巧LM324是一种常用的运算放大器，具有低功耗、高增益带宽积和宽电压范围等特点，广泛应用于模拟信号处理电路的设计中。
以下是关于LM324使用的一些建议和技巧：1. 偏置调整：在实际应用中，为了使运算放大器的工作点稳定，通常需要进行偏置调整。
可以通过使用一个电阻网络将信号和电源连接到运算放大器的反馈引脚，通过调整电阻值来实现偏置调整。
2. 断路保护：为了保护运算放大器不受短路或过载的损害，可以在输出端并联一个电流限制器和一个电阻。
这样一来，当输出端短路时，电流限制器会使输出电流减小，防止损坏。
3. 滤波应用：可以将LM324用作低通滤波器或高通滤波器，通过改变电容和电阻的数值可以实现不同的截止频率。
在使用时，需要根据具体的需求选择适当的电阻和电容数值。
4. 比较器应用：除了作为运算放大器，LM324还可以用作比较器。
比较器能够将一个输入信号与一个参考电压进行比较，并输出高或低电平。
在比较器应用中，可以将一个输入接到反馈引脚，通过调整参考电压和输入信号来实现不同的比较功能。
5. 双电源应用：LM324可以使用单电源或双电源工作。
在使用单电源时，需要将非反向输入引脚接到电源的中间点，以保证偏置电压正确。
在使用双电源时，非反向输入引脚需要接到负电源的中间点。
6. 组织布局：在进行线路布局时，应尽量减少导线的长度和交叉。
避免使用过小的焊盘和过小的电解电容，以免电容极性反向时造成损坏。
同时，应注意在焊接时避免过度加热，以免对元器件造成损坏。
7. 必要时进行补偿：LM324在某些高增益情况下可能存在稳定性问题，导致输出不稳定或振荡。
可以通过在运算放大器的输入端串联一个电容或在反馈回路中并联一个电容，来提高稳定性。
8. 过热保护：当运算放大器工作时，如果发热过大，可能会导致损坏。
可以通过在运算放大器附近安装散热片或风扇来进行散热，保持运算放大器的工作温度在安全范围内。
总结起来，LM324作为一种常用的运放，具有众多的应用场景和技巧。
运算放大器是具有很高放大倍数的电路单元。
在实际电路中，通常结合反馈网络共同组成某种功能模块。
它是一种带有特殊耦合电路及反馈的放大器。
目前，运算放大器被广泛应用于电子行业中，但是如果在使用运算放大器的过程中不“遵守”一些规则，可能会造成严重后果。
下面谈谈我用运算放大器的一点体验和经验。
L运算放大器的输出电压问题目前市场上的运算放大器依然存在一些不可避免的缺陷，输出电压很难达到其理想的电源电压（空载情况下可以达到电源电压）。
而且实际应用中，输出电压都会带有一定的负载,负载越大，其电压损耗越大。
那么这个时候如果引入负电源，其电压输出就能够达到理想的电源电压范围。
2.运算放大器反馈回路千万不能并接电容如果一个用于直流信号放大的电路，为了去耦，不小心把电容并接到了反馈回路，反馈信号的相位发生了改变，很容易就会发生振荡。
所以，在放大电路中，反馈回路不能加入任何影响信号相位的电路。
3.反馈回路的Layout注意事项反馈回路的元器件必须要靠近运算放大器，而且PCB走线要尽量短，同时要尽量避开数字信号、晶振等干扰源。
反馈回路的布局布线不合理，则会容易引入噪声，严重会导致自激振荡。
4.运算放大器输入电压限制众所周知，电子元器件都是在特定的输入电压范围内正常工作的，运算放大器当然也不例外。
如果运算放大器的输入电压超出范围，那么运算放大器就会出现工作不正常的现象，甚至一些更严重的情况。
5.运算放大器使用必须重视电源滤波运算放大器的电源滤波不容忽视，电源的好坏直接影响输出。
特别是对于高速运算放大器，电源纹波对运算放大器输出干扰很大，弄不好就会变成自激振荡。
所以最好的运算放大器滤波是在运算放大器的电源脚旁边加一个OJuF的去耦电容和一个几十UF的锂电容，或者再串接一个小电感或者磁珠，效果会更好。
结语只要合理的使用运算放大器，便不用担心使用运算放大器带来的问题。
目前随着国内智能穿戴、便携电子设备空前发展，运算放大器的应用范围将会得到进一步提升。

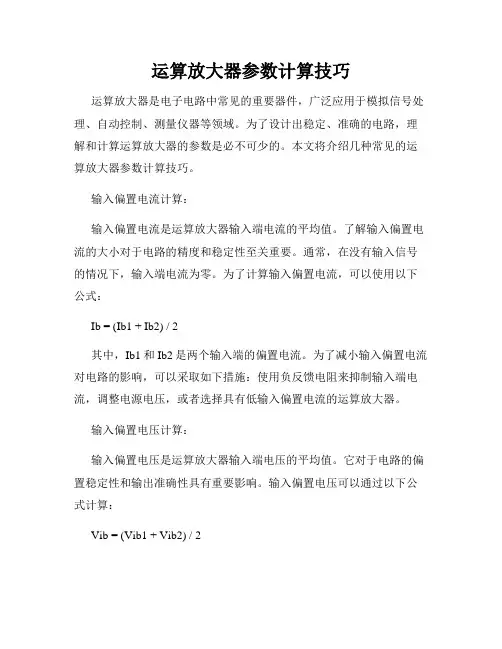

运算放大器参数计算技巧运算放大器是电子电路中常见的重要器件，广泛应用于模拟信号处理、自动控制、测量仪器等领域。
为了设计出稳定、准确的电路，理解和计算运算放大器的参数是必不可少的。
本文将介绍几种常见的运算放大器参数计算技巧。
输入偏置电流计算：输入偏置电流是运算放大器输入端电流的平均值。
了解输入偏置电流的大小对于电路的精度和稳定性至关重要。
通常，在没有输入信号的情况下，输入端电流为零。
为了计算输入偏置电流，可以使用以下公式：Ib = (Ib1 + Ib2) / 2其中，Ib1和Ib2是两个输入端的偏置电流。
为了减小输入偏置电流对电路的影响，可以采取如下措施：使用负反馈电阻来抑制输入端电流，调整电源电压，或者选择具有低输入偏置电流的运算放大器。
输入偏置电压计算：输入偏置电压是运算放大器输入端电压的平均值。
它对于电路的偏置稳定性和输出准确性具有重要影响。
输入偏置电压可以通过以下公式计算：Vib = (Vib1 + Vib2) / 2其中，Vib1和Vib2是两个输入端的偏置电压。
为了降低输入偏置电压的影响，可以采取以下方法：选择具有低输入偏置电压的运算放大器，使用电阻网络进行补偿或调整参考电压源。
增益带宽积计算：增益带宽积是运算放大器频率响应的一个重要参数。
它代表了该运算放大器能提供的最大增益与频率乘积的能力。
计算增益带宽积可以使用以下公式：GBW = A * BW其中，A是运算放大器的开环电压增益，BW是运算放大器的频带宽度。
为了提高增益带宽积，可以采取以下措施：增加运算放大器的频带宽度，选择高增益运算放大器，或者使用滤波电路来限制输入信号频率范围。
噪声计算：噪声是影响运算放大器性能的一个重要因素。
在设计电路时，需要了解噪声的大小以确保输出信号的准确性和稳定性。
计算运算放大器的噪声可以使用以下公式：NF = √[ (En1 + En2) / (2 * Rf * BW) ]其中，En1和En2是输入端的噪声电压，Rf是反馈电阻，BW是运算放大器的频带宽度。
运算放大器的稳定性4―环路稳定性主要技巧与经验运算放大器的稳定性第4部分（共15部分）：环路稳定性主要技巧与经验作者：Tim Green，TI公司本系列的第4部分着重讨论了环路稳定性的主要技巧与经验。
首先，我们将讨论45度相位及环路增益带宽准则，考察了在Aol 曲线与1/β曲线以及环路增益曲线Aolβ中的极点与零点之间的互相转化关系。
我们还将讨论用于环路增益稳定性分析的频率“十倍频程准则”。
这些十倍频程准则将被用于1/β、Aol及Aolβ曲线。
我们将给出运放输入网络ZI与反馈网络ZF的幅度“十倍频程准则”。
我们将开发一种用于在1/β曲线上绘制双反馈路径的技术，并将解释为何在使用双反馈路径时应该避免出现“BIG NOT”这种特殊情况。
最后，我们将给出一种便于使用的实际稳定性测试方法。
在本系列的第5部分中，这些关键工具的综合使用使我们能够系统而方便地稳定一个带有复杂反馈电路的实际运放应用。
环路增益带宽准则已确立的环路稳定性标准要求在fcl处相移必须小于180度，fcl是环路增益降为零时的频率。
在fcl处的相移与整个180度相移之间的差定义为相位余量。
图4.0详细给出了建议用于实际电路的经验，亦即在整个环路增益带宽（f≤fcl）中设计得到135度的相移（对应于45度的相位余量）。
这是考虑到，在实际电路中存在着功率上升、下降及瞬态情况，在这些情况下，运放在Aol曲线上的改变可能会导致瞬态振荡。
而这种情况在功率运放电路中是特别不希望看到的。
由于存在寄生电容与印制板布局寄生效应，因此这种经验还考虑在环路增益带宽中用额外的相位余量来考虑实际电路中的附加相移的。
此外，当环路增益带宽中相位余量小于45度时，即可能在闭环传输函数中导致不必要的尖峰。
相位余量越低及越靠近fcl，则闭环尖峰就会越明显。
180135-135oFrequency90(Hz)450-45Loop Stability Criteria:<-180 degree phase shift at fcl -135 degree phase shift at all frequencies <fcl Why?: Because Aolis not always “Typical” Power-up, Power-down,Power-trans ient ?Undefined “Typical”Aol Allows for phase shift due to real world Layout & Component Parasitics图4.0：环路增益带宽准则图字（上下、左右）：Aolβ（环路增益）相位曲线、-135°“相移”、频率(Hz)、45°“相位余量”环路稳定性标准：在fcl处相移< -180度θ设计目的：在所有< fcl的频率上，都有相移≤-135度原因：因为Aol（开环增益）并不总是“典型”，考虑到实际电路布局与器件的寄生效应，存在着功率上升、下降及暂态现象→这些是未定义的“典型”Aol。
运算放大器阻抗匹配摘要：一、运算放大器的基本概念二、阻抗匹配的重要性三、运算放大器的阻抗匹配方法四、实际应用中的阻抗匹配技巧五、总结与展望正文：一、运算放大器的基本概念运算放大器，又称为运放，是一种模拟电路，具有广泛的应用。
它是一种具有放大、积分、微分等多种功能的器件。
在电路设计中，运算放大器的一个重要参数是其输入阻抗和输出阻抗。
为了实现信号的有效传输和放大，需要对运算放大器的阻抗进行匹配。
二、阻抗匹配的重要性阻抗匹配是指在信号传输过程中，输入端和输出端的阻抗相等，从而实现信号的无损传输。
在实际应用中，如果阻抗不匹配，会导致信号的衰减和失真，影响电路的性能。
因此，进行阻抗匹配至关重要。
三、运算放大器的阻抗匹配方法1.串联匹配：在运算放大器的输入端串联一个电阻，使其与输入信号的阻抗相等，实现匹配。
2.并联匹配：在运算放大器的输出端并联一个电阻，使其与输出信号的阻抗相等，实现匹配。
3.使用匹配网络：通过LC滤波器或RC滤波器等匹配网络，实现输入输出端阻抗的匹配。
四、实际应用中的阻抗匹配技巧1.考虑电缆的阻抗：在实际应用中，电缆的阻抗会影响整体的匹配效果。
因此，在设计匹配电路时，要考虑到电缆的阻抗。
2.采用多级匹配：在进行阻抗匹配时，可以采用多级匹配的方法，逐步逼近理想的匹配状态。
3.调整元件参数：在实际电路中，可以通过调整元件（如电容、电阻等）的大小，实现更好的阻抗匹配。
五、总结与展望运算放大器的阻抗匹配在电路设计和实际应用中具有重要意义。
通过合理的设计和方法，可以实现信号的有效传输和放大，提高电路的性能。
电子电路中的信号调理与放大技巧在电子电路的设计和应用中，信号调理与放大是至关重要的环节。
合理的信号调理和放大技巧可以有效提高信号质量，增强系统的性能，保证电路的稳定性。
本文将介绍一些常见的信号调理与放大技巧，帮助读者更好地理解和应用于电子电路设计中。
一、滤波技术滤波技术是电子电路中最基础也是最常用的信号调理技巧之一。
通过滤波器能够选择性地通过或抑制某一频率范围内的信号。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器可以滤除高频部分，高通滤波器则相反，带通滤波器能选择特定频率的信号，而带阻滤波器则能屏蔽特定频率范围内的信号。
设计和选择合适的滤波器可根据具体应用的需求，有助于降低噪声干扰，提高信号的可靠性。
二、放大电路设计放大电路是指将输入信号经过放大器放大后输出的电路。
在实际应用中，需要根据不同的信号调理需求选择不同类型的放大电路。
常见的放大电路包括共射放大电路、共集放大电路、共基放大电路等。
每种放大电路都有其适用的场景和特性。
例如，共射放大电路具有电压放大倍数高、输入输出阻抗相差较大等特点，适用于低频放大；共集放大电路具有输入输出阻抗相近、电压放大倍数相对较低等特点，适用于高频放大。
根据具体应用的要求，合理选择和设计放大电路，可提高信号的放大程度和稳定性。
三、运算放大器的应用运算放大器是一种重要的集成电路，具有极高的增益、输入输出阻抗大、输出与输入电压间有良好的线性关系等特点。
运算放大器广泛应用于各种电子电路中，如滤波器、比较器、积分器等。
它能够对输入信号进行放大、求和、整流、滤波等操作。
运算放大器的应用可以简化电路设计，提高系统可靠性和稳定性。
对于信号调理和放大的需求，合理选用并巧妙应用运算放大器，可以达到更理想的效果。
四、反馈技术反馈技术是一种有效提高放大器性能的技术手段。
通过引入反馈，可以抑制非线性失真、提高稳定性、降低噪声等。
常见的反馈方式有电压反馈和电流反馈。
集成运算放大器教案第一章：集成运算放大器的概述1.1 教学目标1. 了解集成运算放大器的基本概念；2. 掌握集成运算放大器的主要参数；3. 理解集成运算放大器的作用和应用。
1.2 教学内容1. 集成运算放大器的定义；2. 集成运算放大器的主要参数；3. 集成运算放大器的作用和应用。
1.3 教学方法1. 讲授法：讲解集成运算放大器的概念、参数和作用；2. 案例分析法：分析集成运算放大器在实际电路中的应用。
1.4 教学步骤1. 引入：讲解集成运算放大器的定义；2. 讲解：介绍集成运算放大器的主要参数；3. 应用：分析集成运算放大器的作用和应用；4. 总结：强调集成运算放大器在电路设计中的重要性。
第二章：集成运算放大器的电路符号与性质2.1 教学目标1. 掌握集成运算放大器的电路符号；2. 理解集成运算放大器的主要性质；3. 学会分析集成运算放大器的基本电路。
2.2 教学内容1. 集成运算放大器的电路符号；2. 集成运算放大器的主要性质；3. 集成运算放大器的基本电路分析。
2.3 教学方法1. 讲授法：讲解集成运算放大器的电路符号和性质；2. 示例分析法：分析集成运算放大器的基本电路。
2.4 教学步骤1. 引入：讲解集成运算放大器的电路符号；2. 讲解：介绍集成运算放大器的主要性质；3. 分析：分析集成运算放大器的基本电路；4. 总结：强调集成运算放大器性质在电路分析中的应用。
第三章：集成运算放大器的应用之一——放大器电路3.1 教学目标1. 掌握放大器电路的基本原理；2. 学会设计放大器电路；3. 了解放大器电路的应用。
3.2 教学内容1. 放大器电路的基本原理；2. 放大器电路的设计方法；3. 放大器电路的应用。
1. 讲授法：讲解放大器电路的基本原理；2. 设计实践法：指导学生设计放大器电路；3. 案例分析法：分析放大器电路的应用。
3.4 教学步骤1. 引入：讲解放大器电路的基本原理；2. 设计：指导学生设计放大器电路；3. 应用：分析放大器电路在实际电路中的应用；4. 总结：强调放大器电路在电路设计中的重要性。
运放第一级共模输出电平设置
摘要：
1.运放简介
2.共模输出电平的概念
3.共模输出电平的设置方法
4.共模输出电平的调整技巧
5.共模输出电平的应用实例
正文：
运放，全称为运算放大器，是一种模拟电子电路，主要用于信号放大、滤波、模拟计算等功能。
在运放的输出端，有一个重要的参数，那就是共模输出电平。
共模输出电平，是指运放在无输入信号时，输出端的电平值。
这个电平值通常用来作为电路中的基准电压，因此在电路设计中具有重要的作用。
那么，如何设置共模输出电平呢？这需要根据运放的具体型号和电路的实际需求来确定。
一般来说，可以通过调整运放的偏置电阻来改变共模输出电平。
调整共模输出电平时，需要注意的是，不同的运放型号可能需要使用不同的偏置电阻值。
此外，为了保证电路的稳定性，偏置电阻的选择也需要根据电路的实际工作电压和电流来确定。
在实际应用中，共模输出电平的设置通常需要根据电路的具体需求来进行。
例如，在某些电路中，共模输出电平可能需要设置为正电压，而在另一些
电路中，共模输出电平可能需要设置为负电压。
总的来说，共模输出电平的设置是运放电路设计中的一个重要环节。
电子电路中常见的运算放大器设计技巧在电子电路中，运算放大器（Operational Amplifier，简称Op-Amp）是一种非常常见的集成电路器件。
它具有高增益、高输入阻抗和低输出阻抗的特点，常被用于信号放大、滤波、积分等应用。
在设计电子电路的过程中，熟练掌握运算放大器的设计技巧是非常重要的。
本文将介绍一些常见的运算放大器设计技巧，以便读者能够更好地运用运算放大器进行电路设计。
一、法则电阻的应用在运算放大器电路设计中，法则电阻是常见的设计技巧之一。
通过适当选择和连接电阻，可以实现对运算放大器输入、输出电压和电流的控制。
下面以非反馈放大器为例，介绍法则电阻在运算放大器设计中的应用。
1.1 输入电阻在非反馈放大器中，输入电阻起到限制输入电流流入运算放大器的作用。
常见的设计技巧是通过串联电阻的方式增大输入电阻。
根据欧姆定律，串联电阻的总电阻等于各个电阻之和。
因此，通过选择合适的电阻数值和个数，可以得到所需的输入电阻值。
1.2 反馈电阻反馈电阻是非反馈放大器中的一个重要电阻，用于控制输出电压。
通过调节反馈电阻的数值，可以改变运算放大器的放大倍数。
当反馈电阻为负反馈时，输出电压与输入电压的关系可以由放大倍数决定。
因此，反馈电阻的选择对于电路的性能至关重要。
二、运算放大器的应用除了法则电阻的应用外，运算放大器还有许多其他常见的应用，下面将介绍其中几种常见的应用。
2.1 比较器比较器是一种常见的运算放大器应用，用于比较两个电压的大小。
通过将一个电压输入到运算放大器的非反馈端，将另一个电压输入到反馈端，可以实现对两个电压进行比较。
当非反馈端电压大于反馈端电压时，输出高电平；当非反馈端电压小于反馈端电压时，输出低电平。
2.2 滤波器滤波器是运算放大器应用的另一个常见领域。
通过适当选择电阻和电容的数值，并将它们与运算放大器相连，可以实现对输入信号的滤波。
常见的滤波器包括低通滤波器、高通滤波器和带通滤波器等。
2.3 积分器积分器是一种将输入信号进行积分的电路，常用于信号处理和控制系统中。
电子电路中的运算放大器问题解析与调试电子电路的运算放大器（operational amplifier）是一种常见且重要的电子器件，广泛应用于信号处理、控制系统、测量设备等领域。
本文将对运算放大器的问题进行解析与调试。
通过以下几个方面展开论述：一、运算放大器的基本原理与特性运算放大器是一种差模放大器，具有高增益、输入阻抗高、输出阻抗低等特点。
其基本原理是利用反馈电阻来控制输出信号，并且具有两个输入端口，一个输出端口和一个电源端口。
在正常工作情况下，运算放大器的输入端口具有相等的电势，通过调节反馈电阻可以实现不同的功能，比如放大、求和、补偿等。
二、常见问题及解决方法1.偏置电压问题：运算放大器的输入端口有一个偏置电压，可能导致输出信号不稳定或误差较大。
解决方法是通过添加一个偏置电流来抵消偏置电压，或者使用双电源供电方式。
2.共模干扰问题：当输入信号中出现共模干扰时，可能导致输出信号失真。
解决方法是增加输入端口的共模抑制比，或者使用差分输入。
3.频率响应问题：运算放大器的增益往往并非在所有频率下都一致，可能存在频率响应差异。
解决方法是选择适当的运放型号，或者采用补偿电路来改善频率响应。
4.幅度失真问题：在输出信号幅度达到极限时，可能出现幅度失真。
解决方法是调整电源供电范围或增加输出级电源电压。
三、调试技巧与方法1.接地问题：运算放大器的接地要牢固可靠，避免接地杂散电流影响信号质量。
2.输入电阻匹配问题：输入信号源的电阻要与运算放大器的输入端口电阻匹配，避免信号衰减或失真。
3.电源稳定性问题：稳定的电源是运算放大器工作的基础，要保证电源电压的稳定性和纹波。
4.反馈电路设计问题：合理的反馈电路可以使运算放大器的性能更好，包括稳定性、增益、频率响应等。
四、实际案例分析通过实际案例的分析，可以更深入理解运算放大器问题的解析与调试。
例如，当应用于音频放大器时，如何解决功率放大不足、失真过大等问题。
结语运算放大器在电子电路中起到了至关重要的作用，了解问题分析与调试方法对于确保电路的正常运行至关重要。
二、运放电路设计技巧目前举办的各种电子竞赛选题中，相关的模拟电路部分一般会首选运算放大器的应用问题；而扩展部分也必然牵扯到集成运放的使用技巧和灵活运用。
因而，相关集成运放电路的设计技巧是我们应该关注的首要问题。
下面我们通过几个例子来说明运放电路设计中的一些具体技巧问题。
〔例1〕假设需设计一交流放大器，要求放大倍数Au=500，输入电阻r i ≥100k Ω。
电路设计的第一步是方案选择，可以采用反相，也可以采用同相输入。
那么，用哪种更好呢?如用反相输入，电路可如图9(a)所示。
为保证输入电阻r i =RI ≥100k Ω，则RI 至少取100k Ω；为保证Au=500，则应有R F =500×R I =50M Ω。
且有R B =R I ∥R F =100k Ω∥50M Ω≈100k Ω。
如采用同相输入，电路可如图9(b)所示。
由于同相输入阻抗近似无穷大，因此选多大的R I 和R B 都可以。
例如取R I =1k Ω，则R F =499k Ω即可满足Au=500，R B 也近似取1k Ω即可。
这两种方案有什么优缺点，各适用于什么场合呢?采用反相输入的优点是：运放不管有无输入信号，其两输入端电位始终近似为零。
两输入端之间只有μV 级的差动信号(或称差分信号、差模信号)。
而在同相输入形式中，因U IN +=U IN -=U i ，在U i 不为零时运放两输入端间除有极小的差模信号（例如U IN ＋－U IN -=5.00001V －4.99999V=20μV ）外，还同时存在较大的共模电压（U lN++U IN-）／2=（5.00001V+4.99999V ）／2=5V 。
集成运放虽有较高的共模抑制能力，但其共模放大倍数总是大于零的，因此多少总会带来一点误差，这是同相输入的缺点。
但本例要求放大器有较高的输入电阻和较大的放大倍数，如采用反相输入形式，则R I 和R F 至少要取到100k Ω和50M Ω。
运算放大器使用技巧一、采用哪种放大器运算放大器基本电路有反相放大器及同相放大器，在实际使用中如何选择?如果输入与输出要求反相，当然要采用反相放大器，若放大的是交流信号，并无相位要求则可以采用同相放大器或反相放大器。
采用哪种好呢？这要根据具体情况来分析。
采用反相放大器的优点是：运放不管有无输入信号，其两输入端电位始终近似为零．两输入端之间仅有低于μV级的差动信号(或称差模信号)．而同相输入放大器的两个输入端之间除有极小的差模信号外，同时还存在较大的共模电压。
虽然运放有较大的共模抑制比，但多少也会因共模电压带来一些误差。
同相放大器的优点是输入阻抗极高，因此输入电阻取大取小影响不大，而反相放大器的输入阻抗Zi与输入电阻Ri大小有关(输入阻抗Zi等于输人电阻Ri)例如，输入阻抗要求100kΩ；增益要求300，则若采用反相放大器时，Ri=100kΩ，Rf=30MΩ．这样大的反馈阻值对通用运放很难正常工作了，在这种情况时，采用同相放大器更合适。
另外，还要看信号源的内阻大小。
某些传感器的内阻较大，若采用输入阻抗较小的放大电路，会影响测量精度、在这种情况时采用同相放大器更为合适。
这里介绍一种既采用反相放大器，而且也不采用阻值大的反馈电阻的电路，如图1所示这电路中的反馈电阻Rf不直接接在输出端，而按在由R1、R2组成分压器的中点A。
现对此电路进行一些分析。
此电路要求输入阻抗为100KΩ，增益为-500。
按一般反相放大器设计，Ri=100 K Ω，Rf=50MΩ。
A点的分压比为R1/（R1+R2）=1/500，且有R1《Rf。
根据“虚短”及“虚断”原则，可以列出下式：Ii=Vi/100KΩ=If,IfRf=-VA,代入可得VA=-Vi。
由A点可列出节点电流方程：Ii+If=I2及Ii=（0－VA）／R1=Vi／100；所以，I2=(Vi/100Ω)+(Vi/100KΩ)≈Vi/100Ω。
由此可求出：V0=VA－I2R2=－Vi－(Vi/100Ω)X49.9kΩ=－500Vi，即满足Vo／Vi=－500的要求．在计算中略去If会造成一些误差，但因Rf>>R1，在本例中If仅为Ii的千分之一，故这种误差是不大的。
若需要采用同相放大器，使输入与输出同相，可采用图2的电路。
读者可以自行推导一下其增益是多少。
二、Ri、Rf的选取从反相放大器及同相放大器的增益公式可知，其增益取决于Rf与Ri的比值。
并且通过实验，在一定范围内，Ri、Rf变化，只要它们之间的比值不变，增益也不变，在具体设计中电阻阻值如伺选择呢?以前的实验中，并没有加负载，而实际的放大电路是有负载电阻RL的；如图3所示．1、电阻取值太小设计一个反相放大器，若增益为－100，能否取Ri=10Ω，Rf=100Ω，Rf=lkΩ呢?这比值是对的，但实际是不行的．这可以从两方面来分析：（1）运放输出的电流是流向负载电阻及Rf的，可以看作RL与Rf并联。
所以当Rf 取得很小时(如10—100Ω)，则流过Rf的电流就大，运放有限的输出电流能力就不能充分利用，甚至使放大器很快饱和，放大器的输出电压范围变得很小，即线性范围很窄．例如，若Rf为500Ω，当输出电压为10V时，将要20mA流入Rf(若Rf取100Ω，则要100mA)，而一般运放输出电流仅土10-20mA．另外，Rf过小，使管耗过大，发热严重，可能要烧坏器件．（2）反相放大器的输入阻抗等于Ri，所以Ri取得很小时，其输入阻抗就很小。
当信号源内阻较大时，信号就输不出来。
2、电阻取值太大Ri及Rf取得过大时可能会带来较大的电流漂移干扰．如Rf取10MΩ，则100nA的工作偏流IiB在Rf上将形成1V压降影响输出，IiB若稍有变化，则会造成输出信号的严重漂移，且会形成对外部干扰很敏感的电路。
若用手指触摸10MΩ电阻，则输出是混有噪声的削顶波形。
另外，由于存在分布电容的因素，当工作频率较高时，频率特性将变坏。
一般电阻在1kΩ-lMΩ之间选取，而在10～100KΩ之间选取是较常见的。
其次的问题是如何选择电阻的精度等级．在对放大倍数要求不严的应用场合，如音响电路的前置放大电路，采用5％精度的电阻即可。
对精度要求高的放大器可采用1％或0.5％的高精度电阻。
一般都采用金属膜电阻。
在业余条件下，可以采用数字式万用表欧姆档来选配电阻，住住可获得较好效果。
这里要指出的是，电阻的阻值也是会随温度变化而变化的，则它会影响放大器的温漂，所以在精度要求较高的放大器中，应选用温度系数较小的电阻，一般高精度电阻其温度系数在lOOppm／。
C以下（ppm表示百分之一）。
最后提一下电阻的功率．由于流过Ri、Rf、Rp电阻的电流都很小，一般可选用1／8W-l／16W的金属膜电阻，若现有1／4W的也可用。
3、能否用半可调电阻代替Ri，Rf ？由于电阻的阻值有一定的误差，能设定的增益与实际增益有一定的差别，而精密电阻价格较贵，并且尺寸较大，能否采用半可调电阻来代替Ri及Rf，通过调整来满足增益的要求，如图4(a)、(b)、(c)所示：从原理上来看，三种方案都可以的，但实际上有一些问题。
首先是半可调电阻的接触不太可靠，在振动或撞击时可能会改变其阻值，一般的半可调电阻的电阻层是碳膜的，它的温度系数较大，与其他电阻温度系数数不匹配，容易产生温漂，因此不适合精度高的放大器，从图4(a)与4(b)比较，采用(b)方案较好，Rf的变化对Rp的影响较小。
方案(c)虽然增益调整范围极大，但实际调节范围不应过大。
在增益调节中采用精密多圈电位器较好，它的特点是：调节方便、精确、温度系数较小。
三、缓冲器的应用图5(a)是大家熟悉的同相放大器电路。
如果电路中Ri=∞，Rf=0，则电路变成图5(b)的样子，它就是缓冲器电路。
由同相放大器增益公式1+Rf／Ri可知，若Rf=0，Ri=∞，则其增益为1。
同样，用“虚短’的原则来分析：反相输入端的电压等于同相端的电压，而反相端已与输出端直接连接在一起，即V0=Vi．这样增益为1的电路虽然十分简单，什么外围元件都没有，有什么用处呢?先按图6来做一个实验。
这里采用的是土9V电源，采用数字表测量，从实验结果可以看出：在空载时(即不接0.5k负载电阻时)，在－7.06V～+8.93V范围内输入电压等于输出电压，且是同相的，电压跟随范围相当大。
当负载电流小时，有负载及无负载没有差别。
但负载电流大时，如大于14mA时，输出电压要比输入电压小，即放大器提前饱和。
对于输出载电流大与输出电压的关系，有兴趣的读者，用可图7所示的电路进行测量实验。
缓冲器的特点是输入阻抗极高、输出阻抗极低、能输出较大电流。
因此它可用作缓冲隔离级“插入”电路中，如某些振荡器电路若直接接负载会影响振荡器输出特性甚至或停振，而在振荡器与负载之间插入缓冲器，则可稳定地工作。
又例如一些内阻高的传感器，如压电式传感器，其输出信号非常弱，而且内阻极高。
若采用一般放大器与传感器直接连接会产生较大的测量误差。
这时传感器与放大器间插入一个缓冲器，以起到阻抗变换的作用。
下面再介绍一种实用电路，如图8所示。
为防止看电视影响屋内人学习，一般可用耳机来解决(插入电视机音频输出孔)，但如果要多人看时，则可采用图8的电路来解决。
A1～A4是四运放，接成缓冲器(LM324是单电源工作的，电源电压可采用6V)。
由于它输入阻抗高，所以即使四个运放输入端都接在一起也能工作。
耳机可用低阻抗的。
四、运放放大器应用举例本文以无线电制作者最常用的四运放集成电路LM24为例，来介绍运算放大器的几种典型应用。
LM24采用14脚双列直插塑料封装，管脚排列如图9所示。
它的内部包含四组形式完全相同的运算放大器，可使用单电源供电，四组运放除电源共用外，均相互独立。
每—组运算放大器可用图10所示符号来表示，它有五个引出端，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V0”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端V0的信号与该输入端信号的相位相反；Vi+(十)为同相输入端，表示运放输出端V0的信号与该输入端信号的相位相同。
由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛于家用电器、电子玩具、报警装置、自动控制等电路中。
下面介绍几种应用实例。
1．反相交流放大器电路见图11。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等，特点是电路无需调试。
放大器采用单电源供电，由R1、R2组成1／2V+偏置，C1是消振电容。
放大器电压放大倍数Av由外接电阻Ri、Rf决定：A V=－Rf／Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，若Ri=10kΩ，A V=-10。
此电路输入电阻为Ri。
一般情况下先选取Ri与信号源内阻相等，然后根据要求的放大倍数再选定Rf，，C0和Ci为耦合电容。
2．同相交流放大器见图12。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数A V也由外接电阻决定：Av=1+Rf／R4，电路输入电阻为R3，R4的阻值范围为几千欧～几十千欧。
3．交流信号三分配放大器见图13。
此电路可将输入交流信号分成三路输出，三路可分别用作指示、控制、分析等用途，而对信号源影响极小。
因运放A1输入电阻较高。
运放A1～A4均把输出端直接接至负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
R1、R2组成1/2V+偏置，静态时Al输出端电压为1/2V+，故运放A2～A4输用端亦为1/2V+，通过输入输出电容的隔直流作用，取出交流信号，形成三路分配输出。
4．测温电路见图14。
感温探头采用一只硅三极管3DG6，把它接成二极管形式。
硅晶体管发射结电压的温度系数约为—2．5mV／o C，即温度每上升1o C，发射结电压便会下降2．5mV。
运放A l连接成同相直流放大形式，温度越高，晶体管BG1压降越小，运放A1同相输入端的电压越低，输出端的电压也越低，这是一个线性放大过程。
在A1输出端接上测量或处理电路，便可对温度进行指示或进行其它自动控制。
5．有源带通滤波器许多音响装置的频谱分析器均使用如图15所示电路做为带通滤波器，以选出各个不同频段的信号，在显示器上利用发光二极管点亮的多少来指示信号幅度的大小。
这样有源带通滤波器的中心频率f0=1/2πC[1/R3（1/R1+1/R2）]1/2，在中心频率f0处的电压增益A0=R3/2R1，品质因数Q=1/2[R3（1/R1+1/R2）] 1/2，3dB带宽BW=1/πRC。
也可以根据设计确定的Q、f0、A0值，求出带通滤波器的各元件参数值。
