GMS地下水模拟软件软件介绍ppt课件
GMS图形界面由下拉菜单、编辑条、常用 模块、工具栏、快捷键和帮助条六部分组成， 使用起来非常便捷。
.
2
由于GMS软 件具有良好的 使用界面，强 大的前处理、 后处理功能及 优良的三维可 视效果，目前 已成为国际上 最受欢迎的地 下水模拟软件。
.
3
GMS简要介绍
GMS是EMS套装软件的一个部分，是模拟计算 地下水渗流和溶质（污染质）运移的软件；
Seam3d子模块用来模拟复杂生物降解问题的模型，包括多 酶、多电子接收器。
Modpath子模块是确定给定时间内稳定或非稳定流中质点 运移路径的三维示踪模型，需与Modflow联合使用。
.
9
Seep2d子模块是用来计算坝堤剖面渗漏的二维有限元稳定 流模型，可用来模拟承压流和无压流问题，也可用来模拟 饱和和非饱和问题。
Femwater子模块是用来模拟饱和流和非饱和流条件下水流 和溶质运移的三维有限元耦合模型，还可用于模拟咸水入 侵等密度变化的水流和运移问题。
.
8
Mt3dms子模块用来模拟地下水系统中对流、弥散和化学反 应的三维溶质运移模型。在计算过程中，需与Modflow联 合使用。
Rt3d子模块用来处理多组反应的三维运移模型，适用于模 拟自然衰减和生物恢复。
3、Modflow-Conceptual Approach 多层含水层 稳定流和非稳定流计算 研究区边界不规则 每含水层厚度可起伏变化 各含水层参数分区简单
.
31
Modaem模型
➢ 单一含水层稳定流水动 力场计算 •模块名称:Modaem •假定含水层中地下水 的水头在垂向上不发 生变化。 •平面2D数学模型。 •优点:不用剖分网格
Map子模块用来在GMS中建立概念模型。它可以Tiff、 Jepg等格式图件为底图，在图上确定表示源汇项、边界、 含水层不同参数区域点、线、面的空间位置，快速建立 概念模型。
.
2
由于GMS软 件具有良好的 使用界面，强 大的前处理、 后处理功能及 优良的三维可 视效果，目前 已成为国际上 最受欢迎的地 下水模拟软件。
.
3
GMS简要介绍
GMS是EMS套装软件的一个部分，是模拟计算 地下水渗流和溶质（污染质）运移的软件；
Seam3d子模块用来模拟复杂生物降解问题的模型，包括多 酶、多电子接收器。
Modpath子模块是确定给定时间内稳定或非稳定流中质点 运移路径的三维示踪模型，需与Modflow联合使用。
.
9
Seep2d子模块是用来计算坝堤剖面渗漏的二维有限元稳定 流模型，可用来模拟承压流和无压流问题，也可用来模拟 饱和和非饱和问题。
Femwater子模块是用来模拟饱和流和非饱和流条件下水流 和溶质运移的三维有限元耦合模型，还可用于模拟咸水入 侵等密度变化的水流和运移问题。
.
8
Mt3dms子模块用来模拟地下水系统中对流、弥散和化学反 应的三维溶质运移模型。在计算过程中，需与Modflow联 合使用。
Rt3d子模块用来处理多组反应的三维运移模型，适用于模 拟自然衰减和生物恢复。
3、Modflow-Conceptual Approach 多层含水层 稳定流和非稳定流计算 研究区边界不规则 每含水层厚度可起伏变化 各含水层参数分区简单
.
31
Modaem模型
➢ 单一含水层稳定流水动 力场计算 •模块名称:Modaem •假定含水层中地下水 的水头在垂向上不发 生变化。 •平面2D数学模型。 •优点:不用剖分网格
Map子模块用来在GMS中建立概念模型。它可以Tiff、 Jepg等格式图件为底图，在图上确定表示源汇项、边界、 含水层不同参数区域点、线、面的空间位置，快速建立 概念模型。
《地下水数值模拟》课件
CHAPTER 04
地下水数值模拟的案例分析
案例一：某地区地下水污染模拟
总结词
该案例展示了如何运用地下水数值模拟技术 预测和评估某地区地下水污染情况。
详细描述
该案例首先介绍了该地区的地下水分布和流 向，然后通过建立数值模型，模拟了不同污 染源对地下水的影响，并预测了污染扩散的 范围和程度。最后，根据模拟结果，提出了 相应的污染防治措施。
VS
有限体积法适用于不规则的网格系统 和复杂的边界条件，能够得到相对准 确的结果，计算量适中，适用于较大 的模型规模。
CHAPTER 03
地下水数值模拟的步骤
建立数学模型
01
确定研究区域和边界条件
02
描述地下水流动和物质传输过程
03
建立数学方程，包括连续性方程、动量方程、源汇 项等
模型离散化
1
地下水数值模拟的应用
地下水数值模拟广泛应用于水资源管理、环境保护、地质 灾害防治等领域。
通过模拟地下水动态变化，可以预测未来地下水资源量、 评估地下水污染风险、研究地下水与地质灾害的关系等， 为相关决策提供科学依据。
CHAPTER 02
地下水数值模拟的基本方法
有限差分法
有限差分法是一种将偏微分方程离散 化为差分方程的方法，通过在时间和 空间上将偏微分方程近似为差分方程 ，从而将连续的物理量离散化为离散 的数值。
随着数值计算技术的发展，地下水数值模型将越来越复杂，能够 模拟更多的物理过程和化学反应。
参数优化和数据同化
通过人工智能和机器学习技术，对模型参数进行自动优化和数据同 化，提高模拟精度和可靠性。
多尺度模拟
从微观到宏观的多尺度模拟将成为一个重要方向，能够更好地揭示 地下水系统的复杂性和规律性。
第一讲地下水流数值模拟软件介绍
第一讲地下水流数值模拟软件介绍地下水流数值模拟软件是一种可以模拟地下水流动过程的计算工具。
它通过建立数学模型，基于地下水流动方程和物质输移方程，计算地下水流动的速度、压力、水位等参数，并提供可视化结果展示。
地下水流数值模拟软件广泛应用于水资源开发与管理、环境保护和地下水污染治理等领域。
它可以帮助工程师和科研人员预测地下水的流动规律，评估地下水资源的可利用性，优化水资源的开发利用方案，指导地下水环境保护和污染治理措施的设计。
目前市场上有多种地下水流数值模拟软件，如MODFLOW、FEMWATER、Visual MODFLOW、GMS等。
这些软件通常具有以下几个主要特点：1.建模能力：地下水流数值模拟软件能够建立复杂的地下水模型，包括地下水系统的几何形状、边界条件、材料性质等。
用户可以根据实际情况进行地下水模型的建立，以反映真实的地下水系统。
2.求解能力：地下水流数值模拟软件可以通过数值方法求解地下水流动的物理方程。
它使用迭代算法和数值计算技巧，计算得出地下水流动的速度、压力、水位等参数。
求解过程通常需要考虑地下水系统的复杂性和计算效率的平衡。
3.可视化能力：地下水流数值模拟软件可以将计算结果以可视化的方式展示出来。
用户可以通过图表、图像和动画等形式，直观地了解地下水流动的变化趋势和空间分布。
同时，软件还能够提供各种数据统计和分析功能，辅助用户对地下水系统进行定量分析。
4.模型优化能力：地下水流数值模拟软件可以使用模拟结果对地下水模型进行优化。
用户可以根据实际观测数据和模型结果进行比较，进一步改进地下水模型的参数和边界条件，提高模拟结果的准确性和可靠性。
由于地下水流数值模拟软件在不同应用领域具有不同的需求，因此市场上存在多种不同功能和特点的软件。
一些软件具有更高的计算效率和更精确的模型求解能力，适用于大规模地下水系统的模拟。
另一些软件则更加简单易用，适合初学者或小规模地下水系统的模拟。
总之，地下水流数值模拟软件是一种重要的计算工具，能够帮助人们研究地下水流动规律、预测地下水资源变化趋势、评估水资源利用方案和设计环境保护措施。

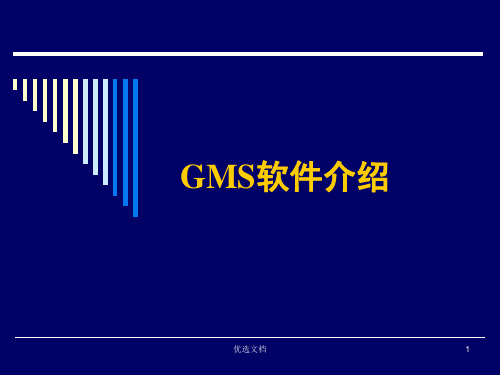

GMS地下水模拟软件软件介绍[优质ppt]
![GMS地下水模拟软件软件介绍[优质ppt]](https://img.taocdn.com/s1/m/ec03fdd36529647d27285264.png)
2D-Scatter points和3DScatter points子模块 分别用来管理 二维和三维散 点数据。利用 散点数据，可 进行空间插值。
GMS软件模块多，功能全，几乎可以模拟与地下水有关的所有水流 和溶质运移问题，与其它同类模型软件相比，具有许多优点。
1、概念化方式建立水文地质概念模型
GMS具有直观的可视化效果。
一、GMS各子模块功能简介 二、GMS数据的输入方式 三、基于GMS的地下水模拟模型
一、GMS各子模块简介
GMS子模块可分为两种类型，一种是计算模块， 另一种是辅助模块。
计算模块主要包括Modflow、Femwater、 Mt3dms、Rt3d、Seam3d、Modpath、Seep2d、 Nuft、Utchem等。
可以计算2D和3D地下水动力场（ MODAEM、 MODFLOW）和污染物浓度场（MT3DMS）；
计算并展示污染质的影响范围及其捕获区 （MODPATH);
可以模拟计算包气带中的水流和溶质运移 (FEMWATER)；
可以根据钻孔资料生成三维地层ODFLOW，数学模型 的计算采用有限差分法；
GMS图形界面由下拉菜单、编辑条、常用 模块、工具栏、快捷键和帮助条六部分组成， 使用起来非常便捷。
由于GMS软 件具有良好的 使用界面，强 大的前处理、 后处理功能及 优良的三维可 视效果，目前 已成为国际上 最受欢迎的地 下水模拟软件。
GMS简要介绍
GMS是EMS套装软件的一个部分，是模拟计算 地下水渗流和溶质（污染质）运移的软件；
Femwater子模块是用来模拟饱和流和非饱和流条件下水流 和溶质运移的三维有限元耦合模型，还可用于模拟咸水入 侵等密度变化的水流和运移问题。
GMS地下水模拟软件软件介绍归纳.ppt
优选文档
16
二、GMS数据的输入方式
由于GMS软件是由众多模块综合而成， 因而GMS软件数据的输入方式有很多种， 归纳起来，有三种方式：模块Map数据 输入、外部GIS数据输入、工具性辅助 模块数据输入。
优选文档
13
2D-Scatter points和3DScatter points子模块 分别用来管理 二维和三维散 点数据。利用 散点数据，可 进行空间插值。
优选文档
14
GMS软件模块多，功能全，几乎可以模拟与地下水有关的所有水流 和溶质运移问题，与其它同类模型软件相比，具有许多优点。
1、概念化方式建立水文地质概念模型
辅助模块包括Pest、Ucode、Map、 Tins、 Borehole、Solid、T-progs、2D-Scatter points、3D-Scatter points等。
下面将对各模块flow子模块是由美国地质调查局于80年代开发出的一套 专门用于模拟孔隙介质中地下水流动的三维有限差分软件。 由于其结构的模块化、离散方法简单及求解方法的多样化 等特点，已广泛用于模拟各类地下水流系统，并在应用中 不断发展，目前已发展到Modflow2k，GMS4.0所采用是这一 最新版本。
GMS具有直观的可视化效果。
优选文档
5
一、GMS各子模块功能简介 二、GMS数据的输入方式 三、基于GMS的地下水模拟模型
优选文档
6
一、GMS各子模块简介
GMS子模块可分为两种类型，一种是计算模块， 另一种是辅助模块。
计算模块主要包括Modflow、Femwater、 Mt3dms、Rt3d、Seam3d、Modpath、Seep2d、 Nuft、Utchem等。
可以计算2D和3D地下水动力场（ MODAEM、 MODFLOW）和污染物浓度场（MT3DMS）；
地下水流模型MODFLOW简介PPT课件( 51页)
3.1 Visual MODFLOW
Visual MODFLOW的优点
4）在预报过程中，系统自动计算由于开采量变化产生的激发补给 量，可动态地反映地下水的补排关系及储存量的变化情况
5）对任意划定范围能进行分区水量均衡计算； 6）Visual MODFLOW支持txt、dat、Excel、Mapinfo及dxf等格式的
数据文件，采用的可视化数据处理手段能够克服以往国内各种 数值计算产生的许多弊端，确保数据的安全性、通用性和标准 化； 7）可自动地阅读每次模拟结果，可输出等值线图、流速矢量图、 水流路径图、区段水均衡和打印并可借助Visual Groundwater 软件进行三维显示和输出。
注意问题
3.1 Visual MODFLOW
1）模型中没有为第二类边界条件赋值的菜单，可在第二 类边界单元上通过Wells菜单加上注水井或开采井来 实现地下水的侧向补给或排泄；
2）在输入数据文件时，如计算目的层的顶底板标高数据 文件，模型自动插值得到各单元的相应数据，在一个 单元的各点上数据是相等的。因此，为提高模拟的精 度，剖分单元不能过大；
3.1运行模块
3.1 Visual MODFLOW
允许用户修改MODFLOW、MODPATH 和MT3D 的各类参数 与数值,包括初始估计值、各种计算方法的控制参数、激活 疏干—饱水软件包和设计输出控制参数等, 这些均已设计 了缺省背景值。用户根据自己模拟计算的需要,可分别单独 或共同执行水流模型(MODFLOW )、流线示踪模型 (MODPATH ) 和溶质运移模型(MT3D)。
3）模型的计算步长依输入源汇项中最小的时间间隔来确 定。
3.1 Visual MODFLOW
注意问题
4）在MODFLOW目前的所有版本中均没有
GMS软件教程PPT教案
第17页/共38页
GMS各模块介绍
2D Grid模块：将控制点数据插值后分配 到二维网格 3D Grid，是计算模块，网格建模法即在 此模块中实现。包括MODFLOW模块， MODPATH模块，MT3D模块，UTCHEM 模块，ART3D模块。
第18页/共38页
GMS各模块介绍
MODFLOW用来进行地下水流数值模拟；包括wells、 recharge、river、drain、ET以及边界等子程序包
第11页/共38页
GMS特点
整合了MODFLOW、MODPATH、MT3D、 FEMWATER、RT3D、SEEP2D、SEAM3D、 UTCHEM、PEST、UCODE等模型和程序包，等可 进行水流、溶质运移、反应运移模拟；建立三维地 层实体，进行钻孔数据管理、二维(三维)地质统计
适用于孔隙介质三维地下水模拟，是目前国内最常 用的软件地下水流和溶质运移模拟软件
gms地下水流数值模拟的一般步骤地下水流数值模拟的一般步骤收集整理资料水文地质条收集整理资料水文地质条件分析件分析水文地质概念模型水文地质概念模型地下水流模型地下水流模型模型应用模型应用收集整理资料水文地质条件分析收集整理资料水文地质条件分析资料的收集文档资料的收集文档水文地质条件分析水文地质条件分析基本条件的分析基本条件的分析水均衡分析水均衡分析源汇项处理源汇项处理定解条件处理定解条件处理水文地质概念模型水文地质概念模型结构模型结构模型含水层和边界含水层和边界参数参数结构模型顶底板标高含水层厚度水文地质剖面图钻孔分布图及柱状图水文地质概念模型结构模型含水层水力特征和介质特征的概化含水层水力特征和介质特征的概化侧向边界
结构模型 含水层和边界 参数 源汇项
第3页/共38页
水文地质概念模型——结构模型
GMS各模块介绍
2D Grid模块：将控制点数据插值后分配 到二维网格 3D Grid，是计算模块，网格建模法即在 此模块中实现。包括MODFLOW模块， MODPATH模块，MT3D模块，UTCHEM 模块，ART3D模块。
第18页/共38页
GMS各模块介绍
MODFLOW用来进行地下水流数值模拟；包括wells、 recharge、river、drain、ET以及边界等子程序包
第11页/共38页
GMS特点
整合了MODFLOW、MODPATH、MT3D、 FEMWATER、RT3D、SEEP2D、SEAM3D、 UTCHEM、PEST、UCODE等模型和程序包，等可 进行水流、溶质运移、反应运移模拟；建立三维地 层实体，进行钻孔数据管理、二维(三维)地质统计
适用于孔隙介质三维地下水模拟，是目前国内最常 用的软件地下水流和溶质运移模拟软件
gms地下水流数值模拟的一般步骤地下水流数值模拟的一般步骤收集整理资料水文地质条收集整理资料水文地质条件分析件分析水文地质概念模型水文地质概念模型地下水流模型地下水流模型模型应用模型应用收集整理资料水文地质条件分析收集整理资料水文地质条件分析资料的收集文档资料的收集文档水文地质条件分析水文地质条件分析基本条件的分析基本条件的分析水均衡分析水均衡分析源汇项处理源汇项处理定解条件处理定解条件处理水文地质概念模型水文地质概念模型结构模型结构模型含水层和边界含水层和边界参数参数结构模型顶底板标高含水层厚度水文地质剖面图钻孔分布图及柱状图水文地质概念模型结构模型含水层水力特征和介质特征的概化含水层水力特征和介质特征的概化侧向边界
结构模型 含水层和边界 参数 源汇项
第3页/共38页
水文地质概念模型——结构模型
Groundwater课件详解
Chapter 5
Introduction to Visual MODFLOW
2020/9/25
1
1.软件安装；
2.软件介绍：MODFLOW是英文Modular Three-dimensional Finite -difference Ground-water Flow Model（模块化三维有 限差分地下水流动模型）的简称.
环境、水利、城乡发展规划等方面。
2020/9/25
6
Introduction to Visual MODFLOW
Visual MODFLOW is the most complete, and user-friendly, modeling environment for practical applications in three-dimensional groundwater flow and contaminant transport simulation. This fully-integrated package combines powerful analytical tools with a logical menu structure. Easy-to-use graphical tools allow you to:
➢quickly dimension the model domain and select units
➢conveniently assign model properties and boundary conditions
➢run model simulations for flow and contaminant transport
9
Introduction to Visual MODFLOW
Introduction to Visual MODFLOW
2020/9/25
1
1.软件安装；
2.软件介绍：MODFLOW是英文Modular Three-dimensional Finite -difference Ground-water Flow Model（模块化三维有 限差分地下水流动模型）的简称.
环境、水利、城乡发展规划等方面。
2020/9/25
6
Introduction to Visual MODFLOW
Visual MODFLOW is the most complete, and user-friendly, modeling environment for practical applications in three-dimensional groundwater flow and contaminant transport simulation. This fully-integrated package combines powerful analytical tools with a logical menu structure. Easy-to-use graphical tools allow you to:
➢quickly dimension the model domain and select units
➢conveniently assign model properties and boundary conditions
➢run model simulations for flow and contaminant transport
9
Introduction to Visual MODFLOW
地下水流数值模拟软件基本情况介绍
接圈定模型区域和剖分计算单元, 并可方便地为各剖分单Байду номын сангаас和边界条件
直接在机上赋值, 做到真正的人机对话。
•
MODFLOW 可以模拟潜水、承压水和隔水层中的稳定流与瞬变流的情况。
许多影响因素和水文过程, 如河流、溪流、排水沟、水库、作物蒸散量、降 雨和灌溉入渗补给等, 都可以用MODFLOW 来模拟。 • MODFLOW 提供了求解地下水流有限差分公式的很多种方法, 如强隐式 迭代法SIP、逐次超松弛迭代法SOR、预调共轭梯度迭代法PCG 2、SSOR 等。 用户可以根据自己研究的实际情况, 选择适合的有效求解方法。由于实际地 质及水文地质条件的差异,选择不同的求解程序包所得的结果是不一样的。 • MODFLOW 在求解过程中, 引入了应力期(Stress Period ) 概念, 它将整个 模拟时间分为若干个应力期, 每个应力期又可再分为若干个时段( Time Step )。 在同一个应力期, 各时间段既可以按等步长,也可以按一个规定的几何序列逐 渐增长。 • 而在每个应力期内 ,MODFLOW 规定所有的外部源汇项的强度应保持不 变。这样做不但简化规范了数据文件的输入, 而且使得物理概念更为明确。
• • •
边界条件：边界类型、水头或流量 初始条件：统测水位 水位动态观测资料：观测孔位置、结构、水位时间变化
注意问题
1）模型中没有为第二类边界条件赋值的菜单，可在第二类
边界单元上通过 Wells 菜单加上注水井或开采井来实现地下水 的侧向补给或排泄； 2）在输入数据文件时，如计算目的层的顶底板标高数据文 件，模型自动插值得到各单元的相应数据，在一个单元的各点 上数据是相等的。因此，为提高模拟的精度，剖分单元不能过 大； 3）模型的计算步长依输入源汇项中最小的时间间隔来确定。
地下水流数值模拟软件介绍
边界条件和初始条件
必要时需进行一系列的室内试验与野外试验, 以获取有关参数, 如渗透系 数、弥散系数、分配系数、反应速率常数等。
选择数学模型
根据概念模型进行选择
一维、二维、三维数学模型 水流模型 溶质运移模型 反应模型
水动力-水质耦合模型(热)
水动力-反应耦合模型 水动力-弥散-反应耦合模型
模型的再设计
一般来说, 后续检查会发现系统性能的变 化, 从而导致概念模型和模型参数的修改。一 般来说, 所有模拟研究都应该进行到第五步, 即 校正灵敏度分析。
Grid Approach
网格法是一种最简单、最基本的建模方法, 对
于水文地质条件比较简单、研究区面积比较小的 模型, 网格法也是一种有效的方法。
MODFLOW的由来
MODFLOW是英文名称Modular ThreeDimensional Finite-difference Ground-water flow model (三维有限差分地下水流模型)的简称。由美 国地质调查局于80年代开发出的一套专门用于孔隙介质中 地下水流动数值模拟的软件。自问世以来, MODFLOW已 经在全世界范围内,在科研、生产、环境保护、城乡发展规 划、水资源利用等许多行业和部门得到了广泛的应用,已经 成为最为普及的地下水运动数值模拟的计算机程序。
GMS 地下水流数值模拟软件
中国地质大学环境学院 2010.10
提 纲
什么是数值模拟 什么是GMS软件 实例操作 如何学习GMS软件 如何安装GMS软件
什么是数值模拟
数值模拟也叫计算机模拟。它以电子计算 机为手段，通过数值计算和图像显示的方法， 达到对工程问题和物理问题乃至自然界各类问 题研究的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Boreholes钻孔数据用 来管理样品和地层这 两种格式的钻孔数据 。样品数据用来作等 值面和等值线；地层 数据用来建立TIN、实 体和三维有限元网格 。（例8）
地下水流数值模拟软件介绍
双击
Cs实体模型是在不规则的三角形网络 (TIN)建立完成后，通过一系列操作产生 的实际地层的三维立体模型。
地下水流数值模拟软件介绍
2D Mesh,包括SEEP2D模块，它是用来 计算坝堤剖面渗漏的二维有限元稳定流 模型。可以用于模拟承压和无压流问题， 也可以模拟饱和和非饱和带的水流；对 无压流问题，模型可以只局限于饱和带。 根据SEEP2D的结果可以作出完整的流网。
地下水流数值模拟软件介绍
3D Mesh，包括FEMWATER模块，它是 用来模拟饱和流和非饱和流环境下的水 流和溶质运移的三维有限元耦合模型， 还可用于模拟咸水入侵等密度变化的水 流和运移问题。
该软件在Windows平台下开发，继承了Windows软件直观、便于学习和使用等 特点，GMS不仅全面包容了模拟地下水流每一个阶段所需的工具，如边界概化、建模、后 处理、调参、可视化，同时，它也是目前唯一支持TINs、Solids、钻孔数据、2D与3D 等地质统计学的地下水流模拟软件。
前后处理更强 结合GMS众多的辅助模块，可方便的输入一系列文件，实现 了可视化的输入；同时计算模块的计算结果又可调入辅助模块中进行后处理，实 现了计算结果的可视化。
6 RT3D：为多物种三维模型，用于模拟自然衰减和生物恢复过程。 7 SEAM3D：用于模拟复杂的生物衰减问题中的反应输运模型。由Virginia
Tech University的Mark Widdowson开发。 8 NUFT：用输运问题的3维有限差分模型。由德州大学 Geosystems 工程
和石油中心开发。
10 ADH：是3维有限元流动和输运模型。除能模拟地下水的流动、输运外， 它还可以模拟3维 Navier-Stokes 表面流动，且具有水文自适应能力。
11 ART3D ：是3维反应输运问题的解析幕景模型。用户可随意设置观测点 ， ART3D可准确计算每一观测点的每种物质的集度。ART3D可进行前进 计算，反向计算和随机计算。
（1）各类地理层渗透系数； （2）点源或汇（反映了潜水层及承压层的井流特性）； （3）面源或汇（反映了地表入渗或蒸发特性）； （4）线及面元属性（反映河渠及水库等渗透、水位）。 2、MODPATH：由美国地质勘探局为MODFLOW开发的后处理软件，其将
MODFLOW的输出生成质点轨迹并将其显示出来。该软件可用于分析污 染源的扩散问题、演示污染影响区域。
地下水流数值模拟软件介绍
Tins模块即三角不规 则网络(Triangulated Irregular Networks)，通常用来表 示相邻地层的界面， 多个TINs就可以被用 来建立实体(Solid)模 型或三维网格。
地下水流数值模拟软件介绍
点右键
修改Display选项
地下水流数值模拟软件介绍
地下水流数值模拟软件介绍
2D Grid模块，将控制点数据插值后分配到二 维网格； 3D Grid包括MODFLOW模块，MODPATH模 块，MT3D模块，UTCHEM模块，ART3D模 块。 其中：
menus
地菜下单栏水流数值模拟软件介绍
Tool Palette 工具面板
Project Explorer 项目资源管理器
Graphics Window 图形窗口
Modules 软件模块
status bar 状态栏
地下水流数值模拟软件介绍
GMS 它 包 ①MODFLOW②FEMWATER③ MT3D ④RT3D ⑤SEAM3D⑥MODPATH ⑦SEEP2D ⑧T -PROGS ⑨UTCHEM ⑩PEST和UCODE 等计算模块 与MAP 、Boreholes 、TINs 、Solids 、 Grid、Mesh 、Scatter Points 、Grid 和 GIS 等辅助模块
4 SEEP2D：是二维有限元稳定流动模型。主要用以模拟土坝、防渗桩墙区 域内的二维渗流流场分析。
5 MT3DMS：是三维有限差分数值模型，用于分析地下水中的溶质间的对 流、扩散和化学反应的数值模拟。MT3DMS是在完成了MODFLOW模拟 后进行的，它需要MODFLOW提供网格水头值和网格间通量值。
地下水流数值模拟软件介绍
1. MODFLOW：由美国地质勘探局的McDonald 和 Harbaugh在 1988 开发， 2000年推出MODFLOW_2k版。MODFLOW用可变有限差分 网格，单元中心算法，可求解饱和地下水的稳定和非稳定流动问题三维数 值模型。可分析的地下水流动影响因素的水文地质特性有
地下水流数值模拟 软件介绍
地下水流数值模拟软件介绍
1、什么是GMS？ 2、GMS模块介绍 3、GMS建模方法
地下水流数值模拟软件介绍
GMS是Groundwater Modeling System的简写，是美国Brigham Young University的 环境模型研究室和美国军队排水工程试验工 作站开发的用于地下水模拟的软件包。GMS 是具有功能强大的图形界面、综合化的地下水模型构建和数值模拟环境的软件包
3、 FEMWATER：是由美国环境保护署的Athens实验室和美国军工水道实验 站在1990年分别开发后经整合而成的三维有限元地下水数值模型。该模 型可分析地下饱和状态和非饱和状态下的地下水流动和输运问题中的稳定 、非稳定问题；还可模拟密度相关问题，这为分析海水入浸问题提供了有 力的分析工具。
地下水流数值模拟软件介绍
地下水流数值模拟软件介绍
2D Scatterer Point二维散点模块，将地 面及含水层顶底板控制点，水位控制点， 溶质浓度控制点等导入模型，通过插值生 成等值线，从而将每个活动单元格赋值
地下水流数值模拟软件介绍
3D Scatterer Point三维散点模块，用于 三维地质统计学，用垂向列、等距的数据， 可以将其导入网格，以图形来表示污染羽。
地下水流数值模拟软件介绍
双击
Cs实体模型是在不规则的三角形网络 (TIN)建立完成后，通过一系列操作产生 的实际地层的三维立体模型。
地下水流数值模拟软件介绍
2D Mesh,包括SEEP2D模块，它是用来 计算坝堤剖面渗漏的二维有限元稳定流 模型。可以用于模拟承压和无压流问题， 也可以模拟饱和和非饱和带的水流；对 无压流问题，模型可以只局限于饱和带。 根据SEEP2D的结果可以作出完整的流网。
地下水流数值模拟软件介绍
3D Mesh，包括FEMWATER模块，它是 用来模拟饱和流和非饱和流环境下的水 流和溶质运移的三维有限元耦合模型， 还可用于模拟咸水入侵等密度变化的水 流和运移问题。
该软件在Windows平台下开发，继承了Windows软件直观、便于学习和使用等 特点，GMS不仅全面包容了模拟地下水流每一个阶段所需的工具，如边界概化、建模、后 处理、调参、可视化，同时，它也是目前唯一支持TINs、Solids、钻孔数据、2D与3D 等地质统计学的地下水流模拟软件。
前后处理更强 结合GMS众多的辅助模块，可方便的输入一系列文件，实现 了可视化的输入；同时计算模块的计算结果又可调入辅助模块中进行后处理，实 现了计算结果的可视化。
6 RT3D：为多物种三维模型，用于模拟自然衰减和生物恢复过程。 7 SEAM3D：用于模拟复杂的生物衰减问题中的反应输运模型。由Virginia
Tech University的Mark Widdowson开发。 8 NUFT：用输运问题的3维有限差分模型。由德州大学 Geosystems 工程
和石油中心开发。
10 ADH：是3维有限元流动和输运模型。除能模拟地下水的流动、输运外， 它还可以模拟3维 Navier-Stokes 表面流动，且具有水文自适应能力。
11 ART3D ：是3维反应输运问题的解析幕景模型。用户可随意设置观测点 ， ART3D可准确计算每一观测点的每种物质的集度。ART3D可进行前进 计算，反向计算和随机计算。
（1）各类地理层渗透系数； （2）点源或汇（反映了潜水层及承压层的井流特性）； （3）面源或汇（反映了地表入渗或蒸发特性）； （4）线及面元属性（反映河渠及水库等渗透、水位）。 2、MODPATH：由美国地质勘探局为MODFLOW开发的后处理软件，其将
MODFLOW的输出生成质点轨迹并将其显示出来。该软件可用于分析污 染源的扩散问题、演示污染影响区域。
地下水流数值模拟软件介绍
Tins模块即三角不规 则网络(Triangulated Irregular Networks)，通常用来表 示相邻地层的界面， 多个TINs就可以被用 来建立实体(Solid)模 型或三维网格。
地下水流数值模拟软件介绍
点右键
修改Display选项
地下水流数值模拟软件介绍
地下水流数值模拟软件介绍
2D Grid模块，将控制点数据插值后分配到二 维网格； 3D Grid包括MODFLOW模块，MODPATH模 块，MT3D模块，UTCHEM模块，ART3D模 块。 其中：
menus
地菜下单栏水流数值模拟软件介绍
Tool Palette 工具面板
Project Explorer 项目资源管理器
Graphics Window 图形窗口
Modules 软件模块
status bar 状态栏
地下水流数值模拟软件介绍
GMS 它 包 ①MODFLOW②FEMWATER③ MT3D ④RT3D ⑤SEAM3D⑥MODPATH ⑦SEEP2D ⑧T -PROGS ⑨UTCHEM ⑩PEST和UCODE 等计算模块 与MAP 、Boreholes 、TINs 、Solids 、 Grid、Mesh 、Scatter Points 、Grid 和 GIS 等辅助模块
4 SEEP2D：是二维有限元稳定流动模型。主要用以模拟土坝、防渗桩墙区 域内的二维渗流流场分析。
5 MT3DMS：是三维有限差分数值模型，用于分析地下水中的溶质间的对 流、扩散和化学反应的数值模拟。MT3DMS是在完成了MODFLOW模拟 后进行的，它需要MODFLOW提供网格水头值和网格间通量值。
地下水流数值模拟软件介绍
1. MODFLOW：由美国地质勘探局的McDonald 和 Harbaugh在 1988 开发， 2000年推出MODFLOW_2k版。MODFLOW用可变有限差分 网格，单元中心算法，可求解饱和地下水的稳定和非稳定流动问题三维数 值模型。可分析的地下水流动影响因素的水文地质特性有
地下水流数值模拟 软件介绍
地下水流数值模拟软件介绍
1、什么是GMS？ 2、GMS模块介绍 3、GMS建模方法
地下水流数值模拟软件介绍
GMS是Groundwater Modeling System的简写，是美国Brigham Young University的 环境模型研究室和美国军队排水工程试验工 作站开发的用于地下水模拟的软件包。GMS 是具有功能强大的图形界面、综合化的地下水模型构建和数值模拟环境的软件包
3、 FEMWATER：是由美国环境保护署的Athens实验室和美国军工水道实验 站在1990年分别开发后经整合而成的三维有限元地下水数值模型。该模 型可分析地下饱和状态和非饱和状态下的地下水流动和输运问题中的稳定 、非稳定问题；还可模拟密度相关问题，这为分析海水入浸问题提供了有 力的分析工具。
地下水流数值模拟软件介绍
地下水流数值模拟软件介绍
2D Scatterer Point二维散点模块，将地 面及含水层顶底板控制点，水位控制点， 溶质浓度控制点等导入模型，通过插值生 成等值线，从而将每个活动单元格赋值
地下水流数值模拟软件介绍
3D Scatterer Point三维散点模块，用于 三维地质统计学，用垂向列、等距的数据， 可以将其导入网格，以图形来表示污染羽。
