三相交流电练习题

三相正弦交流电复习试题一班级：姓名：成绩：一、填空题（每空1分，共29空，29分）1.三相交流电源是_________相同、__________相等、相位差彼此相差________的三个___________按一定方式连接的组合2.三相交流电随时间按________变化，它们达到_________的先后次序称为_________。

把U-V-W-U的顺序称为________；若相序为U-W-V-U，则称为________。

3.将三相对称电源的三个末端连接成公共点，三个首端分别与负载连接，这种连接方式称为__________。

4.当三相电源为Y联结时，其线电压与相电压的大小关系为________；其相位关系为____________________________。

5.在三相交流电路中，各相负载的大小和性质都相等的三相负载称为___________，否则称为_______________。

6.三相对称负载的连接方式有__________和________。

7.三相对称负载作Y联结时，负载的线电压与相电压的关系为__________，线电压与相电压的相位关系为______________；线电流与相电流的关系为____________。

8.在三相四线制供电电路中，中性线的作用__________________________。

9.安全操作要求：三相四线制电路中性线的干线上不准安装__________和________。

10.三相对称负载作三角形联结时，负载的线电压与相电压的关系为__________；线电流与相电流的关系为____________，线电流与相电流的相位关系为_______________。

11.当负载作星形联结时，若三相负载对称，则中性线中的电流为__________。

12.不论负载是星形联结还是三角形联结，对称三相电路的有功功率计算式均为___________________。

13.在相同的线电压下，负载作三角形联结的有功功率是星形联结的有功功率的_______倍；这是因为三角形联结时的线电流是星形联结时的线电流的______倍。

《电工基础》试题库(3) 三相交流电路 (共100题)一、是非判断题(共20题) 11/16/20081.、三相交流电是由三相交流电动机将其它形式的能转化而来的( )2、三相交流电的线电压为380 V，这是指它的最大值( )。

3、三相电源的三根相线俗称火线 ( )4、假设三相电源的正相序为U-V-W，则V-W-U为负相序。

( )5、一台三相电动机, 每个绕组的额定电压是 220 V, 三相电源的线电压是380 V, 则这台电动机的绕组为星形联结。

( )6、三个电压频率相同、振幅相同，就称为对称三相电压。

( )7、三相负载作星形联结时, Y 形公共连接点N 叫作中性点( )8、任意两个火线之间的电压叫做相电压。

( )9 、Y 形联结,无论负载对称与否,线电流必定等于对应负载的相电流。

( )10、三相交流电路中，总的视在功率等于各相视在功率之和 ( )11、相线上的电流叫做线电流。

( )12、三相对称负载中性线电流为零( )13、在三相四线制供电系统中,若负载对称，则中线电流IN0 ( )14、同时需要三相电源供电的负载称为三相负载。

( )15、照明灯开关一定要接在相线上。

( )16、凡负载作星形联结，线电压必等于相电压的根号3倍。

（）17、在三相电路中,负载的连接方法有星形和三角形两种（）18、凡负载作三角形联结时，其线电流都等于相电流。

（）19、三相交流电动势的相序为U→V→W 称为正序（）.20、称三相负载三角形联结，其线电流的相位总是滞后对应的相电流30°( )21、三个电压频率相同、振幅相同，就称为对称三相电压。

（）.22、在低压配电系统中，规定为相电压380V，线电压220V。

（）23、对称三相电路星形联结，中性线电流不为零。

（）.24、,如果每相负载的电阻、电抗都相等, 则它们是三相对称负载。

( )25、三相对称电动势的相量之和等于0 ( )二、填空题(共20题)1、三相交流电源是由三个( )相同、( )相等、( )依次互差120°的交流电势组成的电源。

检测题一（共100分，120分钟）一、填空题(没空0.5分，共20分)1、正弦交流电的三要素是、和。

值可用来确切反应交流电的做功能力，其值等于与交流电相同的直流电的数值。

2、已知正弦交流电压060)u t V=-则它的最大值是V，有效值是V，频率是，周期是，角频率是，初相位是。

3、实际电气设备大多为性设备，功率因数往往。

若想提高感性电路的功率因数，常采用人工补偿方法进行调整，即在。

4、电阻性元件正弦电路的复阻抗是，电感元件正弦电路的复阻抗是；电容元件正弦电路的复阻抗是；多参数串联电路的复阻抗是。

5、串联各元件上相同，因此画串联电路相量图时，一般选择作为参考相量；并联各元件上相同，因此画并联电路相量图时，一般选择作为参考相量。

6、电阻元件上的伏安关系瞬时值表达式为，因此称其为元件，电感元件上的伏安关系瞬时值表达式为，因此称其为元件，电容元件上的伏安关系瞬时值表达式为，因此称其为元件。

7、能量转换过程不可逆的电路功率称为功率，能量转换过程可逆的电路功率叫做功率，这两部分功率的总和称为功率。

8.电网的功率因数提高，电源的利用率就越，无功功率就越。

9、只有电阻和电感元件相串联的电路，电路呈性，只有电阻和电容元件相串联的电路，电路呈性。

10、当RLC串联电路发生谐振时，电路中最小且等于；电路中电压一定时最大，且与电路总电压。

二、判断题（每小题1分，共10分）1、正弦量的三要素是指其最大值、角频率和相位。

（）2、正弦量可以用相量表示，因此可以说，相量等于正弦量。

（）3、正弦交流电的视在功率等于有功功率和无功功率之和。

( )4、电压三角形、阻抗三角形和功率三角形都是相量图。

（）5、功率表应串接在正弦交流电路中，用来测量电路的视在功率。

（）6、正弦交流电路的频率越高，阻抗就越大；频率越低，阻抗越小。

（）7、地啊你电感元件的正弦交流电路中，消耗的有功功率比较小。

（）8、阻抗由容性变为感性的过程中，必然经过谐振点。

一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ）A 、50mA ；B 、2.5mA ；C 、250mA 。

第3章三相交流电试题库三相交流电试题库一、填空题1、对称的三相电源是由三个( )、( )、( )的正弦电源，连接组成的供电系统。

2、通常可把三相电源连接成( )、( )两种形式。

3、若将电源定子绕组末端连在一起，分别由三个始端引出三条输电线，称为星形连接。

这三条线称为( )，末端连接点称中性点，从中性点引出的导线称为( )。

4、三相电源连接成星形连接每相上的电压由始端指向末端，叫( );端线与端线之间的电压叫( )。

5、三相电源三相绕组一相的末端与另一相的始端依次连接成三角形，从连接点引出三条相线供电称为三角形连接。

三角形连接中( )有效值等于( )有效值。

6、三相电路中，通常可把三相负载连接成星形、三角形两种形式。

三相负载的一端连接在一起称中性点，另一端和中性点分别引出导线与三相电源及三相电源的中性点连接组成供电系统，叫做( )制。

7、三相对称负载星形连接的情况下，U=( )U，I= ( )I。

三相对称负载三L PL P角形连接的情况下，U=( )U，I= ( )I。

L PL P8、对称的三相电源、对称的三相负载、端线阻抗相等组成的三相电路，叫做( )。

39、对称的三相电路中的有功功率为P= U ICOS,，式中角,是( )与LL( )之间的相位差。

10、三相对称负载星形连接的情况下，若U=380V，则U=( )V。

L P0 答案:1、频率相同、振幅相同、初相依次相差1202、星形、三角形3、相线或端线、中线或零线4、相电压、线电压5、线电压、相电压336、三相四线 7、、1 、1、 8、三相对称电路9、相电压、相电流 10、220二、判断题0 1、对称的三相电源是由振幅相同、初相依次相差120的正弦电源，连接组成的供电系统。

( 错 )2、三相电源三角形连接中线电压有效值等于相电压有效值。

( 对 )3、对称的三相电源、对称的三相负载、端线阻抗相等组成的三相电路，叫做三相对称电路。

( 对 )34、三相对称负载星形连接的情况下，U=U，I= I。

电子信息基础练习题库（含答案）一、单选题（共106题，每题1分，共106分）1.三相负载做星型连接时,关于相电流与线电流的关系正确的是( )A、相电流是对应线电流根号3倍B、线电流是对应相电流3倍C、线电流是对应相电流根号3倍D、线电流等于对应相电流正确答案：D2.以下关于交流电相比于直流电的优点中,错误的是( )A、便于安全B、便于产生C、便于使用D、便于传输正确答案：A3.关于正弦交流电最大值的说法中错误是( )A、电流最大值Im用表示B、电压最大值用Um表示C、电动势最大值Em用表示D、功率最大值Qm表示正确答案：D4.关于正弦交流电波形图表示法的优点正确的是( )A、直观B、严谨C、方便求瞬时值D、便于进行和差运算正确答案：A5.关于电压源和电流源,下列说法正确的是:( )A、电压源输出电压恒定不变B、电流源输出电流恒定不变C、理想电压源和理想电流源可以等效互换D、理想电压源输出电压恒定不变正确答案：C6.关于RLC串联谐振的特点,错误的是( )A、谐振时阻抗最小;Z0=RB、谐振时电流最大C、谐振时电感和电容上的电压大小相等,相位相反且为总电压的Q倍D、功率因数最小正确答案：D7.以下关于串联电容器特点的说法中错误的是( )A、各电容器上的带电量相等B、等效总电容的倒数等于各个分电容的倒数之和C、等效电容等于各个电容之和D、总电压等于各个电容器上的分电压之和正确答案：C8.关于电位的说法错误的是( )A、电位的高低与选择的参考点有关B、电位具有相对性C、电路中某点的电位是固定不变的D、电位的单位是伏特正确答案：C9.要使剖相式异步电动机反转,可 ( )A、将剖相电容器换接到另一绕组上B、将主绕组和副绕组的首末端同时对调C、将两棵电源线对调D、剖相式异步电动机造好后旋转方向不能改变正确答案：A10.以下不属于电路作用的是( )A、电能传输B、电能的转换C、信号的传递和处理D、发电正确答案：D11.某闭合电路的电源电动势为3伏,电源内阻0.3欧姆,负载电阻2.7欧姆。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.触电者神志不清，有呼吸，但心跳停止，应立即进行( )A.人工呼吸B.胸外胸脏按压C.心肺复苏D.电话联系医生答案:B2. 三相交流电路中.A相用( )颜色标记。

A.红色B.黄色C.绿色答案:B3. 在电力控制系统中，使用最广泛的是( )式交流接触器。

A.电磁B.气动C.液动答案:A4. 对称三相电势在任一瞬间的( )等于零。

A.频率B.波形C.角度D.代数和答案:D5. 对于特别重要的工作场所，应采用独立电源对事故照明供电，事故照明宜采用( )。

A.碘钨灯B.高压汞灯C.日光灯D.白炽灯或卤钨灯答案:D6. 热继电器的动作时间随着电流的增大而( )。

A.急剧延长B.缓慢延长C.缩短D.保持不变答案:C7. 在导体中的电流,越接近于导体表面,其( ),这种现象叫集肤效应。

A.电流越大B.电压越高C.温度越高D.电阻越大答案:A8. 由相同质量的金属制成均匀截面的导线，一条长2m电阻为R，另一条为8m电阻应是( )R。

A. 1B. 2C. 3D. 4答案:D9. 电流对人体表面局部造成的伤害为( )。

A.电伤B.电击C.触电答案:A10. 塑料管布线用于有腐蚀性但没有( )的场所。

A.爆炸B.机械损伤C.爆炸和机械损伤D.随意答案:C11. 火灾危险21区是有可燃( )存在的火灾危险环境。

A.液体B.粉体C.纤维D.固体答案:A12. 沟通高压真空触摸器广泛应用于( )等领域电气设备的操控。

A.海运B.配网的配电线路C.防雷设备答案:A13. 所有断路器,阻隔开关均断开,在有或许来电端挂好地线,说明设备处于( )状况。

A.运转B.检修C.备用答案:B14. 高压熔断器熔丝熔断后，撞击器使负荷开关(高压交流接触器)跳闸，可防止由于( )而造成电气设备损坏。

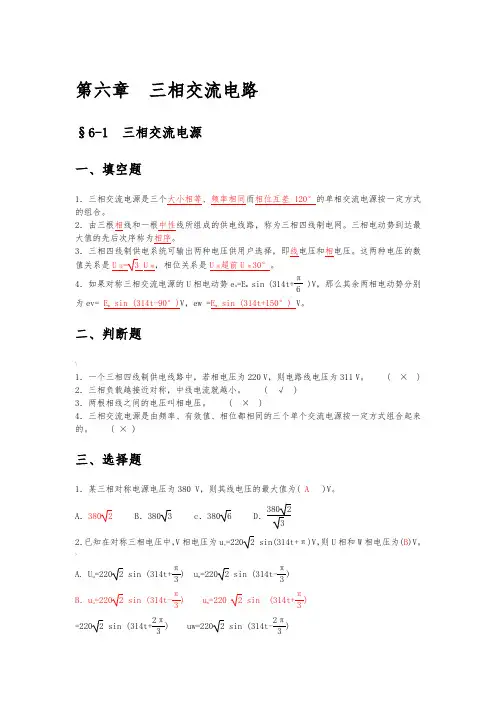

第六章 三相交流电路§6-1 三相交流电源一、填空题 1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。

2．由三根相线和一根中性线所组成的供电线路，称为三相四线制电网。

三相电动势到达最大值的先后次序称为相序。

3．三相四线制供电系统可输出两种电压供用户选择，即线电压和相电压。

这两种电压的数值关系是U 线超前U 相30°。

4．如果对称三相交流电源的U 相电动势e u =E m sin (314t+π6)V ，那么其余两相电动势分别为ev= E m sin (314t-90°)V ，ew =E m sin (314t+150°) V 。

二、判断题\1．一个三相四线制供电线路中，若相电压为220 V ，则电路线电压为311 V 。

( × )2．三相负载越接近对称，中线电流就越小。

( √ )3．两根相线之间的电压叫相电压。

( × )4．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。

( × )三、选择题1．某三相对称电源电压为380 V ，则其线电压的最大值为( A )V 。

A ．380 2B ．380 3 c ．380 6 D ．380232．已知在对称三相电压中，V 相电压为u v =220 2 sin(314t+π)V ，则U 相和W 相电压为(B )V 。

>A. U u =220 2 sin (314t+π3) u w =220 2 sin (314t-π3) B ．u u =220 2 sin (314t-π3) u w =220 2 sin (314t+π3) =220 2 sin (314t+2π3) uw=220 2 sin (314t-2π3)3．三相交流电相序U-V-W-U 属( A )。

A ．正序B ．负序C ．零序4．在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U 12=380 V ，U 23 =220 V ，则( B )。

三相正弦交流电练习题一填空题1、对称三相负载作Y接，接在380V的三相四线制电源上，此时负载端的相电压等于倍的线电压，相电流等于倍的线电流，中线电流等于。

2、有一对称三相负载作星形连接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为，无功功率为。

视在功率为，为感性设备，则等效电阻是，等效电感量。

二判断题（）1、中线的作用就是使不对称Y接负载的端电压保持对称。

（）1、三相电路的有功功率，在任何情况下都可以用功率表进行测量。

（）1、三相负载作三角形连接时，必有线电流等于相电流。

（（）1、三相不对称负载越接近对称，中线上通过的电流就越小。

（）1、中线不允许断开，因此不能安装保险丝和开关，并且中线截面积比火线粗。

三、选择题1、三相对称电路是指（）A、电源对称的电路B、三相负载对称的电路C、三相电源和三相负载均对称的电路2、三相四线制供电线路上，已知做星形连接的三相负载中U相位纯电阻，V相位纯电感，W相位纯电容，通过三相负载的电流均为10A，则中线电流为（）A、30AB、10AC、7.32A3、“220V,100W”“220V,25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（）A、100W 灯泡最亮B、25W灯泡最亮C、两只灯泡一样亮四、计算题1、三相交流电动机如图所示，电子绕组星形连接于380LU=V的对称三相电源上，其线电流 2.2LI A=,0.8COS∅=,2、已知对称三相交流电路，每相负载的电阻为8R=Ω,感抗为6LX=Ω。

（1）设电源电压为380LU=V，求负载星形连接时的相电流，相电压和线电流，并画相量图（2）设电源电压为220LU V=，求负载三角形连接时的相电流、相电压和线UVWN电流，并画出相量图（3）设电源电压为380L U =V ，求负载三角形连接时的相电流、相电压和线电流，并画出相量图。

3、已知电路如图所示。

电源电压380L U V =，每相负载的阻抗为10L C R X X ===Ω。

三相正弦交流电一、选择题：1．下列结论中错误的是（）。

A. 当三相负载越接近对称时，中线电流就越小。

B. 当负载作Y 联接时，必须有中线。

C. 当负载作Y 联接时，线电流必等于相电流。

D 、？2．下列结论中错误的是（）。

A. 当负载作△联接时，线电流为相电流的3倍。

B. 当三相负载越接近对称时，中线电流就越小。

C. 当负载作Y 联接时，线电流必等于相电流。

3．下列结论中正确的是（）。

A. 当三相负载越接近对称时，中线电流就越小。

B. 当负载作△联接时，线电流为相电流的倍。

C. 当负载作Y 联接时，必须有中线4．下列结论中正确的是（）。

A. 当负载作Y 联接时，线电流必等于相电流。

B. 当负载作△联接时，线电流为相电流的3倍。

C. 当负载作Y 联接时，必须有中线。

5．已知对称三相电源的相电压u A =10sin(ωt+60° V ，相序为A ─B ─C ，则当电源星形联接时线电压u AB 为（）V 。

A. 17.32sin(ωt-30°B. 10sin(ωt+90°C. 17.32sin(ωt+90°D. 17.32sin(ωt+150°6．对称正序三相电压源星形联接，若相电压u A =100 sin(ωt- 60°V ，则线电压u AB =（）V 。

A. 100 3sin(ωt-60° B. 100sin(ωt-30° C. 1003sin(ωt-150° D. 1003sin(ωt-150°7．在正序对称三相相电压中，u A =U 2sin(ωt-90°，则接成星形时，其线电压u AB 为（）。

A. U sin(ωt-60°B. U 6sin(ωt+30°C. U 2sin(ωt-30°D. U 2sin(ωt+60°9．对称正序三相电压源星形联接，若相电压u A =100 sin(ωt- 60°V ，则线电压u BC =（）V 。

6三相交流电路（全真+练习册）OK基本信息：[矩阵文本题] *姓名：________________________班级：________________________学号: ________________________1. 15、(单选题)照明线路采用三相四线制连接，中线必须（）。

2015下半年 [单选题] *A、安装熔断器B、取消或断开C、安装开关，控制其通断D、安装牢靠，防止断开(正确答案)2. 19、(单选题)图5所示三相对称电路中，电压表读数为220V，当电灯L2发生短路时，电压表读数将变为（）。

2015下半年[单选题] *A、110VB、190VC、220VD、380V(正确答案)3. 20、(单选题)某三相电动机每相绕组的额定电压为220V，若将其接入线电压为380V的三相交流电源上正常工作，则该电动机的三相定子绕组应作（）。

2015下半年 [单选题] *A、星形连接(正确答案)B、三角形连接C、星形连接必须接中线D、星形、三角形连接均可4. 21、(单选题)图6所示三相交流电路中，若三相电源的三根火线间的电压为380V，则三相负载的连接方式和每相负载得到的电压分别是（）。

2015下半年[单选题] *A、“星形”、220VB、“星形”、380VC、“三角形”、220VD、“三角形”、380V(正确答案)5. 25、(单选题)设计一种照明电路图，要求是：在两地各安装一个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关时灯不能发光。

图7所示各电路图中，既符合上述设计要求，又符合安全用电要求的是（）。

2015下半年[单选题] *A、AB、BC、C(正确答案)D、D6. 24、(单选题)某三相对称星形连接负载，接于线电压为380V的对称三相电源上，已知线电流为2A，功率因数为0.5，则负载的总功率为（）。

2016上半年 [单选题] *A、660/ √3WB、660W(正确答案)C、1140WD、2280W答案解析：7. 6、(单选题)图2所示三相交流电路中接有两组负载，连接方法是（）。

三相电源三角形连接 三相绕 组两两 首尾端 连接
下一页
线圈绕组三 角形接线图
上一页
15 16
6.2三相电源的连接
第六章三相 交流电路 知识学习
◆ 6.1三相正弦 交流电的产生 ◆ 6.2三相电源 的连接 ◆ 6.3三相负载 的连接 ◆ 6.4三相交流 电路功率
2.线电压与相电压
※线电压等于相电压关系为：
上一页
3
4
下一页
第六章三相 交流电路 知识学习
◆ 6.1三相正弦 交流电的产生 ◆ 6.2三相电源 的连接 ◆ 6.3三相负载 的连接 ◆ 6.4三相交流 电路功率
6.1三相正弦交流电路的产生 一、对称三相正弦交流电动势的产生
1. 三相交流发电机
三相交流电动势 由三相交流发电 机产生。
STC 系列三相交流发电机
6.1三相正弦交流电路的产生 三、相序
三相交流电动势依次到达最大值的顺序称为相序。其 相序为U－V－W－U，称为正序或顺序；若最大值出现的顺 序为U－W－V－U，恰好与正序相反，称为负序或逆序。
上一页
15 16
下一页
6.1三相正弦交流电路的产生
第六章三相 交流电路 知识学习
◆ 6.1三相正弦 交流电的产生 ◆ 6.2三相电源 的连接 ◆ 6.3三相负载 的连接 ◆ 6.4三相交流 电路功率
填 空 题 1 三角形 连接。 星形 和_______ 三相电源绕组的连接方式有_______
答案
相线 之 相线 与_______ 2 三相四线制可输送两种电压，一种是_______ 相线 中性线 之间的 间的电压叫线电压，另一种是__________ 与__________ 电压叫相电压。 3
答案

三相电练习题1.由三个频率相同.振幅相同，但相位彼此相差120°的电压源可构成三相交流电源。

（ ）2.对称三相交流电路，下列说法正确的是（ ）A.三相交流电路各相之间相位差为2T/3B.三相交流电路各相之间周期相差2/3TC.三相交流电路之间频率之差2F/3D.以上都不对3.我国发电厂发出交流电的频率都是50Hz ，该频率习惯上称为（）（容易）A.工频B.频率C.周期4.三相对称电动势任一瞬间的代数和为零。

( )5.三相负载作Y 形连接时，总有P l U U 3 关系成立。

（ ）6.三相用电器正常工作时，加在各相上的端电压等于电源线电压。

（ ）7.三相对称负载作三角形联接时，线电流是相电流的3倍。

（ ）8.图示三相对称电路中，三相交流电源的相电压U ps 为220V ，Z ＝38，则负载的相电流I PL 为10A 。

（ ）9.对称三相交流电任一瞬时值之和恒等于零，有效值之和恒等于零。

（）10. 三相电源作Y接时，由各相首端向外引出的输电线俗称火线，由各相尾端公共点向外引出的输电线俗称零线，这种供电方式称为三相四线制。

（）11.对称三相Y接电路中，线电压超前与其相对应的相电压30°电角。

（）12.人无论在何种场合，只要所接触电压为36V以下，就是安全的。

（）13.在我国三相四线制中，任意两根相线之间的电压为（）A.相电压，有效值为380VB.线电压，有效值为220VC.线电压，有效值为380VD.相电压，有效值为220V14.在我国三相四线制中，任意一根相线与零线之间的电压为（）A.相电压，有效值为380VB.线电压，有效值为220VC.线电压，有效值为380VD.相电压，有效值为220V15.三相对称负载是指三相负载的( )。

A．阻抗值相等B．阻抗角相同C．阻抗值相等且阻抗角相同D．阻抗值相等且阻抗角的绝对值也相等16.三相电路中，下列结论正确的是（）A．负载作星形联接时，必须有中线B．负载作三角形联接时，线电流必为相电流的3倍C．负载作星形联接时，线电压必为相电压的3倍D．负载作星形联接时，线电流等于相电流17.三相动力供电线路的电压是380v，则任意两根相线之间的电压称为（）A.相电压，有效值为380VB.线电压，有效值为220VC.线电压，有效值为380VD.相电压，有效值为220V18.钳形电流表的主要特点是（）。

三相交流电·典型例题解析【例1】在图18－30中输电线总电阻为1Ω，输送的电功率P＝100kW．在下列两种情况下分别求出输电电流I，输电线上损耗的功率P损．①输电电压U＝400V；②输电电压U输＝10kV．输解答：根据公式P＝IU输先求出输电线上电流I，输电线上的损耗功率为P线＝I2R线，用户得到的功率P用＝P－P线．解得：①I＝250A，P线＝62.5kW；②I′＝10A，P线′＝0.1kW．点拨：注意输电电压的变化所对应的各个物理量的变化．此题说明远距离送电必须采用高压送电的道理．【例2】三相交流发电机的三个线圈中A相的电压为u＝311sin100πtV，那么[ ] A．三个线圈中交流电的频率都是50HzB．在t＝0时，其他两个线圈的输电电压为零C．若按Y形接法，任意两线间的电压的最大值为380VD．若按△形接法，任意两线间的电压的有效值为220V解答：正确答案是A、D．点拨：三相交流发电机的每个线圈的频率、电压的有效值(或最大值)均相同，但由于不同步，所以任一时刻的瞬时值不同．在两种连接方式中线电压和相电压的关系不同．【例3】发电站输出电压为U＝250V，输出的电功率为100kW，向远处输电，输电线电阻为10Ω，要求输电线上的功率损失不超过4％，且用户电压是220V．①画出所要安装的变压器的电路图；②求出所安装的变压器的变压比．点拨：要求输电线上损失的功率不超过4％，而电站电压和用户电压分别为250V、220V，故必须在输电线两端同时接入两个不同的变压器，再根据变压器的原理和输电电路的原理求解．参考答案：略、1∶20．11∶240．跟踪反馈1．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的[ ] A．输送电压的平方成正比B．输送电压的平方成反比C．输电线中电流的平方成正比D．输电线中电流的平方成反比2．关于减小远距离输电线上的功率损耗，下列说法正确的是[ ]A．由功率P＝U2/R，应降低输电电压，增大导线电阻B．由P＝IU，应低电压小电流输电C．由P＝I2R，应减小导线电阻或减小输电电流D．上述说法均不对3．在图18－32中，三相交流发电机A相的电压为u＝311sin(100πt)V，接在AO间的电阻为R＝100Ω，则[ ]A．此交流电的周期为0.02sB．流过R的电流方向每秒改变50次C．流过R的电流为2.2AD．B、C两端线间的电压为380V4．有关三相交流电，下列说法正确的是[ ] A．三相电压分别达最大值的时刻不同B．在三相四线制供电线路中，线电压是相电压的倍2 C．三只标称值均为“220V，100W”的灯泡可按Y形连接入线电压为380V的三相四线制电路，此时可省去中性线D．家用的单相用电器可接入三相四线制电路中的任意两根导线之间参考答案1．B、C，2．C，3．A、C、D，4．A、C。

三相电练习题1.由三个频率相同. 振幅相同，但相位彼此相差120°的电压源可构成三相交流电源。

（）2.对称三相交流电路，下列说法正确的是（）A.三相交流电路各相之间相位差为2T/3B.三相交流电路各相之间周期相差2/3TC.三相交流电路之间频率之差2F/3D.以上都不对3.我国发电厂发出交流电的频率都是50Hz，该频率习惯上称为（）（容易）A.工频B. 频率C. 周期4.三相对称电动势任一瞬间的代数和为零。

（）5.三相负载作Y形连接时，总有U l 3U P 关系成立。

（）6.三相用电器正常工作时，加在各相上的端电压等于电源线电压。

（）7.三相对称负载作三角形联接时，线电流是相电流的 3 倍。

（）8.图示三相对称电路中，三相交流电源的相电压U ps为220V，Z＝38 ，则负载的相电流I PL为10A 。

（）9.对称三相交流电任一瞬时值之和恒等于零，有效值之和恒等于零。

（）10.三相电源作Y 接时，由各相首端向外引出的输电线俗称火线，由各相尾端公共点向外引出的输电线俗称零线，这种供电方式称为三相四线制。

（）11.对称三相Y 接电路中，线电压超前与其相对应的相电压30°电角。

（）12.人无论在何种场合，只要所接触电压为36V以下，就是安全的。

（）13.在我国三相四线制中，任意两根相线之间的电压为（）A.相电压，有效值为380VB. 线电压，有效值为220VC. 线电压，有效值为380VD. 相电压，有效值为220V14.在我国三相四线制中，任意一根相线与零线之间的电压为（）A. 相电压，有效值为380VB. 线电压，有效值为220VC. 线电压，有效值为380VD. 相电压，有效值为220V15.三相对称负载是指三相负载的（）。

A．阻抗值相等 B ．阻抗角相同C．阻抗值相等且阻抗角相同 D ．阻抗值相等且阻抗角的绝对值也相等16.三相电路中，下列结论正确的是（）A．负载作星形联接时，必须有中线B．负载作三角形联接时，线电流必为相电流的 3 倍C．负载作星形联接时，线电压必为相电压的 3 倍D．负载作星形联接时，线电流等于相电流17.三相动力供电线路的电压是380v，则任意两根相线之间的电压称为（）A. 相电压，有效值为380VB. 线电压，有效值为220VC. 线电压，有效值为380VD. 相电压，有效值为220V18.钳形电流表的主要特点是（）。

教学内容：三相交变电源及单元测试题第六节 三相交变电源【基础知识精讲】1.三相交流电：如果在磁场中有三个互成角度的线圈同时转动时，电路中产生三个交变电动势，它产生的电流叫三相交流电.2.三相交流电的连接方式 (1)星形接法：把三个线圈的末端连在一起引出一条线，三个线圈始端各引出了一条线，共引出四条线，这种连接方法叫星形连接.每相电压即为线圈两端的电压，公共点引出的线叫中性线.线电压等于相电压的3倍.(2)三角形接法：把三个线圈的始端和末端分别连接，引出三条线，这种连接方法叫做三角形连接.这样连接时线电压等于相电压.【重点难点解析】1.三相交流电流的产生：由三相交流发电机产生2.星形连接：接图所示方式的连接方法3.三角形连接：接图所示方式的连接方法4.三相交流发电机产生的三个交变电动势，虽然最大值和周期相同，但不能同时为零，两两间相差31T. 5.星形连接中，提供了两种电压(220V 和380V)同时省去了两根导线，且U 线＝3U 相.6.三角形连接中，U 线＝U 相，在实际中应如何将电源与负载相连，取决于用户的需要及电源的配备等.7.三相交流电方程： U 1＝U m sin ωtU 2＝U m sin(ωt-32π) U 3＝U m sin(ωt-34π)【难题巧解点拨】例 在图中，发电机每相电压为220V ，电动机D 上标有“220/380，△/Y ”的字样，每盏电灯的额定电压都是220V.指出图中的连接错误，并写上错误的原因或说明正确的连接方法.解析 首先，中性线不应接开关和保险线；另外，电灯L 的开关应接在火线上；电动机应接成星形.评注 当三相负载不平衡时，中性线中有电流通过，因此中性线绝不能断开.加装保险是不容许的.电灯开关应接在火线(相线)上，否则不符合用电安全规则.电动机三角形接法时，每相电压只能是220V ，但按图中接法却达到380V.【课本难题解答】课本第207页(2)设小灯泡均在额定电压下工作，则一个小彩灯消耗的电功率为4×0.1W ＝0.4W. 120个小彩灯消耗的总电功率为120×0.4W ＝48W.变压器副线圈输出电功率等于小彩灯消耗的总电功率即48W. 变压器原线圈输入的电功率P ＝UI ＝48W.所以通过原线圈的电流I ＝U P ＝22048A ＝0.218A.(3)把灯丝放在强磁铁产生的强磁场中，让电流通过灯丝.如果发现灯丝不动，则灯泡中的电流是直流，如果发现灯丝振动，则灯泡中的电流是交流.因为直流通过灯丝时，在强磁场中灯丝受到的磁场力是恒定的，灯丝会发生微小形变，但不会振动；交流通过灯丝时，在强磁场中，灯丝受的磁场力的大小、方向都随时间变化，因而灯丝发生振动.【命题趋势分析】目前本节内容不在高考范围之内.【典型热点考题】例 三相交流发电机三个线圈AX ，BY ，CZ 的相电压为220V ，三相负载电阻连接如图所示.该发电机的线电压多大?负载的线电压和相电压各多大?解析 三个线圈的始端A 、B 、C 依次和末端Y 、Z 、X 相连，形成三角形(△)连接，其线电压和相电压相等，所以发电机的线电压是220V.三相负载的一端分别和线圈的始端A 、B 、C 相连，AA ′、BB ′、CC ′叫端线(俗称火线)，负载的另一端用导线连接在一起(零线)，形成星形(Y)连接.由图18-31可知，负载的线电压(即端线间电压)是220V.在星形连接中U 线＝3U 相，则U 相＝3线U ＝3220127(V)【同步达纲练习】1.如图所示，电源采用星形接法而负载采用三角形接法，电源的相电压为220V ，各相负载相同，阻值都是110Ω，下列叙述中正确的是( )A.加在负载上的电压为220VB.加在负载上的电压为380VC.通过各相负载的相电流为110380AD.电路中线电流为2×110380A2.一台三相电炉，铭牌上标有“220/380，△/Y ”的字样，由此可知( ) A.电炉每一相电热元件的额定电压是220V B.电炉每一相电热元件的额定电压是380VC.供电线路的线电压是380V 时，电炉的三相负载应采用三角形连接D.供电线路的线电压是380V【素质优化训练】1.三个阻值都是R 的电阻按星形连接，三个阻值均为r 的电阻按三角形连接，若所加的三相交流电的线电压相同，并且这两种方式的线电流相同，则R ∶r ＝ .2.在匀速转动的三相交流发电机模型的电枢中，关于三个线圈中产生的感应电动势，下面说法正确的是( )A.按相同的规律变化，同时达到最大值，同时达到最小值B.具有相同的有效值C.具有相同的周期和频率D.具有相同的最大值【生活实际运用】例 三相交流发电机线圈和负载连接发图所示.已知每相线圈的电压为220V ，R 1＝R 2＝R 3＝38Ω，1A R ＝2A R ＝3A R ＝22Ω.求通过电阻和电灯的电流.解析 发电机每个线圈始端A 、B 、C 分别由端线引出，末端X 、Y 、Z 用中性线连接，形成星形连接，因AX 、BY 、CZ 间电压(相电压)是220V ，所以A 、B 、C 三条端线间电压(线电压)U 线＝3U 相＝380V.电阻R 1、R 2、R 3是三角形连接，电阻两端电压是两端线间电压，U R ＝U 线＝380V ，通过每个电阻的电流I R ＝RU R ＝38380＝10(A).电灯A 1、A 2、A 3是星形连接，两端电压是端线与中性线之间的电压(220V)，所以通过每个电灯的电流I A ＝AA R U ＝22220＝10(A).【知识验证实验】例 在图的A 、B 两端加直流电压时，甲灯正常发光，乙灯完全不亮；当A 接火线，B 接零线，A 、B 间交流电压的有效值与直流电压相等时，甲灯发出微弱的光，乙灯能正常发光.试判断电器元件X 、Y 分别是什么?(甲、乙两灯完全相同)解析 电感线圈在电路中有“通直流、阻直流”的特性；电容器在电路中有“通交流、隔直流”的特性.由此可以判断：与甲灯串联的X 元件是电感线圈；与乙灯串联的Y 元件是电容器.【知识探究学习】交流电的产生及变化规律例 一个面积为S 的矩形线圈在匀强磁场中以其一条边为轴作匀速转动，磁场方向与转轴垂直.线圈中感应电动势e 与时间t 的关系如图.感应电动势最大值和周期可由图中读出，则磁感应强度B ＝ .在t ＝12T时刻，线圈平面与磁感应强度的夹角 .图1 图2解析 由图1可知，感应电动势最大值为εm ，周期为T.根据εm ＝B ωS ，若ω＝Tπ2，可得B ＝ST m πε2，由图可知，t ＝0时，感应电动势最大，此时磁场与线圈平面平行，所以在12T时刻，线圈平面与B 的夹角等于30°(或150°).对于交流电的产生及其变化规律要注意以下几方面的内容：1.正弦交流电的产生如图2所示，匝数为n ，面积为S 的矩形线圈在磁感应强度为B 的匀强磁场中，绕垂直磁场的轴从中性面开始以角速度ω匀速转动，经过时间t 转过角度θ＝ωt ，这时线圈中产生的感应电动势的瞬时值为：e ＝nBS ωsin ωt ，其中εm ＝nBS ω；电压瞬时值υ＝υm sin ωt ；电流瞬时值i ＝I m sin ωt.2.抓住两个面的特点(1)线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零.(2)线圈位于平行磁场时，穿过线圈的磁通量为零，磁通量的变化率最大，感应电动势最大.(3)线圈经过中性面时，电流方向发生变化.训练题一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化如图3所示.下面说法中正确的是( )A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当e变换方向时，通过线圈的磁通量绝对值为最大答案D.单元测试题1.某一用电器，加在其两端的交流电压的表达式是υ＝1002sin50πt(V)，以下说法中正确的是( )A.该交流电的频率是50HzB.与用电器并联的交流电压表的读数是100VC.与用电器并联的交流电压表的读数应该是1002VD.该交流电的方向每分钟改变100次2.理想变压器、副线圈的匝数之比n1∶n2＝3∶1，且分别接有阻值相同的电阻R1和R2，如图所示.电源电压为U，此时( )A.R1两端的电压为U/10，R2两端的电压为3U/10B.R1、R2两端的电压均为U/4C.R1、R2消耗的功率之比为1∶1D.R1、R2消耗的功率之比为1∶93.如图所示，理想变压器的副线圈通过输电线接两个并联的支路，其中变阻器的总电阻值R2大于定值电阻的阻值R1，输电线的等效电阻为R.开始时，变阻器的滑片P在a端.如果原线圈两端间交变电压的有效值保持一定，那么，当滑片P自a向b滑动时，以下说法中正确的是( )A.副线圈的输出电压(有效值)U MN不断增大B.通过R1的电流(有效值)I1不断增大C.原线圈中通过的电流(有效值)不断减小D.变压器的电功率(有效值)不断增大4.在图中的理想变压器有两个副线圈，匝数分别为n2和n3，分别接有电阻R1和R2，且R2＝4R1.只闭合S1时，电流表示数为1A；S1和S2都闭合时，电流表示数为2A，则n2∶n3为( )A.2∶1B.1∶2C.4∶1D.1∶44题图 5题图5.图中的螺线管中通入交变电流，一电子沿轴线进入螺线管，电子在螺线管内将做( )A.匀速直线运B.变速直线运动C.匀速圆周运动D.简谐运动6.如图所示是远距离输电示意图，交流发电机E的输出电压经升压变压器升高后，由电阻为R的输电线向远方输电，到达用户前再用降压变压器降压供用户使用，图中变压器均为理想变压器，下列说法正确的是( )A.降压变压器与用户连接的总开关断开后，输电线上损失的电功率为零B.降压变压器与用户连接的总开关S断开后，输电线上损失的电功率很大C.用户使用的用电器增多时，输电线上损失的电功率增大D.用户使用的用电器不论多少，输电线上损失的电功率始终不变7.如图所示，直导线中通有交流电i＝I m cosωt则由t＝0开始的一个周期内，在直导线正上方的矩形线框abcd中产生的感应电流强度变化将是( )A. B.先增后减C. D.先减后增8.用理想变压器给负载供电，如图所示，现保持输入电压不变，当负载电阻的滑动触头向上移动时，图中各交流电表的读数及输入功率P将如何变化( )A. ○V1和○V2不变，○A1增大，○A2减小，P增大B. ○V1、○V2不变，○A1、○A2增大，P增大C. ○V1、○V2不变，○A1、○A2减小，P减小D. ○V1不变，○V2增大，○A1减小，○A2增大，P减小9.如图所示，T为理想变压器，副线圈回路中的输电线ab和cd的电阻不可忽略，其余输电线电阻可不计，则当电键S闭合时( )A.交流电压表V1和V2的示数一定都变小B.交流电压表只有V2的示数变小C.交流电流表A1、A2和A3的示数一定都变大D.只有A1的示数变大10.将阻值为R的电阻接在电动势E＝10V，内阻r＝R的直流电源两端时，电阻R上消耗的电功率为P，下列判断中正确的是( )A.将电阻R接在另一直流电源两端时，若电阻R两端电压为10V，则电阻R上消耗的电功率为2PB.将电阻R接在另一直流电源两端时，若电阻R两端电压为20V，则电阻R上消耗的电功率为16PC.将电阻R接在另一正弦交流电源两端时，若电阻R两端的电压最大值为10V，则电阻R上消耗的电功率为8PD.将电阻R接在另一正弦交流电源两端时，若电阻R两端的电压最大值为20V，则电阻R上消耗的电功率为8P11.一台理想变压器，原线圈为1500匝，接在电压为220V的交流电源上，允许通过的最大电流强度为1.2A；副线圈为300匝，并和阻值为88Ω的电灯相连接.当接入一盏电灯时，通过原线圈的电流为 A，该变压器的副线圈最多可接入盏这样的电灯.12.理想变压器的输入电压的表达式为υ＝311sin314t(V)，变压器的变压比是10∶1，副线圈上负载电阻R＝20Ω，则负载两端的电压为 V.若在副线圈上再并联一个完全相同的负载，则原线圈的输入功率为 W.13.三相交流发电机有线圈，每组线圈产生的电动势的和变化的都相同，但它们到达零值或最大值的时刻依次落后周期.14.交流电压表和电流表都有一定的量度范围，不能直接测量高电压和大电流.我们可以用互感器来解决这个问题.互感器分为和互感器两种，请在图所示的电路图上填上表头符号字母.15.一个匝数500匝，宽10cm、长20cm的矩形线圈，在匀强磁场中以每分钟600转的速度匀速转动，线圈轴线与磁感线垂直，B＝6×10-2T.当t＝0时线圈平面与中性面重合，经1/30s，线圈产生的感应电动势的瞬时值及这段时间的平均感应电动势分别为和 .16.一理想变压器原线圈匝数是1210匝，接通电压为220V的交流电源，该变压器通过两个副线圈分别给两部分用电器供电.第一部分标有“100V，500W”，第二部分由“30V，40W”灯泡50盏组成，则两副线圈分别为 .17.有一理想变压器，原、副线圈的匝数比为100，原线圈上所加的电压为23kV，副线圈通过总电阻为2Ω的输电导线向用户供电.用户用电器得到的电压是220V，则供电导线上损耗的功率为 .18.远距离输电，原来用电压U0输送，输电线上损失的功率为P0，现要使输电线上的损失的功率减小到原来的1%，在保持输送功率不变的情况下，输电电压应变为 U0.19.匀强磁场中有一个“∩”形的导线框可绕ab轴旋转，已知匀强磁场的磁感强度B＝25T，线框的cd＝20cm，ce＝df＝10cm，转速为50rad/s.如果线框从图所示位置开始转过90°时开始计时：(1)写出线框中感应电动势瞬时值的表达式.(2)在e-t 坐标中作出线框中感应电动势随时间变化的图.(3)若线框电阻为2Ω，将a ，b 两端接一盏“6V 、12W ”的小灯泡，小灯泡能不能正常发光?20.一台理想变压器原线圈的匝数为n 1＝4400匝，输入交流电压为U 1＝220V ；副线圈有两个，匝数分别为n 2＝240匝，n 3＝120匝.求这两个副线圈的电压U 2和U 3.当两个副线圈的输出电流分别为I 2＝0.5A ，I 3＝65A 时，原线圈中的电流强度I 1为多大?当两个副线圈的输出电流分别增大以I 2′＝1A ，I 3′＝310A 时，原线圈中的电流强度I 1′又为多大?参考答案第六节 三相交变电流【同步达纲练习】 1.BC 2.AD【素质优化训练】1.1∶32.(1)484Ω (2)1903.BCD单元测试题1.B2.AD3.BC4.B5.A6.AC7.D8.C9.B 10.B 11.0.1，12 12.22，48.4 13.三组，最大值，周期(或频率) 1/3. 14.电流 电压 A15.解：E m ＝NB ωs ω＝2πn ＝2π×10＝20πE m ＝500×6×10-2×20π×0.1×0.2＝12πe ＝E m sin ωt ＝12πsin32π＝63π＝32.6V E ＝Nt△△φ＝301)30sin 1(︒+NBS ＝45NBS ＝27V.16.该题应用理想变压器原副线圈电压和匝数的关系来求解，由题可知读书破万卷 下笔如有神21N N ＝21U U 所以 N 2＝12U U N 1＝220100×1210＝550匝 31N N ＝31U U 故 N 3＝13U U N 1＝22036×1210＝198匝 17.该题应用变压器原副线圈上电压关系，电功率的计算式及电路中的电压关系求解. 根据变压器的变压关系得：入出U U ＝入出n n U 出＝入出n n ＝1001×23000＝230V 由 U 出＝U 损+U 用 U 损＝U 出-U 用＝230-220＝10V则 P 损＝RU 损2＝2102＝50W18.1019.(1)e ＝102sin100πt(v) (2)如图(3)能正常发光20.12V 6V 0.05A 0.15A。

《电工基础》综合练习试卷及参考答案（交流电部分）一、选择题.1、在电磁感应现象中，感应电流的磁场的方向总是（A ） A 、与原磁场的方向相反 B 、与原磁场的方向相同C 、阻碍原磁场的变化D 、阻碍磁场的磁通变化效率 2、在自感应现象中，自感电动势的大小与（C ）成正比。

A 、通过线圈的原电流 B 、通过线圈的原电流的变化C 、通过线圈的原电流的变化量D 、通过线圈的原电流的变化 3、如果通电直导体在匀强磁场中受到的磁场力最大，则说明该导体与磁力线夹角为（ A ）度。

A 、90B 、60C 、30D 、0 4、关于磁力线的说法下列正确的是（ D ）A 、磁力线是磁场中客观存在的有方向曲线B 、磁力线始于磁铁北极而终于磁铁南极C 、磁力线上的箭头表示磁场方向D 、磁力线上某点处于小磁针静止时北极所指的方向于该点曲线方向一定一致. 5、下列说法中，正确的是（ C ） A 、一段通电导线在 磁场某处受到的力大，该处的磁感应强度就大 B 、在磁感应强度为B 的匀强磁场中，放入一面积为S 的线框，通过线框的磁通一定为Φ=BS C 、磁力线密处的磁感应强度大 D 、通电导线在磁场中受力为零,磁感应强度一定为零6、铁磁材料在反复磁化过程中，磁感应强度的变化始终落后于磁场强度的变化，这种现象称为( B )。

(A)磁化；(B)磁滞；(C)剩磁；(D)减磁。

7、电容器在充电过程中，其(B )。

(A)充电电流不能发生变化；(B)两端电压不能发生突变；(C)储存能量发生突变；(D)储存电场发生突变。

8、如果两个同频率正弦交流电的初相角 ，这种情况为( B )。

(A)两个正弦交流电同相；(B)第一个正弦交流电超前第二个；(C)两个正弦交流电反相；(D) 第二个正弦交流电超前第一个。

9、在RL 串联的变流电路中，阻抗的模Z 是( D )。

(A)R ＋X ；(B)(R ＋X)2；(C)R2＋X2；(D) 。

10、已知两正弦量，u1＝20sin(ωt ＋π／6)，u2＝40sin(ωt －π／3)，则u1比u2(D )。
