三相电知识要点

三相电基础知识
三相电是一种常用的电力供应方式，常见于工业和商业领域。

以下是三相电的基础知识：
1. 三相电的定义：三相电是指由三个电源发出的电流，每个电源之间相位差为120度。

三相电的三个电流波形相互偏移，但具有相同的幅值和频率。

2. 相和相序：在三相电系统中，每个电源的电流被称为一个相。

相序指的是电源电流波形相继出现的顺序，通常被标记为A、B、C相或R、S、T相。

3. 相电压和线电压：在三相电系统中，可以测量相电压和线电压。

相电压是指每个相对中性点的电压，而线电压是指两个相之间的电压。

4. 平衡和不平衡负载：如果每个相的负载相等，称为平衡负载。

当负载不均匀或不对称时，称为不平衡负载。

不平衡负载会导致相电流和线电压的不均衡。

5. 三相电功率：三相电功率由有功功率、无功功率和视在功率组成。

有功功率用于执行实际功效，无功功率用于电磁场的形成，而视在功率是有功功率和无功功率的综合。

6. 三相电路连接方式：常见的三相电路连接方式包括星形连接和三角形连接。

在星形连接中，每个负载与一个相和中性点连接。

在三角形连接中，每个负载连接在两个相之间。

7. 三相电的优势：相比于单相电，三相电具有一些优势。

它可以提供更大的功率输出，功率因数更高，电力传输更高效。

在工业领域，三相电广泛用于驱动电机和供电大型设备。

这些是关于三相电的基础知识，对于深入了解和应用三相电，可能需要更详细的学习和实践。

三相电知识
三相电是指电源中存在三个相位，相位之间相差120度的电力系统。

它是工业和大型商业建筑中最常见的电力供应方式之一。

三相电系统的特点是可以提供更稳定和高效的电力供应。

在三相电系统中，每个相位都有一个相位线和一个中性线。

三相电系统通常使用三根相线和一根共用的中性线连接到负载。

其中，相位线上的电压是通过三相变压器从电网中供应的。

这种电力供应方式有以下几个特点：
1. 电压平衡：在三相电系统中，每个相位的电压幅值和频率都是相同的，这使得电压在各个相位之间保持平衡。

相比之下，单相电系统中的电压会不平衡，导致电力质量下降。

2. 电流平衡：在正常运行情况下，三相电系统中的负载会尽可能均匀地分布在各个相位上，这样可以使得电流在各个相位之间保持平衡。

电流平衡有助于减少电力系统的不稳定性和功率损耗。

3. 高效能：三相电系统在传输能量的效率上具有优势。

由于每个相位提供的功率相位差120度，所以在任何给定时刻，至少有两个相位可以提供有效的功率。

这使得三相电系统可以以更高的功率传输能量。

4. 启动扭矩大：三相电驱动的电动机具有较大的启动扭矩，适用于启动大型负载设备。

相比之下，单相电动机的启动扭矩较
小。

总结起来，三相电是一种稳定、高效和可靠的电力供应方式，广泛应用于工业和商业建筑中。

掌握三相电知识对于理解电力系统的运行原理和设计电力系统具有重要意义。

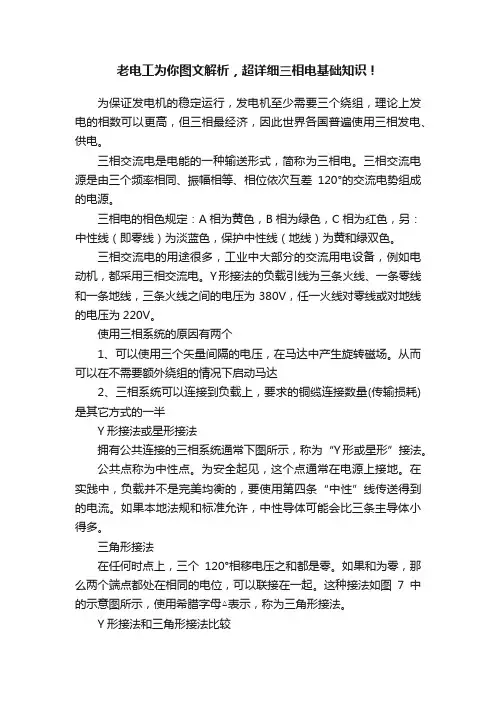

老电工为你图文解析，超详细三相电基础知识！为保证发电机的稳定运行，发电机至少需要三个绕组，理论上发电的相数可以更高，但三相最经济，因此世界各国普遍使用三相发电、供电。

三相交流电是电能的一种输送形式，简称为三相电。

三相交流电源是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。

三相电的相色规定：A相为黄色，B相为绿色，C相为红色，另：中性线（即零线）为淡蓝色，保护中性线（地线）为黄和绿双色。

三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电。

Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。

使用三相系统的原因有两个1、可以使用三个矢量间隔的电压，在马达中产生旋转磁场。

从而可以在不需要额外绕组的情况下启动马达2、三相系统可以连接到负载上，要求的铜缆连接数量(传输损耗)是其它方式的一半Y形接法或星形接法拥有公共连接的三相系统通常下图所示，称为“Y形或星形”接法。

公共点称为中性点。

为安全起见，这个点通常在电源上接地。

在实践中，负载并不是完美均衡的，要使用第四条“中性”线传送得到的电流。

如果本地法规和标准允许，中性导体可能会比三条主导体小得多。

三角形接法在任何时点上，三个120°相移电压之和都是零。

如果和为零，那么两个端点都处在相同的电位，可以联接在一起。

这种接法如图7中的示意图所示，使用希腊字母△表示，称为三角形接法。

Y形接法和三角形接法比较Y形接法用来为家庭和办公中使用的日常单相设备供电。

单相负载连接到线路和中性线之间Y形的一条腿上。

每个相位的总负载尽可能多地共享，以便为主三相电源提供均衡负载。

Y形接法还可以为更高电压上更高的功率负载提供单相或三相电。

单相电压是相位到中性电压。

另外还提供较高相间电压，如下图中的黑色矢量所示。

三相电分为三相四线制与三相五线制：(R黄、S绿、T红、N蓝或黑、地黄加绿双色线)三相五线制(R黄、S绿、T红、N蓝或黑色线、)三相四线制(R黄、S绿、T红、地黄加绿双色线)三相四线制（1）三相四线制：相线A、B、C，保护零线PEN，PEN线上有工作电流通过，PEN在进入用电建筑物处要做重复接地；属于TN-C 接地系统。

《三相四线制供电》知识清单一、什么是三相四线制供电三相四线制供电是指由三根火线（相线）和一根零线组成的供电系统。

在这个系统中，三根相线之间的电压称为线电压，通常为380 伏；每根相线与零线之间的电压称为相电压，通常为 220 伏。

这种供电方式广泛应用于工业、商业和民用领域，因为它能够提供不同电压等级的电力，满足各种设备和负载的需求。

二、三相四线制供电的原理三相电是由三个频率相同、振幅相等、相位依次相差 120°的交流电势组成的电源。

三相电源的每一相都可以单独构成一个单相交流电回路。

当三相电源连接到负载时，电流通过三根相线和零线形成回路。

由于三相电的相位差，使得电流在不同时刻通过不同的相线，从而实现了电力的平衡传输和高效利用。

三、三相四线制供电的优点1、提供多种电压选择通过相线之间的组合可以得到 380 伏电压，用于驱动大功率的三相设备，如电动机、变压器等；而相线与零线之间则能提供220 伏电压，适用于一般的家用电器和照明设备。

2、电力传输效率高三相电的传输功率是单相电的三倍，能够在相同的导线截面积和传输距离下，传输更多的电能，减少能量损耗。

3、负载平衡由于三相电的相位差，使得三相负载能够相对平衡地分配在三相线路上，减少了零线中的电流，降低了线路损耗和电压波动。

4、可靠性高当其中一相出现故障时，其他两相仍能继续供电，只是供电容量会有所降低，提高了供电的可靠性。

四、三相四线制供电的接线方式1、星形接法（Y 接法）将三相绕组的末端连接在一起，形成一个中性点，从中性点引出零线，而三相绕组的首端分别引出三根相线。

这种接法下，线电压是相电压的根号 3 倍，相电流等于线电流。

2、三角形接法（Δ接法）将三相绕组依次首尾相连，形成一个闭合的三角形回路，从三个连接点分别引出三根相线。

这种接法下，线电压等于相电压，线电流是相电流的根号 3 倍。

五、三相四线制供电的设备应用1、工业设备在工厂中，大量的三相电动机被广泛应用于驱动各种机械设备，如机床、风机、水泵等。

.精品第十一章 三相电路重点：1． 三相电路中的相电压与线电压，相电流与线电流的概念及关系 2． 熟练掌握对称三相电路的计算 3． 掌握不对称三相电路的计算方法11.1 三相电源11.1.1 三相制目前世界上的电力系统普遍采用三相制。

所谓三相制是讲三个频率相同，大小相等相位互差120o的电压源作为供电电源的体系。

11.1.2 三相电源一、波形由三相交流发电机供电时，由于其工艺结构使得产生的三相电源具有频率相同，大小相等相位互差120o 的特点。

三相电压的相序为三相电压依次出现波峰（零值或波谷）的顺序，工程上规定：ABC 为顺序（正序）而ACB 这样的相序成为逆序（反序）。

U AU二、各相电压V t U u m A sin ω=o 0∠=U AU V t U u m B )120sin(o -ω= A B U U U 2o 120α=-∠= V t U u m C )120sin(o +ω=ACU U Uα=∠=o 120 其中，α为工程上常常用到的单位相量算子：23211201o j+-=∠=α。

相量图见上图。

11.1.3 三相电源一、连接方式1．星型连接与三角形连接.精品A _ +C U AU + B U _ B _+CA C+图13- 三相四线制三相电源的连接方式一般采用星型连接： 二、几个概念1．中点（零点）：三相电压源的末端连接在一起，形成的连接点，一般用该点作为计算的参考点 2．中线（零线）：由中点引出的导线3．火线：由每一相的三相电压源的始端引出的导线4．相电压：每一相电压源的始端到末端的电压，即火线与中线之间的电压 5．线电压：任意两相电压源的始端之间的电压，即两根火线之间的电压 三、相电压与线电压的关系 1．相线关系 各相电压为： o 0∠=p U A U ，o 120-∠=p B U U ，o 120∠=pC U U 所以：o o o o 3033031200∠=∠=-∠-∠=-=A p p p B A AB U U U U U U U o o o o 303903120120∠=-∠=∠--∠=-=BpppCBBCU U U U U U Uoooo30315030120∠=∠=∠-∠=-=Cp p p A C CA U U U U U U U 可见，每一个线电压与相应相电压的关系是：线电压的大小为相电压大小的3倍，即p l U U 3=，且超前相应相电压o30。

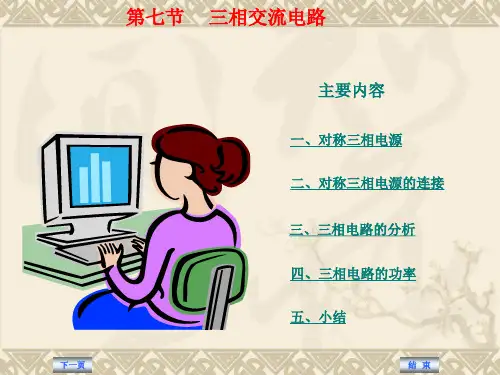

第七节三相交流电路主要内容一、对称三相电源二、对称三相电源的连接三、三相电路的分析四、三相电路的功率五、小结大小相等，频率相同，相位互差120º。

()()︒-=︒-==240sin 120sin sin t E e t E e t E e m C m B m A ωωω)120sin(︒+=t E m ω一、对称三相电源AEE CE 相量表示式及相互关系=++C B A E E E ︒∠=︒-∠=︒∠=1201200E E E E E E C B A E mBe Ae Ce 0°120°240°360°ωt120°120°120°1、星形接法Ae Ce Be AXYCB ZN连接方式Ce （中线）（火线）（火线）（火线）ce Be A X YCB Z NAe 三相四线制供电火线（相线）:ABC 中线（零线）：N星形接法的两组电压CCN B BN A AN e u e u e u ===相电压：火线对零线间的电压。

︒︒︒∠=-∠=∠=1201200PCNP BN P AN U U U U U U Ce ce Be AC B NAe 120︒120︒120︒ANU BNU CNU ANu BNu CNu 三个相电压是对称的U P 代表电源相电压的有效值：火线间的电压。

ANCN CA CN BN BC BN AN AB U U U U U U U U U -=-=-=AB u BC u CAu CABC AB u u u CA BN 注意规定的正方向AN u BNu CNuBNU -ABU 线电压和相电压的关系：BNU ANU CNU 30︒()BN AN BNAN AB U U U U U -+=-=︒∠=303AN AB U U︒︒∠=-=∠=-=30330 3CN AN CN CA BN CN BN BC U U U U U U U U 同理：︒∠=-=303AN BN AN AB U U U U BNU ANU CNU ABU BCU CAU 三个线电压也是对称的：大小相等，为相电压的倍，相位领先对应的相电压30°，互成120°相位差。

三相电电路基础知识一、什么是三相电电路？三相电电路是指由三根交流电线组成的电路，其中每根电线的电压和频率相同，但相位差120度。

在三相电电路中，电流和电压会交替变化，使得电力传输更加稳定和高效。

二、三相电电路的优势相比于单相电电路，三相电电路具有以下优势：1. 高效能：由于三相电路中的电流和电压交替变化，相位差120度，电力传输更加稳定，能够提供更高的功率输出。

2. 节省材料和成本：相比于单相电电路，三相电电路只需要三根电线和一台三相电源就可以实现电力传输，减少了材料和成本的使用。

3. 平衡负载：三相电电路中，三根电线的电压和频率相同，相位差120度，可以实现负载的平衡，避免了负载不均衡造成的电力浪费和设备损坏。

三、三相电电路的构成三相电电路由三个主要部分组成：三相电源、电力负载和电缆或导线。

1. 三相电源：三相电源是提供电力的来源，通常是由发电厂或变电站提供的，它产生三相交流电，电压和频率相同，相位差120度。

2. 电力负载：电力负载是指电路中需要消耗电能的设备或用途，如电动机、照明设备、加热设备等。

根据负载的不同，可以选择合适的功率和电压等级。

3. 电缆或导线：电缆或导线用于连接三相电源和电力负载，传输电能。

在选择电缆或导线时，需要考虑电流和功率的要求，以及电缆的绝缘材料和截面积等参数。

四、三相电电路的连接方式在三相电电路中，常见的连接方式有星形连接和三角形连接。

1. 星形连接：星形连接是将每个负载分别与三相电源的相线相连，形成一个星形结构。

这种连接方式适用于需要单独控制每个负载的情况，如照明设备、小型电动机等。

2. 三角形连接：三角形连接是将负载依次连接，形成一个闭合的三角形电路。

这种连接方式适用于大型电动机等需要较高功率输出的负载。

五、三相电电路的应用三相电电路广泛应用于工业和商业领域，主要用于供电、照明、动力传输等方面。

1. 供电：三相电电路可以提供稳定的电力供应，满足工业和商业用电的需求。
