MAPGIS误差校正的方法及应用

误差校正的操作在实用服务/误差校正，如下图：单击误差校正，弹出如下图：选择文件/打开文件，此处已系统自带例子为例，如下图；误差校正有三个难点；1 在文件/打开控制点，此处如果第一次进行误差校正，需要打开控制点，此时也支持新建控制点，给控制点起个名字，然后保存。

2 要分清楚理论值和实际值，理论值指图形应该在的位置，实际值是指图形现在在的位置。

如果你想把a图校到b图上，a图较实际值，也就是它现在在的位置；b图叫理论值即a 图应该在的位置。

3 采集搜索范围的设置，是根据实际情况设置的，原则是在理论值的参与校正点的某个点在采集搜索范围内只能有一个点参与校正。

误差校正的原理就是计算机根据采集的实际值的控制点与理论值的相应控制点计算出一个平均的偏移系说，参与校正的点越多校正的就越准确，理论上三个点确定一个平面，但是实际上参与校正的点至少四个。

由于校正的情况不一样，所以方法也不同，如果你手头上有两幅具有共同点的矢量图，只是比例尺或其他因素造成的不能套和在一起，就用下面的方法，前提是两幅图上必须有相同的同名点，比如a上有c 点，b图上也有c点。

下面介绍具体的校正步骤:1文件/打开控制点，如下图：选择打开控制点，如下图：此时如果是第一次校正，给控制点起名，然后打开，如果以前有控制点可以将其打开进行编辑。

单击打开，弹出如下对话框：单击是，将控制点保存。

2 控制点/设置空制点参数，如下图；3控制点/选择采集文件，如下；本例子标准线文件是理论值，方里网是实际值，我就是想通过误差校正将其他的点线面校到标准线文件框里。

4 添加校正控制点在方里网（实际值）上选择四个点，如下图；选择是，系统自动添加控制点编号，依次采集其他点。

5控制点/设置空制点参数此时选择理论值。

6控制点/选择采集文件，如下7控制点/添加校正控制点在标准线文件（理论值）上添加与实际值相应的控制点，此时要人工修该控制点号，如下图：依次添加相应的控制点并该好控制点号。

实验四 利用MAPGIS进行误差校正和投影变换相关知识简介一、误差校正子系统功能概述机助制图是用计算机来实现制图，将普通图纸上的图件，转化为计算机可识别处理的图形文件。

现代计算机技术和自动控制技术的发展，使机助制图技术发展很快。

机助制图主要可分为编辑准备阶段、数字化阶段、计算机编辑处理和分析实用阶段、图形输出阶段等。

在各个阶段中，图形数据始终是机助制图数据处理的对象，它用来描述来自现实世界的目标，具有定位、定性、时间和空间关系（包含、联结、邻接）的特征。

其中定位是指在一个已知的坐标系里，空间实体都具有唯一的空间位置。

但在图件数字化输入的过程中，通常由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往有偏差，即存在误差。

个别图元经编辑、修改后，虽可满足精度，但有些图元，由于位置发生偏移，虽经编辑，很难达到实际要求的精度，此时，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过误差校正，清除输入图形的变形，才能使之满足实际要求。

图形数据误差可分为源误差、处理误差和应用误差3种类型。

源误差是指数据采集和录入过程中产生的误差，如制图过程中展绘控制点、编绘或清绘地图、制图综合、制印和套色等引入的误差，数字化过程中因纸张变形、变换比例尺、数字化仪的精度（定点误差、重复误差和分辨率）、操作员的技能和采样点的密度等引起的误差。

处理误差是指数据录入后进行数据处理过程中产生的误差，包括几何变换、数据编辑、图形化简、数据格式转换、计算机截断误差等。

应用误差是指空间数据被使用过程中出现的误差。

其中数据处理误差远远小于数据源的误差，应用误差不属于数据本身的误差，因此误差校正主要是来校正数据源误差。

这些误差的性质有系统误差、偶然误差和粗差。

由于各种误差的存在，使地图各要素的数字化数据转换成图形时不能套合，使不同时间数字化的成果不能精确联结，使相邻图幅不能拼接。

所以数字化的地图数据必须经过编辑处理和数据校正，消除输入图形的变形，才能使之满足实际要求，进行应用或入库。

Mapgis误差校正方法1．在“输入编辑”建LS.wl文件，找四个十字线，按顺时针顺序记下X和Y的值。

2．退到“主菜单”上进行误差校正。

3．把刚才存的LS.wl文件调入。

4．在下拉菜单栏上点击“文件”→“打开控制点”，输入一个文件名，点击“打开”按钮，会弹出一个“错误信息”板，不用理会它，点击“是”按钮。

5．在下拉菜单栏上点击“控制点”→“设置控制点参数”中，都打上对勾。

6．在下拉菜单上点击“控制点”→“选择采集文件”，选中要校对的文件。

7．同样在“控制点”→“添加校正控制点”，依次输入四个点的XY值8．好了，四个点依次输完，在下拉菜单点击“数据校正”→“线文件校正转换”，在“文件”里点击“保存控制点”。

9．右键点击“复位窗口”，弹出“选择文件名”面板，选择刚校正后的“NEWLIN.WL”文件。

8．这个LS.WL文件就校正完了，我们校正这个LS文件主要是为了用它的校正点，关闭现在的窗口，重新调入所需校正的文件（可一次性调入点、线、面文件）。

9．“文件”→“打开控制点”，把刚才用的控制点文件调入。

10．“数据校正”→“线文件校正转换”，“点文件校正转换”，“区文件校正转换”。

11．右键点击“复位窗口”，弹出“选择文件名”面板，选择校正后的文件。

12．“文件”→“另存文件”，把校正后的文件存盘（为了区别没有校正过的文件，一般在原文件名的基础上加再加上jz，比如原文件是LS.WL，校正后的文件是LSJZ.WL）。

OK，一个文件就校正完了，对于新手来说有点难，没关系，多用几次就简单了，最主要是记住不要把原文件覆盖，如果是觉得没有把握，最好把原文件备份一下这次我们讲得是“误差校正”，用“大地坐标系”来校正，它是利用XY值校正，下次我们用到的“投影变换”是用度、分、秒来校正。

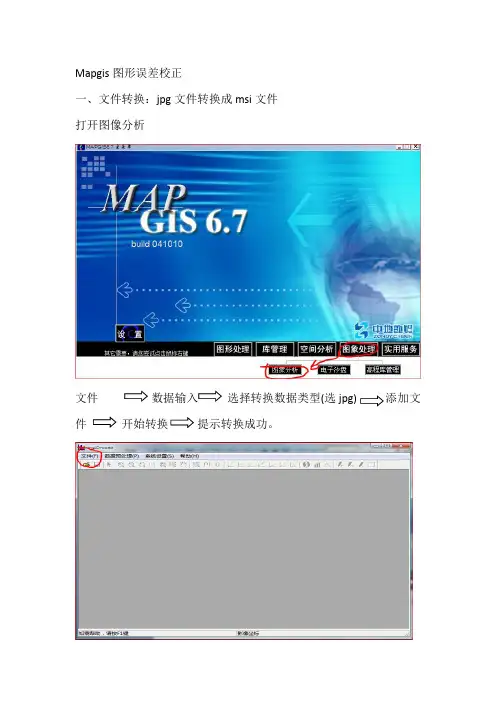

Mapgis图形误差校正
一、文件转换：jpg文件转换成msi文件
打开图像分析
文件选择转换数据类型(选添加文
件提示转换成功。

添加文件
查找要转换的文件,并添加进去.
开始转换，并看到提示转换成功对话框。

然后就可以关掉窗口，转换工作完成。

二、图像校正
在输入编辑里添加msi文件
在工程文件中右击添加项目，文件类型选成msi格式，然后图形1:1刷新一下。

1:1
新建控制点文件，不处于编辑选中状态。

添加4个控制点（不在一条直线上）。

定位点
依次输入控制点的坐标值，坐标值读取如：
X:580.400(前面代号39可以省略) 点的坐标是
Y:3490.000
那定位点输入数值就是
再依次输入其他3个点就行了。

输入完后，点其他键盘输入参数
注：比例参数：mapgis的默认比例是1:100万的，也就是说原图比例（分母）乘以多少的100万，比例参数就填多少。

然后确定，后提示，转后不可变直接点是就行了。

3图象分析
打开影像
镶嵌融合删除所有控制点
删除前
删除后
按照原图控制点的先后顺序，重新添加控制点。

现在原图原点添加控制点，
再在参照点文件中对应点点击，让两个十字对准，然后连击3次空格键，提示保存后同样的方法做两外3个点。

注意：第四个点如果无法让两个十字光标重合以参照点文件的中重合为准；四个点顺序也不能乱。

完成后直接关掉。

4、再输入编辑里打开，校正后的msi文件，并测量是否校正成功。
