ICS 81.63.2备案号：DB1 工程施工操作规程DB11/20171212人民防空工程人防门安装技术规程Installation technical specification for protective equipment ofcivilair defense works.2017-12-18发布2018-01-01实施宁夏美欣进工程有限公司发布目录前言 (Ⅰ)1技术规范 (1)1.1相关规范 (1)1.2术语和定义 (1)1.2统计工程量清单 (4)1.3安装前准备 (4)2安装技术要求 (5)2.1进场验收 (5)2.1.1人防门框 (5)2.1.2人防门扇 (6)2.2现场情况检验 (7)2.2.1线 (7)2.2.2钢筋 (8)2.2.3预留后浇施工槽 (9)2.3人防门框安装 (13)2.3.1人防门框吊装 (13)2.3.2找正调整水平度和垂直度 (14)2.3.3钢管支撑门框固定 (15)2.3.4焊接锚固钩 (16)2.3.5复测门框垂直度和水平度 (17)2.4人防门扇安装 (17)2.4.1门扇吊装准备 (17)2.4.2门扇吊装 (17)2.4.3门扇调试 (17)2.5油漆工程 (18)3验收、资料 (20)3.1进场报验 (20)3.2人防门安装工程质量验收条件 (21)3.3人防门安装工程质量验收 (21)附录一：人防工程防护设备进场报验单 (24)附录二：人防门框安装垂直度检查记录 (25)附录三：防护门、防护密闭门、密闭门安装检验批质量验收记录表26 附录四：防爆波活门安装检验批质量验收记录表 (27)附录五：轻质防护密闭门、密闭门安装分项工程质量验收记录表.. 28前言为使人防门安装工程施工规范化，标准化，满足公司内部迅速掌握人防门安装工程相关知识，快速熟悉施工流程，满足公司在人防门安装工程施工领域对项目实施人员的具体要求，现制定人民防空防护门工程施工手册（人防门框安装施工手册）。

项目名称：XX人防工程项目地点：XX市XX区工程规模：建筑面积XX平方米结构形式：钢筋混凝土结构人防等级：XX级二、施工准备1. 材料准备（1）人防门：根据设计要求，选择符合国家标准的钢制人防门、钢筋混凝土人防门等。

（2）门框：选用与门扇材质相匹配的钢制门框、钢筋混凝土门框等。

（3）配件：各种五金配件、密封件、膨胀螺栓等。

（4）其他材料：各种规格的螺钉、垫片、焊条、防锈漆等。

2. 机械设备（1）电焊机、切割机、气泵、钻床等。

（2）工具：扳手、螺丝刀、钳子、锤子、线坠、水平尺、钢尺等。

（3）计量检测用具：托线板、线坠、水平尺、钢尺等。

3. 人员组织（1）成立施工班组，明确各岗位人员职责。

（2）对施工人员进行技术交底和安全教育。

三、施工工艺1. 施工顺序（1）门框安装：先安装门框，再安装门扇。

（2）门扇安装：先安装门扇，再安装五金配件。

2. 施工要点（1）门框安装：根据设计图纸，在墙体上预留门洞，安装门框。

门框安装要垂直、平整，缝隙均匀，固定牢固。

（2）门扇安装：将门扇放入门框，调整门扇位置，确保门扇开启、关闭顺畅。

门扇与门框的缝隙要均匀，不得有明显的缝隙。

（3）五金配件安装：根据设计要求，安装门把手、锁具、密封条等五金配件。

安装要牢固，外观整洁。

（4）密封处理：在门扇与门框缝隙处，涂抹密封胶，确保密封效果。

（5）防护处理：对人防门进行防锈漆处理，提高使用寿命。

四、质量控制1. 材料质量：选用符合国家标准的材料，确保材料质量。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量。

3. 检验检测：施工过程中，对施工质量进行检验检测，发现问题及时整改。

五、安全文明施工1. 施工现场：保持施工现场整洁，合理堆放材料、工具。

2. 安全生产：严格执行安全生产规章制度，确保施工安全。

3. 环境保护：遵守国家环境保护法规，减少施工对环境的影响。

六、工期安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。

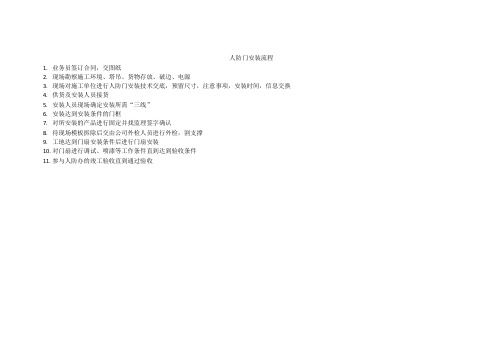

人防门安装流程1.业务员签订合同，交图纸2.现场勘察施工环境、塔吊、货物存放、破边、电源3.现场对施工单位进行人防门安装技术交底，预留尺寸，注意事项，安装时间，信息交换4.供货及安装人员接货5.安装人员现场确定安装所需“三线”6.安装达到安装条件的门框7.对所安装的产品进行固定并找监理签字确认8.待现场模板拆除后交由公司外检人员进行外检，割支撑9.工地达到门扇安装条件后进行门扇安装10.对门扇进行调试、喷漆等工作条件直到达到验收条件11.参与人防办的竣工验收直到通过验收现场环境考察需要了解的内容1.现场是否具备安装条件2.现场模板钢筋情况3.与施工方确定所需门框安装大概需要时间4.现场外部道路情况，是否存在限行问题5.现场钢筋绑扎应达到右侧图片中的情况方可施工，打底板活门槛预留6.活门槛部位在浇筑混凝土时需要留出安装门框的部位，即在门框部位比建筑地面标高低100mm，在死门槛部位需绑扎出此处门槛钢筋，但不得进行浇筑7.我方在门框安装完成后，贵方不得随意将我方门框上部的预埋件、支撑等割除，负责造成的验收不合格，由需方负责8.我方在安装完成门框后，在封模时应以门框内径为基线上下留出150mm、靠近铰页部位留出350mm、闭锁部位留出150mm的空间9.吊环必须预埋，预埋尺寸及方式见07FJ02图集，吊装门中间与施工单位现场核对安装所需三线1.确定标高线。

需问清楚施工单位提供的标高线为结构标高还是建筑标高。

结构标高与建筑标高的差距为地面做法。

安装人防门所需的标高线为建筑标高线。

如提供结构标高线安装时需根据结构标高与建筑标高的差距并结合安装门框的门槛高度进行换算确定安装位置。

2.确定门边线。

安装时应将门框控制在施工单位提供的门边线范围内。

3.确定墙边线。

安装时应根据施工单位提供的墙边线将门框表面与施工单位提供的墙边线一齐。

人防门的安装与调试1.人防门框安装施工根据设备的不同特点、设计要求和施工组织设计进行，安装施工中，对隐蔽工程应作记录，并应进行过程中或分项检验，合格后方可进行下一步工序的施工。

一般防护设备的安装流程如图：防护设备安装流程图一、人防门框安装前提条件1）人防门框安装前应在底板上预埋立框支撑件，并预留后浇施工槽。

在底板浇筑混凝土前，应按要求对立框支撑件的预埋、后浇施工槽的留置情况，进行检查验收并形成隐蔽工程验收记录。

立框支撑件的预埋、后浇施工槽的留置应符合下列要求：①施工单位在人防防护段底板钢筋施工时，应及时通知人防专业安装队在底板上垂直预埋立框支撑件，并与底板钢筋可靠固定。

按人防门的类别、型号，并结合工程现场实际情况，在底板相应的位置设置地面支撑件。

预埋门框支撑件示意图②浇筑底板混凝土时，应在门框墙下槛梁两侧底板处预留后浇施工槽。

后浇施工槽宽度为下槛梁宽度+2b，即：A1=C1+2b，A2=C2+2b。

深度为h。

具体尺寸要求，应满足下列要求：对于固定门槛式人防门，当人防门洞净宽≤1500mm时，b=300mm，h=200mm。

当人防门洞净宽＞1500mm时，b=500mm，h=250mm。

对于活门槛式人防门，当人防门洞净宽≤1500mm时，b=300mm，h=300mm。

当人防门洞净宽＞1500mm时，b=500mm，h=350mm。

对于无门槛式人防门，人防门洞净宽＞1500mm时，b=500mm，h=350mm。

后浇施工槽深度h不宜大于底板厚度一半。

2）底板混凝土浇筑完成，结构强度达到50％以上后，方可按下图所示安装门框安装示意图活门槛门门框安装示意图无门槛门门框安装示意图3）人防门框安装前，施工单位应向人防专业安装队提供人防门孔中线、门口线及门框标高。

监理单位应组织测量单位和人防专业安装队，对交接检查水准基点交接记录。

二、人防门框安装施工1）查人防门框立框支撑件和预留后浇施工槽设置情况人防门框安装前，应检查门框立框支撑件和预留后浇施工槽设置是否满足规定。

人防门安装工艺流程及操作要点随着人们安全意识不断提高，对各类建筑物人防要求越来越严格，人防门已普遍应用在各类建筑物中。

由于人防门的特殊功能和作用，我们常见的人防门表现为粗笨的构造形式，这给人防门的安装带来了一定困难，尤其是先安装门框后安装门的施工方法，造成多次安装及修改，耗费人力物力，浪费时间。

现代化的人防门分别为防密闭门、护密闭门、防爆破活门等规格，安装工程量比较大，技术要求高，难度大，往往很多单位在安装的时候容易出现错误，不能保证质量。

1、施工工艺原理对人防门进行安装施工，通过对整体起吊、安装、支设、固定、模板混凝土浇筑的控制，保证人防门的安装施工质量。

2、安装工艺流程及操作要点2.1、工艺流程施工准备一测量放线~钢筋绑扎一整体起吊一校正一安装一设定支撑f固定模板支设3.2、操作要点2.2.1、施工准备1,熟悉图纸，技术准备。

3.塔吊设立位置应提前考虑到人防门的平面布置位置，应在塔吊旋转半径及吊重范围内。

4.人防门进场，按编号分类堆放。

堆放场地应平整，坚实，无积水。

4,编制安装计划，合理安排施工工序。

5,对操作工人进行技术交底。

6,现场安全教育。

2.2.2、测量放线1,根据图纸，放出轴线、标高控制线、模板控制线。

2,对轴线、标高自检并经监理验收合格后进入下道工序。

2.2.3、钢筋绑扎1,按设计详图制作、绑扎钢筋。

2,钢筋锚固长度同时满足防空地下室构造及抗震构造要求。

3,验收。

特别注意不能把门框墙等同于一般的剪力墙，应对门框墙钢筋进行单独的验收，并形成检验批资料。

2.2.4整体起吊1,根据施工组织设计，对人防门框及门进行整体吊装。

2,检查人防门各部位连接情况，保证连接牢固，各配件无松动。

3,将用卡环将吊索锁紧。

4,进行试起吊，确认吊索从门吊环中穿过，满足各项要求。

5,正式起吊。

信号工指挥塔吊缓慢起吊，平稳吊至安装地点。

2.2.5、安装和临时固定1,人防门吊运至安装位置后，落钩，放到地面。

2,复核轴线、洞口线。

人防门施工1、工艺流程找坐标、弹线---运门扇至安装点---临时固定---焊接固定----补刷防锈漆---安装配件、附件。

2、操作方法人防门安装应符合现行国家标准《人防工程施工及验收规范》的有关规定，门框的锚固钩应保证在规范要求并复主筋焊接牢固，应保证坐标不偏移，并用脚手架加固防止砼灌注时人防门框墙的侧倾和下座。

（1）找坐标、弹线：主要是按图纸要求的位置、尺寸对门框安装位置进行复检并弹出门扇的安装位置及标高控制线，对门框的平整度、垂直度进行检查。

钢门框支撑面的平整度偏差不应超过1mm，每边不平整的部分累计的长度不应大于该边长度的20%，且应分部再2处以上：门框四边的垂直度偏差不应超过长边的2‰。

超过上述要求的应在门扇安装前进行修整。

（2）运门扇到安装地：人防门运输时采用倒链，通过吊装孔运送至欲安装的楼层，然后用平板车或滚杠运至安装地点。

滚杠运输时，门扇必须放置在木板上，严禁门扇与滚杠直接接触。

运输中要防止破坏成品或碰撞伤人，到位后应放置平稳。

（3）临时固定：用倒链将门扇提起就位，按控制线调整水平和垂直，位置调整准确后，用木方将门扇垫稳卡牢，进行临时固定。

（4）调试固定：门扇临时固定好后，检查位置、标高、水平度、垂直度，符合要求后，将门扇的专用铰页与门框安装牢固。

经过调试，必须保证两个铰页轴在同一垂直线上，启闭门扇，应开关灵活、缝隙一致。

（5）补刷防锈漆：焊接点和其它防锈层被划伤的位置，应补刷防锈漆，处理方法按设计要求进行。

（6）刷面漆：防锈处理后，按设计要求的油漆颜色、品种、满刷面漆。

（7）安装配件、附件：面漆干后安装密封条,启口器及机械、自动和智能装置，并进行调试。

密封条接头应采用破口搭接，每扇门的密封条接头不得超过2处。

密封条应固定牢靠，压缩均匀；局部压缩量允许偏差不应超过设计压缩量的20%。

3、质量标准（1）主控项目1）人防门和品种、规格质量应符合设计和人防规范的要求。

检验方法：观察：检验产品合格证、生产许可证、性能检验报告和进场验收记录。
