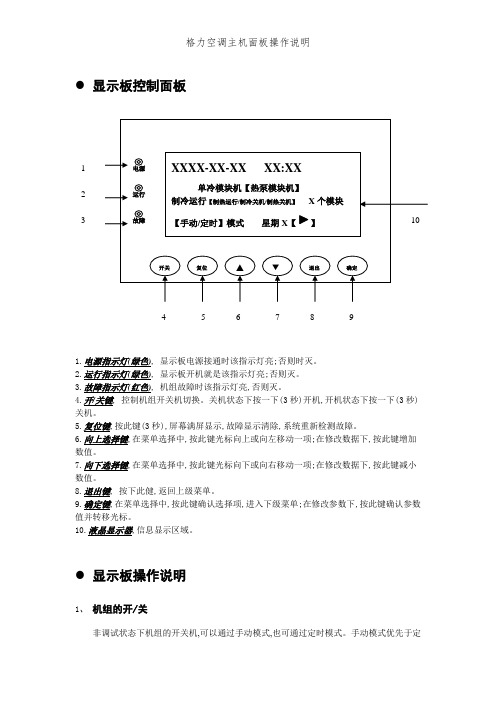

● 显示板控制面板1.电源指示灯(绿色), 显示板电源接通时该指示灯亮;否则时灭。
2.运行指示灯(绿色), 显示板开机就是该指示灯亮;否则灭。
3.故障指示灯(红色), 机组故障时该指示灯亮,否则灭。
4.开/关键, 控制机组开关机切换。
关机状态下按一下(3秒)开机,开机状态下按一下(3秒)关机。
5.复位键,按此键(3秒),屏幕满屏显示,故障显示清除,系统重新检测故障。
6.向上选择键,在菜单选择中,按此键光标向上或向左移动一项;在修改数据下,按此键增加数值。
7.向下选择键,在菜单选择中,按此键光标向下或向右移动一项;在修改数据下,按此键减小数值。
8.退出键, 按下此健,返回上级菜单。
9.确定键,在菜单选择中,按此键确认选择项,进入下级菜单;在修改参数下,按此键确认参数值并转移光标。
10.液晶显示器,信息显示区域。
● 显示板操作说明1、 机组的开/关非调试状态下机组的开关机,可以通过手动模式,也可通过定时模式。
手动模式优先于定 4 5 6 7 8 9 1 2 3时模式。
在调试状态下,手动与定时模式均无效。
●手动模式:1)、手动开机:在机组关机状态下,按开/关键3秒使机组启动,此时机组运行指示灯亮,压缩机延时启动后,手动开机过程结束;2)、手动关机:在机组开机状态下,按开/关键3秒使机组关闭,此时运行指示灯熄灭。
停机后,压缩机立即停机,水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式:机组上电或复位后,按手动模式进行开关机。
手动模式与定时模式的转换详见3、13启停模式设定。
在定时模式下手动与定时模式同时有效,当时间到达所设定的定时时间时,机组自动开启或关闭。
2、默认主页菜单当控制器上电后,微电脑将做3秒钟的自动检测,显示板液晶显示器将显示如下:默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时与分钟,“【】”内的内在进入菜单项后,如果10分钟内未对显示板器进行任何操作,自动回到上面的默认主页菜单(即主页)。
使用安装说明书中静压风管送风式空调器使用前请仔细阅读本说明书，并妥善保管更多使用指引，请扫描“扫码开启服务”二维码目录声明●本产品执行标准：GB/T 18836。
●本说明书仅作示例说明，产品及部件外观请以实物为准。
● 使用前请仔细阅读本说明书及电子说明书，否则可能会给本机造成损害或危及您或他人的人身 财产安全。
由于技术更新，致产品升级或变更，恕不另行通知。
电子说明书也会随技术创新进 行更新，请扫描二维码获取最新电子说明书。
● 阅读后请与发票一起妥善保管。
安全警示空调器主体构件配件清单遥控器使用说明清洁保养安装及维修注意事项环保清单安装简图室内机回风箱进风面板室内机排水管的安装技术参数检验运行使用条件常见现象及故障安装服务、售后服务保修卡安全警示产品简介使用说明清洁保养安装说明服务指南01030304050708131416171919192021封底查阅电子说明书方法● 请扫描说明书封底“扫码开启服务”二维码。
安全警示01提示本节记载了安全事项的重要内容，以防止对使用者及他人造成人身伤害或财产损失。
请在充分理解下面内容（标志、图标）的基础上阅读正文，并请务必遵守所记载的安全事项。
禁止用电源开关直接关闭空调器。
请勿用湿手操作空调器。
禁止用水直接冲淋空调器。
卸下或打开面板时，切勿触碰空调器的金属部位。
不得让身体长时间直接接触冷风或制冷过度。
不得踩踏在室内机、室外机上，或在其上放置物品，避免遮挡进、出风口。
切勿用于食品、精密仪器、贵重美术品的保存，切勿安装在船舶、车辆等特殊场所。
切勿在空调风直接吹到的地方使用燃烧器具,在密闭的房间内使用或与燃烧器具同时使用时，请经常打开窗户通风。
切勿在室内机下面放置其它电气产品、家具、贵重物品等。
禁止擅自更换电源线，或将电源线中途驳接，或与其它电器并联使用；如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。
表示【禁止】的内容禁止在空调器使用场所存放易燃易爆气体；不得使用与空调器本身所配制冷剂不同的其它制冷剂。
格力空调说明书格力空调,说明书篇一：格力空调说明书格力空调说明书——健康过滤网的清洗维护清洗前先参照安装说明书的操作将健康过滤网取出来，清洗完后再按照安装说明的操作将健康过滤网装好。
格力空调采用“绿普斯+冷触媒组合过滤网”，使用的过程中应该注意定期使用吸尘器吸除过滤网表面积累的灰尘，以免灰尘覆盖影响其使用效果。
或者先用软毛刷清洁表面灰尘后用吹风机吹净进行维护保养。
格力空调使用说明书——健康过滤网的安装保养1、先用双手松开面板位置处的卡扣，再用同样的方法打开另一卡扣，然后将面板掀开一定角度，把空气过滤网从卡槽中推出，将其取下。
2、将健康过滤网装在空气过滤网上，并在卡槽处卡紧。
按相反步骤可取下健康过滤网。
3、装好过滤网后将面板盖上扣好。
格力空调,说明书篇二：格力空调主机面板操作说明显示板控制面板1 2 34 5 6 7 8 91．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按使机组关闭，此时运行指示灯熄灭。
Change for life使用及安裝說明書分體式冷氣機型號:GSA228XA非常感謝您選用格力牌冷氣機，為了您正確使用本冷氣機，請在使用前仔細閱讀本說明書並妥善保存以供今後參考。
GSA228XA內容運作事項安全警告 (1)部件名稱 ................................................................................................................. 23保養清潔和保養 (6)故障故障分析 .................................................................................................................. 35安裝事項安裝尺寸圖.............................................................................................................9安裝所需工具 .. (11)選擇合適的安裝地點 ............................................................................................. 11電氣安全要求 . (12)安裝安裝室內機.............................................................................................................. 13安裝室外機 ............................................................................................................. 18真空泵...................................................................................................................... 21檢查洩漏 .................................................................................................................. 21安裝後檢查項目 ......................................................................................................22測試和操作嘗試運作 .................................................................................................................. 22操作指南遙控器上的按鈕 ..................................................................................................... 25遙控器上的按鈕...................................................................................................... 26組合按鈕功能介紹.................................................................................................. 32遙控器更換電池 (34)緊急操作 (6)顯示屏圖案介紹 (25)安裝/移動冷氣機安全事項.....................................................................................10..................................................................................................... 39附頁連接管的配置延伸接管的方法 (41)本冷氣機不能由兒童或有體力、感官或精神缺陷的人或缺乏經驗知識的人使用，除非有負責他們安全的人對他們進行與冷氣機使用有關的監督和指導。
10显示板控制面板1. 电源指示灯（绿色）,显示板电源接通时该指示灯亮；否则时灭。
2. 运行指示灯（绿色）,显示板开机是该指示灯亮；否则灭。
3. 故障指示灯（红色）,机组故障时该指示灯亮，否则灭。
4. 开庆键,控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5. 复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6. 向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7. 向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
&退出键,按下此健，返回上级菜单。
9. 确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10. 液晶显示器，信息显示区域。
显示板操作说明1.机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先1）、手动开机：在机组关机状态下，按灯亮，压缩机延时启动后，手动开机过程结束;2）、手动关机：在机组开机状态下，按灭。
停机后，压缩机立即停机，水泵会延时开/关键3秒使机组启动，此时机组运行指示开/关键3秒使机组关闭，此时运行指示灯熄5分钟关闭。
手动关机过程结束。
于定时模式。
在调试状态下，手动和定时模式均无效。
•手动模式：•定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见 3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2•默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下:默认主页菜单内容随系统状态的变化而变化。
xx代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。
最后的*若显示则表示系统有故障。
在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
目录一、系统介绍 -------------------------------------------------------------------- 2二、机组介绍 -------------------------------------------------------------------- 31．机组性能 ---------------------------------------------------------------------------------------- 3 2．机组外形示意图 ------------------------------------------------------------------------------- 4三、控制器操作说明 ----------------------------------------------------------- 6A．手操器显示功能------------------------------------------------------------------------------- 6 B．手操器按键功能 ----------------------------------------------------------------------------- 7 C．蜂鸣器------------------------------------------------------------------------------------------- 7 D．基本操作---------------------------------------------------------------------------------------- 7 E．故障代码表 ------------------------------------------------------------------------------------- 8四、日常操作与维护 ----------------------------------------------------------- 8五、常见故障及解决方法------------------------------------------------------ 9六、末端设备选型指导------------------------------------------------------- 10七、系统安装 ------------------------------------------------------------------ 101．机组安装 -------------------------------------------------------------------------------------- 10 2．机组接线 -------------------------------------------------------------------------------------- 12 3．末端设备安装 -------------------------------------------------------------------------------- 13 4．水管路连接 ----------------------------------------------------------------------------------- 13 5．冬季防冻注意事项 -------------------------------------------------------------------------- 14八、系统调试 ------------------------------------------------------------------ 151．空调系统冷冻水的充注 -------------------------------------------------------------------- 15 2．试运转前的检查 ----------------------------------------------------------------------------- 15 3．试运行 ----------------------------------------------------------------------------------------- 15九、随机附件使用说明------------------------------------------------------- 16尊敬的用户：欢迎您选用格力双系统户式（别墅）中央空调机组。
● 显示板控制面板1．电源指示灯（绿色）， 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色)， 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）， 机组故障时该指示灯亮，否则灭。
4．开/关键， 控制机组开关机切换。
关机状态下按一下(3秒)开机，开机状态下按一下（3秒）关机。
5．复位键，按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项;在修改数据下,按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值.8．退出键， 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标.10．液晶显示器,信息显示区域.● 显示板操作说明1。
机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于4 5 6 7 8 9 1 2 3定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1)、手动开机：在机组关机状态下，按开/关键 3秒使机组启动，此时机组运行指示灯亮,压缩机延时启动后,手动开机过程结束；2）、手动关机：在机组开机状态下,按开/关键 3秒使机组关闭，此时运行指示灯熄灭。
停机后,压缩机立即停机,水泵会延时5分钟关闭。
手动关机过程结束.●定时模式： 机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测,显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化.XX 代表年月日小时和分钟,“【】"内的内在进入菜单项后,如果10分钟内未对显示板器进行任何操作,自动回到上面的默认主页菜单（即主页)。
目录第一章产品篇……………………………………………………………………1 产品种类…………………………………………………………………………………2 产品命名规则……………………………………………………………………………3 产品特点…………………………………………………………………………………4 产品技术参数表…………………………………………………………………………5 产品性能修正……………………………………………………………………………6 产品工作原理……………………………………………………………………………第二章控制篇……………………………………………………………………1 机组控制…………………………………………………………………………………2 控制功能…………………………………………………………………………………第三章安装篇……………………………………………………………………1 安装注意事项……………………………………………………………………………2 安装流程…………………………………………………………………………………3 机组安装要求……………………………………………………………………………4 配管………………………………………………………………………………………5 电气安装…………………………………………………………………………………第四章维修篇……………………………………………………………………1 机组故障一览表…………………………………………………………………………2 典型故障排查……………………………………………………………………………3 案例分析…………………………………………………………………………………4 机组配电…………………………………………………………………………………5 机组部件及拆装…………………………………………………………………………6 爆炸图及零部件清单……………………………………………………………………第一章产品篇1.产品种类1.1 GMV室外机1.2 GMV室内机◆GMV多联室内机组-H系列（R22）2.2kW~4kW 4.5kW~8kW 9kW~14kW普通静压风管机GMV(L)-R22P/HGMV(L)-R25P/HGMV(L)-R28P/HGMV(L)-R32P/HGMV(L)-R36P/HGMV(L)-R40P/HGMV(L)-R45P/HGMV(L)-R50P/HGMV(L)-R56P/HGMV(L)-R63P/HGMV(L)-R71P/HGMV(L)-R80P/HGMV(L)-R90P/H(S)GMV(L)-R100P/H(S)GMV(L)-R112P/H(S)GMV(L)-R125P/H(S)GMV(L)-R140P/H(S)超薄风管机GMV(L)-R22P/HLGMV(L)-R25P/HLGMV(L)-R28P/HLGMV(L)-R32P/HLGMV(L)-R36P/HLGMV(L)-R40P/HLGMV(L)-R45P/ HLGMV(L)-R50P/HLGMV(L)-R56P/HLGMV(L)-R63P/HLGMV(L)-R71P/ HL四面出风天井机GMV(L)-R28T/HGMV(L)-R36T/HGMV(L)-R45T/HGMV(L)-R50T/HGMV(L)-R56T/HGMV(L)-R63T/HGMV(L)-R71T/HGMV(L)-R80T/HGMV(L)-R90T/H(S)GMV(L)-R100T/H(S)GMV(L)-R112T/H(S)GMV(L)-R125T/H(S)单面出风天井机GMV(L)-R22Td/H GMV(L)-R28Td/H GMV(L)-R36Td/H挂壁机GMV(L)-R22G/HGMV(L)-R28G/HGMV(L)-R36G/H挂壁机GMV(L)-R45G/HGMV(L)-R50G/H◆GMV多联室内机组-R410A系列2.产品命名规则2.1 室外机命名规则GMV/W 补充代号型式代号设计序号室外机代号功能特征气候类型制冷量*电源种类补充制冷剂种类产品代号室外机型号含义如下表：标准主型号含义产品 代号气候类型型式代号功能特征制冷量室外机 代号* 补充代号：压缩机（或室外机）数量表示方法GMVT1-省略 T2-低温 气候 T3-高温 气候热泵型 省略 L-单冷型R-数码多联 P-交流变频多联 Re-低温热泵数码多联 Pd-直流变频多联名义制冷量×102 （W ）W用数字表示，单压缩机省略；型号示例：GMV －R100W/H ：表示名义制冷量为10kW 的H 系列数码多联热泵型空调室外机。
