P K P M-V4版本J C C A D 基础计算分析常见问题解析PKPM基础计算分析常见问题分析一 JCCAD能否考虑上下部共同作用计算基础可以。
在JCCAD软件中的考虑荷载的分布、基础刚度与上部结构刚度的沉降计算中，采用了如下的变形协调方程：其中：－凝聚到基础顶面的上部结构刚度矩阵；－基础结构的刚度矩阵；－地基土（桩土）凝聚到基础底面的刚度矩阵；－基础底面节点沉降位移向量；－作用在基础顶面的荷载向量。
其中基础刚度矩阵包括基础梁、筏板的刚度，桩基础的刚度则含在地基土（桩土）刚度矩阵中。
根据公式可以看出，除了荷载外，地基刚度、基础刚度、上部结构刚度对沉降量均有影响，影响的大小取决于该部分刚度在总刚度占的比重。
程序中需要在SATWE计算的时候勾选“生成传基础刚度”，然后在JCCAD里勾选考虑上部结构刚度计算。
二什么时候可以选择倒楼盖模型计算倒楼盖模型计算的时候一个基本前提假设是基础只有局部弯曲，不考虑基础的整体弯曲，基底反力按线性分布。
《地基规范》8.4.10：当地基土比较均匀、上部结构刚度较好、梁板式基础梁的高跨比或平板式基础的厚跨比不小于1/6，且相邻柱荷载及柱间距的变化不超过20%时，筏形基础可仅考虑局部弯曲作用。
筏形基础的内力，可按基底反力直线分布进行计算，计算时基底反力应扣除板自重及其上填土的自重。
当不满足上述要求时，筏形基础内力应按弹性地基梁板方法进行分析计算。
三柔性沉降的基本假定是什么完全柔性底板沉降计算方法其基本假设与规范方法完全相同，主要特点为不考虑基础与上部结构的刚度影响，以及基础底面柔性附加面荷载为已知，这样复杂的基础沉降问题得以简化。
与规范方法一般方法相比，软件可以将一个形状复杂的受荷面积划分为多个小的矩形受荷面积，同时每个小的受荷面积可以有不同的附加面荷载。
计算时采用规范给出的角点法公式计算了各受荷面积之间的应力相互作用。
四刚性沉降的基本假定是什么（1）在应力计算中，假设土体为各向均质的弹性体，应力分布服从弹性半无限体理论的布辛奈斯克公式；（2）在沉降计算中土体可以分为变形参数各不相同的土层，不同位置土层可以不同；（3）被计算的土体只有竖向压缩变形，没有侧向变形，与实验得到的压缩模量条件相同；（4）基础底面为刚性平面，其最终沉降量可用平面方程表示：z=Ax+By+C并将基础底面划分为若干大小的相等的矩形区格，在同一区格内的反力相同，各区格的反力分布待求。
JCCAD常见问题解答JCCAD常见问题解答5.1 地质资料输入:（5）5.2 基础人机交互输入:（19）5.3 基础梁板弹性地基梁法计算：（15）5.4 独立桩基承台计算:（3）5.5 桩筏及筏板有限元计算:（3）5.6 基础平面施工图:（4）5.7 弹性地基梁施工图绘制:（5）5.8 桩基设计:（7）5.9 桩基承台详图:（5）5.1 地质资料输入[/center]1:在观察土层剖面时，在单元之间相交处出现剖面突变，而在单元内不变的原因？答：可能原因是单元节点编号顺序不对，应为顺时针。
2:地质资料文件是否可以不填？答：对于土层分布及参数未知的情况，地质资料文件可以不填，这样在进行桩承台设计时要补充一些数据如确定桩长等，在桩筏计算时中还要自己确定单状刚度值等数据，对于其它类型基础没有地质资料文件将不能进行沉降计算，而对其它计算则无影响。
3:由于现在各地的规范与规程在单桩承载力计算时取值不一致，有时勘察单位给出部分参考数据，如何使用此程序？答：根据土的物理指标与承载力参数之间的经验关系确定单桩竖向极限承载力是应用多年的传统方法，广泛应用于各种桩型尤其是预制桩更是积累了丰富经验。
《建筑桩基技术规范》给出了预制桩（229根试桩统计）、水下钻（冲）孔桩（73根试桩统计）、沉管灌注桩（138根试桩统计）及干作业钻孔桩（15-根试桩统计）的经验计算式。
《建筑桩基技术规范》是《建筑地基基础设计规范》（GBJ7-89）和《灌注桩基础设计与施工规程》（JG14-80）的提高和完善。
本程序现在只提拱《建筑桩基技术规范》的计算方法，在继续完善过程中将进一步为用户提供上海、天津、沈阳等地方规范或规程的计算方法。
4:如果只有一点、二点或在一直线的多点，如何填写数据？答：对于以上无法形成三角形网格的情况，三角形单元数填0。
5:在物理力学参数的填写说明里提到土质的上、中、下是什么含意？答：对于有些土无法用具体的物里量描述，如淤泥等。
200504版JCCAD常见问题解答老济南¤目录1地质资料输入31.1在观察土层剖面时，在单元之间相交处出现剖面突变，而在单元内不变的原因？....................................31.2地质资料文件是否可以不填？........................31.3由于现在各地的规范与规程在单桩承载力计算时取值不一致，有时勘察单位给出部分参考数据，如何使用此程序？.................31.4如果只有一点、二点或在一直线的多点，如何填写数据？.........41.5在物理力学参数的填写说明里提到土质的上、中、下是什么含意？....42基础人机交互输入42.1交互式输入的条件是什么？.........................42.2修改基础参数后，再进行独基条基验算时，独立基础条形基础尺寸不一定改变，这是什么原因？如何处理？.....................42.3基础荷载与自动生成的基础（独基、条基、承台）底面尺寸不对应是何原因？如何处理？................................52.4条形基础底宽比手算的小是何原因？如何处理？..............52.5节点荷载数值小而算出来的基础（独基、承台）较大是何原因？如何处理？52.6柱基础（独基、承台）的角度不合适如何处理？..............52.7在砖混结构中构造柱下生成独立基础如何处理？..............52.8如何布置钢筋混凝土地基梁的挑梁？如何利用“网格输入”？.......52.9如何判断是否形成了弹性地基梁元法计算的数据文件？..........62.10基床反力系数K应如何取值？........................62.11关于梁截面定义中，梁的各个参数如何确定，特别是梁翼缘的宽度如何确定？.....................................6¤本文发表于中华钢结构论坛()，由YJC排版，如有修改意见请在论坛内发短消息，或电邮至yjc000@。
使用PKPM―JCCAD进行基础设计时需注意的几个问题摘要：在运用建筑结构计算软件PKPM进行建筑结构基础设计时，很多结构设计者在一些简单的基础形式设计过程中，对PKPM-JCCAD的参数输入不够重视，造成工程设计不经济或存在安全隐患；本文通过对PKPM-JCCAD中这些容易被忽视的参数及软件理解加以总结，便于广大设计人员在实际工程设计中合理运用。
关键词：建筑结构基础设计；PKPM-JCCAD1.前言：建筑结构基础设计时，国内使用最广的软件是中国建筑科学研究院建研科技股份有限公司研发编制的PKPM-JCCAD软件，很多结构设计者因为对软件内设的一些参数与现行规范的对应不够理解，但又考虑到工程规模较小而疏忽了概念的推敲，造成基础设计时不必要的浪费更有存在安全隐患的可能；这些情况在进行独立柱基础，砖混结构筏板基础及刚排架独立柱基础设计时均有发生。
本文针对作者在建筑结构基础设计过程中遇到的一些问题和广大设计者做一探讨。
2.进行基础设计时荷载的读取：在使用PKPM-SATWE（或TAT）完成上部结构计算后，导入JCCAD 模块进行基础设计读取荷载时出现图1所示对话框。
在默认情况下软件是对所有SATWE荷载（当用TAT软件计算时为TAT荷载），即包含SATWE地震荷载全部选取，因为JCCAD程序并没有自动判断是否需要读取地震作用工况。
依据《建筑抗震设计规范》GB50011-2022第4.2.1条当要设计的工程可不进行天然地基及基础的抗震承载力验算时应该在“读取荷载”对话框中将两个方向的水平地震作用和竖向地震作用的复选勾去掉（上页图即为去掉后），这样生成的基础既满足规范要求又会设计的比较经济。
3.PKPM-JCCAD参数输入中“自动计算覆土重”的勾选：点取PKPM-JCCAD中“参数输入-基本参数菜单”会出现图2所示对话框，当勾选最下方“自动计算覆土重”后，图示“单位面积覆土重”输入框自动隐去，此时程序自动按20KN/m3的基础与土的平均重度计算，计算高度从基本参数输入的室外地面标高算至基础底部；在使用软件做带有地下室的框架结构独立柱基础设计时，对于建筑物内部的框架柱（指从室外自然地面至地下室地面间周边无回填土的框架柱）如果勾选了“自动计算覆土重”就会增加了从室外自然地面至地下室地面段高度本来没有的覆土重量，导致独立柱基础设计偏大，与实际不符造成浪费。
CAD制图常见问题及绘图技巧CAD制图常见问题及绘图技巧在CAD制图的过程中，我们通常会遇到一些常见的问题，下面YJBYS店铺就为你盘点有哪些问题以及制图的技巧!一起看看吧!CAD制图常见问题1.在标注文字时，标注上下标的方法：使用多行文字编辑命令：上标：输入2^，然后选中 2^，点 a/b 键即可。
下标：输入^2，然后选中^2，点a/b键即可。
上下标：输入 2^2，然后选中2^2，点a/b键即可。
2.如何特殊符号?打开多行文字编辑器-在输入文字的矩形框里点右键-选符号-其它打开字符映射表-选择符号即可。
注意字符映射表的内容取决于用户在“ 字体” 下拉列表中选择的字体。
3.如何用 break命令在一点打断对象?执行break命令，在提示输入第二点时，可以输入@再回车，这样即可在第一点打断选定对象。
使用编辑命令时多选了某个图元如何去掉? 在命令未结束下按住shift键选择多选的图元即可，很方便的喔。
4.“ ! ” 键的使用。
假设屏幕上有一条已知长度的线( 指单线、多义线，未知长度当然也可以)，且与水平方向有一定的'角度，要求将它缩短一定的长度且方向不变，操作过程如下：直接选取该线，使其夹点出现，将光标移动到要缩短的一端并激活该夹点，使这条线变为可拉伸的皮筋线，将光标按该线的方向移动，使皮筋线和原线段重合，移动的距离没有限制，有人觉得移动的方向不能和原来一样那么就用辅助点捕捉命令，输入“ 捕捉到昀近点( 即near命令) ”，然后在“ near 到( 即nearto)” 的提示后输入“ !XX”(XX为具体数值)后回车，该线的长度就改变了。
很放便的呦5.图形的打印技巧。
由于没有安装打印机或想用别人高档打印机输入AutoCAD图形，需要到别的计算机去打印AutoCAD图形，但是别的计算机也可能没安AutoCAD，或者因为各种原因(例：AutoCAD图形在别的计算机上字.CAD绘图技巧必知以下仅仅是我的上机画图过程中的一点心得体会，看到同学们遇到的最典型的几个问题和困难，在此作以补充说明。

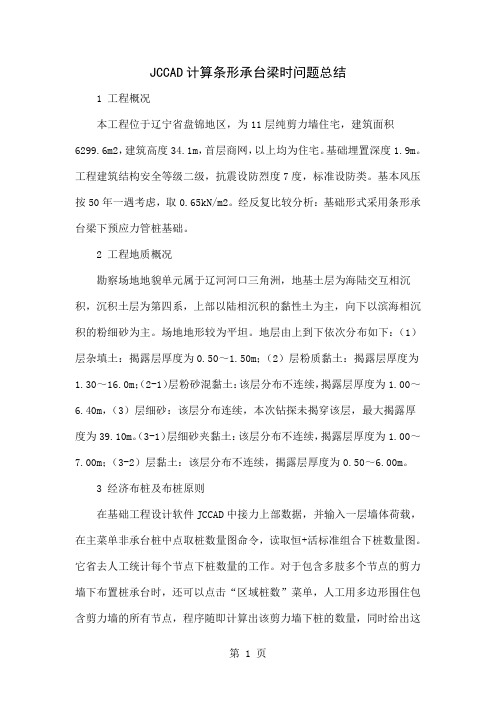

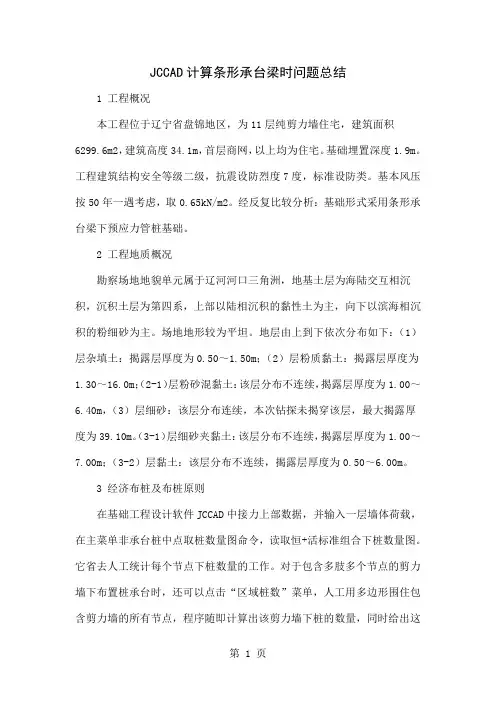

JCCAD计算条形承台梁时问题总结1 工程概况本工程位于辽宁省盘锦地区，为11层纯剪力墙住宅，建筑面积6299.6m2，建筑高度34.1m，首层商网，以上均为住宅。
基础埋置深度1.9m。
工程建筑结构安全等级二级，抗震设防烈度7度，标准设防类。
基本风压按50年一遇考虑，取0.65kN/m2。
经反复比较分析：基础形式采用条形承台梁下预应力管桩基础。
2 工程地质概况勘察场地地貌单元属于辽河河口三角洲，地基土层为海陆交互相沉积，沉积土层为第四系，上部以陆相沉积的黏性土为主，向下以滨海相沉积的粉细砂为主。
场地地形较为平坦。
地层由上到下依次分布如下：（1）层杂填土：揭露层厚度为0.50～1.50m；（2）层粉质黏土：揭露层厚度为1.30～16.0m；（2-1）层粉砂混黏土：该层分布不连续，揭露层厚度为1.00～6.40m，（3）层细砂：该层分布连续，本次钻探未揭穿该层，最大揭露厚度为39.10m。
（3-1）层细砂夹黏土：该层分布不连续，揭露层厚度为1.00～7.00m；（3-2）层黏土：该层分布不连续，揭露层厚度为0.50～6.00m。
3 经济布桩及布桩原则在基础工程设计软件JCCAD中接力上部数据，并输入一层墙体荷载，在主菜单非承台桩中点取桩数量图命令，读取恒+活标准组合下桩数量图。
它省去人工统计每个节点下桩数量的工作。
对于包含多肢多个节点的剪力墙下布置桩承台时，还可以点击“区域桩数”菜单，人工用多边形围住包含剪力墙的所有节点，程序随即计算出该剪力墙下桩的数量，同时给出这部分荷载的重心位置，供设计参考。
图1是剪力墙所在各个节点所需桩数，本工程是条形承台梁桩基础，桩布置原则，尽量布置在剪力墙下。
电梯井筒处由于群桩效应，单桩承载力发挥效应有限，应多布置桩。
本工程采用静压预应力混凝土管桩，管桩代号、外径、类型、壁厚-管桩长度，为PHC 400 AB 95-14～19。
本工程单桩竖向极限承载力取值系参考本地区已建完工程的实际数据而得。
PKPM基础计算分析常见问题分析一 JCCAD能否考虑上下部共同作用计算基础可以。
在JCCAD软件中的考虑荷载的分布、基础刚度与上部结构刚度的沉降计算中，采用了如下的变形协调方程：其中：－凝聚到基础顶面的上部结构刚度矩阵；－基础结构的刚度矩阵；－地基土（桩土）凝聚到基础底面的刚度矩阵；－基础底面节点沉降位移向量；－作用在基础顶面的荷载向量。
其中基础刚度矩阵包括基础梁、筏板的刚度，桩基础的刚度则含在地基土（桩土）刚度矩阵中。
根据公式可以看出，除了荷载外，地基刚度、基础刚度、上部结构刚度对沉降量均有影响，影响的大小取决于该部分刚度在总刚度占的比重。
程序中需要在SATWE计算的时候勾选“生成传基础刚度”，然后在JCCAD里勾选考虑上部结构刚度计算。
二什么时候可以选择倒楼盖模型计算倒楼盖模型计算的时候一个基本前提假设是基础只有局部弯曲，不考虑基础的整体弯曲，基底反力按线性分布。
《地基规范》8.4.10：当地基土比较均匀、上部结构刚度较好、梁板式基础梁的高跨比或平板式基础的厚跨比不小于1/6，且相邻柱荷载及柱间距的变化不超过20%时，筏形基础可仅考虑局部弯曲作用。
筏形基础的内力，可按基底反力直线分布进行计算，计算时基底反力应扣除板自重及其上填土的自重。
当不满足上述要求时，筏形基础内力应按弹性地基梁板方法进行分析计算。
三柔性沉降的基本假定是什么完全柔性底板沉降计算方法其基本假设与规范方法完全相同，主要特点为不考虑基础与上部结构的刚度影响，以及基础底面柔性附加面荷载为已知，这样复杂的基础沉降问题得以简化。
与规范方法一般方法相比，软件可以将一个形状复杂的受荷面积划分为多个小的矩形受荷面积，同时每个小的受荷面积可以有不同的附加面荷载。
计算时采用规范给出的角点法公式计算了各受荷面积之间的应力相互作用。
四刚性沉降的基本假定是什么（1）在应力计算中，假设土体为各向均质的弹性体，应力分布服从弹性半无限体理论的布辛奈斯克公式；（2）在沉降计算中土体可以分为变形参数各不相同的土层，不同位置土层可以不同；（3）被计算的土体只有竖向压缩变形，没有侧向变形，与实验得到的压缩模量条件相同；（4）基础底面为刚性平面，其最终沉降量可用平面方程表示：z=Ax+By+C并将基础底面划分为若干大小的相等的矩形区格，在同一区格内的反力相同，各区格的反力分布待求。
