专利技术交底书-电学

专利授权条件的简要介绍A、专利权是专利权人以技术“公开”的条件来换取一定时间一定地域的“独占”的权力，这是专利制度最基本的核心。

“独占”的后果是对其进行保护时，专利权的拥有者能够获得适当的利益，但不应侵犯公众利益（现有技术，也叫公知技术），不会妨碍公众对公知技术的直接应用和简单改造，并且在保护期限之后能够进入公有技术库为公众自由实施。

因此，专利文件必须具有以下几个要求：1、所公开的技术必须是充分的、清楚的：以本领域的技术人员在阅读完专利文件后即能正确、重复实施该技术为准。

例如，文字和标示不能有不通、模糊、歧义、矛盾之处；对技术方案的说明应该完整，对重要技术要素的说明应当准确；尽量采用所属技术领域通用的技术术语；对于涉及微生物为原料的发明，还需要在国家规定的机构提交保藏该微生物；对于成份难以确定的原料，需要提供其具体的参数特征来确定（如平均分子量为500000的聚乙烯）或具体制备方法（如在……条件下制备得到的聚乙烯）；对于异型的结构，需要进行说明等等。

2、对于发明和实用新型来说，则要求其所公开的技术具有实质性的特点和技术进步。

2.1实质性特点，是指对所属技术领域的技术人员来说，相对于现有技术是非显而易见的。

如果在现有技术的基础上仅仅通过合乎逻辑的分析、推理或者有限的试验可以得到的，则其是显而易见的，也就不具有实质性特点。

可以简单理解为相对现有技术其必须是“新颖”的——新颖性。

2.2技术进步，是指与现有技术相比能够产生有益的技术效果。

例如克服了现有技术中存在的缺点和不足，或者为解决某一技术问题提供了一种不同构思的技术方案，或者代表某种新的技术发展趋势。

可以理解为：其相对现有技术是一种不简单的改造或“创造”——创造性。

B、保护客体，即什么主题可以被保护：专利法规定“发明，是指对产品、方法或者其改进所提出的新的技术方案。

实用新型，是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。

”因此，实用新型不能保护方法，一般也不能保护没有固定形状/构造的产品本身，例如药品、化学品等，对于这类主题，只能申请发明专利。

电学专利申请技术交底书样本为了提高申请文件撰写的质量和效率，更好地为发明人服务，请发明人参考本要求提供技术交底书给专利代理人。

这些内容都是您的专利在撰写申请文件时所必不可少的。

(一) 技术交底书的要求：□应清楚、完整地写明发明或实用新型的内容；□使所属技术领域的普通技术人员能够根据此内容实施发明创造；□使上述人员相信本发明确实可以解决现有技术不能解决的问题。

(二)技术交底书的具体样本如下：1）发明创造的名称：超宽稳压电源及其专用集成电路2）所属技术领域：本发明涉及调节电压的系统，特别是能把在很宽范围内波动的电网输入电压经整流后稳定在预定值附近的稳压电源及其专用稳压集成电路。

3）背景技术：描述申请人所知的与发明方案最接近的已有技术，对其存在的问题或不足进行客观的评述；现有稳压电路多采用串联式稳压电路及三端稳压集成电路。

图6即是一个典型的三端稳压电路示意图，该图可广泛见于教科书中，例如由高等教育出版社出版、童诗白主编的《模拟电子技术基础》一书的第二版（1988年5月）第661页就列出了该图，该书第672页还示出了一种依据该电路原理设计的典型三端稳压集成电路的封装及管脚图。

但这样的电路对电力电网要求很高，在电网电压波动很大的中小城市及农村，由传统的串联式稳压电源或三端稳压集成电路做电源的黑白电视机、VCD、卫星接收机、组合音响等电子产品因电网电压过低，而常不能正常工作。

解决以上问题的方案之一是在电子产品中使用开关电源，但开关电源成本高，故障率高，对整机干扰大，维修困难。

这与市场要求的低成本，高可靠性水火不容。

4）发明创造所要解决的技术问题；（包括解决关键技术问题及其它技术问题的目的可结合技术方案加以说明）针对传统电源存在的问题，本发明提供一种新型稳压电源以及一种专用于该稳压电源的超宽稳压集成电路，以达到成本低、可靠性高、并且实现超宽稳压的目的。

5）清楚完整的叙述发明创造的技术方案；对于机械产品的发明创造应详细说明每一个结构零部件的形状、构造、部件之间的连接关系、空间位置关系、工作原理等；对于电器产品应描述电器元件的组成、连接关系；对于无固定形状和结构的产品，如粉状或流体产品、化学品、药品，应描述其组分及其含量、制造工艺条件和工艺流程等；对于方法发明，应描述操作步骤、工艺参数等；本发明实现上述目的的方案是：一种稳压电源，包括变压器、整流电路等，其特征是：还包括一个五端稳压电路；所述变压器的次级绕组有一个中心抽头，该中心抽头将次级绕组分成两个：中心抽头和上抽头组成上半绕组B1，中心抽头和下抽头组成下半绕组B2；所述整流电路由第一至第四二极管D1-D4组成，其中第一二极管D1的阴极与第二二极管D2的阳极相连构成所述整流电路的第一输入端，该输入端与变压器的次级绕组上抽头相连；第四二极管D4的阴极与第三二极管D3的阳极相连构成所述整流电路的第二输入端，该输入端与变压器的次级绕组下抽头相连；第一二极管D1的阳极与第四二极管D4的阳极相连构成所述整流电路的第一输出端；第二二极管D2的阴极与第三二极管D3的阴极相连构成所述整流电路的第二输出端；所述五端稳压电路包括采样控制电路、三端串联稳压电路、第一线性开关K1、第二线性开关K2；其中采样控制电路的输入端和三端串联稳压电路的输入端相连，并共同连接于整流电路的第二输出端；三端串联稳压电源的输出端即为本稳压电源的电压输出端；三端串联稳压电源的接地端即为公共接地端；第一线性开关K1的一个触点与变压器的中心抽头相连接，第二线性开关K2的一个触点与整流电路的第一输出端相连；而第一线性开关K1和第二线性开关K2的未与变压器和整流电路相连的另一个触点连成一个公共触点，并共同连接于公共接地端，即三端串联稳压电路的接地端上。

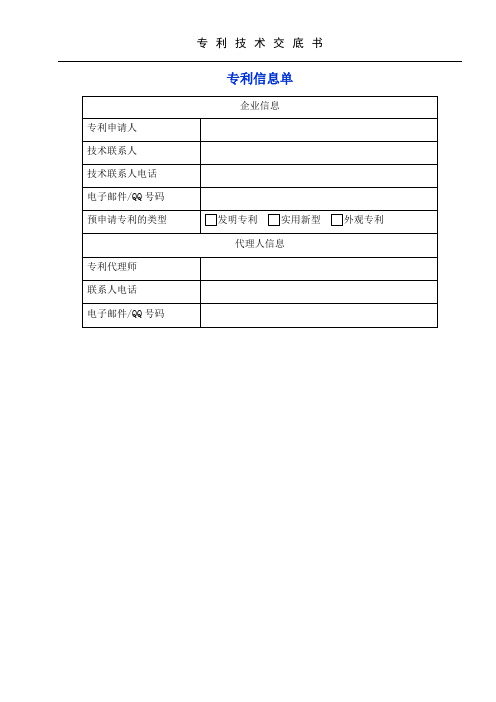

专利申请技术交底书发明名称充电电路所属技术领域写明要求保护的技术方案所属的技术领域。

电源电路背景技术对相关的现有技术进行评述，并指出现有技术中存在的问题和缺点，在可能的情况下，说明存在这种问题和缺点的原因以及解决这些问题时曾经遇到的困难。

现有技术中充电电路的缺陷，如转换效率低、使用寿命短、成本高等问题，进行展开说明，转换效率低是因为电路导通时损耗大，使用寿命短是因为电路中经常因为电压过大导致二极管等其他电子元器件出现部分短路现象。

发明目的阐述本发明创造的目的针对背景技术的缺陷做出的改进，与背景技术相对应。

（提供资料时，可以只提供背景技术。

）技术方案简介（必需提供）清楚、完整地叙述本发明创造技术内容，并明确指出本发明创造与现有技术不同的技术特征。

▲当该发明创造为结构型产品时，请提供该产品的结构图，并写明结构组成及各组成之间的连接关系、位置关系和结构关系，工作原理及使用方法。

▲当该发明创造为电子产品时，请提供方框图和电路原理图，并叙述其工作原理以及电路的连接关系。

▲当该发明创造为工艺方法时，请写出整个工艺过程及各工序的工艺条件，必要时可附工艺流程图说明。

整个电路有多个功能模块组成，如包括驱动电路、电流采样电路、电压采样电路等，将各个功能模块的功能说明清楚，以及各个功能模块之间的信号传递。

如充电电路：包括太阳能电池、蓄电池、中央处理器、PWM驱动电路、电流采样电路、电压采样电路，PWM驱动电路、电流采样电路、电压采样电路与中央处理器连接。

其中，发明人的核心模块的电路图必须提供，以及电子元器件的型号，如处理器型号等。

有益效果（必需提供）与现有技术相比，本发明创造具有的优点或可以达到的技术效果;药品需提供相关的临床报告资料，如临床的对比组分析。

与背景技术的缺点相对应，转换效率高、使用稳定寿命长，降低成本。

（提供资料时，与背景技术相互呼应，如果客户提供不了现有技术的缺点，可以让其提供自己产品的优点）具体实施方式（必需提供）举出一些实施例解释实施本发明创造的具体技术方案和一些要求。

专利技术交底书电学领域电学领域专利技术交底书[公司名称][地址][日期]专利技术交底书编号：[编号]鉴于[公司名称]作为一家在电学领域颇具实力和经验的企业，为保护我们的技术成果和知识产权，以及促进科技进步和知识共享，特编写本专利技术交底书，详细描述以下本公司所拥有的电学领域方面的技术。

一、技术背景（在这一节中，介绍该技术所属的领域，以及现有技术中存在的问题和限制，为读者提供对该技术的整体了解。

）二、发明目的（这一节中，阐述发明本专利技术的目的和意义，包括解决现有技术中存在的问题，提高效率和可靠性，降低成本等方面的优势。

）三、技术描述1. 发明的概述（这一节中，对本专利技术的概述，包括关键技术要点、使用方法、特点等进行描述。

）2. 结构和组成（这一节中，详细描述本专利技术的结构和组成，包括使用的材料、部件、元件等，并说明它们之间的相互作用和联系。

）3. 工作原理（这一节中，详细阐述本专利技术的工作原理，包括涉及的物理原理、电路原理等，并结合示意图、图表等进行图文并茂的说明。

）4. 优势与创新点（这一节中，列举本专利技术相对于已有技术的优势，说明它的创新点和独特之处，以及与现有技术相比的高效性、可靠性、经济性等优势。

）四、实施例（这一节中，列举本专利技术的实施例，包括具体的实验结果、实施步骤、图表等。

实施例有助于对该技术的理解和应用。

）五、专利申请（这一节中，说明计划将本专利技术作为发明进行专利申请，并提供相应的材料、附件等。

）六、结论（这一节中，总结本专利技术的优势、意义和应用前景，并对可能的未来发展方向和其他相关事项进行展望。

）本专利技术交底书的撰写者保证上述内容真实、准确、完整，并且在撰写过程中遵守相关法律法规和保密规定。

撰写者：日期：[签名] [日期]撰写单位：[公司名称]地址：邮编：电话：传真：邮箱：。

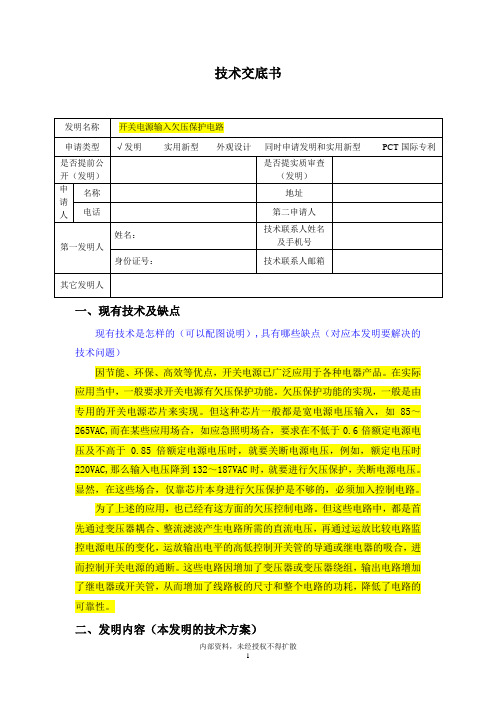

技术交底书一、现有技术及缺点现有技术是怎样的（可以配图说明）,具有哪些缺点（对应本发明要解决的技术问题）因节能、环保、高效等优点，开关电源已广泛应用于各种电器产品。

在实际应用当中，一般要求开关电源有欠压保护功能。

欠压保护功能的实现，一般是由专用的开关电源芯片来实现。

但这种芯片一般都是宽电源电压输入，如85～265VAC,而在某些应用场合，如应急照明场合，要求在不低于0.6倍额定电源电压及不高于0.85倍额定电源电压时，就要关断电源电压，例如，额定电压时220VAC,那么输入电压降到132～187VAC时，就要进行欠压保护，关断电源电压。

显然，在这些场合，仅靠芯片本身进行欠压保护是不够的，必须加入控制电路。

为了上述的应用，也已经有这方面的欠压控制电路。

但这些电路中，都是首先通过变压器耦合、整流滤波产生电路所需的直流电压，再通过运放比较电路监控电源电压的变化，运放输出电平的高低控制开关管的导通或继电器的吸合，进而控制开关电源的通断。

这些电路因增加了变压器或变压器绕组，输出电路增加了继电器或开关管，从而增加了线路板的尺寸和整个电路的功耗，降低了电路的可靠性。

二、发明内容（本发明的技术方案）对发明的技术方案进行详细阐述，需要结合附图详细说明本发明的结构（包含的部件、各部件之间的连接关系/位置关系、各部件的功能）、工作原理/过程。

参见图1，本发明的开关电源输入欠压保护电路包括稳压电路1、迟滞环路2、运放比较3、开关电路4。

当交流整流滤波输出的电压低于设定的值时，运放比较3输出高电平，开关电路4导通，关断开关电源的输出，迟滞环路2加深和加速运放比较3的翻转，减小电路的抖动，稳压电路1为保护电路提供稳定的低压直流电源。

在所述的稳压电路1中，输入直接取自交流整流滤波输出；在所述的开关电路4中，输出直接控制开关电源芯片，通过芯片，关断开关电源的输出；在所述的运放比较3中，采用内部带基准参考电压的运放，如可编程的并联稳压二极管TL431。

____________________________________________________________________________________________技术交底书模板（电学）公司或个人名称：技术联系人：电话或手机：E-mail：一、如：一种LED的驱动电路，半导体集成电路器件的制造方法等。

二、以“一种LED的驱动电路”为例：本专利涉及一种驱动电路，具体涉及一种LED的驱动电路现有技术部分应当写明对发明或者实用新型的理解、检索、审查有用的背景技术，并且引证反映这些背景技术的文件。

尤其要引证包含发明或者实用新型专利申请最接近的现有技术文件。

此外，还要客观地指出背景技术中存在的问题和缺点，但是，仅限于涉及由本技术方案所解决的问题和缺点。

在可能的情况下，说明存在这种问题和缺点的原因以及解决这些问题时曾经遇到的困难。

四、发明的目的及亮点:五、技术方案（产品类）描述（重点）主要包括2个部分：1、主要描述本技术方案的结构组成及每部分的功能和连接关系。

模板：本技术方案的结构包括X、XX、XXX、XXXX四个部分，各部分的连接关系是，X与XX相连接，XXX通过XXXX连接到X，其中X的功能是……：XX的功能是……，XXX的功能是……，XXXX的功能是：……。

（注：如果是几个部分的组合所形成的功能，只需阐述组合功能即可），另外X由A、B、C组成，ABC的连接关系是……，XX由……组成，连接关系是……，（各部分的组成及连____________________________________________________________________________________________ 接关系）。

2、工作原理下面为一个具体案例，以供参考：一种报警座椅，在该座椅上设由报警装置，报警装置由电源、传感元件、延时电路、报警电路组成（结构组成），传感元件设于座椅的坐压面下方，传感元件用于感应人体作用于座椅的压力信号，延时电路主要是进行时间控制，当达到一定时间之后，延时电路报警，提醒使用者应进行休息（连接关系及功能）。

发明专利申请技术交底书5篇第一篇：发明专利申请技术交底书专利申请技术交底书1、发明（实用新型）名称：……（简单明了地反映该发明的技术内容）2、现有技术的缺点：……（改进之前的不足）3、发明内容：……（技术方案）4、发明效果：……（能够实现的功能或者优点）5、附图及其简要说明：……（可以举些实施例子）详见样本。

样本：一种新型真空转子泵背景技术在食品灌装行业中，尤其是火腿肠生产行业，灌装机应用广泛。

常见的灌装机有叶片灌装机、活塞式灌装机、齿轮灌装机和转子泵，其中，由于转子泵具有拆装简单，维护、清洗方便，易损件少等众多优点得到了较广泛的应用。

由于转子泵的泵腔内真空度较低，也不能外接抽真空装置，用于对粘稠度大、流动性较差的物料进行灌装时，经常不能正常灌装，导致灌装时流畅性较差，耽误工时，灌装效果不理想。

实用新型内容本实用新型所要解决的技术问题是提供一种能够外接抽真空装置的新型真空转子泵，泵腔内能达到较高的真空度，物料的灌装能力强。

本实用新型采用如下技术方案：本实用新型包括转子泵主体，所述的转子泵主体包括壳体、上泵盖、设置在壳体型腔内的左转子和右转子，所述的壳体内还设置有可与外部真空泵连通的真空腔，所述的真空腔与所述的型腔连通，与所述真空腔相对的一侧设置有出料口，所述出料口与所述型腔相连通，所述的左转子左侧设置有左下料槽，所述左下料槽与所述型腔相连通，所述的右转子右侧设置有右下料槽，所述右下料槽与所述型腔相连通；所述的上泵盖上设置有与所述左下料槽和所述右下料槽相通的进料口。

本实用新型的积极效果如下：本实用新型壳体内设置有可与外部真空泵连通的真空腔，通过外接抽真空装置，可以有效的提高壳体内部的真空度，使处于真空腔位置的转子凹槽迅速达到一定的真空度，这样继续转动至下料槽位置时，由于真空度较高，物料很容易的通过进入下料槽，提高了转子泵的灌装能力，尤其对于粘稠度较高、流动性不好的物料，其优势和效果更佳明显。

在左转子左侧设置左下料槽，右转子右侧设置右下料槽，其位置与真空腔、出料口均不发生冲突，在保证正常进料的情况下，兼容了真空腔。

专利申请技术交底书一申请信息拟用发明名称：拟申请专利类型：发明专利实用新型发明与新型同时申报外观申请人：（专利权人）姓名/名称：地址：身份证号码/组织机构代码：邮政编码：设计人姓名：（按顺序）第一发明人身份证号：二技术问题联系人联系人：职务：联系电话：传真：电子信箱：QQ/MSN:备注三技术方案一、详细介绍技术背景，及目前技术的缺点是什么？或者说现有的设备或方法是什么样的？它有什么缺点？二、新技术方案的详细阐述。

完整说明解决问题的技术方案或采用的方法，以同行业的技术人员通过阅读该说明能够实现发明目的为准；即新方法或是新设备在哪方面作出了改进，和以前的方法或是设备相比有什么不同之处？1、如果包含电路和结构，在电路方面，应有反映电路原理的方框图或电路图，图中不要阻值、容值等；结构方面，需要结构示意图，结构示意图中如果牵涉到电路图中的电气设备（如电动机、行程开关等）则需要使用相同的标号；结合图说明工作过程；如果电路中涉及到单片机、PLC控制器等时，最好写出最佳使用的型号；此部分可以参考下列附件1；2、对于新的方法，应写明完整的步骤，最好结合工艺流程图进行描述，如果涉及到公式算法等，请列出相应的公式，并标出公式各个字母的标号。

此部分可以参考附件2三、与第二部分所属的最好的现有技术相比，本技术方案有何优点和效果？附件1背景技术目前，电磁加热技术中，当两个或者两个以上的电磁加热单元同时加热时，若两者相互之间的距离较近，则在同时工作过程中会产生强烈的频差和相差。

由于频差，则会导致电磁加热的工作电路产生刺耳的噪音；同时，由于工作频率的相差，则会导致加热区域的电磁场存在相互抵消和相互叠加的现象，此交替作用会造成电磁加热的功率不稳定，严重影响电磁加热的工作效率。

综上所述，目前的电磁加热技术存在的不足之处是近距离的电磁加热会产生频差和相差，导致电磁场相互干扰同时产生噪音。

附图图1图2结合附图说明工作过程：首先分别驱动各个单元工作，判断各加热电路的加热单元是否有锅具。
