RTO和RCO比较

RTO和RCO主要性能及关键运行参数对比蓄热式氧化技术（Regenerative Thermal Oxidizer，RTO）和蓄热式催化氧化技术（Regenerative Catalytic Oxidition，RCO）因对VOCs处理效率高、运行稳定、应用成熟，在当前应用较为广泛。

然而，它们因技术原理、运行参数等差异化导致其应用场景也有所不同。

今天小E简要梳理总结两种技术的主要性能及关键运行参数，供读者参考~一技术简介1RTORTO主要包括固定床式RTO和旋转式RTO，其中固定床式RTO又可分为两室和多室等类型。

以三室RTO为例，其工作原理为将待处理的低温有机废气在引风机作用下进入蓄热室A，陶瓷蓄热体释放热量温度降低，而有机废气升至较高的温度之后进入燃烧室D。

在燃烧室D中，在燃烧室中燃烧器燃烧补充热量，使废气升至设定的氧化温度（一般为760℃），废气中的有机物被分解成CO2和H2O。

废气成为净化的高温气体后离开燃烧室，进入蓄热室B（上两个循环陶瓷介质已被冷却吹扫），释放热量，温度降低后排放，而蓄热室B的陶瓷吸热，“贮存”大量的热量（用于下个循环加热使用）。

蓄热室C在这个循环中执行吹扫功能。

完成后，蓄热室的进气与出气阀门进行一次切换，蓄热室B进气，蓄热室C 出气，蓄热室A吹扫；再下个循环则是蓄热室C进气，蓄热室A出气，蓄热室B 吹扫，如此不断地交替进行。

图1 RTO工作示意图2RCO同样以三室RCO为例，三室RCO与三室RTO整体流程相似，最大的不同之处在于是否填装催化剂以及运行温度水平。

在三室RTO每个蓄热室的蓄热体上部填装催化剂即可转换为三室RCO，催化剂床层布置于蓄热体床层三室上部，并通过格栅板与蓄热体分层。

其工作原理如下：有机废气从A室进入，在催化氧化炉内被加热到250～300℃后有机废气在贵金属催化剂的作用下发生无焰燃烧，废气中的有机物被分解成CO2和H2O，通过B室释放热量，温度降低后排放，而蓄热室B的陶瓷吸热，“贮存”大量的热量（用于下个循环加热使用），同时C室执行反吹动作；在切换新周期后，废气从B室进入，经催化氧化处理通过C室释放热量后排出，同时A室执行反吹动作；再下个周期则是废气从C室进入，经催化氧化处理后通过A室释放热量后排出，同时B室执行反吹动作；如此循环往复。

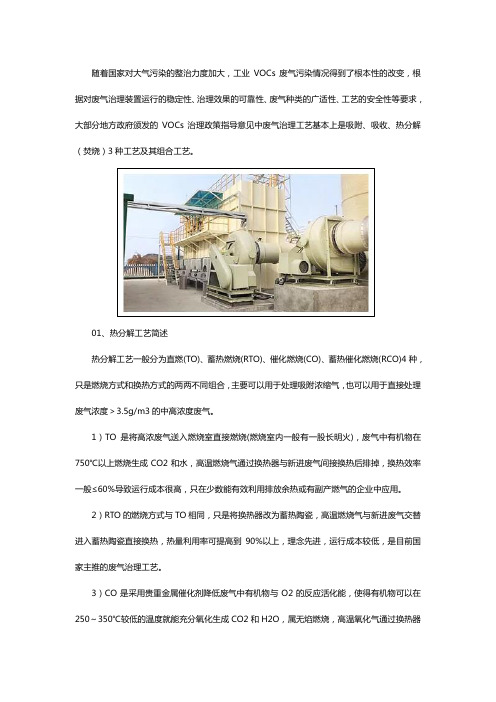

随着国家对大气污染的整治力度加大，工业VOCs废气污染情况得到了根本性的改变，根据对废气治理装置运行的稳定性、治理效果的可靠性、废气种类的广适性、工艺的安全性等要求，大部分地方政府颁发的VOCs治理政策指导意见中废气治理工艺基本上是吸附、吸收、热分解（焚烧）3种工艺及其组合工艺。

01、热分解工艺简述热分解工艺一般分为直燃(TO)、蓄热燃烧(RTO)、催化燃烧(CO)、蓄热催化燃烧(RCO)4种，只是燃烧方式和换热方式的两两不同组合，主要可以用于处理吸附浓缩气，也可以用于直接处理废气浓度＞3.5g/m3的中高浓度废气。

1）TO是将高浓废气送入燃烧室直接燃烧(燃烧室内一般有一股长明火)，废气中有机物在750℃以上燃烧生成CO2和水，高温燃烧气通过换热器与新进废气间接换热后排掉，换热效率一般≤60%导致运行成本很高，只在少数能有效利用排放余热或有副产燃气的企业中应用。

2）RTO的燃烧方式与TO相同，只是将换热器改为蓄热陶瓷，高温燃烧气与新进废气交替进入蓄热陶瓷直接换热，热量利用率可提高到90%以上，理念先进，运行成本较低，是目前国家主推的废气治理工艺。

3）CO是采用贵重金属催化剂降低废气中有机物与O2的反应活化能，使得有机物可以在250～350℃较低的温度就能充分氧化生成CO2和H2O，属无焰燃烧，高温氧化气通过换热器与新进废气间接换热后排掉，热量利用率一般≤75%，常用于处理吸附剂再生脱附出来的高浓废气。

4）RCO燃烧方式与CO相同，换热方式与RTO相同，由于投资堪比RTO，能处理的废气种类受催化剂影响又比RTO少，所以很少企业采用RCO工艺。

热分解以RTO和CO的应用例子较多，如果用于处理吸附脱附的浓缩气，两者差别不大，但若直接处理中高浓度废气时有很大区别。

02、废气流量一般单套RTO处理废气流量为8000～50000m3/h，处理废气流量＜5000m3/h时的RTO 装置投资费比不合算，而处理废气流量＞50000m3/h则很容易出现偏流、局部过热等现象影响废气分解效率。

常用废气处理方式RCO、RTO、TO、COVOCs=volatileorganiccompounds 挥发性有机化合物以下是各系统的详细介绍TNV回收式热力焚烧系统（TAR）回收式热力焚烧系统（德语Thermische Nachverbrennung 简称TNV）是利用燃气或燃油直接燃烧加热含有机溶剂的废气，在高温作用下，有机溶剂分子被氧化分解为CO2和水，产生的高温烟气通过配套的多级换热装置加热生产过程需要的空气或热水，充分回收利用氧化分解有机废气时产生的热能，降低整个系统的能耗。

因此，TNV系统是生产过程需要大量热量时，处理含有机溶剂废气高效、理想的处理方式，对于新建涂装生产线，一般采用TNV回收式热力焚烧系统。

TNV系统由三大部分组成：废气预热及焚烧系统、循环风供热系统、新风换热系统。

该系统中的废气焚烧集中供热装置(TAR)是TNV的核心部分，它由炉体、燃烧室、换热器、燃烧机及主烟道调节阀等组成。

其工作过程为：用一台高扬程风机将有机废气从烘干室内抽出，经过TAR内置的换热器预热后，到达燃烧室内，然后再通过燃烧机加热，并滞留0.7~ 1.0 s，在高温下(750℃左右)将有机废气进行氧化分解，分解后的有机废气变成CO2和水。

产生的高温烟气通过炉内的换热器和主烟气管道排出，排出的烟气作为烘干室循环风进行加热，为烘干室提供所需的热量。

在系统末端设置新风换热装置，将系统余热进行最后回收，将烘干室补充的新风用烟气加热后送入烘干室。

另外，在主烟气管道上还设置有电动调节阀，用于调节装置出口的烟气温度。

TAR系统工艺流程：RTO：蓄热式热力焚化炉英文名为“Regenerative Thermal Oxidizer”,其原理是把有机废气加热到760摄氏度以上，使废气中的VOC 在氧化分解成二氧化碳和水。

氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”,此“蓄热”用于预热后续进入的有机废气，从而节省废气升温的燃料消耗。

一分钟带你了解RTO、RCO、CO、DFTO随着《中华人民共和国大气污染防治法》的出台，工业有机废气（VOCs）治理越来越受到重视。

本文将给大家介绍工业有机废气治理所主要使用的几种焚烧工艺。

在正文开始前，大家可以先问一下自己真的了解什么叫VOCs吗？在我国，VOCs（volatile organic compounds）挥发性有机物，是指常温下饱和蒸汽压大于70 Pa、常压下沸点在260℃以下的有机化合物，或在20℃条件下蒸汽压大于或者等于10 Pa具有相应挥发性的全部有机化合物。

下面进入正文，常见的焚烧工艺主要包括以下几类：一、蓄热式热力焚烧炉(Regenerative Thermal Oxidizers，简称RTO)RTO工作流程图工作原理：在高温下将废气中的有机物(VOCs)氧化成对应的二氧化碳和水，从而净化废气，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，热回收效率达到95%以上。

RTO主体结构由燃烧室、蓄热室和切换阀等组成。

氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。

从而节省废气升温的燃料消耗。

陶瓷蓄热室应分成两个(含两个)以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。

蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫(以保证VOC去除率在98%以上)，只有待清扫完成后才能进入“蓄热”程序。

否则残留的VOCS随烟气排放到烟囱从而降低处理效率。

二、蓄热式催化氧化焚烧炉(Regenerative Catalytic Oxidation，简称RCO)RCO工作流程图工作原理：排放自工艺含VOCs的废气进入双槽RCO，三向切换风阀将此废气导入RCO 的蓄热槽而预热此废气，含污染的废气被蓄热陶块渐渐地加热后进入催化床，VOCs在经催化剂分解被氧化而放出热能于第二蓄热槽中之陶块，用以减少辅助燃料的消耗。

TNV、TAR、RTO、TO、RCO到底有什么区别原创2016-08-31tzjyq3启瑁涂装精英圈：点击↑"启瑁涂装精英圈"订阅涂装第一自媒体上周六，小编参加了涂装VOC治理专题沙龙，会上各路大咖介绍了各种在涂装行业VOCs处理的高端应用和技术，详情请点击以下链接查看：高端汽车涂装技术沙龙研讨会VOCs治理专题（一）在上海机电设计研究院成功举办当时听到与会的各位专家使用频率最高的几个词TNV、TAR、RTO、TO、RCO，小编也搞的一知半解，回来后只能恶补一下，到底这些高大上的东东相互之间有什么区别呢，以下是小编学习和整理的资料，供大家参考，欢迎各位专家在底部留言区纠正、补充！TNV回收式热力焚烧系统（TAR）回收式热力焚烧系统（德语Thermische Nachverbrennung 简称TNV）是利用燃气或燃油直接燃烧加热含有机溶剂的废气，在高温作用下，有机溶剂分子被氧化分解为CO2和水，产生的高温烟气通过配套的多级换热装置加热生产过程需要的空气或热水，充分回收利用氧化分解有机废气时产生的热能，降低整个系统的能耗。

因此，TNV系统是生产过程需要大量热量时，处理含有机溶剂废气高效、理想的处理方式，对于新建涂装生产线，一般采用TNV回收式热力焚烧系统。

TNV系统由三大部分组成：废气预热及焚烧系统、循环风供热系统、新风换热系统。

该系统中的废气焚烧集中供热装置(TAR)是TNV的核心部分，它由炉体、燃烧室、换热器、燃烧机及主烟道调节阀等组成。

其工作过程为：用一台高扬程风机 将有机废气从烘干室内抽出，经过TAR内置的换热器预热后，到达燃烧室内，然后再通过燃烧机加热，并滞留0.7~ 1.0 s，在高温下(750℃左右)将有机废气进行氧化分解，分解后的有机废气变成CO2和水。

产生的高温烟气通过炉内的换热器和主烟气管道排出，排出的烟气作为烘干室循环风进行加热，为烘干室提供所需的热量。

在系统末端设置新风换热装置，将系统余热进行最后回收，将烘干室补充的新风用烟气加热后送入烘干室。

有机废气处理技术三种不同燃烧法对比
在企业废气治理方面，对有机废气治理采用燃烧法通常有三种：直接燃烧法、热力燃烧法和催化燃烧法等。

一、热力燃烧法(RTO)
热力燃烧法操作简单，易于维护，适用于温度较高、浓度较大、风量较小的有机废气，可高效处理大多数有机气体。

如与废热回收装置、气体浓缩装置结合使用，则经济适用性强、适用气体范围更广。

二、催化燃烧法(RCO)
(1)起燃温度低，能源消耗少。

含烃类的VOCs气体在通过催化剂床层时，碳氢分子和氧分子分别被吸附在催化剂表面并被活化，因而能在200～450℃较低温度下完成反应，氧化分解生成CO2和H2O。

由于反应温度低，热能消耗量少，在某些情况下，催化燃烧达到起燃温度后，便无需外界供热，还能回收净化后废气带走的热量。

(2)适用范围广
催化燃烧几乎可以处理所有含烃类的VOCs废气。

对于有机化工、涂料、造漆、印刷、食品加工等行业排放的低浓度、多成分、无回收价值的VOC废气，采用吸附—催化燃烧法处理效果更好。

(3)效果高，无二次污染。

(4)用催化燃烧法处理有机废气的净化率一般可达95%以上，最终产物为无害的CO2和H2O，且由于燃烧温度低，能大量减少NO x生成，不会造成二次污染。

三、直接燃烧法(TO)
直接燃烧法工艺简单、处理效率高，对于高浓度VOCs，去除率可达95%以上。

直接燃烧法在处理低浓度VOCs时，必须使用辅助燃料维持燃烧，运行成本大幅增加，且换热设备庞大，易生成NO x等大气污染物，甚至形成二噁英等毒性物质，近年已较少应用。

rco和rto的工作条件和要求RCO（资源协调员）和RTO（资源技术官）是两个在现代企业中起到重要作用的职位。

虽然它们的职责不尽相同，但它们都是为了确保企业的资源能够得到最佳的利用和管理而存在的。

RCO是企业中负责协调资源的重要角色。

他们需要与各个部门和团队合作，了解和收集各方的资源需求，并根据需求进行资源分配和规划。

RCO需要具备良好的沟通和协调能力，以及对企业资源管理的深入了解。

他们还需要具备一定的分析能力，以便能够根据实际情况做出合理的决策。

与之相反，RTO则是负责技术资源管理的专家。

他们需要了解企业的技术需求，与技术团队合作，确保技术资源的有效利用和管理。

RTO需要具备深入的技术知识和技能，以便能够理解和解决技术问题。

他们还需要保持对新技术的关注，并及时进行更新和升级。

虽然RCO和RTO的工作职责有所不同，但它们有一些共同的要求和条件。

首先，它们都需要具备良好的沟通和协调能力。

无论是与部门合作还是与团队合作，良好的沟通和协调能力都是至关重要的。

其次，它们都需要具备一定的分析能力和决策能力。

在资源和技术管理方面，能够做出合理的决策对于企业的发展至关重要。

RCO和RTO还需要具备团队合作和领导能力。

他们通常需要与不同的团队合作，所以团队合作能力对于他们的工作非常重要。

同时，他们还需要具备一定的领导能力，以便能够在资源和技术管理方面提供指导和支持。

RCO和RTO是企业中非常重要的职位。

他们负责协调和管理资源，确保资源的最佳利用和技术的有效管理。

虽然他们的职责有所不同，但他们都需要具备良好的沟通、协调和分析能力。

此外，他们还需要具备团队合作和领导能力。

只有具备这些能力，他们才能够胜任并发挥出最佳的作用。

RTO/RCO装置核心部件换向阀的泄漏率
RTO或RCO装置的切换阀是设备的核心部件，特别是针对高浓度来气的工况，阀门的泄漏率直接影响项目的成败。

比如平推阀，这个更多适用于喷涂、包装等低浓度有机废气。

化工行业VOCs来气波动，且一般浓度较高，选择好的RTO/RCO换向阀就十分关键！
近几年提升阀使用较多，其主要由限位开关、执行器、阀门主体三部分组成，限位开关是用来实现阀门位置定位；执行器采用双作用气缸装置，是阀门的执行机构，用来控制阀门的开闭；阀门主体是由阀体、主轴、阀板等零部件构成，在执行装置的控制下，来实现阀门开闭动作以及保障阀门密封。

早在设计规范《蓄热燃烧法工业有机废气治理工程技术规范（征求意见稿）》中，对阀门泄漏率的要求如下“7.1.2 换向阀宜采用提升阀、旋转阀、蝶阀等类型，其材质应具有耐磨、耐高温、耐腐蚀等性能，适应频繁切换，泄漏率应低于0.2 %。

”。

目前的发布稿则删除了泄漏率的描述，这是从正式推行的标准普适性角度考虑。

但从中可见，换向阀的泄漏率是关键的性能指标。

，阀门的泄漏率如何测定呢？有如下两类方法：
密封测试可参照 GB/T13927-2008 标准中规定，达到标准中 A 级要求【在实验压力内无可见泄漏】。

测试方法一；单侧阀板密封性检查：将侧面下部的圆法兰孔用堵板堵住（留有压缩空气的进口接头）；气缸接通压缩空气将阀板压住T形环，气缸压力不小于 0.6MP，从圆法兰通入压缩空（4-6kPa），保压 0.5-1 小时，使用检测液（比如肥皂水）检查阀板面是否有气泡，检查压力表是否有泄压；
测试方法二：利用精密泄漏仪进行测试，根据阀门规格，调节泄漏仪参数，将压力调至 6kPa，观察泄漏测试仪数值，进行泄漏率的测试。
