SC-DMX-2000 DMX512炫彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章产品简介 (3)1. 1 产品功能简介 (3)1. 2 产品规格 (3)1. 3 主要性能特点 (3)1. 4 产品示意图 (4)1. 5 硬件接线情况说明 (5)第二章产品使用方法 (7)2. 1 IP 地址的设定 (8)2. 2 Net Mask的设定 (9)2. 3 Gateway的设定 (9)2. 4 Mode & ID的设定 (9)2. 5 Online/Offline的设定 (10)第三章联机系统操作 (11)3. 1 组网方式 (11)3. 2 判断网络状况 (11)第四章对MMC/SD卡的操作 (12)4. 1 MMC/SD卡格式化 (12)4. 2 场景文件的拷入与修改 (12)第五章机械尺寸与安装 (13)第六章故障排除及维护 (14)2第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX512炫彩灯光控制器：SC-DMX-2000 DMX512炫彩灯光控制器主要应用于以LED为光源的建筑景观和商业场所照明装饰。

两组带光电隔离的国际标准DMX512/1990信号输出，保证整个控制系统的安全性。

可控制1024个DMX512通道。

支持对MMC/SD卡存储文件的读取，支持联机和脱机运行，可轻松将文字、FLASH动画、视频、图像等媒体信息表现于建筑等景观照明中，产生炫丽多彩的变化效果。

1. 2 产品规格➢100~240V，50Hz 交流输入➢数字信号接口：DMX512 /1990➢工作温度：-20~60 摄氏度➢系统功率：<10W➢网络端口：RJ45 10M➢DMX512数字信号连接头：RJ45×2➢同步信号连接头：RJ11×2➢外型尺寸：300*200*40(mm)➢16*2液晶显示➢DMX512刷新频率25Hz➢MMC/SD卡最大支持容量：2G➢MMC/SD卡文件格式：FAT161. 3 主要性能特点16*2液晶显示，操作界面简单，友好；可输出两组国际标准DMX512/1990信号,控制512*2=1024路调光回路（2*170=340个全彩RGB灯具）,256级灰度变化；支持脱机运行模式，读取MMC/SD卡所存储场景文件；支持联机运行模式，PC后台软件通过以太网控制；支持多台SC-DMX-2000 DMX512炫彩灯光控制器联机而构成大型灯光控制系统，大大扩展控制系统容量。

dmx512灯光控制器说明书【一、DMX512灯光控制器简介】DMX512灯光控制器是一种数字通信协议，用于控制舞台灯光、建筑照明等灯光设备。

它通过一根五芯电缆传输数据，实现灯光设备之间的通信与控制。

DMX512协议具有高速、稳定、可扩展性强等特点，成为灯光控制领域的主流标准。

【二、DMX512灯光控制器主要功能与应用领域】DMX512灯光控制器的主要功能包括：灯光控制、颜色调整、效果切换、场景存储等。

它广泛应用于舞台表演、演唱会、租赁市场、建筑照明、景观照明等领域，为各类灯光设计师提供无限创意空间。

【三、DMX512灯光控制器使用方法与注意事项】1.使用前，请仔细阅读说明书，了解控制器的基本功能、连接方式、操作方法等。

2.确保控制器与灯光设备兼容，并根据设备需求选择合适的控制通道。

3.连接电缆时，请确保五芯电缆的正确接线，避免短路、漏电等安全隐患。

4.操作控制器时，请遵循操作规程，避免误操作导致设备损坏。

5.定期检查电缆、接头等连接部件，确保连接牢固、无损坏。

【四、DMX512灯光控制器故障排查与解决方案】1.故障现象：控制器无法正常通信。

解决方案：检查五芯电缆接线是否正确、电缆是否损坏；确认设备是否支持DMX512协议。

2.故障现象：控制器无法控制灯光设备。

解决方案：检查灯光设备接线是否正确、控制器通道是否匹配；确认设备是否正常工作。

3.故障现象：控制器无法存储场景。

解决方案：检查存储卡是否正常、文件格式是否正确；重新设置存储参数。

【五、总结】DMX512灯光控制器作为一种专业灯光控制设备，为灯光设计师提供了丰富的创意可能性。

正确使用和维护控制器，可以确保设备长期稳定运行，发挥最佳性能。

在使用过程中，请务必遵循操作规程，确保人身和设备安全。

DMX512控制器说明及介绍产品概述：products description➢AT3010D控制器是一款带LCD显示，无线遥控，音频输入，地址编辑的DMX控制器。

➢AT3010D controller is a DMX controller with LCD display,wireless control,audio input,IP edition.主要特点：main features➢输入电压：AC110V或AC220V。

input voltage:AC110V or AC220v➢输出DMX信号符合DMX512/1990标准。

Input DMX signal by DMX DMX512/1990 standard➢具有一个标准的DMX512输出通道，可以实现最多170个全彩点的控制。

➢With a standard DMX512 output channel,it can realize 170 full color dot control at most➢内部具有常亮七彩，一致跳变，一致渐变，流水，追逐，中分，堆积等灯光模式。

➢Internal has normally on seven color,consistency flash,consistency strobe,smooth,pursuit,halve,accumulate and other lighting mode ➢各种变化效果可分别设定16种不同的变化速度和颜色选择设定。

➢Each change effects can set 16 different change speed and color selection➢具有简易的编程功能，可以方便的定义输出灯光效果。

➢Simple program function,can easliy define input lighting effects➢编程可自由定义内部的各种变化模式为一个步骤。

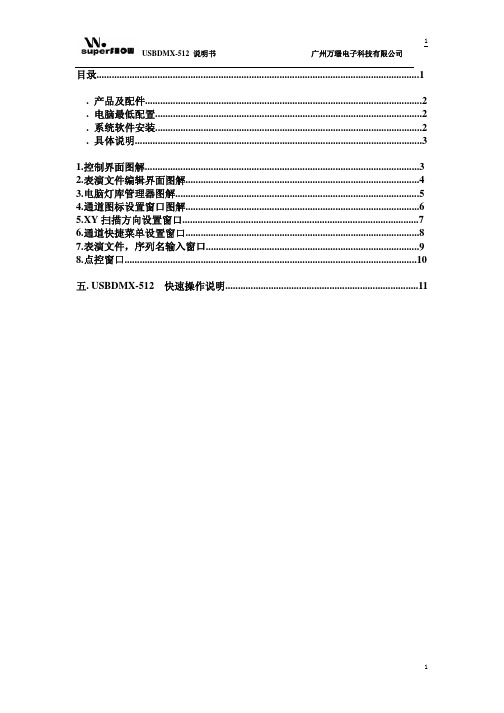

目录 (1)一.产品及配件 (2)二.电脑最低配置 (2)三.系统软件安装 (2)四.具体说明 (3)1.控制界面图解 (3)2.表演文件编辑界面图解 (4)3.电脑灯库管理器图解 (5)4.通道图标设置窗口图解 (6)5.XY扫描方向设置窗口 (7)6.通道快捷菜单设置窗口 (8)7.表演文件，序列名输入窗口 (9)8.点控窗口 (10)五. USBDMX-512 快速操作说明 (11)一.产品及配件:1. DMX 适配器一台.2.电脑打印口连线一条,或USB接口线一条.3.电源线一条.4.DMX Builder 电脑灯控制软件一套(光盘).二.电脑最低配置:1.CPU PII300以上.2.硬盘1G以上.3.内存32M以上.4.显示器1024*768 ,24位真彩.5.Windows98 /Me/2000/XP 操作系统.6.CD-ROM光驱.三.软件安装方法:1.把软件光盘放入光驱.2.打开DISK1目录,执行Setup.exe 即可安装.3．WK2508,WK3216驱动安装：若您的系统为Windows98/ME,软件装好后即可使用。

若您的系统为Windows2000/XP,您需要安装硬件驱动程序.打开光盘中的”硬件驱动程序目录”,执行”硬件驱动安装.EXE”即可。

4．USBDMX-512， USB驱动安装：当第一次插DMX 适配器到电脑时，系统提示找到新硬件须安装驱动程序.此时根据安装向导找到目标驱动程序。

（驱动在光盘硬件驱动程序目录中）。

当驱动安装好后，适配器USB 指示灯由红色变为橙色。

当运行DMX Builder后，适配器的USB，DMX 指示灯均闪动。

若有疑问请与本公司联系.四.具体说明:1．控制界面图解：1 2 3 45 6 7 81.电脑灯详细列表，可快速选择要控制的电脑灯。

2.当前电脑灯锁定控制按钮，有三种状态，1：“红色”，用鼠标右键点击，此时在跑序列时，变红的电脑灯被锁定只能用手动控制，且为集控。

DMX512中文使用说明书(2009-03-20 16:07:26)转载分类：灯光设备使用和技巧标签：灯光设备一、四位数码管说明：XXXX*第一位代表CHASE，共有6个*第二位代表SCENSE，共有8个*第三四位代表BANK，共有30个*设置MIDI通道时第三四位代表MIDI通道，共有16个MIDI通道*一个CHASE最多可以包含240个SCENSE*一个BANK最多可以包含8个SCENSE*一个SCENSE最多可以包含192个通道(也可以说是12个SCANNER) SCANNER1：通道1~通道16SCANNER2：通道17~通道32以此类推SCANNER12：通道181~通道192*一个SCANNER最多可以包含16个通道*调节滑杆时显示数值或者百分比二、操作时请注意数码屏的指示灯在什么状态。

*BLANKOUT*STEP*PROGRAM*MUSIC TIGGER*AUTO TIGGER三、DMX512面板功能说明1、SCANNERS按下SCANNER键，其旁边的LED灯亮，其中连接8个通道的输出可被调节，在SCENS运行时，如果可调电位器控制为OFF，则调节电位器不会影响通道输出，但如果可调电位器控制为ON，则通道输出会随相应的可调电位器的改变而改变；2、SCENS按健按下一个SCENS键可触发SCENS或存入一个SCENS，第二个数码管头显示SCENS1-8；3、可调电位器调节可调电位器改变DMX的通道输出大小，最小是0最大为255或者从0%-100%，可调电位器1-8控制连续的八个通道；4、PAGE/SELECT键选择PAGE A或PAGE B，PAGE A为每个SCANNER的前八个通道PAGE B为每个SCANNER的后八个通道5、SPEED SLIDER推动这个推杆调整走灯速度；6、FADE TIME SLIDER推动这个推杆调整FADE TIME；7、LED DISPLAY8、BANK按键（↑/↓）第三位和第四位数码管显示BANKS（01-30），按下↑/↓键，BANK增大或减小，显示的SCENS为该BANK里的SCENS；9、CHASE 1-CHASE 6键用于CHASES编程或CHASES运行的选择；10、PROGRAM键上电本机在走动运行状态，按下PROGRAM键盘2秒，编程指示灯闪动可编程SCENSR和CHASER，再按下PROGRAM键2秒，编程指示灯灭回到运行状态；11、MIDI/ADD键A、在运行状态按住MIDI键2秒，第3及第4位数码管闪动，通过↑或↓选择MIDI通道，再按MIDI键2秒结束MIDI通道的设置选择的MIDI通道被存贮；或者除↑/↓键以外的任何键都可结束MIDI通道的设置，不存贮所选取的MIDI通道；B、在编程状态，用于编辑；12、AUTO/DEL键A、在运行状态，按下AUTO/DEL键，自动触发指示灯亮，表示在自动触发状态，再按下AUTO键退出自动触发状态，自动触发指示灯灭；B、在编程状态，用于SCENS及CHASE编程；13、MUSIC/BANK COPY键A、在运行状态，按下MUSIC键，声音触发指示灯亮，可由声音触发SCENS，再按一下MUSIC键，声音触发指示灯灭，退出声音触发状态；B、在编程状态，用于SCENS及CHASE编程；14、TAPSYNC/DISPLAY键A：（1）、在AUTO运行状态，最后两次按下TAP SYNC/DISPLAY键决定SCENS运行的速率，最大时间为十分钟；（2）、不在AUTO运行状态，转换00-255或0%-100%；B：在编程状态（1）、对CHASE编程时，在步数显示和BANK显示之间转换；（2）、不在CHASE编程时转换00-255或0%-100%。

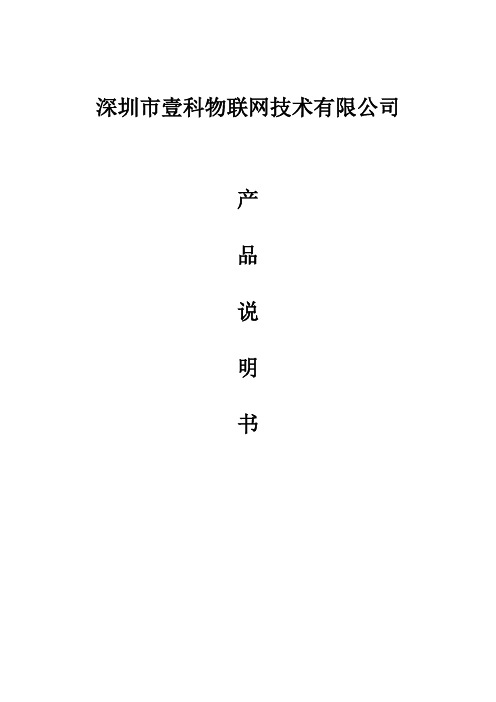

产品照片一、产品概述DMX-WIFI便携性控制器为本公司DMX512综合控制系统平台之一，业内领先使用AP功能的控制器，并具有相应的系统著作权，具备PC、移动手机及多客户端同时在线控制模式，支持信号数字及滑杆式接收分析、多通道并发控制等模式，具有信号切换功能，与我公司其他产品可配套或独立使用。

二、硬件属性(一)、基本参数◆工作温度: -20-60℃◆工作电压: DC9V(配套专用适配器)◆最大功耗: <0.5W（用户根据需要选配）◆支持最大通道: 1024/2048◆外形尺寸: L110*W66*H43 MM◆天线接口: SMA标准口◆发射功率: <15dBm◆无线安全: 无线MAC地址过滤，64/128/152位AES加密，WPA-PSK/WPA2-PSK、WPA/WPA2安全机制 ◆ 网络标准: IEEE 802.11n 、IEEE 802.11g 、IEEE802.11b ◆ 工作频率: 2.4~2.4835GHz ◆ 传输距离: 0~300M ◆ 电气隔离: 支持 ◆ 静电保护: 支持 ◆ 支持悬挂面板: 选配(二)、接口说明图2-1(三)、接线说明DMX512信号接口 信号切换开◆采用常规的DC电源座子作为电源输入接口，并配备DC插头◆采用标准三芯卡龙座作为信号输入、输出接口◆连接示意图图2-2三、产品功能及使用说明接上标配电源适配器，打开电源开关【POWER】按键，此时Power电源指示灯会常亮：(一)、软件安装1、在官方网站下载YICO-DMX手机版软件，并通过手机助手等软件把YICO-DMX软件安装到手机上。

(二)、客户端连接1、打开手机WIFI网络，连接DMX ( 加四位数字)的网络；2、打开YICO-DMX软件（图2-3），在窗口的左上角有个灯，如果灯为灰色，说明没有连接上DMX-WIFI设备，反之表示连接上（图2-4）。

图2-3图2-4(三)、接收模式1、点击【接收】选项卡，切换到接收模式，该模式采用两种显示方式：数值显示（图2-5）与滑杆显示（图2-6），通过这个两种显示方式，能直观的看到各通道的数据信息以及滑杆的变化状态；图2-5图2-6(四)、控制模式1、点击【控制】选项卡，切换到控制模式，通过滑杆控制灯光，点击【锁定】按钮（默认是锁定状态），可以实现对DMX-WIFI设备独享操作，其它用户就不能操作，当本手机出现异常或待机5S后则设备自动解锁，其他设备可进行控制；图2-7(五)、设备控制模式1、点击【设备】选项卡，切换到设备控制模式，可对设备信息进行添加、修改、备注、删除和控制操作，点击【锁定】按钮，可以实现对DMX-WIFI设备独享操作，其它用户就不能操作，解锁状态可与其他手机或PC用户并行对不同设备进行控制（如图2-8,2-9）；图2-8图2-9(六)更多1、点击【更多】选项卡，可显示软件版本信息、终端版本信息、联系电话以及公司邮箱等信息（图2-10）；图2-10(七)信号线切换1、由于部分厂家的产品存在信号线D+、D-存在反接的问题，本产品提供信号切换开关，按键弹起，为正常标准接法，按下则为反向接法。

Art-Net / Streaming ACNArt-Net or Streaming ACN data is directly converted to DMX512. Optimize and decentralize cabling to cover any distance to the device using Ethernet network.Easy ConfigurationMADRIX® STELLA offers powerful features.Managing the device is still quick and easy.Supply power over USB or 5 V to 24 V over a 2-pin screw terminal. MADRIX® DMX512 USB InterfaceAlternatively, you can choose to connect the unitas a plug-and-play solution to your computer and the MADRIX®Software using any USB 2.0 port.Designed For DIN Rails Or WallsIts non-conductive enclosure and standardized design for 35 mm top-hat rails make mounting quick, easy, and safe. 2 extra brackets are provided for optional wall mounting. 6 indicators quickly show the device status with the option to turn them off.2 DMX-IN/OUTDirectly connect DMX512 to the two 3-pin screw terminalsto distribute 2 DMX universes per unit as input and/or output, eliminating the need for XLR connectors as a result. Simply use several units at the same time for larger projects.Sync ModeMADRIX® Software and hardware allow you to fully synchronize Art-Net data for all output ports and across multiple devices to get an optimal image on the LEDs without visual interruptions.3rd-Party ControllersMADRIX® STELLA complies with the official Art-Net and Streaming ACN specifications and can be used as a regular unit with your other consoles, controllers, or software solutions.Invaluable FeaturesThe device is ready within seconds after startup. HTP Merging is automatically available for two Ethernet sources. Its firmware is upgradable. Access and change specific device settings using the built-in web configuration page.Package Contents▪ MADRIX® STELLA▪ Set of screw terminals (2x 3-pin and 1x 2-pin)▪ Power supply and world adapters kit▪ USB 2.0 cable (certified)▪ 2x Wall-mount brackets▪ Quick start guide / technical manual MADRIX STELLA The 2-port network nodefor solid-state projects.Key Features 3rd Edition – 08/2018 The MADRIX® STELLA is a dedicated control interface for DMX512 and Art-Net or Streaming ACNthat is designed for high quality and practicability in permanent LED installations.More InformationFind all the latest user manuals, drivers, firmware updates,and more at Power Supply DC 5 V – 24 V, connection via 2-pin screw terminal or via 5 V USB (USB power supply included)Power Consumption < 1.5 W during normal operation (300 mA max.)USB USB 2.0, type B portDMX5122x 512 DMX channels, input and/or output DMX512 Ports 2x ports (via 2x 3-pin screw terminals)EthernetRJ45, 10/100 MBit/s (compatible with 1 GBit/s)Dimensions (L x W x H)92 mm x 70 mm x 45 mmWeight111 g | 130 g incl. screw terminals and wall mounts Operating Temp.-10 °C to 70 °C Storage Temp.-20 °C to 85 °CRelative Humidity 5 % to 80 %, non-condensing (Operating / Storage)Case Non-conductive, UL94 V-0 flammability rating, designed for 35 mm DIN-rails or wall mountingIP Rating IP20CertificatesCE, FCC, RoHSMADRIX STELLAConnectivityTechnical SpecificationsThe 2-port network node for solid-state projects.1) Power2) Ethernet port, incl. 2 status LEDs 3) USB port4) Status LED for Power 5) Status LED for USB 6) Status LED for DMX 17) Status LED for DMX 28) DMX 19) Reset button10) DIN-rail unlocking clip 11) DMX2841211567。

DMX512(192)控制台简单使用说明DMX512（192）电脑控制台简单上手说明书一、功能说明1、SCANNERS：电脑灯开启通道（1—12）。

2、SCENS：功能参数推杆，（PAGE SELECT）A---B 翻页。

调控参数16个。

3、BANK：上下数字键，101----130改变。

4、PROGRAM：编程进入键。

5、MIDI/ADD：编辑储存键。

6、AUTO/DEL：程序运动和程序删除键。

7、CHASE1----CHASE6：场编辑键。

8、BLACK OUT：关闭程序键。

9、FADE TIME--SPEED：程序运行时间和每步运行时停留速度。

二、操作使用说明1、打开电脑灯的电源，待灯启动后再开启512控制台电源开关，液晶显示屏显示101数字。

2、按住编程键PROGRAM两秒进入编程。

显示器左下角相对应的地方出现一个小亮点。

打开电脑灯通道SCANNERS1—12、相对应的指示灯亮。

3、推动SCENS功能参数推杆改变每个通道的参数值。

4、快速按住MIDI/ADD键一下放开在按住SCENS上的数字键2一下放开，屏幕相对应闪烁一下第一个101的景就储存了。

编第二个景方法：按住MIDI键一下放开再按住数字键3一下放开，屏幕闪烁一下就储存了第二个。

就是编101时按数字键2、编201时按数字键3，编前一个景按后一个数字键，依次类推。

5、编好后{101----801}8个景后按住PROGRAM键两秒就储存了8个景了。

屏幕左上角亮一个小点。

按住BLACK OUT键一下在按AUTO/DEL键后屏幕右下角指示灯亮8个景开始运行。

推动SPEED和FADE TOM推杆改变运行速度和时间。

设置摇头灯的速度时运行的速度不要过快、以免失步。

6、同上步1---5步编辑102---802、103----803、104---804。

7、编辑一个CHASE1时按住PROGRAM键两秒进入编辑屏幕左下角指示灯亮再按CHASE1显示1101。
