第四章：智能仪器的数据处理(2系统误差校正和标度变换)
（2）不等距节点分段插值
对于曲率变化大的非线性特性，若采用等距节点的方 法进行插值，要使最大误差满足精度要求，分段数N就会变 得很大（因为一般取n≤2）。这将使多项式的系数组数相应 增加。此时更宜采且非等距节点分段插值法。即在线性好 的部分，节点间距离取大些，反之则取小些，从而使误差 达到均匀分布 。
?残差分析在任意两个校准点之间的校准曲线段可以近似地看成是一段直线段设这段直线的斜率为sdxdy注意校正时y是自变量x是函数值校准曲线的最大斜率为sm由图b可见可能引起的最大残余误差为xsmy其中yyn1yn若考虑取双向误差残余误差的绝对值可减小一半即为xsmy2设y为y的量程校准时取恒等间隔的n个校准点即yn1ynyyn于是得xsmy2n此外还应考虑到数据字长有限引起的误差假定字长为b位2进制数由此造成的误差将为数据字长的最低位的一半即这里x是x的量程于是实际总误差应为22121bxlsb122?bmxnysx校准表所占的存储空间为
如果能求出b0、b1的数值,即可由误差修正公式获得无误差的x 值,从而修正了系统误差。
误差修正公式中含有两个误差因子b0和b1,因而需要做两 次校正。假设建立的校正电路图（b）所示,图中E为标准电池,
（1）零点校正：先令输入端短路,即S1闭合,此时有x=0,于 是得到输出为y0。
0=b1y0+b0
（2）增益校正：再令输入端接上标准电压,即S2闭合 (S1、S3断开),此时有x=E,于是得到输出为y1。同样可得方
1 减小零位误差与增益误差的方法 2 复杂函数关系问题：如何建模、标准数据表
3 非理想系统动态特性误差修正 4 传感器的温度误差
1 仪器零位误差和增益误差的校正方法 由于传感器、测量电路、放大器等不可避免地存在温度漂移和 时间漂移，所以会给仪器引入零位误差和增益误差。
2024年职业技能：仪器仪表工技术及理论知识考试题库(附含答案)
2024年职业技能:仪器仪表工技术及理论知识考试题库（附含答案）一、选择题1.在使用示波器时，若需要测量信号的上升时间，应该如何操作？A、设置触发方式B、使用光标功能C、调节垂直灵敏度D、调节水平位置参考答案：B2.在进行仪表的选型时，为何需要考虑仪表的响应时间？A、为了确保测量的实时性B、为了提高测量的精度C、为了延长仪表的使用寿命D、为了降低仪表的成本参考答案：A3.哪种类型的仪表用于测量电路中的相位差？A、相位计B、功率表C、示波器D、万用表参考答案：A4.在使用频率计数器时，如果信号源输出的是脉冲信号，应该如何设置？A、选择正弦波模式B、选择脉冲模式C、调节频率旋钮D、调节幅度旋钮参考答案：B5.哪种仪表常用于测量电路中的谐波含量？A、谐波分析仪B、功率表C、示波器D、万用表参考答案：A6.在工业自动化系统中，为了实现设备之间的通信和数据交换，通常使用哪种技术？A、以太网通信B、PID控制C、P1.CD、RS-485通信参考答案：A7.在使用万用表进行电压测量时，如果需要测量交流电压，应该如何设置？A、选择交流电压档B、选择直流电压档C、调节量程D、调节频率参考答案：A8.哪种类型的传感器常用于测量气体的浓度？A、气体浓度传感渊B、温度传感器C、压力传感器D、流量传感器参考答案：A9.在使用示波器进行信号测量时，如何捕捉信号的触发点?A、设置触发方式B、调节垂直灵敏度C、调节水平位置D、使用光标功能参考答案：A10.在使用万用表进行电阻测量时，为何需要进行欧姆调零？A、为了消除测量误差B、为了选择合适的量程C、为了校准万用表D、为了测量更准确的电阻值参考答案：A11.在进行仪表的故障诊断时，若怀疑仪表的电源存在问题，应该如何检杳？A、使用万用表测量仪表的电源电压B、直接拆解仪表进行内部检查C、更换仪表的电源模块D、检食仪表的信号连接参考答案：A12.工业机器人O适合夹持小型工件。
A、V型手指B、平面指C、尖指D、特型指参考答案：C13.机器人经常使用的程序可.以设置为主程序，每台机器人可以设置O主程序。
2024年职业技能：仪器仪表工技术及理论知识考试题库(附含答案)
2024年职业技能:仪器仪表工技术及理论知识考试题库（附含答案）一、选择题1.在使用示波器时，若需要测量信号的上升时间，应该如何操作？A、设置触发方式B、使用光标功能C、调节垂直灵敏度D、调节水平位置参考答案：B2.在进行仪表的选型时，为何需要考虑仪表的响应时间？A、为了确保测量的实时性B、为了提高测量的精度C、为了延长仪表的使用寿命D、为了降低仪表的成本参考答案：A3.哪种类型的仪表用于测量电路中的相位差？A、相位计B、功率表C、示波器D、万用表参考答案：A4.在使用频率计数器时，如果信号源输出的是脉冲信号，应该如何设置？A、选择正弦波模式B、选择脉冲模式C、调节频率旋钮D、调节幅度旋钮参考答案：B5.哪种仪表常用于测量电路中的谐波含量？A、谐波分析仪B、功率表C、示波器D、万用表参考答案：A6.在工业自动化系统中，为了实现设备之间的通信和数据交换，通常使用哪种技术？A、以太网通信B、PID控制C、P1.CD、RS-485通信参考答案：A7.在使用万用表进行电压测量时，如果需要测量交流电压，应该如何设置？A、选择交流电压档B、选择直流电压档C、调节量程D、调节频率参考答案：A8.哪种类型的传感器常用于测量气体的浓度？A、气体浓度传感渊B、温度传感器C、压力传感器D、流量传感器参考答案：A9.在使用示波器进行信号测量时，如何捕捉信号的触发点?A、设置触发方式B、调节垂直灵敏度C、调节水平位置D、使用光标功能参考答案：A10.在使用万用表进行电阻测量时，为何需要进行欧姆调零？A、为了消除测量误差B、为了选择合适的量程C、为了校准万用表D、为了测量更准确的电阻值参考答案：A11.在进行仪表的故障诊断时，若怀疑仪表的电源存在问题，应该如何检杳？A、使用万用表测量仪表的电源电压B、直接拆解仪表进行内部检查C、更换仪表的电源模块D、检食仪表的信号连接参考答案：A12.工业机器人O适合夹持小型工件。
A、V型手指B、平面指C、尖指D、特型指参考答案：C13.机器人经常使用的程序可.以设置为主程序，每台机器人可以设置O主程序。
第五章 智能仪器的数据处理
5.2 系统误差的数据处理
系统误差——指按一定规律变化的误差，它表 现为在相同条件下多次测量同一物理量时，其 误差大小和符号保持不变或按一定规律变化。
特点：在一定的测量条件下，变化规律是可以 掌握的，产生误差的原因一般是知道的。 原因：系统本身因素引起的测量误差。 零点漂移、增益误差、非线性
• 恒定系统误差:校验仪表时标准表存在 的固有误差、仪表的基准误差等； • 变化系统误差:仪表的零点和放大倍数 的漂移、温度变化而引入的误差等； • 非线性系统误差:传感器及检测电路 （如电桥）被测量与输出量之间的非线 性关系。 • 研究误差的规律，建立系统误差的数学 模型，确定校准算法。对测量数据进行 误差校正。这些方法可消除或消弱系统 误差对测量结果的影响。
第五章 智能仪器的基本数据处理
5.1 测量数据的非数值处理程序

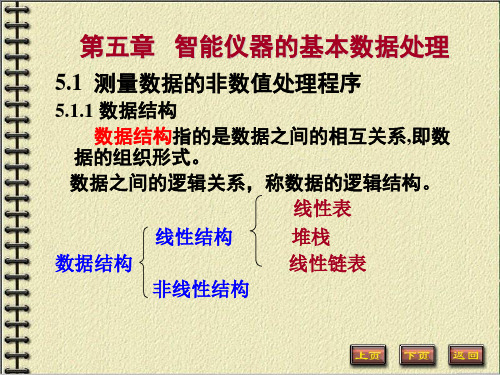

5.1.1 数据结构 数据结构指的是数据之间的相互关系,即数 据的组织形式。 数据之间的逻辑关系，称数据的逻辑结构。 线性表 线性结构 堆栈 数据结构 线性链表 非线性结构
