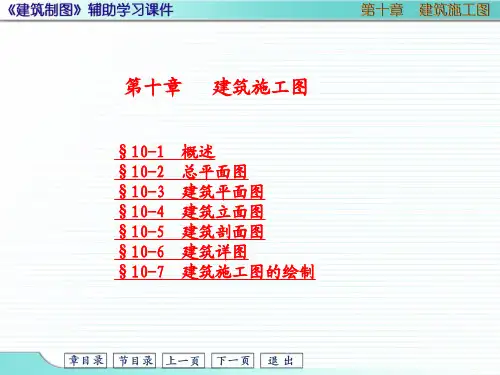

第十章 建筑施工图(08版)

第十章 建筑施工图§10-1 概述一、房屋的组成及作用按房屋构件功能及使用不同分类。

1、房屋建筑：民用建筑、工业建筑。

2、防护构件：屋面、外墙、雨蓬、外窗等。

3、承重构件：基础、梁、板、柱、（墙）等。

4、交通构件：台阶、楼梯、走廊。

5、通风采光：窗。

6、分隔构件：内墙、门。

7、保护墙身构件：踏脚、斜脚、防潮层。

8、排水构件：天沟、排水管、散水、明沟。

二、施工图产生及其分类：设计 初步设计1、房屋建造 施工图设计施工2、建设单位−−−−→设计任务设计单位−−−−→设计方案审批（建设单位、立项批准单位、城建部门）−−→设计单位−−−−→施工图设计工程预算−−→施工招投标−−→施工单位施工−−−−→工程监理验收−−→交付使用。

3、施工图分类：（1）建筑施工图（建施）；（2）结构施工图（结施）；（3）设备施工图（设施）。

施工图特点：（1）正投影；（2）缩小比例多；（3）图例较多、符号较多；（4）剖面多；（5）特殊要求多。

三、施工图中常用符号定位轴线：一般在承重构件轴线上、应以编号。

规定：从下向上↑A字母数字→从左向右2、分轴线：分轴线是2定位轴线之间的一个轴线。

注意：（1）编号对字母是依下开始；对数字是依左开始。

（2）分母跟定位轴线。

分子以数字定，可以是1、2······3、标高符号：（1）标高是以米为单位，注至小数点后3位（至mm）零高点标记±0.000，负高点—0.001······，正高点0.001······（2）标高符号画法4、索引符号：索引是对原因某些部位构件（需加以放大等说明）引出来。

5、详图符号：6、指北针：①指北针指明方向；②指北针一般在总图和底层平面图上③指北针的图一般为24mm7、因为建筑施工图有许多剖面图，所以要画剖面材料符号，规定的符号图例P279表10-1。

班级 姓名第十章 建筑施工图 6410-1 选择、填空题填空题1.房屋施工图主要分为_建施_、_结施_、_设施_三大类。

2.平面图中竖直方向的定位轴线从_从左到右_的顺序编写，用_阿拉伯数字_表示。

3.在建筑平面图、立面图、剖面图及详图中，标高以m（米）计，并在小数点后注_3位_位。

4.标高有相对标高和绝对标高之分，我国绝对标高零点为_青岛附近的黄海平均海平面_，相对标高零点为_以建筑物首层室内主要地面_。

5.在总平面图中，房屋的位置可用 定位尺寸 或 坐标 确定。

6.风向频率玫瑰图是根据当地多年平均统计各个方向的风吹次数的 百分数 值按一定比例绘在 十六罗盘 方位线上连接而成，风向从外部吹向中心。

7.建筑施工图中所标注的坡度符号为单面箭头，箭头应指向_低_方向。

8.建筑施工图中应在指北针的尖端标注_北_或_N _。

9.建筑施工图中所注比例字高比所注图名字高小_一_号或_二_号。

10.建筑平面图中代号M表示_门_，代号C表示_窗_。

11.建筑平面图是假想用水平剖切面经过门窗洞口处_剖开_。

12.若一幢多层房屋的各层平面布置都不一样，应分别画出_楼层 的建筑平面图，若各层平面布置完全相同，其中间层可用一个平面图来表示，称为_标准层_平面图。

13.定位轴线是确定房屋主要承重构件如墙、_柱_、_梁_或屋架等结构构件位置的定位线。

14.建筑平面图中的外部尺寸一般标注三道尺寸，中间道尺寸应标注_轴线间_尺寸。

15.建筑平面图中所标注的门窗尺寸是指门窗的_洞口_尺寸。

16.从建筑立面图中可了解房屋外墙面的划分及_墙面装修材料及做法_等情况。

17.在建筑立面图中，为了使立面层次分明，绘图时用_4_种实线。

18.建筑剖面图主要用于表达建筑物的分层情况、_层高_、_门窗洞口高度_及各部分竖向尺寸。

19.将局部节点用较大比例详细表达出来，这种图样称之 详图 。

20.详图索引符号 中，其中5的含义是_详图编号_，2的含义是_详图所在图纸编号_。

《建筑施工图设计说明（2008版）》使用说明1．本设计说明设有提示一栏，是为设计说明正文所作解释并提示设计人需要注意的问题，此栏内容不能进入设计说明正文；2．本设计说明尽可能详尽地列入了各种情况，使用时需根据工程设计具体情况进行增删或补充，不能全文照搬。

设计说明中的a、b、c…，①、②、③…为各种类型，应按工程设计情况来选项（单项或多项），不要全选。

3．使用时设计人应根据图纸需要重新排版；4．本设计说明需要逐步完善，欢迎各位建筑师提出修改意见。

2008年8月此系施工图说明。

凡用地范围；规划许可；项目选址及可行性报告；环境评估报告；立项批文均应在初步设计前已完成并提交施工图设计者此项仅为初步设计需作较大修改时才有工程如分期设计建造需说明《通则》3.1.3条及条文说明：民用建筑等级分类划分应符合有关标准或行业主管部门的规定。

如客运站按其大小划为一至四级，体育场馆划为特级至丙级，有的只按规模大小划分而无等级之分。

按GB/T50353-2005《建筑工程建筑面积计算规范》注意：①2.2米及以上全计, 2.2米以下计1/2；沪技术规定附录二.1条：2.2m及以下设备层不计建筑面积；设备层兼避难层，高度可放宽；2007年《应用》解释：高度≯标准层；设备层面积可不计入容积率②保温墙、幕墙应计入；③有顶无墙按顶盖水平投影的1/2计(大于 2.1米的雨篷计1/2)沪规法[2005]1180号发布规定第三条：外墙外保温计入建筑面积及间距，但不计入容积率和密度。

绿地率 %基地出入口个停车位辆，其中地面停车辆；自行车停车防火设计建筑分类类贮存物品的火灾危险性分类（爆炸危险性分类）类建筑耐火等级地上级地下级结构类型抗震设防烈度度建筑合理使用年限年此项限高层民用建筑此项限工厂或库房实验室高规3.0.4条高层地下均为一级其他需要说明的情况按合同，上海建筑设计研究院有限公司承担（如建筑有无使用或贮存危险品、火灾危险品、腐蚀品毒品；基地防洪排涝状况等）1.3 设计标高及尺寸标注1.3.1本工程采用吴淞高程基准，基地入口处标高定为Ma. 各单体设计标高另见建筑说明b. 本工程室内标高±0.00相当于吴淞高程 M，室内外高差 M，室外标高相当于吴淞高程 M1.3.2图例：总图场地标高 X.XX（绝对标高）▼单体设计建筑完成面标高 X.XXX 结构面标高 X.XXX 或 X.XXX（结）1.3.3建筑图所注楼地面、吊顶、入口平台面标高为建筑完成面标高，屋面（露台地面）梁板底、墙柱顶（轨顶）、屋顶檐口及门窗洞顶标高均为结构面标高。
