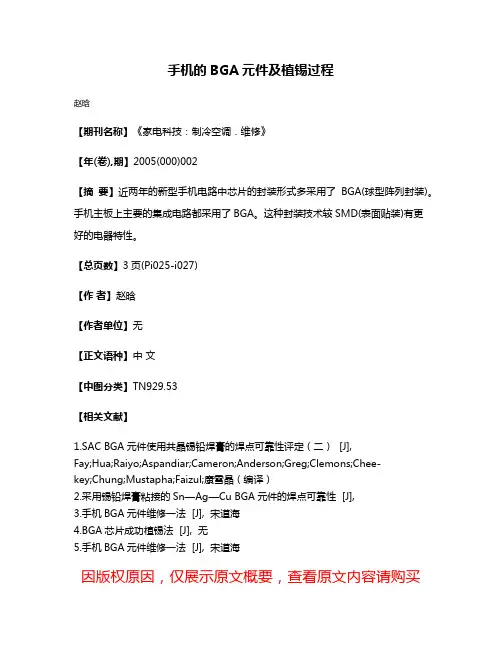

手机的BGA元件及植锡过程
赵晗
【期刊名称】《家电科技:制冷空调.维修》
【年(卷),期】2005(000)002
【摘要】近两年的新型手机电路中芯片的封装形式多采用了BGA(球型阵列封装)。
手机主板上主要的集成电路都采用了BGA。
这种封装技术较SMD(表面贴装)有更好的电器特性。
【总页数】3页(Pi025-i027)
【作者】赵晗
【作者单位】无
【正文语种】中文
【中图分类】TN929.53
【相关文献】
1.SAC BGA元件使用共晶锡铅焊膏的焊点可靠性评定(二) [J],
Fay;Hua;Raiyo;Aspandiar;Cameron;Anderson;Greg;Clemons;Chee-
key;Chung;Mustapha;Faizul;康雪晶(编译)
2.采用锡铅焊膏粘接的Sn—Ag—Cu BGA元件的焊点可靠性 [J],
3.手机BGA元件维修一法 [J], 宋道海
4.BGA芯片成功植锡法 [J], 无
5.手机BGA元件维修一法 [J], 宋道海
因版权原因,仅展示原文概要,查看原文内容请购买。
1.植锡板市售的植锡板大体分为两类:一种是把所有型号都做在一块大的连体植锡板上;另一种是每种IC一块板,这两种植锡板的使用方式不一样。
连体植锡板的使用方法是将锡浆印到IC上后,就把植锡板扯开,然后再用热风枪吹成球。
这种方法的优点是操作简单成球快,缺点是1.锡浆不能太稀。
2.对于有些不容易上锡的IC例如软封的flash或去胶后的cpu,吹球的时候锡球会乱滚,极难上锡。
3.一次植锡后不能对锡球的大小及空缺点进行二次处理。
4.植锡时不能连植锡板一起用热风枪吹,否则植锡板会变形隆起,造成无法植锡。
小植锡板的使用方法是将IC固定到植锡板下面后,刮好锡浆后连板一起吹,成球冷却后再将IC取下。
它的优点是热风吹时植锡板基本不变形,一次植锡后若有缺脚或锡球过大过小现象可进行二次处理,特别适合新手使用。
我本人平时就是使用这种植锡板,以下我们介绍的方法都是使用这种植锡板。
2.锡浆建议使用瓶装的进口锡浆,多为0.5-1公斤一瓶。
颗粒细腻均匀,稍干的为上乘。
不建议购买那种注射器装的锡浆。
在应急使用中,锡浆也可自制,可用熔点较低的普通焊锡丝用热风枪熔化成块,用细砂轮磨成粉末状后,然后用适量助焊剂搅拌均匀后使用。
3.刮浆工具这个没有什么特殊要求,只要使用时顺手即可。
我们是使用GOOT那种六件一套的助焊工具中的扁口刀。
有的朋友用一字起子甚至牙签都可以,只要顺手就行。
会使焊锡外溢,极易造成脱脚和短路。
四常见问题解决的方法和技巧问题一:拆焊有些陌生机型的BGA IC,手头上又没有相应的植锡板,怎么办?解答: 1.先试试手头上现有的植锡板中,有没有和那块BGA IC的焊脚间距一样,能够套得上的,即使植锡板上有一些脚空掉也没关系,只要能将BGA IC的每个脚都植上锡球即可。
例如GD90的CPU和flash可用998CPU和电源IC的植锡板来套用。
2.如果找不到可套用的植锡板,按照下面的方法可自制一块植锡板:将BGA IC上多余的焊锡去除,用一张白纸复盖到IC上面,用铅笔在白纸上反复涂抹,这样这片IC的焊脚图样就被拓印到白纸上。

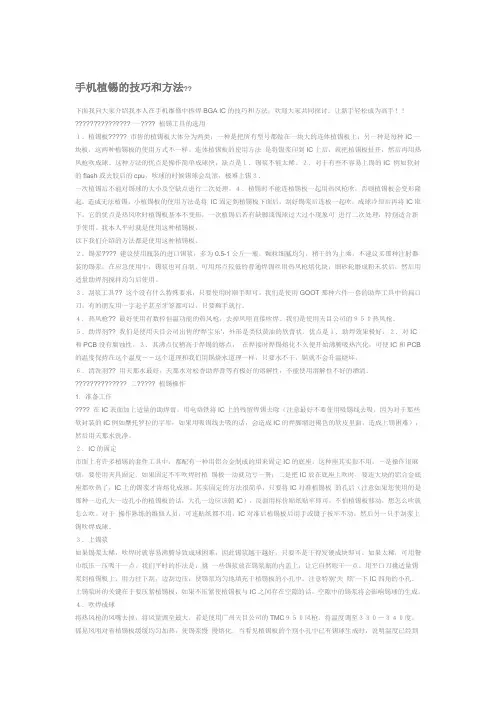

手机植锡的技巧和方法 Revised as of 23 November 2020手机植锡的技巧和方法下面我向大家介绍我本人在手机维修中拆焊BGAIC的技巧和方法,欢迎大家共同探讨。
让新手轻松成为高手!!一植锡工具的选用1.植锡板市售的植锡板大体分为两类:一种是把所有型号都做在一块大的连体植锡板上;另一种是每种IC一块板,这两种植锡板的使用方式不一样。
连体植锡板的使用方法是将锡浆印到IC上后,就把植锡板扯开,然后再用热风枪吹成球。
这种方法的优点是操作简单成球快,缺点是1.锡浆不能太稀。
2.对于有些不容易上锡的IC例如软封的flash 或去胶后的cpu,吹球的时候锡球会乱滚,极难上锡3.一次植锡后不能对锡球的大小及空缺点进行二次处理。
4.植锡时不能连植锡板一起用热风枪吹,否则植锡板会变形隆起,造成无法植锡。
小植锡板的使用方法是将IC固定到植锡板下面后,刮好锡浆后连板一起吹,成球冷却后再将IC 取下。
它的优点是热风吹时植锡板基本不变形,一次植锡后若有缺脚或锡球过大过小现象可进行二次处理,特别适合新手使用。
我本人平时就是使用这种植锡板,以下我们介绍的方法都是使用这种植锡板。
2.锡浆建议使用瓶装的进口锡浆,多为公斤一瓶。
颗粒细腻均匀,稍干的为上乘。
不建议买那种注射器装的锡浆。
在应急使用中,锡浆也可自制,可用熔点较低的普通焊锡丝用热风枪熔化块,细砂轮磨成粉末状后,然后用适量助焊剂搅拌均匀后使用。
3.刮浆工具这个没有什么特殊要求,只要使用时顺手即可。
我们是使用GOOT那种六件一套的助焊工具中的扁口刀。
有的朋友用一字起子甚至牙签都可以,只要顺手就行。
4.热风枪最好使用有数控恒温功能的热风枪,去掉风咀直接吹焊。
我们是使用天目公司的950热风枪。
5.助焊剂我们是使用天目公司出售的‘焊宝乐’,外形是类似黄油的软膏状。
优点是1.助焊效果极好。
2.对IC和PCB没有腐蚀性。
3.其沸点仅稍高于焊锡的熔点,在焊接时焊锡熔化不久便开始沸腾吸热汽化,可使IC和PCB的温度保持在这个温度--这个道理和我们用锅烧水道理一样,只要水不干,锅就不会升温烧坏。
芯片植锡技巧嗨,各位电子爱好者们!今天我想跟大家唠唠芯片植锡这个事儿。
这可真是个技术活,就像给芯片穿上一件精致又合身的锡衣,容不得半点马虎。
我有个朋友叫小李,他刚接触芯片维修的时候,对植锡那是一窍不通。
有一次,他拿着一个损坏的芯片,就像捧着个烫手山芋,不知所措。
我就跟他说:“兄弟,这芯片植锡啊,就像给一个超级小的模特量身定制一件金属礼服。
”他一脸疑惑地看着我,那表情就像是在说:“你这说的啥呀?”咱先说说工具吧。
植锡的工具那可不能凑合。
你得有个好的植锡网,这就好比是裁缝的裁剪模板。
植锡网的孔要整齐、细密,就像一个个排列有序的小窗户。
要是植锡网质量不好,那可就完蛋了,就像用破了洞的模板做衣服,做出来的锡球肯定不规整。
我见过有人为了省钱,买那种便宜的植锡网,结果呢?植出来的锡就像歪瓜裂枣似的,根本没法用。
这时候你能怪谁呢?只能怪自己贪小便宜啊!再就是锡浆,这锡浆就像是做衣服的布料。
你得选那种质地均匀、细腻的锡浆。
有些锡浆啊,粗得像沙子一样,你想啊,这样的锡浆怎么能做出漂亮的锡球呢?就好比你用粗糙的麻布袋料去做晚礼服,那能好看吗?不可能的呀!我跟小李说这个的时候,他还不信。
他拿了一种很便宜的锡浆就开始试,结果植出来的锡,不是多一块就是少一块,那芯片看起来就像个满脸麻子的人,惨不忍睹。
他当时就大喊:“哎呀,我这是造了什么孽啊!”接下来就是实际操作啦。
在给芯片植锡之前,得把芯片清理干净,这就像给模特洗澡一样,得把身上的脏东西都去掉。
芯片上要是有残留的焊锡或者杂物,那锡就附着不好。
我记得有一次,我没仔细清理芯片,就急着植锡,结果呢?锡球就像一个个调皮的小孩,根本不听话,东倒西歪的。
这时候我就想,我这不是自己给自己找麻烦吗?把植锡网对准芯片的时候,那可得小心翼翼的。
这就像给模特穿衣服,要对得整整齐齐的。
如果稍微偏一点,那植出来的锡球位置就不对了。
我给小李示范的时候,他眼睛瞪得大大的,说:“原来这么讲究啊!”我就说:“那可不,这芯片植锡就像搞艺术创作一样,一点都不能含糊。
手机植锡的技巧和方法??下面我向大家介绍我本人在手机维修中拆焊BGA IC的技巧和方法,欢迎大家共同探讨。
让新手轻松成为高手!!??????????????? 一???? 植锡工具的选用1.植锡板????? 市售的植锡板大体分为两类:一种是把所有型号都做在一块大的连体植锡板上;另一种是每种IC一块板,这两种植锡板的使用方式不一样。
连体植锡板的使用方法是将锡浆印到IC上后,就把植锡板扯开,然后再用热风枪吹成球。
这种方法的优点是操作简单成球快,缺点是1.锡浆不能太稀。
2.对于有些不容易上锡的IC 例如软封的flash或去胶后的cpu,吹球的时候锡球会乱滚,极难上锡3.一次植锡后不能对锡球的大小及空缺点进行二次处理。
4.植锡时不能连植锡板一起用热风枪吹,否则植锡板会变形隆起,造成无法植锡。
小植锡板的使用方法是将IC固定到植锡板下面后,刮好锡浆后连板一起吹,成球冷却后再将IC取下。
它的优点是热风吹时植锡板基本不变形,一次植锡后若有缺脚或锡球过大过小现象可进行二次处理,特别适合新手使用。
我本人平时就是使用这种植锡板,以下我们介绍的方法都是使用这种植锡板。
2.锡浆???? 建议使用瓶装的进口锡浆,多为0.5-1公斤一瓶。
颗粒细腻均匀,稍干的为上乘。
不建议买那种注射器装的锡浆。
在应急使用中,锡浆也可自制,可用熔点较低的普通焊锡丝用热风枪熔化块,细砂轮磨成粉末状后,然后用适量助焊剂搅拌均匀后使用。
3.刮浆工具?? 这个没有什么特殊要求,只要使用时顺手即可。
我们是使用GOOT那种六件一套的助焊工具中的扁口刀。
有的朋友用一字起子甚至牙签都可以,只要顺手就行。
4.热风枪?? 最好使用有数控恒温功能的热风枪,去掉风咀直接吹焊。
我们是使用天目公司的950热风枪。
5.助焊剂?? 我们是使用天目公司出售的‘焊宝乐’,外形是类似黄油的软膏状。
优点是1.助焊效果极好。
2.对IC 和PCB没有腐蚀性。
3.其沸点仅稍高于焊锡的熔点,在焊接时焊锡熔化不久便开始沸腾吸热汽化,可使IC和PCB 的温度保持在这个温度--这个道理和我们用锅烧水道理一样,只要水不干,锅就不会升温烧坏。
初学者如何熟练掌握手机焊接技巧对于维修人员来说,掌握熟练的焊接技巧是必需的。
如果焊接技术不过关,在焊接时可能将电路板上的元件搞乱,或将电路板上的元件搞掉,即使理论水平好,维修技术也会大打折扣。
对手机焊接的基本要求是,不损坏手机的电路板。
这也是大多数商家在招聘维修人员时最基本的要求。
图3.1 焊接是个细致活,小心驶得万年船焊接工具用于焊接技术练习的工具很多,首先是热风枪与烙铁。
除此之外,还需要镊子、焊锡、助焊剂、吸锡线、小刀、植锡板、锡膏、无水酒精、超声波清洗器、小刷子、棉签、吹气球。
烙铁在电子设备维修中是必备的工具,烙铁分为内热式与外热式两大类。
在手机维修中,建议使用30~40W的内热式烙铁,或者使用防静电恒温控温焊台。
图3.2所示的是一个内热式烙铁与一个防静电恒温控温焊台。
图3.2 一个内热式烙铁与一个防静电恒温控温焊台烙铁通电后,如何检查烙铁的温度呢?注意了,有新手看见老师傅将烙铁靠近面部来检查烙铁的温度,自己也跟着学,结果烫了自己的嘴。
正确的做法是:将锡线放在烙铁头上(见图3.3),如果锡线很快熔化,则可以开始使用烙铁进行焊接作业。
如果锡线熔化很慢,则需继续等待烙铁升温。
图3.3 检查烙铁温度的正确做法烙铁头的保养是很重要的,若保养不当,不但烙铁使用困难,而且很容易损坏。
烙铁的保养措施如下:① 给烙铁专用海绵加上适量的水,使其膨胀;② 给新烙铁通电,当烙铁头上的保护漆熔化时,给烙铁头上锡;③ 在烙铁专用海绵上将保护漆去掉。
应注意的是,烙铁嘴不能在金属或硬的东西上敲击,也不能打磨,否则烙铁嘴很容易损坏;④ 当不使用烙铁时,应先给烙铁嘴上加一点锡,然后拔掉电源线,让锡附着在烙铁嘴上,以防止烙铁嘴氧化。
正常情况下,烙铁嘴应是银白发亮的。
如果烙铁嘴变为灰色,则烙铁很难传热,需用锡线、烙铁海绵来处理,如图3.4所示。
图3.4 烙铁保护操作给已氧化的烙铁通电,然后将烙铁头在烙铁专用海绵上加锡,让烙铁头按图中箭头所示的方向在烙铁海绵上摩擦,并不断地给烙铁嘴加锡,直到烙铁嘴变为银白色。
手机植錫的技巧和方法分类:手机维修举报字号订阅下面我向大家介绍我本人在手机维修中拆焊的技巧和方法,欢迎大家共同探讨。
让新手轻松成为高手!!一植锡工具的选用1.植锡板市售的植锡板大体分为两类:一种是把所有型号都做在一块大的连体植锡板上。
另一种是每种一块板,这两种植锡板的使用方式不一样。
连体植锡板的使用方法是将锡浆印到上后,就把植锡板扯开,然后再用热风枪吹成球。
这种方法的优点是操作简单成球快,缺点是1.锡浆不能太稀。
2.对于有些不容易上锡的例如软封的或去胶后的,吹球的时候锡球会乱滚,极难上锡3.一次植锡后不能对锡球的大小及空缺点进行二次处理。
4.植锡时不能连植锡板一起用热风枪吹,否则植锡板会变形隆起,造成无法植锡。
小植锡板的使用方法是将固定到植锡板下面后,刮好锡浆后连板一起吹,成球冷却后再将取下。
它的优点是热风吹时植锡板基本不变形,一次植锡后若有缺脚或锡球过大过小现象可进行二次处理,特别适合新手使用。
我本人平时就是使用这种植锡板,以下我们介绍的方法都是使用这种植锡板。
2.锡浆建议使用瓶装的进口锡浆,多为公斤一瓶。
颗粒细腻均匀,稍干的为上乘。
不建议买那种注射器装的锡浆。
在应急使用中,锡浆也可自制,可用熔点较低的普通焊锡丝用热风枪熔化块,细砂轮磨成粉末状后,然后用适量助焊剂搅拌均匀后使用。
3.刮浆工具这个没有什么特殊要求,只要使用时顺手即可。
我们是使用那种六件一套的助焊工具中的扁口刀。
有的朋友用一字起子甚至牙签都可以,只要顺手就行。
4.热风枪最好使用有数控恒温功能的热风枪,去掉风咀直接吹焊。
我们是使用天目公司的950热风枪。
5.助焊剂我们是使用天目公司出售的‘焊宝乐’,外形是类似黄油的软膏状。
优点是1.助焊效果极好。
2.对和没有腐蚀性。
3.其沸点仅稍高于焊锡的熔点,在焊接时焊锡熔化不久便开始沸腾吸热汽化,可使和的温度保持在这个温度--这个道理和我们用锅烧水道理一样,只要水不干,锅就不会升温烧坏。
6.清洗剂用天那水最好,天那水对松香助焊膏等有极好的溶解性,不能使用溶解性不好的酒清。
