1 电容器种类依照主要材质特性分为电解质电容, 电解质芯片电容, 塑料薄膜电容, 陶瓷电容, 及陶瓷芯片电容等大类别.1.1 电解质电容器种类:依照细部材质、形状、功能特性可再区分为标准型(>11mm高度), 迷你型(7mm高度), 超迷你型(5mm高度), 耐高温型(105℃), 低漏电型, 迷你低漏电型(7mm高度), 双极性型, 无极性型, 及低内阻型(Low ESR)等.1.2 电解质芯片电容器种类:依照细部材质, 形状, 及功能特性可再区分为标准型芯片, 耐高温型芯片(105℃), 无极性型芯片, 及钽质芯片等.电解电容器是指在铝、钽、铌、钛等金属的表面采用阳极氧化法生成一薄层氧化物作为电介质，以电解质（常为液体、半液体或胶状的电解液）作为阴极而构成的电容器。
电解电容器的阳极通常采用腐蚀箔或者粉体烧结块结构，其主要特点是单位面积的容量很高，可以做到几万甚至几十万微法的容量,在小型大容量化方面有着其它类电容器无可比拟的优势。
目前工业化生产的电解电容器主要是铝电解电容器和钽电解电容器。
由于构成电解电容器两电极的材料不同，因此有极性的区分，一般极性在壳体上有标注,有时也用引线的长短来表示，长线为正，短线为负,在电路中使用时正、负极不能接错。
当极性被反接或两端所加电压超出规格时因漏电流急剧增大发热，电解液将被气化而爆出,即发生所谓击穿。
电解电容器特性受温度、频率的影响很大。
铝电解电容器铝电解电容器采用铝箔做正极，正极表面生成的氧化铝为介质，电解质为负极。
铝电解电容器制造时是将电解质吸附在吸水性好、拉力强的衬垫上，另外再加一层铝箔作为负极引线，然后与正极铝箔一起卷绕起来放入铝壳或塑料壳中封装。
铝电解电容器单位体积所具有的电容量特别大，可以做到数万微法的大容量，这一点它比其他类型的电容器有不可比拟的优势.铝电解电容器在工作过程中具有"自愈"特性。
不过应注意铝电解电容器经受电击穿后很难完全自愈，即使能勉强使用也极不可靠。
固态电容的分类电容的种类首先要按照介质种类来分。
按介质可分为无机介质电容器、有机介质电容器和电解电容器三大类。
1、无机介质电容器：包括人们熟悉的陶瓷电容以及云母电容，在CPU上我们会经常看到陶瓷电容。
陶瓷电容的综合性能很好，可以应用GHz级别的超高频器件上，比如CPU/GPU。
当然，它的价格也很贵。
2、有机介质电容器：例如薄膜电容器，这类电容经常用在音箱上，其特性是比较精密、耐高温高压。
3、电解电容器：人们所熟知的铝电容，铝电容其实都是电解电容。
如果说电容是电子元器件中最重要和不可取代的元件的话，那么电解电容器又在整个电容产业中占据了半壁江山。
我国电解电容年产量300亿只，且年平均增长率高达30%，占全球电解电容产量的1/3以上。
电解电容的分类，传统的方法都是按阳极材质，比如说铝、钽或者铌。
但这种凭阳极判断电容性能的方法已经过时了，目前决定电解电容性能的关键并不在于阳极，而在于电解质，也就是阴极。
按照阴极材料分类，电解电容器可分为电解液、二氧化锰、TCNQ有机半导体、固体聚合物导体等。
右侧是一个简单的、并不完整的电容分类表，主要列举了一些在板卡设备上最常见的电容类型，通过这个直观的树型表可以对电容的分类、命名方式有一个直观的认识。
常用的电容有电解液电容、固态电容和钽电容。
在很多用户的眼中，主板，显卡，工业控制板等产品是否使用固态电容，决定了该板卡是否处于较高的档次。
固态电容这两年在国内技术发展迅速，由原来的SANYO一枝独秀，到现在众多国内，国外品牌争锋天下。
固态电容已经走下了神坛，很多普通的电子，数码产品都大量使用这类产品，图示固态电容类似于常见的铝电解电容，部分可替换，另外有一种固态电容，片状，用于替换普通钽电容。

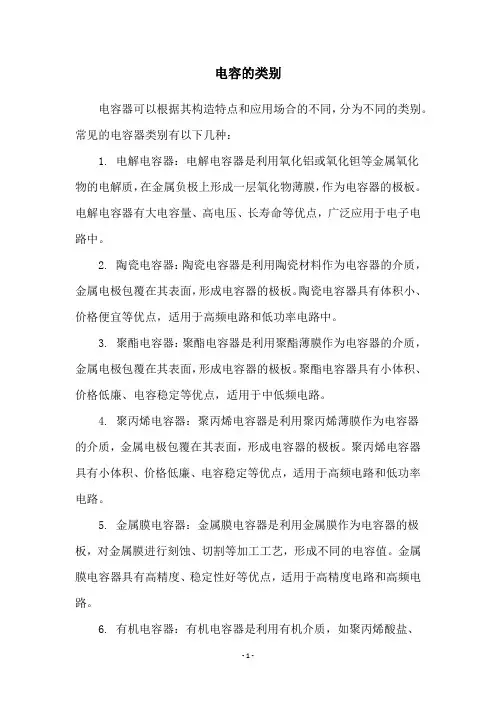

电容的类别
电容器可以根据其构造特点和应用场合的不同，分为不同的类别。
常见的电容器类别有以下几种：
1. 电解电容器：电解电容器是利用氧化铝或氧化钽等金属氧化
物的电解质，在金属负极上形成一层氧化物薄膜，作为电容器的极板。
电解电容器有大电容量、高电压、长寿命等优点，广泛应用于电子电路中。
2. 陶瓷电容器：陶瓷电容器是利用陶瓷材料作为电容器的介质，金属电极包覆在其表面，形成电容器的极板。
陶瓷电容器具有体积小、价格便宜等优点，适用于高频电路和低功率电路中。
3. 聚酯电容器：聚酯电容器是利用聚酯薄膜作为电容器的介质，金属电极包覆在其表面，形成电容器的极板。
聚酯电容器具有小体积、价格低廉、电容稳定等优点，适用于中低频电路。
4. 聚丙烯电容器：聚丙烯电容器是利用聚丙烯薄膜作为电容器
的介质，金属电极包覆在其表面，形成电容器的极板。
聚丙烯电容器具有小体积、价格低廉、电容稳定等优点，适用于高频电路和低功率电路。
5. 金属膜电容器：金属膜电容器是利用金属膜作为电容器的极板，对金属膜进行刻蚀、切割等加工工艺，形成不同的电容值。
金属膜电容器具有高精度、稳定性好等优点，适用于高精度电路和高频电路。
6. 有机电容器：有机电容器是利用有机介质，如聚丙烯酸盐、
聚碳酸酯等作为电容器的介质，金属电极包覆在其表面，形成电容器的极板。
有机电容器具有体积小、价格低廉、电容稳定等优点，适用于中低频电路。
电容的种类分类电容就是两块导体（阳极和阴极）中间夹着一块绝缘体（介质）构成的电子元件，由于其结构的特殊性，所以分类方式也有好多种，通常按照介质、阳极、阴极和工艺这四种分类方式，而且各种分类方式互相交叉重叠，可以说比较混乱：电容的分类很复杂，以上只罗列了板卡中常见的一些类型开始详细介绍各类电容的特性和优缺点。
首先按照介质的不同分为无机电容、有机电容和电解电容三大类：● 无机介质电容器：无机电容主要有陶瓷电容和云母电容，其基本结构就是在陶瓷片或者云母片的两面电镀金属材料比如银，电脑配件中陶瓷电容很常见。
陶瓷电容性质非常稳定、高频性能很好、无极性、耐压、耐热、低阻抗、体积小，综合性能好因此使用非常广泛，它可以应用在GHz级别的超高频器件上，比如军用雷达、电磁干扰发射器等精密仪器，当然CPU、GPU、Chipset表面也只能使用陶瓷电容。
CPU背面、GPU表面和GPU四周PCB上的小颗粒都是陶瓷电容陶瓷电容之所以如此普及，这是因为能够在超高频率下正常工作的也只有陶瓷电容。
所以我们可以看到，在主板CPU插槽四周/背面，显卡GPU四周/背面，还有内存、显存、芯片组、PCI-E插槽等，凡是高频器件周围都会有密密麻麻的陶瓷电容！数字供电主要依靠高性能的多层陶瓷电容但是，陶瓷电容的价格比较昂贵，而且容量有限，因此不适合作为供电模块的滤波电容。
不过近年来随着技术的发展，高档数字供电主控芯片也可以使用大量多层陶瓷电容，这可以让抗干扰能力、稳定性和转换效率都得到大幅提高！薄膜电容的基本构造就是2层聚丙乙烯塑料和2层金属箔膜交替夹杂然后捆绑而成。
这种电容的介质为高分子有机物，所以统称为有机电容，其特点与陶瓷电容类似，无极性、无感、高频特性好、体积小、耐压，但也同样存在容量不大、成本较高的缺点，另外它的介质是有机物，因此耐高温能力一般。
● 电解电容器：电介质的材料除了无机物就是有机物，为什么还会单独分出一个电解电容来呢？这是因为无机电容和有机电容的绝缘材料在生产时就已确定，比如陶瓷、云母、塑料等。

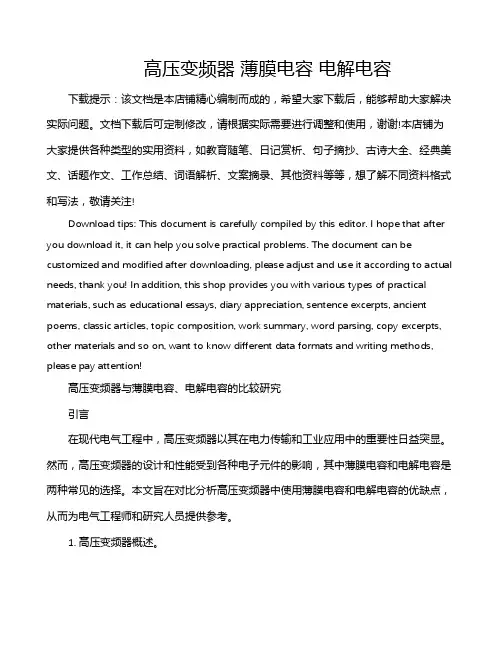

高压变频器薄膜电容电解电容下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高压变频器与薄膜电容、电解电容的比较研究引言在现代电气工程中，高压变频器以其在电力传输和工业应用中的重要性日益突显。
各种电容在音响电路里的优劣表现上一期主要讲了不同品牌的薄膜电容在音响电路里的表现。
下面，我们再来看看电解电容：ELNA carafine:说实话，我不喜欢这个电容，感觉声音太糊太阴沉了，但是据很多老鸟说这个电容用在阴极相当出色。
ELNA SILMIC：很好的电容，清丽自然解析也算出色，不过低频感觉有点过于软脚了Nichicon MUSE：这个电容日本音响里面相当常见，声音清痩解析好，不过高频过于明亮，适合搭配厚声的系统使用。
Nichicon MUSE KZNichicon MUSE KZ：Nichicon的顶极，日本电容也就是从这个级别开始有了高档电容的味道。
KZ整体表现相当出色，甚至有点RIFA 420的感觉，高频延伸依然如整个MUSE系列一样相当出色，但是要普通MUSE润泽不少；中频表现上KZ在细腻顺滑的同时并不显单薄。
可惜该电容的低频也如其他MUSE一样，缺乏力度。
Rubycon BlackGate：地球上最昂贵的电解电容，就是最普通的标准版一颗100u的也要五六十元。
相对于同档次的KZ只要区区五六元，二者差价在10倍以上。
BG的高压大电流版本称之为琴王，一对的价钱往往超过三千，能够买一台不错的功放了。
由于BG的昂贵，我只用过普通版。
不过声音确实独具特色，用在阴极上有种很特别的甜味，初听很普通但听久了就不会再想换别的了。
BHC ALS30ABHC里面最适合音响用的电容，大电流输出，一扫过去BHC的隐晦风格！用在胆机的高压滤波上声音相当的甜美细腻自然顺滑，属于难得的佳品。
声音中性细腻，无论在什么设备上都不会拖系统的后腿，用来作退耦等位置很不错。
RIFA PEG124：在124之前我一直是用BC做退耦的，换了124后感觉其真不是浪得虚名的。
声音比BC要厚实，也更甜美。
但是用在阴极上却有不是那么回事，出来的声音很怪，所以说一个电容是好是坏并不是单看其本身，更多时候还是要看位置和搭配的。
CDE蓝皮高压：用在电源滤波上特色不明显，声音较厚但是很中性，其他的都一般吧，和日系的KMG什么差距不大。

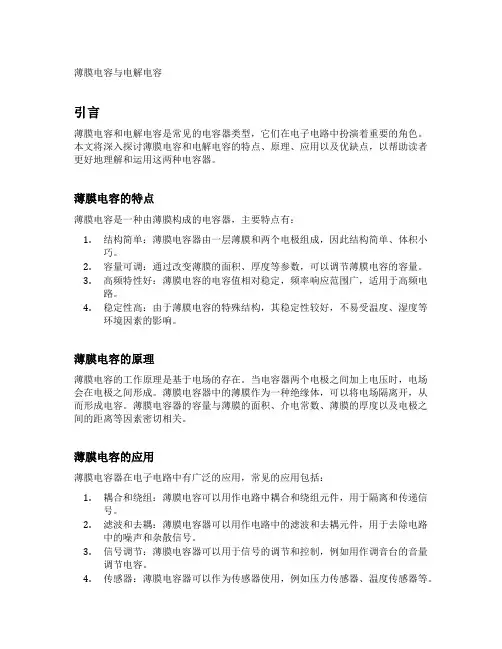

薄膜电容与电解电容引言薄膜电容和电解电容是常见的电容器类型，它们在电子电路中扮演着重要的角色。
本文将深入探讨薄膜电容和电解电容的特点、原理、应用以及优缺点，以帮助读者更好地理解和运用这两种电容器。
薄膜电容的特点薄膜电容是一种由薄膜构成的电容器，主要特点有：1.结构简单：薄膜电容器由一层薄膜和两个电极组成，因此结构简单、体积小巧。
2.容量可调：通过改变薄膜的面积、厚度等参数，可以调节薄膜电容的容量。
3.高频特性好：薄膜电容的电容值相对稳定，频率响应范围广，适用于高频电路。
4.稳定性高：由于薄膜电容的特殊结构，其稳定性较好，不易受温度、湿度等环境因素的影响。
薄膜电容的原理薄膜电容的工作原理是基于电场的存在。
当电容器两个电极之间加上电压时，电场会在电极之间形成。
薄膜电容器中的薄膜作为一种绝缘体，可以将电场隔离开，从而形成电容。
薄膜电容器的容量与薄膜的面积、介电常数、薄膜的厚度以及电极之间的距离等因素密切相关。
薄膜电容的应用薄膜电容器在电子电路中有广泛的应用，常见的应用包括：1.耦合和绕组：薄膜电容可以用作电路中耦合和绕组元件，用于隔离和传递信号。
2.滤波和去耦：薄膜电容器可以用作电路中的滤波和去耦元件，用于去除电路中的噪声和杂散信号。
3.信号调节：薄膜电容器可以用于信号的调节和控制，例如用作调音台的音量调节电容。
4.传感器：薄膜电容器可以作为传感器使用，例如压力传感器、温度传感器等。
薄膜电容器具有以下优点：•结构简单、体积小巧，适用于嵌入式设备和小型电子产品。
•高频特性好，适用于高频电路和射频应用。
•稳定性高，不易受环境因素的影响。
•容量可调，适用于不同应用场景。
然而，薄膜电容器也存在缺点：1.电容值相对较小，不能满足高容量需求。
2.价格相对较高，成本较高。
3.在高电压条件下易出现击穿现象，限制了其在高压应用中的使用。
电解电容的特点电解电容是一种以电解质涂层作为介质的电容器，具有以下特点：1.大容量：电解电容器可以实现较大的电容值，适用于需要高容量的电路设计。
电容分类及用途
电容器根据电介质的不同可以分为以下几类：
1. 电解电容器：其电介质是电解质，常见的有铝电解电容器和钽电解电容器。
用于直流电路的滤波、耦合和解耦等应用，具有电容量大、工作电压高的特点。
2. 陶瓷电容器：其电介质是陶瓷材料，常见的有多层陶瓷电容器和单层陶瓷电容器。
用于高频电路的耦合、解耦、滤波等应用，具有尺寸小、频率响应好的特点。
3. 有机电容器：其电介质是有机材料，常见的有聚丙烯薄膜电容器、聚酯薄膜电容器和聚酰亚胺薄膜电容器。
用于电子仪器、电源供应、通讯设备等领域，具有稳定性好、介质损耗小的特点。
4. 金属膜电容器：其电介质是金属膜，常见的有铝箔电容器和锌箔电容器。
用于电子仪器、测试测量、工业自动化等领域，具有体积小、质量轻、稳定性好的特点。
5. 电解质电容器：其电介质是电解质溶液，常见的有固体电解电容器和固态电解电容器。
用于直流电路的滤波、放大器的耦合等应用，具有频率响应好、漏电流小的特点。
6. 变容电容器：其电容值可以通过调节电压来改变，常见的有电压可变电容器和容性随温度变化的电容器。
用于调节电路的频率、容量和电压等参数。
这些不同类型的电容器在电子元器件中都有着广泛的应用，用于电路设计中的滤波、耦合、解耦、稳压、波形整形、信号调节、存储、调谐等各种功能。
常见电容器如薄膜电容器、电解电容器等的优点与缺点
钽电解电容器
用烧结的钽块作正极，电解质使用固体二氧化锰。
优点：温度特性、频率特性和可靠性均优于普通电解电容器特别是漏电流极小、贮存性良好、寿命长、容量误差小、而且体积小、单位体积下能得到最大的电容电压乘积。
缺点：对脉动电流的耐受能力差，若损坏易呈短路状态。
应用：超小型高可靠机件中。
铝电解电容器
用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成，薄的氧化膜作介质的电容器。
因为氧化膜有单向导电性质，所以电解电容器具有极性。
优点：容量大约0.47μF--10000μF，额定电压6.3--450V，能耐受大的脉动电流。
缺点：容量误差大，泄漏电流大；普通的不适于在高频和低温下应用，不宜使用在25kHz 以上频率。
应用：低频旁路、信号耦合、电源滤波。
薄膜电容器
结构与纸质电容器相似，但用聚脂、聚苯乙烯等低损耗塑材作介质。
优点：频率特性好，介电损耗小。
缺点：不能做成大的容量，耐热能力差。
应用：滤波器、积分、振荡、定时电路。
瓷介电容器
穿心式或支柱式结构瓷介电容器，它的一个电极就是安装螺丝引线电感极小。
优点：频率特性好，介电损耗小，有温度补偿作用。
缺点：不能做成大的容量，受振动会引起容量变化。
应用：特别适于高频旁路。
独石电容器(多层陶瓷电容器)
在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次绕结成一块不可分割的整体，外面再用树脂包封而成。
优点：小体积、大容量、高可靠和耐高温的新型电容器，高介电常数的低频独石电容器也具有稳定的性能，体积极小，Q值高。
缺点：容量误差较大。
应用：噪声旁路、滤波器、积分、振荡电路。
纸介电容器
一般是用两条铝箔作为电极，中间以厚度为0.008～0.012mm的电容器纸隔开重叠卷绕而成。
优点：制造工艺简单，价格便宜，能得到较大的电容量。
缺点：一般在低频电路内，通常不能在高于3～4MHz的频率上运用。
应用：油浸电容器的耐压比普通纸质电容器高，稳定性也好，适用于高压电路。
云母电容器
就结构而言，可分为箔片式及被银式。
被银式电极为直接在云母片上用真空蒸发法或烧渗法
镀上银层而成。
优点：由于消除了空气间隙，温度系数大为下降，电容稳定性也比箔片式高。
频率特性好，Q值高，温度系数小。
缺点：不能做成大的容量。
应用：广泛应用在高频电器中，并可用作标准电容器。
玻璃釉电容器
由一种浓度适于喷涂的特殊混合物喷涂成薄膜而成，介质再以银层电极经烧结而成"独石"结构性能可与云母电容器媲美，能耐受各种气候环境，一般可在200℃或更高温度下工作，额定工作电压可达500V，损耗tgδ0.0005～0.008。
陶瓷电容器
用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。
它又分高频瓷介和低频瓷介两种。
具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。
低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。
这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。
高频瓷介电容器适用于高频电路。
