电解电容颜色的意义

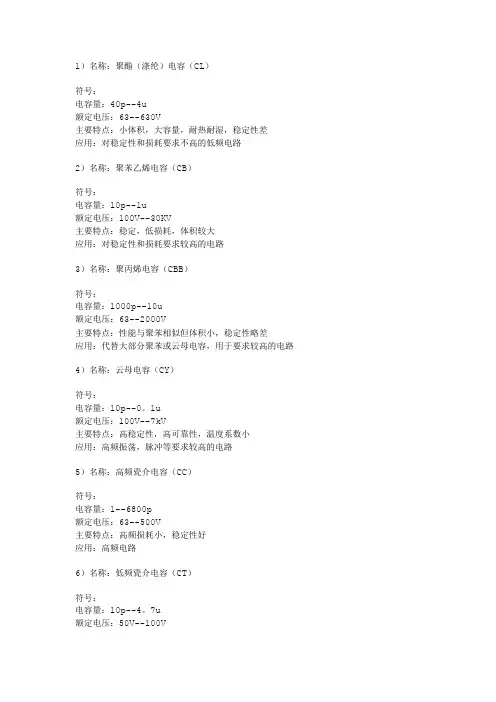

1）名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路2）名称：聚苯乙烯电容（CB）符号：电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路3）名称：聚丙烯电容（CBB）符号：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路4）名称：云母电容（CY）符号：电容量：10p--0。

1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路5）名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路6）名称：低频瓷介电容（CT）符号：电容量：10p--4。

7u额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路7）名称：玻璃釉电容（CI）符号：电容量：10p--0。

1u额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路8）名称：铝电解电容符号：电容量：0。

47--10000u额定电压：6。

3--450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等9）名称：钽电解电容（CA）铌电解电容（CN）符号：电容量：0。

1--1000u额定电压：6。

3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容10）名称：空气介质可变电容器符号：可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等11）名称：薄膜介质可变电容器符号：可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等12）名称：薄膜介质微调电容器符号：可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿13）名称：陶瓷介质微调电容器符号：可变电容量：0。

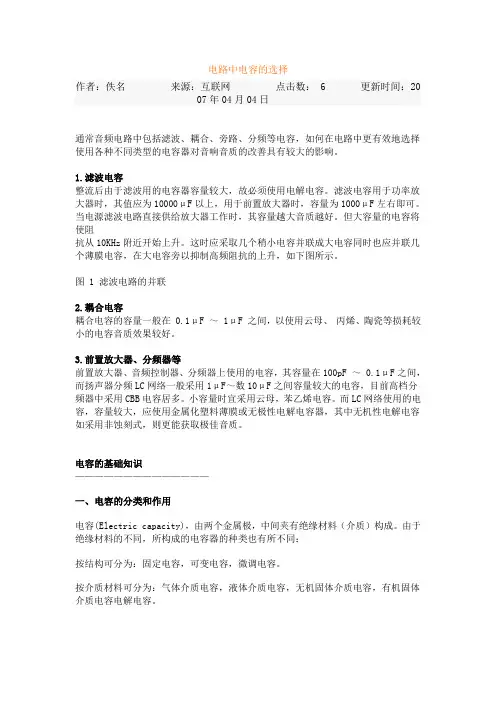

电路中电容的选择作者：佚名来源：互联网点击数： 6 更新时间：2007年04月04日通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。

1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。

滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可。

当电源滤波电路直接供给放大器工作时，其容量越大音质越好。

但大容量的电容将使阻抗从10KHz附近开始上升。

这时应采取几个稍小电容并联成大电容同时也应并联几个薄膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。

图 1 滤波电路的并联2.耦合电容耦合电容的容量一般在 0.1μF ～ 1μF 之间，以使用云母、丙烯、陶瓷等损耗较小的电容音质效果较好。

3.前置放大器、分频器等前置放大器、音频控制器、分频器上使用的电容，其容量在100pF ～ 0.1μF之间，而扬声器分频LC网络一般采用1μF～数10μF之间容量较大的电容，目前高档分频器中采用CBB电容居多。

小容量时宜采用云母，苯乙烯电容。

而LC网络使用的电容，容量较大，应使用金属化塑料薄膜或无极性电解电容器，其中无机性电解电容如采用非蚀刻式，则更能获取极佳音质。

电容的基础知识——————————————一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。

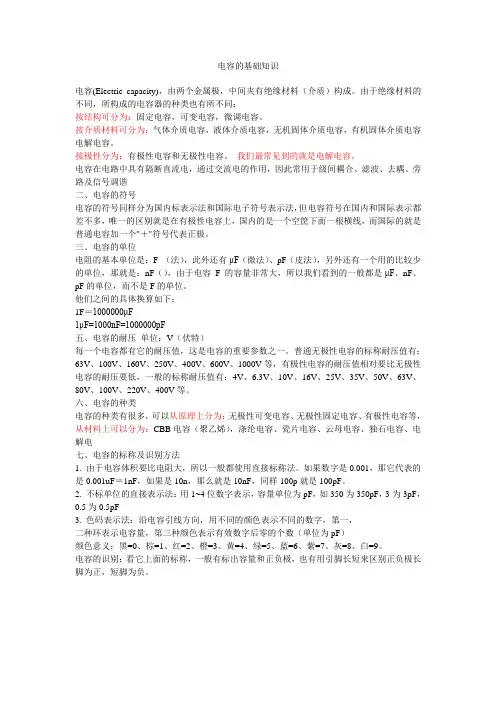

电容的基础知识电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。

三、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。

他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF五、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。

普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

六、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电七、电容的标称及识别方法1. 由于电容体积要比电阻大，所以一般都使用直接标称法。

如果数字是0.001，那它代表的是0.001uF＝1nF，如果是10n，那么就是10nF，同样100p就是100pF。

电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。

下表是各种电容的优缺点：各种电容的优缺点极性名称制作优点缺点无无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。

无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。

无CBB电容2层聚乙烯塑料和2层金属箔交替夹杂然后捆绑而成。

有感，其他同上。

无瓷片电容薄瓷片两面渡金属膜银而成。

体积小，耐压高，价格低，频率高（有一种是高频电容）易碎！容量低无云母电容云母片上镀两层金属薄膜容易生产，技术含量低。

体积大，容量小，（几乎没有用了）无独石电容体积比CBB更小，其他同CBB，有感有电解电容两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中。

容量大。

高频特性不好。

有钽电容用金属钽作为正极，在电解质外喷上金属作为负极。

稳定性好，容量大，高频特性好。

造价高。

（一般用于关键地方））名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路2）名称：聚苯乙烯电容（CB）符号：电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路3）名称：聚丙烯电容（CBB）符号：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路4）名称：云母电容（CY）符号：电容量：10p--0。

1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路5）名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路6）名称：低频瓷介电容（CT）符号：电容量：10p--4。

一、电阻的识别电阻是最常用的元件，特别是色环电阻，真是无处不在，如何识别色环电阻成了难点，下面我们就来介绍一下色环电阻的识别技术和电容识别技术。

小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。

电阻阻值的单位是欧姆。

一、色环电阻识别技术电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K下面详细说明：色环电阻分为四色环和五色环，先说四色环。

顾名思义，就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字，如下：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差2、色环电阻位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。

例如：电阻色环识别：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5%即阻值为：15X100=1500欧=1.5千欧=1.5K还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了）例如：有电阻：黄紫红澄棕<色环电阻识别图>前三位数字是：472第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）。

电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。

三、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。

他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF四、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。

普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

五、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。

下面是各种电容的优缺点：无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。

无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。

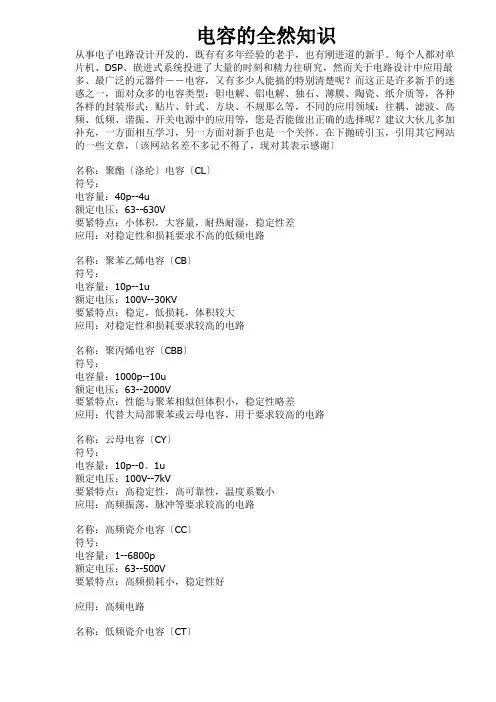

电容的全然知识从事电子电路设计开发的，既有有多年经验的老手，也有刚进道的新手。

每个人都对单片机、DSP、嵌进式系统投进了大量的时刻和精力往研究，然而关于电路设计中应用最多、最广泛的元器件－－电容，又有多少人能搞的特别清楚呢？而这正是许多新手的迷惑之一，面对众多的电容类型：钽电解、铝电解、独石、薄膜、陶瓷、纸介质等，各种各样的封装形式：贴片、针式、方块、不规那么等，不同的应用领域：往耦、滤波、高频、低频、谐振、开关电源中的应用等，您是否能做出正确的选择呢？建议大伙儿多加补充，一方面相互学习，另一方面对新手也是一个关怀。

在下抛砖引玉，引用其它网站的一些文章，〔该网站名差不多记不得了，现对其表示感谢〕名称：聚酯〔涤纶〕电容〔CL〕符号：电容量：40p--4u额定电压：63--630V要紧特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容〔CB〕符号：电容量：10p--1u额定电压：100V--30KV要紧特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容〔CBB〕符号：电容量：1000p--10u额定电压：63--2000V要紧特点：性能与聚苯相似但体积小，稳定性略差应用：代替大局部聚苯或云母电容，用于要求较高的电路名称：云母电容〔CY〕符号：电容量：10p--0。

1u额定电压：100V--7kV要紧特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容〔CC〕符号：电容量：1--6800p额定电压：63--500V要紧特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容〔CT〕符号：电容量：10p--4。

7u额定电压：50V--100V要紧特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容〔CI〕符号：电容量：10p--0。

1u额定电压：63--400V要紧特点：稳定性较好，损耗小，耐高温〔200度〕应用：脉冲、耦合、旁路等电路名称：铝电解电容符号：电容量：0。

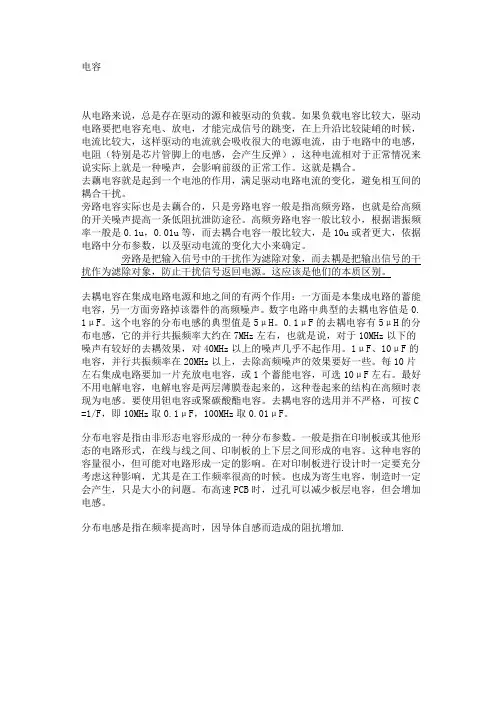

电容从电路来说，总是存在驱动的源和被驱动的负载。

如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。

这就是耦合。

去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。

旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。

高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10u或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。

旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。

这应该是他们的本质区别。

去耦电容在集成电路电源和地之间的有两个作用：一方面是本集成电路的蓄能电容，另一方面旁路掉该器件的高频噪声。

数字电路中典型的去耦电容值是0. 1μF。

这个电容的分布电感的典型值是5μH。

0.1μF的去耦电容有5μH的分布电感，它的并行共振频率大约在7MHz左右，也就是说，对于10MHz以下的噪声有较好的去耦效果，对40MHz以上的噪声几乎不起作用。

1μF、10μF的电容，并行共振频率在20MHz以上，去除高频噪声的效果要好一些。

每10片左右集成电路要加一片充放电电容，或1个蓄能电容，可选10μF左右。

最好不用电解电容，电解电容是两层薄膜卷起来的，这种卷起来的结构在高频时表现为电感。

要使用钽电容或聚碳酸酯电容。

去耦电容的选用并不严格，可按C =1/F，即10MHz取0.1μF，100MHz取0.01μF。

分布电容是指由非形态电容形成的一种分布参数。

一般是指在印制板或其他形态的电路形式，在线与线之间、印制板的上下层之间形成的电容。

1 名称:聚酯(涤纶电容(CL符号:电容量:40p--4u额定电压:63--630V主要特点:小体积,大容量,耐热耐湿,稳定性差应用:对稳定性和损耗要求不高的低频电路2 名称:聚苯乙烯电容(CB符号:电容量:10p--1u额定电压:100V--30KV主要特点:稳定,低损耗,体积较大应用:对稳定性和损耗要求较高的电路3 名称:聚丙烯电容(CBB符号:电容量:1000p--10u额定电压:63--2023V主要特点:性能与聚苯相像但体积小,稳定性略差应用:代替大局部聚苯或云母电容,用于要求较高的电路4 名称:云母电容(CY 符号:电容量:10p--0。

1u额定电压:100V--7kV主要特点:高稳定性,高牢靠性,温度系数小应用:高频振荡,脉冲等要求较高的电路5名称:高频瓷介电容(CC符号:电容量:1--6800p额定电压:63--500V主要特点:高频损耗小,稳定性好应用:高频电路6名称:低频瓷介电容(CT符号:电容量:10p--4。

7u额定电压:50V--100V主要特点:体积小,价廉,损耗大,稳定性差应用:要求不高的低频电路7名称:玻璃釉电容(CI符号:电容量:10p--0。

1u额定电压:63--400V主要特点:稳定性较好,损耗小,耐高温(200 度应用:脉冲、耦合、旁路等电路8名称:铝电解电容符号:电容量:0。

47--10000u额定电压:6。

3--450V主要特点:体积小,容量大,损耗大,漏电大应用:电源滤波,低频耦合,去耦,旁路等9名称:钽电解电容(CA 铌电解电容(CN符号:电容量:0。

1--1000u额定电压:6。

3--125V主要特点:损耗、漏电小于铝电解电容应用:在要求高的电路中代替铝电解电容10 名称:空气介质可变电容器符号:可变电容量:100--1500p主要特点:损耗小,效率高;可依据要求制成直线式、直线波长式、直线频率式及对数式等应用:电子仪器,播送电视设备等11 名称:薄膜介质可变电容器符号:可变电容量:15--550p主要特点:体积小,重量轻;损耗比空气介质的大应用:通讯,播送接收机等12名称:薄膜介质微调电容器符号:可变电容量:1--29p主要特点:损耗较大,体积小应用:收录机,电子仪器等电路作电路补偿13名称:陶瓷介质微调电容器符号:可变电容量:0。

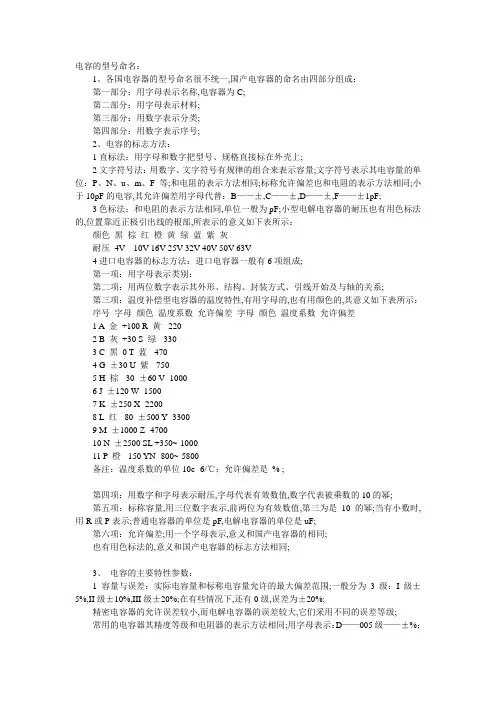

电容的型号命名：1、各国电容器的型号命名很不统一,国产电容器的命名由四部分组成：第一部分：用字母表示名称,电容器为C;第二部分：用字母表示材料;第三部分：用数字表示分类;第四部分：用数字表示序号;2、电容的标志方法：1直标法：用字母和数字把型号、规格直接标在外壳上;2文字符号法：用数字、文字符号有规律的组合来表示容量;文字符号表示其电容量的单位：P、N、u、m、F等;和电阻的表示方法相同;标称允许偏差也和电阻的表示方法相同;小于10pF的电容,其允许偏差用字母代替：B——±,C——±,D——±,F——±1pF;3色标法：和电阻的表示方法相同,单位一般为pF;小型电解电容器的耐压也有用色标法的,位置靠近正极引出线的根部,所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 10V 16V 25V 32V 40V 50V 63V4进口电容器的标志方法：进口电容器一般有6项组成;第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系;第三项：温度补偿型电容器的温度特性,有用字母的,也有用颜色的,其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A 金+100 R 黄-2202 B 灰+30 S 绿-3303 C 黑0 T 蓝-4704 G ±30 U 紫-7505 H 棕-30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红-80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙-150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是% ;第四项：用数字和字母表示耐压,字母代表有效数值,数字代表被乘数的10的幂;第五项：标称容量,用三位数字表示,前两位为有效数值,第三为是10的幂;当有小数时,用R或P表示;普通电容器的单位是pF,电解电容器的单位是uF;第六项：允许偏差;用一个字母表示,意义和国产电容器的相同;也有用色标法的,意义和国产电容器的标志方法相同;3、电容的主要特性参数：1 容量与误差：实际电容量和标称电容量允许的最大偏差范围;一般分为3级：I级±5%,II级±10%,III级±20%;在有些情况下,还有0级,误差为±20%;精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级;常用的电容器其精度等级和电阻器的表示方法相同;用字母表示：D——005级——±%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%;2 额定工作电压：电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压;对于结构、介质、容量相同的器件,耐压越高,体积越大;3温度系数：在一定温度范围内,温度每变化1℃,电容量的相对变化值;温度系数越小越好;4绝缘电阻：用来表明漏电大小的;一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆;电解电容的绝缘电阻一般较小;相对而言,绝缘电阻越大越好,漏电也小;5损耗：在电场的作用下,电容器在单位时间内发热而消耗的能量;这些损耗主要来自介质损耗和金属损耗;通常用损耗角正切值来表示;6 频率特性：电容器的电参数随电场频率而变化的性质;在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小;损耗也随频率的升高而增加;另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能;所有这些,使得电容器的使用频率受到限制;不同品种的电容器,最高使用频率不同;小型云母电容器在250MHZ以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ;2、电容品种聚酯涤纶电容CL符号：电容量：40p--4u额定电压：63--630V主要特点：小体积,大容量,耐热耐湿,稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容CB符号：电容量：10p--1u额定电压：100V--30KV主要特点：稳定,低损耗,体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容CBB符号：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小,稳定性略差应用：代替大部分聚苯或云母电容,用于要求较高的电路名称：云母电容CY符号：电容量：10p--0;1u额定电压：100V--7kV主要特点：高稳定性,高可靠性,温度系数小应用：高频振荡,脉冲等要求较高的电路名称：高频瓷介电容CC符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小,稳定性好应用：高频电路名称：低频瓷介电容CT符号：电容量：10p--4;7u额定电压：50V--100V主要特点：体积小,价廉,损耗大,稳定性差应用：要求不高的低频电路名称：玻璃釉电容CI符号：电容量：10p--0;1u额定电压：63--400V主要特点：稳定性较好,损耗小,耐高温200度应用：脉冲、耦合、旁路等电路名称：铝电解电容符号：电容量：0;47--10000u额定电压：6;3--450V主要特点：体积小,容量大,损耗大,漏电大应用：电源滤波,低频耦合,去耦,旁路等名称：但电解电容CA铌电解电容CN 符号：电容量：0;1--1000u额定电压：6;3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容名称：空气介质可变电容器符号：可变电容量：100--1500p主要特点：损耗小,效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器,广播电视设备等名称：薄膜介质可变电容器符号：可变电容量：15--550p主要特点：体积小,重量轻；损耗比空气介质的大应用：通讯,广播接收机等名称：薄膜介质微调电容器符号：可变电容量：1--29p主要特点：损耗较大,体积小应用：收录机,电子仪器等电路作电路补偿名称：陶瓷介质微调电容器符号：可变电容量：0;3--22p主要特点：损耗较小,体积较小应用：精密调谐的高频振荡回路独石电容最大的缺点是温度系数很高,做振荡器的稳漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了.独石电容的特点：电容量大、体积小、可靠性高、电容量稳定,耐高温耐湿性好等;应用范围：广泛应用于电子精密仪器;各种小型电子设备作谐振、耦合、滤波、旁路;容量范围：耐压：二倍额定电压;里面说独石又叫多层瓷介电容,分两种类型,1型性能挺好,但容量小,一般小于0;2U,另一种叫II型,容量大,但性能一般;就温漂而言：独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小;就价格而言：钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q 值较高,也稍贵;①铝电解电容与钽电解电容铝电解电容的容体比较大,串联电阻较大,感抗较大,对温度敏感;它适用于温度变化不大、工作频率不高不高于25kHz的场合,可用于低频滤波;铝电解电容具有极性,安装时必须保证正确的极性,否则有爆炸的危险;与铝电解电容相比,钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势;但是,它的工作电压较低;②纸介电容和聚酯薄膜电容其容体比较小,串联电阻小,感抗值较大;它适用于电容量不大、工作频率不高如1MHz以下的场合,可用于低频滤波和旁路;使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响;③云母和陶瓷电容其容体比很小,串联电阻小,电感值小,频率/容量特性稳定;它适用于电容量小、工作频率高频率可达500MHz的场合,用于高频滤波、旁路、去耦;但这类电容承受瞬态高压脉冲能力较弱,因此不能将它随便跨接在低阻电源线上,除非是特殊设计的;④聚苯乙烯电容器其串联电阻小,电感值小,电容量相对时间、温度、电压很稳定;它适用于要求②纸介电容和聚酯薄膜电容其容体比较小,串联电阻小,感抗值较大;它适用于电容量不大、工作频率不高如1MHz以下的场合,可用于低频滤波和旁路;使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响;③云母和陶瓷电容其容体比很小,串联电阻小,电感值小,频率/容量特性稳定;它适用于电容量小、工作频率高频率可达500MHz的场合,用于高频滤波、旁路、去耦;但这类电容承受瞬态高压脉冲能力较弱,因此不能将它随便跨接在低阻电源线上,除非是特殊设计的;④聚苯乙烯电容器其串联电阻小,电感值小,电容量相对时间、温度、电压很稳定;它适用于要求频。

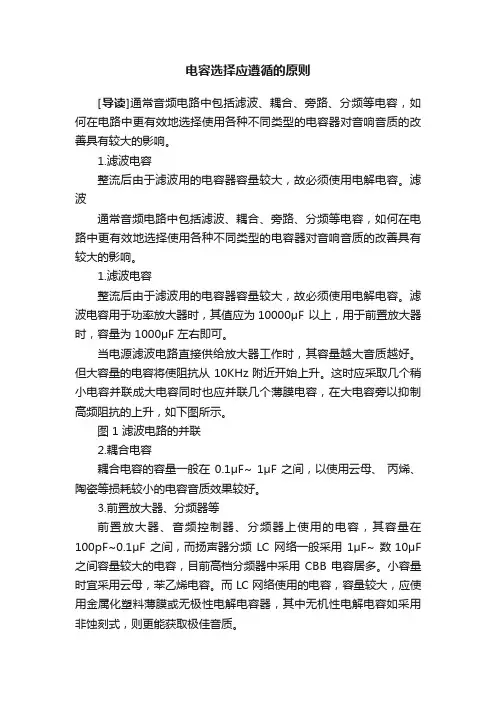

电容选择应遵循的原则[导读]通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。

1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。

滤波通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。

1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。

滤波电容用于功率放大器时，其值应为10000μF 以上，用于前置放大器时，容量为1000μF 左右即可。

当电源滤波电路直接供给放大器工作时，其容量越大音质越好。

但大容量的电容将使阻抗从 10KHz 附近开始上升。

这时应采取几个稍小电容并联成大电容同时也应并联几个薄膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。

图 1 滤波电路的并联2.耦合电容耦合电容的容量一般在0.1μF~ 1μF 之间，以使用云母、丙烯、陶瓷等损耗较小的电容音质效果较好。

3.前置放大器、分频器等前置放大器、音频控制器、分频器上使用的电容，其容量在100pF~0.1μF 之间，而扬声器分频LC 网络一般采用1μF~ 数10μF 之间容量较大的电容，目前高档分频器中采用 CBB 电容居多。

小容量时宜采用云母，苯乙烯电容。

而 LC 网络使用的电容，容量较大，应使用金属化塑料薄膜或无极性电解电容器，其中无机性电解电容如采用非蚀刻式，则更能获取极佳音质。

电容的基础知识——————————————一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

电容的分类和作用一、电容的作用和分类电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐三、电容的单位电阻的基本单位是：F（法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容F的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。

他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。

五、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。

普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

六、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。

下表是各种电容的优缺点：各种电容的优缺点：极性名称制作优点缺点无无感CBB电容2层聚丙乙烯塑料和无感，高频特性不适合做大容量，2层金属箔交替夹杂好，体积较小价格比较高然后捆绑而成。
