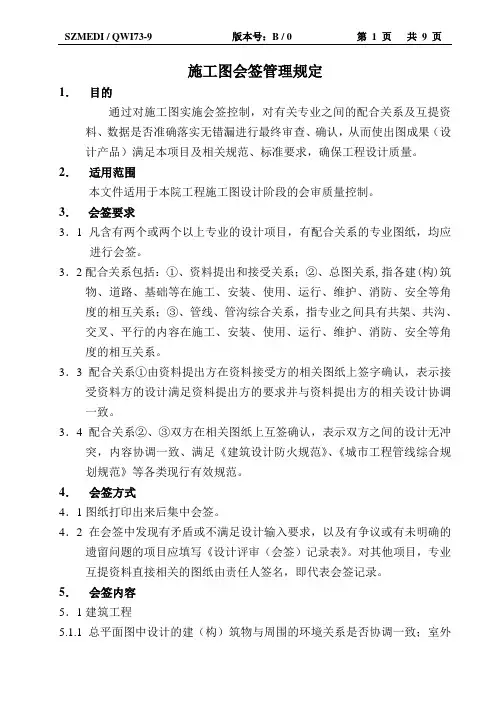

施工图会签管理规定
1．目的
通过对施工图实施会签控制，对有关专业之间的配合关系及互提资料、数据是否准确落实无错漏进行最终审查、确认，从而使出图成果（设计产品）满足本项目及相关规范、标准要求，确保工程设计质量。
2．适用范围
本文件适用于本院工程施工图设计阶段的会审质量控制。
3．会签要求
3．1凡含有两个或两个以上专业的设计项目，有配合关系的专业图纸，均应进行会签。
3．2配合关系包括：①、资料提出和接受关系；②、总图关系,指各建(构)筑物、道路、基础等在施工、安装、使用、运行、维护、消防、安全等角度的相互关系；③、管线、管沟综合关系，指专业之间具有共架、共沟、交叉、平行的内容在施工、安装、使用、运行、维护、消防、安全等角度的相互关系。
3．3配合关系①由资料提出方在资料接受方的相关图纸上签字确认，表示接受资料方的设计满足资料提出方的要求并与资料提出方的相关设计协调一致。
3．4配合关系②、③双方在相关图纸上互签确认，表示双方之间的设计无冲突，内容协调一致、满足《建筑设计防火规范》、《城市工程管线综合规划规范》等各类现行有效规范。
4．会签方式
4．1图纸打印出来后集中会签。
4．2在会签中发现有矛盾或不满足设计输入要求，以及有争议或有未明确的遗留问题的项目应填写《设计评审（会签）记录表》。
对其他项目，专业互提资料直接相关的图纸由责任人签名，即代表会签记录。
5．会签内容
5．1建筑工程
总平面图中设计的建（构）筑物与周围的环境关系是否协调一致；室外管线与外部管网的衔接是否矛盾；基础平面图、各层平面图、剖面图（立面图）详图等设计内容与相关专业之间是否矛盾。
建筑专业图/文：
在本专业自校、核对建筑设计是否满足本专业功能、设计规范和安全卫生的要求的基础上，公用专业检查公用设施的用房、用地，管道井，
预留面积，安装、操作、维修空间，安装预留洞，门窗尺寸，隔断标高，屋面、地面、楼面坡度。
结构专业检查梁、柱、板、墙截面尺寸是否在建筑平立剖上得到正确的表示或反映，形状、位置尺寸、标高是否正确，构件和特构是否与门窗相互干涉，门洞和通过尺寸。
结构专业图/文：
建筑专业检查结构构件形状尺寸是否满足建筑功能要求，核对是否与建筑平立剖面图协调一致，核对梁、柱、板、墙等构件的截面尺寸与建筑专业有无矛盾，有无柱子立在通道上、楼梯梁碰头、门窗不能开启、柱间支撑与通道干涉、地梁碰地沟等问题，楼梯要求的预留洞，预埋件、坑、沟、井等是否满足要求；公用设备专业检查所用平台、基础、梁、沟坑、预留孔洞、预埋件的位置、形状、标高、尺寸，核对所提资料是否得到正确实现，墙、梁、板、基础的管道路径是否畅通，是否满足本专业设计功能和规范要求。
梁、柱、板、墙等构件的截面尺寸，与建筑专业有无矛盾。
设备专业图/文：
总图专业检查各种公用管线对外接口位置坐标、尺寸，对内各用户接口位置坐标，管线走向布置，管线与总图范围内建筑物、构筑物、道路、铁路、运输通廊、通道等有无干涉，管线之间相互有无干涉干扰，管线支架与道路和出入口有无干涉等。
核对是否与总平面图布置协调一致，是否符合总图设计功能和规范要求。
建筑专业检查各层平面图、标高等是否与本专业协调一致，设计内容是否满足建筑功能要求。
结构专业检查各专业设备、管线是否与梁、柱、板、墙等构件干涉。
公用专业之间核对各专业互提技术要求是否得以满足，设备、管道等在平面上和竖向上是否无矛盾；各专业共用的井道、支架等是否满足要求，管线之间的水平和垂直距离是否满足规范要求。
5．2市政工程
道路专业图/文：
桥梁专业检查道路平面、断面是否与本专业协调；管道专业检查提出的管、沟在横断面上的位置等是否得到实现并满足水平、垂直间距要求。
桥梁专业图/文：
道路专业检查提供的平面、纵、横断面图是否在桥梁专业图中表达正确；管道专业检查提出的预留空间，管道、管井、管沟在材料、管径、
数量、组合方式、横断面尺寸、布置的位置等是否得到满足，电气专业检查灯杆予埋螺栓的位置、数量等是否满足要求。
管线专业图/文：
道路专业检查管线专业平、纵、横断面是否与本专业协调一致，交通信号预埋管是否满足交通信号设置的要求；桥梁专业检查设置在桥梁上的各专业管线、灯杆是否与本专业一致；管线专业检查各专业管线平面布置及高程是否协调，各管线间垂直间距、水平间距是否满足规范要求，各管、沟、涵是否与各类井、基础冲突，平面布置及高程是否协调一致。
隧道专业图/文：
道路专业检查隧道总平面、隧道结构平面、横断面与本专业是否协调一致，管道专业检查隧道总平面、隧道结构平面、横断面是否满足管道的敷设要求。
其它：
给排水专业检查过水箱涵、隧道（结构）布置图是否符合本专业提出的要求。
道路专业检查人行箱涵（结构）布置图是否与本专业协调。
相关管道专业检查顶管工程布置图是否满足本专业要求。
6．会签的责任及质量要求
6．1专业内部配合关系的协调由各专业负责人负责，并由各专业负责人统一代表本专业在发生配合关系的其它专业图纸上签字。
6．2专业负责人应主动将绘制的设计图纸提交给有配合关系的专业负责人进行会签。
6．3有关专业负责人有责任检查、核对提交来会签的图纸，确认能满足本专业设计的要求，与本专业设计协调。
6．4专业负责人因故不能进行会签，专业负责人应指定人员代行会签。
6．5会签图纸时，发现问题原则上按下列方式协商解决，且图纸经修改达到要求后方能签字：
（1）临时管避让永久管；
（2）次要管让主干管；
（3）易弯曲管让不易弯曲的管；
（4）非重力自流管让重力自流管；
（5）柔性结构管让刚性结构管；
（6）小口径管让大口径管；
（7）)拟建设管让已建设管；
（8）技术要求低的管让技术要求高的管。
6．6会签引起的设计修改或变更，设计人应及时通知有关专业的设计人，以便作相应的变更，并应报告审核人和项目负责人。
6．7会签双方产生争执，由项目负责人裁决。
6．8项目负责人督促会签的正确执行。
7．会签的检查/监督
7．1项目负责人检查各专业图纸上的会签是否齐全，不全者不予签字。
7．2审定人在签字前抽查是否会签，一旦发现漏签则不予签字，发回有关人员。
7．3总师办在每年的施工图抽查中，将图纸会签作为一项重要内容来检查，未会签的，记录在《设计成品抽查报告单》上。
8．责任划分
由于图纸会签不仔细，或未会签造成质量事故时，按下列原则划分责任：8．1图纸未提交有关专业会签，由专业负责人负主要责任。
8．2图纸经提资料方会签，发生了未满足互提资料要求而引起的设计质量问题，由会签方负主要责任。
附：
所有专业纵断面只需在会签时按照会签应检查的内容进行检查，不需在图
纸上进行会签签名，签名均在各专业相关平面图会签栏内。
下面以我院常见市政工程设计类型为例，列出设计图名与应进行会签的相关专业，供会签工作参考。
桥梁工程：
注：1、“○”表示一般会发生配合关系，通常应进行会签检查；“●”表示有可能发生配合关系，有关系时则应进行会签检查，最终会签均只在相关
专业平面图会签栏内签名，亦即认可纵断面图相关会签检查内容。
2、箱涵、隧道、道路桥梁、人行天桥包括独立的项目或附属于道路工程、
给排水工程的子项。
▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁
附加说明：
本规定由总师室负责解释。
建筑工程。
