柱下独立基础的设计计算

独⽴基础设计计算-带公式1 柱下扩展基础1．1 基础编号:　#8-31．2 地基承载⼒特征值　1．2．1 计算公式：《建筑地基基础设计规范》（GB 50007－2002）　fa ＝ fak + ηb * γ * (b - 3) + ηd * γm * (d - 0.5) （式 5.2.4）式中：fak ＝270.00kPaηb ＝0.00ηd ＝ 4.40基底以下γ＝10.00kN/m基底以上γm ＝17.50kN/mb = 1.80md = 1.70m当 b ＝ 1.500m ＜ 3m 时，按 b ＝ 3m　1．2．2 代⼊（式 5.2.4）有：修正后的地基承载⼒特征值 :fa ＝ 362.40kPa1．2．3天然地基基础抗震验算时，地基⼟抗震承载⼒按《建筑抗震设计规范》（GB 50011－2001）（式 4.2.3）调整：　地基⼟抗震承载⼒提⾼系数ξa = 1.30faE ＝ξa * fa ＝471.12kPa 1．3 基本资料　1．3．1柱⼦⾼度（X ⽅向）hc ＝500.00mm 柱⼦宽度（Y ⽅向）bc ＝500.00mm 1．3．2 柱下扩展基础计算(绿⾊为需输⼊数据，红⾊为计算结果)估算需要基础底⾯积A0=Nk/(fa-γm*ds)= 3.04m1．3．3基础底⾯宽度（X⽅向）b ＝1800.00mm底⾯长度（Y⽅向）L=2400.00mm基础根部⾼度 H ＝1000.00mm1．3．3 X 轴⽅向截⾯⾯积 Acb ＝ h1 * b + (b + hc + 100) * (H - h1) / 2 ＝ 0.45m Y 轴⽅向截⾯⾯积 Acl ＝ h1 * l + (l + bc + 100) * (H - h1) / 2 ＝ 0.45m1．3．4 基础宽⾼⽐　基础柱边宽⾼⽐： (b - hc) / 2 / H ＝0.65≤ 2(L - bc) / 2 / H ＝0.95≤ 21．4 控制内⼒　1．4．11．5 轴⼼荷载作⽤下　pk ＝ (Fk + Gk) / A （式 5.2.2-1）　pk = 269.86kPa≤ faE，满⾜要求，OK!******************************************************************************* 1．6 偏⼼荷载作⽤下 *pkmax ＝ (Fk + Gk) / A + mk / W(⽤于e≤[e])（式 5.2.2-2） * Pkmax= 2/3*(Fk+Gk)/(b*ay)(⽤于e>[e]) （式 5.2.2-4） *pkmin ＝ (Fk + Gk) / A - mk / W （式 5.2.2-3） ******************************************************************************** X⽅向计算偏⼼矩ex ＝ mky / (Fk + Gk) ＝0.063max=b/2-ex=0.837m[ey]=b/6=0.300mex≤ [ex]基础底⾯抵抗矩Wx ＝ L *b *b / 6 ＝ 1.296mpkmaxX ＝326.42kPa ≤ 1.2*faE ,满⾜要求。

柱下独立基础设计1.1 设计资料 1.1.1 本工程地质条件：第一层土：城市杂填土 厚0-0.5m第二层土：红粘土 厚3-4.0m ，垂直水平分布较均匀，可塑状态，中等压缩性，地基承载力特征值fak=200Kpa第三层土：强风化灰岩0-0.5m ，fak=1200 Kpa第四层土：中风化灰岩 fak=3000 Kpa由于结构有两层地下室，地下室层高4.5m ，采用柱下独立基础，故选中风化灰岩作为持力层。

对于中风化岩石，不需要要对其进行宽度和深度修正，故a f =ak f =3000 Kpa 。

1.1.2 材料信息：本柱下独立基础采用C 40混凝土，HRB400级钢筋。

差混凝土规范知： C45混凝土：t f =1.80N/mm ² , c f =21.1 N/mm ²HRB400级钢筋：y f =360 N/mm ²1.2 计算简图独立基础计算简图如下：1.3 基础埋深的确定基础埋深：d=1.5m1.4 基顶荷载的确定由盈建科输出信息得到柱的内力设计值：M=97.68KN ⋅m N=15896.7 KN V=55.48KN对应的弯矩、轴力、剪力标准值：M k =M/1.35=97.68/1.35=72.36KN ⋅mN k =N/1.35=15896.7/1.35=11775.33 KNV k =V/1.35=55.48/1.35=41.10 KN1.5 初步估算基底面积A 05.120300011775.33⨯-=⋅-≥d r f F G a k =3.96m ² 0061.033.1177536.72===k k N M e m=6.1 mm 比较小 由于偏心不大，基底底面积按20%增大，即：A=1.2A 0=1.2x3.96=4.752m ²初步选择基础底面积为：A=lxb=2.2x2.2=4.84 m ²> 4.752 m ² 且b=2.5m<3.0m ，故不再需要对a f 进行修正1.6 验算持力层地基承载力基础和回填土重为：G k =A d r G ⋅⋅=20x1.5x4.84=145.2KN偏心距为：011.02.14533.117754.110.4136.72=+⨯+=+=k k k k G F M e m (l/6=2.2/6=0.37 m) 即P min ⋅k > 0 ，满足基底最大压力：)61(max le A G F P k kk ++=⋅ )2.2011.061(84.42.14533.11775⨯++= 81.2536= KPa<1.2a f =1.2x3000=3600 KPa 故满足最后确定该基础地面边长为lxb=2.2mx2.2m1.7 基础冲切验算1.7.1 计算基底反力偏心距为：011.07.158964.148.5568.970=⨯+==⋅F M e n m 基础边缘处的最大和最小净反力：)61(0min max le lb F P n n n ⋅⋅⋅+=)2.2011.061(2.22.27.15896⨯±⨯⨯=98.3382= KPa3185.91 KPa1.7.2 柱边基础截面抗冲切验算 l=2.2m,b=2.2m ，m a m b a c c t 1.1,1.1===， 基础初定为高度为：h=1400mm ， mm h 1350205.04014000=⨯--=（有垫层40mm ） 冲切作用面积：8.0)35.121.122.2()22(0-=--=--=h a l A c l m ² <0 故基础在冲切椎体范围以内，不考虑冲切验算 根据《地基基础规范》8.2.9条，当b<02h b c +时，应验算柱与基础交接处的截面受剪 承载力：s V <07.0A f t hs β(88.0)1350800()800(4/14/10===h hs β) 07.0A f t hs β=0.7x0.88x1.71x103x4.84=5098.26KN s V =(3382.98+3185.91)/2x2.5x(1.1-0.55)=4516.11 KN <5098.26KN 故抗剪满足要求。

1 柱下扩展基础1．1 基础编号:　#8-31．2 地基承载力特征值　1．2．1 计算公式：《建筑地基基础设计规范》（GB 50007－2002）　fa ＝ fak + ηb * γ * (b - 3) + ηd * γm * (d - 0.5) （式 5.2.4）式中：fak ＝270.00kPa ηb ＝0.00ηd ＝ 4.40基底以下γ ＝10.00kN/m基底以上γm ＝17.50kN/mb = 1.80md = 1.70m当 b ＝ 1.500m ＜ 3m 时，按 b ＝ 3m　1．2．2 代入（式 5.2.4）有：修正后的地基承载力特征值 :fa ＝ 362.40kPa1．2．3天然地基基础抗震验算时，地基土抗震承载力按《建筑抗震设计规范》（GB 50011－2001）（式 4.2.3）调整：　地基土抗震承载力提高系数 ξa = 1.30faE ＝ ξa * fa ＝471.12kPa 1．3 基本资料　1．3．1柱子高度（X 方向）hc ＝500.00mm 柱子宽度（Y 方向）bc ＝500.00mm 1．3．2 柱下扩展基础计算(绿色为需输入数据，红色为计算结果)估算需要基础底面积A0=Nk/(fa-γm*ds)= 3.04m1．3．3基础底面宽度（X方向）b ＝1800.00mm底面长度（Y方向）L=2400.00mm基础根部高度 H ＝1000.00mm1．3．3 X 轴方向截面面积 Acb ＝ h1 * b + (b + hc + 100) * (H - h1) / 2 ＝ 0.45m Y 轴方向截面面积 Acl ＝ h1 * l + (l + bc + 100) * (H - h1) / 2 ＝ 0.45m 1．3．4 基础宽高比　基础柱边宽高比： (b - hc) / 2 / H ＝0.65≤ 2(L - bc) / 2 / H ＝0.95≤ 21．4 控制内力　1．4．11．5 轴心荷载作用下　pk ＝ (Fk + Gk) / A （式 5.2.2-1）　pk = 269.86kPa≤ faE，满足要求，OK!*******************************************************************************1．6 偏心荷载作用下 *pkmax ＝ (Fk + Gk) / A + mk / W(用于e≤[e])（式 5.2.2-2） *Pkmax= 2/3*(Fk+Gk)/(b*ay)(用于e>[e]) （式 5.2.2-4） *pkmin ＝ (Fk + Gk) / A - mk / W （式 5.2.2-3） ********************************************************************************X方向计算偏心矩ex ＝ mky / (Fk + Gk) ＝0.063max=b/2-ex=0.837m[ey]=b/6=0.300mex≤ [ex]基础底面抵抗矩Wx ＝ L *b *b / 6 ＝ 1.296m pkmaxX ＝326.42kPa ≤ 1.2*faE ,满足要求。

独立基础框架柱计算公式独立基础是建筑工程中常见的一种基础形式，它通过柱来支撑建筑物的重量，并将这些重量传递到地基上。

在设计独立基础柱时，需要考虑柱的尺寸、材料和受力情况，以确保其可以承受建筑物的荷载。

为了计算独立基础柱的尺寸和承载能力，工程师们通常会使用一些公式和方法来进行分析和设计。

在计算独立基础柱的承载能力时，最常用的方法是根据柱的截面尺寸和受力情况来确定其承载能力。

通常情况下，我们可以使用以下公式来计算独立基础柱的承载能力：N = A f γ。

其中，N为柱的承载能力，单位为千牛顿（kN）；A为柱的截面积，单位为平方米（m^2）；f为柱的材料抗压强度，单位为兆帕（MPa）；γ为安全系数，通常取1.5。

通过这个公式，我们可以很容易地计算出柱的承载能力，从而确定其尺寸和材料。

在实际工程中，工程师们通常会根据建筑物的荷载情况和地基的承载能力来确定柱的尺寸和材料，以确保其可以满足建筑物的需要并保证结构的安全性。

除了承载能力之外，独立基础柱的变形也是设计中需要考虑的重要因素。

在实际荷载作用下，柱会产生一定的变形，而这些变形需要在设计中进行合理的控制。

为了计算柱的变形，我们可以使用以下公式：δ = (P L) / (A E)。

其中，δ为柱的变形，单位为米（m）；P为柱的荷载，单位为牛顿（N）；L为柱的长度，单位为米（m）；A为柱的截面积，单位为平方米（m^2）；E为柱的材料弹性模量，单位为帕斯卡（Pa）。

通过这个公式，我们可以计算出柱在荷载作用下的变形情况，从而确定其是否满足设计要求。

在实际工程中，工程师们通常会根据建筑物的使用要求和结构的安全性来确定柱的变形限制，以确保其可以满足设计要求并保证结构的稳定性。

除了承载能力和变形之外，独立基础柱的稳定性也是设计中需要考虑的重要因素。

在柱的受力作用下，可能会产生一定的稳定性问题，因此需要进行合理的分析和设计。

为了计算柱的稳定性，我们可以使用以下公式：Pcr = (π^2 E I) / (K L)^2。

一、课程设计任务书（一）设计题目柱下钢筋混凝土独立基础设计（二）工程概况某五层两跨钢筋混凝土框架结构车间，柱网平面布置见附图1-1，柱截面尺寸b c×a c=400×600mm，各柱相应于荷载效应标准组合、基本组合及准永久组合时作用于基础顶面荷载，见表1-1。

表1-1 柱底荷载效应标准组合值可近似的取荷载效应基本组合的设计值为标准组合的1.35倍，荷载效应准永久组合的设计值为标准组合的0.8倍。

（三）工程地质资料1．土层分布（自上而下）（1）人工填土，稍湿，松散，含煤灰，厚1.5 m，天然容重γ=19.2kN/m3；（2）粉质粘土，呈黄褐色，可塑，厚5.0 m，天然容重γ=18.8kN/m3，压缩模量E S=5.1Mpa，地基承载力特征值f ak=230kN/m2；（3）淤泥质粉质粘土，厚5.5 m，孔隙比e=1.1，天然容重γ=18 kN/m3，天然含水量ω=36%，液性指数I L=1.0，压缩模量E S=3 Mpa，地基承载力特征值f ak=88kN/m2。

（4）细砂，黄色，稍湿，中密，厚7.0 m。

2．地下水：地下水不具侵蚀性，地下水位面与细砂层底面平齐。

（四）设计要求1. 计算书要求: 分析过程详细，计算步骤完整。

数字准确、图文并茂。

2. 制图要求: 所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸要求内容完整、绘制清晰、布局清楚，用A4纸打印。

3. 设计时间: 一周。

4. （点名册序号尾数是1的同学选作题号1，尾数是2的同学选作题号2，依此类推。

1－10、31－40、61－70、91－100、121－130、号设计A轴，11－20、41－50、71－80、101－110、131－140、号设计B轴，21－30、51－60、81－90、111－120、141－144、号设计C轴）（五）设计内容及成果1.设计计算书（1）确定地基持力层和基础埋置深度；（2）确定基础底面尺寸，验算地基承载力；进行必要的地基变形及稳定性验算。

柱下独立基础设计算例设计要求：设计一座独立柱基础，承受一个柱子的荷载。

柱子的尺寸为0.4米×0.4米，柱子的荷载为1000千牛，土壤的容重为18千牛每立方米，承载力因子为3.5，地下水位以下，土壤的重度为15千牛每立方米。

设计流程：1.根据柱子的尺寸，计算出柱子的面积为0.16平方米。

2.根据柱子的荷载和承载力因子，计算出柱子的设计承载力为1000/3.5=285.71千牛。

3.计算柱子的单位面积承载力为285.71/0.16=1785.69千牛每平方米。

4.根据土壤容重和重度，计算出土壤的有效重度为(18-15)=3千牛每立方米。

5.根据单位面积承载力和土壤的有效重度，计算出土壤的承载力为1785.69/3=595.13千牛每平方米。

6.根据柱子的设计承载力和土壤的承载力，计算出柱子的有效直径为285.71/595.13=0.48米。

7.选择柱子的实际直径为0.5米，计算出柱子的截面积为0.1963平方米。

8.根据柱子的截面积和土壤的有效重度，计算出柱子的自重荷载为0.1963×15=2.94千牛。

9.根据柱子的设计承载力和柱子的自重荷载，计算出柱子的荷载调整系数为285.71/2.94=97.1810.根据柱子的设计承载力和荷载调整系数，计算出柱子根底面积为285.71/97.18=2.94平方米。

11.根据柱子根底面积，计算出柱子的底面直径为√(2.94/π)=1.93米。

12.根据柱子的底面直径和柱子的实际直径，选择环形基础，内径为0.5米，外径为2米。

13.根据基础的形状和尺寸，计算出基础的面积为π(2^2-0.5^2)=12.57平方米。

14.根据基础的面积和柱子的底面积，计算出基础的底面压力为285.71/12.57=22.7千牛每平方米。

设计结果：根据上述计算，设计出的柱下独立基础为环形基础，内径为0.5米，外径为2米。

基础的底面压力为22.7千牛每平方米，满足设计要求。

J-1、一、基础设计（f ak=180kPa）1.基础上荷载N k=3116kN.m N=3852kN.mM xk=-6kN.m M x=-8kN.mM yk=-41kN.m M y=-51kN.mQ xk=-82kN Q x=-101kNQ yk=49kN Q y=61kN轴向力最大标准组合轴向力最大基本组合基础埋深为2.5m，地下水位为未知，不考虑。

2.确定基础底面尺寸及地基承载力验算查规范，粉质黏土的承载力修正系数为：ηb=0,ηd=1.6 (只进行深度修正)f a=f ak+ηbγ(b-3)+ηdγm(d-0.5)=180+1.6×18×（2.5-0.5）=237.6kPa(1)基础底面尺寸的确定在轴力荷载F作用下，基础底面积A´为：A´=N k/(f a-γm d)=3116/(237.6-18×2.5)=16.17m2选取基础尺寸为：A=4.1×4.1=16.81m²，取基础高度为700mm。

(2)地基承载力验算W=bl2/6=4.13/6=13.25m3基础底面的压力为：p k=(F k+G k)/A±M xk/W x=(3116+16.81×2.5×18)/ 16.81±(6+82×0.7)/11.49=230.37±5.52p kmax=235.89kPa<1.2f a=1.2×237.6=285.12kPaP kmin=224.85kPa>0，均满足要求。

(3)受冲切承载力验算进行冲切计算式，按由柱边起成45°的冲切角椎体的斜面进行验算。

p=(F+G)/A±M x/W x=(3852+1.35×16.81×2.5×18)/ 16.81±(8+101×0.7）/13.25=289.90±5.94p max=295.84kPaP min=283.96kPa。

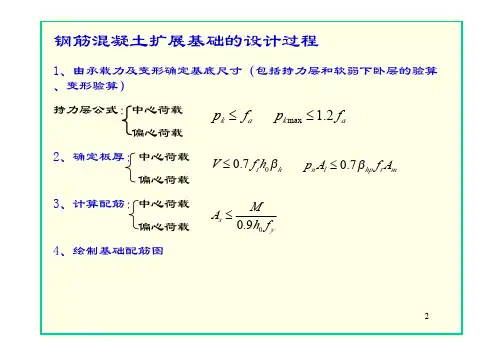

1、基本参数（1）独立基础的选择矩形截面，假定矩形边长关系：b=na，n≥1；（2）地基土承载力特征值f ak=180KN/m2，根据实际情况确定；（3）混凝土容重r=26KN/m3；（4）计算高度H；2、承载力修正《建筑地基基础设计规范》GB50007-2011中5.2.4规定：当基础宽度若大于3m或者埋置深度大于0.5m，需要从载荷试验或者原其他位测试、经验值等方法确定的地基承载力特征值，尚应按照下式修正：f a=f ak+ηbγ(b−3)+ηdγm(d−0.5)式中：f a—修正后的地基承载力特征值（Kpa）f ak—地基承载力特征值（KPa），根据现场实际情况确定；ηb、ηd—基础宽度和埋置深度的地基承载力修正系数，按基底土的类别查找取值，查《建筑地基基础设计规范》GB50007-2011表5.2.4确定取值；γ—基础底面以下土的重度（KN/m2），通过查询工程地质手册，一般选择20KN/m2；b—基础底面宽度（m），当基础底面宽度小于3m时按照3m取值，大于6m时按照6m取值；，位于地下水位以下的土层取有效重度；γm—基础底面以上土加权平均重度（KN/m3）d—基础埋置深度（m）宜自室外地面标高算起。

在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起，对于地下室，当采用箱形基础和筏基时，基础埋置深度自室外地面标高算起；当采用独立基础和条形基础时，应从室内地面标高算起。

3、基础底面尺寸《建筑地基基础设计规范》GB50007-2011中5.2承载力计算公式可知：P kmax=F k+G k A +M xk W x +M yk W yP kmin =F k+G k A −M xk W x −M ykW y式中：M k —作用于基础地面的力矩（KN ·m ）； W —基础底面的抵抗矩，矩形：W =ab 26（a 为一边边长），圆形：W =πna 332；F k —作用在基础上的竖向力；G k —基础自重和基础土重；A —基础底面面积，矩形A=ab ，圆形：A=πa 2/4； P kmax —基础底面处的最大压力值； 根据规范要求：P kmax <1.2f a P k <f a通过计算可粗略估算出a 和n 的值； 偏心距：e 0=M ̅xk F k当基础受到单向偏心矩时：M̅xk =M k ；当基础受到双向偏心矩时：M ̅xk =M xk +nM yk ；n =ba ，取值范围1到2为宜；系数：∆=γ̅H f a应力比值容许值：ξ=P kmax P kmin>[ξ]系数：Ω=100e a 2f a nF k基础底面积A:A≥F k0.6(1+ξ)f a−γ̅Hξ可查询《地基基础设计简明手册》第四版表9-3（197页）；P nmax=F klb(1+6e0l)底板厚度计算：V≤0.7βhp f t A式中V—地基净反力在冲击面上产生的剪力设计值；βhp—截面高度影响系数，当h≤800mm时，βhp=1.0；当h≥2000时，βhp=0.9，其间按照线性内插值法取用；f t—混凝土抗拉强度设计值；C15混凝土取值f t=0.96N/mm2，参考GB50010-2010混凝土结构设计规范取值；A—底板冲切破坏的面积；引起冲切破坏合力VV=P nmax A abcdef底板冲击面计算：A abcdef=(l2−a c2−h0)b−(b2−b c2−h0)2底板冲击剪切面：A cijd=b c+（b c+2ℎ0）2h0=（b c+ℎ0）h0解上述不等式，就等到基础高度：h0=−b c2+12√b c2+c式中：h0—基础底板有效高度b c—柱截面的短边c—系数，按照下式计算系数C计算公式：C=2b(l−a c)−（b−b c）2 1+0.7f tP nmaxβhp当台阶的宽高比小于或等于2.5和偏心矩小于或等于1/6的基础宽度时，任意截面的弯矩可按照下式计算：I-I截面：P n=12（P nmax+Pn边I）M I=148（P nmax+Pn边I）（l−a c）2（2b+b c）配筋总面积：A sI=M I 0.9ℎ0f y式中：h0为截面的有效高度；fy为钢筋的抗拉强度设计值；II-II截面：P n=12（P nmax+Pn边II）M II=148（P nmax+Pn边II）（b−b c）2（2l+a c）对于阶梯其他两个变阶处的弯矩M III=148（P nmax+Pn边III）（l−a1）2（2b+b1）。

以下是程序生成的计算结果，未作任何改动。

柱下扩展基础：J-11、地基承载力设计值：计算公式：《建筑地基基础设计规范》（GBJ7－89）f＝fk + ηb*γ*(b-3) + ηd*γo*(d-0.5) （式5.1.3）式中：fk＝100.0（kPa）ηb＝0.00，ηd＝1.00γ＝18.0（kN/m3），γo＝18.0（kN/m3）b＝3.600（m）， d＝1.500（m）f＝100+0.00*18*（3.600－3）＋1.00*18*（1.500－0.5）＝118.0（kPa）地基承载力设计值f＝118.0（kPa）2、地基承载力验算：(1)、基本资料：竖向力设计值F＝1450.0（kN）基础自重设计值和基础上的土重标准值G＝100.0（kN）作用于基础底面的力矩设计值Mx＝35.00（kN·M）My＝56.00（kN·M）基础底面长度a＝3650（mm），（X方向）基础底面宽度b＝3600（mm），（Y方向）基础根部高度H＝600（mm）柱子高度hc＝400（mm），（X方向）柱子宽度bc＝400（mm），（Y方向）as＝35（mm）混凝土强度等级为C20。

fc＝10.0（N/mm2）；fcm＝11.0（N/mm2）； ft＝1.10（N/mm2）钢筋强度设计值fy＝210（N/mm2）(2)、当轴心荷载作用时：p＝（F＋G）/A （式5.1.5－1）其中：A＝a*b＝3.650*3.600＝13.14（m2）p＝（1450.0 + 100.0）/13.14＝118.0（kPa）≤118.0（kPa），满足要求。

(3)、当偏心荷载作用时：pmax＝（F＋G）/A＋M/W （式5.1.5－2）pmin＝（F＋G）/A－M/W （式5.1.5－3）My＝56.00（kN·M）偏心矩ex＝My/（F＋G）＝56.00/（1450.0＋100.0）＝0.036（m）≤a/6＝3.650/6＝0.608（m）基础底面抵抗矩Wx＝b*a*a/6＝3.600*3.650*3.650/6＝7.9935（m3）pmaxX＝（1450.0＋100.0）/13.14＋56.00/7.9935＝125.0（kPa）≤1.2*118.0＝141.6（kPa），满足要求。

柱下独立基础结构设计1、设计题目：基础埋深按2.0m 计算地基承载力f ak =180kPa1）混凝土标号，钢筋级别自己确定2）柱尺寸为400×6003）计算出地基承载力4）验算基础抗冲切选用C20混凝土f t =1.1×103kN/mm 2,钢筋采用HRB400，f y =360kN/mm 2,地基土质按粉土计算，b η=0.3，d η=1.5，钢筋混凝土重度c γ=25kN/m,土的重度m γ=20kN/m.1、地基承载力验算：1）荷载计算：标准值 设计值N k =2000kN N=1.35N k =2700kNM k =60kN.m M=1.35M k =81kN.mV k =12.5kN V=1.35V k =16.88kNf a =f ak +b ηr(b-3)+d η(d-0.5)m γ假定基础宽度为3~6m则： f a =180+1.5×1.5×2.0=225kPaA ’≥d f N m a Kγ-=2202252000⨯-=10.8m 2选用l=b=3.6mA=l ×b=12.96m 2>10.08m 2 W=62bl =7.82)基底净反力平均值：P s =A N =26.32700=208.33kPa 柱截面尺寸：400×600系数：C1=s t t P f b b /6.0122+-=33.208/11006.016.06.322⨯+-=3.02 C1=st t P f b b /6.0122+-=3.07 基础有效高度：h 0=21(-b t +C b t +2) 解得：h 01=0.62 h 02=0.7h=h 0+保护层厚度故去h=800mm3)采用两级台阶，每阶高400mm,台阶宽度分别为800、750mm 则剪力产生弯矩M V =Vh=10kN.m∑M k =70kN.m ∑M=94.5kN.mG k =m γAd=518.4kN G=1.35G k =699.84kN e=k k F M ∑∑=0.035<6b 故 P max =W M A G N k k k ∑++=203.3kPa,P min =WM A G N k k k ∑-+=185.4kPa P max <f a =225kPa,满足地基承载力要求2、抗冲切验算：1)x 方向：柱与基础交界处（第二级台阶处） h 0=h-40=760mmA l =3.6×(0.8-0.7)+(3.6+2.2)×0.7/2=2.39m 2地基净反力：P max =W M A N -=8.75.946.327002+=220.5kPa Fl =P max A L =527kNa m =(a t +ab )/2=(0.6+0.6+2×0.76)/2=1.360.70h a f m t hp β=795.82kN>F l 满足抗冲切要求2)Y 方向柱与基础交接处（第二级台阶处） h 0=800-40=760mmA l =(b t +2h 0)(02h L L t --)+(02h L L t --)2=1.89m 2 a m =(a t +a b )/2=(0.4+0.4+2×0.76)÷2=1.160.70h a f m t hp β=0.7×1100×1.16×0.76=678.32kNF l =P max A L =416.75kN<0.70h a f m t hp β=678.32kN 满足抗冲切要求3）x 方向：第一级台阶处h 0=400-40=360mma m =(a t +ab )/2=(2.1+2.1+2×0.36)÷2=2.46A l =1.31m 2F l =P max A L =228.9kN0.70h a f m t hp β=0.7×1×1100×2.46×0.36=681.912kN>F l =228.9kN故满足抗冲切要求。
