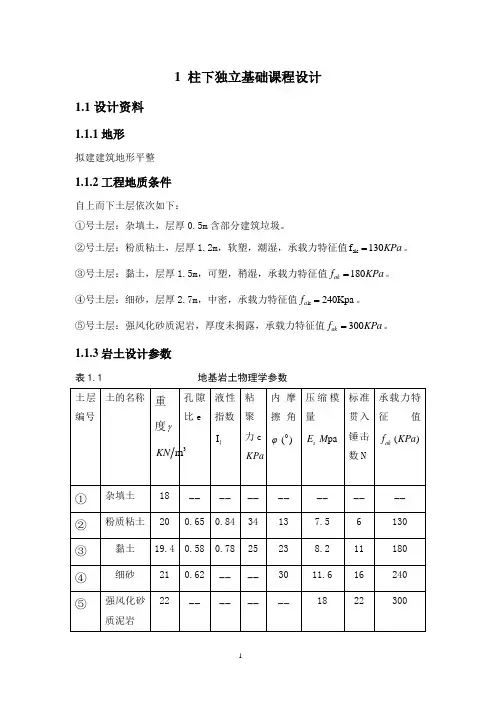

1 柱下独立基础课程设计
1.1设计资料
1.1.1地形
拟建建筑地形平整
1.1.2工程地质条件
自上而下土层依次如下：
①号土层：杂填土，层厚0.5m 含部分建筑垃圾。
②号土层：粉质粘土，层厚1.2m ，软塑，潮湿，承载力特征值ak f 130KPa =。 ③号土层：黏土，层厚1.5m ，可塑，稍湿，承载力特征值180ak f KPa =。 ④号土层：细砂，层厚2.7m ，中密，承载力特征值k 240Kpa a f =。 ⑤号土层：强风化砂质泥岩，厚度未揭露，承载力特征值300ak f KPa =。
1.1.3岩土设计参数
表1.1 地基岩土物理学参数
1.1.4水文地质条件
1) 拟建厂区地下水对混凝土结构无腐蚀性。 2) 地下水位深度：位于地表下1.5m 。
1.1.5上部结构材料
拟建建筑物为多层全现浇框架结构，框架柱截面尺寸为500mm ⨯500mm 。室外地坪标高同自然地面，室内外高差450mm 。柱网布置图如图1.1所示：
1.1.6材料
混凝土强度等级为2530C C -，钢筋采用235HPB 、HPB335级。
1.1.7本人设计资料
本人分组情况为第二组第七个，根据分组要求及参考书柱底荷载效应标准组合值及柱底荷载效应基本组合值选用⑦题号B 轴柱底荷载.
①柱底荷载效应标准组合值:k K K F 1970KN M 242KN.m,V 95KN ===， 。 ②柱底荷载效应基本组合值:k K K F 2562KN M 315KN.m,V 124KN ===，. 持力层选用④号土层，承载力特征值k F 240KPa =，框架柱截面尺寸为500mm ⨯500mm ，室外地坪标高同自然地面，室内外高差450mm 。
1.2独立基础设计
1.2.1选择基础材料
基础采用C25混凝土，HPB235级钢筋，预估基础高度0.8m 。
1.2.2选择基础埋置深度
根据柱下独立基础课程设计任务书要求和工程地质资料选取。你、 拟建厂区地下水对混凝土结构无腐蚀性，地下水位于地表下1.5m 。
取基础底面高时最好取至持力层下0.5m ，本设计取④号土层为持力层，所以考虑取室外地坪到基础底面为0.5+1.2+1.5+0.5=3.7m 。由此得基础剖面示意图，如图1.2所示。
基础剖面示意图
1.2.3求地基承载力特征值a f
根据细砂e=0.62.，l I =0.78，查表得b η=2.0，d η=3.0。 基底以上土的加权平均重度为：
3180.5201(2010)0.2(19.410) 1.5(2110)0.5
13.683.7
m KN m γ⨯+⨯+-⨯+-⨯+-⨯=
=
持力层承载力特征值a f （先不考虑对基础宽度修正值）为
(0.5)240 3.013.68(3.70.5)371.328a ak d m f f d KPa ηγ=+-=+⨯⨯-=
上式d 按室外地面算起。
1.2.4初步选择基底尺寸
取柱底荷载标准值：K 1970,242.,95KN K K F KN M KN m V ===。 计算基础和回填土重K G 时的基础埋置深度为
1
d= 3.7 4.15m 2
+（）=3.925 基础底面积为
2K 0F 1970
A 6.24371.33 2.210 1.67520
a G m f d γ=
==--⨯-⨯
由于偏心不大，基础底面积按0200
增大，即
201.2 1.2 6.247.488A A m ==⨯=
初步选定基础底面积22.88 2.67.488A lb m ==⨯=，且b=2.6m ≤3m 不需要再对a f 进行修正。
1.2.5验算持力层地基承载力
基础和回填土重为
K G dA= 2.210+1.67520KN G γ=⨯⨯⨯（）7.488=415.58
偏心距
K K K K M 242L
e 0.1010.48F G 1970415.586
=
==<=++
K min P 0>，满足要求。
基底最大压力：
K K F G 61970415.5860.101
Pmax=
1)(1)385.62 1.2(445.593)A 10.08 2.88
K a e Kpa f KPa L ++⨯+=⨯+=<=（1.2.6计算基底反力
取柱底荷载效应基本组合设计值：
2562,315.,124F KN M KN m V KN ===。
静偏心距为
3151240.8e 0.162562
no M m N +⨯=
== 基础边缘处的最大和最小净反力为
max
min 16256260.16
()(1)456.2(228.12.88 2.6 2.88
n no n e F p Kpa Kpa lb l ±⨯=
=⨯±=⨯）
1.2.7基础高度
柱边基础截面抗冲切验算（见图1.3）
（a ）
（b ）
冲切验算简图
（a ）柱下冲切 （b ）变阶处冲切
L=3.6m,b=2.6m,0.5,0.5t c c a b m a m ===。初步选定基础高度h=1000mm ，分两个台
阶，每阶段高度均为400mm 。0h 10004010950mm =-+=（）（有垫层），则取 b t 0a a 20.520.95 2.4 2.6h m =+=+⨯=<
取b a =2.4m 。因此，可得
5002400
145022
t b m a a a mm ++=
== 因偏心受压，max 456.2a n p p Kp =取，所以冲切为
2max 00F ()()2222c c l a b l b p h b h ⎡⎤
=-----⎢⎥⎣⎦
22.880.5 2.60.5456.2(
0.95) 2.6(0.95)284.212222KN ⎡⎤
=⨯--⨯---=⎢⎥⎣⎦
