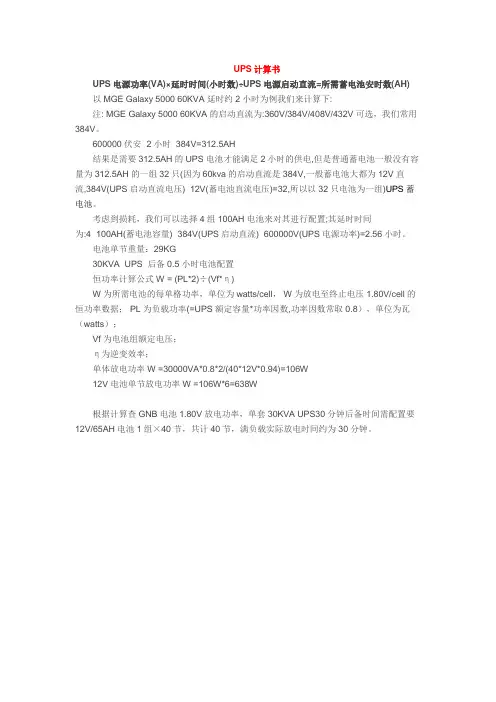

UPS计算书UPS电源功率(VA)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)以MGE Galaxy 5000 60KVA延时约2小时为例我们来计算下:注: MGE Galaxy 5000 60KVA的启动直流为:360V/384V/408V/432V可选,我们常用384V。
600000伏安×2小时÷384V=312.5AH结果是需要312.5AH的UPS电池才能满足2小时的供电,但是普通蓄电池一般没有容量为312.5AH的一组32只(因为60kva的启动直流是384V,一般蓄电池大都为12V直流,384V(UPS启动直流电压)÷12V(蓄电池直流电压)=32,所以以32只电池为一组)UPS蓄电池。
考虑到损耗,我们可以选择4组100AH电池来对其进行配置;其延时时间为:4×100AH(蓄电池容量)×384V(UPS启动直流)÷600000V(UPS电源功率)=2.56小时。
电池单节重量:29KG30KVA UPS 后备0.5小时电池配置恒功率计算公式 W = (PL*2)÷(Vf*η)W为所需电池的每单格功率,单位为watts/cell, W为放电至终止电压1.80V/cell的恒功率数据; PL为负载功率(=UPS额定容量*功率因数,功率因数常取0.8),单位为瓦(watts);Vf为电池组额定电压;η为逆变效率;单体放电功率 W =30000VA*0.8*2/(40*12V*0.94)=106W12V电池单节放电功率 W =106W*6=638W根据计算查GNB电池1.80V放电功率,单套30KVA UPS30分钟后备时间需配置要12V/65AH电池1组×40节,共计40节,满负载实际放电时间约为30分钟。
UPS计算方法1、电源容量的选配主控设备的功率统计如下:数字硬盘监控记录主机:350W,6台,计2100W显示器:120W,6台,计720W;摄像机:平均2W,86只,计172W监视器:150W,6台,计900W矩阵主机:180W以上设备功率总计:4072W。
UPS—Uninterruptible Power System 是不间断电源系统的简称,作用是提供不间断的稳定电中断(停电)时UPS之所以能不间断的供电,是有蓄电池储能的结果。
不管是从事弱电工程或机房工程的集成商,在设计机房UPS供电系统时,经常会考虑机房设备后备电源UPS 的容量计算、后备电池配置、和使用时间。
从而达到节省投资和实现系统的可靠性、灵活性,为通信设备及计算机负载提供有效的保障。
以下是教你如何简单快速的计算。
1UPS电池供电时间计算:电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。
一般计算UPS电池供电时间,可以计算出电池放电电流,然后根据电池放电曲线查出其放电时间。
电池放电电流可以按以下经验公式计算:放电电流=UPS容量(VA)×功率因数/电池放电平均电压×效率如要计算实际负载放电时间,只需将UPS容量换为实际负载容量即可。
从以上的公式780/0.6=1300W=1.3KVA,山特C3KS是3KVA容量的应该能维持2小时电力,如果还怕不够的话可以选容量5KVA的,当然价格要比3KVA的贵一些。
2如果对以上计算稍嫌复杂,还有一个简单的方法:你要计算的话要把实际负载W转换为VA.服务器等设备一般功率因素是0.8(如果是8000W的话就是8000/0.8=10000VA)。
电池包的选型,现在主流电池都是12V的不同的是"AH数",也是就"安时数",一般UPS的电池要求都是12的倍数.说到这不知道你理解了没有,打个比方如果电池包是24V是话那就要用两组12V的并联(道理你应该清楚吧?)另外AH数是电池上标的,有很多种。
然后我们就算每组电池的电池数,一个很简单的算法,但是并不是非常精确(电池包电压数*AH*电池个数=负载功率*延时时间)根据这个你算出电池个数来就可以了。
3UPS后备电池配置计算UPS是有蓄电池储能,所能供电时间的长短由UPS蓄电池配置的计算方法介绍如下:一、下列因素影响备用时间:①N=36V÷12V=3节②I=1000VA÷36V=28AUPS蓄电池配置计算方法:1、负载总功率P总(W),考虑到UPS的功率因数,在计算时可直接以P总的伏安(VA)为单位来计算。

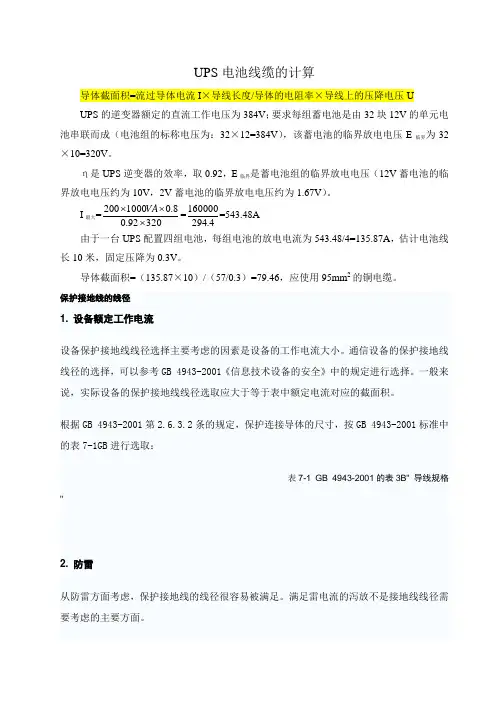

UPS 电池线缆的计算导体截面积=流过导体电流I ×导线长度/导体的电阻率×导线上的压降电压UUPS 的逆变器额定的直流工作电压为384V ;要求每组蓄电池是由32块12V 的单元电池串联而成(电池组的标称电压为:32×12=384V ),该蓄电池的临界放电电压E 临界为32×10=320V 。
η是UPS 逆变器的效率,取0.92,E 临界是蓄电池组的临界放电电压(12V 蓄电池的临界放电电压约为10V ,2V 蓄电池的临界放电电压约为1.67V )。
I 最大=32092.08.01000200⨯⨯⨯VA =4.294160000=543.48A 由于一台UPS 配置四组电池,每组电池的放电电流为543.48/4=135.87A ,估计电池线长10米,固定压降为0.3V 。
导体截面积=(135.87×10)/(57/0.3)=79.46,应使用95mm 2的铜电缆。
保护接地线的线径1. 设备额定工作电流设备保护接地线线径选择主要考虑的因素是设备的工作电流大小。
通信设备的保护接地线线径的选择,可以参考GB 4943-2001《信息技术设备的安全》中的规定进行选择。
一般来说,实际设备的保护接地线线径选取应大于等于表中额定电流对应的截面积。
根据GB 4943-2001第2.6.3.2条的规定,保护连接导体的尺寸,按GB 4943-2001标准中的表7-1GB 进行选取:表7-1 GB 4943-2001的表3B" 导线规格"2. 防雷从防雷方面考虑,保护接地线的线径很容易被满足。
满足雷电流的泻放不是接地线线径需要考虑的主要方面。
IEC 61312-1按照单根接地线泻放的过电流是否达到25%直击雷电流作为防雷接地线线径选取的分界线。
通信设备的防雷是防感应雷,如果直击雷直接打中设备,设备的防雷即使做得再好也不可能防得住。
而且通信局站的建站要求,就是建筑物要给机房内的设备提供直击雷保护,所以设备上单根接地线泻放的雷电流几乎不可能达到25%的直击雷电流。

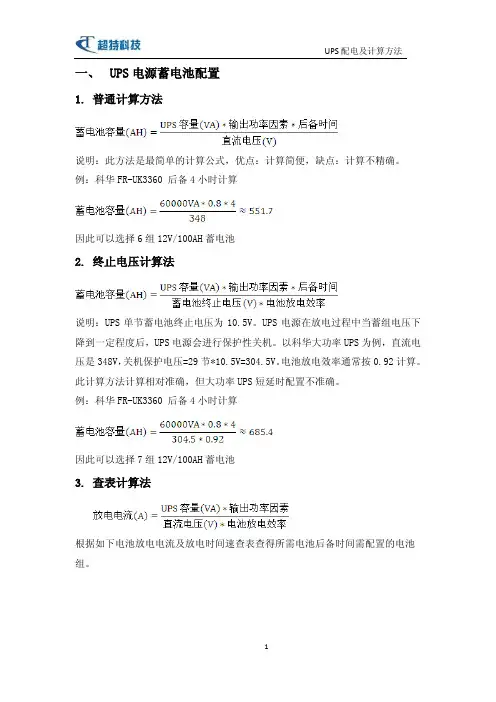

一、UPS电源蓄电池配置1.普通计算方法说明:此方法是最简单的计算公式,优点:计算简便,缺点:计算不精确。
例:科华FR-UK3360 后备4小时计算因此可以选择6组12V/100AH蓄电池2.终止电压计算法说明:UPS单节蓄电池终止电压为10.5V。
UPS电源在放电过程中当蓄组电压下降到一定程度后,UPS电源会进行保护性关机。
以科华大功率UPS为例,直流电压是348V,关机保护电压=29节*10.5V=304.5V。
电池放电效率通常按0.92计算。
此计算方法计算相对准确,但大功率UPS短延时配置不准确。
例:科华FR-UK3360 后备4小时计算因此可以选择7组12V/100AH蓄电池3.查表计算法根据如下电池放电电流及放电时间速查表查得所需电池后备时间需配置的电池组。
4.放电电流及放电时间速查表例:科华FR-UK3360 后备4小时计算查放电电流与放电时间速查表(如上),如果配置100AH电池后备4小时,电池放电电流为22A。
故150A/22A=6.8组,因此后备4小时需选择7组12V/100A蓄电池。
注:如果用户对后备时间要求较严格可采用此计算方法。
二、线径及断路器配置1.常用线径规格常用线径规格有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300等;2.相线、零线、保护接地线的截面选取原则根据JGJ/T 16-1992《民用建筑电气设计规范》1)相线与零线等径2)当相线截面≤16mm2,PE(接地)线与相线等径。
3)当16mm2>相线截面≤35mm2,PE(接地)线最小截面为16mm2。
4)当35<相线截面≤400,PE(接地)线最小截面为相线截面的1/2。
5)当400<相线截面≤800,PE(接地)线最小截面为200mm2。
6)当800<相线截面,PE(接地)线最小截面为相线截面的1/4。
3.铜芯线载流量表:4.线径估算法:1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

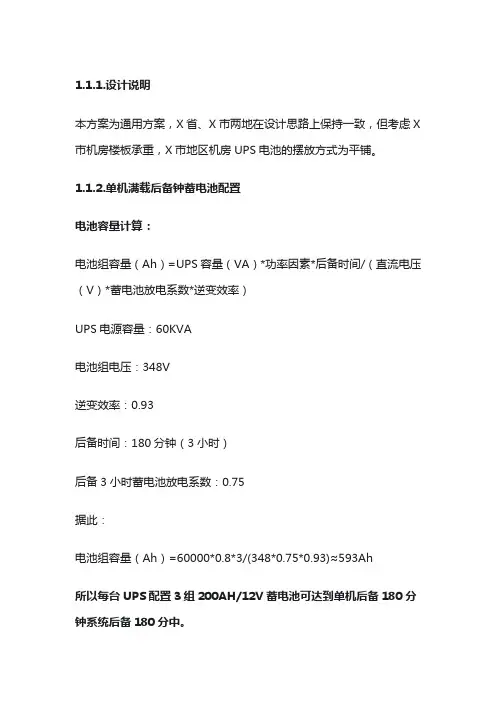

1.1.1.设计说明本方案为通用方案,X省、X市两地在设计思路上保持一致,但考虑X 市机房楼板承重,X市地区机房UPS电池的摆放方式为平铺。
1.1.2.单机满载后备钟蓄电池配置电池容量计算:电池组容量(Ah)=UPS容量(VA)*功率因素*后备时间/(直流电压(V)*蓄电池放电系数*逆变效率)UPS电源容量:60KVA电池组电压:348V逆变效率:0.93后备时间:180分钟(3小时)后备3小时蓄电池放电系数:0.75据此:电池组容量(Ah)=60000*0.8*3/(348*0.75*0.93)≈593Ah所以每台UPS配置3组200AH/12V蓄电池可达到单机后备180分钟系统后备180分中。

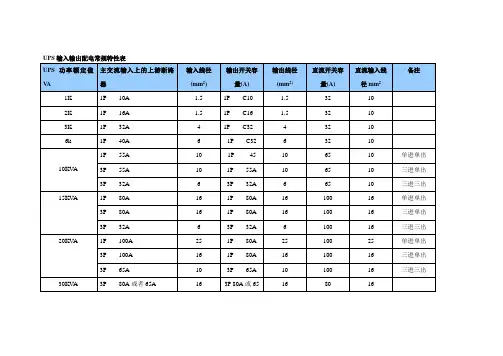

1.1.3.UPS输入输出线径及空开要求输入输出及电池连接线线径(单位mm):输入输出配电柜空开安装要求:由于UPS内部采用大功率EMI滤波器件加强设备的EMC特牲,所以配电箱里UPS的输入输出空气开关不宜选用漏电流保护型的。
UPS的输入零线不能经过空气开关。
空开容量:配电箱做好后应保证输入零地电压小于5Vac。
1.1.4.环境要求UPS最好安装在无导电杂质的装腔作势有空调的独立房间内,由于可能性的噪音干扰建议不要安装在办公室内,操作环境必须清洁,干燥并受到保护,空气须无灰尘和腐蚀性气体,系统运行时还必须保持空气流通,安装UPS的环境必须符合以下条件:运行相对湿度:0—95%,不结露运行温度:0摄氏度-----40摄氏度1.1.6.产品性能描述UPS性能指标介绍:1)超强的并联能力:可以任意多机并联,无需设定并机数目,理论上不存在并联数目的上限,任意并联扩容或N+1冗余并联,提高了电源系统的可靠性,为中国的大功率UPS用户提供了一种理想的、可并联的UPS产品。
2)高精度的负载分配能力:精确的数字化算法实现电压、频率和相位等参数的静态、动态特性快速调整,确保并联系统负载分配的精确性。
3)先进的无主从自适应控制技术:无主从自适应控制技术保证UPS的主要参数偏离中心值时,仍能可靠并联,使得并联UPS单元无需严格匹配,保证了并联工程实现的简易性和并联系统长时间运行出现参数变化时并联的可靠性;同时自适应控制技术还将保证不同功率的UPS直接并联时,按UPS容量比例分配负载。

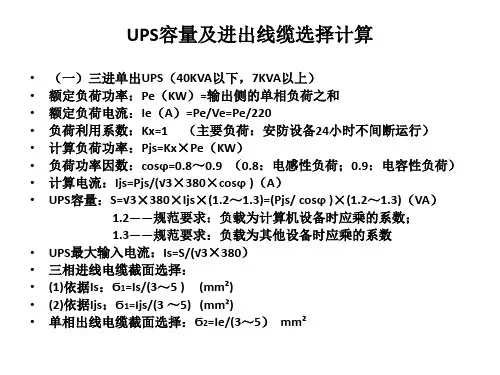

UPS 配电计算方法UPS 负载电流简算: 1、计算三相电流二P∕(1.732*U*cosΨ) U=380cosΨ=0.75~0.8 单项电流二P∕(U*cosW) U=220cosΨ=0.75-0.82、查表根据电流查电线载流表,BV 线 3、断路器选择计 算 电 流*1.5一、UPS 电源蓄电池配置1 .普通计算方法 UPS 容量(VA)∙输出功率因素・后备时间直流电压(V)说明:此方法是最蔺单的计篝公式,优点:计售简便,缺点:计算不精确。
例:科华FK-UK3360后备4小时计售因此可以选择6组12V/100AH 蓄电池 2 .终止电压计算法 UPS 容量(VA)∙输出功率因素•后备时间蓄电池终止电压(V)•电池放电效率说明:UPS 单节蓄电池终止电压为10.5V 。
UPS 电源在放电过程中当蓄组电压下降到一定程度后,UPS 电源会进行保护性关机。
以科华大功率UPS 为例,直流电压是348V,关机保护电压=29节*10.5V=304.5V 。
电池放:电效率通常按0.92计算。
此计算方法计算相对准确,但大功率UPS 短延时配置不准确.例:科华FE-UK3360后备4小时计算 因此可以选择7组12V/100AH 蓄电池特别注意:当UPS 为三进单出时,输入输出线径和断路器不同!蓄电池容量(AH)=蓄电池容量(AH)=60000VA-0.8-4 ------ ¾551.7348蓄电池容量(AH)=放电电流(A)=UPS容量;VA)∙输出功率因素亘流电压(V)・电池放电效率根据如下电池放电电流及放电时间速查表查得所需电池后备时间需配置的电池组。
1放电电流及放电时间速查表10小时及以上,放电时间=安时数/放电电流例:科华FR-UK3360后备4小时计算M七a≡*∕、60000VA∙0.8放电电痴(A)=34”0.92°150A查放电电流与放电时间速查表(如上),如果配置IOoAH电池后备4小时,电池放电电流为22A.故150A∕22A=6.8组,因此后备4小时需选择7组12V/100A蓄电池.注:如果用户对后备时间要求较严格可采用此计算方法.二、线径及断路器配置1 .常用线径规格常用线径规格有15、2.5s4、6、10、16、25、35、50、70、95、120、150、185、240^300等;2 .相线.零线.保护接地线的截面选取原则根据JGJ/T16-1992《民用建筑电气设计规范》1)相线与零线等径2)当相线截面W16mn2,PE(接地)线与相线等径.3)当16mm2>相线截面W35mm2,PE(接地)线最小截面为16所2・4)当35〈相线截面・400,「£(接地)线最小截面为相线威面的1/2.5)当400V相线截面W800,PE(接地)线最小截面为20Omm2.6)当800<相线截面,PE(接地)线最小截面为相线截面的1/4。

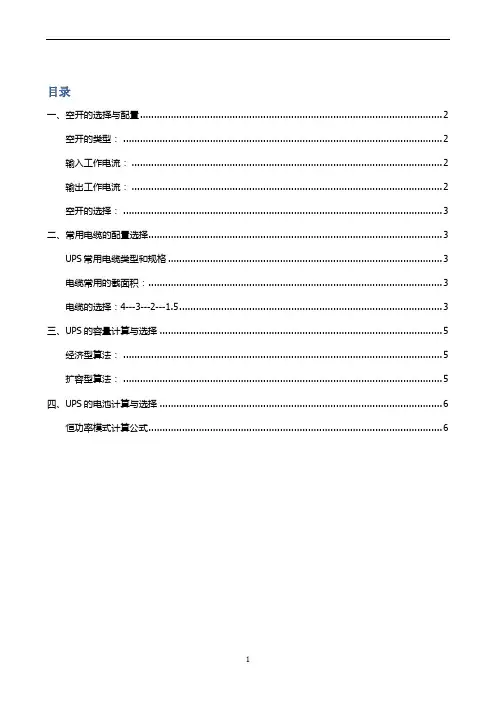

目录一、空开的选择与配置 (2)空开的类型: (2)输入工作电流: (2)输出工作电流: (2)空开的选择: (3)二、常用电缆的配置选择 (3)UPS常用电缆类型和规格 (3)电缆常用的截面积: (3)电缆的选择:4---3---2---1.5 (3)三、UPS的容量计算与选择 (5)经济型算法: (5)扩容型算法: (5)四、UPS的电池计算与选择 (6)恒功率模式计算公式 (6)一、空开的选择与配置空开的类型:工作电流的计算方法:输入工作电流:开关容量=2*UPS容量或 =2.5*UPS容量2为工频机----开关容量输入电流的速算系数,2.5为高频机---开关容量输入电流的速算系数例:120KVA的UPS的输入工作电流是:2*120=240A ,所以选250A的空开特例: UL33输入电压范围宽,需考虑满载最低工作电压(额定电源的75%):60KVA的ups输入开关=(60*2)/0.75=160A,所以选160A的空开输出工作电流:开关容量=1.5*UPS容量1.5为----开关容量输入工作电流速算系数例:400KVA的UPS的输出工作电流是:1.5*400=600A,所以选630A的空开空开的选择:开关大小:由大-----小的原则,开关数量:UPS输入2个/ UPS输出1个UPS用的基本都是3P开关,用4P开关的情况如下:外置维修旁路或有ATS系统图:Visio 软件平面摆放:CAD二、常用电缆的配置选择UPS常用电缆类型和规格电缆常用的截面积:10/16/25/35/50/70/95/120/150/185/240/300/400/500/630电缆的选择:4---3---2---1.5输入空开及电缆:输入电流:2*120=240A,输入空开选:250A,电缆选240/2=120方输出空开及电缆:输出电流:1.5*120=180A,输出空开选:180A,电缆选180/2≈95方例:APM 90KVA输入空开及电缆:输入电流:2*90=180A,输入空开选:200A,电缆选180/3≈70方输出空开及电缆:输出电流:1.5*90=135A,输出空开选:160A,电缆选135/3≈50方三、UPS的容量计算与选择经济型算法:因为用户的负载清单中,每一设备的容量均为最大幅值容量,所以UPS的容量按照最大容量取整即可UPS容量=最大的负载容量(容量取整)扩容型算法:UPS容量=负载容量 * 1.3(容量取整),负载在UPS的60-80%例:若机房各设备总负载的371000W,如下表:经济型算法:UPS的容量为=371000w=371 kw ≈ 400 kva(容量取整)扩容型算法:UPS的容量为=371000w * 1.3 =482.3 KW≈500 kva(容量取整)四、UPS的电池计算与选择恒功率模式计算公式W/cell =P L/N*6*ŋW/cell----每个电池各上的功率 WP L--------负载功率 W(用ups容量计算时需考虑ups功率因素)C---------蓄电池容量 AHVe-------蓄电池组上的额定电压 VT---------备用时间Hŋ---------UPS的电池逆变效率N= Ve/12, 6是指12V电池内部有6个2V单元格,6V为3,2V为1 注意:1、N可以调节 Ve相同,不任是2V/6V/12V,注意W/cell与W/block 例:NXr 160kva, ŋ=0.94, n=30节,满载时后备15分钟什么配置电池W/cell =P L/N*6*ŋ=(160*1000*0.9)/(30*6*0.94)=851w/cell。
如何给UPS配置大小合适的电缆?三进三出ups电源的含义三进三出:UPS的输入电压就是380V,输出就是380V或者220v。
比较稳定,负载底。
三进单出:UPS的输入电压就是380V,输出就是220V。
负载重。
380V指的就是3根火线之间的电压,也称为线电压。
220V指的就是火线与零线之间的电压称为相电压。
UPS电源的输入输出基本上分为:单相进单相出,三相进单相出,三相进三相出1、当UPS的进线只就是单相时,且UPS负载也就是单相设备时,用单相进单相出UPS(一般就是小功率UPS)2、当UPS的进线只就是三相时,且UPS负载也就是单相设备时,用三相进单相出UPS3、当UPS的进线只就是三相时,且UPS负载就是单相或三相设备时,用三相进三相出UPS给UPS配置大小合适的电缆很重要,若就是电缆配小,可能会导致UPS在长期使用的过程中导致电缆过热而发生燃烧,导致火灾等严重的后果。
电缆从理论上来讲越大越好,但就是在实际的应用过程中也没有必要造成过多的浪费,同时也要考虑到机器的接线排,以及进线的孔位大小情况,通常情况下UPS厂家会根据需要配置的线材大小设计了合适的进线孔以及接线排,线材用大了反而会给安装带来很多不必要的麻烦,所有线材的大小合适即可。
不必要本着越大越好去配线材。
如何计算线缆大小,间接来讲就就是计算UPS在各个环节的电流大小,然后再根据每平米的线径大小能够承受的电流来计算需要配置的电缆大小。
详情请见举例: UPS配电线缆的计算方法三进三出λ三进单出λ单进单出λUPS电流计算输入电流计算公式:输出电流计算公式:电池电流计算公式:(注:一般情下,每平方毫米线缆(3-5A电流))I:UPS输入额定电流Ai:UPS输出额定电流η:整机效率P:UPS额定功率,VAF:负载功率因数β:UPS输入功率因数U : UPS输入额定电压X:单相=1,三相=3Id:电池最大电流K:逆变器效率V:UPS电池关机点电压(每节取10、5V)例问:30kVA UPS 三进三出F=0、8,逆变效率=0、94,整机效率=0、9,输入功率因数=0、85,UPS电池节数:32节,请问配电线缆应选多大?例问:30kVA UPS 三进单出F=0、8,逆变效率=0、94,整机效率=0、9,输入功率因数=0、85,UPS电池节数:32节,请问配电线缆应选多大?注意:对于配线长度大于10米以上的,请将线径放大1、5-3倍。
UPS空开、线缆、电池配置表贵州诺电启航科技有限公司目录一、UPS空开、电缆配置 (3)1、高频UPS (3)1-1、输入、输出、电池电流计算方法 (3)1-1-1、输入电流计算方法 (3)1-1-2、输出电流计算方法 (3)1-1-3、电池逆变电流计算方法 (4)1-1-4、电缆大小计算方法 (4)1-2、三进三出高频系列(50节600VDC) (5)1-2-1、160-600KV A)空开配置 (5)1-2-2、(160-600KV A)电缆配置 (5)1-2-3、电池空开接线图 (6)1-3、三进三出高频系列(40节480VDC) (7)1-3-1、(30-120KV A)空开配置 (7)1-3-2、(30-120KV A)电缆配置 (7)1-3-3、电池空开接线图 (8)1-4、三进三出高频系列(32节±192VDC ) (9)1-4-1、(10-60KV A)空开配置 (9)1-4-2、(10-60KV A)电缆配置 (9)1-4-3、电池空开接线图 (10)1-5、单进单出高频系列 (11)1-5-1、(6-20KV A)空开配置 (11)1-5-2、(6-20KV A)电缆配置 (11)1-5-3、电池空开接线图 (11)2、工频UPS (12)2-1、输入、输出、电池电流计算方法 (12)2-1-1、输入电流计算方法 (12)2-1-2、输出电流计算方法 (12)2-1-3、电池逆变电流计算方法 (12)2-1-4、电缆大小计算方法 (13)2-2、三进三出工频系列(29节348VDC) (14)2-2-1、(10-400KV A)空开配置 (14)2-2-2、(10-400KV A)电缆配置 (14)2-2-3、电池空开接线图 (15)2-3、三进三出工频系列(30节360VDC) (16)2-3-1、(10-60KV A)空开配置 (16)2-3-2、(10-60KV A)电缆配置 (16)2-3-3、电池空开接线图 (16)2-4、单进单出工频系列 (17)2-4-1、(4-40KV A)空开配置 (17)2-4-2、(4-40KV A)电缆配置 (17)2-4-3、电池空开接线图 (18)2-5、三进单出系列 (19)2-5-1、(4-40KV A)空开配置 (19)2-5-2、(4-40KV A)电缆配置 (19)2-5-3、电池空开接线图 (20)2-6、单进单出系列 (21)2-6-1、(1-30KV A)空开配置 (21)2-6-2、(1-30KV A)电缆配置 (21)2-6-3、电池空开接线图 (22)3、模块化UPS (23)3-1、输入、输出、电池电流计算方法 (23)3-1-1、输入电流计算方法 (23)3-1-2、输出电流计算方法 (23)3-1-3、电池逆变电流计算方法 (23)3-1-4、电缆大小计算方法 (24)3-2、模块化系列 (25)3-2-1、(10-200KV A)空开配置 (25)3-2-2、(10-200KV A)电缆配置 (25)3-2-3、电池空开接线图 (26)二、UPS电池配置 (27)1、电池配置计算方法 (27)1-1、电流法 (27)1-2、恒功率法 (27)1-3、举例说明 (28)1-4、UPS电池延时配置表 (29)一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率(VA)×输出功率因数输入电流(A)=输入临界电压(V)×整机效率×输入功率因数×SS:三相UPS=3,单相UPS=1例1:已知: UPS功率:100KVA,输入临界电压:176V,输入功率因数:0.99(高频机都可以近似取1),整机效率:0.95,S=3,输出功率因数:0.8计算结果如下:100000×0.8输入电流(A)= =160176×0.95×3例2:已知: UPS功率:6KVA,输入临界电压:176V,输入功率因数:0.99(高频机都可以近似取1),整机效率:0.90,S=1,输出功率因数:0.7计算结果如下:6000×0.8输入电流(A)= =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流(A)=输出电压×SS:三相UPS=3,单相UPS=1例1:已知: UPS功率:100KVA,输出电压:220V,S=3。
UPSU S系统详细配置方法UPS系统配置----UPS系统基本由以下部分组成•UPS主机•必选功能件(如BCB BOX等)•电池•配套电池柜/架, 电池开关等•功能选件( 如防雷, 监控,谐波治理,上出线等)功能选件(如防雷监控谐波治理上出线等) ----需要进行的计算●UPS主机容量计算与选择●UPS后备电池的容量计算与选择●UPS开关的容量计算●UPS电缆的规格计算UPS容量计算与选择●首先获得负载的总功耗,并统一单位到KVA●例如:一般个人计算机负载约200VA,小型服务器负载约1500VA,大中型服务器负载约3000VA●电流I(A安培)及功耗W(瓦特)与VA的转换关系•VA= I*220•VA= W/0.8(计算时通常考虑20KVA以下为0.7,20KVA以上为0.8)●考虑到UPS运行在60-80%的区间是最佳运行状态,一般建议在计算时将上面的结果除以0.8再一次放大●然后在产品手册中选取最靠近的功率产品UPS容量计算与选择●例如:●机房内有服务器10台,每台1.5KW;终端250台,每台200VA;打印机8台,每台额定电流5A,计算需要带这些负载的UPS容量。
●计算如下:服务器:10×1.5KW=15KW,总容量为15KW/0.8≈20KVA终端:总容量为250×200VA=50KVA打印机:总容量8×5A×220V=8.8KVA总负载容量=服务器+终端+打印机=78.8KVA考虑最佳行状态得到最后选用●考虑最佳运行状态,得到78.8/0.8≈100KVA,最后选用100KVAUPS不同不同UPSUPS系列对应的标准电池组电压系列对应的标准电池组电压(举例)UPS型号电池组额定电压V f(V)Hipulse U系列80K、100K、120K、160K、200K、300K、400K384NXr系列30K、40K、60K、90K、100K、120K、160K、200K360 30KAdapt PM系列、60K、90K、120K、150K、180K、210K、240K、270K、300K384Liebert NXL系500K、600K、800K480列UPS电池的计算与选择采用恒功率模式计算方式W/cell=PL/(N×6×η)–蓄电池容量AhC-蓄电池容量,Ah–PL-负载功率,W备用时间小时–T-备用时间,h(小时)–η-UPS电池逆变效率•N-12v电池节数。
UPS 电池线缆的计算导体截面积=流过导体电流I ×导线长度/导体的电阻率×导线上的压降电压UUPS 的逆变器额定的直流工作电压为384V ;要求每组蓄电池是由32块12V 的单元电池串联而成(电池组的标称电压为: 32×12=384V ), 该蓄电池的临界放电电压E 临界为32×10=320V 。
η是UPS 逆变器的效率, 取0.92, E 临界是蓄电池组的临界放电电压(12V 蓄电池的临界放电电压约为10V , 2V 蓄电池的临界放电电压约为1.67V )。
I 最大=32092.08.01000200⨯⨯⨯VA =4.294160000=543.48A 由于一台UPS 配置四组电池, 每组电池的放电电流为543.48/4=135.87A, 估计电池线长10米, 固定压降为0.3V 。
导体截面积=(135.87×10)/(57/0.3)=79.46, 应使用95mm2的铜电缆。
保护接地线的线径1.设备额定工作电流设备保护接地线线径选择主要考虑的因素是设备的工作电流大小。
通信设备的保护接地线线径的选择, 可以参考GB 4943-2001《信息技术设备的安全》中的规定进行选择。
一般来说, 实际设备的保护接地线线径选取应大于等于表中额定电流对应的截面积。
根据GB 4943-2001第2.6.3.2条的规定, 保护连接导体的尺寸, 按GB 4943-2001标准中的表7-1GB 进行选取:表7-1 GB 4943-2001的表3B" 导线规格"2.防雷从防雷方面考虑, 保护接地线的线径很容易被满足。
满足雷电流的泻放不是接地线线径需要考虑的主要方面。
IEC 61312-1按照单根接地线泻放的过电流是否达到25%直击雷电流作为防雷接地线线径选取的分界线。
通信设备的防雷是防感应雷, 如果直击雷直接打中设备, 设备的防雷即使做得再好也不可能防得住。
UPS电池容量计算公式
1.确定所需的UPS系统功率:UPS系统通常用于提供电力备份,以便
在电网停电或故障时提供持续的供电。
因此,首先需要确定所需的UPS系
统功率。
通常以千瓦(kW)为单位。
2.确定所需的UPS运行时间:确定在电网停电或故障时希望UPS系统
能够提供持续供电的时间。
通常以分钟或小时为单位。
3.计算所需的能量存储量:将所需的UPS功率转化为能量存储量,可
以使用以下公式:
能量存储量(千瓦时)=UPS功率(千瓦)×运行时间(小时)
4.考虑电池的效率和自放电:在计算电池容量时,需要考虑电池的效
率和自放电情况。
电池的效率表示电池在充放电过程中的能量损失,通常
以百分比表示。
自放电是指电池在长时间存储或不使用时会自动失去能量。
这两个因素都会影响电池的容量计算。
5.考虑电池组件化:在实际应用中,通常使用多个电池组成电池组。
在计算电池容量时,需要将多个电池的容量相加。
6.计算电池容量:将所需的能量存储量除以电池的效率和自放电,可
以得到所需的电池容量。
通常以安时(Ah)为单位。
UPS配电池计算说明1 概述为UPS配电池,有多种计算方法。
有的方法不依赖电池的放电参数即可进行计算,属于估算法,配置出来的电池偏大,成本自然就高.我们追求的是精确的为UPS配置电池,既能满足UPS的配置要求,又使得成本最低,有利于销售。
2 最简单情况下的计算2.1 要为UPS配置电池,我们首先必须知道用于计算的UPS的参数:A。
UPS的视在功率大小,即通常说的该UPS是多少KV A的?B。
用户准备后备多少时间?C. UPS的逆变效率为多少?即UPS的逆变器的效率是多少?D. UPS的逆变器的额定直流输入电压为多少?或者说接入UPS逆变器的电池串由多少只12V 电池串联起来?也可以简单的问UPS的直流端额定电压是多少?通常,在招投标中UPS的视在功率和后备时间都会提供,但UPS的直流输入额定电压和逆变效率因各UPS厂家的参数不同,在招标文件中不会提供。
我们必须和UPS小系统的集成商联系,索要这两个参数。
事实上,对于参数A,我们真正关心的是UPS的有功功率,即UPS带负载的功率.通常视在功率乘以0。
8的系数即可得到有功功率,有功功率的单位用KW表示。
但部分小于3K的UPS系数可能为0.7,也有UPS的这个系数取决于负载的种类,从0.7到1.因此在询问集成商的时候,不妨问问UPS的有功功率是多少,避免特殊情况下出现错误。
2.2 其次,请准备好电池的恒功率放电数据表,以备查用.2.3 计算以为1台30KV A、后备30分钟的UPS配置电池为例,说明计算的过程.经联系集成商,我们得知集成商采用艾默生UPS,型号为UL33-0300L,该UPS的逆变效率0.94,电池串为30节12V电池串联,电池放电终止电压为1.75V/单格。
计算如下:a. 计算UPS的有功功率:30×1000×0。
8=24000 (W)式中0.8为转换系数b。
求UPS满载输出的情况下,需要电池输出的能量:24000÷0.94=26667 (W) 式中0.94为逆变效率C。
