沥青混合料理论最大相对密度试验真空法1、目的与适用范围1.1本方法适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
1.2本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。
2、仪具与材料2.1天平：称量10kg以上，感量不大于0.5kg；称量5kg以上，感量不大于0.1g；称量2kg以下，感量不大于0.05g。
2.2负压容器：根据试样数量选用表1中的A、B、C任何一种类型。
负压容器口带橡皮塞，上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。
负压容器类型2.3真空负压装置：由真空泵及水银压力计（或真空表）组成，真空泵能使负压容器内造成4kPa（30mmHg）负压。
2.4恒温水槽：水温控制25℃±0.5℃。
2.5温度计：分度为0.5℃。
2.6其它：玻璃板等。
3、方法与步骤3.1准备工作3.1.1按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。
试样数量不少于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量(g)37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5003.1.2将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。
若混合料坚硬时可用烘箱适当加热后打散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。
当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3.1.3负压容器标定方法将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量mb。
3.1.4采用A类容器时，将容器全部浸入25℃±0.5℃的恒温水槽中，称取容器的水中质量(mi)。
3.1.5将负压容器干燥，编号称取其质量。
3.2试验步骤3.2.1将沥青混合料试样装入干燥的负压容器中，称容器及沥青混合料总质量，得到试样的净质量mn，试样质量应不小于上述规定的最小数值。
沥青混合料理论最大相对密度仪安全操作规程引言沥青混合料理论最大相对密度仪作为一种专业设备，广泛应用于建筑材料、道路工程等领域。
然而，在使用该设备的过程中，存在一定的安全隐患。
为了确保操作人员的安全以及设备的正常使用，制定本安全操作规程。
设备简介沥青混合料理论最大相对密度仪是用于测定压实沥青混合料的最大相对密度的专业仪器。
该设备通过在设备的气缸内压缩密封的混合料样品，并测定其密度，从而计算出样品的最大相对密度。
安全操作规程1. 设备安装•操作人员应将设备安装在平整、稳定的工作台上，并用螺栓固定。
•将设备电源插头插入电源插座，并确认电源电压与设备电压符合。
•如果设备安装于实验室，应该将设备接地。
2. 使用混合料•需要测定的混合料样品应当严格按照配制比例制作，粒径应符合标准。
•禁止使用已受污染的或不符合制作比例的混合料。
3. 设备操作•操作人员应在设备使用前进行必要的检查和维护。
确保设备的所有零部件齐全、正常运转、不受损坏。
•操作人员应佩戴安全手套和护目镜，避免混合料可能带来的伤害和眼睛受到样品污染。
•在进行混合料样品压实过程中，操作人员应注意监控压力表显示数据，设备不能过载。
•操作人员应注意控制电源，避免人员触电。
4. 设备维护•定期检查设备各项零部件，保持设备运行的良好状态。
•对于已损坏的设备零件应及时更换。
•避免使用含有酸、碱、盐等腐蚀性化学试剂的物品进行设备清洁。
安全注意事项•混合料样品在操作过程中会产生高温，应避免皮肤接触。
•在设备运行时，不要用手接触设备，避免人员意外触电。
•不要将非混合料样品放入仪器中。
•禁止长时间运行设备。
总结本文详细介绍了沥青混合料理论最大相对密度仪的安全操作规程。
在使用该设备时，应严格遵守本规程，确保操作人员的安全和设备的正常运行。
同时，也提醒操作人员要多加注意安全事项，避免意外发生。
沥青混合料理论最大相对密度试验真空法1目的与适用范围1.1本方法适用于采用真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
1.2本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。
2仪具与材料技术要求2.1天平：称量5kg以上，感量不大于0.1g；称量2kg以下，感量不大于0.05g。
2.2负压容器：根据试样数量选用表T0711-1中的A、B、C任何一种类型。
负压容器口带橡皮塞，上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。
为便于抽真空时观察气泡情况，负压容器至少有一面透明或者采用透明的密封盖。
表T0711-1 负压容器类型类型容器附属设备A 耐压玻璃，塑料或金属制的罐，容积大于2000mL有密封盖，接真空胶管，分别与真空装置和压力表连接B容积大于2000mL的真空容量瓶带胶皮塞，接真空胶管，分别与真空装置和压力表连接C4000mL耐压真空器皿或干燥器带胶皮塞，接真空胶管，分别与真空装置和压力表连接2.3真空负压装置：由真空泵、真空表、调压装置、压力表及干燥或积水装置等组成。
2.3.1真空泵应使负压容器内产生3.7kPa±0.3kPa(27.5mmHg±2.5mmHg)负压；真空表分度值不得大于2kPa。
2.3.2调压装置应具备过压调节功能，以保持负压容器的负压稳定在要求范围内，同吋还应具有卸除真空压力的功能。
2.3.3压力表应经过标定，能够测定0~4kKa(0~30mmHg)负压。
当采用水银压力表时分度值1mmHg，示值误差为2mmHg；非水银压力表分度值0.1kPa，示值误差为0.2kPa。
压力表不得直接与真空装置连接，应单独与负压容器相接。
2.3.4采用干燥或积水装置主要是为了防止负压容器内的水分进入真空泵内。
2.4振动装置：试验过程中根据需要可以开启或关闭。
2.5恒温水槽：水温控制25±0.5℃。
沥青混合料最大理论密度仪操作规程1、连接电源（220V/50HZ），按下电源开关，显示窗口显示“0”位，等待试验。
2、将负压容器连同其中的水及试件一起放入震动台中，盖好两只负压容器的盖板，将放气阀推入关闭位置。
3、按下“自动”键，一切开始自动工作。
按照仪器的预置程序，仪器将先抽气至真空度达97.3Kpa，并保持真空状态，整个过程20分钟，然后震动台将自动每隔2分钟振荡若干次。
自动程序时间工作60分自动停机。
4、操作者任务试验达到要求，可按“停止”键并拉出放气阀，将负压容器盖板取下，并取下料筒，关闭电源。
5、如果自动控制试验后，试件中还有气体未全部除去，操作者还可以用人工手控功能使仪器继续运作。
先按“抽气”键，再按“振动”键，仪器将边抽气边振荡负压容器，此间，可以随时按“停止”键中断其动作。
重复上述操作，直到其满足需要为止，最后按“停止”键停止工作。
6、人工手控试验操作说明：①“振动”功能与“抽气”功能同时进行的时候，应先按“抽气” 键待负压容器内真空度达到97.3Kpa以后，再按“振动”建网进行振荡工作。
②按“抽气”后真空泵的一次连续动作时限为60分钟，按“振动”后震动台的一次连续动作时限60分钟，中途停机可按“停止”键。
••••••••••••••••••【唯美句子】走累的时候，我就到升国旗哪里的一角台阶坐下，双手抚膝，再闭眼，让心灵受到阳光的洗涤。
懒洋洋的幸福。
顶 3 收藏 2•【唯美句子】一个人踮着脚尖，在窄窄的跑道白线上走，走到很远的地方又走回来。
阳光很好，温暖，柔和。
漫天的安静。
顶7 收藏7•【唯美句子】清风飘然，秋水缓淌。
一丝云起，一片叶落，剔透生命的空灵。
轻轻用手触摸，就点碎了河面的脸。
落叶舞步婀娜不肯去，是眷恋，是装点？瞬间回眸，点亮了生命精彩。
顶11 收藏9•【唯美句子】几只从南方归来的燕子，轻盈的飞来飞去，“几处早莺争暖树，谁家新燕啄春泥，”其乐融融的山林气息，与世无争的世外桃源，让人心旷神怡。
SYD-0711A 理论最大相对密度试验器操作规程一、用途及适用范围：本仪器适用于真空法测定沥青混合料的理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
但不适用吸水率大于3%的多孔性集料的沥青混合料。
二、负压容器的标定：将负压容器和玻璃板放进水槽中,轻轻摇动负压容器使容器内气泡排除。
恒温10min ±1min ，取出负压容器和玻璃板，向负压容器内加满25℃±0.5℃的水至液面稍微溢出，用玻璃板先盖住容器端口1/3，然后慢慢沿容器端口水平方向移动盖住整个端口，容器内不能有气泡，否则重做。
擦除负压容器四周的水，正确称取盛满水的负压容器的质量m b 。
三、试验步骤：1. 将沥青混合料试样装入干燥的负压容器中，称量容器及沥青混合料的总质量，得到试样的净质量m a 。
m a 应满足下表要求：2. 往负压容器中注入约25℃±0.5℃的水，将混合料全部浸没，并较混合料顶面高出约2cm,但水量不宜太多，以免吸入真空泵内。
3. 将负压容器放入仪器平台上的定位圈内，盖好上盖。
盖子口应平稳落入负压容器内，不得歪斜，以免密封失灵。
4. 打开电源开关，等到负压显示稳定后，按“启动/停止”键，试样开始抽真空。
注意：为使气泡容易除去，可在水中加有0.01%浓度的表面活性剂。
5. 当负压为4kPa 后进入振动保持阶段,定时显示器开15min 倒计时。
6. 此时按振动键可以启闭振动。
7. 如果负压小于3.4kPa 时，可以加大过压进气调节阀的进气量（逆时针调节），如果负压大于4.0kPa ，可以减小过压进气阀（顺时针调节），最好的情况是此时在、抽真空的量略大于补气量，这样负压比较稳定，补气阀门工作不会太频繁。
8. 当定时显示器开始0时抽真空结束，开始下压。
9. 将经抽真空和振动后的装有沥青混合料试样的负压容器浸入保温至25℃±0.5℃的恒温水浴中，10min ±1min 后取出，加入玻璃板，使容器中没有空气，擦干净容器外的水分，称取容器、水和沥青混合料的总质量m c 。
HDSXM---III型数显沥青混合料理论最大相对密度试验仪使用说明书
为满足各类试验的需要，依据试验规程的规定，仪器设有程控自动试验和独立人工手控两大功能。
该仪器可同时检测两个平行试样
1、连接主机电源（220V/50HZ），按下电源开关，显示仪器编号，稍后时间窗口显
示“00.00”，压力窗口显示负压容器的内压力，显示单位为Kpa（不抽气时显示
当地大气压值），当环境温度低于10℃时，压力窗口显示“LLLL”,当环境温度
高于40℃时，压力窗口显示“HHHH”。
2、将规程规定的试件和水装入负压容器（以下简称筒），再将装好水及试件的料筒
放入振动台，盖好两只料筒的盖板；按下“自动“键，仪器按标准工作程序开
始自动抽真空，如压力窗口显示值不变小，请在两个盖板上稍加压力使盖板和
料筒呈密封状态，当压力抽至3.7Kpa±0.3Kpa时，开始计时，同时仪器开始自
动间隙性振动，持续15分钟后，自动卸压，结束工作程序。
3、当料筒内压力逐渐恢复后，将料筒盖板取下，按规程规定进行称重和资料整理
工作。
4、试验结束后，关闭电源。
5、人工手控试验操作说明：
（1）按“抽气”键待料筒内压力达到3.7Kpa。
（2）按“振动”键后振动台连续振动，仪器同时开始计时，达到要求后，按“停止”键，其他操作同上。

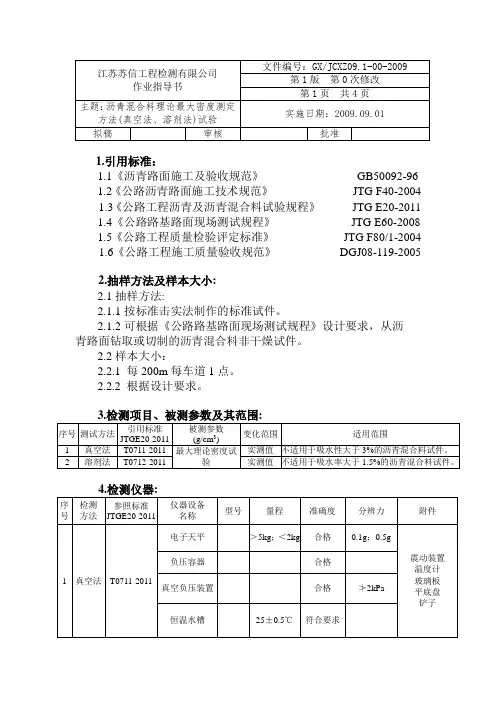

江苏苏信工程检测有限公司作业指导书文件编号：GX/JCXZ09.1-00-2009 第1版第0次修改第1页共4页主题：沥青混合料理论最大密度测定方法(真空法、溶剂法)试验实施日期：2009.09.01 拟稿审核批准1.引用标准：1.1《沥青路面施工及验收规范》GB50092-961.2《公路沥青路面施工技术规范》JTG F40-20041.3《公路工程沥青及沥青混合料试验规程》JTG E20-20111.4《公路路基路面现场测试规程》JTG E60-20081.5《公路工程质量检验评定标准》JTG F80/1-20041.6《公路工程施工质量验收规范》DGJ08-119-20052.抽样方法及样本大小:2.1抽样方法:2.1.1按标准击实法制作的标准试件。
2.1.2可根据《公路路基路面现场测试规程》设计要求，从沥青路面钻取或切制的沥青混合料非干燥试件。
2.2样本大小：2.2.1 每200m每车道1点。
2.2.2 根据设计要求。
3.检测项目、被测参数及其范围:序号测试方法引用标准JTGE20-2011被测参数(g/cm3)变化范围适用范围1 真空法T0711-2011 最大理论密度试验实测值不适用于吸水性大于3%的沥青混合料试件。
2 溶剂法T0712-2011 实测值不适用于吸水率大于1.5%的沥青混合料试件。
4.检测仪器:序号检测方法参照标准JTGE20-2011仪器设备名称型号量程准确度分辨力附件1 真空法T0711-2011电子天平＞5kg；＜2kg 合格0.1g；0.5g震动装置温度计玻璃板平底盘铲子负压容器--- --- 合格---真空负压装置--- --- 合格≯2kPa 恒温水槽--- 25±0.5℃符合要求---2 溶剂法 T0712-2011电子天平--- --- 符合要求 ≯0.1g 温度计、三氯乙烯溶剂恒温水槽 --- 25±0.5℃ 合格 --- 广口瓶---1000mL合格---5.检测系统框图:真空法 溶液法试样配比冷却热料浸水称质量干燥称量入料称器容器浸水计时抽真空卸压保温称质量测定压强测定压强测定压强测定压强测定压强测定压强测定压强6. 检测前、后对被测样品、检测仪器、环境要求、设备安装的检查。

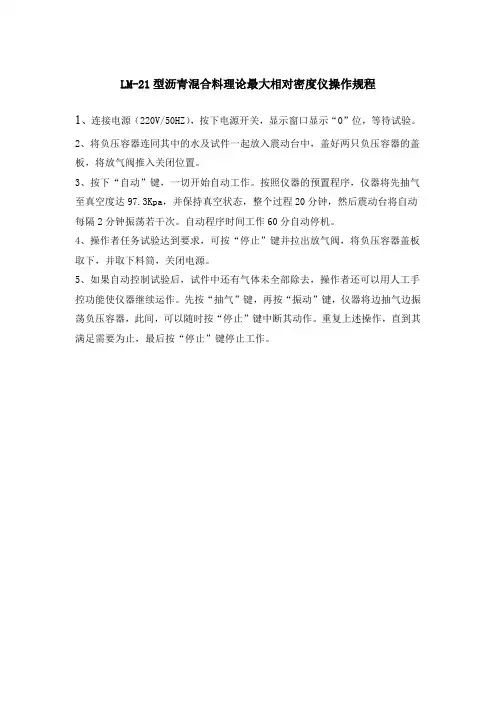

LM-21型沥青混合料理论最大相对密度仪操作规程
1、连接电源（220V/50HZ），按下电源开关，显示窗口显示“0”位，等待试验。
2、将负压容器连同其中的水及试件一起放入震动台中，盖好两只负压容器的盖板，将放气阀推入关闭位置。
3、按下“自动”键，一切开始自动工作。
按照仪器的预置程序，仪器将先抽气至真空度达97.3Kpa，并保持真空状态，整个过程20分钟，然后震动台将自动每隔2分钟振荡若干次。
自动程序时间工作60分自动停机。
4、操作者任务试验达到要求，可按“停止”键并拉出放气阀，将负压容器盖板取下，并取下料筒，关闭电源。
5、如果自动控制试验后，试件中还有气体未全部除去，操作者还可以用人工手控功能使仪器继续运作。
先按“抽气”键，再按“振动”键，仪器将边抽气边振荡负压容器，此间，可以随时按“停止”键中断其动作。
重复上述操作，直到其满足需要为止，最后按“停止”键停止工作。
沥青混合料理论最大相对密度试验（真空法）检测方案1 目的与适用范围1.1、本方法适用于采用真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
1.2、本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。
2 仪器与材料2.1电子天平2.2沥青混合料最大相对密度试验仪2.3 标准恒温水浴2.4温度计2.5其他；玻璃板、平底盘、铲子等m3方法与步骤3.1准备工作3.1.1按以下几种方法获取沥青混合料试样，试样数量宜不少于下表的规定数量。
公称最大粒径（mm）试样最小质量（ɡ）4.75 5009.5 100013.2、16 150019 200026.5 250031.5 300037.5 35001）拌制沥青混合料，分别拌制两个平行试样，放置于平底盘中。
2）沥青混合料取样方法从运料车或者摊铺现场取样，趁热缩分成两个平行试样，分别放置于平底盘中。
3）从沥青路面上钻芯取样或切割的试样，或者其他来源的冷沥青混合料，应置125℃±5℃烘箱中加热至变软、松散后，然后缩分成两个平行试样，分别放置于平底盘中。
3.1.2将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。
若混合料坚硬时可用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。
当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3.1.3标定负压容器将B、C类负压容器装满25±0.5℃的水，正确称取负压容器与水的总质量（m b）。
采用A类容器时，将容器全部浸入25±0.5℃的恒温水槽中，称取容器的水中质量（m1）。
3.1.4将负压容器干燥、编号、称取其干燥质量。
3.2试验步骤3.2.1将沥青混合料试样装入干燥的负压容器中，称容器及沥青混合料总质量，得到试样的净质量m a，试样质量应不小于上述规定的最小数量。
沥青混合料理论最大相对密度仪操作规程一、引言沥青混合料最大相对密度仪是用于测定沥青混合料摊铺密度的一种专用仪器。
正确操作最大相对密度仪对于保证沥青混合料的质量具有重要意义。
本操作规程旨在规范最大相对密度仪的正确使用方法，以保证测试结果的准确性和可靠性。
二、仪器准备1.确保最大相对密度仪处于水平状态，底座牢固稳固，避免发生仪器移动等意外情况。
2.检查仪器连接部位是否紧固，避免松动或漏气现象。
3.检查仪器电源连接是否正常，避免电源故障影响测试过程。
三、样品准备1.从实验室或试验场上取得代表性的沥青混合料样品。
2.根据要求取得适量的样品，待使用前先进行筛分并干燥至恒重。
3.按照试验要求将样品铺在试验桶内，用锤子轻轻拍实，确保样品均匀分布。
四、操作步骤1.打开仪器电源开关，待仪器预热后，调节温度控制仪至试验所需温度。
2.打开试验桶，并将装有样品的试验桶放置在温控槽中，确保样品完全浸入水中。
3. 调节试验桶高度，保持试验桶与液面之间的高度差不超过50mm。
4.将机械振荡器插入试验桶底部，打开振荡器开关，使样品在振荡作用下紧密排列。
5.调节振荡频率与振幅，使样品在振荡过程中能够充分排气。
6.振荡过程中根据试验要求和试验过程中的指示进行操作，如反复振荡、加重或去重等。
7.在规定的振荡时间内完成试验，并关闭振荡器开关。
8.将试验桶从温控槽中取出，倒掉桶内温水并清洁试验桶。
9.在试验样品周围清除水迹，并用干净软布擦拭试验桶表面。
10.按照试验要求进行称重，得到试验的质量参数，并记录下来。
五、注意事项1.操作时应严格按照试验要求和操作规程进行，避免疏漏或操作失误。
2.在振荡过程中要谨慎操作，避免振荡器与试验桶发生碰撞或摩擦。
3.清洁试验桶时应使用干净柔软的布擦拭，避免划伤试验桶表面。
4.仪器使用完毕后，及时关闭仪器电源，并进行仪器的清洁和维护工作。
六、故障排除1.如发生仪器故障或异常情况，应立即停止操作，并检查故障原因。
沥青混合料理论最大相对密度试验真空法1、目的与适用范围1.1本方法适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
1.2本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。
2、仪具与材料2.1天平：称量10kg以上，感量不大于0.5kg；称量5kg以上，感量不大于0.1g；称量2kg以下，感量不大于0.05g。
2.2负压容器：根据试样数量选用表1中的A、B、C任何一种类型。
负压容器口带橡皮塞，上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。
负压容器类型类型容器附属设备A耐压玻璃、塑料或金属制的罐，容积大于1000ml 有密封盖，接真空胶管，与真空泵连接B 容积大于1000ml的真空容量瓶带胶皮塞，接真空胶管，与真空泵连接C 4000ml耐压真空干燥带胶皮塞，放气阀，接真空胶皮管与真空泵连接2.3真空负压装置：由真空泵及水银压力计（或真空表）组成，真空泵能使负压容器内造成4kPa（30mmHg）负压。
2.4恒温水槽：水温控制25℃±0.5℃。
2.5温度计：分度为0.5℃。
2.6其它：玻璃板等。
3、方法与步骤3.1准备工作3.1.1按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。
试样数量不少于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量(g)37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5003.1.2将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。
若混合料坚硬时可用烘箱适当加热后打散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。
当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3.1.3负压容器标定方法将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量mb。
沥青混合料理论最大相对密度试验真空法1、目的与适用范围1.1本方法适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
1.2本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。
2、仪具与材料2.1天平：称量10kg以上，感量不大于0.5kg；称量5kg以上，感量不大于0.1g；称量2kg以下，感量不大于0.05g。
2.2负压容器：根据试样数量选用表1中的A、B、C任何一种类型。
负压容器口带橡皮塞，上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。
负压容器类型类型容器附属设备A耐压玻璃、塑料或金属制的罐，容积大于1000ml 有密封盖，接真空胶管，与真空泵连接B 容积大于1000ml的真空容量瓶带胶皮塞，接真空胶管，与真空泵连接C 4000ml耐压真空干燥带胶皮塞，放气阀，接真空胶皮管与真空泵连接2.3真空负压装置：由真空泵及水银压力计（或真空表）组成，真空泵能使负压容器内造成4kPa（30mmHg）负压。
2.4恒温水槽：水温控制25℃±0.5℃。
2.5温度计：分度为0.5℃。
2.6其它：玻璃板等。
3、方法与步骤3.1准备工作3.1.1按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。
试样数量不少于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量(g)37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5003.1.2将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。
若混合料坚硬时可用烘箱适当加热后打散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。
当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3.1.3负压容器标定方法将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量mb。
沥青混合料理论最大相对密度测定作业指导书文件编号：xxxxx发布日期：2019年01月25日批准：审核：编写：xxxx 工程检测有限公司3.5理论最大相对密度3.5.1、目的与适用范围1、本方法适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
2、本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。
3.5.2 仪具与材料1、天平：称量10kg以上，感量不大于0.5kg；称量5kg以上，感量不大于0.1kg;称量2kg以下；称量不大于0.05g。
2、负压容器：根据试样数量选用表1中的A、B、C任何一种类型。
负压容器口带橡皮塞，上上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。
（扫描P300）3、真空负压装置：由真空泵及水银压力计（或真空表）组成，真空泵能使负压容器内造成4kPa(30mmHg)负压。
4、恒温水槽：水温控制25℃±0.5℃。
5、温度计：分度为0.5℃。
6、其它：玻璃板等。
3.5.3方法与步骤1、准备工作1.1 按本规程T 0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。
试样数量不小于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量（g）37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5001.2 将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。
若混合料坚硬时可用烘箱适当加尔后分散，一般加热温度不超过60℃。
若混合料坚硬时可采用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得不捶打碎，为防止集料破碎。
当试样时从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
1.3 负压容器标定方法将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量mb。
沥青混合料理论最大相对密度仪操作规程
（1）接通电源，按下电源开关，电源指示灯亮，等待试验。
（2）将料筒连同其中的水及混合料一起放入震动平台上。
（注入的水以将混合料全部浸没为准，且达到罐容量的一半）
（3）盖好两只料筒的盖板，将两根抽气管插好，并将放气阀推入关闭位置。
（4）按下“自动”键，自动指示灯亮，仪器开始自动工作。
（5）自动程序试验结束，试件中还有气体未全部除去，可用手动程序继续工作。
（6）先按“抽气”键，真空泵开始工作，“手动”指示灯亮，真空度达到97.3Kpa 后，真空泵停止工作，计时开始，系统进入保压计时15min，时间到后蜂鸣器响，时间窗口显示“-”。
（7）按“震动”键，进入震动程序，计时开始，震动台开始持续振荡6min后，自动停机，蜂鸣器响，再按“震动”键，系统退出震动程序。
（8）试验已达到要求，即可拉出放气阀，将料筒盖板插入仪器后部的把手中，取下料筒。
（9）试验结束后，关闭电源，仔细清理仪器设备，并记录仪器使用记录。
沥青混合料理论最大相对密度仪说明书一、适用范围本仪器适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
仪器不适用于吸水率大于3%的多孔性集料的沥青混合料。
本仪器由机架、进口真空抽气机、震动器、空气阀、真空表、绝对压力表等真空容器及控制电器等组成，其结构合理，使用方便，能同时进行两个试样的平行试验。
本仪器采用负压控制方法，避免了原有设备抽取真空不足或者过抽导致真空度过大现象。
带有精密调压装置和高精度绝对压力表，可以将容器负压控制在3.7KPa±0.3KPa,完全符合最新沥青及沥青混合料试验规程JTG E20-2011中的T0711-2011真空法混合料理论最大相对密度试验规范要求。
二、主要技术参数：电源电压：220V±10% 容器容积：4300ml×2只抽气机功率：160W 压力范围：0—100kpa振动机功率：30W 外形尺寸：530×500×360mm三、试验方法1、按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。
试样数量不少于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量（g）37.5 350026.5 250019.0 200013.2、16.0 15009.5 10004.75 5002、将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。
若混合料坚硬时可用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。
当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3、负压容器类型4、负压容器标定方法：将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量（m b）。
5、采用A类容器时，将容器全部浸入25℃±0.5℃的恒温水槽中，称取容器的水中质量（m I）。
沥青混合料理论最大相对密度仪
一、适用范围
LM-21沥青混合料理论最大相对密度仪适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
好仪器，好资料，尽在沧州建仪（）。
欢迎到网站查询可编辑版本。
打造中国建仪销售第一品牌，树立沧州产品全新形象
二、主要技术参数
1、振荡间隙：3min
2、真空度：-0.1MPa
3、容器容积：5000ml×2
4、振荡方式：连续/间隙
5、功率：300W
6、电源电压：220V±10%、50Hz；
7、外形尺寸：500×520×380（mm）。
三、使用方法
依据试验规程的规定，仪器设有自动试验和手动试验两种程序功能。
该仪器可同时检测2个平行试样，以进行对比。
1、连接电源（AC220V/50HZ），按下电源开关，电源指示灯亮，等待试验。
2、将负压容器（以下称料筒）连同其中的水（水温为25℃±0.5℃）及混合料一起放入震动平台上（注入的水以将混合料全部浸没为准）盖好两只料筒的盖板，盖上有三个接头（其中有一根接有标注的精密数字压力表），将三根抽气管插好，并将放气阀旋转至关闭位置（放气阀左旋为开通右旋关闭）。
3、自动程序：
3.1按“停机”键系统复位后，按下“自动”键，自动指示灯亮，。
按照仪器的预置程序，仪器将先抽气两分钟计数器计时，在抽气过程中旋转调压阀（调压阀左旋数字增大右旋数字减小），使料筒真空度达到3.7Kpa（±0.3 Kpa ），两分钟抽气结束计数板归零重新开始计时，真空泵和震动工作台同步工作15 min（±2min）后同时停止工作，系统退出“自动程序”。
3.2在自动程序中，按“停机”键，系统将退出自动程序并复位系统。
自动程序试验结束，操作者认为试验已达到要求，即可以旋转放气阀缓慢卸压（通过真空表读数来控制卸压速度，卸压速度不得大于8 Kpa/s）使料筒内压力逐渐恢复至大气压。
沥青混合料理论最大相对密度仪手动程序：
4.1先按“抽气”键，真空泵和计时器开始工作，“手动”指示灯亮，在抽气过程中旋转调压阀（调压阀左旋数字增大右旋数字减小），使料筒真空度达到3.7Kpa（±0.3 Kpa ）。
4.2按“震动”键，震动工作台和真空泵同步工作，计时器归零重新开始计时，操作者认为试验达到要求，按“停止”键，真空泵和震动工作台同时停止工作，若还要再次震动可重复上述4.2的步骤。
手动程序试验结束，操作者认为试验已达到要求，即可以旋转放气阀缓慢卸压（通过真空表读数来控制卸压速度，卸压速度不得大于8 Kpa/s）使料筒内压力逐渐恢复至大气压。
四、试验方法
按《公路工程沥青及沥青混合料试验规程》（JTGE20-2011）中T0711-2011方法进行。
五、真空泵维修保养：
（1）被抽气体的温度不能超过40℃，使用环境温度为：5℃-40℃。
（2）严禁无油运转。
泵运行时，严禁堵塞排气口。
试验过程中会产生油雾状气体从箱体散出，属于正常现象。
（3）长期工作应经常注意泵油是否充足，油箱内存油不能低于油标中心，油量不足将会影响工作性能，甚至损坏零部件。
（4）要保持油的清洁，新泵使用后要求在250-300小时换新油一次，若泵油在使用中变脏、浑浊、进入水份或其它挥发性物质时应及时换新油，以免影响真空度或无法运转。
最好用真空泵油，也可用20号以上机械油。
（5）更换新油前应开机运转15-30分钟，使油变稀，停泵后旋去放油螺丝，把泵内污油全部放出，再从进气口灌入新油300ml，启动电机运转1分钟，对泵腔内部进行清洗，反复2-3次，确认清洁后，装上新油即可使用。
六、高精密数字压力表（压力表分度值 0.1 Kpa,示值误差为 0.2 Kpa）的使用方法,
（1）采样状态下的功能：（面板操作时请用专用磁笔）
（2）“开关”键：开关机功能键； CWY50型数字压力设置开关校零当仪表不使用时可以关闭采样以降低功效。
刷下此键2秒内显示该仪表量程的起始点和满量程点，仪表进入测量状态；再次按下此键2秒后，仪表关机。
（3）“设置”键：此键有两个功能，即“峰值保持”功能和“单位转换”功能。
本产品所有参数已设定完毕无需进行此操作。
“校零”键：由于大气压和温度等变化，数字压力表在大气压下发生零位漂移时可以通过此键自动进行校正零点压力。
刷此键显示“CAL-0”仪表将进行零点校准，正常时2秒内自动退出并保持。
若当前压力在大气压范围内可显示“CAL-0” 进行零点校准；若压力与大气压相差较大或仪表故障，侧显示“ERR01”属仪表故障。
（4）数字压力表供电电源：3.6V高能双节锂电池，寿命2到3年。
七、注意事项
1、仪器内装有空气干燥装置，保障进入真空泵内的气体为干燥气体，若因错误操作发现有水抽入至管路中需打开箱体后盖，将干燥装置打开进行干燥处理。
2、在真空泵启动以后，若真空表指针停止不动或者在原位不停地抖动，此为料筒密封不严或管道漏气。
若料筒密封不严操作者可以用手稍用力将筒盖四周向下压紧一下，待指针正常转动以后松开即可。
3、试验结束以后，应及时清洗试筒，擦干试筒、筒盖、震动台及仪器各处的水迹。
4、拆开包装箱后，将仪器水平安装在干燥、通风及清洁的场所，环境温度不通超过40℃。
5、严禁因操作失误洒落出的水滴滴入仪器箱体。
6、非本公司专业技术人员除换油和干燥干燥装置外严禁拆卸仪器各部分的防护板，违者造成的仪器损坏，责任自负。
八、装箱清单
1、仪器 1台
2、电源线 1根
3、保险丝 2只
4、产品合格证 1份
5、使用说明书 1本
6、专用磁笔 1根
沥青混合料理论最大相对密度仪运行稳定噪音小，价格优惠,质量至上,终身保修，独具竞争力的性价比.
产品相关关键字：沥青混合料理论最大密度仪沥青混合料最大理论密度仪沥青混合料最大相对密度仪。
