下载文档原格式
尼龙(PA)材料的特性一尼龙简介尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g ／cm3。
拉伸强度：＞ 60．0Mpa。
伸长率：＞ 30%。
弯曲强度： 90.0Mpa 。
缺口冲击强度：(KJ／m2) ＞ 5。
尼龙的收缩率为1%~2%. 需注意成型后吸湿的尺寸变化。
吸水率 100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215-225℃。
合適壁厚2-3.5mm. PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。
二 PA性能的主要优点有：1. 机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS 高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。

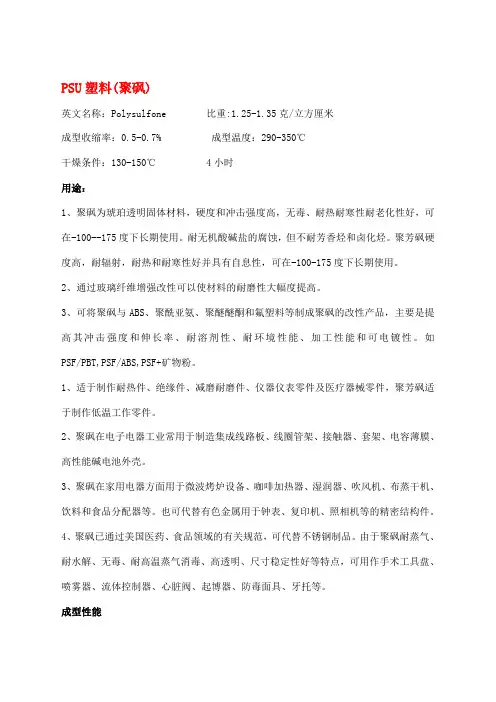

PSU塑料(聚砜)英文名称：Polysulfone 比重:1.25-1.35克/立方厘米成型收缩率：0.5-0.7% 成型温度：290-350℃干燥条件：130-150℃ 4小时用途：1、聚砜为琥珀透明固体材料，硬度和冲击强度高，无毒、耐热耐寒性耐老化性好，可在-100--175度下长期使用。
耐无机酸碱盐的腐蚀，但不耐芳香烃和卤化烃。
聚芳砜硬度高，耐辐射，耐热和耐寒性好并具有自息性，可在-100-175度下长期使用。
2、通过玻璃纤维增强改性可以使材料的耐磨性大幅度提高。
3、可将聚砜与ABS、聚酰亚氨、聚醚醚酮和氟塑料等制成聚砜的改性产品，主要是提高其冲击强度和伸长率、耐溶剂性、耐环境性能、加工性能和可电镀性。
如PSF/PBT,PSF/ABS,PSF+矿物粉。
1、适于制作耐热件、绝缘件、减磨耐磨件、仪器仪表零件及医疗器械零件，聚芳砜适于制作低温工作零件。
2、聚砜在电子电器工业常用于制造集成线路板、线圈管架、接触器、套架、电容薄膜、高性能碱电池外壳。
3、聚砜在家用电器方面用于微波烤炉设备、咖啡加热器、湿润器、吹风机、布蒸干机、饮料和食品分配器等。
也可代替有色金属用于钟表、复印机、照相机等的精密结构件。
4、聚砜已通过美国医药、食品领域的有关规范，可代替不锈钢制品。
由于聚砜耐蒸气、耐水解、无毒、耐高温蒸气消毒、高透明、尺寸稳定性好等特点，可用作手术工具盘、喷雾器、流体控制器、心脏阀、起博器、防毒面具、牙托等。
成型性能1.无定形料,吸湿大，吸水率0.2％-0.4％，使用前须充分干燥，并防止再吸湿。
保证含水量在0.1％以下。
2.成型性能与PC相似，热稳定性差，360度时开始出现分解。
3.流动性差，冷却快，宜用高温高压成型。
模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/34.为减小注塑制品产生内应力，模具温度应控制在100-140度。
成型后可采取退火处理甘油浴退火处理，160度，1-5分钟；或采取空气浴160度，1-4小时。

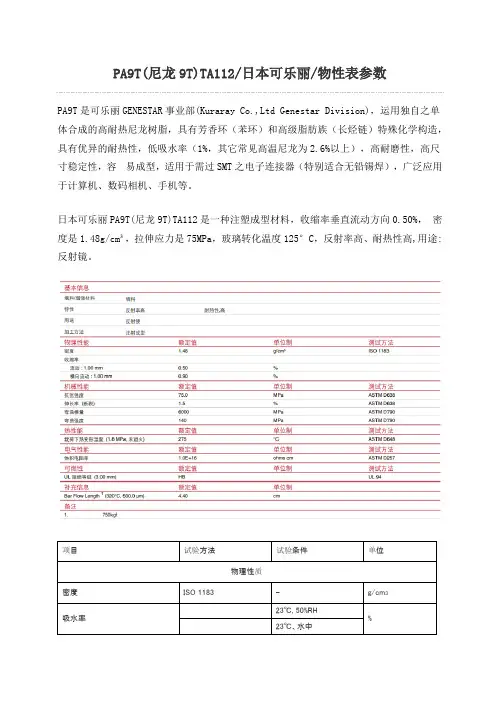

PA9T(尼龙9T)TA112/日本可乐丽/物性表参数
PA9T是可乐丽GENESTAR事业部(Kuraray Co.,Ltd Genestar Division)，运用独自之单体合成的高耐热尼龙树脂，具有芳香环（苯环）和高级脂肪族（长烃链）特殊化学构造，具有优异的耐热性，低吸水率（1%，其它常见高温尼龙为2.6%以上），高耐磨性，高尺寸稳定性，容易成型，适用于需过SMT之电子连接器（特别适合无铅锡焊），广泛应用于计算机、数码相机、手机等。
日本可乐丽PA9T(尼龙9T)TA112是一种注塑成型材料，收缩率垂直流动方向0.50%，密度是1.48g/cm³，拉伸应力是75MPa，玻璃转化温度125°C，反射率高、耐热性高,用途:反射镜。
项目试验方法试验条件单位
物理性质
密度ISO 1183-g/cm3
吸水率23℃, 50%RH
% 23℃、水中。

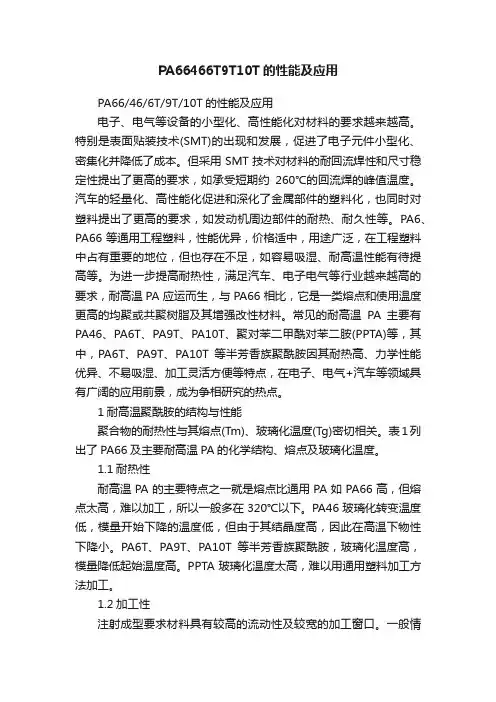

PA66466T9T10T的性能及应用PA66/46/6T/9T/10T的性能及应用电子、电气等设备的小型化、高性能化对材料的要求越来越高。
特别是表面贴装技术(SMT)的出现和发展，促进了电子元件小型化、密集化并降低了成本。
但采用SMT技术对材料的耐回流焊性和尺寸稳定性提出了更高的要求，如承受短期约260℃的回流焊的峰值温度。
汽车的轻量化、高性能化促进和深化了金属部件的塑料化，也同时对塑料提出了更高的要求，如发动机周边部件的耐热、耐久性等。
PA6、PA66等通用工程塑料，性能优异，价格适中，用途广泛，在工程塑料中占有重要的地位，但也存在不足，如容易吸湿、耐高温性能有待提高等。
为进一步提高耐热性，满足汽车、电子电气等行业越来越高的要求，耐高温PA应运而生，与PA66相比，它是一类熔点和使用温度更高的均聚或共聚树脂及其增强改性材料。
常见的耐高温PA主要有PA46、PA6T、PA9T、PA10T、聚对苯二甲酰对苯二胺(PPTA)等，其中，PA6T、PA9T、PA10T等半芳香族聚酰胺因其耐热高、力学性能优异、不易吸湿、加工灵活方便等特点，在电子、电气+汽车等领域具有广阔的应用前景，成为争相研究的热点。
1耐高温聚酰胺的结构与性能聚合物的耐热性与其熔点(Tm)、玻璃化温度(Tg)密切相关。
表1列出了PA66及主要耐高温PA的化学结构、熔点及玻璃化温度。
1.1耐热性耐高温PA的主要特点之一就是熔点比通用PA如PA66高，但熔点太高，难以加工，所以一般多在320℃以下。
PA46玻璃化转变温度低，模量开始下降的温度低，但由于其结晶度高，因此在高温下物性下降小。
PA6T、PA9T、PA10T等半芳香族聚酰胺，玻璃化温度高，模量降低起始温度高。
PPTA玻璃化温度太高，难以用通用塑料加工方法加工。
1.2加工性注射成型要求材料具有较高的流动性及较宽的加工窗口。
一般情况下，PA的熔融成型加工温度在320℃左右，分解温度在350℃附近。
PSU塑料(聚砜)英文名称：Polysulfone 比重:1.25-1.35克/立方厘米成型收缩率：0.5-0.7% 成型温度：290-350℃干燥条件：130-150℃4小时用途：1、聚砜为琥珀透明固体材料，硬度和冲击强度高，无毒、耐热耐寒性耐老化性好，可在-100--175度下长期使用。
耐无机酸碱盐的腐蚀，但不耐芳香烃和卤化烃。
聚芳砜硬度高，耐辐射，耐热和耐寒性好并具有自息性，可在-100-175度下长期使用。
2、通过玻璃纤维增强改性可以使材料的耐磨性大幅度提高。
3、可将聚砜与ABS、聚酰亚氨、聚醚醚酮和氟塑料等制成聚砜的改性产品，主要是提高其冲击强度和伸长率、耐溶剂性、耐环境性能、加工性能和可电镀性。
如PSF/PBT,PSF/ABS,PSF+矿物粉。
1、适于制作耐热件、绝缘件、减磨耐磨件、仪器仪表零件及医疗器械零件，聚芳砜适于制作低温工作零件。
2、聚砜在电子电器工业常用于制造集成线路板、线圈管架、接触器、套架、电容薄膜、高性能碱电池外壳。
3、聚砜在家用电器方面用于微波烤炉设备、咖啡加热器、湿润器、吹风机、布蒸干机、饮料和食品分配器等。
也可代替有色金属用于钟表、复印机、照相机等的精密结构件。
4、聚砜已通过美国医药、食品领域的有关规范，可代替不锈钢制品。
由于聚砜耐蒸气、耐水解、无毒、耐高温蒸气消毒、高透明、尺寸稳定性好等特点，可用作手术工具盘、喷雾器、流体控制器、心脏阀、起博器、防毒面具、牙托等。
成型性能1.无定形料,吸湿大，吸水率0.2％-0.4％，使用前须充分干燥，并防止再吸湿。
保证含水量在0.1％以下。
2.成型性能与PC相似，热稳定性差，360度时开始出现分解。
3.流动性差，冷却快，宜用高温高压成型。
模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/34.为减小注塑制品产生内应力，模具温度应控制在100-140度。
成型后可采取退火处理甘油浴退火处理，160度，1-5分钟；或采取空气浴160度，1-4小时。
尼龙(PA)材料的特性一尼龙简介尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g／cm3。
拉伸强度：＞60．0MPa。
伸长率：＞30%。
弯曲强度：90.0 MPa 。
缺口冲击强度：(kJ／m2) ＞5。
尼龙的收缩率为1%～2%. 需注意成型后吸湿的尺寸变化。
吸水率100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215～225℃。
合適壁厚2～3.5mm. PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。
二PA性能的主要优点1. 机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。

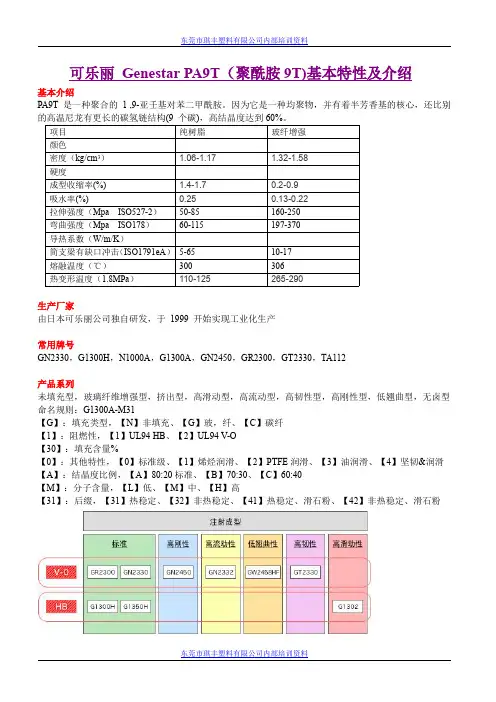

PA9T尼龙物性PA9T的基本描述PA9T（Genestar）又叫尼龙9T，化学名：聚1,9-亚壬基对苯二酰胺，别名：Nylon 9T；PA 9T；Polyamide 9T；Genestar 9T。
PA9T的分子式及英文名分子式：(C17H24N2O2)n，英文名：Poly(iminocarbonyl-1,4-phenylenecarbonylimino-1,9-nonanediyl)，具有芳香环（苯环）和高级长烃链脂肪族特殊化学构造，是对苯二酸和壬二胺的共聚物，由半芳香族为主链的长碳链(9C)结构，比另一种耐高温尼龙PA6T碳链(6C)长。
PA9T的基本特性具有优异的耐热性，低吸水率，高耐磨性，高尺寸稳定性，易成型的特性。
是日本可乐丽Kuraray公司运用独特的单体合成的耐高温尼龙树脂，属于高分子化合物。
PA9T固有的独特性能一、PA9T流动性好，易加工，适合于薄壁成型。
二、PA9T具有高润滑性，低摩擦系数，耐磨损性，耐摩擦性能大大高于其他尼龙，甚至超过POM和LCP。
三、PA9T具有低模具腐蚀性，低瓦斯气，延长了模具使用寿命。
四、PA9T具有高结晶性，结晶快，冷却时间短。
五、PA9T具有高耐冲击性，柔软性，在更高的温度环境中，仍保持良好的机械强度和韧性及刚性，优于PA66和PA46。
六、PA9T具有极佳的耐化学品、耐药品、耐水解和耐燃油、耐醇、酸和二氯化钙、热水和其他流体性能，几乎超过所有尼龙，仅比PPS略差。
七、具有高燃料阻隔性，对燃油的阻隔性是PA6和PA12的十倍，与乙烯-四氯乙烯共聚物ETFE水平相当。
八、PA9T吸水率低-1%，大大低于其它系列尼龙树脂，略与PBT相当，也低于同样属于半芳香族的耐高温尼龙PA6T。
九、PA9T具有高刚性、高强度、高尺寸精度及稳定性，低翘曲性，不会因吸水造成尺寸变化及机械强度下降。
十、PA9T具有优秀的耐高温性能，高玻璃化温度-125℃，超高耐热性，适用280℃以上无铅焊锡。

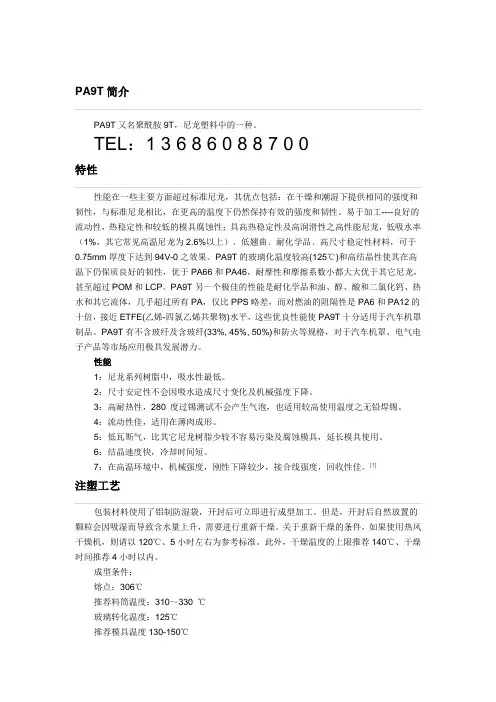

PA9T又名聚酰胺9T，尼龙塑料中的一种。
TEL：1 3 6 8 6 0 8 8 7 0 0特性性能在一些主要方面超过标准尼龙，其优点包括：在干燥和潮湿下提供相同的强度和韧性，与标准尼龙相比，在更高的温度下仍然保持有效的强度和韧性。
易于加工----良好的流动性，热稳定性和较低的模具腐蚀性；具高热稳定性及高润滑性之高性能尼龙，低吸水率（1%，其它常见高温尼龙为2.6%以上）﹑低翘曲﹑耐化学品﹑高尺寸稳定性材料，可于0.75mm厚度下达到94V-0之效果。
PA9T的玻璃化温度较高(125℃)和高结晶性使其在高温下仍保质良好的韧性，优于PA66和PA46，耐摩性和摩擦系数小都大大优于其它尼龙，甚至超过POM和LCP。
PA9T另一个极佳的性能是耐化学品和油、醇、酸和二氯化钙、热水和其它流体，几乎超过所有PA，仅比PPS略差，而对燃油的阻隔性是PA6和PA12的十倍，接近ETFE(乙烯-四氯乙烯共聚物)水平，这些优良性能使PA9T十分适用于汽车机罩制品。
PA9T有不含玻纤及含玻纤(33%, 45%, 50%)和防火等规格，对于汽车机罩、电气电子产品等市场应用极具发展潜力。
性能1：尼龙系列树脂中，吸水性最低。
2：尺寸安定性不会因吸水造成尺寸变化及机械强度下降。
3：高耐热性，280 度过锡测试不会产生气泡，也适用较高使用温度之无铅焊锡。
4：流动性佳，适用在薄肉成形。
5：低瓦斯气，比其它尼龙树脂少较不容易污染及腐蚀模具，延长模具使用。
6：结晶速度快，冷却时间短。
7：在高温环境中，机械强度，刚性下降较少，接合线强度，回收性佳。
[1]注塑工艺包装材料使用了铝制防湿袋，开封后可立即进行成型加工。
但是，开封后自然放置的颗粒会因吸湿而导致含水量上升，需要进行重新干燥。
关于重新干燥的条件，如果使用热风干燥机，则请以120℃、5小时左右为参考标准。
此外，干燥温度的上限推荐140℃、干燥时间推荐4小时以内。
成型条件：熔点：306℃推荐料筒温度：310～330 ℃玻璃转化温度：125℃推荐模具温度130-150℃。

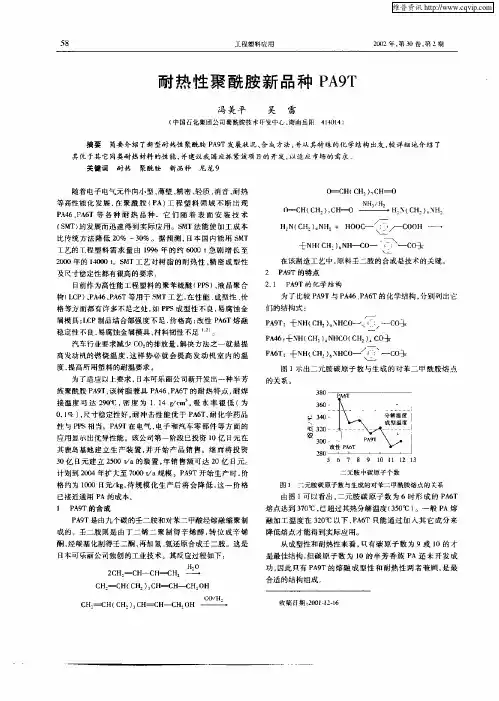

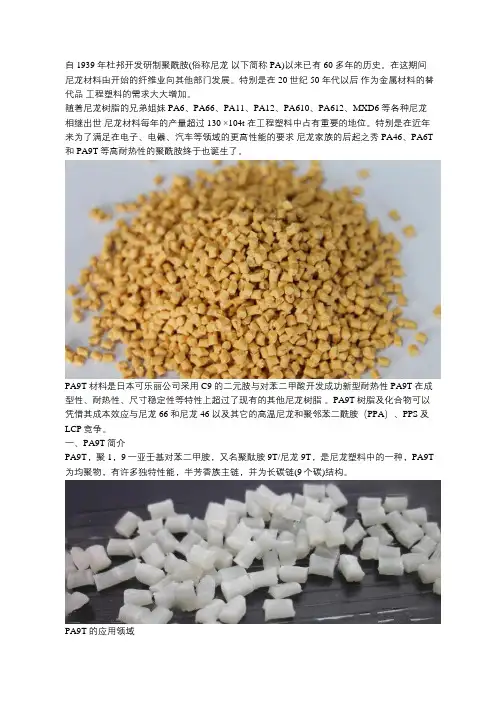

自 1939 年杜邦开发研制聚酰胺(俗称尼龙以下简称 PA)以来已有60 多年的历史。
在这期间尼龙材料由开始的纤维业向其他部门发展。
特别是在20 世纪 50 年代以后作为金属材料的替代品工程塑料的需求大大增加。
随着尼龙树脂的兄弟姐妹PA6、PA66、PA11、PA12、PA610、PA612、MXD6 等各种尼龙相继出世尼龙材料每年的产量超过 130 ×104t 在工程塑料中占有重要的地位。
特别是在近年来为了满足在电子、电器、汽车等领域的更高性能的要求尼龙家族的后起之秀PA46、PA6T 和PA9T等高耐热性的聚酰胺终于也诞生了。
PA9T材料是日本可乐丽公司采用 C9 的二元胺与对苯二甲酸开发成功新型耐热性 PA9T在成型性、耐热性、尺寸稳定性等特性上超过了现有的其他尼龙树脂。
PA9T树脂及化合物可以凭借其成本效应与尼龙 66 和尼龙46 以及其它的高温尼龙和聚邻苯二酰胺（PPA）、PPS及LCP竞争。
一、PA9T简介PA9T，聚1，9一亚壬基对苯二甲胺，又名聚酞胺9T/尼龙9T，是尼龙塑料中的一种，PA9T 为均聚物，有许多独特性能，半芳香族主链，并为长碳链(9个碳)结构。
PA9T的应用领域特种工程塑料也叫高性能工程塑料，是指综合性能更高、长期使用温度在150℃以上的工程塑料，主要用于高科技、军事、航天航空等领域。
主要包括聚苯硫醚(PPS），聚飒（PSF）聚酞亚胺〔PEI)，聚芳醋（PAR)，液晶聚合物（LCP）聚醚醚酮（PEEK），尼龙46，尼龙9T，尼龙6T等。
PA9T的化学结构设计原理：引入芳香环，可提高耐热性和力学性能，降低吸水率；增长碳链，可降低熔点。
PA9T的反应过程PA9T性能特点特性：Tg=125℃，Tm=308℃优点：耐热性高、吸水性低、耐磨性高、尺寸稳定、容易成型、结晶速度快、耐化学性好、机械强度高缺点：韧性较差、长期耐热性较差。
PA9T的产业链分析上游：对苯二甲酸、壬二胺中游：PA9T下游：电子电器、汽车工业、纤维工业二、产业市场分析相关政策据新修订的《产业结构调整指导目录（2011年本)》显示，我国将鼓励发展6万吨/年及以上非光气法聚碳酸醋生产装置，液晶聚合物（LAP)等工程塑料生产以及共混改性、合金化技术开发和应用，吸水性树脂、导电性树脂和可降解聚合物的开发与生产，尼龙11、尼龙1414、尼龙46、长碳链尼龙、耐高温尼龙等新型聚酰胺开发与生产。
高温尼龙的主要种类及性能对比a. PA46DSM凭借对PA46先行一步的研发及专利保护，1990年首先实现了PA46的工业化生产，并一直占据耐高温聚酰胺材料上的全球市场领导地位，市场占有率远高于其它高温尼龙.除电子电气行业外，在汽车塑料上也取得重大成功并得到广泛认可。
DSM高温尼龙荷兰本土年产能只有2万吨，近年在全球加大扩张力度，仅在中国大陆工厂就已达到年产能2万吨的规模，2006年及2007年在中国年销售量均在1万吨以上。
亚太其它地区，年销售量在5000吨以上。
DSM在中国2008年1月至10月每月保持900吨以上的销售量，受经济危机影响，11月份有所下降。
但DSM并没有放慢扩张产能的步伐，为因应部分产业无卤环保要求及追求更高的热稳定性，开发成功无卤阻燃PA4T，正积极推向市场。
.b. HTNHTN属于杜邦尼龙家族。
杜邦HTN分为51G、52G、53G和54G四个系列，其中51G、52G和54G是属于6T的改性产品，可归属于半芳香族尼龙PPA，而53G系列因分子中苯环含量较少杜邦把它归为高性能尼龙。
Zytel®HTN51G=PA6T/MPMDT………..PPAZytel®HTN52G=PA6T/66……………….PPAZytel®HTN53G=PA……………………..HPPAZytel®HTN54G=PA6T/XT+PA6T/66…PPA作为老牌尼龙原料制造商，拥有强劲开发实力的杜邦实现HTN的工业化也比较早，并最先推出高温尼龙的无卤阻燃系列。
杜邦高温尼龙目前在市场上表现平平，后期在无卤规格上可能会有所作为。
c. ARLEN™ PA6TARLEN™为日本三井化学公司(MitsuiChemicals，Inc)所开发出的一种耐高温尼龙，是基于对苯二甲酸，己二酸及己二胺的改性尼龙6T，其熔点高达310℃。
ARLEN™主要应用于電子零件用ARLEN為一種基於對苯二甲酸，己二酸及己二胺的改質尼龍6T，其熔點高達310℃。

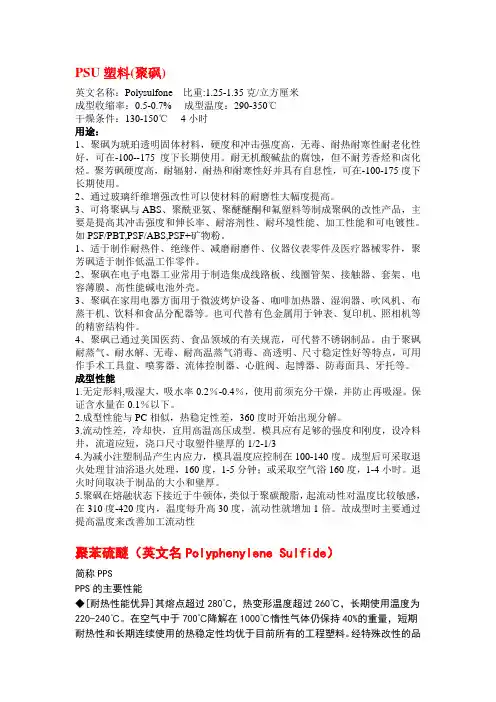

PSU塑料(聚砜)英文名称：Polysulfone????比重:1.25-1.35克/立方厘米成型收缩率：0.5-0.7%?????成型温度：290-350℃干燥条件：130-150℃?????4小时用途：1-100--17523矿物粉。
123、聚砜在家用电器方面用于微波烤炉设备、咖啡加热器、湿润器、吹风机、布蒸干机、饮料和食品分配器等。
也可代替有色金属用于钟表、复印机、照相机等的精密结构件。
4、聚砜已通过美国医药、食品领域的有关规范，可代替不锈钢制品。
由于聚砜耐蒸气、耐水解、无毒、耐高温蒸气消毒、高透明、尺寸稳定性好等特点，可用作手术工具盘、喷雾器、流体控制器、心脏阀、起博器、防毒面具、牙托等。
成型性能1.无定形料,吸湿大，吸水率0.2％-0.4％，使用前须充分干燥，并防止再吸湿。
保证含水量在0.1％以下。
2.成型性能与PC相似，热稳定性差，360度时开始出现分解。
3.流动性差，冷却快，宜用高温高压成型。
模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/3◆[电性能优]聚苯硫醚在高温、高湿、高频条件下仍具有优良的电性能，其体积电阻率为1×1016Ω.cm，表面电阻率为1×1015Ω，电气强度>18KV/mm.◆[耐幅射]耐幅射达到Gy1×108，是其它工程塑料无法比拟的新材料，是电子、电气、机械、领域特别是原子弹、中子弹耐辐射唯一理想的优良材料。
◆[加工性能好]PPS树脂的熔体粘度低，流动性好，极易与玻纤润湿接触，因此填充填料容易，用其制备的玻纤或无机填料增强注塑级粒料，具有极高抗伸缩性，抗冲击性，抗弯??曲及延展性。
在其熔点以上可以统一成形。
◆[与金属和非金属粘接性能好]PPS特别对玻璃、铝、钛、不锈钢等具有非常高的粘结强度，附着力达到1级。
对玻璃的粘结性能好，极宜作化工设备的衬里。
PPS的主要应用范围电子电气：微型电子元件封装、连接器、接线器、插座、线圈骨架、微调电容器，保险器基座。
通用尼龙物性表尼龙(PA)材料的特性一尼龙简介尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g／cm3。
拉伸强度：＞60．0Mpa。
伸长率：＞30%。
弯曲强度：90.0Mpa 。
缺口冲击强度：(KJ／m2) ＞5。
尼龙的收缩率为1%~2%. 需注意成型后吸湿的尺寸变化。
吸水率100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215-225℃。
合適壁厚2-3.5mm. PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。
二 PA性能的主要优点有：1. 机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS 高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。
PSU塑料(聚砜)英文名称：Polysulfone 比重:1.25-1.35克/立方厘米成型收缩率：0.5-0.7% 成型温度：290-350℃干燥条件：130-150℃ 4小时用途：1、聚砜为琥珀透明固体材料，硬度和冲击强度高，无毒、耐热耐寒性耐老化性好，可在-100--175度下长期使用。
耐无机酸碱盐的腐蚀，但不耐芳香烃和卤化烃。
聚芳砜硬度高，耐辐射，耐热和耐寒性好并具有自息性，可在-100-175度下长期使用。
2、通过玻璃纤维增强改性可以使材料的耐磨性大幅度提高。
3、可将聚砜与ABS、聚酰亚氨、聚醚醚酮和氟塑料等制成聚砜的改性产品，主要是提高其冲击强度和伸长率、耐溶剂性、耐环境性能、加工性能和可电镀性。
如PSF/PBT,PSF/ABS,PSF+矿物粉。
1、适于制作耐热件、绝缘件、减磨耐磨件、仪器仪表零件及医疗器械零件，聚芳砜适于制作低温工作零件。
2、聚砜在电子电器工业常用于制造集成线路板、线圈管架、接触器、套架、电容薄膜、高性能碱电池外壳。
3、聚砜在家用电器方面用于微波烤炉设备、咖啡加热器、湿润器、吹风机、布蒸干机、饮料和食品分配器等。
也可代替有色金属用于钟表、复印机、照相机等的精密结构件。
4、聚砜已通过美国医药、食品领域的有关规范，可代替不锈钢制品。
由于聚砜耐蒸气、耐水解、无毒、耐高温蒸气消毒、高透明、尺寸稳定性好等特点，可用作手术工具盘、喷雾器、流体控制器、心脏阀、起博器、防毒面具、牙托等。
成型性能1.无定形料,吸湿大，吸水率0.2％-0.4％，使用前须充分干燥，并防止再吸湿。
保证含水量在0.1％以下。
2.成型性能与PC相似，热稳定性差，360度时开始出现分解。
3.流动性差，冷却快，宜用高温高压成型。
模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/34.为减小注塑制品产生内应力，模具温度应控制在100-140度。
成型后可采取退火处理甘油浴退火处理，160度，1-5分钟；或采取空气浴160度，1-4小时。
⾼温尼龙基本介绍：PA46,PA6T,PA9T,PA10T⾼温尼龙是指可以长期在150以上环境使⽤的尼龙材料，熔点⼀般在290~320，⼀般玻纤改性够热变形温度⼤于290。
并且在很宽的温度范围和⾼湿度环境下保持优异的机械性能。
⽬前成熟的⼯业化⾼温尼龙品种有PA46、PA6T、PA9T和PA10T，从⼴义上分类可以分为脂肪族尼龙、半芳⾹尼龙、全芳⾹尼龙和脂环族尼龙。
脂肪族尼龙 脂肪族尼龙 DSM PA46 PA46 由DSM独家⽣产和销售，牌号为 Stanyl ，是由丁⼆胺和⼰⼆酸缩聚⽽成的脂肪族聚酰胺，其中DSM 是全球唯⼀的丁⼆胺原料⼯业化⽅案，PA46 化学结构式如下： 虽然 PA46 的分⼦结构与PA66的相似，但 PA46 的每个给定长度的链上的酰胺组数更多，链结构更对称；熔点更⾼（295），热变形温度也⽽⾼度对称的链结构致使其结晶度⾼（约为70%），⽽且结晶速度快，因⽽熔点更⾼（⾼，⽽长期使⽤温度可达163。
这些特性使 PA46 ⽐其它⼯程塑料如PA6、PA66和聚酯在耐热、⾼温下的机械强度、耐磨等⽅⾯具有技术优势，并且成型周期短，加⼯更经济。
DSM的 PA46 已⽤于全球2亿多辆汽车的执⾏器中，如电⼦节⽓门控制（ETC）执⾏器、废⽓再循环系统（EGR）、涡轮、通⽤执⾏器（GPA）执⾏器和可变进⽓系统等等 半芳⾹尼龙 PPA 半芳⾹尼龙 PPA是⼀种通过含苯环的⼆元酸（⼀般是对苯⼆甲酸）和脂肪族⼆胺发⽣缩聚作⽤⽽制成的半芳⾹族聚酰胺，主要品种有 PA4T、PA6T共聚物、PA 9T、PA10T、PA11T、PA12T等等。
其中PA6T共聚物最为常见，其次是PA9T 和 PA10T 。
1. PA6T共聚物 纯PA6T的熔点在370，已经⾼于⼀般尼龙的分解温度（350），因此纯的PA6T必需与其他尼龙共聚后，将将熔点降到⼀般的加⼯温度（320），⽅能在⼯业上应⽤于注射成型。
常见的共聚组合有6T/6I、6T/66、6T/6I/66、6T/DT、6T/6等等，有资料将杜邦HTN划分为单独的⼀类⾼温尼龙，但其实51G、52G和54G是属于6T共聚物，只有53G因苯环含量较少，杜邦把它归为⾼性能尼龙。

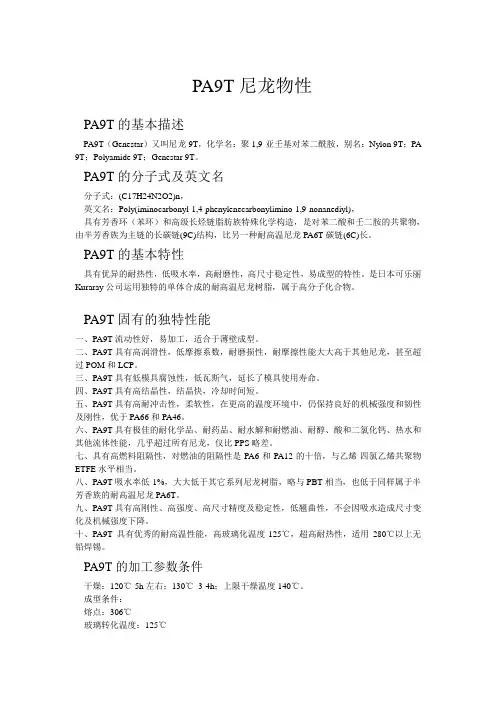

PA9T尼龙物性
PA9T的基本描述
PA9T（Genestar）又叫尼龙9T，化学名：聚1,9-亚壬基对苯二酰胺，别名：Nylon 9T；PA 9T；Polyamide 9T；Genestar 9T。
PA9T的分子式及英文名
分子式：(C17H24N2O2)n，
英文名：Poly(iminocarbonyl-1,4-phenylenecarbonylimino-1,9-nonanediyl)，
具有芳香环（苯环）和高级长烃链脂肪族特殊化学构造，是对苯二酸和壬二胺的共聚物，由半芳香族为主链的长碳链(9C)结构，比另一种耐高温尼龙PA6T碳链(6C)长。
PA9T的基本特性
具有优异的耐热性，低吸水率，高耐磨性，高尺寸稳定性，易成型的特性。
是日本可乐丽Kuraray公司运用独特的单体合成的耐高温尼龙树脂，属于高分子化合物。
PA9T固有的独特性能
一、PA9T流动性好，易加工，适合于薄壁成型。
二、PA9T具有高润滑性，低摩擦系数，耐磨损性，耐摩擦性能大大高于其他尼龙，甚至超过POM和LCP。
三、PA9T具有低模具腐蚀性，低瓦斯气，延长了模具使用寿命。
四、PA9T具有高结晶性，结晶快，冷却时间短。
五、PA9T具有高耐冲击性，柔软性，在更高的温度环境中，仍保持良好的机械强度和韧性及刚性，优于PA66和PA46。
六、PA9T具有极佳的耐化学品、耐药品、耐水解和耐燃油、耐醇、酸和二氯化钙、热水和其他流体性能，几乎超过所有尼龙，仅比PPS略差。
七、具有高燃料阻隔性，对燃油的阻隔性是PA6和PA12的十倍，与乙烯-四氯乙烯共聚物ETFE水平相当。
八、PA9T吸水率低-1%，大大低于其它系列尼龙树脂，略与PBT相当，也低于同样属于半芳香族的耐高温尼龙PA6T。
九、PA9T具有高刚性、高强度、高尺寸精度及稳定性，低翘曲性，不会因吸水造成尺寸变化及机械强度下降。
十、PA9T具有优秀的耐高温性能，高玻璃化温度-125℃，超高耐热性，适用280℃以上无铅焊锡。
PA9T的加工参数条件
干燥：120℃-5h左右；130℃3-4h；上限干燥温度140℃。
成型条件：
熔点：306℃
玻璃转化温度：125℃
模具温度130-150℃
料筒温度：300-335℃
注射速度：30-60mm/s
注射压力：1200kg/cm2
保压条件：750kg/cm2 0.3s
冷却时间：3.0s
循环时间：8.0sec
螺杆转速：100rpm
背压=20kg/cm2
成型品厚度不同，生产所需的模具温度与料筒温度各不相同。
为了防止成型品表面烧焦和短射，要在树脂的流动路径上设置排气孔。
排气孔的的深度，以0.008-0.015mm为参考标准。
PA9T的典型用途
适用于需过SMT特别是无铅锡焊的电子连接器、SMD、FPC滑片、IC插口、卡座、接插件、电气电子部件及汽车零部件中滑动部件、变速装置、齿轮、结构构件、轴承护圈、金属替代构件、管接头、油管、冷却液管、多层燃料管。
广泛用于汽车、电脑、数码相机、手机等电子产品。
