球阀计算书1

目录
阀体壁厚验算 (1)
密封面比压验算 (2)
阀杆总转矩及圆周力 (3)
阀杆头部强度验算 (5)
中法兰螺栓强度验算 (6)
阀体中法兰强度验算 (9)
参考资料
1、API 6D………………………………………………………………管道阀门
2、ASME B16.34…………………………………阀门—法兰、螺纹和焊端连接的阀门
3、ASME B16.5…………………………………管道法兰和法兰管件—NPS1/2~NPS24
4、机械工业出版社………………………………………《阀门设计手册》
5、机械工业出版社………………………………………《实用阀门设计手册》
6、ASME 第二卷 D篇………………………………………锅炉及压力容器规范材料规范
7、ASME VIII第一册………………………………………压力容器建造规则
8、机械工业出版社………………………………………《阀门设计入门与精通》
说明
1、以公称压力作为计算压力
2、对壳体壁厚的选取，在满足计算壁厚的前提下，按相关标准取壳体最小壁厚且圆整整
数，已具裕度
3、涉及的材料许用应力值按-29～200℃时选取
4、适用介质为水、油、气等介质
5、不考虑地震载荷、风载荷等自然因数
6、瞬间压力不得超过使用温度下允许压力的1.1倍
7、管路中应安装安全装置，以防止压力超过使用下的允许压力
-3-
-4-
6-
7-
-8-
-9-
东一阀门制造（南通）有限公司
东一阀门制造（南通）有限公司
计算书
产品名称：钢制球阀
型号规格：4"Q41F-150Lb
编制：
批准：
日期：。

球阀设计计算书产品名称固定球阀10STQ3R59CG设计计算书目录阀体壁厚验算1阀盖壁厚验算2密封面上的计算比压3133倍中腔泄压能力的计算4阀杆启闭扭矩的计算5阀杆强度验算 7阀杆扭转变形的计算8阀杆键连接强度验算9中法兰螺栓强度验算10流量系数计算11吊耳的强度计算12参考资料API 6D 管道阀门ASME B1634 阀门法兰螺纹和焊端连接的阀门ASME 锅炉与压力容器规范第Ⅱ卷ASME 锅炉与压力容器规范第Ⅷ卷API 600 钢制闸阀法兰和对焊连接端螺栓连接阀盖说明以公称压力作为计算压力对壳体壁厚的选取在满足计算壁厚的前提下按相关标准取壳体最小壁厚且圆整整数已具裕度涉及的材料许用应力值按-29～38℃时选取适用介质为水油气等介质不考虑地震载荷风载荷等自然因数瞬间压力不得超过使用温度下允许压力11倍管路中应安装安全装置以防止压力超过使用下的允许压力型号 10STQ3R59CG 简图零件名称阀体材料牌号ASTM A105 计算内容壁厚验算根据ASME1634序号计算数据名称符号公式数值单位 1 壳体计算壁厚 t1 15Pcd2S-12Pc 1238 mm 2 计算压力Pc 设计给定300 psi 3计算内径 d d d0 254 mm 4 基本应力系数S 设计给定7000 psi 5 附加厚度 C 设计给定40 mm 6 阀体标准厚度tm ASTM B1634 84 mm 7 阀座外径DH 设计给定270 mm8 理论内径 d Dn15 180 mm 9 公称内径d0 设计给定254 mm 10 阀体实际壁厚t 设计给定25 mmASTM A216 WCB材料许用应力取值 1 常温下抗拉强度35 Re2035 200000 psi 2 常温下抗拉强度查ASME-Ⅱ-D 70000psi 3 常温下屈服强度15 Rm2015 240000 psi 4 常温下屈服强度查ASME-Ⅱ-D 36000 psi Re2035＞7000 Rm2015＞7000 取基本应力系数7000满足要求结论 t＞t1 t＞tm合格-1-型号 10STQ3R59CG 简图零件名称阀盖材料牌号ASTM A105 计算内容壁厚验算根据ASME1634序号计算数据名称符号公式数值单位 1 壳体计算壁厚 t1 15Pcd2S-12Pc 1269 mm 2 计算压力Pc 设计给定300 psi 3计算内径 d d d0 26333 mm 4 基本应力系数S 设计给定7000 psi 5 附加厚度 C 设计给定40 mm 6 阀体标准厚度tm ASTM B1634 112 mm 7 筒体实际内径Dn 设计给定395 mm8 理论内径 d Dn15 26333 mm 9 公称内径d0 设计给定254 mm 10 阀体实际壁厚t 设计给定33 mmASTM A216 WCB材料许用应力取值 1 常温下抗拉强度35 Re2035 200000 psi 2 常温下抗拉强度查ASME-Ⅱ-D 70000psi 3 常温下屈服强度15 Rm2015 240000 psi 4 常温下屈服强度查ASME-Ⅱ-D 36000 psi Re2035＞7000 Rm2015＞7000 取基本应力系数7000满足要求结论 t＞t1 t＞tm合格-2-型号10STQ3R59CG 简图零件名称阀座材料牌号A105 F4 计算内容密封面计算比压根据《阀门设计计算手册》序号计算数据名称符号公式数值单位1密封面计算比压q 416 MPa 2 计算密封活塞外径设计给定270 mm 3 阀座密封面内径设计给定2712 mm 4 阀座密封面外径设计给定2762 mm 5 球体的半径R 设计给定1935 mm 6 密封面带轴向宽度h 25 mm 7 球体与密封圈接触点与通道轴法向夹角0707 8 密封圈外径到轴心的距离设计给定2052 mm 9 密封圈内径到轴心的距离设计给定 2077 mm 10 设计压力P 设计给定取公称压力51 MPa14 密封面许用比压[q] 聚四氟乙烯取150Mpa尼龙取300MPa 150MPa 结论q≤[q] 合格-3-型号10STQ3R59CG 简图零件名称阀座弹簧材料牌号INCONEL X750计算内容133倍中腔泄压能力计算根据中腔压力大于进口压力133倍要求阀座泄压序号计算数据名称符号公式数值单位 1 关闭时中腔泄压的压差ΔP 033P 169 MPa 2 计算压力P 511 MPa 3 密封面平均直径 DM DMWDMN2 2757 mm 4 阀座密封面内径DMN 设计给定2712 mm 5 阀座密封面外径DMW 设计给定2762 mm 6 需要施加的弹簧力QN 07854D2JH –D2M ΔP 3629 N 7 单个弹簧施加的力Qn QMFN 1296 N 8 弹簧的个数N 设计给定28 9单个弹簧载荷Qn 弹簧设计工作范围124～207N取平均值 165 N结论Qn Qn 合格-4-型号10STQ3R59CG 简图零件名称阀杆材料牌号ASTM A276 410计算内容阀杆总摩擦扭矩计算根据《实用阀门设计手册》序号计算数据名称符号公式数值单位 1 总摩擦扭矩1201516 Nmm 2 固定球球阀的球体与阀座密封面间的摩擦力矩146193 Nmm 3 阀座对球体的预紧力产生的摩擦力矩70288 Nmm 4 阀座密封圈与球体接触面外径设计给定2762 ㎜ 5 阀座密封圈与球体接触面内径设计给定2712 ㎜ 6 球体与密封圈接触点与通道轴法向夹角设计选定45 °7 阀体最小预紧比压01P但不小于2Mpa对聚四氟乙烯或卡普隆密封圈大于等于1Mpa 20 MPa 8 球体与密封面间摩擦因数对聚四氟乙烯密封面为005～015对卡普隆密封面为01～015 01 9 球体半径R 设计给定1935 ㎜10 由介质工作压力产生的摩擦力矩75905 Nmm 11 活动套筒阀座外径设计给定27865 ㎜12 设计压力设计给定取公称压力PN 50 MPa 13 填料与阀杆的摩擦力矩82361 Nmm 14 O形圈与阀杆摩擦力矩34902 Nmm 15 阀杆直径设计给定65㎜16 阀杆处O形圈的数量Z 设计给定 2 17 石墨垫片与阀杆摩擦力矩QT2d12 47458 Nmm -5- 型号10STQ3R59CG 简图零件名称阀杆材料牌号ASTM A276 410计算内容阀杆总摩擦扭矩计算根据《实用阀门设计手册》序号计算数据名称符号公式数值单位18 石墨垫片与阀杆摩擦力 QT2 Ψd1btP 14614 N 19石墨垫片的厚度bt 设计给定 3 mm 20 系数Ψ设计给定15 21 O形圈与阀杆间摩擦因数取 08 08 22 O 形圈的直径设计给定65 ㎜23 轴承产生的摩擦力矩972961 Nmm 24 轴承摩擦因数用聚四氟乙烯制的滑动轴承为005～01滚动轴承为0002 01 25 轴颈设计给定75 ㎜26 计算扭矩12012 Nm 27 实际选用扭矩4500 Nm28 轴承摩擦因数用聚四氟乙烯制的滑动轴承为005～01滚动轴承为0002 01 29 轴颈设计给定75 ㎜30 计算扭矩MF 12012 Nm 31 实际选用齿轮箱扭矩MB 4500 Nm结论MB＞MF 合格-6-型号10STQ3R59CG 简图零件名称阀杆材料牌号ASTM A29 4140计算内容阀杆强度验算根据《实用阀门设计手册》序号计算数据名称符号公式数值单位 1 阀杆端头扭转剪切应力191 Mpa 2 阀杆端头所受力矩见阀杆力矩计算1201200 N·M 3 Ⅰ-Ⅰ断面抗转矩端面系数62878 ㎜3 4 系数查表5-153 0385 阀杆头方形端面边长 a 设计给定549 ㎜6 阀杆头矩形端面厚度 b 设计给定88 ㎜7 材料许用扭切应力查表ASME Ⅱ材料 D篇06 9604 Mpa 8 Ⅱ-Ⅱ断面处扭转剪切应力2574 Mpa 11 阀杆直径设计给定648 ㎜12 材料的许用剪切应力查表ASME Ⅱ材料 D篇06 9516 MPa 13 Ⅲ-Ⅲ断面处的扭转应力276 MPa 14 Ⅲ-Ⅲ断面处的抗扭系数435889 ㎜315 阀杆键槽的宽度设计给定18 ㎜16 阀杆键槽的深度t 设计给定707 ㎜17 Ⅲ-Ⅲ断面的阀杆直径设计给定6195 ㎜18 结论≤≤≤合格 -7-型号10STQ3R59CG 简图零件名称阀杆材料牌号ASTM A29 4140计算内容阀杆扭转变形计算根据《实用阀门设计手册》序号计算数据名称符号公式数值单位 1 扭转变形角度计算000252 rad 2 转动力矩T 见阀杆力矩计算1201200 N·mm 3 轴受转矩长度L 设计给定 240 mm 4 切变模量G 80000 Mpa 5 轴直径 d 设计给定 618 mm 6 轴截面的极惯性矩Ip πd432 1431310 mm4 7将扭转变形角变为度180314 0144 °8 允许最大角位移设计给定 2 °结论＜合格-8-型号10STQ3R59CG 简图零件名称平键材料牌号ASTM A29 1045计算内容键连接的强度验算根据《实用阀门设计手册》序号数据名称符号公式或索引数据单位 1 平键比压计算134 MPa 2 总转矩 T 见阀杆计算1201200 N·mm 3 键数n 设计给定 1 4 键的工作长度L 设计给定63 MPa 5 键与轮廓的接触高度K 设计给定h2 46 ㎜ 6 键的高度h 设计给定11 ㎜7 阀杆的直径设计给定618 ㎜8 许用比压查表200 MPa 9 平键剪应力计算342 MPa 10 键的宽度 b 设计给定18 ㎜11 许用剪应力查表6-37球阀设计与选用120 MPa18 结论≤≤合格-9-型号10STQ3R59CG 简图零件名称中法兰螺栓材料牌号ASTM A193 B7 计算内容中法兰螺栓连接的强度验算根据ASME B1634 序号计算数据名称符号公式数值单位1 ASME B1634计算公式66452 螺栓抗拉应力总有效面积51888 ㎜23 螺栓数量Z 设计给定164 单个螺栓的截面积设计给定3243 ㎜25 螺栓直径设计给定24 ㎜ 6 O型圈的有效外周边面积1301007 ㎜2 7 O型圈的直径设计给定407 ㎜8压力额定植设计给定300 9 系数给定03510 螺栓在38℃时的许用应力查表 ASME Ⅱ材料D篇P384对大于138MPa的许用应力取138MPa 138 Psi 11 ≤652Sa≤9000 7522结论≤652Sa≤ 9000 7522≤9000 合格 -10-型号 10STQ3R59CG 简图零件名称固定球阀材料牌号-计算内容流量系数Cv 根据《阀门设计与计算》序号计算数据名称符号公式数值单位1流量系数CV 1167Kv 10503 2 流量系数KV Q [ρΔP] 05 根据Kv定义9054 3 体积流量Q AV 36216 m3h 4 管道横截面 A πDN24 00503 m2 5 公称通径DN 设计给定0253 m 6 介质每小时的流速V 3600u 7200 mh 7 介质密度ρKv定义给定 1 gcm3 8 压力损失ΔP 098ΔPA 转换成bar 00016 bar 9 压力损失ΔPA ξu2 2g ρ10 《阀门设计与计算》00016 Kgfcm2 10 重力加速度g 物理常数98 ms2 11 介质平均流速u 设计给定对水u 2-3取2 2 ms 12 流阻系数ξ根据《阀门设计与计算》表1-95 008结论本计算只是根据流阻系数阀门设计手册查出的近似数据是否准确应有应由试验确定阀门试制结束后由公司安排试验进行验证-11-型号 10STQ3R59CG 简图零件名称吊耳材料牌号A36 计算内容承重能力的计算根据序号计算数据名称符号公式数值单位 1 单只吊耳的起吊力G K S 〔σ〕 9522 N 2 单只吊耳的最小断面面积S 设计给定230 mm2 3 许用拉应力〔σ〕查ASME-Ⅱ-D WCB 138 MPa 4 安全系数K 设计给定03 5 两只吊耳同时起吊G2 设计已定19044 N 5 阀门总重GS 设计已定3600 N结论GS≤G2 合格-12-CC。

上装金属硬密封球阀设计计算书1″Q61Y150CAP10上海阀门厂有限公司2008年12月一.阀体壁厚:阀体的结构形式类似于闸阀,它的整体几何形状由圆筒形组成，因此，按ASME B16.34其计算适用公式为:S B’=1.5XPC×d/[2XS-1.2PC)] +C由于中腔最大直径为2.84in，为1in的2.8倍，应按2X2.84/3=1.894in 计算S B’=1.5XPC×d/[2XS-1.2PC)] +C=0.131X25.4=3.33 (㎜)S B’＜ S B=4.5 (合格)式中: S B’—阀体计算壁厚 (㎜)S B—阀体设计壁厚 (㎜)PC—cL150d---1.87ni[δL]—阀体材料的许用应力S=7000C—腐蚀裕量 C=0.1ni二.阀体中法兰的应力校核:阀体中法兰应按照壳体强度试验压力进行计算,由于使用温度为常温，故不需做高温验算:1.操作状态下法兰许用应力：S C =6(0.785D G2×P+6.28D G×b×m×P)L/3.14Dh2=70.29 (MPa)式中：P—公称压力 3.0(MPa)D G—中法兰垫片中心圆直径76 (㎜)D—颈部圆直径62 (㎜)L—力臂 11 (㎜)b—中法兰垫片有效宽度: b =(ω＋N)/4 =2(㎜)ω—法兰压紧垫片凸台宽度4 (㎜)N—阀体垫片凹槽宽4(㎜)m—垫片系数 m=2.5（mm）h—中法兰厚度10（mm）2.预紧状态下法兰许用应力：S YJ=6 D G×b×y×L/Dh2=66 (MPa)式中: y—垫片密封比压 20.5(MPa)D G—垫片中心圆直径76 (㎜)b—垫片有有效宽度: b =(ω＋W)/4 =2(㎜)ω—法兰压紧垫片凸台宽度 4(㎜)W—阀体垫片凹槽宽4(㎜)h—中法兰厚度10（mm）D—颈部圆直径62 (㎜)L—力臂 11 (㎜)S C>S YJ，故以S C值进行验算，S C<S=120.69 (合格)三．阀盖最小壁厚的校核1.径向弯曲应力校核：S J=3P×x[（3+v）(R2-r2)]/4t3=74.6(MPa)S J<S=120.69 (合格)式中：P—壳体强度试验压力3.0(MPa)R—承压最大半径33(㎜)R—最大应力发生处半径15.5(㎜)t—最小壁厚6.5(㎜)v=0.3x=t/22.切向应力校核：S Q=3P×x[（3+v）R2 -（1+3v）r2]/4t3=83.6 (MPa)S Q<S=120.69 (合格)式中符号同上四. 中法兰螺栓的计算:中法兰螺栓的平均拉伸应力根据壳体强度试验压力进行计算,其平均拉伸应力:S b=P×A t/（A b×n）=72 (MPa)式中:A t—阀体中部垫片承压面积(按外径计算) (㎜2)A t=0.785×d g2(㎜2)P—壳体强度试验压力3.0(MPa)A b—单个螺栓的根部面积 (㎜2)(M10为52.3㎜2)n—螺栓个数4d g—阀体中部垫片外径80(㎜)1.操作状态下需要的最小螺栓拉伸面积: A b’A b’=(0.785×D G2×P＋6.28×D G×b×m×P)/ [δ] b t=125.83 (㎜2)式中: P—公称压力 3.0(MPa)D G—中法兰垫片中心圆直径76 (㎜)b—中法兰垫片有效宽度: b =(ω＋N)/4 =2(㎜)ω—法兰压紧垫片凸台宽度4 (㎜)N—阀体垫片凹槽宽4(㎜)m—垫片系数 m=2.5[δ] b t—设计温度(250℃)下的螺栓许用拉伸应力165(MPa)2.预紧状态下需要的最小螺栓拉伸面积:A b”A b”=3.14×D G×b×y/[δ] b=54.96 (㎜2)式中: y—垫片密封比压 20.5(MPa)D G—垫片中心圆直径76 (㎜)b—垫片有有效宽度: b =(ω＋W)/4 =2(㎜)ω—法兰压紧垫片凸台宽度 4(㎜)W—阀体垫片凹槽宽4(㎜)[δ] b—常温下螺栓许用拉伸应力178(MPa)A b取A b’与A b”两者之大值,需要的螺栓拉伸面积 A m=125.83(㎜2)A m=125.83<A b×n=209.2 (㎜2)(合格)A b—实际设计的单个螺栓的最小拉伸面积53.2(㎜2)n—螺栓个数n=4五.中法兰垫片宽度验算:中法兰垫片应能够承受中法兰螺栓的拉应力,因此,中法兰垫片的宽度 N min=A b×n×[δ] b/(6.28×D G×y)=3.8(㎜)N min＜N=4 (㎜) (合格)式中: y—垫片密封比压20.5 (MPa)D G—垫片中心圆直径76 (㎜)[δ] b—常温下螺栓许用拉伸应力178(MPa)A b—实际设计的单个螺栓的最小拉伸面积52.3(㎜2)n—螺栓个数n=4N—垫片的设计宽度4(㎜)六.阀座的平均圆周应力计算:阀座损坏的潜在原因是其圆周压应力过大,如果在阀座处产生过大的圆周应力,将导致阀座发生永久变形:平均圆周应力: S n=P1×D i/2t=5.87 (MPa)Sn＜S=120 (MPa) (合格)式中: P1—密封试验压力2.2 (MPa)D i—阀座内径24(㎜)t—最小壁厚4.5 (㎜)S—圆周许用应力120(MPa)七.球体分析:球体的直通道与阀体通道一样,考虑阀体内腔、阀门力矩、轴承负荷等达到最小值,阀球的外直径和实际需要的一样小,最大承压边缘只在阀球关闭时发生在阀座通道的内径圆周上,如果将阀座内腔部分的球体圆周表面视为均匀负载的平圆板,对球体进行简单而保守的分析。

球阀设计计算书2″~8″Q41F-150Lb编制:审核:二○○三年五月二十三日浙江阀门制造有限公司目录1.阀体壁厚计算————————————————————12.中法兰强度计算———————————————————23.法兰螺栓拉应力验算—————————————————74.力矩计算——————————————————————85.阀杆强度校算————————————————————116.密封比压计算————————————————————137.作用在手柄上的启闭所需力——————————————15一、 阀体壁厚计算：计算公式： C P S dP t cc +-=)2.12.(5.1式中：t －阀体计算壁厚（英寸）； Pc －额定压力等级（磅）；Pc=150 d －公称通径（英寸）；S －材料需要用的应力（磅/平方英寸）S=7000 C －附加余量（英寸）按ANSI B16.34 C=0.1英寸英寸(毫米)实际确定壁厚≥计算壁厚为合格二.中法兰强度计算： 1.中法兰的轴向应力计算：[]5.13021=≤=H ioH D fM σλδσ 式中：σH －法兰颈的轴向应力（Mpa);Mo －作用平炉钢于法兰的总轴向力矩（N ·mm); f －整体法兰颈部应力校正系数（查表）； δ1－法兰颈部大端有效厚度（mm); D i －为阀体中腔内径（mm); λ－系数；［σH ］－法兰颈许用轴向应力（Mpa);M O =F D S D ＋F r S r ＋F G S G式中：F D －作用在法兰内径面积上的流体静压轴向力（N); S D －从螺栓孔中园致力FD 作用位置处的径向距离（mm);F r －总的流体静压轴向力与作用在法兰直径面积上的流体静压轴向 力之差（N);S r －从螺栓孔中心园致力于Fr 作用位置处的径向距离（mm); F G －用于窄面法兰垫片载荷（N);S G －从螺栓孔中心园致力FG 作用位置处的径向距离（mm);F D =0.785D i 2P S D =S ＋0.5δ112δ--=ib D D S )(785.022i G r D D P F -=21Gr S S S ++=δ 2Gb G D D S -=F G =W-F (W=Wp) Wp=F+Fp+Q F=0.785D G 2P Fp=2πbD G mPP D Q m 24π=ATe ff δδλ++=1ISi D F e δ1=IS i IS D VUA δδ2=式中：S －从螺栓孔中心园至法兰颈部与法兰背面交点的径向距离（mm); D b －法兰螺栓孔中心园直径（mm);D G －法兰垫片中径（mm ）;Wp －在操作情况下所需的最小螺栓负荷（N ）; F －总的流体静压轴向力（N);Fp－连接接确面上的压紧负荷（N）;Q－球体与阀座密封之间的密封力（N）; b－垫片有效密封宽度（mm）;m－垫片系数（查表）；m=1.25D m－为密封面中径（mm）;δf－法兰有效厚度（mm);e－系数；T－系数（查表）;A－系数；F1－整体法兰形状系数；F1=1δIS－法兰颈部小端有效厚度（mm);U－系数（查表）；V －整体法兰形状系数（查图）；σH ≤〔σH 〕=130.5合格2.中法兰的径向应力计算:[]Mpa D M e R if f R 108)133.1(2=≤+=σλδδσ式中：σR －法兰的径向应力（Mpa ）; ［σR ］－法兰许用的径向应力（Mpa ）; σR ≤〔σR 〕=108 合格3.中法兰的切向应力计算:[]Mpa Z D YM T R if T 1082=≤-=σσδσ式中：Y －系数（查表）；Z －系数（查表）；σT －法兰的切向应力（Mpa ）; ［σT ］－法兰材料的切向应力（Mpa ）;σT ≤〔σT 〕=108 合格三、.法兰螺栓拉应力验算：[]Mpa nd W L m P L 144=≤=σσ式中：σL －法兰螺栓断面积所承受的拉应力（Mpa ）; d m －螺栓断面有效面积（mm2）; n －螺栓数量；［σL ］－螺栓材料的拉应力（MPa ）。

球阀设计计算书2″~8″Q41F-150Lb编制:审核:二○○三年五月二十三日浙江阀门制造有限公司目录1.阀体壁厚计算————————————————————12.中法兰强度计算———————————————————23.法兰螺栓拉应力验算—————————————————74.力矩计算——————————————————————85.阀杆强度校算————————————————————116.密封比压计算————————————————————137.作用在手柄上的启闭所需力——————————————15一、 阀体壁厚计算：计算公式： C P S dP t cc +-=)2.12.(5.1式中：t －阀体计算壁厚（英寸）； Pc －额定压力等级（磅）；Pc=150 d －公称通径（英寸）；S －材料需要用的应力（磅/平方英寸）S=7000 C －附加余量（英寸）按ANSI B16.34 C=0.1英寸英寸(毫米)实际确定壁厚≥计算壁厚为合格二.中法兰强度计算： 1.中法兰的轴向应力计算：[]5.13021=≤=H ioH D fM σλδσ 式中：σH －法兰颈的轴向应力（Mpa);Mo －作用平炉钢于法兰的总轴向力矩（N ·mm); f －整体法兰颈部应力校正系数（查表）； δ1－法兰颈部大端有效厚度（mm); D i －为阀体中腔内径（mm); λ－系数；［σH ］－法兰颈许用轴向应力（Mpa);M O =F D S D ＋F r S r ＋F G S G式中：F D －作用在法兰内径面积上的流体静压轴向力（N); S D －从螺栓孔中园致力FD 作用位置处的径向距离（mm);F r －总的流体静压轴向力与作用在法兰直径面积上的流体静压轴向 力之差（N);S r －从螺栓孔中心园致力于Fr 作用位置处的径向距离（mm); F G －用于窄面法兰垫片载荷（N);S G －从螺栓孔中心园致力FG 作用位置处的径向距离（mm);F D =0.785D i 2P S D =S ＋0.5δ112δ--=ib D D S )(785.022i G r D D P F -=21Gr S S S ++=δ 2Gb G D D S -=F G =W-F (W=Wp) Wp=F+Fp+Q F=0.785D G 2P Fp=2πbD G mPP D Q m 24π=ATe ff δδλ++=1ISi D F e δ1=IS i IS D VUA δδ2=式中：S －从螺栓孔中心园至法兰颈部与法兰背面交点的径向距离（mm); D b －法兰螺栓孔中心园直径（mm);D G －法兰垫片中径（mm ）;Wp －在操作情况下所需的最小螺栓负荷（N ）; F －总的流体静压轴向力（N);Fp－连接接确面上的压紧负荷（N）;Q－球体与阀座密封之间的密封力（N）; b－垫片有效密封宽度（mm）;m－垫片系数（查表）；m=1.25D m－为密封面中径（mm）;δf－法兰有效厚度（mm);e－系数；T－系数（查表）;A－系数；F1－整体法兰形状系数；F1=1δIS－法兰颈部小端有效厚度（mm);U－系数（查表）；V －整体法兰形状系数（查图）；σH ≤〔σH 〕=130.5合格2.中法兰的径向应力计算:[]Mpa D M e R if f R 108)133.1(2=≤+=σλδδσ式中：σR －法兰的径向应力（Mpa ）; ［σR ］－法兰许用的径向应力（Mpa ）; σR ≤〔σR 〕=108 合格3.中法兰的切向应力计算:[]Mpa Z D YM T R if T 1082=≤-=σσδσ式中：Y －系数（查表）；Z －系数（查表）；σT －法兰的切向应力（Mpa ）; ［σT ］－法兰材料的切向应力（Mpa ）;σT ≤〔σT 〕=108 合格三、.法兰螺栓拉应力验算：[]Mpa nd W L m P L 144=≤=σσ式中：σL －法兰螺栓断面积所承受的拉应力（Mpa ）; d m －螺栓断面有效面积（mm2）; n －螺栓数量；［σL ］－螺栓材料的拉应力（MPa ）。

12＂Q367F400Lb 全焊接球阀设计计算书1 弹簧预紧力设计1.1 弹簧最小预计力F YJ aF YJ a=（π/4）*( D MW2-D MN2)* q YJ =0.785*(3262-3202) *1.5=4564N式中：q YJ-最小预紧比压，q YJ取1.5MPa；D MW-密封圈外径，设计给定326mm;D MN-密封圈内径，设计给定320mm。

1.2自泄压阀座超压推力F OPF OP=（π/4）*0.33*P*( D HW2-D MP2)=0.785*2.2*(3302-3232)=7894N式中：P-最大工作压力，设计给定压力等级是400Lb，取MAP@38℃=6.8MPa;D HW-阀座支撑圈外径，设计给定330mm;D MP-密封面平均直径，D MP=0.5*(D MW+D MN)= 0.5*(326+320)=323mm;1.3判定弹簧预紧力设计既要满足阀座低压密封要求，也不能使阀座丧失自泄压功能，即：F YJ a≤F YJ≤F OP式中：F YJ-弹簧设计的预紧力，设计给定为6720N显然4564＜6720＜7894，满足要求，故弹簧预紧力设计合格！2密封面的比压设计2.1设计比压qq=（F MJ+F YJ）/[(π/4)*(D MW2-D MN2)]=(24400+6720)/[0.785*（3262-3202）]=10.2MPa式中：F MJ-介质水平密封力，F MJ =π/4*(D HW2-D MP2)*P=0.785*（3302-3232）*6.8=24400N2.2必须比压q bq b=m*((a+cp/√b))=1.4*(1.8+0.9*6.8)/√3)=6.44 MPa式中：m-与流体性质相关的系数，根据设计给定的介质和温度选取m=1.4 ；a，c-与密封材料有关的系数，设计给定材料为PTFE，此时a=1.8，c=0.9; b-密封面在垂直于流体流动方向上的投影宽度,设计给定3mm。

球阀设计计算书XXX文件号：10STQ3R59CG产品名称：固定球阀设计计算书编制：审核：批准：2014年9月目录：1.阀体壁厚验算2.阀盖壁厚验算3.密封面上的计算比压4.1.33倍中腔泄压能力的计算5.阀杆启闭扭矩的计算6.阀杆强度验算7.阀杆扭转变形的计算8.阀杆键连接强度验算9.中法兰螺栓强度验算10.流量系数计算11.吊耳的强度计算参考资料：1.API 6D管道阀门2.ASME B16.34阀门—法兰、螺纹和焊端连接的阀门3.ASME锅炉与压力规范第Ⅱ卷4.ASME锅炉与压力规范第Ⅷ卷5.API 600钢制闸阀法兰和对焊连接端，螺栓连接阀盖说明：1.以公称压力作为计算压力；2.对壳体壁厚的选取，在满足计算壁厚的前提下，按相关标准取壳体最小壁厚且圆整整数，已具裕度；3.涉及的材料许用应力值按-29～38℃时选取；4.适用介质为水、油、气等介质；5.不考虑地震载荷、风载荷等自然因数；6.瞬间压力不得超过使用温度下允许压力的1.1倍；7.管路中应安装安全装置，以防止压力超过使用下的允许压力。

型号：10STQ3R59CG序号零件名称材料牌号计算内容根据1 阀体 ASTMA105 壁厚验算ASME16.342 阀盖 ASTMA105 壁厚验算ASME16.34根据相关标准，以公称压力作为计算压力，计算阀体和阀盖的壁厚。

涉及的材料许用应力值按-29～38℃时选取，适用介质为水、油、气等介质。

瞬间压力不得超过使用温度下允许压力的1.1倍，管路中应安装安全装置，以防止压力超过使用下的允许压力。

材料牌号计算内容序号10STQ3R59CG阀盖ASTM A105壁厚验算计算数据名称符号计算压力Pc300 psi基本应力系数C7000 psi阀体标准厚度S11.2 mm公称内径Dn254 mm附加厚度m4.0 mm设计给定Max（d’d0）设计给定ASTM B16.34设计给定Dn/1.5设计给定ASTM A216 WCB材料许用应力取值常温下抗拉强度Rm/20psi常温下屈服强度Re/20psi根据ASME-Ⅱ-D，常温下抗拉强度除以3.5大于7000 psi，常温下屈服强度除以1.5大于7000 psi，取基本应力系数7000 psi，满足要求。

球阀计算书-CAL-FENGHAI.-(YICAI)-Company One1
编号：JS/2″150Lb -10设计计算书
项目名称：API 6D钢制球阀
规格型号：Q41F-150Lb DN2″
编制：
审核：
批准：
安阳益和阀业有限公司
目录
一、阀体壁厚计算
二、密封面总作用力及计算比压
三、总扭矩及圆周力
四、阀杆强度的计算
五、球体直径的计算
六、球阀密封力的计算
七、球阀阀杆与填料之间的摩擦力计算
八、阀杆台肩与止推垫片之间的摩擦力计算
九、填料及止推片的摩擦转矩计算
十、球阀转矩的计算
十一、阀体中法兰的设计与计算
十二、阀门流量系数计算
附录参考文献
附录
参考文献
1、实用阀门设计手册
陆培文主编机械工业出版社
2、阀门设计手册
杨源泉主编机械工业出版社
3、阀门设计计算手册
洪勉成、陆培文、高凤琴主编中国标准出版社 4、球阀设计与选用
章华友、晏泽荣、陈元芳、袁玉求北京科学技术出版社。

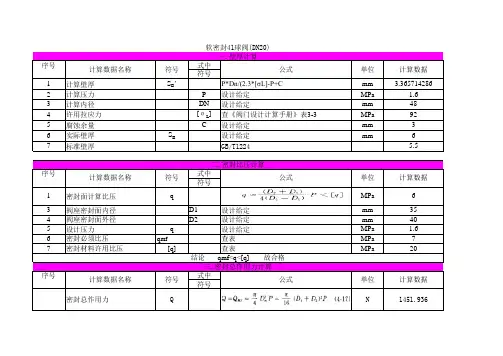

式中符号1计算壁厚S B ’P*Dn/(2.3*[σL]-P+C mm 3.3657142862计算压力P 设计给定MPa 1.63计算内径DN 设计给定mm 484许用拉应力[σL ]查《阀门设计计算手册》表3-3MPa 925腐蚀余量C 设计给定mm 36实际壁厚S B设计给定mm67标准壁厚GB/T1224 5.5式中符号1密封面计算比压qMPa63阀座密封面内径D1设计给定mm 354阀座密封面外径D2设计给定mm 405设计压力q 设计给定MPa 1.66密封必须比压q mf查表MPa 77密封材料许用比压[q]查表MPa20式中符号密封总作用力QN1451.936单位计算数据一.壁厚计算软密封41球阀(DN20)序号计算数据名称符号公式二.密封比压计算序号计算数据名称符号公式单位计算数据结论 qmf<q<[q] 故合格三.密封总作用力计算序号计算数据名称符号公式单位计算数据2阀座密封面内径D1设计给定mm 353阀座密封面外径D2设计给定mm 334设计压力q 设计给定MPa 1.6式中符号1阀杆力矩MF MQF+MFT+MFCN.mm 3629.129085球体与阀座间的摩擦力矩MQF 3.14Dmp^2*P*fm*R(1+cos)/8cos N.mm 3186.012285摩擦因数fm 0.05密封面平均直径Dmp 设计都给定mm 30.3密封角cos 设计者给定mm 42.67球的半径R 设计者给定mm 22.52阀杆与填料的摩擦力矩MFT QT*Dt/2N.mm 443.1168填料与阀杆之间的摩擦力QT N63.3024阀杆直径Dt 设计都给定mm 14圈数Z 设计者给定3单圈填料高度hmm5式中符号1阀杆端头扭转剪切应力τn Mf/w^1/2Mpa14.46559744断面抗扭系数W βa^3250.88宽度a mm8系数β0.49阀杆许用扭转剪切应力五.阀杆力矩计算序号计算数据名称符号公式单位计算数据九.阀杆头部强度计算序号计算数据名称符号公式单位计算数据。

设计计算说明书名称：O型球阀（浮动、硬密封）型号：口径：3”编制：审核：批准：日期：_ 年月日_目录1.计算项目列表2.设计参数3.阀门主要零部件的设计计算3.1端部连接和结构长度3.2球阀阀体壁厚的计算3.3球阀阀体法兰的设计3.4球阀阀杆强度的计算3.5填料压盖的强度计算3.6球阀用弹性元件的计算3.7球体直径的确定3.8球阀密封力的计算引用资料1.计算项目列表：（1）、端部连接和结构长度（2）、球阀阀体壁厚的计算（3）、球阀阀体法兰的设计（4）、球阀阀杆强度的计算（5）、填料压盖的强度计算（6）、球阀用弹性元件的计算（7）、球体直径的确定（8）、球阀密封力的计算2．设计参数工作压力：300Lb（5MPa）工作温度：-29—425工作介质：液体、气体、蒸汽公称通径：4”3．阀门主要零部件的设计计算由于工作温度在-29-425度，所以选用主体材质为ASTM A216 WCB，查资料【1】P25表2-1.13.1端部连接和结构长度端部连接，包括法兰式、对焊端、承插焊、螺纹端，查找相应标准；结构长度，包括法兰连接、螺纹、焊接，查找相应标准3.2球阀阀体壁厚的计算中低压金属球阀阀体的强度计算通常采用薄壁容器的计算方式：也可根据经验值取C=3~6mm参考资料【2】p298-299资料【2】p301，表6-7。

PN50，DN80时，壁厚选7.1mm，取9mm。

3.3球阀阀体法兰的设计3.3.1法兰螺栓的计算3.3.1.1法兰螺栓载荷的计算（1）操作情况：（2）预紧螺栓情况3.3.1.2法兰螺栓拉应力的计算3.3.1.3螺栓间距与螺栓直径之比3.3.2法兰的强度计算3.3.2.1法兰力矩计算3.3.2.2法兰应力计算（1）法兰颈的轴向应力（2）法兰盘的径向应力（3）法兰盘的切向应力3.3.2.3法兰的许用应力3.3.3法兰密封结构的设计3.4球阀阀杆强度的计算3.4.1浮动球球阀阀杆的强度计算3.4.2浮动球球阀阀杆与球体连接部分的计算3.5填料压盖的强度计算3.6球阀用弹性元件的计算3.7球体直径的确定3.8球阀密封力的计算资料【1】ASME B 16.34-2013《法兰、螺纹和焊连接的阀门》资料【2】球阀设计与选用/章华友。

Class600、NPS8固定球球阀设计计算书一、密封比压计算设计依据：q——实际比压qb——必须比压[q]——密封材料的许用比压PTFE材料取[q]=15MPa；但，当PTFE压入金属座圈内，并且PTFE伸出高度不超过0.6mm时，其许用比压远远大于15MPa1.必须比压的计算：m——与流体相关的数据，此处取1；a——密封面材料系数，PTFE取1.8；P——工作压力，此处取10.0Mpa；b——密封面宽度，设计给定，4mm；2.实际比压的计算：d0——阀座支撑圈外径，设计给定231mm；D——密封圈外径，设计给定229.5mm；d——密封圈内径，设计给定221.5mm；dcp——平均密封直径，结论：6.95＞5.4，合格！二、轴承承压校核设计依据：q——轴承的实际压强；[q]——轴承的许用压强，钢基无油自润滑轴承[q]=250Mpa；轴承实际压强的计算：d0——阀座支撑圈外径，设计给定231mm；P——工作压力，取10.0Mpa；d——耳轴直径，设计给定100mm；h——轴承高度，设计给定20mm；结论：104.7＜250，合格！三、中法兰螺栓的计算设计依据：Pc——额定压力值，取600；Ag——由密封圈外径确定的面积；Ab——螺栓抗拉应力面积；1.Ag的计算：；dg——密封圈外径，设计给定335mm；2.Ab的计算：N——螺栓数量，设计给定16；ab——单个螺栓的抗拉面积，查GB/T3098.2，M30的抗拉面积为561mm²3.中法兰螺栓强度计算结论：合格！四、扭矩的计算M1——耳轴的摩擦力矩；M2——密封圈与球体的摩擦力矩；M3——阀杆与阀杆密封件之间摩擦力矩；1.M1的计算：=418883.85*50*0.1=1047209.625N.mm=1047.2N.mF——作用在耳轴上的力：d0——阀座支撑圈外径，设计给定231mm；P——工作压力，取10.0Mpa；r——耳轴的半径，50mm；μ——摩擦系数，取0.05；2.M2的计算：F2——作用于密封圈上的力；d0——阀座支撑圈外径，设计给定231mm；P——工作压力，取10.0Mpa；Rc——球体与阀座摩擦平均半径：R——球体半径，设计给定160mm；μ——摩擦系数，取0.05；3.M3的计算；由于阀杆与阀杆密封件之间的摩擦力占阀门整个扭矩的比例极小，故，此处忽略不计，在最终的计算扭矩中乘一个安全系数代替。
