第二章第2节二维磁场分析中的基本概念PE R A G L OB ALEMAG 磁场分析中的基本概念求解自由度（DOF ）•2D 磁场分析（包括静磁、交流和瞬态）采用磁矢势方法（MVP ），计算的基本自由度为磁矢势A ，磁通密度（B ）等于磁矢势（A ）的旋度B =Curl （B = CurlA ）•对于2D 分析，A 只有Z 方向分量，在ANSYS 中表示为“AZ”自由度•边界条件两类磁场边界条件–强制边界条件（Dirichlet 边界）: 强制A = const ，磁力线平行于模型边界N （自然满足–自然边界条件（Neumann 边界）:磁力线垂直于模型边界（自然满足，不需要施加）PER A G L OB ALEMAG 中的磁场边界条件•中的磁场边界条件：–磁力线平行（强制边界条件）–磁力线垂直（自然边界条件）然–周期性对称（匹配边界条件）•偶对称J J •利用边界条件简化模型的前提•奇对称Js 1 = －Js 2磁力线平行于中间边线–几何模型具有轴对称性（相同）–材料属性具有轴对称性（相同）–激励具有相应的对称性场分布具有对称性Js 1 = Js 2磁力线垂直于中间边线PER A G L OB AL利用边界条件简化计算模型示例A•分析——沿A-A 面简化模型几何结构具有对称性（A-A 左右两边几何属性相同）•BB模型材料具有对称性（A-A 左右两边材料属性相同）•A-A 左右两边励磁相位相差180度（电流密度大小相等方向相反）•磁力线平行于A-A 对称面（A-A 对称面上的AZ = 0）APreprocessor > Loads > Define Loads > Apply> Magnetic > Boundary > Flux par’l > On Lines简单励磁的平面模型PER A G L OB ALA分析——沿B-B 面简化•B-B 上下两侧参数相同–几何属性相同–材料属性相同•B-B 上下两侧励磁相同BB（电流密度大小相等方向相同）•磁力线垂直于B-B 面自满需施加（自然满足，无需施加）A1/2对称模型1/4对称模型BBPER A G L OB AL//项目全模型1/2 模型1/4 模型磁密分布BB B 极面贮能WW/2W/4线圈上的Lorentz 力F FF/2极面上的力ff/2f/21/2对称模型1/4对称模型PER A G L OB ALEMAG 2D 磁场分析可使用的单元类型•单元Plane13 –4Plane13场分析可使用的单元类4 节点四边形–自由度：磁场、温度、结构–可用于多场耦合分析–电源为Z 方向– B 为线性变化–适用于：•变压器•汇流排•螺线管磁体（致动器）•直线或旋转电机•传感器•线性或任意••负载机械•机械力矩永磁系统PER A G L OB AL•单元Plane53 –8Plane538 节点四边形–自由度：磁场、外电路–Z 电源为方向– B 可为二次非线性变化–通常情况下推荐使用的单元–适用于精度要求较高的分析PER A G L OB AL•Plane13定义的单元类型和单元选项Preprocessor > Element Type > Add/Edit/Delete•选择Add用单元类型号给平面赋属性•选择OKPER A G L OB AL•一旦定义单元类型，要选择单元选项•单元选项控制:–2D 直流模拟为AZ 自由度–2D 模拟型式•轴对称•平面•点取单元选项PER A G L OB AL用于定义平面属性的参考号用于直流模拟几何体型式•因为l 13用于耦合场模拟故该选择OKplane13 用于耦合场模拟，故该单元可以具有应力/应变结构选项PER A G L OB AL•定义Plane53的单元类型和选项Preprocessor > Element Type > Add/Edit/Delete •选择Add•选择8节点Plane53增加单元类型号以给平面赋属性•选择OKPER A G L OB AL•定义单元类型后选择单元选项•单元选项控制:–绞线圈电压加载选项*–连接电路单元与有限元区*–模拟运动体的自由度（速度效应）Plane53单元模拟运动导体示图*包括交流分析•选择OKPER A G L OB AL•考虑速度效应时，要求增加输入信息–在实常数中定义。

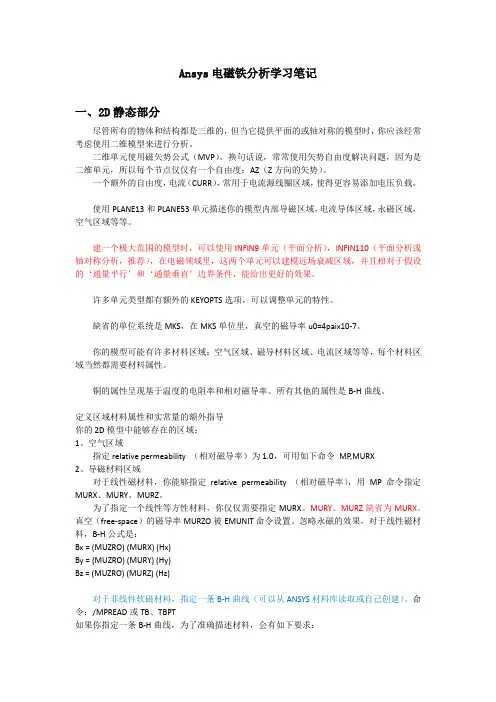

Ansys电磁铁分析学习笔记一、2D静态部分尽管所有的物体和结构都是三维的，但当它提供平面的或轴对称的模型时，你应该经常考虑使用二维模型来进行分析。

二维单元使用磁矢势公式（MVP），换句话说，常常使用矢势自由度解决问题，因为是二维单元，所以每个节点仅仅有一个自由度：AZ（Z方向的矢势）。

一个额外的自由度，电流（CURR），常用于电流源线圈区域，使得更容易添加电压负载。

使用PLANE13和PLANE53单元描述你的模型内部导磁区域，电流导体区域，永磁区域，空气区域等等。

建一个极大范围的模型时，可以使用INFIN9单元（平面分析），INFIN110（平面分析或轴对称分析，推荐），在电磁领域里，这两个单元可以建模远场衰减区域，并且相对于假设的‘通量平行’和‘通量垂直’边界条件，能给出更好的效果。

许多单元类型都有额外的KEYOPTS选项，可以调整单元的特性。

缺省的单位系统是MKS，在MKS单位里，真空的磁导率u0=4paix10-7。

你的模型可能有许多材料区域：空气区域、磁导材料区域、电流区域等等，每个材料区域当然都需要材料属性。

铜的属性呈现基于温度的电阻率和相对磁导率。

所有其他的属性是B-H曲线。

定义区域材料属性和实常量的额外指导你的2D模型中能够存在的区域：1、空气区域指定relative permeability （相对磁导率）为1.0，可用如下命令MP,MURX2、导磁材料区域对于线性磁材料，你能够指定relative permeability （相对磁导率），用MP命令指定MURX、MURY、MURZ。

为了指定一个线性等方性材料，你仅仅需要指定MURX。

MURY、MURZ缺省为MURX。

真空（free-space）的磁导率MURZO被EMUNIT命令设置。

忽略永磁的效果，对于线性磁材料，B-H公式是：Bx = (MUZRO) (MURX) (Hx)By = (MUZRO) (MURY) (Hy)Bz = (MUZRO) (MURZ) (Hz)对于非线性软磁材料，指定一条B-H曲线（可以从ANSYS材料库读取或自己创建）。
