第一课 摄像模组基础
- 格式:ppt
- 大小:11.27 MB
- 文档页数:52

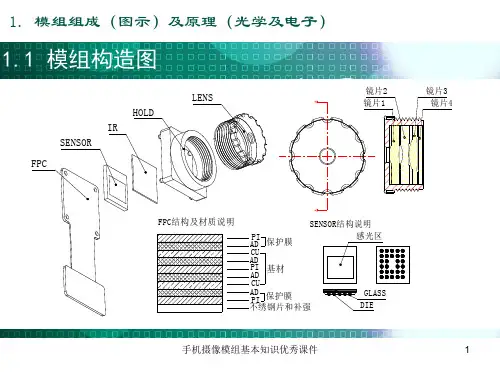

手机摄像头常用的结构如下图1所示,主要包括镜头,基座,传感器以及PCB部分。
图1CCM(compact camera module)种类1.FF(fixed focus)定焦摄像头目前使用最多的摄像头,主要是应用在30万和130万像素的手机产品。
2.MF(micro focus)两档变焦摄像头主要用于130万和200万像素的手机产品,主要用于远景和近景,远景拍摄风景,近景拍摄名片等带有磁条码的物体。
3.AF(auto focus)自动变焦摄像头主要用于高像素手机,具有MF功能,用于200万和300万像素手机产品。
4.ZOOM 自动数码变焦摄像头主要用于更高像素的要求,300万以上的像素品质。
Lens部分对于lens来说,其作用就是滤去不可见光,让可见光进入,并投射到传感器上,所以lens相当于一个带通滤波器。
CMOS Sensor部分对于现在来说,sensor主要分为两类,一类是CMOS,一类是CCD,而且现在CMOS是一个趋势。
对于镜头来讲,一个镜头只能适用于一种传感器,且一般镜头的尺寸应该和sensor的尺寸一致。
对于sensor来说,现在仍然延续着Bayer阵列的使用,如下图2所示,图3展示了工作流程,光照à电荷à弱电流àRGB信号àYUV信号。
图2图3图4图4展示了sensor的工作原理,这和OV7670以及OV7725完全相同。
像素部分那么对于像素部分,我们常常听到30万像素,120万像素等等,这些代表着什么意思呢?图5解释了这些名词。
图5那么由上面的介绍,可以得出,我们以30万像素为例, 30万像素~= 640 * 480 = 30_7200;可见所谓的像素数也就是一帧图像所具有的像素点数,我们可以联想图像处理的相关知识,这里的像素点数的值,也就是我们常说的灰度值。
像素数越高,当然显示的图像的质量越好,图像越清晰,但相应的对存储也提出了一定的要求,在图像处理中,我们也会听到一个概念,叫做分辨率,其实这个概念应该具体化,叫做图像的空间分辨率,例如72ppi,也就是每英寸具有72个像素点,比较好的相机,能达到490ppi。
摄像头模组基础知识摄像头模组啊,这可是个挺有趣的东西呢。
你看啊,摄像头模组就像是手机或者电脑的小眼睛,它可重要啦。
传感器就是这个小团队的中场核心啦。
光线被镜头收集之后,就来到传感器这里。
传感器就像是一块特别敏感的小田地,光线就像是种子一样洒在上面。
不同强度和颜色的光线会在传感器上留下不同的“痕迹”,就像不同的种子在田地里会长出不同的作物一样。
这时候啊,传感器就得把这些光线的信息转化成电信号,这可是个技术活呢。
要是传感器不好,就像中场核心不会传球一样,后面的图像质量肯定好不了。
摄像头模组的分辨率也是个很关键的东西。
分辨率高就像你用放大镜看东西一样,能看到更多的细节。
比如说你拍一朵花,高分辨率的摄像头模组能让你看到花瓣上的小绒毛,就像你凑近了仔细看一样清楚。
而低分辨率呢,就像你有点近视没戴眼镜看东西,模模糊糊的,很多细节都看不到了。
那摄像头模组的对焦功能呢?这就像是射箭的时候瞄准一样。
如果对焦不准,拍出来的照片就会像箭射偏了一样,你想拍的东西是模糊的,背景反而清楚了,或者整个画面都是虚的。
自动对焦功能就很方便啦,就像有个小助手一直在帮你调整瞄准的方向,让你总能拍到清晰的画面。
再说说摄像头模组的视野吧。
有的摄像头模组视野很宽广,就像你站在山顶上看风景,一大片景色都能收进眼里。
这种摄像头模组适合拍风景照或者大合影。
而有的视野比较窄,就像你从门缝里看东西,只能看到一小部分,但这对于特写拍摄很有用,能把一个小物件拍得很大很清楚,就像把小蚂蚁拍成大怪兽一样有趣。
在不同的设备上,摄像头模组也有不同的特点。
手机上的摄像头模组就得小巧玲珑,还得功能强大。
因为手机就那么点地方,还得满足大家各种各样的拍照需求,什么自拍啊,拍美食啊,拍风景啊。
这就像在一个小厨房里要做出满汉全席一样不容易。
而相机上的摄像头模组呢,往往更专业,就像专业的厨师在大厨房里做菜,可以用各种高级的工具和食材,能拍出更专业的照片。
现在啊,摄像头模组的发展也特别快。
摄像头模组基础知识扫盲
照相机模组的结构主要包括摄像头主体、控制电路、晶片、处理器、显示屏、电池等部件。
它们的功能是收集需要处理的视频信号,通过晶片及处理器处理和输出到显示屏,实现图片或视频的传输。
从外形上分,摄像头模组的外形有枪型、球型、罩型等,其中枪型摄像头模组主要用于长距离安全监控,球型摄像头模组用于多用途监控,例如家庭安防监控,而罩型摄像头模组则用于近距离的监控。
摄像头模组主要由硬件和软件两部分组成。
硬件包括镜头、摄像机模组、录像机模组等部件。
镜头是摄像头模组的核心部件,允许光线进入摄像头,控制光线的聚焦距离和角度,影响拍摄的效果。
摄像头模组用于捕捉图像并将图像变成数字信号,将其输出到处理器进行处理。
