摄像头模组知识介绍

VSYNC: 变值，随着曝光时间的变化而改变（30万pixel：0~30Hz、130万pixel：0~15Hz） HREF：sensor决定的定值（30万pixel：680*480为480Hz、 130万pixel：1280*1024为1024Hz） D0~D7:
图像质量：sensor、LENS、图像信号处理器（电子信号图像数据压缩为JPEG) OV2630 S/N小 图像出现了很多的麻点，需降噪处理（DSP)
VDD VAA AGND DGND
DOVDD DGND
1）sensor的工作：VDD（1.8V)、D0VDD(2.5~3.3V)、 DGND、CLKIN(24～48MHz）、RESET、PWDN 2）与外部的通讯：I2C(SIO_C、SIO_D) ；SCCB (Serial camera control bus） 3）采集图像：VAA(2.45～2.8V)、AGND 3）图像输出： PXCLK:
LENS 的结构及重要技术参数：
IR:波长780nm～2.5um～50um～ 300um
LENS 检测的胶片pitch值、视场角、几何失真
f=EFL=5.31mm o=600mm 1 1 1 = o + f i i = o * f = 600 * 5.31 o-f 600 - 5.31
o
i
= 4.48 mm
像素（pixel）：构成图片的最小单位，每个像素都拥有亮度（Y),色度（U/V) 就是二极管数量，像素增加，LENS必须增大。 如果一味增加像素，由于1个像素的面积变小，所受的光量变少，sensor 感光度变低，S/N（signal与noise）比也将变低。 解像度：dpi（dot per inch） 制造工艺决定，一般LCD显示器（96*96） 同象素的sensor ：Micron（4.6*3.7mm 3.8um） <OV（4.13*3.28mm 3.18um） 1/3” ¼”

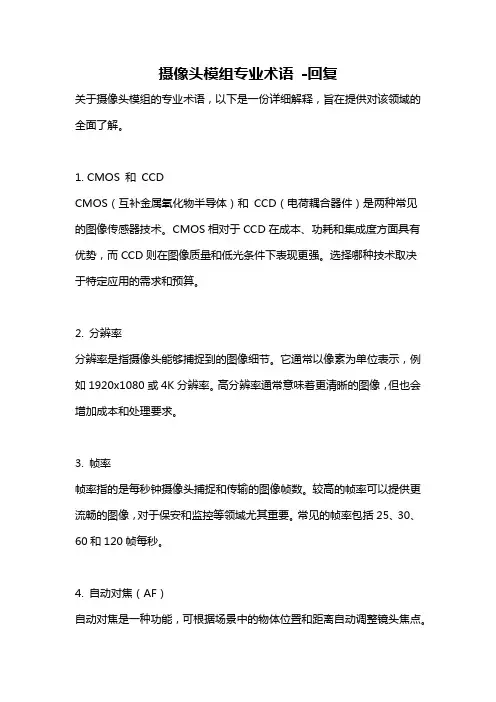

摄像头模组专业术语-回复关于摄像头模组的专业术语，以下是一份详细解释，旨在提供对该领域的全面了解。

1. CMOS 和CCDCMOS（互补金属氧化物半导体）和CCD（电荷耦合器件）是两种常见的图像传感器技术。

CMOS相对于CCD在成本、功耗和集成度方面具有优势，而CCD则在图像质量和低光条件下表现更强。

选择哪种技术取决于特定应用的需求和预算。

2. 分辨率分辨率是指摄像头能够捕捉到的图像细节。

它通常以像素为单位表示，例如1920x1080或4K分辨率。

高分辨率通常意味着更清晰的图像，但也会增加成本和处理要求。

3. 帧率帧率指的是每秒钟摄像头捕捉和传输的图像帧数。

较高的帧率可以提供更流畅的图像，对于保安和监控等领域尤其重要。

常见的帧率包括25、30、60和120帧每秒。

4. 自动对焦（AF）自动对焦是一种功能，可根据场景中的物体位置和距离自动调整镜头焦点。

它使得图像始终保持清晰锐利，无论物体是否移动或镜头离焦。

5. 光圈（Aperture）光圈是一个控制入射光线量的可调的孔径。

较大的光圈会使更多的光线进入摄像头，适用于低光环境。

光圈值通常用"F"数字表示，例如"F1.8"。

6. 焦距（Focal Length）焦距是指从摄像头到焦距平面的距离，通常用毫米（mm）表示。

较短的焦距意味着更广角的视野，而较长的焦距则意味着更窄的视野和更大的放大倍数。

7. 白平衡（White Balance）白平衡是一种功能，可根据不同的照明条件调整图像的色温以获得真实和准确的颜色表现。

它可以避免图像呈现出偏色的效果，例如过多的蓝色或黄色。

8. 异常检测（Anomaly Detection）异常检测是一种算法，可以通过比较摄像头捕捉到的实时图像与预定义的常态图像进行比较，以识别潜在的异常或异常活动。

它在安防和监控领域用于快速发现安全隐患和提供及时响应。

9. HDR（高动态范围）HDR是一种图像处理技术，可以捕捉和显示更广泛的亮度范围，使图像在明暗区域都具有更好的细节和对比度。

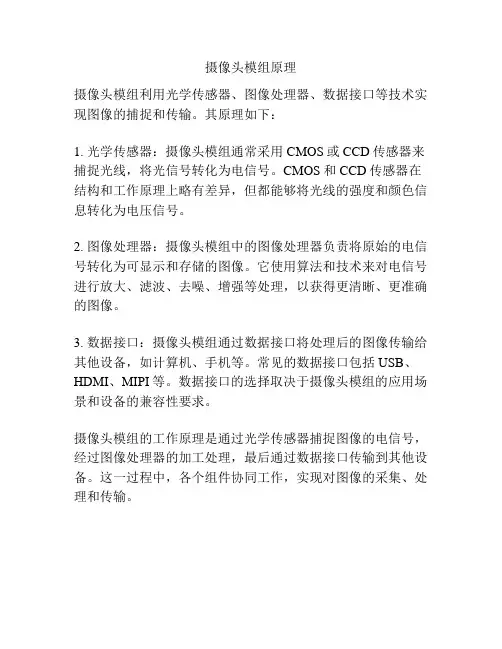

摄像头模组原理
摄像头模组利用光学传感器、图像处理器、数据接口等技术实现图像的捕捉和传输。

其原理如下：
1. 光学传感器：摄像头模组通常采用CMOS或CCD传感器来捕捉光线，将光信号转化为电信号。

CMOS和CCD传感器在结构和工作原理上略有差异，但都能够将光线的强度和颜色信息转化为电压信号。

2. 图像处理器：摄像头模组中的图像处理器负责将原始的电信号转化为可显示和存储的图像。

它使用算法和技术来对电信号进行放大、滤波、去噪、增强等处理，以获得更清晰、更准确的图像。

3. 数据接口：摄像头模组通过数据接口将处理后的图像传输给其他设备，如计算机、手机等。

常见的数据接口包括USB、HDMI、MIPI等。

数据接口的选择取决于摄像头模组的应用场景和设备的兼容性要求。

摄像头模组的工作原理是通过光学传感器捕捉图像的电信号，经过图像处理器的加工处理，最后通过数据接口传输到其他设备。

这一过程中，各个组件协同工作，实现对图像的采集、处理和传输。

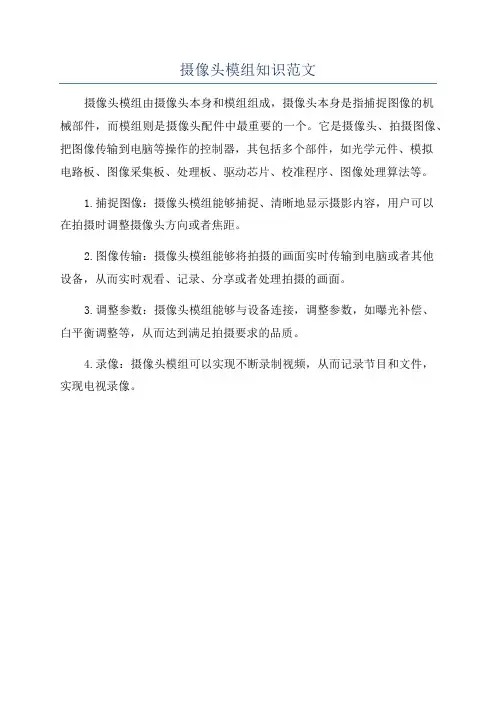

摄像头模组知识范文
摄像头模组由摄像头本身和模组组成，摄像头本身是指捕捉图像的机
械部件，而模组则是摄像头配件中最重要的一个。

它是摄像头、拍摄图像、把图像传输到电脑等操作的控制器，其包括多个部件，如光学元件、模拟
电路板、图像采集板、处理板、驱动芯片、校准程序、图像处理算法等。

1.捕捉图像：摄像头模组能够捕捉、清晰地显示摄影内容，用户可以
在拍摄时调整摄像头方向或者焦距。

2.图像传输：摄像头模组能够将拍摄的画面实时传输到电脑或者其他
设备，从而实时观看、记录、分享或者处理拍摄的画面。

3.调整参数：摄像头模组能够与设备连接，调整参数，如曝光补偿、
白平衡调整等，从而达到满足拍摄要求的品质。

4.录像：摄像头模组可以实现不断录制视频，从而记录节目和文件，
实现电视录像。

系统组-揭应平20150914摄像头模组相关知识模组基本结构AF Type FF Type模组主要器件AF Type模组主要器件：1.Sensor （传感器）2.LENS（镜头）3.VCM（音圈马达）4.IR & BG（滤光片）5.Bracket （底座）6.PCB （基板）FF Type模组主要器件：1.Sensor （传感器）2.LENS（镜头）3.Holder（底座）4.IR & BG（滤光片）5.PCB （基板）CSP Sensor模组相关工艺注：每个厂家的生产流程都各不同，基本的流程都是差不多；CSP 的工艺就相对COB 简单很多；COB Sensor模组相关工艺注：上面是基本的COB 工艺流程，各个工艺会每个厂家都有一定的区别；当然某些客户对测试会有一些特殊要求；例如在调焦前及检测后做一次震动，用来确认Particle 的问题；一般Sensor分类按制造工艺来分为CSP & COBCSP: Chip scale package(Sensor底部锡球通过锡膏与FPC开窗PAD接触连接)COB: Chip On Board （通过胶使Sensor与FPC相接触）1.Sensor的分类1.Sensor的分类CSP & COB优缺点对比CSP:优点：模组工艺简单，Particle容易控制；生产良率高；缺点：在成像区表面有Cover Glass层，增加了Sensor本身成本，成本高； COB: Chip On Board优点：1.产品光透性相对较好；2.模组厚度相对较低，对LENS后要求小；缺点：1.模组厂商设备投入大；2.制程复杂，良率较难控制（尤其是POD & POG）；2.LENS 相关参数2.LENS 相关参数EFL介紹EFL為Effective Focal Length的縮寫，意思是有效焦距。

有效焦距就是透鏡系統中心到成像焦點的距離（即光學系統中心到成像面的距離）。

摄像头模组基础知识扫盲
照相机模组的结构主要包括摄像头主体、控制电路、晶片、处理器、显示屏、电池等部件。

它们的功能是收集需要处理的视频信号，通过晶片及处理器处理和输出到显示屏，实现图片或视频的传输。

从外形上分，摄像头模组的外形有枪型、球型、罩型等，其中枪型摄像头模组主要用于长距离安全监控，球型摄像头模组用于多用途监控，例如家庭安防监控，而罩型摄像头模组则用于近距离的监控。

摄像头模组主要由硬件和软件两部分组成。

硬件包括镜头、摄像机模组、录像机模组等部件。

镜头是摄像头模组的核心部件，允许光线进入摄像头，控制光线的聚焦距离和角度，影响拍摄的效果。

摄像头模组用于捕捉图像并将图像变成数字信号，将其输出到处理器进行处理。

手机摄像模组相关知识1.介绍手机摄像模组是现代智能手机的重要组成部分，它使得用户能够随时随地拍摄照片和自制视频。

随着手机摄像模组技术的发展，如今的手机可以实现高分辨率、高动态范围、光学防抖等先进功能，让用户享受到高质量的拍摄体验。

2.镜头模组镜头模组是手机摄像模组的核心组成部分，它包括镜头、底板和支架等。

镜头模组的主要功能是收集来自外界的光线，并将其聚焦到影像传感器模组上。

镜头模组根据焦距的不同可以分为定焦和变焦两种类型。

变焦模组可以通过调节镜头的位置来实现焦距的变化，从而让用户在不同场景下拍摄清晰的照片。

3.影像传感器模组影像传感器模组是手机摄像模组中另一个重要组成部分，它接收到来自镜头模组传来的光线，并将其转化为电信号。

根据传感器的类型，目前手机摄像模组主要有两种类型：CMOS和CCD。

CMOS传感器由于其低功耗、高速度和成本低等优点，目前成为手机摄像模组的主流选择。

4.控制电路和处理器手机摄像模组还包括必要的控制电路和处理器，用于控制摄像模组的工作状态和进行数据处理。

控制电路可以控制影像传感器模组的曝光时间、白平衡和对焦等功能，从而优化图像的质量。

处理器负责对采集到的数据进行处理，包括降噪、锐化、色彩校正等功能，提供更加清晰和逼真的图像输出。

5.模组封装和测试一旦镜头、影像传感器和相关电路被组装在一起，手机摄像模组就需要进行封装和测试。

通常情况下，摄像模组会被封装在一个小巧的模块中，以方便在手机中进行安装。

在封装之前，模组还需要进行各种测试来确保其功能的正常运行，例如焦距测试、光线适应性测试和抗震测试等。

6.摄像模组的进一步发展随着科技的不断进步，手机摄像模组在性能上的提升空间越来越大。

未来，手机摄像模组有望实现更高的像素、更强的防抖功能以及更广的动态范围。

同时，新的技术，如激光对焦和多摄像头配置，也将进一步推动手机摄像模组的发展。

总结：手机摄像模组在现代智能手机中起到了至关重要的作用。

它通过镜头模组、影像传感器模组以及控制电路和处理器的组合实现图像的采集和视频录制功能。

摄像头模组（CCM）介绍：⼀、摄像头模组（CCM）介绍：1、camera特写摄像头模组，全称CameraCompact Module，以下简写为CCM，是影像捕捉⾄关重要的电⼦器件。

先来张特写，各种样⼦的都有，不过我前⼀段时间调试那个有点丑。

2、摄像头⼯作原理、camera的组成各组件的作⽤想完全的去理解，还得去深⼊，如果是代码我们就逐步分析，模组的话我们就把它分解开来，看他到底是怎么⼯作的。

看下它是有那些部分构成的，如下图所⽰：（1）、⼯作原理：物体通过镜头（lens）聚集的光,通过CMOS或CCD集成电路，把光信号转换成电信号，再经过内部图像处理器（ISP）转换成数字图像信号输出到数字信号处理器（DSP）加⼯处理，转换成标准的GRB、YUV等格式图像信号。

（2）、CCM 包含四⼤件：镜头(lens)、传感器（sensor）、软板（FPC）、图像处理芯⽚（DSP）。

决定⼀个摄像头好坏的重要部件是：镜头（lens）、图像处理芯⽚（DSP）、传感器（sensor）。

CCM的关键技术为：光学设计技术、⾮球⾯镜制作技术、光学镀膜技术。

镜头（lens）是相机的灵魂，镜头(lens)对成像的效果有很重要的作⽤，是利⽤透镜的折射原理，景物光线通过镜头，在聚焦平⾯上形成清晰的影像，通过感光材料CMOS或CCD感光器记录景物的影像。

镜头⼚家主要集中在台湾、⽇本和韩国，镜头这种光学技术含量⾼的产业有⽐较⾼的门槛，业内⽐较知名的企业如富⼠精机、柯尼卡美能达、⼤⽴光、Enplas等传感器（sensor）是CCM的核⼼模块，⽬前⼴泛使⽤的有两种：⼀种是⼴泛使⽤的CCD（电荷藕合）元件；另⼀种是CMOS（互补⾦属氧化物导体）器件。

电荷藕合器件图像传感器CCD（Charge Coupled Device），它使⽤⼀种⾼感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯⽚转换成数字信号。

CCD由许多感光单位组成，通常以百万像素为单位。

4. 模组生产相关技术及图纸
4.1.2 镜片材质
• •
• • •
光学塑料 主要优点：1.非球面镜片的面型是由多项方程式决定的，其表面各点 的半径各不相同，在光学系统中引进非球面，可以校正球差、慧差、 畸变、像散等像差，使光学系统像质提高。 2.塑料非球面光学零件由于具有重量轻、成本低 、易于模压 成型以及耐冲击性能好等优点，在军事、摄影、医学、工业等领域有 着非常广阔的应用前景。 主要缺点：热膨胀系数和折射率的温度系数比光学玻璃大的多。 塑胶材料：PMMA、PC、PS、ZONEX、TOPAS等。
1.6.2 CMOS（Complementary Metal-Oxide Semiconductor）
定义：即互补型金属氧化物半导体。它被看作未来的成像器件，因为CMOS结 构相对简单，与现有的大规模集成电路生产工艺相同，从而生产成本可以降 低。从原理上，CMOS的信号是以点为单位的电荷信号，更为敏感，速度也更 快，更为省电。现在高级的CMOS并不比一般CCD差，但是CMOS工艺还不是十分 成熟，普通的 CMOS 分辨率低而成像较差，太容易出现杂色点。
4. 模组生产相关技术及图纸
4.1 镜头
4. 模组生产相关技术及图纸
4.ive Focal Length) 一般用 f 表示。 定义：在光学系统中，主平面到焦点的距离。 视场角：View Angle (Field Of View) 一般用ω表示半视角。 定义：入瞳中心对物的张角或出瞳中心对像的张角。 光圈（相对孔径） 定义：焦距与入瞳直径之比，一般用F或F/NO表示。 畸变：Distortion 定义：实际像高与理想像高的差异，分桶形和枕形畸变，在光学设计中，通 常用q’来表示，一般采用百分比形式。 相对照度：Relative Illumination 定义：边缘亮度与中心亮度之比，一般要大于55%，否则容易出现黑角现象。 分辨率：Resolution 定义：是反映光学系统能分辨物体细节的能力，它是一个很重要的性能，用 来作为光学系统的成像质量最重要指标。

摄像头模组基础扫盲手机摄像头常用的结构如下图37.1所示，主要包括镜头，基座，传感器以及PCB部分。

图37.1CCM(compact camera module)种类1.FF(fixed focus)定焦摄像头目前使用最多的摄像头，主要是应用在30万和130万像素的手机产品。

2.MF(micro focus)两档变焦摄像头主要用于130万和200万像素的手机产品，主要用于远景和近景，远景拍摄风景，近景拍摄名片等带有磁条码的物体。

3.AF(auto focus)自动变焦摄像头主要用于高像素手机，具有MF功能，用于200万和300万像素手机产品。

4.ZOOM 自动数码变焦摄像头主要用于更高像素的要求，300万以上的像素品质。

Lens部分对于lens来说，其作用就是滤去不可见光，让可见光进入，并投射到传感器上，所以lens相当于一个带通滤波器。

CMOS Sensor部分对于现在来说，sensor主要分为两类，一类是CMOS，一类是CCD，而且现在CMOS是一个趋势。

对于镜头来讲，一个镜头只能适用于一种传感器，且一般镜头的尺寸应该和sensor的尺寸一致。

对于sensor来说，现在仍然延续着Bayer阵列的使用，如下图37.2所示，图37.3展示了工作流程，光照à电荷à弱电流àRGB信号àYUV信号。

图37.2图37.3图37.4图37.4展示了sensor的工作原理，这和OV7670以及OV7725完全相同。

像素部分那么对于像素部分，我们常常听到30万像素，120万像素等等，这些代表着什么意思呢？图37.5解释了这些名词。

图37.5那么由上面的介绍，可以得出，我们以30万像素为例，30万像素~= 640 * 480 = 3 0_7200;可见所谓的像素数也就是一帧图像所具有的像素点数，我们可以联想图像处理的相关知识，这里的像素点数的值，也就是我们常说的灰度值。

像素数越高，当然显示的图像的质量越好，图像越清晰，但相应的对存储也提出了一定的要求，在图像处理中，我们也会听到一个概念，叫做分辨率，其实这个概念应该具体化，叫做图像的空间分辨率，例如72ppi，也就是每英寸具有72个像素点，比较好的相机，能达到490ppi。

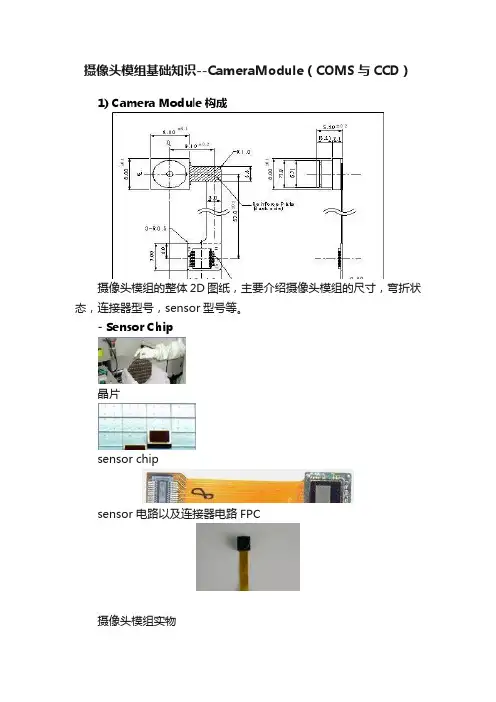

摄像头模组基础知识--CameraModule（COMS与CCD）1) Camera Module构成摄像头模组的整体2D图纸，主要介绍摄像头模组的尺寸，弯折状态，连接器型号，sensor型号等。

- Sensor Chip晶片sensor chipsensor 电路以及连接器电路FPC摄像头模组实物CMOS 与CCD摄像头的差异：CMOS（Complementary Metal-Oxide Semiconductor）即互补性金属氧化物半导体，其在微处理器、闪存和特定用途集成电路（ASIC）的半导体技术上占有绝对重要的地位。

CMOS和CCD一样都是可用来感受光线变化的半导体。

CMOS主要是利用硅和锗这两种元素所作成的半导体，通过CMOS上带负电和带正电的晶体管来实现基本的功能的。

这两个互补效应所产生的电流即可被处理芯片记录和解读成影像。

CCD 是英语 Charge Coupled Device（电荷耦合元件）的缩写，是一种将图像转换为电信号的半导体元件。

大小约为长宽各1 厘米左右，由类似棋盘的格状排列的小像素 (pixel) 组成。

CCD Image Sensor (Charged Coupled Device,电荷耦合元件)在光转换部存储的光电荷由Analog Shift Register传送的方式这是在各cell中存储的电荷由电压差形成的cell完成Shift.比CMOS Sensor集成度和传送速度低,但能得到高的图像质量的元件.数字摄像机的 CCD (Charge Coupled Device)是把光信号转换为电信号的作用,并由很多元件构成把这些元件表示为pixei或像素.CCD的大小是把对角线的直径1/2inch, 1/3inch来表示为对角线的直径,应把总像素数和有效像素数分开表示是正确Power 消耗指对CCD的情况表示在CCD中消耗的功率, 而对CIS的情况输出Digital out put (内装ADC)的情况.观察其他特征时, CCD的情况比CMOS的工序相对难, CMOS的情况可以random access而CCD是不可以的. 20世纪90年代后期及最近,由于CMOS工序技术的发展和signal processing algorithm(运算法则)的改善等开始克服了已有的CMOS Image Sensor具有的不足,又选择性地把CCD工序使用CMOS Image Sensor上,使制品质量比现有的改善的特别其技术力量快速增加把Image Sensor市场的实际情况达到与CCD平分的程度.。

摄像头模组知识介绍
由于科技的快速发展，市场上的摄像头模组也在不断演进，从最初的高质量的模组到现在的模组更为复杂，性能也更加优越。

摄像头模组是一种可以实现视频、图像采集，处理和显示的一种集成电路模块，它是相机系统的重要组成部分，和其它的组件一起构成一个完整的相机系统。

摄像头模组的设计一般可以分为两部分，一部分是模组本身，由传感器、模组处理器、输出接口、电源模块等组成；另外一部分是配套的辅助硬件，如控制单元、激励板、数字滤波器等。

其中，摄像头模组本身占据了主要的比重，即模组的传感器、处理器、输出接口和电源模块，以下将对摄像头模组的各个组成部分进行介绍。

首先，摄像头模组的传感器是最重要的组成部分，控制着整个模组的性能，其主要任务是将光能转换为电信号存储于摄像头中，也就是可以看到的图像信息。

摄像头模组中最常用的传感器有CCD和CMOS，它们的主要区别在于CCD可以获得更高的图像分辨率，而CMOS在噪声控制和功耗方面更优。

摄像头模组的介绍摄像头模组（Camera Module）是一种集成了摄像头传感器、图像处理器和相关接口电路的模块化设备。

它被广泛应用于各种电子设备中，如智能手机、平板电脑、数码相机、医疗设备、工业视觉系统等。

摄像头模组的出现极大地促进了图像采集和图像处理技术的发展，使得用户可以方便地使用高质量的图像和视频功能。

图像处理器是摄像头模组中的核心部件，负责对传感器采集的图像数据进行处理和优化。

图像处理器可以对图像进行去噪、增强、校正、压缩等操作，使得用户获得更加清晰、真实的图像。

同时，图像处理器还可以支持实时视频流传输、自动对焦、人脸识别、智能场景识别等功能。

不同的图像处理器技术和算法可以提供不同的图像效果和功能。

摄像头模组还包含了与设备连接和通信的接口电路，如MIPI （Mobile Industry Processor Interface）接口、USB（Universal Serial Bus）接口、I2C（Inter-Integrated Circuit）接口等。

这些接口可以与主设备进行数据传输和控制命令的交互，实现图像采集和处理的各项功能。

摄像头模组的选型和设计需要考虑多方面的因素。

首先是摄像头传感器的像素与尺寸要求，高像素的传感器可以提供更高分辨率的图像，但也会增加成本和功耗。

其次是图像处理器的性能与功能要求，不同的应用场景可能需要不同的图像处理算法和功能模块。

此外，摄像头模组的连接接口和尺寸也需要与主设备相匹配，以保证良好的兼容性和稳定性。

摄像头模组的市场需求和应用领域不断扩大。

随着智能手机和平板电脑的普及，对高质量图像和视频的需求越来越大，摄像头模组市场得到快速发展。

与此同时，工业视觉、医疗设备、安防监控等领域也对摄像头模组的高清晰度、低功耗、稳定性等提出了更高要求。

因此，摄像头模组制造商不断提升产品技术和性能，以满足市场需求。

总的来说，摄像头模组是一种集成了摄像头传感器、图像处理器和相关接口电路的模块化设备，广泛用于智能手机、平板电脑、数码相机、医疗设备、工业视觉系统等领域。

摄像头模组基础知识摄像头模组啊，这可是个挺有趣的东西呢。

你看啊，摄像头模组就像是手机或者电脑的小眼睛，它可重要啦。

传感器就是这个小团队的中场核心啦。

光线被镜头收集之后，就来到传感器这里。

传感器就像是一块特别敏感的小田地，光线就像是种子一样洒在上面。

不同强度和颜色的光线会在传感器上留下不同的“痕迹”，就像不同的种子在田地里会长出不同的作物一样。

这时候啊，传感器就得把这些光线的信息转化成电信号，这可是个技术活呢。

要是传感器不好，就像中场核心不会传球一样，后面的图像质量肯定好不了。

摄像头模组的分辨率也是个很关键的东西。

分辨率高就像你用放大镜看东西一样，能看到更多的细节。

比如说你拍一朵花，高分辨率的摄像头模组能让你看到花瓣上的小绒毛，就像你凑近了仔细看一样清楚。

而低分辨率呢，就像你有点近视没戴眼镜看东西，模模糊糊的，很多细节都看不到了。

那摄像头模组的对焦功能呢？这就像是射箭的时候瞄准一样。

如果对焦不准，拍出来的照片就会像箭射偏了一样，你想拍的东西是模糊的，背景反而清楚了，或者整个画面都是虚的。

自动对焦功能就很方便啦，就像有个小助手一直在帮你调整瞄准的方向，让你总能拍到清晰的画面。

再说说摄像头模组的视野吧。

有的摄像头模组视野很宽广，就像你站在山顶上看风景，一大片景色都能收进眼里。

这种摄像头模组适合拍风景照或者大合影。

而有的视野比较窄，就像你从门缝里看东西，只能看到一小部分，但这对于特写拍摄很有用，能把一个小物件拍得很大很清楚，就像把小蚂蚁拍成大怪兽一样有趣。

在不同的设备上，摄像头模组也有不同的特点。

手机上的摄像头模组就得小巧玲珑，还得功能强大。

因为手机就那么点地方，还得满足大家各种各样的拍照需求，什么自拍啊，拍美食啊，拍风景啊。

这就像在一个小厨房里要做出满汉全席一样不容易。

而相机上的摄像头模组呢，往往更专业，就像专业的厨师在大厨房里做菜，可以用各种高级的工具和食材，能拍出更专业的照片。

现在啊，摄像头模组的发展也特别快。
