太阳能电池片PECVD

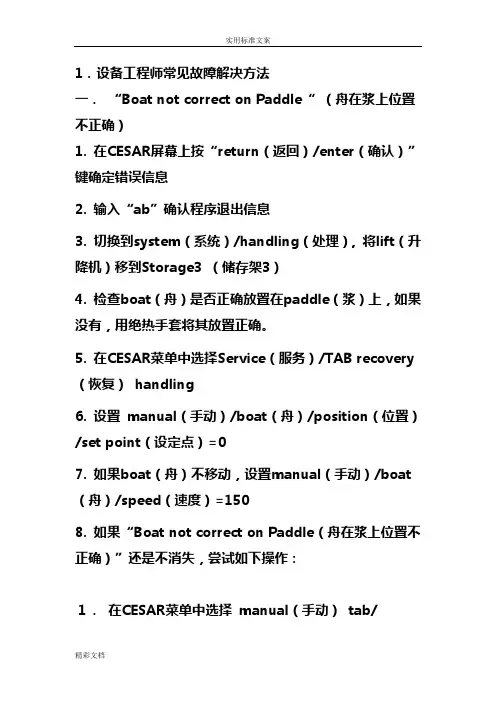

1．设备工程师常见故障解决方法一．“Boat not correct on Paddle“ （舟在浆上位置不正确）1. 在CESAR屏幕上按“return（返回）/enter（确认）” 键确定错误信息2. 输入“ab”确认程序退出信息3. 切换到system（系统）/handling（处理）, 将lift（升降机）移到Storage3 （储存架3）4. 检查boat（舟）是否正确放置在paddle（浆）上，如果没有，用绝热手套将其放置正确。

5. 在CESAR菜单中选择Service（服务）/TAB recovery （恢复）handling6. 设置manual（手动）/boat（舟）/position（位置）/set point（设定点）=07. 如果boat（舟）不移动，设置manual（手动）/boat （舟）/speed（速度）=1508. 如果“Boat not correct on Paddle（舟在浆上位置不正确）”还是不消失，尝试如下操作：１．在CESAR菜单中选择manual（手动）tab/vacuum(真空度)/pressure（压力）=minimum（最小值），Gas（气体）/N2NO（氮气阀门）=open(开)，直到”Atmo reached（压力到达）”, 关闭N2NO（Gas/N2NO=close）。

２．在打开机器大门之前将auto/hand 设置成hand ３．抓住paddle(j浆)的柄，用手移动paddle （浆）４．设置manual（手动）/boat（舟）/position（位置）/set point（设定值）=0５．在CESAR菜单中选择Service（服务）/TAB recovery （恢复）handling（手动）, 这时炉门应该自动关闭６．如果没有，选择manual（手动）/boat（舟）/service （服务）/homing（回原点）=start二．“boat already on paddle” （舟已在浆上）1. 在CESAR菜单中选service tab/InitDevs, 由此安装了各种器件，SLS 向上。

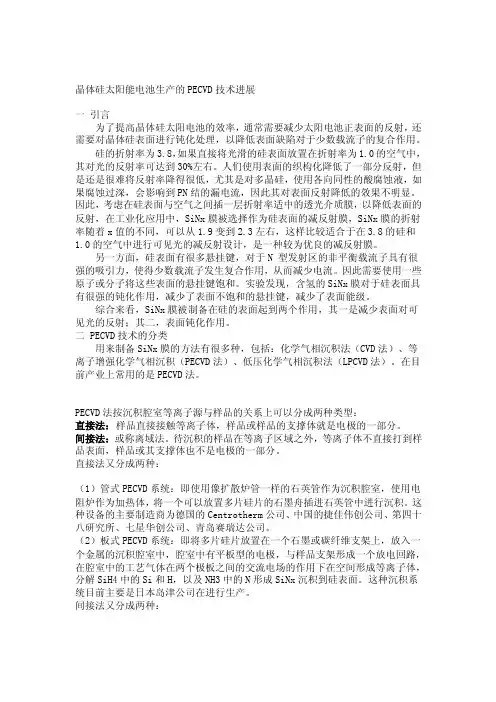

晶体硅太阳能电池生产的PECVD技术进展一引言为了提高晶体硅太阳电池的效率，通常需要减少太阳电池正表面的反射，还需要对晶体硅表面进行钝化处理，以降低表面缺陷对于少数载流子的复合作用。

硅的折射率为3.8，如果直接将光滑的硅表面放置在折射率为1.0的空气中，其对光的反射率可达到30%左右。

人们使用表面的织构化降低了一部分反射，但是还是很难将反射率降得很低，尤其是对多晶硅，使用各向同性的酸腐蚀液，如果腐蚀过深，会影响到PN结的漏电流，因此其对表面反射降低的效果不明显。

因此，考虑在硅表面与空气之间插一层折射率适中的透光介质膜，以降低表面的反射，在工业化应用中，SiNx膜被选择作为硅表面的减反射膜，SiNx膜的折射率随着x值的不同，可以从1.9变到2.3左右，这样比较适合于在3.8的硅和1.0的空气中进行可见光的减反射设计，是一种较为优良的减反射膜。

另一方面，硅表面有很多悬挂键，对于N 型发射区的非平衡载流子具有很强的吸引力，使得少数载流子发生复合作用，从而减少电流。

因此需要使用一些原子或分子将这些表面的悬挂键饱和。

实验发现，含氢的SiNx膜对于硅表面具有很强的钝化作用，减少了表面不饱和的悬挂键，减少了表面能级。

综合来看，SiNx膜被制备在硅的表面起到两个作用，其一是减少表面对可见光的反射；其二，表面钝化作用。

二 PECVD技术的分类用来制备SiNx膜的方法有很多种，包括：化学气相沉积法（CVD法）、等离子增强化学气相沉积（PECVD法）、低压化学气相沉积法（LPCVD法）。

在目前产业上常用的是PECVD法。

PECVD法按沉积腔室等离子源与样品的关系上可以分成两种类型：直接法：样品直接接触等离子体，样品或样品的支撑体就是电极的一部分。

间接法：或称离域法。

待沉积的样品在等离子区域之外，等离子体不直接打到样品表面，样品或其支撑体也不是电极的一部分。

直接法又分成两种：（1）管式PECVD系统：即使用像扩散炉管一样的石英管作为沉积腔室，使用电阻炉作为加热体，将一个可以放置多片硅片的石墨舟插进石英管中进行沉积。

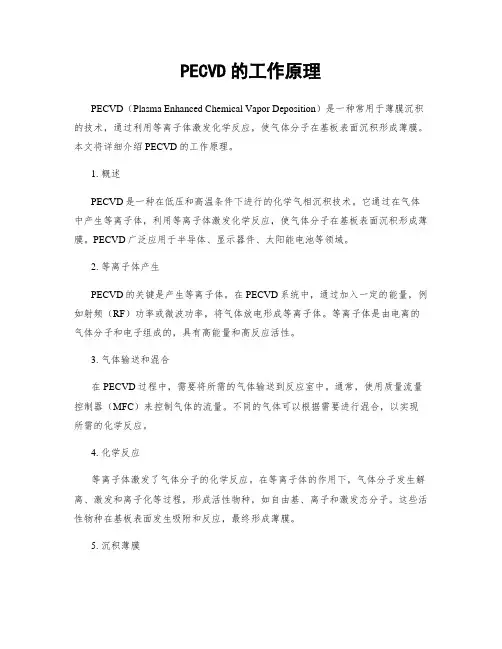

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用于薄膜沉积的技术，通过利用等离子体激发化学反应，使气体分子在基板表面沉积形成薄膜。

本文将详细介绍PECVD的工作原理。

1. 概述PECVD是一种在低压和高温条件下进行的化学气相沉积技术。

它通过在气体中产生等离子体，利用等离子体激发化学反应，使气体分子在基板表面沉积形成薄膜。

PECVD广泛应用于半导体、显示器件、太阳能电池等领域。

2. 等离子体产生PECVD的关键是产生等离子体。

在PECVD系统中，通过加入一定的能量，例如射频（RF）功率或微波功率，将气体放电形成等离子体。

等离子体是由电离的气体分子和电子组成的，具有高能量和高反应活性。

3. 气体输送和混合在PECVD过程中，需要将所需的气体输送到反应室中。

通常，使用质量流量控制器（MFC）来控制气体的流量。

不同的气体可以根据需要进行混合，以实现所需的化学反应。

4. 化学反应等离子体激发了气体分子的化学反应。

在等离子体的作用下，气体分子发生解离、激发和离子化等过程，形成活性物种，如自由基、离子和激发态分子。

这些活性物种在基板表面发生吸附和反应，最终形成薄膜。

5. 沉积薄膜在化学反应发生后，活性物种沉积在基板表面，形成薄膜。

基板可以是硅、玻璃、金属等材料。

薄膜的性质可以通过调节沉积条件和气体组分来控制，如温度、气体流量、功率等。

6. 辅助技术在PECVD过程中，还可以使用一些辅助技术来改善薄膜的性能。

例如，可以通过引入辅助电极来调节等离子体的形状和密度。

还可以使用旋转基板、倾斜基板等技术来均匀沉积薄膜。

7. 应用领域PECVD广泛应用于各种领域。

在半导体工业中，PECVD用于制备硅氮氧化物（SiNxOy）薄膜，用作绝缘层和通孔填充材料。

在显示器件中，PECVD用于制备氮化硅（SiNx）薄膜，用作透明导电层。

在太阳能电池中，PECVD用于制备硅薄膜，用作光电转换层。

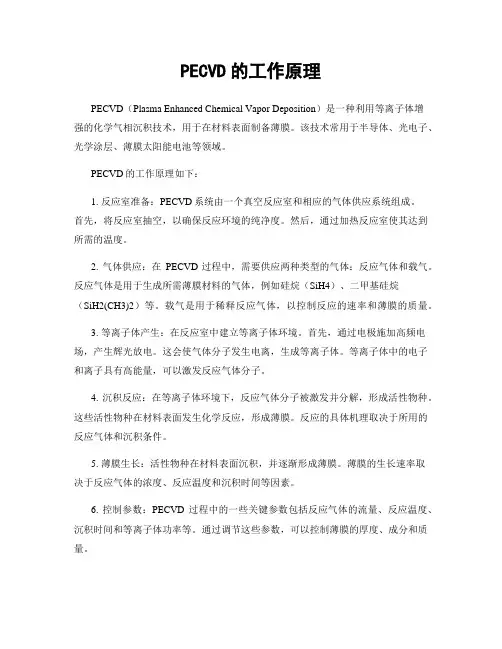

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种利用等离子体增强的化学气相沉积技术，用于在材料表面制备薄膜。

该技术常用于半导体、光电子、光学涂层、薄膜太阳能电池等领域。

PECVD的工作原理如下：1. 反应室准备：PECVD系统由一个真空反应室和相应的气体供应系统组成。

首先，将反应室抽空，以确保反应环境的纯净度。

然后，通过加热反应室使其达到所需的温度。

2. 气体供应：在PECVD过程中，需要供应两种类型的气体：反应气体和载气。

反应气体是用于生成所需薄膜材料的气体，例如硅烷（SiH4）、二甲基硅烷（SiH2(CH3)2）等。

载气是用于稀释反应气体，以控制反应的速率和薄膜的质量。

3. 等离子体产生：在反应室中建立等离子体环境。

首先，通过电极施加高频电场，产生辉光放电。

这会使气体分子发生电离，生成等离子体。

等离子体中的电子和离子具有高能量，可以激发反应气体分子。

4. 沉积反应：在等离子体环境下，反应气体分子被激发并分解，形成活性物种。

这些活性物种在材料表面发生化学反应，形成薄膜。

反应的具体机理取决于所用的反应气体和沉积条件。

5. 薄膜生长：活性物种在材料表面沉积，并逐渐形成薄膜。

薄膜的生长速率取决于反应气体的浓度、反应温度和沉积时间等因素。

6. 控制参数：PECVD过程中的一些关键参数包括反应气体的流量、反应温度、沉积时间和等离子体功率等。

通过调节这些参数，可以控制薄膜的厚度、成分和质量。

7. 薄膜性能：PECVD制备的薄膜具有许多优异的性能，例如优良的光学性能、机械硬度、耐热性和化学稳定性。

这些性能使得PECVD在各个领域得到广泛应用。

总结起来，PECVD利用等离子体增强的化学气相反应，通过控制反应气体和沉积条件，可以在材料表面制备具有优异性能的薄膜。

该技术在半导体、光电子、光学涂层等领域具有重要的应用价值。

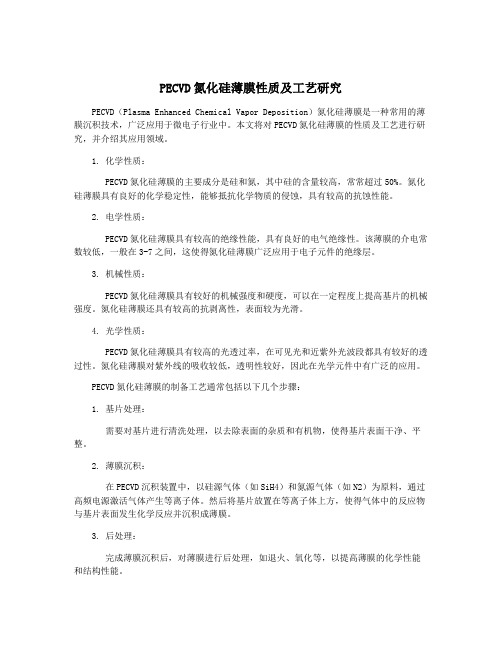

PECVD氮化硅薄膜性质及工艺研究PECVD（Plasma Enhanced Chemical Vapor Deposition）氮化硅薄膜是一种常用的薄膜沉积技术，广泛应用于微电子行业中。

本文将对PECVD氮化硅薄膜的性质及工艺进行研究，并介绍其应用领域。

1. 化学性质：PECVD氮化硅薄膜的主要成分是硅和氮，其中硅的含量较高，常常超过50%。

氮化硅薄膜具有良好的化学稳定性，能够抵抗化学物质的侵蚀，具有较高的抗蚀性能。

2. 电学性质：PECVD氮化硅薄膜具有较高的绝缘性能，具有良好的电气绝缘性。

该薄膜的介电常数较低，一般在3-7之间，这使得氮化硅薄膜广泛应用于电子元件的绝缘层。

3. 机械性质：PECVD氮化硅薄膜具有较好的机械强度和硬度，可以在一定程度上提高基片的机械强度。

氮化硅薄膜还具有较高的抗剥离性，表面较为光滑。

4. 光学性质：PECVD氮化硅薄膜具有较高的光透过率，在可见光和近紫外光波段都具有较好的透过性。

氮化硅薄膜对紫外线的吸收较低，透明性较好，因此在光学元件中有广泛的应用。

PECVD氮化硅薄膜的制备工艺通常包括以下几个步骤：1. 基片处理：需要对基片进行清洗处理，以去除表面的杂质和有机物，使得基片表面干净、平整。

2. 薄膜沉积：在PECVD沉积装置中，以硅源气体（如SiH4）和氮源气体（如N2）为原料，通过高频电源激活气体产生等离子体。

然后将基片放置在等离子体上方，使得气体中的反应物与基片表面发生化学反应并沉积成薄膜。

3. 后处理：完成薄膜沉积后，对薄膜进行后处理，如退火、氧化等，以提高薄膜的化学性能和结构性能。

三、PECVD氮化硅薄膜的应用领域PECVD氮化硅薄膜由于其良好的绝缘和机械性能，以及较高的光透过性，因此在微电子行业中有广泛的应用，主要包括以下几个方面：1. 电子器件绝缘层：PECVD氮化硅薄膜可作为电子器件的绝缘层和封装层，用于提高器件的绝缘性能和机械强度。

在CMOS中，氮化硅薄膜可用作电阻层和高频电容器的绝缘层。

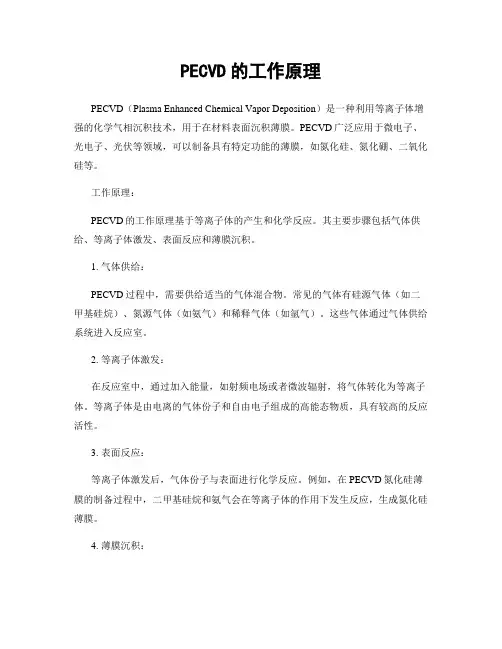

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种利用等离子体增强的化学气相沉积技术，用于在材料表面沉积薄膜。

PECVD广泛应用于微电子、光电子、光伏等领域，可以制备具有特定功能的薄膜，如氮化硅、氮化硼、二氧化硅等。

工作原理：PECVD的工作原理基于等离子体的产生和化学反应。

其主要步骤包括气体供给、等离子体激发、表面反应和薄膜沉积。

1. 气体供给：PECVD过程中，需要供给适当的气体混合物。

常见的气体有硅源气体（如二甲基硅烷）、氮源气体（如氨气）和稀释气体（如氩气）。

这些气体通过气体供给系统进入反应室。

2. 等离子体激发：在反应室中，通过加入能量，如射频电场或者微波辐射，将气体转化为等离子体。

等离子体是由电离的气体份子和自由电子组成的高能态物质，具有较高的反应活性。

3. 表面反应：等离子体激发后，气体份子与表面进行化学反应。

例如，在PECVD氮化硅薄膜的制备过程中，二甲基硅烷和氨气会在等离子体的作用下发生反应，生成氮化硅薄膜。

4. 薄膜沉积：反应生成的物质会沉积在基底表面，形成所需的薄膜。

沉积速率和薄膜性质可以通过调节气体流量、反应温度和功率密度等参数来控制。

优点：PECVD具有以下几个优点：1. 温度低：相比于热化学气相沉积（CVD），PECVD在较低的温度下进行，有利于对基底材料的保护，特别适合于对温度敏感的基底材料。

2. 薄膜均匀性好：等离子体激发的特性使得PECVD沉积的薄膜具有较好的均匀性，能够满足微电子器件对薄膜均匀性的要求。

3. 沉积速率高：PECVD的沉积速率较高，可以快速制备薄膜，提高生产效率。

应用领域：PECVD广泛应用于微电子、光电子和光伏等领域，常见的应用包括：1. 薄膜光学器件：PECVD可用于制备具有特定光学性质的薄膜，如反射镜、透镜等。

2. 电子器件：PECVD可用于制备绝缘层、导电层和隔离层等，用于微电子器件的制备。

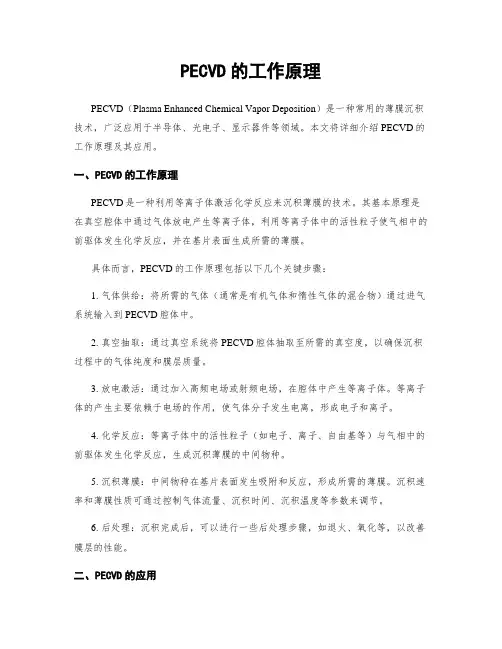

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的薄膜沉积技术，广泛应用于半导体、光电子、显示器件等领域。

本文将详细介绍PECVD的工作原理及其应用。

一、PECVD的工作原理PECVD是一种利用等离子体激活化学反应来沉积薄膜的技术。

其基本原理是在真空腔体中通过气体放电产生等离子体，利用等离子体中的活性粒子使气相中的前驱体发生化学反应，并在基片表面生成所需的薄膜。

具体而言，PECVD的工作原理包括以下几个关键步骤：1. 气体供给：将所需的气体（通常是有机气体和惰性气体的混合物）通过进气系统输入到PECVD腔体中。

2. 真空抽取：通过真空系统将PECVD腔体抽取至所需的真空度，以确保沉积过程中的气体纯度和膜层质量。

3. 放电激活：通过加入高频电场或射频电场，在腔体中产生等离子体。

等离子体的产生主要依赖于电场的作用，使气体分子发生电离，形成电子和离子。

4. 化学反应：等离子体中的活性粒子（如电子、离子、自由基等）与气相中的前驱体发生化学反应，生成沉积薄膜的中间物种。

5. 沉积薄膜：中间物种在基片表面发生吸附和反应，形成所需的薄膜。

沉积速率和薄膜性质可通过控制气体流量、沉积时间、沉积温度等参数来调节。

6. 后处理：沉积完成后，可以进行一些后处理步骤，如退火、氧化等，以改善膜层的性能。

二、PECVD的应用PECVD技术具有以下优点，因此在许多领域得到广泛应用：1. 多功能性：PECVD可以沉积多种材料，如氮化硅（SiNx）、氮化硅氧（SiON）、氮化铝（AlNx）、氧化硅（SiOx）等，可以满足不同领域对薄膜材料的需求。

2. 薄膜均匀性：PECVD能够在大面积基片上实现均匀的薄膜沉积，使得薄膜的厚度和成分均匀性得到保证。

3. 薄膜控制性：通过调节PECVD的工艺参数，如气体流量、沉积时间、沉积温度等，可以实现对薄膜的厚度、成分、结构等性质的精确控制。

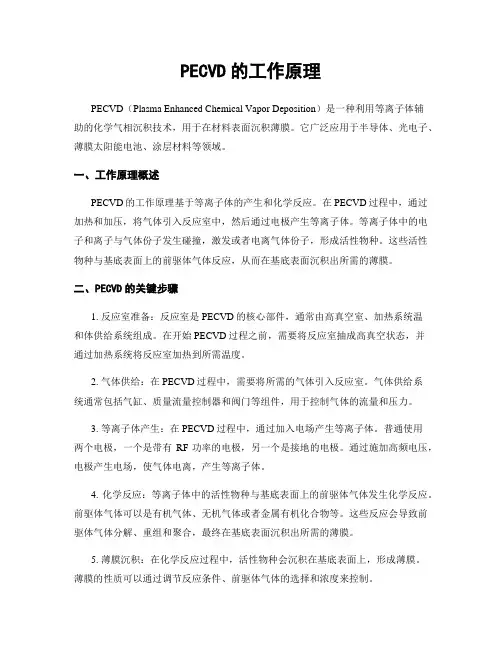

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种利用等离子体辅助的化学气相沉积技术，用于在材料表面沉积薄膜。

它广泛应用于半导体、光电子、薄膜太阳能电池、涂层材料等领域。

一、工作原理概述PECVD的工作原理基于等离子体的产生和化学反应。

在PECVD过程中，通过加热和加压，将气体引入反应室中，然后通过电极产生等离子体。

等离子体中的电子和离子与气体份子发生碰撞，激发或者电离气体份子，形成活性物种。

这些活性物种与基底表面上的前驱体气体反应，从而在基底表面沉积出所需的薄膜。

二、PECVD的关键步骤1. 反应室准备：反应室是PECVD的核心部件，通常由高真空室、加热系统温和体供给系统组成。

在开始PECVD过程之前，需要将反应室抽成高真空状态，并通过加热系统将反应室加热到所需温度。

2. 气体供给：在PECVD过程中，需要将所需的气体引入反应室。

气体供给系统通常包括气缸、质量流量控制器和阀门等组件，用于控制气体的流量和压力。

3. 等离子体产生：在PECVD过程中，通过加入电场产生等离子体。

普通使用两个电极，一个是带有RF功率的电极，另一个是接地的电极。

通过施加高频电压，电极产生电场，使气体电离，产生等离子体。

4. 化学反应：等离子体中的活性物种与基底表面上的前驱体气体发生化学反应。

前驱体气体可以是有机气体、无机气体或者金属有机化合物等。

这些反应会导致前驱体气体分解、重组和聚合，最终在基底表面沉积出所需的薄膜。

5. 薄膜沉积：在化学反应过程中，活性物种会沉积在基底表面上，形成薄膜。

薄膜的性质可以通过调节反应条件、前驱体气体的选择和浓度来控制。

三、PECVD的应用领域1. 半导体行业：PECVD广泛应用于半导体工艺中，用于沉积硅氧化物、氮化硅、氮化铝等薄膜，用于创造晶体管、电容器、介电层等器件。

2. 光电子行业：PECVD可用于制备光学薄膜，如抗反射膜、光学滤波器、光学波导等，用于光学器件和光纤通信系统。

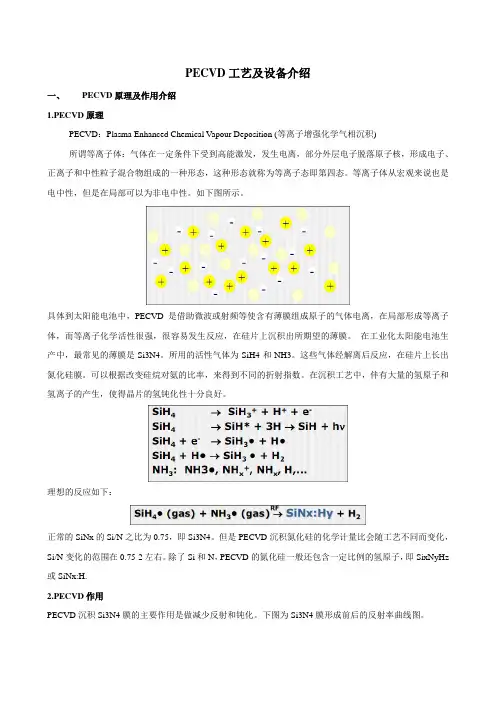

PECVD工艺及设备介绍一、PECVD原理及作用介绍1.PECVD原理PECVD：Plasma Enhanced Chemical Vapour Deposition (等离子增强化学气相沉积)所谓等离子体：气体在一定条件下受到高能激发，发生电离，部分外层电子脱落原子核，形成电子、正离子和中性粒子混合物组成的一种形态，这种形态就称为等离子态即第四态。

等离子体从宏观来说也是电中性，但是在局部可以为非电中性。

如下图所示。

具体到太阳能电池中，PECVD是借助微波或射频等使含有薄膜组成原子的气体电离，在局部形成等离子体，而等离子化学活性很强，很容易发生反应，在硅片上沉积出所期望的薄膜。

在工业化太阳能电池生产中，最常见的薄膜是Si3N4。

所用的活性气体为SiH4和NH3。

这些气体经解离后反应，在硅片上长出氮化硅膜。

可以根据改变硅烷对氨的比率，来得到不同的折射指数。

在沉积工艺中，伴有大量的氢原子和氢离子的产生，使得晶片的氢钝化性十分良好。

理想的反应如下：正常的SiNx的Si/N之比为0.75，即Si3N4。

但是PECVD沉积氮化硅的化学计量比会随工艺不同而变化，Si/N变化的范围在0.75-2左右。

除了Si和N，PECVD的氮化硅一般还包含一定比例的氢原子，即SixNyHz 或SiNx:H.2.PECVD作用PECVD沉积Si3N4膜的主要作用是做减少反射和钝化。

下图为Si3N4膜形成前后的反射率曲线图。

SiNx减反射机理如下图所示，主要运用的薄膜的干涉相消原理。

根据形成的SiNx的厚度不同，关系的反射率也不同，同时，表现为硅片镀膜后的颜色的不同。

下图为不同的膜厚对应的颜色变化。

颜色厚度（nm）颜色厚度（nm）颜色厚度（nm）硅本色0-20 很淡蓝色100-110 蓝色210-230褐色20-40 硅本色110-120 蓝绿色230-250黄褐色40-50 淡黄色120-130 浅绿色250-280红色55-73 黄色130-150 橙黄色280-300深蓝色73-77 橙黄色150-180 红色300-330蓝色77-93 红色180-190淡蓝色93-100 深红色190-210蓝色77-93 红色180-190淡蓝色93-100 深红色190-210对于多晶硅电池片，因存在较高的晶界、点缺陷（空位、填隙原子、金属杂质、氧、氮及他们的复合物），因此对材料表面和体内缺陷进行钝化就显得特别重要。

南通大学毕业设计（论文）立题卡2、课题来源是指：1.科研，2.社会生产实际，3. 其他。

3、课题类别是指：1.毕业论文，2.毕业设计。

4、教研室意见：在组织专业指导委员会审核后，就该课题的工作量大小，难易程度及是否符合专业培养目标和要求等内容提出具体的意见和建议。

5、学院可根据专业特点，可对该表格进行适当的修改。

摘要等离子增强化学气相淀积氮化硅减反射薄膜已经普遍应用于光伏工业中，其目的是在晶体硅太阳能电池表面形成减反射薄膜，同时达到了良好的钝化作用。

氮化硅膜的厚度和折射率对电池性能都有重要的影响。

探索最佳的工艺条件来制备最佳的薄膜具有重要意义。

本课题是利用Roth&Rau的SiNA设备进行淀积氮化硅薄膜的实验，介绍了几种工艺参数对薄膜生长的影响，获得了生长氮化硅薄膜的最佳工艺条件，制作出了高质量的氮化硅薄膜。

实验中使用了椭偏仪对样品进行膜厚以及折射率的测量。

关键词：等离子增强化学气相淀积，氮化硅薄膜，太阳能电池，光伏效应，钝化ABSTRACTSiN from plasma-enhanced chemical vapor deposition (PECVD) is widely used in P-V industry as an antireflection thinfilm on the surface of crystal silicon solar cell. In addition this process takes advantage of an exellent passivation effect. Both the thickness and refractive index of the SiN film make important influences to the performance of solar cells. So it is very important to find the best process parameters to deposit the best film. In this paper, the experiment of SiN film deposition was completed with the equipment named SiNA produced by Roth&Rau. The influence of the parameters to the gowth of the film was introduced based on the experiment, and the best parameters to produce the top-quality SiN film were obtainted. The Spectroscopic ellipsometry was used to test the thickness and refractive index of the samples during the experiment.Key words:PECVD, SiN film, solar cell, photovoltaic effect, passivation目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1 太阳能光伏产业发展现状和未来 (1)1.2 晶体硅太阳能电池技术的发展 (1)1.3 本课题的主要内容 (2)第二章单晶硅太阳能电池的原理与工艺 (3)2.1 p-n结电池的基本结构 (3)2.2 p-n结电池的基本原理 (3)2.3 单晶硅太阳能电池工艺流程 (5)第三章PECVD淀积氮化硅薄膜的基本原理 (8)3.1 化学气相淀积技术 (8)3.2 PECVD的原理和结构 (9)3.3 PECVD薄膜淀积的微观过程 (10)3.4 PECVD淀积氮化硅的性质 (11)3.5 表面钝化与体钝化 (11)第四章实验 (13)4.1 PECVD设备简介 (13)4.2 PECVD 设备操作流程 (14)4.3 SiN减反射膜PECVD镀制工艺流程 (15)4.4 最佳薄膜厚度和折射率的理论计算 (16)4.5 实验数据及分析 (17)4.6 实验总结 (19)第五章结束语 (20)参考文献 (22)致谢 (23)第一章绪论从2003年开始，全球化石能源的缺乏引发了能源价格不断攀升，可再生能源也因此得到了更多的重视，太阳能光伏行业迎来了发展的春天。

PECVD （捷家伟创）工艺培训一、PECVD 工序的原理及作用PECVD （Plasma Enhance Chemical Vapour Deposition ），即等离子体增强化学气相沉积。

PECVD 是借助射频使含有薄膜组成原子的气体电离，在局部形成等离子体，而等离子化学活性很强，很容易发生反应，在基片上沉积出所期望的薄膜。

本工序的主要作用是在硅片表面（扩散面）沉积一层深蓝色的SiNx 膜（如图1所示）。

而这层SiNx 膜的作用是： • a ）减少电池表面光的反射；• b ）进行表面及体钝化，减少电池的反向漏电流；c ）具有良好的抗氧化和绝缘性能，同时具有良好的阻挡钠离子、阻挡金属和水蒸汽扩散的能力，它的化学稳定性也很好，除氢氟酸和热磷酸能缓慢腐蚀外，其它酸与它基本不起作用， 可以有效的延长电池片的使用寿命。

PECVD 镀膜前 PECVD 镀膜后 图1捷佳伟创的镀膜原理与CT 相同，为直接式PECVD ，其原理为将基片置于电极上，直接接触等离子体（低频放电10-500kHz 或高频13.56MHz ），工艺腔中的NH 3和SiH 4分子在高频微波源的作用下热运动加剧，相互间碰撞使其分子电离，这些离子反应生成SiNx 。

+---+++→H SiH Si S SiH ℃6H iH 332233504等离子体+--++→H N N NH ℃3H H 2223503等离子体• 总反应式：↑+→+24335034H 12N i 43S NH SiH ℃等离子体在左图中示出了四分之一波长减反射膜的原理。

从第二个界面返回到第一个界面的反射光与从第一个界面的反射光相位相差180度，所以前者在一定程度上抵消了后者。

即n 1d 1=λ/4 。

空气或玻璃 n 0=1 or 1.5SiN 减反膜的最佳折射率n 1为 1.9或2.3硅 n 2=3.87 图2太阳能电池所能吸收的光的波长范围是300~1100nm ，从图3看出经PECVD 镀膜后，在太阳能电池的有效波长范围内，电池表面的反射率明显下降。

光伏CVD工艺，全称为化学气相沉积，是一种在硅片表面通过化学反应形成固体薄膜的技术。

光伏行业中的CVD工艺主要用于太阳能电池的生产，尤其是在高效电池片的研发和制造过程中。

以下是关于光伏CVD工艺的一些相关内容：
1. 技术原理：CVD技术涉及到将一种或多种气体（前驱体）加热至一定温度，使其分解并产生化学反应，最终在衬底材料（如硅片）表面沉积形成所需的薄膜。

2. 应用目的：在光伏电池生产中，CVD技术用于在硅片表面沉积一层或多层薄膜，这些薄膜可以改善电池的光电转换效率和整体性能。

3. 技术优势：与传统的物理气相沉积（PVD）相比，CVD技术能够在较低的温度下制备出质量更高、均匀性更好的薄膜。

此外，CVD工艺对于薄膜的厚度和成分控制也更为精确。

4. 研发趋势：目前，多家主流的电池片厂商选择了CVD技术作为其研发或生产的主要路线。

不过，他们在CVD的具体细分方向上可能会有所不同，这取决于各自的技术研发重点和产品规划。

5. 技术分类：CVD技术可以分为热CVD和等离子体增强CVD（PECVD）等多种类型，其中PECVD 是在较低温度下进行，适用于对温度敏感的衬底材料。

6. 行业应用：除了光伏行业，CVD技术还广泛应用于半导体、LED、先进陶瓷等领域，用于制造各种高性能薄膜材料。

综上所述，光伏CVD工艺是太阳能电池制造中的一项关键技术，它通过化学气相沉积过程在硅片表面形成高质量的薄膜，以提高电池的性能和效率。

随着光伏技术的不断进步，CVD工艺在提升太阳能电池性能方面发挥着越来越重要的作用。
