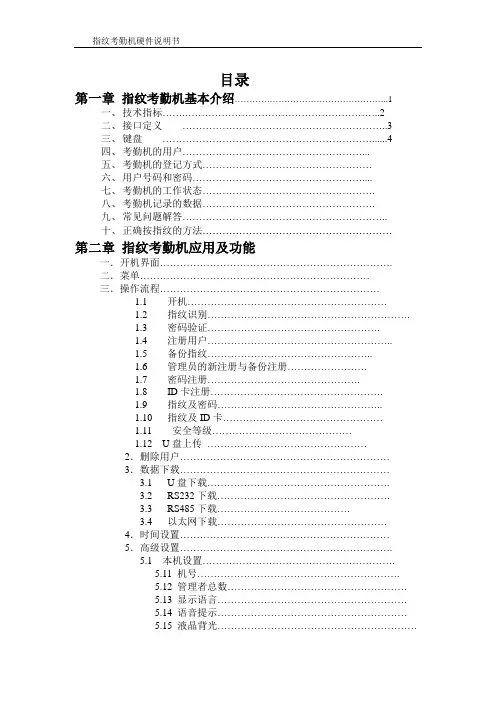

目录第一章指纹考勤机基本介绍..........................一、技术指标..... .......................................... .2二、接口定义................................................ ..3三、键盘.................................................. ••••..4四、考勤机的用户..........................五、考勤机的登记方式......................六、用户号码和密码........................七、考勤机的工作状态......................八、考勤机记录的数据......................九、常见问题解答..........................十、正确按指纹的方法.......................第二章指纹考勤机应用及功能一•开机界面...............................二•菜单...................................三.操作流程................................1.1 开机......................1.2 指纹识别..................1.3 密码验证..................1.4 注册用户..................1.5 备份指纹..................1.6 管理员的新注册与备份注册1.7 密码注册..................1.8 ID卡注册.................1.9 指纹及密码................1.10 指纹及ID卡...............1.11 安全等级................1.12 U盘上传...................2 .删除用户..........................3 .数据下载..........................3.1U盘下载……3.2RS232下载…3.3RS485 下载…3.4以太网下载…4 .时间设置5 .高级设置5.1 本机设置5.11机号…………………………………………………….5.12管理者总数…5.13显示语言……5.14语音提示……5.15液晶□匕背光...................................5.16 自动关机……5.17锁控输出……5.18 确认方式……5.19 恢复出厂设置5.2 记录设置…………5.21 管理记录警告5.22 考勤记录警告5.22 重复确认时间5.3 门禁功能设置……5.31时间段定义……………5.32用户门禁设置…………・・5.33组确认时间段……・・5.14开锁组合定义……5.15开锁延时……………5.16门磁设置…………6 ．信息查询……………………………………………………………6.1 存储详情………………………………………………………6.2 记录详情………………………………………………………6.21 查看考勤记录……………………………………………6.22 查看管理记录……………………………………………6.3 系统详情………………………………………………………………第三章指纹考勤机的一般操作一、首次使用操作流程二、门禁安装说明第一章指纹考勤机基本介绍技术指标精品文档、接口定义外围接口见下图:1注：RJ45水晶头弹片朝下指向自己3. TCP/IP 通讯方式：10M/100M 以太网标准接口。
4.U-DISC 通讯方式：U 盘采集上传、下载数据，支持目前市面上95%以上U 盘。
USB 、RS485、TCP/IP 、U-DISC 表示考勤机和 PC 的四种通讯方式。
1. USB 通讯方式：支持1.5Mbps 低速和12Mbps 全速USB 通讯2. RS485通讯方式：传输最大距离1000 米。
PCRS232/RS485转换器485-COM 口485+键盘键盘配置如图所示:■ ESE 操作菜单时退出或取消当前设置 ■ MENU 进入菜单管理 ■ OK确认当前设定项■ O 打开电源及关机（关机时长按O 键二秒） ■ ▲ 操作菜单时光标向上移动 ■▼ 操作菜单时光标向下移动■0 (9)操作菜单和选择菜单时，输入数值四•考勤机的用户考勤机的用户可分为管理员和一般用户。
① 一般用户只能在指纹考勤机上进行考勤而不能进行管理操作。
（如果没有设置管理员，一般用户等同管理者） ② 管理者具有指纹考勤机管理的操作权限。
既具有一般用户的功能，又具有指纹考勤机管理的操作权限。
可以登记及删除用户的 指纹及密码，可查看记录数据及系统信息，也可进行功能设置操作。
五•考勤机的登记方式考勤机的登记方式有五种：指纹、密码、 ID 卡注册、指纹及密码、指纹及 ID 卡考勤机的每位用户最多可登记 3枚指纹和一个密码和一个ID 卡。
注：只有带射频卡功能的机器才支持ID 卡注册六.用户号码和密码考勤机的用户ID 号（员工识别号码）为1~99999999 的任意数，密码为00000000~99999999 的任意数。
七.考勤机的工作状态键盘功能说明考勤机的工作状态分为三种，即考勤状态、管理者操作状态及禁止考勤状态。
①考勤状态为考勤机的使用状态，输入指纹或密码后与已存储的指纹或密码进行比对，判断是否是已登记的用户并存储考勤记录。
若判定为已登记用户，在显示器上显示该用户的登记号码。
同时根据考勤机的设置提供电磁锁控制信号，并将登记号码和时间记录在内部存储器中。
②在管理者操作状态下可以进行新用户的登记、登记数据的修改、登记数据的删除、功能设置操作以及系统信息的查看。
a．只有管理者能够进行管理操作。
b．要使考勤机进入管理操作状态，管理者必须通过指纹或密码确认管理者身份。
（请参考“指纹考勤应用及功能”介绍）c．但是在考勤机上若没有登记管理者，系统不要求确认管理者身份，任何人都可以进行设置。
③•禁止考勤状态，可以针对考勤机，也可以针对个人来进行设置，只能由PC管理软件来设置。
八.考勤机记录的数据考勤机将有关使用情况的所有信息自动记录在内部存储器中。
考勤机记录的数据包括管理记录数据和考勤记录数据。
管理记录为有关管理者在考勤机上操作的记录。
考勤记录为在考勤状态下确认考勤情况的记录。
记录数据通过通讯口被传送到考勤PC 管理软件，并保存于数据库中，用于查看及统计。
U 盘文件说明：AGL_001.TXT 下载全部出入记录AFP_001.DAT 全部登记数据注：_001 表示为 1 号机，同样002 表示 2 号机。
AFP_001.DAT 全部登记数据为指纹机硬件之间指纹登记备份文件。
九•常见问题解答1•有些用户指纹考勤经常无法验证通过，该如何解决该问题？答：如下的一些情况可能会导致有的员工难于使用或根本不能够使用指纹进行考勤：①一些手指上指纹被磨平；②手指上褶皱太多，经常变化；③手指上脱皮严重；指纹无法识别的用户，可将该指纹删除再重新登记，或登记另一枚手指。
这种用户在登记指纹时，需要选择使用质量较好的指纹（褶皱少、不起皮、指纹清晰），尽量使手指接触指纹采集头面积大一些，登记完成后做一下比对测试：并建议多注册几枚备份手指。
如以上方法不理想，可选择密码注册。
2•考勤机不能通讯时，请问会有哪些方面的原因？答：可能原因有：①通讯端口设置不正确，选择连接的通讯端口不是实际所用的COM 口。
②计算机的通讯端口波特率与考勤机的波特率设置值不同。
③考勤机未接电源或未与计算机连接；④考勤机已连接但未开机。
⑤连接的终端机号不正确。
⑥数精品文档据线或转换器不能通讯。
⑦计算机的COM 口坏掉。
3 •考勤机在接上电源开机后，液晶显示模糊或很淡，该如何解决？可调节液晶亮度（见说明书 5.15液晶背光）4•如何清除考勤机的管理员？答：通过软件来设置，在软件中修改用户权限，详细见（软件说明书 4.6.1b ）5.考勤机通讯连接时出现“笛笛”的鸣叫声是什么原因？答：①使用RS-232通讯时如出现上述现象，则是计算机的波特率与考勤机的波特率设置不一致。
②若是使用RS-485通讯，则可能是转换器通讯线的两根线接反了，或者是两根线粘在了一起。
6 •考勤机打开后一直反复显示“请重按（离开）手指”，请问是什么问题？应如何解决？答：出现这种问题的原因可能是：①使用久了，采集头表面变得不清洁，或有划痕，会使采集头误认为表面有按手指，而并不能通过，所以出现此问题。
这种情况下可以使用不干胶胶布粘贴采集头表面的脏物。
②指纹采集头的连线脱松或已松掉。
③主板芯片坏了。
若是第②、③项两个原因，则需要与供应商联系，申请保修。
十.正确按指纹的方法提示：指纹纹心尽量对正窗口中心纹心没对准E1太偏第二章指纹考勤机应用及功能一、开机界面：1、按O键上电开机。
2、待机画面如下图：且第一行是动态显示，即“欢迎，请按手指…”'欢迎！諳按手指…'11:20 302007-08-10 星期五、菜单：按MENU键进入一级菜单，有六项。
注册用户删除用户咼级设置信息查询在一级菜单选定“注册用户”按0K键，进入二级菜单，有四项。
在二级菜单选定“用户”或“管理员”按0K键，进入三级菜单，有两项。
在二级菜单选定“数据下载”按 0K 键，进入三级菜单，有四项。
数据下载三. 操作流程1 • 1开机按O 键开机显示开机画面，如下图： 启动后自动跳转到待机界面16:18 汕 2007-08-101. 2指纹识别1 : N 识别（N 可以设置为1 ,2 ,3 , 4）以太网 下载按手指指纹识别请离开手指!识别成功语音提示：“谢谢”识别失败语音提示：“请重按手指”识别成功或失败后，都自动跳转到待机界面。
1 : 1验证直接输入注册号码1：1指纹验证注册号码退出ESC 密码0K按手指1: 1指纹验证请离开手指！验证成功语音提示：“谢谢”验证失败语音提示：“请重按手指”验证成功或失败后自动跳转到待机界面。
1 . 3密码验证直接输入注册号码r \1: 1指纹验证注册号码退出ESC 密码0K按0K键注 册 号 码输入密码，按0K 键验证ESC 退到待机界面。
