国家安全标志及其使用规范

GB2894安全标志及其使用导则大全GB2894是中国国家标准中关于安全标志及其使用导则的具体规定。

根据该标准，安全标志是为了引起人们对一个特定的危险源或者可能导致损害的地点所特定的警示标志或者指示标志。

下面将详细介绍GB2894安全标志及其使用导则。

根据GB2894，安全标志主要分为四类：禁令标志、警告标志、指令标志和指示标志。

禁令标志是指用于禁止人们执行其中一种行为的标志，如禁止吸烟、禁止通行等。

警告标志是为了提醒人们注意潜在的危险，如高压警告、化学品警告等。

指令标志是为了规范人们的行为，如注意安全帽佩戴、注意维护等。

指示标志是指用于指示人们前进方向或者给出其中一种信息的标志，如出口标志、信息标志等。

GB2894规定了安全标志设计的原则和要求。

第一是目标性原则，即标志要能迅速引起人们的注意，同时能够清晰地传达信息。

第二是易理解性原则，即标志的内容应简明扼要，易于理解。

第三是易识别性原则，即标志的设计应具有辨识度和识别度，能够迅速地识别出与其相关的信息。

第四是稳定性原则，即标志的颜色、形状、符号等应保持一致性，以避免混淆和误解。

此外，GB2894还规定了标志的尺寸、颜色、对比度、字体等方面的要求，以确保标志的可见性和可读性。

根据GB2894，安全标志的使用需要满足以下几个方面的要求。

首先是标志的摆放位置，标志应安放在能够引起人们注意的地方，并且能够迅速传达信息。

其次是标志的摆放高度，标志应摆放在人们容易看到的位置，通常的高度应为1.6米至2.5米。

再次是标志的背景与文字的对比度，标志的背景与文字的对比度应符合相关标准，以确保标志的可见性和可读性。

另外，GB2894还规定了安全标志的维护和保养要求，标志应定期检查、清洗和更换，以确保其有效性和可读性。

总结起来，GB2894是中国国家标准中关于安全标志及其使用导则的具体规定。

根据该标准，安全标志分为禁令标志、警告标志、指令标志和指示标志，并且规定了安全标志的设计原则和使用要求。

第1篇一、引言安全标志是现代社会中不可或缺的组成部分，它能够有效传递安全信息，提醒人们注意潜在的危险，预防事故的发生。

为了规范安全标志的使用，我国制定了相关标准，旨在提高安全标志的普及率和使用效果。

本文将详细介绍安全标志及其使用规定，以提高人们对安全标志的认识和重视。

二、安全标志的定义及作用1. 定义安全标志，又称安全标识，是指用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。

安全标志是向工作人员警示工作场所或周围环境的危险状况，指导人们采取合理行为的标志。

2. 作用（1）警示危险：安全标志能够提醒工作人员预防危险，从而避免事故发生。

（2）指导行为：当危险发生时，安全标志能够指示人们尽快逃离，或者指示人们采取正确、有效、得力的措施，对危害加以遏制。

（3）提高安全意识：安全标志的普及有助于提高人们的安全生产意识，形成良好的安全文化。

三、安全标志的类型及分类1. 类型根据安全标志所表达的信息，可分为以下四类：（1）警告标志：警示存在危险，提醒人们注意。

（2）禁止标志：表示禁止某种行为，防止事故发生。

（3）指令标志：指示人们必须采取某种行为，以确保安全。

（4）提示标志：提供必要的安全信息，引导人们正确行动。

2. 分类根据安全标志的形状、颜色和图形符号，可分为以下几类：（1）形状：圆形、三角形、矩形、菱形等。

（2）颜色：红色、黄色、蓝色、绿色、黑色、白色等。

（3）图形符号：禁止符号、警告符号、指令符号、提示符号等。

四、安全标志的使用规定1. 设置高度（1）悬挂式和柱式的环境信息标志牌的下缘距地面的高度不宜小于2m；局部信息标志的设置高度应视具体情况确定。

（2）标志牌应尽量与人眼的视线高度相一致。

2. 使用要求（1）标志牌应设在与安全有关的醒目地方，使大家看见后，有足够的时间来注意它所表示的内容。

（2）标志牌不应设在门、窗、架等可移动的物体上，以免这些物体位置移动后，看不见安全标志。

安全标志及其使用导则(GB2894)安全标志及其使用导则(GB2894)引言：安全标志是指为了保护人们的生命和财产安全，预防事故发生而设置的一种特殊标记。

安全标志的使用可以增强人们对危险和注意事项的认识，帮助人们识别危险并采取相应的防护措施，从而减少事故的发生。

本文将介绍安全标志及其使用导则(GB2894)的相关内容。

一、安全标志的定义和分类：安全标志是将特定警示信息进行规范化和图形化处理，以符号、颜色和文字等方式表达出来的安全提示标记。

根据其功能和使用范围，安全标志可分为禁止标志、警告标志、指示标志和应急设施标志等四类。

1. 禁止标志：用于禁止执行某种危险行为，以防止事故的发生。

如禁止吸烟、禁止入内等标志。

2. 警告标志：用于警示人们注意周围存在的危险情况，提醒人们采取相应的防护措施。

如高压警告、易燃警告等标志。

3. 指示标志：用于指示人们应该采取的行动或给出特定的方向指示。

如出口指示、紧急出口等标志。

4. 应急设施标志：用于标识紧急出口、灭火器、安全出口等应急设施的位置和用途，确保人们在发生事故时能够迅速采取逃生和救援措施。

二、安全标志的设计原则：1. 易识别性：安全标志应具备明显性、醒目性、易辨认性和易理解性，使人们能够迅速识别和理解其含义。

2. 统一性：安全标志的设计应遵循相同的原则和规范，以确保各类标志在风格、形状和颜色上具有统一性，避免造成混淆和误解。

3. 规范性：安全标志应按照国家相关标准进行设计和使用，符合标准规定的大小、颜色和符号要求，以保证标志的准确性和一致性。

4. 持久性：安全标志的材质和印刷方式应具备耐候性和耐腐蚀性，能够在长时间内保持清晰可见的状态。

三、安全标志的使用导则：1. 安全标志的摆放位置应符合标准规定，标志应明确、醒目地放置在与安全相关的区域或设备上，避免被遮挡或混淆。

2. 安全标志的大小和颜色应根据标准规定进行选择，以确保标志在各种环境下都能够清晰可见。

3. 不同类型的安全标志应根据其特定的功能和含义进行使用，避免将相同类型或相似类型的标志混用。

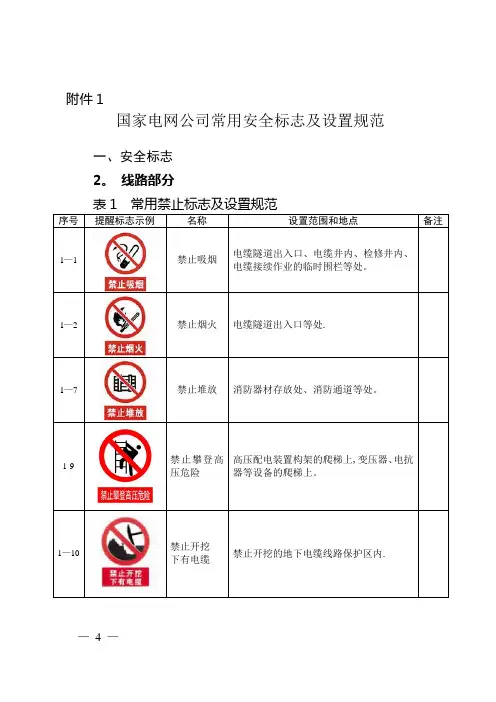

附件1国家电网公司常用安全标志及设置规范一、安全标志2。

线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1—1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。

1—2 禁止烟火电缆隧道出入口等处.1—7 禁止堆放消防器材存放处、消防通道等处。

1-9 禁止攀登高压危险高压配电装置构架的爬梯上,变压器、电抗器等设备的爬梯上。

1—10 禁止开挖下有电缆禁止开挖的地下电缆线路保护区内.—4—1-11 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。

1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置.1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置. 表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。

2-18 止步高压危险带电设备固定遮栏上,高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。

序号提醒标志示例名称设置范围和地点备注—5—5—4 灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。

泡沫灭火器器身上应标注“不适用于电火”字样。

组合标志5—8 紧急出口便于安全疏散的紧急出口处,与方向箭头结合设在通向紧急出口的通道、楼梯口等处。

组合标志二、安全标志制作标准（二）线路部分1。

禁止标志(1）禁止标志牌的基本型式是一长方形衬底牌,上方是禁止标志（带斜杠的圆边框),下方是文字辅助标志(矩形边框）.图形上、中、下间隙,左、右间隙相等。

(2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字,字号根据标志牌尺寸、字数调整。

（3）禁止标志牌的制图标准如图1,参数如表1,可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。

—6—图 1 禁止标志牌的制图标准表1禁止标志牌的制图参数(α=45°）参数种类A B A1D(B1) D1C甲900 720 207 549 439 45乙700 560 161 427 341 35丙500 400 115 305 244 24丁400 320 92 244 195 19戊300 240 69 183 146 14己200 160 46 122 98 10庚80 65 18 50 40 42。

最新GB2894安全标志及其使用导则大全GB2894是中国国家标准化管理委员会发布的《安全标志及其使用导则》，该标准规定了安全标志的设计、使用和管理要求，以确保人们在使用产品或进入特定区域时能够迅速识别并遵守相应的安全规定。

最新的GB2894标准包含了一系列安全标志的设计和使用导则，下面将对其中一些重要的内容进行详细介绍。

1.安全标志的分类和定义：GB2894标准将安全标志分为五大类别：禁止标志、警告标志、指令标志、信息标志和应急标志。

禁止标志用于禁止人们进行一些危险行为，警告标志用于提醒人们潜在的危险，指令标志用于指导人们采取特定的行动，信息标志用于提供一些必要的信息，应急标志用于指示紧急情况下应该采取的措施。

2.安全标志的设计原则：GB2894标准明确了安全标志的设计原则。

安全标志应该具有易识别性、易理解性、易辨认性和独特性。

易识别性要求标志的设计应该符合人们的视觉习惯，易理解性要求标志的意义应该直观明了，易辨认性要求标志与背景能够形成明显对比，独特性要求标志的设计和颜色应该与其他标志和标识有很明显的区分。

3.安全标志的设计要素：GB2894标准规定了安全标志的设计要素。

这些要素包括图形、文字和颜色。

图形要素是安全标志最基本的组成部分，可以通过简洁明了的图形来传达信息。

文字要素用于进一步说明或增加安全标志的准确性。

颜色要素主要用于增加标志的辨认性，标准中给出了一些常用的颜色和其对应的含义。

4.安全标志的使用规则：GB2894标准对安全标志的使用也进行了规定。

标准明确指出，安全标志应该与针对的风险和危险相匹配，标志的大小和位置应该符合相应的要求，标志应该能够清晰可见，标志应该适当重叠以覆盖安全区域，标志应该经常检查维护以保持有效性。

5.安全标志的管理要求：GB2894标准还对安全标志的管理提出了要求。

标准规定了安全标志的责任人和管理人员应该具备的素质和职责，标准还要求进行标志的定期检查和维护，对不符合要求的标志及时更换，对标志的记录和储存进行管理等。

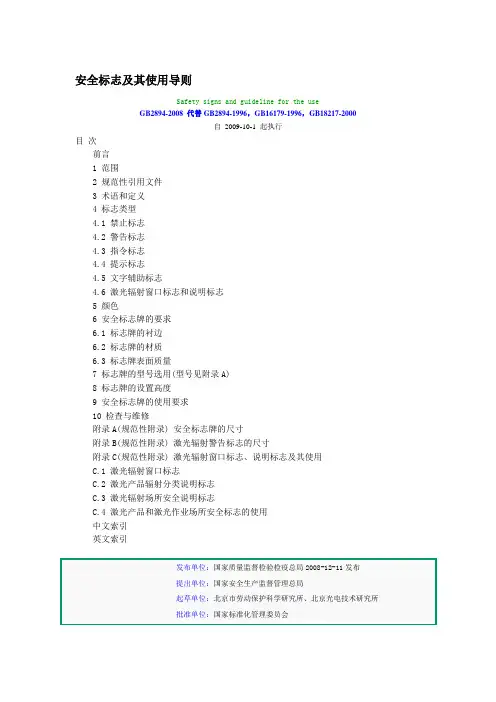

安全标志及其使用导则Safety signs and guideline for the useGB2894-2008 代替GB2894-1996，GB16179-1996，GB18217-2000自 2009-10-1 起执行目次前言1 范围2 规范性引用文件3 术语和定义4 标志类型4.1 禁止标志4.2 警告标志4.3 指令标志4.4 提示标志4.5 文字辅助标志4.6 激光辐射窗口标志和说明标志5 颜色6 安全标志牌的要求6.1 标志牌的衬边6.2 标志牌的材质6.3 标志牌表面质量7 标志牌的型号选用(型号见附录A)8 标志牌的设置高度9 安全标志牌的使用要求10 检查与维修附录A(规范性附录) 安全标志牌的尺寸附录B(规范性附录) 激光辐射警告标志的尺寸附录C(规范性附录) 激光辐射窗口标志、说明标志及其使用C.1 激光辐射窗口标志C.2 激光产品辐射分类说明标志C.3 激光辐射场所安全说明标志C.4 激光产品和激光作业场所安全标志的使用中文索引英文索引前言本标准的全部技术内容为强制性。

本标准参照国际标准化组织ISO 7010 Graphical symbols-Safety colours and safety –signs Safety signs used in workplaces and public areas(图形符号—安全颜色和安全标志—工作场所和公共区域安全标志)，结合GB/T 10001《标志用公共信息图形符号》和GB 13495《消防安全标志》进行了修订、补充。

本标准对现行国家标准GB 2894-1996《安全标志》、GB 16179—1996《安全标志使用导则》和GB 18217-2000《激光安全标志》进行合并、修订。

本标准与GB 2894-1996、GB 16179-1996和GB 18217-2000相比，内容的变化主要有：——按照GB/T 1.1的要求，将GB 2894-1996、GB 16179-1996和GB 18217-2000进行了合并、补充及修改，重新起草了标准文本；——调整了标准的适用范围；——新增加了38个图形符号：禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止蹬踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；——规定了新增、修改后安全标志图形应设置的范围和地点、型号的选用、设置高度以及使用的要求等内容。

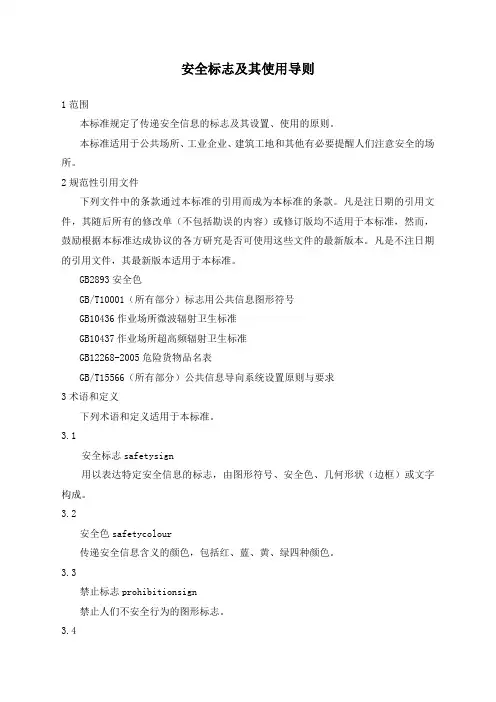

安全标志及其使用导则1范围本标准规定了传递安全信息的标志及其设置、使用的原则。

本标准适用于公共场所、工业企业、建筑工地和其他有必要提醒人们注意安全的场所。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB2893安全色GB/T10001（所有部分）标志用公共信息图形符号GB10436作业场所微波辐射卫生标准GB10437作业场所超高频辐射卫生标准GB12268-2005危险货物品名表GB/T15566（所有部分）公共信息导向系统设置原则与要求3术语和定义下列术语和定义适用于本标准。

3.1安全标志safetysign用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。

3.2安全色safetycolour传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。

3.3禁止标志prohibitionsign禁止人们不安全行为的图形标志。

3.4警告标志warningsign提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。

3.5指令标志directionsign强制人们必须做出某种动作或采用防范措施的图形标志。

3.6提示标志informationsign向人们提供某种信息（如标明安全设施或场所等）的图形标志。

3.7说明表示explanatorysign向人们提供特定提示信息（标明安全分类或防护措施等）的标记，由几何图形边框和文字构成。

3.8环境信息标志environmentalinformationsign所提供的信息涉及较大区域的图形标志，标志种类代号：H。

3.9局部信息标志partialinformationsign所提供的信息只涉及某地点，甚至某个设备或部件的图形标志。

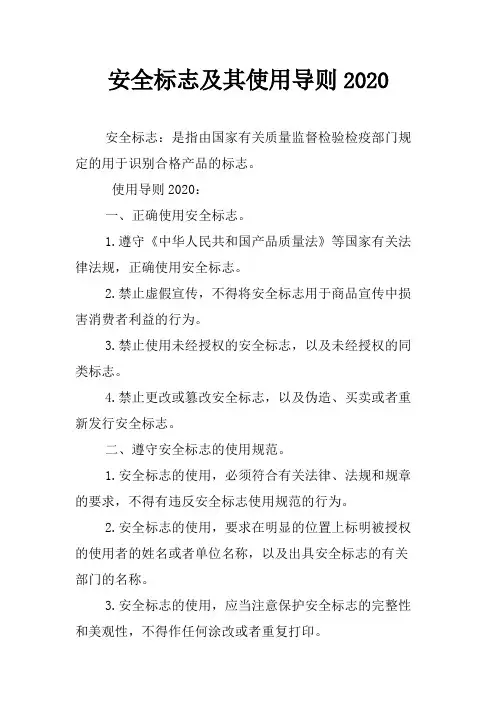

安全标志及其使用导则2020
安全标志：是指由国家有关质量监督检验检疫部门规定的用于识别合格产品的标志。

使用导则2020：
一、正确使用安全标志。

1.遵守《中华人民共和国产品质量法》等国家有关法律法规，正确使用安全标志。

2.禁止虚假宣传，不得将安全标志用于商品宣传中损害消费者利益的行为。

3.禁止使用未经授权的安全标志，以及未经授权的同类标志。

4.禁止更改或篡改安全标志，以及伪造、买卖或者重新发行安全标志。

二、遵守安全标志的使用规范。

1.安全标志的使用，必须符合有关法律、法规和规章的要求，不得有违反安全标志使用规范的行为。

2.安全标志的使用，要求在明显的位置上标明被授权的使用者的姓名或者单位名称，以及出具安全标志的有关部门的名称。

3.安全标志的使用，应当注意保护安全标志的完整性和美观性，不得作任何涂改或者重复打印。

4.安全标志的使用，不得将安全标志用于不符合安全标志使用规范的产品上。

史上最全的GB2894安全标志及其使用导则一、GB2894标准的背景与重要性安全标志是指用于提醒人们注意安全事项、警示潜在危险以及指示安全行为的图形、标识和文字等。

标准化安全标志的设计与使用可以有效地防范事故和危险，保障人们的生命财产安全，具有重要的社会意义和经济价值。

二、GB2894标准中的安全标志分类根据GB2894标准，安全标志主要分为禁止标志、警告标志、指令标志、指示标志、消防安全标志、危险品安全标志等。

这些标志可以通过不同的图形、颜色和文字等方式来传递警示信息和安全要求。

1.禁止标志禁止标志是用于明确禁止其中一种行为或禁止进入一些区域的标志。

常见的禁止标志包括「禁止通行」、「禁止吸烟」、「禁止倒车」等。

这些标志一般采用红色圆圈和斜杠的组合，并配以相关文字说明。

2.警告标志警告标志是用于警示人们潜在的危险或危险区域的标志。

常见的警告标志包括「高压危险」、「易燃爆炸危险」、「滑倒危险」等。

这些标志一般采用黄底黑图案的组合，并配以相关文字说明。

3.指令标志指令标志是用于指示人们安全行为和正确操作的标志。

常见的指令标志包括「请勿靠近」、「请戴安全帽」、「请保持清洁」等。

这些标志一般采用蓝底白图案的组合，并配以相关文字说明。

4.指示标志指示标志是用于指示人们方向、位置或其中一种设施的标志。

常见的指示标志包括「出口」、「急救站」、「停车场」等。

这些标志一般采用绿底白图案的组合，并配以相关文字说明。

5.消防安全标志消防安全标志是用于指示和提醒人们消防器材的位置、使用方法以及火灾逃生通道等信息的标志。

常见的消防安全标志包括「灭火器」、「逃生通道」、「灭火器材存放处」等。

这些标志一般采用红底白图案的组合，并配以相关文字说明。

6.危险品安全标志危险品安全标志是用于标识和警示易燃、易爆、有毒、有害或放射性等危险物质的标志。

常见的危险品安全标志包括「易燃物品」、「有毒物品」、「腐蚀品」等。

这些标志一般采用橙色底色，并配以相关文字说明。

安全标志及其使用导则GB2894《安全标志及其使用导则》是中国国家标准，主要规定了安全标志的分类、使用要求及标志的设计要求等内容。

本文将对该标准进行详细解读。

标准的适用范围GB2894适用于安全生产领域，旨在规范安全标志的使用，提高工作场所的安全性和防护意识，有效预防事故的发生。

安全标志的分类根据标志的功能和用途，GB2894将安全标志分为禁止标志、警告标志、提示标志和指令标志四类。

禁止标志：用于提示禁止其中一种行为或活动，通常为红底白图案，以圆形或直径超过高度一半的圆形为主要形状。

警告标志：用于警示人们可能存在危险的地方或情况，通常为黄色三角形，内部图案为黑色。

提示标志：用于提醒人们采取特定行为或注意特定情况，通常为蓝底白图案，以圆形为主要形状。

指令标志：用于指示人们采取特定的行为或遵守特定的规则，通常为绿底白图案，以长方形为主要形状。

安全标志的使用要求根据GB2894的要求，安全标志应当具备以下要求：1.视觉效果明确：标志的图案和文字应当清晰可识别，以便人们能快速理解标志的含义。

2.易于识别：标志的设计应当符合一般人的视觉习惯和心理认知，尽可能不引起混淆和歧义。

3.规格统一：标志的尺寸、比例、颜色和形状应当符合统一规定，避免在不同场所使用不同规格的标志。

4.耐候性好：标志应当能够在室内和室外环境中长期使用，耐用、耐酸碱和抗紫外线。

5.易于安装：标志应当方便固定在墙上、地面或设备上，不易脱落和损坏。

安全标志的设计要求根据GB2894的要求，安全标志的设计应当遵循以下原则：1.图案简明：标志的图案应当简洁明了，不宜过于繁复，以便人们能快速理解标志的含义。

2.文字正确：标志上的文字应当准确无误，字体应当清晰可辨，避免使用生僻字和太小的字号。

3.形状标准：标志的形状应当符合标准中规定的形状，以方便人们根据形状来识别不同类别的标志。

4.色彩鲜明：标志的颜色应当鲜明且色彩对比度较高，以增强视觉效果，便于人们迅速识别。

最新GB2894安全标志及其使用导则前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 标志类型 (4)4.1 禁止标志 (4)4.2 警告标志 (23)4.3 指令标志 (41)4.4 提示标志 (51)4.5 文字辅助标志 (55)4.6 激光辐射窗口标志和说明标志 (57)5 颜色 (57)6 安全标志牌的要求 (57)6.1 标志牌的衬边 (57)6.2 标志牌的材质 (57)6.3 标志牌表面质量 (57)7 标志牌的型号选用(型号见附录A) (57)8 标志牌的设置高度 (58)9 安全标志牌的使用要求 (58)10 检查与维修 (59)附录A (规范性附录) 安全标志牌的尺寸 (60)附录B (规范性附录) 激光辐射警告标志的尺寸 (62)附录C63(规范性附录) 激光辐射窗口标志、说明标志及其使用 (63)中文索引.................................................................... 错误！未定义书签。

英文索引.................................................................... 错误！未定义书签。

前言本标准的全部技术内容为强制性。

本标准参照国际标准化组织ISO 7010 Graphical symbols-Safety colours and safety signs-Safety signs used in workplaces and public areas（图形符号－安全颜色和安全标志－工作场所和公共区域安全标志），结合GB/T 10001《标志用公共信息图形符号》和GB 13495《消防安全标志》进行了修订、补充。

本标准对现行国家标准GB 2894-1998《安全标志》、GB 16179-1998《安全标志使用导则》和GB 18217-2000《激光安全标志》进行合并、修订。

GB2894-2024《安全标志及其使用导则》是中国国家标准，是用于指导各行业和场所中安全标志的设计、使用和管理的标准。

本文将对该标准的主要内容进行详细介绍。

该标准主要包含以下内容：1.标准的引言部分介绍了标准的背景和目的，以及适用范围和术语的定义。

2.标识的分类和标志的设计要求：根据不同的功能和用途，将标志分为安全颜色标志、安全标志和安全提示标志等三类。

其中，安全颜色标志包括红色、黄色、绿色、蓝色、橙色、紫色等颜色。

标志的设计要求包括标志形状和尺寸、标志背景和图案、标志文字等方面的要求。

3.标志的使用要求：包括标志的布局要求、标志的设置要求、标志的安装要求、标志的维护要求等。

这些要求旨在确保标志能够清晰可见、易于识别和理解，并能起到安全提示和警示的作用。

4.标志的管理和维护：包括标志的编号、标志的使用记录、标志的检查与修复等方面的要求。

这些要求旨在确保标志的质量和有效性，方便管理者对标志进行管理和维护。

在使用安全标志时，需要根据实际情况和具体要求进行设计和设置。

首先，需要根据不同的行业和场所选择合适的标志类型，以确保标志能够传递正确的安全信息。

其次，对于标志的设计要求，需要遵循标准中的要求进行，以确保标志的可视性和辨识度。

此外，在标志的布局和设置过程中，需要注意标志的高度、位置和角度等因素，以确保标志能够被人们清晰地看到和理解。

在标志的管理和维护中，需要按照标准的要求进行编号、记录和检查，及时修复和更换老化和损坏的标志，确保标志的有效性和完整性。

综上所述，GB2894-2024《安全标志及其使用导则》是一项重要的标准，通过对安全标志的设计、使用和管理进行规范，能够提高标志的可视性和辨识度，提醒人们注意安全，并减少事故的发生。

所有相关行业和场所应该遵循该标准的要求，合理设置和使用安全标志，保障人们的安全。

精心整理安全标志及其使用导则2008-12-11发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言................................................................................................ 错误!未指定书签。

1范围............................................................................................. 错误!未指定书签。

2规范性引用文件......................................................................... 错误!未指定书签。

3术语和定义................................................................................. 错误!未指定书签。

4标志类型..................................................................................... 错误!未指定书签。

附录B(规范性附录)激光辐射警告标志的尺寸.附录C错误!未指定书签。

(规范性附录)激光辐射窗口标志、说明标志及其使用........................................................................................................ 错误!未指定书签。

中文索引........................................................................................ 错误!未指定书签。

国家电网公司常用安全标志及设置规范国家电网公司常用安全标志及设置规范一、安全标志2. 线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围与地点备注1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。

1-2 禁止烟火电缆隧道出入口等处。

1-7 禁止堆放消防器材存放处、消防通道等处。

1-9 禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。

1-10 禁止开挖下有电缆禁止开挖的地下电缆线路保护区内。

1-11 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。

1-12 禁止取土线路保护区内杆塔、拉线邻近适宜位置。

1-13禁止在高压线邻近放风筝经常有人放风筝的线路邻近适宜位置。

表2 常用警告标志及设置规范序号提醒标志示例名称设置范围与地点备注2-6 当心触电有可能发生触电危险的电气设备与线路，如配电装置室、开关等处。

2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。

序号提醒标志示例名称设置范围与地点备注5-4 灭火器悬挂在灭火器、灭火器箱的上方或者存放灭火器、灭火器箱的通道上。

泡沫灭火器器身上应标注“不适用于电火”字样。

组合标志5-8 紧急出口便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。

组合标志二、安全标志制作标准（二）线路部分1. 禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。

图形上、中、下间隙，左、右间隙相等。

（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。

（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况使用甲、乙、丙、丁、戊、己或者庚规格。

图 1 禁止标志牌的制图标准表1禁止标志牌的制图参数（α=45°）参数种类A B A1D（B1）D1C甲900 720 207 549 439 45乙700 560 161 427 341 35丙500 400 115 305 244 24丁400 320 92 244 195 19戊300 240 69 183 146 14己200 160 46 122 98 10庚80 65 18 50 40 42. 警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
