安全标志及其使用导则
安全标志及其使用导则前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 标志类型 (2)4.1 禁止标志 (2)4.2 警告标志 (14)4.3 指令标志 (24)4.4 提示标志 (29)4.5 文字辅助标志 (32)4.6 激光辐射窗口标志和说明标志 (33)5 颜色 (34)6 安全标志牌的要求 (34)6.1 标志牌的衬边 (34)6.2 标志牌的材质 (34)6.3 标志牌表面质量 (34)7 标志牌的型号选用(型号见附录A) (34)8 标志牌的设置高度 (34)9 安全标志牌的使用要求 (34)10 检查与维修 (35)附录A (规范性附录) 安全标志牌的尺寸 (36)附录B (规范性附录) 激光辐射警告标志的尺寸 (37)附录C38(规范性附录) 激光辐射窗口标志、说明标志及其使用 (38)中文索引 (43)英文索引........................................................................................ 错误!未定义书签。
本标准的全部技术内容为强制性。
本标准参照国际标准化组织ISO 7010 Graphical symbols-Safety colours and safety signs-Safety signs used in workplaces and public areas（图形符号－安全颜色和安全标志－工作场所和公共区域安全标志），结合GB/T 10001《标志用公共信息图形符号》和GB 13495《消防安全标志》进行了修订、补充。
本标准对现行国家标准GB 2894-1998《安全标志》、GB 16179-1998《安全标志使用导则》和GB 18217-2000《激光安全标志》进行合并、修订。
本标准与GB 2894-1996、GB 16179-1996和GB18217-2000相比，内容的变化主要有：——按照GB/T 1.1的要求，将GB 2894-1996、GB 16179-1996和GB18217-2000进行了合并、补充及修改，重新起草了标准文本；——调整了标准的适用范围；——新增加了38个图形符号：禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止磴踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；——规定了新增、修改后安全标志图形应设置的范围和地点、型号的选用、设置高度以及使用的要求等内容。
安全标志及其使用导则
——新增加了38个图形符号：17禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止蹬踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、12当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、4必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、5应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；图1.禁止标志的基本形式外径d1＝0.025L；内径d2＝0.800d1；斜杠宽c＝0.080d1；斜杠与水平线的夹角a＝45°；L为观察距离4.2.2 警告标志基本型式的参数：外边a1＝0.034L；内边a2＝0.700a1；边框外角圆弧半r径＝0.080a2；指示标志的基本形式4.3.2 指令标志基本型式的参数：直径d=0.025L；L为观察距离ICS 13.020GB C 65中华人民共和国国家标准GB 2894-2008 代替GB 2894-1996, GB 16179-1996, GB 18217-2000安全标志及其使用导则Safety signs and guideline for the use2008-12-11发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言 ........................................................................................................................................ I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 标志类型 (3)4.1 禁止标志 (3)4.2 警告标志 (14)4.3 指令标志 (24)4.4 提示标志 (29)4.5 文字辅助标志 (32)4.6 激光辐射窗口标志和说明标志 (33)5 颜色 (34)6 安全标志牌的要求 (34)6.1 标志牌的衬边 (34)6.2 标志牌的材质 (34)6.3 标志牌表面质量 (34)7 标志牌的型号选用(型号见附录A) (34)8 标志牌的设置高度 (34)9 安全标志牌的使用要求 (35)10 检查与维修 (36)附录A (规范性附录) 安全标志牌的尺寸 (36)附录B (规范性附录) 激光辐射警告标志的尺寸 (38)附录C39(规范性附录) 激光辐射窗口标志、说明标志及其使用 (39)中文索引 (45)英文索引 .................................................................................................... 错误!未定义书签。
安全标志及其使用导则(GB 2894)
安全标志及其使用导则安全标志及其使用导则范围本标准规定了传递安全信息的标志及其设置、使用的原则。
本标准适用于公共场所、工业企业、建筑工地和其他有必要提醒人们注意安全的场所。
安全标志用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框)或文字构成。
安全色：传递安全信息含义的颜色,包括红、蓝、黄、绿四种颜色.禁止标志：禁止人们不安全行为的图形标志.警告标志：提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
指令标志：强制人们必须做出某种动作或采用防范措施的图形标志.提示标志：向人们提供某种信息(如标明安全设施或场所等）的图形标志。
说明标志：向人们提供特定提示信息(标明安全分类或防护措施等)的标记，由几何图形边框和文字构成.环境信息标志:所提供的信息涉及较大区域的图形标志.标志种类代号：H。
局部信息标志:所提供的信息只涉及某地点，甚至某个设备或部件的图形标志.标志种类代号：J。
标志类型安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。
禁止标志:禁止标志的基本形式是带斜杠的圆边警告标志：警告标志的基本型式是正三角形边框指令标志: 指令标志的基本型式是圆形边框，提示标志：提示标志的基本型式是正方形边框,提示标志的方向辅助标志：提示标志提示目标的位置时要加方向辅助标志。
按实际需要指示左向时，辅助标志应放在图形标志的左方；如指示右向时,则应放在图形标志的右方文字辅助标志：文字辅助标志的基本型式是矩形边框,文字辅助标志有横写和竖写两种形式。
横写时，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。
禁止标志、指令标志为白色字；警告标志为黑色字.禁止标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色，竖写时，文字辅助标志写在标志杆的上部。
禁止标志、警告标志、指令标志、提示标志均为白色衬底,黑色字。
标志杆下部色带的颜色应和标志的颜色相一致。
文字字体均为黑体字.颜色:安全标志所用的颜色应符合GB 2893规定的颜色。
安全标志及其使用导则
安全标志及其使用导则安全标志是用来警示和指导人们在特定场所和特定情况下采取安全措施的标识。
它们在我们的日常生活中随处可见，无论是在工作场所、公共场所还是在道路交通中，安全标志都扮演着非常重要的角色。
正确理解和使用安全标志对我们的生活和工作都至关重要。
本文将对安全标志及其使用导则进行详细介绍，以便读者们更好地理解和运用安全标志。
一、安全标志的种类。
安全标志主要包括禁止标志、警告标志、指令标志和应急标志四大类。
禁止标志用来禁止某种行为或活动，例如“禁止吸烟”、“禁止停车”等；警告标志用来提醒人们注意危险，例如“高压电”、“易滑”等；指令标志用来指示人们应该怎样做，例如“请排队”、“请勿触摸”等；应急标志用来指示应急设施和设备的位置，例如“安全出口”、“灭火器”等。
二、安全标志的使用原则。
1. 明确易懂，安全标志的设计应该简洁明了，能够让人们一眼就能够理解其含义，不需要过多解释。
2. 显著醒目，安全标志应该放置在能够被人们注意到的位置，不应被遮挡或混淆。
3. 规范统一，安全标志的设计应该符合国家标准和规范，尽量保持统一，避免混乱和误解。
4. 时效更新，随着技术和管理的不断发展，安全标志也需要不断更新和完善，以适应新的需求和环境。
三、安全标志的正确使用。
1. 遵守标志含义，看到安全标志时，应该严格遵守其含义，不可随意违反或忽视。
2. 警惕危险信号，当看到警告标志时，要特别警惕可能存在的危险，并采取相应的措施进行防范。
3. 配合指令行动，对于指令标志所指示的行为，应该积极配合，做到有序进行，不得擅自违反。
4. 熟记应急设施，熟记应急标志所指示的应急设施和设备的位置，以便在紧急情况下能够迅速找到并使用。
四、安全标志的意义和作用。
安全标志的存在不仅能够提醒人们注意安全，还能够规范人们的行为，提高安全意识和安全素质。
通过正确使用安全标志，可以有效地预防和减少事故的发生，保障人们的生命和财产安全。
同时，安全标志也是一种文明素质和社会责任的表现，它的存在和使用有利于构建和谐、安全的社会环境。
安全标志及其使用导则(GB 2894)
平安标记及其使用导则之五兆芳芳创作平安标记及其使用导则规模本尺度规则了传递平安信息的标记及其设置、使用的原则.本尺度适用于公共场合、产业企业、修建工地和其他有需要提醒人们注意平安的场合.平安标记用以表达特定平安信息的标记，由图形符号、平安色、几何形状(边框)或文字组成.平安色:传递平安信息寄义的颜色，包含红、蓝、黄、绿四种颜色.禁止标记:禁止人们不服安行动的图形标记.警告标记:提醒人们对周围情况引起注意，以避免可能产生危险的图形标记.指令标记:强制人们必须做出某种动作或采取防备措施的图形标记.提示标记:向人们提供某种信息(如标明平安设施或场合等)的图形标记.说明标记:向人们提供特定提示信息(标明平安分类或防护措施等)的标识表记标帜，由几何图形边框和文字组成.情况信息标记:所提供的信息涉及较大区域的图形标记.标记种类代号：H.局部信息标记:所提供的信息只涉及某地点，甚至某个设备或部件的图形标记.标记种类代号：J.标记类型平安标记分禁止标记、警告标记、指令标记和提示标记四大类型.禁止标记:禁止标记的根本形式是带斜杠的圆边警告标记: 警告标记的根本型式是正三角形边框指令标记: 指令标记的根本型式是圆形边框，提示标记:提示标记的根本型式是正方形边框，提示标记的标的目的帮助标记：提示标记提示目标的位置时要加标的目的帮助标记.按实际需要指示左向时，帮助标记应放在图形标记的左方；如指示右向时，则应放在图形标记的右方文字帮助标记:文字帮助标记的根本型式是矩形边框,文字帮助标记有横写和竖写两种形式.横写时，文字帮助标记写在标记的下方，可以和标记连在一起，也可以分隔.禁止标记、指令标记为白色字；警告标记为玄色字.禁止标记、指令标记衬底色为标记的颜色，警告标记衬底色为白色，竖写时，文字帮助标记写在标记杆的上部.禁止标记、警告标记、指令标记、提示标记均为白色衬底，玄色字.标记杆下部色带的颜色应和标记的颜色相一致.文字字体均为黑体字.颜色:平安标记所用的颜色应合适GB 2893规则的颜色.。
GB-2894-2009 安全标志及其使用导则

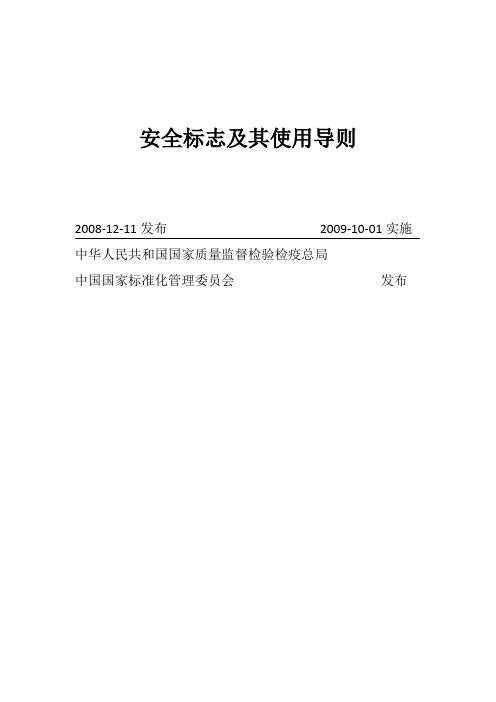

安全标志及其使用导则2008-12-11发布 2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 标志类型 (2)4.1 禁止标志 (2)4.2 警告标志 (14)4.3 指令标志 (24)4.4 提示标志 (29)4.5 文字辅助标志 (32)4.6 激光辐射窗口标志和说明标志 (33)5 颜色 (34)6 安全标志牌的要求 (34)6.1 标志牌的衬边 (34)6.2 标志牌的材质 (34)6.3 标志牌表面质量 (34)7 标志牌的型号选用(型号见附录A) (34)8 标志牌的设置高度 (34)9 安全标志牌的使用要求 (34)10 检查与维修 (35)附录A (规范性附录) 安全标志牌的尺寸 (36)附录B (规范性附录) 激光辐射警告标志的尺寸 (37)附录C38(规范性附录) 激光辐射窗口标志、说明标志及其使用 (38)中文索引 (43)英文索引........................................................................................ 错误!未定义书签。
本标准的全部技术内容为强制性。
本标准参照国际标准化组织ISO 7010 Graphical symbols-Safety colours and safety signs-Safety signs used in workplaces and public areas（图形符号－安全颜色和安全标志－工作场所和公共区域安全标志），结合GB/T 10001《标志用公共信息图形符号》和GB 13495《消防安全标志》进行了修订、补充。
本标准对现行国家标准GB 2894-1998《安全标志》、GB 16179-1998《安全标志使用导则》和GB 18217-2000《激光安全标志》进行合并、修订。
安全标志及其使用导则
安全标志及其使用导则2008-12-11发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言 ....................................................................................... 错误!未定义书签。
1 范围 ......................................................................................... 错误!未定义书签。
2 规范性引用文件 ..................................................................... 错误!未定义书签。
3 术语和定义 ............................................................................. 错误!未定义书签。
4 标志类型 ................................................................................. 错误!未定义书签。
禁止标志 ............................................................................ 错误!未定义书签。
警告标志 ............................................................................ 错误!未定义书签。
指令标志 ............................................................................ 错误!未定义书签。
安全标志及其使用导则
——新增加了38个图形符号：17禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止蹬踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、12当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、4必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、5应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；图1.禁止标志的基本形式外径d1＝0.025L；内径d2＝0.800d1；斜杠宽c＝0.080d1；斜杠与水平线的夹角a＝45°；L为观察距离4.2.2 警告标志基本型式的参数：外边a1＝0.034L；内边a2＝0.700a1；边框外角圆弧半r径＝0.080a2；指示标志的基本形式4.3.2 指令标志基本型式的参数：直径d=0.025L；L为观察距离ICS 13.020C 65中华人民共和国国家标准GB 2894-2008代替GB 2894-1996, GB 16179-1996, GB 18217-2000安全标志及其使用导则Safety signs and guideline for the use2008-12-11发布 2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB目次前言........................................................... I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 标志类型 (3)4.1 禁止标志 (3)4.2 警告标志 (16)4.3 指令标志 (27)4.4 提示标志 (32)4.5 文字辅助标志 (34)4.6 激光辐射窗口标志和说明标志 (34)5 颜色 (35)6 安全标志牌的要求 (35)6.1 标志牌的衬边 (35)6.2 标志牌的材质 (35)6.3 标志牌表面质量 (35)7 标志牌的型号选用(型号见附录A) (35)8 标志牌的设置高度 (36)9 安全标志牌的使用要求 (36)10 检查与维修 (37)附录A (规范性附录) 安全标志牌的尺寸 (37)附录B (规范性附录) 激光辐射警告标志的尺寸 (38)附录C39(规范性附录) 激光辐射窗口标志、说明标志及其使用 (39)中文索引 (44)英文索引............................................ 错误!未定义书签。
安全标志及其使用导则
安全标志及其使用导则安全标志在我们的日常生活中起到了非常重要的作用，它能够提醒人们注意安全，并且指导人们正确行为。
本文将介绍安全标志的种类及其使用导则。
一、警告标志警告标志是用来提醒人们某个地方或某项活动可能存在的危险。
比如，交通路口的“注意行人”标志，工地上的“危险地带”标志，餐厅厨房的“谨防滑倒”标志等。
警告标志通常具有醒目的颜色和形状，以及简明扼要的图标，便于人们快速识别和理解。
在遇到警告标志时，人们应该立即注意，并根据标志的指示采取相应的措施，以确保自身的安全。
二、禁止标志禁止标志是用来告诉人们某个地方或某项活动是被禁止的。
比如，禁止吸烟的标志，禁止停车的标志，禁止入内的标志等。
禁止标志通常具有醒目的红色和圆形，以及明确的图标和文字，以便人们识别。
在遇到禁止标志时，人们应该遵守标志的规定，不得违反禁令，以维护公共秩序和安全。
三、指示标志指示标志是用来指导人们正确行为或指示前方的方向。
比如，指示公共厕所的标志，指示紧急出口的标志，指示停车场位置的标志等。
指示标志通常具有明亮的颜色和清晰的图标，以便人们迅速辨认和理解。
在遇到指示标志时，人们应该按照标志的指示行事，以便达到预期的目的。
四、安全提示标志安全提示标志是用来提醒人们注意某个地方或某项活动的安全事项。
比如，电梯内的消防设备使用标志，游泳池边的“禁止潜水”标志，工厂车间内的“注意耳保护”标志等。
安全提示标志通常具有明显的颜色和图标，以及简短的文字说明，方便人们在短时间内获取必要的安全信息。
在遇到安全提示标志时，人们应该仔细阅读标志上的内容，并按照标志的要求采取相应的安全措施。
五、紧急情况标志紧急情况标志是用来指示人们在紧急情况下应该采取的行动。
比如，火灾逃生标志，地震避难标志等。
紧急情况标志通常具有醒目的颜色和图标，并且配有相应的文字说明，以方便人们快速行动。
在遇到紧急情况标志时，人们应该保持冷静，按照标志的指示采取适当的逃生措施，确保自身的安全。
安全标志及其使用导则
精心整理安全标志及其使用导则2008-12-11发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言................................................................................................ 错误!未指定书签。
1范围............................................................................................. 错误!未指定书签。
2规范性引用文件......................................................................... 错误!未指定书签。
3术语和定义................................................................................. 错误!未指定书签。
4标志类型..................................................................................... 错误!未指定书签。
附录B(规范性附录)激光辐射警告标志的尺寸.附录C错误!未指定书签。
(规范性附录)激光辐射窗口标志、说明标志及其使用........................................................................................................ 错误!未指定书签。
中文索引........................................................................................ 错误!未指定书签。
安全标志及其使用导则
——新增加了38个图形符号：17禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止蹬踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、12当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、4必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、5应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；图1.禁止标志的基本形式外径d1＝0.025L；内径d2＝；斜杠宽c＝；斜杠与水平线的夹角a＝45°；L为观察距离4.2.2 警告标志基本型式的参数：外边a1＝0.034L；内边a2＝0.700a1；边框外角圆弧半r径＝0.080a2；指示标志的基本形式4.3.2 指令标志基本型式的参数：直径d=0.025L；L为观察距离ICS GBC 65中华人民共和国国家标准GB 2894-2008代替GB 2894-1996, GB 16179-1996, GB 18217-2000安全标志及其使用导则Safety signs and guideline for the use2008-12-11发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言 ....................................................................................... 错误!未定义书签。
1 范围 ......................................................................................... 错误!未定义书签。
安全标志及其使用导则
安全标志及其使用导则自2009-10-1起执行目次前言1 范围2 规范性引用文件3 术语和定义4 标志类型禁止标志警告标志指令标志提示标志文字辅助标志激光辐射窗口标志和说明标志5 颜色6 安全标志牌的要求标志牌的衬边标志牌的材质标志牌表面质量7 标志牌的型号选用(型号见附录A)8 标志牌的设置高度9 安全标志牌的使用要求10 检查与维修附录A(规范性附录) 安全标志牌的尺寸附录B(规范性附录) 激光辐射警告标志的尺寸附录C(规范性附录) 激光辐射窗口标志、说明标志及其使用激光辐射窗口标志激光产品辐射分类说明标志激光辐射场所安全说明标志激光产品和激光作业场所安全标志的使用中文索引英文索引前言本标准的全部技术内容为强制性。
本标准参照国际标准化组织ISO 7010 Graphical symbols-Safety colours and safety –signs Safety signs used in workplaces and public areas(图形符号—安全颜色和安全标志—工作场所和公共区域安全标志)，结合GB/T 10001《标志用公共信息图形符号》和GB 13495《消防安全标志》进行了修订、补充。
本标准对现行国家标准GB 2894-1996《安全标志》、GB 16179—1996《安全标志使用导则》和GB 18217-2000《激光安全标志》进行合并、修订。
本标准与GB 2894-1996、GB 16179-1996和GB 18217-2000相比，内容的变化主要有：——按照GB/T 的要求，将GB 2894-1996、GB 16179-1996和GB 18217-2000进行了合并、补充及修改，重新起草了标准文本；——调整了标准的适用范围；——新增加了38个图形符号：禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止蹬踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；——规定了新增、修改后安全标志图形应设置的范围和地点、型号的选用、设置高度以及使用的要求等内容。
(完整版)《安全标志及其使用导则规范》
安全标志及其使用导则1 范围本标准规定了传递安全信息的标志及其设置、使用的原则。
本标准适用于公共场所、工业企业、建筑工地和其他有必要提醒人们注意安全的场所。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2893 安全色GB/T 10001 （所有部分）标志用公共信息图形符号GB 10436 作业场所微波辐射卫生标准GB 10437 作业场所超高频辐射卫生标准GB 12268-2005 危险货物品名表GB/T 15566（所有部分）公共信息导向系统设置原则与要求3 术语和定义下列术语和定义适用于本标准。
3.1安全标志safety sign 用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。
3.2安全色safety colour传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
3.3禁止标志prohibition sign禁止人们不安全行为的图形标志。
3.4警告标志warning sign提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
3.5指令标志direction sign 强制人们必须做出某种动作或采用防范措施的图形标志。
3.6提示标志information sign 向人们提供某种信息（如标明安全设施或场所等）的图形标志。
3.7说明表示explanatory sign 向人们提供特定提示信息（标明安全分类或防护措施等）的标记，由几何图形边框和文字构成。
3.8环境信息标志environmental information sign 所提供的信息涉及较大区域的图形标志，标志种类代号：H。
3.9局部信息标志partial information sign 所提供的信息只涉及某地点，甚至某个设备或部件的图形标志。
安全标志及其使用导则
03 安全标志的设计与制作
安全标志的设计原则与要素
安全标志的设计原则
• 简洁明了 • 易于识别 • 引人注目
安全标志的设计要素
• 图形符号 • 文字说明 • 颜色搭配
安全标志的制作方法与技巧
安全标志的制作方法
• 采用印刷、雕刻、焊接等技术 • 选用合的材质和尺寸 • 遵循设计和制作规范
安全标志的制作技巧
安全标志的可持续发展
• 注重安全标志的循环利用和节能减排 • 促进安全标志产业的可持续发展 • 为人类社会创造更安全、更美好的生活环境
谢谢观看
THANK YOU FOR WATCHING
Docs
安全标志的个性化与定制化
安全标志的个性化
• 根据不同行业和场所的特点 • 设计具有个性化的安全标志 • 提高安全标志的识别度和吸引力
安全标志的定制化
• 根据客户需求和安全标志的使用场景 • 提供安全标志的定制服务 • 满足客户的特殊需求和期望
安全标志的环保与可持续发展
安全标志的环保
• 采用环保材料和工艺制作安全标志 • 减少安全标志对环境的影响 • 提高安全标志的环保性能
安全标志的尺寸、颜色与材质
安全标志的尺寸
• 需根据使用场合和可视距离确定 • 应符合ISO标准和各国规范的要求 • 以保证安全标志的醒目性和易读性
安全标志的颜色
• 需根据安全信息的性质和重要性选择 • 应符合ISO标准和各国规范的要求 • 以提高安全标志的识别度和吸引力
安全标志的材质
• 需根据使用环境和耐久性要求选择 • 应符合ISO标准和各国规范的要求 • 以保证安全标志的使用寿命和稳定性
• 注重图形符号和文字说明的协调性 • 巧妙运用颜色对比和搭配 • 保持安全标志的清晰度和完整性
gb2894安全标志及其使用导则
gb2894安全标志及其使用导则最新的GB2894安全标志及其使用导则已于20XX年12月11日发布并于20XX年10月1日开始实施。
该标准代替了GB 2894-1996、GB -1996和GB -2000.本标准参照国际标准化组织ISO7010及国家标准GB/T 和GB 进行了修订和补充。
本标准对现行国家标准进行了合并、修订，主要变化包括重新起草标准文本、调整标准适用范围等。
本标准规范了各种类型的安全标志，包括禁止标志、警告标志、指令标志、提示标志、文字辅助标志以及激光辐射窗口标志和说明标志。
标志的颜色也在本标准中进行了规定。
此外，本标准还对安全标志牌的要求进行了规定，包括衬边、材质、表面质量、型号选用和设置高度等。
同时，本标准也对安全标志牌的使用要求进行了详细说明，以及检查与维修的相关内容。
总之，本标准的全部技术内容均为强制性，旨在规范安全标志的使用，以保障人们的生命财产安全。
近日，XXX发布了《安全标志及其使用导则》的最新标准，新增了38个图形符号，规定了安全标志图形应设置的范围和地点、型号的选用、设置高度以及使用的要求等内容。
同时，对5个图形符号进行了修改，减少了1个图形符号。
本标准自实施之日起，代替了GB 2894-1996、GB -1996和GB -2000.本标准适用于公共场所、工业企业、建筑工地和其他有必要提醒人们注意安全的场所。
其中，安全标志图形符号的设计和使用必须遵循本标准的规定。
本标准中引用的文件包括GB 2893安全色、GB/T（所有部分）标志用公共信息图形符号和GB 作业场所微波辐射卫生标准。
新增加的38个图形符号包括禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止磴踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、应急避难场所、击碎板面、急救点、应急电话和紧急医疗站。
安全标志及其使用导则
安全标志及其使用导则2008-12-11发布 2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言............................................ 错误!未定义书签。
1 范围............................................. 错误!未定义书签。
2 规范性引用文件................................... 错误!未定义书签。
3 术语和定义....................................... 错误!未定义书签。
4 标志类型......................................... 错误!未定义书签。
禁止标志...................................... 错误!未定义书签。
警告标志...................................... 错误!未定义书签。
指令标志...................................... 错误!未定义书签。
提示标志...................................... 错误!未定义书签。
文字辅助标志.................................. 错误!未定义书签。
激光辐射窗口标志和说明标志.................... 错误!未定义书签。
5 颜色............................................. 错误!未定义书签。
6 安全标志牌的要求................................. 错误!未定义书签。
标志牌的衬边.................................. 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全标志及其使用导则1范围本标准规定了传递安全信息的标志及其设置、使用的原则。
本标准适用于公共场所、工业企业、建筑工地和其他有必要提醒人们注意安全的场所。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2893安全色GB/T 10001 （所有部分）标志用公共信息图形符号GB 10436作业场所微波辐射卫生标准GB 10437作业场所超高频辐射卫生标准GB 12268-2005危险货物品名表GB/T 15566（所有部分）公共信息导向系统设置原则与要求3术语和定义下列术语和定义适用于本标准。
3.1安全标志safety sign用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。
3.2安全色safety colour传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
3.3禁止标志prohibition sign禁止人们不安全行为的图形标志。
3.4警告标志 warning sign提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
3.5指令标志direction sign强制人们必须做出某种动作或采用防范措施的图形标志。
3.6提示标志information sign向人们提供某种信息（如标明安全设施或场所等）的图形标志。
3.7说明表示explanatory sign向人们提供特定提示信息（标明安全分类或防护措施等）的标记，由几何图形边框和文字构成。
3.8环境信息标志environmental information sign所提供的信息涉及较大区域的图形标志，标志种类代号：H。
3.9局部信息标志partial information sign所提供的信息只涉及某地点，甚至某个设备或部件的图形标志。
标志种类代号： J。
4标志类型安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。
4.1禁止标志4.1.1禁止标志的基本形式是带斜杠的圆边框，如图 1 所示。
4.1.2禁止标志基本型式的参数：图 1禁止标志的基本型式外径 d 1=0.025L ；内径 d 2=0.800d 1；斜杠宽 c=0.080d 2；斜杠与水平线的夹角ɑ＝ 450；L 为观察距离（见附录A）。
4.1.3禁止标志，如表 1。
表 1禁止标志标志设置范围和地编号图形标志名称种类点有甲、乙、丙类火灾危险物质的场所和禁止吸烟的公共禁止吸烟1－ 1H场所等，如：木No smoking工车间、油漆车间、沥青车间、纺织厂、印染厂等禁止烟火有甲、乙类，丙类火灾危险物质的场所，如1－ 2HNo burning面粉厂、煤粉厂、焦化厂、施工工地等有甲类火灾危险物质及其他禁止带火种的各种危险场禁止带火种1－ 3H所，如炼油厂、No kindling乙炔站、液化石油气站、煤矿井内、林区、草原等生产、储运、使用中有不准禁止用水灭火用水灭火的物No1－ 4H.J质的场所，如变extinguishing压器室、乙炔with water站、化工药品库、各种油库等具有明火设备或高温的作禁止放置易燃物业场所，如：动No laying1－5H.J火区，各种焊inflammable接、切割、锻造、thing浇注车间等场所禁止堆放消防器材存放处，消防通道1－ 6JNo stocking及车间主通道等禁止启动暂停使用的设备附近，如：1－ 7JNo starting设备检修、更换零件等设备或线路禁止合闸1－ 8J检修时，相应开No switching on关附近检修或专人禁止转动1－9J定时操作的设No turning备附近禁止叉车和厂内机动车辆通行No access forkforlift禁止叉车和其他厂内机动1－10J.Htrucks other and车辆通行的场所industrialvehicles乘人易造成伤害的设施，禁止乘人1－11J如：室外运输吊No riding篮、外操作载货电梯框架等禁止靠近不允许靠近的危险区域，如：高压试验1－12JNo nearing区、高压线、输变电设备的附近禁止入内易造成事故或对人员有伤害的场所，如：1－13JNo entering高压设备室、各种污染源等入口处易于倾倒的装禁止推动1－14J置或设备，如车No pushing站屏蔽门等对人员具有直接危害的场禁止停留1－15H J所，如：粉碎场No stopping地、危险路口、桥口等处有危险的作禁止通行业区，如：起重、1－16H.JNo throughfare爆破现场，道路施工工地等禁止跨越的危险地段，如：专用的运输通禁止跨越1－17J道、带式输送机No striding和其他作业流水线，作业现场的沟、坎、坑等不允许攀爬的危险地点，禁止攀登1－18J如：有坍塌危险No climbing的建筑物、构筑物、设备旁禁止跳下不允许跳下的危险地点，如：深沟、深池、车站站台及盛1－19JNo jumping down装过有毒物质、易产生窒息气体的槽车、贮罐、地窖等处易于造成头禁止伸出窗外手伤害的部位No stretching1－20J或场所，如公交out of the车窗、火车车窗window等不能依靠的地点或部位，如禁止倚靠1－21J列车车门、车站No leaning屏蔽门、电梯轿门等禁止坐卧高温、腐蚀性、塌陷、坠落、翻转、易损等易1－22JNo sitting于造成人员伤害的设备设施表面高温、腐蚀性、塌陷、坠落、禁止蹬塌翻转、易损等易1－23No steeping on J于造成人员伤surface害的设备设施表面禁止触摸的设备或物体附近，如：裸露的禁止触摸1－24J带电体，炽热物No touching体，具有毒性、腐蚀性物体等处易于夹住身体部位的装置禁止伸入1－25J或场所，如有开No reaching in口的传动机、破碎机等禁止饮用禁止饮用水的开关处，如：1－26JNo drinking循环水、工业用水、污染水等禁止抛物抛物易伤人的地点，如：高1－27JNo tossing处作业现场，深沟（坑）等戴手套易造禁止戴手套成手部伤害的1－28No puttingonJ作业地点，如：gloves旋转的机械加工设备附近有静电火花会导致灾害或禁止穿化纤服装No putting on有炽热物质的1－29chemical fibreH作业场所，如：clothings冶炼、焊接及有易燃易爆物质的场所等有静电火花会导致灾害或有触电危险的禁止穿带钉鞋1－30No putting onH作业场所，如：有易燃易爆气spikes体或粉尘的车间及带电作业场所火灾、爆炸场所以及可能产禁止开启无线移生电磁干扰的1－31动通讯设备JNo activated场所，如加油站、飞行中的航mobile phones天器、油库、化工装置区等禁止携带金属物易受到金属或手表物品干扰的微1－32No metallic J波和电磁场所，articles or如磁共振室等watches安装人工起禁止佩戴心脏起搏器者禁止靠搏器者靠近近高压设备、大1－33No access for J型电机、发电persons with机、电动机、雷pacemakers达和有强磁场设备等禁止植入金属材料者靠近No acdess for易受到金属物品干扰的微1－34Jpersons metallic with波和电磁场所，如磁共振室等implants禁止游泳禁止游泳的1－35HNo swimming水域禁止滑冰禁止滑冰的1－36No skating H场所禁止携带武器及不能携带和仿真武器托运武器、凶器No carrying1－37H和仿真武器的weapons and场所或交通工emulating具，如飞机等weapons不能携带和禁止携带托运易托运易燃、易爆燃及易爆物品物品及其他危No carrying1－38H险品的场所或flammable and交通工具，如火explosive车、飞机、地铁moteri等禁止携带托运有不能携带托毒物品及有害液运有毒物品及体有害液体的场1－39Nocarrying H所或交通工具，poisonous如火车、飞机、materials and地铁等harmful liquid禁止携带托运放不能携带托射性及磁性物品运放射性及磁No carrying性物品的场所1－40Hradioactive或交通工具，如and magnetic火车、飞机、地materials铁等4.2警告标志4.2.1警告标志的基本型式是正三角形边框，如图 2 所示。
图 2警告标志的基本型式4.2.2警告标志基本型式的参数：外边 a1＝0.034L ；内边 a2＝0.700a 1；边框外角圆弧半r 径＝ 0.080a 2；L 为观察距离 ( 见附录 A) 。
4.2.3警告标志，如表2。
表2警告标志编号图形标志名称标志种类设置范围和地点易造成人员注意安全2－ 1H.J伤害的场所及Warning danger设备等易发生火灾的危险场所，如：当心火灾2－ 2H.J可燃性物质的Warning fire生产、储运、使用等地点易发生爆炸危险的场所，当心爆炸如易燃易爆物2－ 3H.JWarning explosion质的生产、储运、使用或受压容器等地点有腐蚀性物质（GB当心腐蚀12268-2005中2－ 4JWarning corrosion第 8类所规定的物质）的作业地点剧毒品及有毒物质（GB当心中毒12268-2005中2－ 5H.JWarning poisoning第6类第 1 项所规定的物质）的生产、储运及使用地点易发生感染的场所，如：医院传染病当心感染2－ 6H.J区；有害生物Warning infection制品的生产、储运、使用等地点有可能发生当心触电触电危险的电2－ 7Warning electric J器设备和线shock路，如：配电室、开关等当心电缆有暴露的缆或地面下有电2－ 8JWarning cable电缆处施工的地点当心自动启动配有自动启2－ 9Warning automatic J动装置的设备start-up易发生机械当心机械伤人卷入、轧压、2－10Warning mechanical J碾压、剪切等injury机械伤害的作业地点有塌方危险的地段、地区，当心塌方2－11H.J如：堤坝及土Warning collapse方作业的深坑、深槽等当心冒顶具有冒顶危险的作业场2－12H.JWarning roof fall所，如：矿井、隧道等当心坑洞具有坑洞造成伤害的作业地点，如：易2－13JWarning hole构件的预留孔洞及各种深坑的上方等易发生落物当心落物危险的地点，2－14Warning falling J如：高处作业、objects立体交叉作业的下方等有吊装设备作业的场所，当心吊物2－15J.H如：施工工地、Warning overhead load港口、码头、仓库、车间等当心碰头有产生碰头2－16Warning overhead J的场所obstacles有产生挤压的装置、设备当心挤压2－17J或场所，如自Warning crushing动门、电梯门、车站屏蔽门等当心烫伤具有热源造成伤害的作业地点，如：易2－18JWarning scald冶炼、锻造、铸造、热处理车间等当心伤手易造成手伤害的作业地点，如：玻璃部2－19JWarning injure hand制品、木制加工、机械加工车间等有产生挤压当心夹手的装置、设备2－20Warning hands J或场所，如自pinching动门、电梯门、列车车门等易造成脚部伤害的作业地点，如：铸造当心扎脚2－21J车间、木工车Warning splinter间、施工工地及有尖角散料等处当心有犬有犬类作为2－22HWarning guard dog保卫的场所当心弧光由于弧光成眼部伤害的造2－23H.JWarning arc各种焊接作业场所当心高温表面有灼烫物体2－24JWarning hot surface表面的场所当心低温Warning low易于导致冻伤的场所，如：冷库、气化器2－25Jtemperature/freezing表面、存在液conditions化气体的场所等有磁场的区当心磁场域或场所，如2－26Warning magnetic J高压变压器、field电磁测量仪器附近等能产生电离辐射危害的作业场所，如：当心电离辐射生产、储运、2－27Warning ionizing H.J使用GBradiation12268-2005规定的第7 类物质的作业区具有裂变物当心裂变物质质的作业场2－28Warning fission J所，如：其使matter用车间、储运仓库、容器等有激光产品和生产、使用、维修激光产品当心激光2－29H.J的场所（激光Warning laser辐射警告标志常用尺寸规格见附录 B）当心微波凡微波场强超过 GB 10436、2－30HWarning microwave GB 10437规定的作业场所当心叉车有叉车通行2－31Warning fork lift J.H的场所trucks厂内车、人混合行走的路段，道路的拐当心车辆2－32J角处，平交路Warning vehicle口；车辆出入较多的厂房、车库等出入口厂内铁路与道路平交路当心火车2－33J口，厂（矿）Warning train内铁路运输线等易发生坠落事故的作业地点，如：脚手当心坠落架、高处平台、2－34JWarning drop down地面的深沟（池、槽）、建筑施工、高处作业场所等地面有障碍当心障碍物2－35J物，绊倒易造Warning obstacles成伤害的地点易于跌落的当心跌落2－36J地点，如：楼Warning drop(fall)梯、台阶等地面有易造成伤害的滑跌当心滑倒地点，如：地2－37Warning slippery J面有油、冰、surface水等物质及滑坡处落水后有可当心落水能产生淹溺的2－38Warning falling into J场所或部位，water如城市河流、消防水池等有缝隙的装置、设备或场当心缝隙2－39J所，如自动门、Warning gap电梯门、列车等4.3指令标志4.3.1指令标志的基本型式是圆形边框，如图 3 所示。
