第八章、聚合物的高弹性和黏弹性
- 格式:ppt
- 大小:479.50 KB
- 文档页数:85

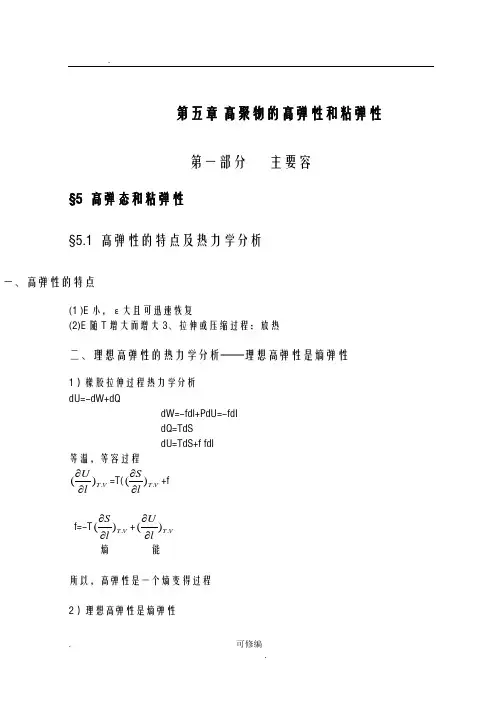

第五章 高聚物的高弹性和粘弹性第一部分 主要容§5 高弹态和粘弹性§5.1 高弹性的特点及热力学分析一、高弹性的特点(1 )E 小,ε大且可迅速恢复(2)E 随T 增大而增大3、拉伸或压缩过程:放热二、理想高弹性的热力学分析——理想高弹性是熵弹性1)橡胶拉伸过程热力学分析dU=-dW+dQdW=-fdl+PdU=-fdldQ=TdSdU=TdS+f fdl等温,等容过程V T l U .)(∂∂=T(V T lS .)(∂∂+f f=-T V T l S .)(∂∂+V T l U .)(∂∂ 熵 能所以,高弹性是一个熵变得过程2)理想高弹性是熵弹性f=-T V T l S .)(∂∂+V T lU .)(∂∂ =f s +f ua f ≈-T V T lS .)(∂∂弹性力是由熵变引起的 熵弹性 bf ∝T T ↑,f ↑,E=εσ↑ c 热弹较变现象ε〈10%时,f 对T 作图为负值§5.2 橡胶弹性的统计理论一、理想弹性中的熵变1)孤立链的S在(x,y,z)位置的几率 W(x,y,z)=)(32222)(z y x e ++-βπββ2=223zbS=klnn=c-k β2(x 2+y 2+z 2)2)理想交联网的假设(1) 两交链点间的链符合高斯链的特征(2)仿射变形(3)(4)Si= c-k β2(x 2i +y 2i +z 2i )Si ’=c-k β2(λ12x 2i +λ22y 2i +λ32z 2i )ΔSi= Si ’- Si=-k β2((λ12-1)x 2i +(λ22-1)y 2i +(λ32-1)z 2i )如果试样的网链总数为NΔS=-KN/2(λ12+λ22+λ32)=-1/2KN(λ2+λ-2-3)σ=-V T lS .)(∂∆∂=NKT(λ-λ-2) 二、真实(橡胶)弹性网与理论值比较及修正(1)比较a :λ很小, σ理=σ真b :λ较小,σ理〉σ真因自由端基或网络缺陷c :λ较大,σ理〈σ真因局部伸展或拉伸结晶引起(2)修正σ= NKT(λ-λ-2)=Mc RT ρ (λ-λ-2) 当分子量为时σ=Mc RT ρ(1-)2MnMc (λ-λ-2)其中 NMc N 1=ρ §5.3 粘弹性的三种表现ε.E (结构.T.t )弹性——材料恢复形变的能力,与时间无关。
.'.第一章 概论 分子量分布,是指聚合物试样中各组分含量与分子量的关系。
黏弹性,对一整块聚合物熔体在短时间内可以观察到它有一定的形状和弹性,但是经长时间观察这种熔体会表现出液体的流动性。
这种长时间观察到的粘性流动和短时间内观察到的弹性两者相结合,而且与时间有关的力学性质称为黏弹性。
玻璃化转变,无定形和结晶热塑性聚合物低温时都呈玻璃态,受热至某一较窄温度,则转变为橡胶态或柔韧的可塑状态,这一转变过程称为玻璃化转变。
转变时对应的温度称为玻璃化转变温度Tg 。
高弹性,聚合物材料在受到外力时,分子中的链段发生了运动,使长链分子由蜷曲状变成伸展状,产生很大的形变,但不导致高分子链之间产生滑移,当解除外力后,形变可完全恢复,材料的这种性质称为高弹性。
第二章 高分子的链结构高分子的链结构又分近程结构和远程结构。
近程结构属于化学结构,又称一级结构。
远程结构包括分子的大小与形态,链的柔顺性及分子在各种环境中所采取的构象,又称二级结构。
聚集态结构是指高分子材料整体的内部结构,包括晶态结构、非晶态结构、取向态结构、液晶态结构以及织态结构,它们是描述高分子聚集体中的分子之间是如何堆砌的,又称三级结构。
织态结构和高分子在生物体中的结构则属于更高级的结构。
高分子链的构型包括单体单元的键合顺序、空间构型的规整性、支化度、交联度以及共聚物的组成及序列结构。
高分子链序列结构:共聚物中不同结构单元的交替次数,不同结构单元在分子链中的平均长度。
全同立构,高分子全部由一种旋光异构体键接而成,称为全同立构;间同立构,由两种旋光异构体交替键接而成,称为间同立构;无规立构,两种旋光异构体完全无规键接时,则称为无规立构。
等规立构,全同异构和间同异构统称为等规立构。
定向聚合,通常自由基聚合的高聚物大都是无规的,只有用特殊的催化剂才能制得等规立构的高聚物,这种聚合方法称为定向聚合。
等规度是指高聚物中含有全同立构和间同立构的总的百分数。

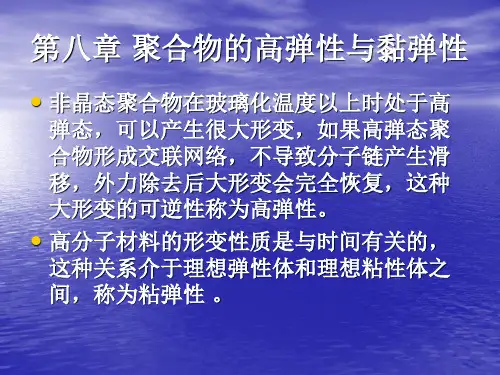

高分子物理课内实践——聚合物的高弹性和黏弹性一、高弹性:非晶态聚合物在玻璃化温度以上时处于高弹态。
高弹态的高分子链段有足够的自由体积可以活动,当它们受到外力后,柔性的高分子链可以伸展或蜷曲,能产生很大的形变,甚至超过百分之几百,但不是所有的聚合物都如此。
如果将高弹态的聚合物进行化学交联,形成交联网络,它的特点是受外力后能产生很大的形变,但不导致高分子链之间产生滑移,因此外力除去后形变会完全回复,这种大形变的可逆性称为高弹性。
它是相对于普弹性而言的。
所谓普弹性就是金属或其他无机材料的属性,即在力场作用下,应力与应变成正比,服从胡克定律,且形变量甚小,仅为千分之几或更小。
高弹态高聚物的弹性形变则数值很大,可达百分之几或更大,在绝热拉伸或压缩过程中,处于高弹态的高聚物(如橡胶)的温度能上升,金属的温度则下降。
在平衡状态时,橡胶的弹性模量与温度成正比,而金属的模量则与温度成反比。
高弹态是聚合物特有的基于链段运动的一种力学状态,高弹性是高分子材料极其重要的性能,其中尤以橡胶类物质的弹性最大。
它有如下特征:1.弹性模量很小而形变量很大。
由于热运动的作用,这种分子会不断的改变着自己的形状,就会显示出形变量比较大的特点,当外力作用对抗回缩力的时候形变就会自发回复,造成形变的可逆性,由于回缩力不大,在外力不大的时候就会可能发生比较大的形变,所以其弹性的模量表现比较小;2.弹性模量随温度的升高而增加。
在外力的作用下,这种回缩力与温度也有很大关系,会随着温度的升高,分子的热运动就会出现加强,回缩力也就会增大,弹性模量也就出现增加,弹性形变就会变小;3.泊松比大;4.形变需要时间。
由于在受到压力压缩的时候,形变就会总是随着时间的发展达到最大,随着压力的下降而消失。
不管是克服分子之间的作用力以及内摩擦力,还是从一种平衡的状态过渡到外力相适应的平衡状态,形变都是在外力作用之后所引起的,所以发生形变是需要时间的;5.形变时有热效应。
