外保温墙常见四大问题原因分析脱落/开裂/结露/空鼓
外墙保温，是由聚合物砂浆、玻璃纤维网格布、阻燃型模塑聚苯乙烯泡沫板(EPS)或挤塑板(XPS)等材料复合而成，集保温、防水、饰面等功能于一体。现场粘结施工，是满足当前房屋建筑节能需求，提高工业与民用建筑外墙保温水平的优选材料，也是对既有建筑节能改造的首先材料。现在市场上广泛应用的粘接EPS保温板和聚苯板颗粒浆体保温两类技术。

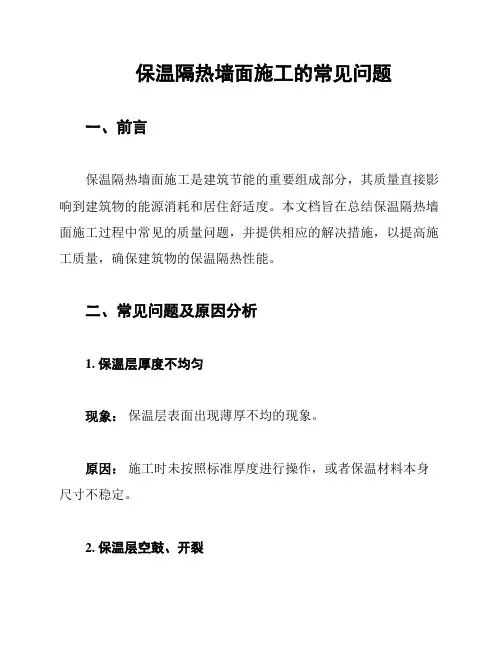

外墙保温出现墙面问题的时间，一般会在施工完毕后一段时间，或经冬夏气温循环变化后出现，其隐藏的质量或施工问题引发了这些问题。一般来说会出现四大问题。

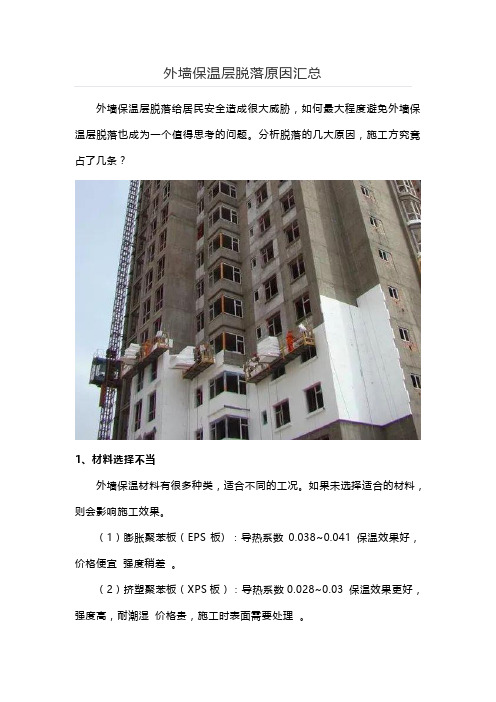

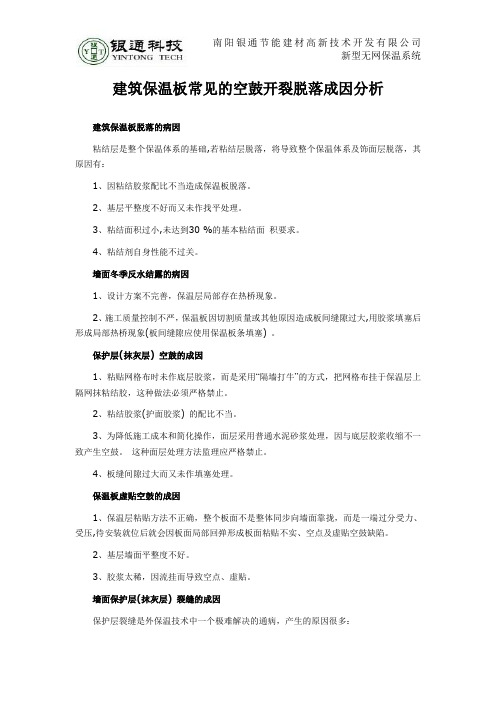

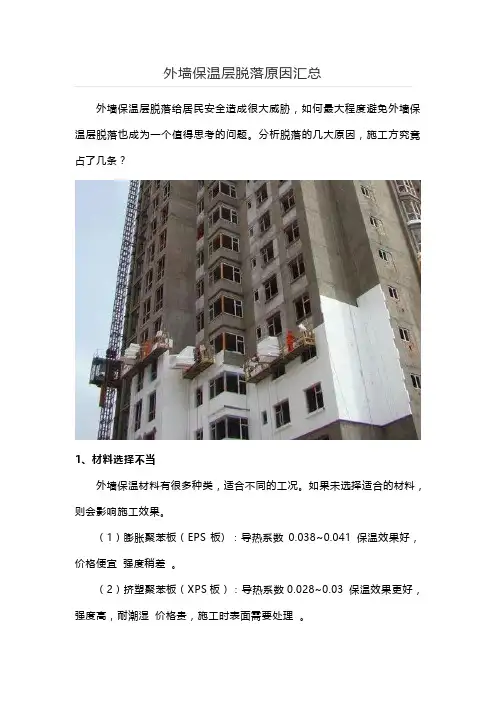

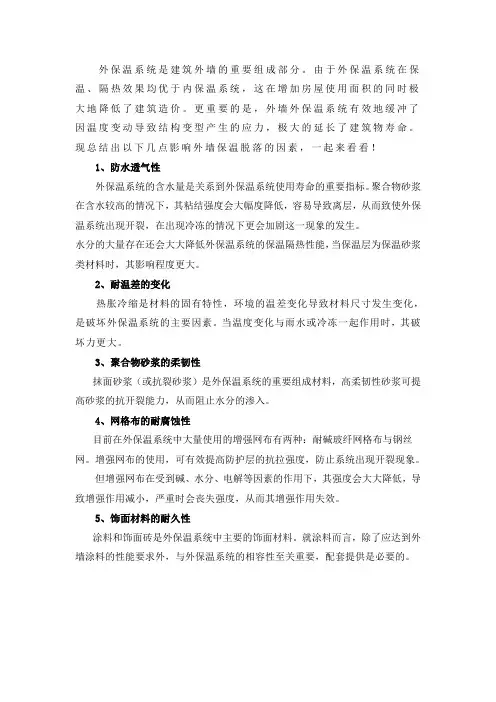

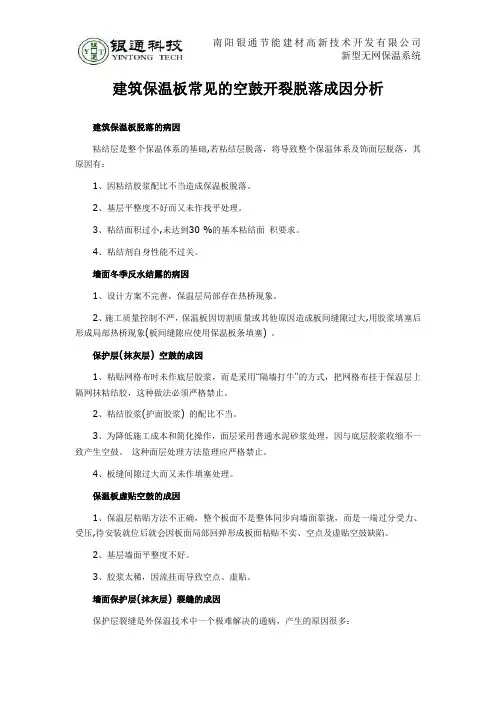

一、保温层脱落
因为使用材料的质量问题、施工过程不注意等原因，外墙保温板材容易出现移位、空鼓、脱落，浆体保温层存在空鼓和脱落。如果没有及时处理，墙面的保温效果会大打折扣。
原因：
1、基层结构因素。框架结构外墙在砼梁柱和砌体接缝处，易发生因砌体变形而造成的保温层破坏。脚手架洞口等未砌实，形成保温层局部基层不牢而破坏。外墙装饰构件固定不牢、移位，形成推拉作用，使保温层局部空鼓、产生裂纹后长期渗水，最终导致保温层脱落;
2、抗压措施不当。保温板表面荷载过大，或对负风压抵抗措施采用不合理，如沿海地区或高层建筑外墙采用非钉粘结合的粘结方式，极易使保温板块被风压破坏而空鼓脱落;
3、墙体界面处理不当。除黏土砖墙外，其他墙体均应用界面砂浆处理后再涂抹浆体保温材料，否则易造成保温层直接空鼓或界面处理材质失效，形成界面层与主体墙空鼓，连带形成保温层空鼓。保温板表面也需要使用界面砂浆处理，否则也会造成保温层局部空鼓。
二、抹面层开裂

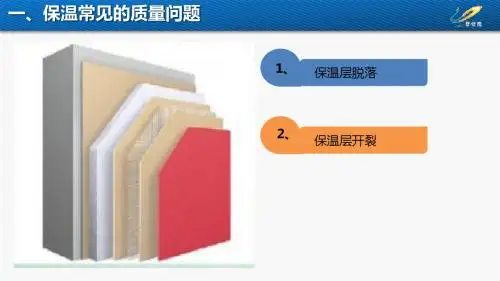

外墙保温抹面层由抹面砂浆和增强网组成，抹面砂浆分为底层砂浆和面层砂浆。抹面层施工时，首先将底层砂浆抹于已经安装好的外保温板表面，加增强网，将增强网浅抹入底层砂浆，再在之上抹面层砂浆，厚度不得小于3毫米，必须露纹不露网。
抹面砂浆又称抗裂砂浆或防裂砂浆，对整个外保温系统起着关键作用，为外保温板建造一道可靠的加强保护层。开裂的抹面层无法解决外保温的保温、隔热、抗风压、防火、耐冻融、防水、耐候、阻燃、透气、开裂等问题。
原因：
1、材料因素。外墙保温的保温板密度应是18~22kg/m3，有些施工单位会以次充好，采用18kg/m3以下的保温板，密度不够，易导致抹面砂浆层开裂;保温板的自然收缩时间在自然环境中长达60天，由于生产企业资金周转和成本控制等因素，陈化时间不到七天的保温板就已上墙，这样的结果是上墙后的保温板继续收缩，粘附再保温板上的抹面砂浆层被拉裂;
2、施工技术。基层表面的平整度过大，采用黏结剂厚度、多层板、表面打磨找平等调整方法都会导致保温质量存在缺陷;基层表面的灰尘、颗粒等妨碍粘贴的物质没有进行界面处理;保温板粘结面积过小，不符合规范，达不到粘结面积的质量要求;在暴晒或高温天气下进行米面砂浆层施工，面层失水过快导致裂缝产生;
3、温差变化。膨胀聚苯板和抗裂砂浆这两层材料的导热系数不同，膨胀聚苯板的导热系数为
0.042W/(m·K)，抗裂砂浆的导热系数为0.93W/(m·K)，导热系数相差22倍。夏季太阳直射在抹面砂浆表面时，抹面砂浆表面温度可达50~70℃，遇突然降雨砂浆面温度会降至15℃左右，温差可达35~55℃。这种温差变化和昼夜温差、季节气温的影响，导致抹面砂浆层发生变形的量差大，容易产生裂缝。
如何修补外墙保温裂缝?
聚苯板薄抹灰外墙外保温系统在欧美等外墙保温运用较早的国家已经历经30年的推广应用，是目前众多外墙外保温体系中最为成熟、最为可靠的一种系统。随着我国节能减排工作的贯彻深入，该类系统的使用也越来越普遍。但是，在实际的应用过程中，由于建筑物结构形式，气候条件、系统材料、施工工艺、施工管理等方面的原因，即使最为成熟的保温系统同样也存在一些质量问题，尤其是保温系统外立面的裂缝问题较为实出，轻则影响美观，重则渗水、脱落，丧失节能效果，缩短建筑物使用寿命。如何采取补救措施，解决系统的裂缝问题已成为业内共同关注的焦点。
笔者认为，首先应认真检查裂缝产生的部位，正确鉴别裂缝的性质及种类，分析产生的原因，然后针对不同种类的裂缝，采取相应补救措施。对保温层以下基层结构引起的结构性裂缝的处理，分为需要进行结构加固处理的裂缝与不需要结构加固处理仅需裂缝加固处理两种。
需要进行结构加固处理的裂缝，应将保温层沿裂缝处各向两边延伸20厘米～50厘米截掉,直至水泥或砌体基层，清理去除杂质，让裂缝完全暴露，然后依据有关部门对加固的要求进行加固处理，待确认处理合格后，用相应的材料将保温层修复完好。
框架梁柱与填充墙之间，以及窗角45度斜裂缝等不需要进行结构加固处理的裂缝，处理方法及步骤为：暴露基层裂缝是将保温层沿裂缝处向两边延伸20厘米～50厘米截掉，直至水泥或砌体基层，清除杂质，让裂缝完全暴露。裂缝加固处理是对1毫米以上的裂缝，沿缝开凿V型槽，槽宽和槽深视现场情况而定。在清理好的槽内，填嵌上海岩艺涂装科技有限公司生产的“天补”牌TB-998补缝胶泥，待补缝胶泥表干后，再用“天补”牌TB-999抗裂防水胶滚涂暴露的基层，随即铺设抗裂加强布，将加强布铺设平整后，再在加强布上滚涂或批刮“天补”牌TB-999抗裂防水胶。对1毫米以内的裂缝，可在完全暴露的基层裂缝上直接滚涂上述抗裂防水胶，随即铺设抗裂加强布，在铺设平整的抗裂加强布上，再次滚涂或批刮抗裂防水胶，使其与抗裂加强布形成高拉伸强度、高柔韧抗裂涂层，对裂缝进行加固处理。
修复保温系统时应根据被截掉的保温层的宽度、长度，裁剪好聚苯板修复保温系统，待加固处理层实干后，用粘贴砂浆将裁好的聚苯板粘贴好，然后用具有很好柔韧性的抹面砂浆中夹网格布将裁掉的部位修复平整。对保温层缺陷引起的裂缝(板缝变形、收缩引起的裂缝)，找出板缝开裂大于1毫米部位，将上述裂缝进行局部修补。具体方法是沿板裂缝开槽至水泥沙浆基层，槽宽约1.2厘米左右，将槽内清理干净，并沿槽两侧各5厘米处去除网格布表面保护层或松动物浮灰等，在槽内注入深约二分之一的现场发泡硬质聚氨酯，待发泡后修理平整，或在槽内嵌入1.4倍聚苯板圆棒,在未平整的槽内嵌入天补补缝胶泥至平整为准。沿槽批刮一遍“天补”牌抗裂抗水胶，并随即嵌入抗裂加强布，与缝侧搭接不小于4厘米，之后再批刮一遍“天补”牌TB-999抗裂抗水胶以覆盖住抗裂加强布为准，以形成高拉伸强度高柔韧的复合涂层。对板缝开裂小
