温湿度计校准作业指导书(参照模板)

温湿度计期间核查作业指导书
1 检查目的
为使温湿度计正常运行，确保检验数据的准确、可靠，特制定本方法。

2 适用范围
适用于本实验室内部的TES1336A、HTC-1、毛发湿度计的期间核查。

3 检查方法：
3.1 饱和盐溶液溶解分析纯以上级的过量溴化钠于水中，形成饱和盐溶液，装于干燥器或密封容量中。

3.2 插入/放置玻璃温度计及湿度计于其中，或者将探头置于密封盐溶液上方，静置过夜。

3.3以水银玻璃湿度计校正温湿度计上的温度，盐溶液湿度来校正温湿度计上湿度。

饱和溴化钠溶液相对湿度如下：
5℃：63.51±0.70PH 10℃：62.15±0.60PH 15℃：60.68±0.51PH 20℃：59.14±0.44PH 25℃：57.57±0.40PH 30℃：56.03±0.38PH
4 评定依据
参照JJG 205-2005机械式温湿度检定规程。

技术要求如下：
相对湿度：≤5% PH 温度：≤2.0℃
5 期间核查周期
期间核查周期为6个月。

6 期间核查结果处理
对以上检查结果，应填写“仪器设备期间核查记录”，于年底统一归档。

在期间核查过程中若发现仪器工作不正常或评定指标未能达到规定要求，应及时通知设备管理员，由设备管理员组织有关人员确定，并组织维修或送检，维修后的仪器经检查或检定达到技术性能要求后方能投入使用。

温湿度计校正作业指导书一、引言温湿度计被广泛应用于各个领域，包括气象、农业、工业等。

准确的温湿度测量对于这些领域的研究和生产至关重要。

为确保温湿度计的准确性，定期进行校正是必要的。

本文档作为温湿度计校正作业的指导书，旨在帮助用户正确进行温湿度计校正操作。

二、校正前准备1.选购合适的校正设备：选择符合实际需求的温湿度校正设备，确保其精度和稳定性。

2.确保工作环境稳定：警报系统和其他外部干扰应该在校正过程中被关闭，确保校正环境的稳定性。

3.查看温湿度计的使用说明书：仔细阅读和理解温湿度计的使用说明书，并了解所需校正参数的范围和准确性要求。

三、校正步骤1.稳定温湿度计：将温湿度计放置在一个稳定的环境中，等待其读数稳定。

建议等待至少30分钟。

2.校正温度：将校正设备的温度探头置于温湿度计的探头附近。

等待温度读数稳定后，记录下温度值。

3.校正湿度：将校正设备的湿度探头置于温湿度计的探头附近。

等待湿度读数稳定后，记录下湿度值。

4.比较和修正：将温湿度计的读数与校正设备的读数进行比较。

如果温湿度计的读数偏差较大，根据温湿度计的使用说明书进行相应的修正。

5.重复校正：根据需要，可以重复以上步骤，直到温湿度计的读数和校正设备的读数基本一致。

四、校正记录在校正过程中，应当记录所采取的措施和测量结果。

校正记录应该包括以下内容：1.校正日期和时间；2.校正设备的型号和序列号；3.温湿度计的型号和序列号；4.校正环境的温度和湿度范围；5.校正设备的温度和湿度读数；6.温湿度计的温度和湿度读数。

校正记录的保存应妥善保管，以备将来参考。

五、校正周期温湿度计的校正周期应根据其使用环境和所需准确性来确定。

一般建议在关键环境下，每年进行一次校正。

对于特殊要求的环境，建议缩短校正周期。

六、校正后验证在完成校正后，应进行校正后验证，以确保温湿度计的准确性得到了改善。

方法如下：1.稳定温湿度计：将温湿度计放置在一个稳定的环境中，等待其读数稳定。

机械式温湿度计内部校准作业指导书对应的流程/规范1. 目的规范机械式温湿度计的内校作业, 使校验工作有据可依, 确保仪器正常运行及校验结果的准确性。

特制定本作业指导书。

2. 概述适用于测量范围在5℃-50℃、30%-95%RH的机械式温湿度计、湿度计的内校作业。

3. 术语4. 操作说明4.1使用标准件：标准温湿度表配套设备：恒定湿热试验箱4.2校验环境:温度: 24±2℃；湿度：40±20%RH；4.3校验周期：每年1次4.4校验步骤:4.4.1校验前4.4.1.1确认标准件外校日期是否在有效期范围内；4.4.1.2确认校验环境是否符合要求。

4.4.2外观检查：4.4.2.1温湿度计外型结构应完好、无明显机械损伤，表面应无划痕和锈蚀。

使用中的温湿度计可放宽要求，应无影响仪器计量性能的外观缺陷；4.4.2.2温湿度计上应标有制造厂名、型号、出厂编号及计量器具制造许可证标志和编号；4.4.2.3指针式温湿度计和干湿表的其他要求：4.4.2.3.1刻度板位置应正确而不偏斜,刻度线应清晰均匀；4.4.2.3.2湿度刻度范围应不小于30%RH-95%RH，最小刻度应不大于2%RH，并能保证可读数至1%RH。

每整10%RH或20%RH刻线标以相应的数字，且刻线长度为最长；4.4.2.3.3温度刻度范围应不小于10℃-40℃，最小刻度应不大于1℃，并能保证可读数至0.5℃。

每整10℃刻线标以相应的数字，且刻线长度为最长。

4.4.2.4记录式温湿度计的其他要求：4.4.2.4.1温湿度记录范围:湿度不小于30%RH-95%RH,温度不小于10℃-40℃；4.4.2.4.2湿度最小分度值不大于2%RH，并能保证可读数至1%RH。

温度最小分度值不大于1℃，并能保证可读数至0.5℃。

4.4.3温度误差校准：4.4.3.1将标准温湿度表置于恒定湿热试验箱的中心位置,被检仪器置于标准温湿度表的前后左右位置；4.4.3.2温度示值误差校准：4.4.3.2.1温度校准点:15℃、20℃、30℃；4.4.3.2.2试验箱温度达到设定值后，应再稳定30分钟后开始读数，先读标准器，后读被检仪器，间隔5分钟后重复读数一次。

1. 目的1.1. 保证温湿度计的有效使用，确保产品实现过程的质量。

2. 适用范围2.1. 适用于公司内部校正的温湿度计3. 职责3.1品管部计量管理人员负责计量仪器的校准工作。

3.2相关使用部门配合计量管理人员进行校准工作。

4. 作业流程4.1. 校准项目及要求﹕表14.2. 校准条件与设备：4.2.1校准条件环境温度:15~25℃范围内,温度波动不超过±3℃/6h﹔湿度:不大于75%RH﹔.4.2.2校准用标准器：经校准机构校准的温湿度计4.3校准过程:4.3.1外观﹕采用目视观测。

外型结构完好,无明显机械机械损伤,表面无划痕和锈蚀,无影响计量性能的缺陷。

4.3.2标志﹕有制造厂名,规格型号等。

4.4温湿度示值误差4.4.1将需要校正温湿度计整齐的摆放在桌面上，打开空调，将温度分别设为40℃30℃、20℃、10℃，分别待温度稳定30分钟后读数，以后每隔5min读一次,重复读三次,取平均值.4.4.2结果计算: 应符合表1要求温度计算公式：T平均=T1+T2+T3/3温度示值误差△T=T平均-T标准式中: △T----温湿度计的示值误差; ℃T平均----温湿度计测定的温度平均值; ℃T标准----已校准装置的温度值;℃相对湿度计算公式与温度计算公式类同，将相应的单位与字符替代即可。

5. 调整和检测5.1根据校对结果，实际记录时各表的变化情况，将与相差的数值记录，以后每次测定时将通过加减该数值校正。

6. 支持性文件6.1. XXX-QP-ZJ001 《监视和测量装置控制程序文件》7. 质量记录7.1. XXX-QR-ZJ014 《监视和测量装置校正记录》。

手持式温湿度计操作保养作业指导书对应的流程/规范文件名称文件编码监视与测量装置控制流程测量仪器/量具管理规范1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精确度、精密度在受控状态；以及延长仪器/量具使用周期，特制定本作业指导书。

2. 概述适用于我司AS847手持式温湿度计的操作使用。

3. 术语名称定义计量管理员按校验频率进行内校或外校。

测试员按要求使用仪器,对仪器进行日点检、月保养。

4. 操作说明4.1使用前：首先检查手持式温湿度计是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须送品质部-测试中心外校后再进行使用）。

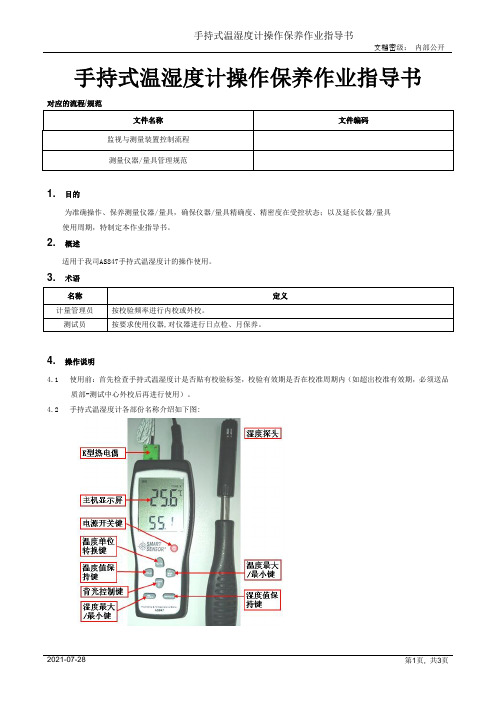

4.2手持式温湿度计各部份名称介绍如下图:4.3操作说明:4.3.1打开电池门并正确装上电池；4.3.2按“电源开关键”开机进入测量状态；4.3.3温度单位转换：按“℃/℉键即可进行华氏度和摄氏度的转换（开机默认为℃）；4.3.4温度最大及最小值测量：按“T MAX MIN”键一次，则会进行测量当前最大值的读取，再按一次“T MAX MIN”键，会进行当前测量最小值的读取，并将该值锁定，断续按下此键，则返回正常测量状态；4.3.5湿度最大及最小测量：按下“PH MAX MIN”键一次，则会进行当前测量最大值的读取，再按一次“RH MAX MIN”键，会进行当前测量最小值的读取，并将该值锁定，继续按下此键，则返回正常湿度值；4.3.6数据保持：正常测量状态中，按“T HOLD”键可锁定当前温度值，按“RH HOLD”键则何锁定当前湿度值；4.3.7K型热电偶测量：当接上K型热电偶时，LCD即显示有“TYPE K”字样提示进入宽温度测量状态，当热电偶拨出侧转换到正常测量状态；4.3.8背光灯选择：按一下“LIGHT”可以打开或关闭LCD背光；4.3.9关机：无操作10分钟自动关机，或按下“电源开关机”键关机。

4.4操作保养注意事项：4.4.1温度超出测量范围则显示“OL”；4.4.2湿度探头不可放入水中；4.4.3每日检查各功能键是否正常；4.4.4每日检查显示屏显示是否正常；4.4.5清洁仪器表面灰尘、杂物。

文件变更履历表
1.目的:
明确公司内温湿度计的校正方法，确保温湿度计之准确性。

2.适用范围：
本公司温湿度计校正
3.定义:
无
4.工作内容：
4.1校正标准件：
标准温湿度计
4.2 校正环境：
环境温度:15~25℃范围内,温度波动不超过±3℃/6h﹔湿度:不大于70%RH﹔.
4.3校正步骤：
4.3.1外观检验
a、外型结构完好,无明显机械机械损伤,表面无划痕和锈蚀,无影响计量性能的缺陷。

b、标志﹕有制造厂名,规格型号,许可证编号等。

4.3.2 温湿度示值误差
a、测量点为：三个不同的温湿度环境。

b、待校温湿度计与标准温湿度计一起放入校正點之場所，
c．静置1H后，开始读数，先读标准件，再读被检仪器，间隔5min后重复读一次。

取两次读数的算术平均值为标准器和被检仪器的温湿度示值（T B和T/ H B和H）。

d、示值误差：△T =T - T B
温湿度计的温度示值误差不超过：±2.0℃。

c、示值误差：△H =H - H B
温湿度计的湿度示值误差不超过：±5%RH。

4 .3.3校正周期
a、可根据使用的具体情况确定，一般不超过一年。

4.3.4 外观检验，示值误差校准均符合要求则判断合格，否则判断不合格。

5.注意事项：
a、使用完成后必须用干净的无尘布清洁干净，以免水渍，灰尘会损坏仪器表面
6.参考文件：
机械式温湿度计检定规程 JJG205-2005
7.附件及表格:
温湿度计校正记录 TQ-3-147 -01A。

1.0目的
使用人员能正确使用温、湿度计，避免产生测量错误
2.0适用范围
适用本厂使用之温、湿度计
3.0使用方法
3.1 使用前检查温、湿度计的外观完整性，是否在合格有效使用期限内进行使用﹔
3.2 温、湿度表悬挂或水平放置使用﹔
3.3 温、湿度表不能在太阳光直接照射下使用，并避免雨水淋湿﹔
3.4 温、湿度表不能放在通风口及空调风直接出口处使用﹔
3.5 温、湿度表应在指定的范围内使用(例：WHM5型温、湿度表只能在温度-20℃~+40℃，相对湿度不超过80%的环境下使用)
3.6 温、湿度表不能在有腐蚀性气体及含油气体存在的环境下使用﹔
3.7 读数方法(WHM5型)
3.7.1 直接从表盘上的刻度读取温、湿度值﹔
3.7.2 最小分格值温度为1℃，湿度为1%RH.
4.0日常保养
4.1随时保持温、湿度计之清洁；
4.2随时保持温、湿度计水杯的水位能浸湿棉布条，每周要清洗水杯一次。

1、范围本作业指导书适用于实验室已检定的温湿度计在有效期之间进行的期间核查工作，以及其他温湿度计的内部比对校准工作，以确定是否符合使用要求。

2、概述利用已检定的温湿度计对其他温湿度计的温度、湿度偏差进行检测、评价。

3、核查项目温度偏差、湿度偏差4、核查步骤4.1标准件美德时JR593温湿度表，***市计量测试检定所。

4.1.1将已外校合格的温湿度计作为标准件，用来比对待校件的准确性;4.1.2标准件外检校准结果：注：以上湿度点为温度在20℃时的值，示值误差符合JJG205-2005机械式温湿度计检定规程第5.2条的要求。

注：温度示值误差符合JJG205-2005机械式温湿度计检定规程第5.1条的要求。

4.2示值误差4.2.1温度示值误差不超过±2.0℃.4.2.2相对湿度示值误差不超过：4.2.2.1 ±5%RH(40%RH-70%RH,20℃);4.2.2.2 ±7%RH(40%RH以下或70%RH以上,20℃)。

4.3待校件外观检查4.3.1待校件各部件完好，无明显损伤，表面无刮痕、锈蚀等。

4.3.2标识完整，无掉落、撕裂。

4.3.3读数、刻度线清晰可辨，指针平直，可灵活转动。

4.4待校件测量比对4.4.1将待校件及标准件放入同一房间，静置2小时后分别读数，先读标准件，再读待校件，间隔30min后重复读数一次。

4.4.2所读实际示值减去1.2条所示的偏差值为本次标准件的示值。

4.4.3取两次读数的算术平均值为标准件和待校件的温度示值（TB 和T）及湿度示值（HB和H），示值误差分别为△T=T-TB ; △H=H-HB（△T与△H分别满足2.1和2.2的要求）。

4.5核查周期机械式温湿度计的核查周期定为6个月。

凡在使用过程中经过修理或示值调整的，均需重新检定。

编制：*** 审核：***温湿度计内部比对校准记录表可编辑word,供参考版！。

温湿度计校准作业指导书1.0目的：保证计量仪器的有效使用，确保产品实现过程的质量。

2.0适用范围；本公司所有温湿度计。

3.0校准依据：3.1 CSB/QP-13《检测设备管理程序》3.2 JJG205-2005《机械式温湿度计检定规程》3.3 GB/T11605-2005《湿度测量方法》3.4 GB6999-1986《环境试验用相对湿度查算表》3.5 JJF1059-1999《测量不确定度评定与表示》4.0职责：4.1品管部计量管理人员负责计量仪器的校准工作。

4.2相关使用部门配合计量管理人员进行校准工作。

5.0校准方法：5.1校准项目及要求?序号项目指标要求1 外观符合要求2 温度示值误差±2℃3 相对湿度示值误差±5?RH4 温度重复性≤0.5℃5 湿度重复性≤2?RH5.2校准条件与设备：5.2.1校准条件环境温度:15~25℃范围内,温度波动不超过±3℃/6h?湿度:不大于75%RH?.5.2.2校准用标准器：恒温鼓风干燥箱1台,0~100℃温度计2只.5.3校准过程:5.3.1外观?采用目视观测。
