mapgis格式与cad格式、shp格式相互转换;图片格式转换为msi

目录一、Mapgis环境设置 (2)二、数据预处理 (2)1、清理工程 (2)2、去地类图斑文件（DLTB.WP）填充属性 (2)3、地类图斑文件（DLTB.WP）提取图斑编号 (3)4、地类图斑文件（DLTB.WP）提取地类符号 (4)5、用ZD.WP或XZQ.WP文件提取“行政区注记” (6)6、用DLJX.WL刷权属界及行政界 (7)7、利用地类图斑文件（DLTB.WP）制作辅助面 (8)三、文件转换 (8)1、合并文件 (8)2、文件转换 (8)四、CAD文件图面整饰 (9)说明： (9)Mapgis数据转Cad详细操作流程拿到mapgis数据后，首先打开查看对方提供的是原始数据还是已经编辑处理过的数据，有的编辑处理较好的数据可以直接进行“文件转换”操作，原始数据需要对数据预处理后再进行“文件转换”。

一、Mapgis环境设置数据预处理前先进行Mapgis环境设置，设置工作目录、矢量字库目录及系统库目录。

工作目录选中要编辑的数据文件夹，矢量字库选中“C LIB”，系统库选“SLIB”.二、数据预处理1、清理工程在输入编辑窗口中直接打开工程，把工程里转Cad时不需要的文件删掉，包括：CLKZD.WT、DGX.WL、GCZJD.WT、JBNTBHPK.WP、JBNTBHTB.WP、JZD.WT、JZKZD.WT、JZX.WL、KFYQ.WP、PDT.WP、XZQJX.WL、ZJ.WT。

左侧栏空白处右键保存工程。

2、去地类图斑文件（DLTB.WP）填充属性一般数据库导出的DLTB.WP文件，面属性都进行了填充，这会导致“复位窗口”时由于数据量过大刷屏速度很慢，为了加快显示速度，把DLTB.WP的填充属性去掉。

操作如下：①勾选DLTB.WP，菜单“区编辑”─统改参数─统改区参数勾选“填充颜色”“填充图案”“透明输出”，参数分别为9、0、透明。

②确定，保存3、地类图斑文件（DLTB.WP）提取图斑编号①勾选DLTB.WP，菜单“区编辑”─自动区标注，在弹出的对话框中“字段选择”选“TBBH”，确定。

MapGIS数据和ArcGIS数据的相互转换引言概述：MapGIS和ArcGIS是两种常用的地理信息系统软件，它们在地理数据的处理和分析方面都具有重要的作用。

然而，由于两者使用的数据格式不同，有时需要进行数据的相互转换。

本文将详细介绍MapGIS数据和ArcGIS数据的相互转换方法，包括数据格式的转换、坐标系的转换以及属性数据的转换等。

一、数据格式的转换1.1 MapGIS数据转换为ArcGIS数据MapGIS使用的数据格式为SHP格式，而ArcGIS使用的数据格式为GDB格式。

要将MapGIS数据转换为ArcGIS数据，可以使用ArcGIS软件自带的工具进行转换。

具体步骤如下：1.1.1 打开ArcGIS软件，并创建一个新的GDB数据库。

1.1.2 在ArcGIS中选择“文件”菜单下的“导入”选项，然后选择“SHP文件”。

1.1.3 在弹出的对话框中选择要导入的MapGIS数据文件，并指定导入后的文件名和路径。

1.1.4 点击“确定”按钮，等待数据导入完成。

1.2 ArcGIS数据转换为MapGIS数据要将ArcGIS数据转换为MapGIS数据，可以使用MapGIS软件自带的工具进行转换。

具体步骤如下：1.2.1 打开MapGIS软件，并创建一个新的工程。

1.2.2 在MapGIS中选择“文件”菜单下的“导入”选项，然后选择“GDB文件”。

1.2.3 在弹出的对话框中选择要导入的ArcGIS数据文件，并指定导入后的文件名和路径。

1.2.4 点击“确定”按钮，等待数据导入完成。

1.3 数据格式转换注意事项在进行数据格式转换时，需要注意以下几点：1.3.1 确保MapGIS和ArcGIS软件版本的兼容性，以避免数据转换过程中出现错误。

1.3.2 在进行数据导入时，要注意数据的完整性和准确性，避免数据丢失或错误。

1.3.3 在导入数据后，需要对转换后的数据进行验证和检查，确保数据的正确性和一致性。

二、坐标系的转换2.1 MapGIS坐标系转换为ArcGIS坐标系MapGIS和ArcGIS使用的坐标系不同，需要进行坐标系的转换。

arcgis、mapgis之间的数据转换在做项目的时候，经常会在各个软件之间互相交互数据，各个软件有自己的优缺点，有自己的文件的数据格式和类型。

现将CAD/MAPGIS/ARCGIS之间的转换简要介绍下：首先，MapGIS符合国人的应用习惯和集成某些常用制图标准，比如在制作图框时，在MapGIS的“实用服务”模块下的“投影变换”系统中的“系列标准图框”就可以直接生成不同比例尺、标准图幅和非标准图幅的图框，如下图：MapGIS的标准数据格式主要有点(wt)、线(wl)、面(wp)3种类型，软件本身提供的数据交换格式有点(wat)、线(wa1)、面(wap)，它们都是ASCII码的明码文件。

而ArcGIS是美国环境系统研究所(ESRI)开发的一款GIS软件，是国内GIS行业常用的软件，它对空间数据的支持较强，数据格式主要有Shape、Coverage、Geodatabase和E00。

CAD主要是DWG和DXF,幸好在MapGIS 软件的文件转换模块中，提供了对dxf、mif、E00、shape等文件的输入输出功能。

实现了不同软件文件之间的交换。

GIS软件在组织数据的时候一般都是按点、线、面分类，这一点MAPGIS和arcGIS是一样的，所以我们在转换数据的时候要分别按点、线、面转换，对于“点”要素来讲，分“注释型”点和“图元型”点，前者从mapgis到arcgis本人觉得通过坐标点生成点，然后赋属性和采用“E00”方式转换的结果比较满意，除了符号参数不一样以外，图形和属性都完整且定位准确。

只是“E00”方式转换得到的Coverage格式里的anotation文件需转到Geodatebase里，变成Geodatebase的anotation才能编辑，后者则直接输入shape文件，但是如果属性字段中包含有中文，还需单独导出属性进行替换原先随shape导出的属性。

“线”和“面”要素从mapgis到arcgis相比“点”来讲就简单多了，直接由mapgis“文件转换”模块导出shape 文件，然后单独导出属性，进行替换，再进行拓扑修复（repair geometry）就ok了，。

一、如何将mapgis的图形插到word、excel、PowerPoint中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

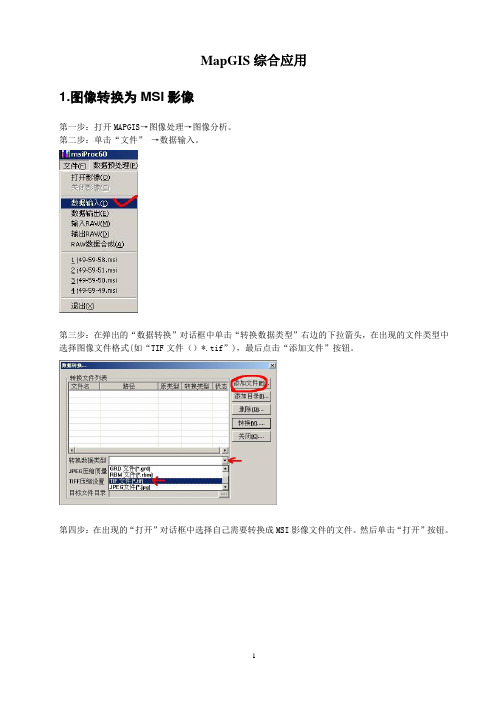

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

太原科技２００９年第８期TAIYUANS CI-TECHMAPGIS 和AutoCAD文件格式及相互数据的转换张亚仙文章编号：1006－4877（2009）08－0075－03（山西省第三地质工程勘查院，山西晋中030600）摘要：详细介绍了MAPGIS 和AutoCAD 的数据特点、数据转换方法及转换过程中要注意的问题。

MAPGIS 是一款国产GIS 软件，已经从4.0，5.0，5.32，6.0，6.5发展到目前的7.0版本；AutoCAD （Auto Computer Aided Design ），是美国Autodesk 公司1982年推出的一种通用的微机辅助绘图和设计软件包。

关键词：MAPGIS ；AutoCAD ；数据转换中图分类号：P208文献标志码：A收稿日期：2009－06－14；修回日期：2009－07－20作者简介：张亚仙（1974-），女，山西清徐人。

1995年7月毕业于黄河水利学校，助理工程师。

MAPGIS 是中国地质大学（武汉）信息工程学院研制开发的地理信息系统基础软件[1]，具备完善的数据采集、处理、输出、建库、检索、分析等功能。

其中，数据采集手段包括了数字化、矢量化、GPS 输入、电子平板测图、开放式数据转换等；数据处理包括编辑、自动拓扑处理、投影、变换、误差校正、图框生成、图例符号整饰、图像镶嵌配准等功能。

AutoCAD 是由美国Autodesk 公司在20世纪80年代初为微机上应用CAD 技术而开发的绘图程序软件包[2]，市场占有率居世界第一。

经过不断地完善，它已具有图形绘制功能和数据交换能力，支持多种操作平台，具有通用性、易用性，适用于各类用户，其已经成为国际上广为流行的绘图工具，主要应用于测绘、航空、机械、电子、建筑等方面。

１ＭＡＰＧＩＳ和ＡｕｔｏＣＡＤ文件格式1.1MAPGIS 文件格式MAPGIS 把地图数据根据基本形状分为3类：点数据、线数据和区数据。

文件的基本类型也分为3类：点文件（*.WT ）、线文件（*.WL ）和区文件（*.WP ）。

Mapgis/CAD文件相互转换文件转换一：Mapgis操作1 文件转换1.1 Mapgis转CADA、打开Mapgis主菜单，点击图形处理（如图）B、点击文件转换，会看到文件转换程序如下：C、点击主菜单中的文件，分别将索要转换文件的“.WT”、“.WL”、“.WP”分别装入。

如装入“.WT”点文件，单击文件——单击装入点——在对话框中选取相应文件（一次只能装入一个文件）——单击打开，这样文件就装入好了。

D、单击输出，在下拉列表中选择输出方式（Gis数据方式输出Dxf、部分图形输出Dxf、全部图形输出Dxf）E、如选全部图形输出Dxf，单击全部图形输出Dxf，会先后弹出三个对话框、它们分别是线文件对话框、点文件对话框、区文件对话框，然后选取相应的文件点确定（选中的文件以蓝色表示）F、三种类型的文件选完之后会弹出如下对话框：选择好文件所在位置，填写好文件名称，点击确定后会弹出三个如下对话框：点击确定，到此Mapgis转CAD工作结束。

1.2 CAD转MapgisA、打开Mapgis主菜单，点击图形处理（如图）B、点击文件转换，会看到文件转换程序如下：C、在主菜单中点击输入——点击装入DXF，然后弹出如下对话框：找到所要转换的文件，点击确定，弹出如下对话框：选择不输出的图层（如果没有不输出的图层，就不用选择），点击OK,等待实体处理完毕。

D、在主菜单中点击文件a)点击存入点，选择好位置，键入文件名b)点击存入线，选择好位置，键入文件名c)点击存入区，选择好位置，键入文件名E、将所存好的文件加载到工程中：在Mpgis的工作台的空白处单击右键（如上图），单击添加项目，在对话框中选择相应文件（可以多选），点击打开，这样文件就加载好了。

到此文件转化结束。

文件转换二：MAPGIS文件转换为AutoCAD文件的具体操作下面具体谈谈数据在MAPGLS系统中数字化地形图一般由三部分组成，好一个图形由线文件（*WL）、点文件（*WT）和区文件（*WP）组成；而AutoCAD中样图文件一般由一个文件构成，即线、点和区等都由*DWG表示。

将MapGis格式文件转换成shp格式文件并在ArcMap中能正确显示的详细说明1 所使用的软件Map2Shp 7.0版本（软件狗980元）MapGis6.7版本（破解版）ArcMap10.6版本（破解版）2 转换前的准备①将原文件备份②将原文件中的符号库文件（即slib文件）拷贝到Mapgis6.7的子文件中③新建文件3 开始转换软件狗安装好后打开Map2Shp 7.0，具体操作如下：①这里我们先将所有需转换文件都选中，点击选择目录，勾选需转换的文件所在文件夹的位置，点击确定，（注：通常选择目录时会有一些点、线、面文件漏选，因此建议点击添加文件，将所有需转换文件手动添加，点击添加文件至MPJ类型文件所在目录，这里我们在右下角的文件类型中选择MapGis图层文件，目的是显示所有的点、线、面文件，然后全部选中，点击打开）然后点击高级转换——选择空间参考输出方式——系统库目录选择至我们之前拷贝到Mapgis6.7中的符号库文件，图元参数输出方式选择图元参数信息保存为Arcview 3图例文件（*.avl）——文件分离选择点文件转换时，子图与注记对象分别保存——自定义输出设置，点击完成，这时我们会发现有一些文件转换失败，记录好这些转换失败文件的文件名，进行下一步处理：②打开Mapgis6.7选择输入编辑，关掉自动打开的编辑器，在左上角找到打开工程或文件的命令图标，添加刚刚转换失败的文件，点击设置——参数设置——勾选数据压缩存盘，点击确定，接着按照文件的文件类型分别保存，将所转换失败的文件处理后重复操作①，确保所有文件均能正确转换。

③将所有需转换文件均分别转换并保存后打开ArcMap10.6，添加转换完成的shp文件，为了能让显示数据（包括坐标，经纬度，文字，线图形等）与实际数据一致这里需要对图像进一步处理：（以下均在ArcMap10.6中操作）图像缩放：右键空白区域点击自定义——命令—编辑器—比例（手动拖拽图标至命令栏）然后点击编辑器——开始编辑即可使用。

MapGIS数据和SHP数据相互转换1.MapGIS数据转换成SHP数据MapGIS的数据的转换需要借助MapGIS6.7或其他版本的软件进行转换，有时可以直接转好，而有时需要借助FME软件才能保证属性不会丢失。

以下介绍三种转换方法：1.1将MapGIS数据直接转换成SHP数据以区文件为例做转换，点、线转换同面转换。

1.1.1读取图件打开MAPGIS主菜单，选择【图形处理】模块下的【文件转换】，选择【文件】菜单下的装入区（WP），在窗口上右击选择【复位窗口】，即可看到读出的图件。

1.1.2压缩存盘通过【选择】菜单下的【压缩存盘】，将压缩存盘前打勾，进行转换时保持【压缩存盘】前打勾的状态。

1.1.3换名存区通过【文件】菜单下【换名存区】，将文件保存，保存后【文件】菜单下【关闭文件】，再窗口上点右键【清空窗口】。

1.1.4读取换名存区后文件再次打开【图形处理】模块下的【文件转换】，选择【文件】菜单下的【装入区】，打开换名存盘后的区文件，在窗口上右击选择【复位窗口】，即可看到读出的图件。

1.1.5输出转换通过点击【输出】菜单下的【输出SHAPE文件】，另存文件名后可在指定的目录下存储SHP文件。

保存后【文件】菜单下【关闭文件】，再窗口上点右键【清空窗口】。

1.1.6备注（1）转SHP前在MAPGIS平台打开输入编辑模块，打开需要处理的文件，设当前文件为当前编辑状态。

区编辑菜单—修改属性—编辑区属性结构，查看所有字段名称长度大于10个字符的，修改字段名称，确保在10个字符以内（因为SHP文件的字段名最长为10个字符），修改后保存文件。

Win7系统打开【编辑区属性结构】时可能会遇到无法编辑的情况，关掉所有mapgis相关的程序，打开任务管理器，找到进程里面的“taskhost.exe”，结束该进程，再重新打开就可编辑了。

（2）如MAPGIS数据转成SHP文件后属性错乱，可能是因为没有压缩保存工程。

压缩后备份文件和原文件应大小一致。

Mapgis矢量化流程1、将图象转换成msi格式（1）打开Mapgis，选择图象处理—图象分析，然后选择文件—数据输入，出现数据转换对话框（2）可转换数据类型为JPEG，TIF，RBM，GRD，DOM，BMP文件，要提前将图件转换成以上格式（3）选择转换数据类型—添加文件—选择目标文件目录—点击转换，待显示“操作成功完成”后，关闭2、校正图象（1）图象处理—图象分析—文件—打开影像，打开之前生成的msi文件（2）镶嵌融合—控制点浏览，镶嵌融合—删除所有控制点，将无用控制点删除，镶嵌融合—添加控制点，在图像上选择控制点位置，位置越准确越好（F5放大，F6缩小），确定好控制点位置后，敲空格，输入坐标，点确定，控制点至少要4个才能较准确的控制整个坐标。

（3）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件如果图幅有固定图幅号可以自动生成图框进行校准，如下：（1）实用服务—投影变换—系列标准图框—根据图幅号生成图框，然后根据需要进行设置，确定后自动生成图框，文件—另存为，存在自己方便的地方（2）镶嵌融合—打开参照文件，分别打开图框的点文件、线文件、区文件，镶嵌融合—控制点浏览，可以看到图像上的控制点，镶嵌融合—删除所有控制点，将无用控制点删除（3）对比校正，镶嵌融合—添加控制点，选择图象上某一位置（F5放大，F6缩小），敲空格确定，再点击图框上同一位置，敲空格，点击确定，查看残差，残差越小越好（4）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件3、矢量化（1）图形处理—输入编辑，一直点确定，出现工作区之后，在左侧区域右击，选添加项目，将校正好的msi文件添加到工作区，点击“1:1”图象会在右侧区域显示（如果选择了自动生成图框，也要把图框的点文件、线文件、区文件添加进去）（2）线文件，在左侧区域右击，选择新建线，修改文件名和存储路径，在线编辑中选择“输入线”（或使用线编辑工具条），进行线矢量化，删除、更改等操作都在线编辑中快捷键：F5放大、F6移动、F7缩小、F9撤销前段线、F11换另一边线头、F12捕捉线头线尾（3）点文件，在左侧区域右击，选择新建点，修改文件名和存储路径，在点编辑中选择“输入点图元”（或使用点编辑工具条），选择输入类型（注释、子图、圆、弧等），修改合适的注释高度、宽度、间隔、角度、颜色等，点击确定，输入点图元，删除、更改等操作都在点编辑中（4）区文件，在左侧区域右击，选择新建区，修改文件名和存储路径，区编辑之前需要用线将要编辑的区域围起来，注意一定要是闭合的曲线（Ctrl+右键自动闭合），之后选择区编辑中的“线工作区提取弧”，刚才画出来的闭合曲线会变颜色，然后区编辑—输入区，在闭合区域单击，选择填充颜色、填充图案，然后点击确定，其余各项操作均在区编辑中（5）矢量化完毕后，保存工程和项目。
