Surfer图件转换MapGIS图件格式的方法
潘北斗
【期刊名称】《中国西部科技》
【年(卷),期】2014(000)012
【摘要】随着计算机软件的不断发展,在地质与地球物理工作中应用越发广泛,计算机绘图显得尤为重要。
在实际地质工作中,为了提高制图质量和效率就需要结合使用多种软件,由于地质成果提交要求图形文件格式统一,所以就涉及到软件相互转换的问题。
针对Surfer8.0和Mapgis6.7这两版本的软件,文章总结了三种Surfer图件转换成Mapgis格式图件的方法和步骤,针对转换过程存在的一些问题进行归纳并提出了相应的解决办法。
【总页数】4页(P17-20)
【作者】潘北斗
【作者单位】中国冶金地质总局第一地质勘查院,河北三河 065201
【正文语种】中文
【相关文献】
1.Surfer图件转换成MapGIS图件的方法 [J], 刘宜;周浩
2.Surfer图件转换成MapGIS图件的方法 [J], 刘宜;周浩
3.Oasis montaj 图件与 MapGIS 图件的转换方法 [J], 段建良;邵拥军;罗卫;孙宁;魏红军
4.Surfer 转 MapGIS 格式图件技术探讨 [J], 刘占兴;鹿芳;郭有刚
5.AutoCAD格式图件转换为MapGIS格式图件的方法 [J], 张旭
因版权原因,仅展示原文概要,查看原文内容请购买。
1、Surfer软件与遥感,GIS软件之间格式的转换步骤:surfer软件,单击Open菜单,选择Radial Basis Function.grd文件单击File菜单,选择save as , 观察其surfer能转换的不同格式,如下列图所示:2、与Envi,Erdas软件之间格式的转换步骤:在ENVI软件格式的转换在Erdas软件翻开,必须借助Envi软件的转换在ENVI4.0软件中翻开该转换后的Radial Basis Function.ers文件,如下列图3.1所示:图3.1在ENVI4.0软件中进展格式转换,点击File→Save File as→ERDAS IMAGINE,如图4.1所示:图4.1设置参数和输出路径,如图5.1所示:图5.1在ERADAS中翻开该文件,如图6.1所示:图6.13、ArcMap格式的转换上述在ERDAS翻开成功的数据,可以直接加载到ArcMap中surfer的栅格图和其他GIS软件栅格图的转换〔1〕在ArcGIS中,选择arctoolbox—>conversion tools —>From Raster —> Raster to ASCII把Arcgis的grid数据输出为ASCII码格式;……surfer的grid文件格式为:DSAAncols nrowsxmin xmaxymin ymaxzmin zmaxz11 z21 z31…〔2〕利用记事本翻开Arcgis的ASCII文件编辑,将头文件修改为surfer grid的头文件,具体步骤:在第一行插入DSAA;在第二行输入列数和行数;在第三行输入x的最小和最大值。
Xmin=Xllcorner,Xmax=Xmin+〔cellsize*〔Ncols-1〕〕;在第四行输入y的最小和最大值。
Ymin=Yllcorner,Ymax=Ymin+〔cellsize*〔Nrows-1〕〕;在第五行输入z的最小和最大值。
Surfer图件转换成MapGIS图件的方法刘宜;周浩【摘要】There are always some deviations in the conversion process of Surfer picture format to Mapgis picture format with different softwares. In order to convert the graphics more accurately, less biased from the Surfer into MapGIS, this conversion process need a complex process. Here is a method to solve this problem, and enhance the effectiveness and efficiency of MapGIS map production.%将Surfer的图件转换成MapGIS图件,由于不同的软件在转换过程中总有一些偏差,为了使转换出的图形更精确、更少有人为偏见,因此转换过程是一个比较复杂的过程.这里介绍其中一种方法来解决这个问题,以提高MapGIS图件的制作效果和效率.【期刊名称】《矿产勘查》【年(卷),期】2011(002)005【总页数】4页(P612-615)【关键词】Surfer;MapGIS;图件转换【作者】刘宜;周浩【作者单位】中色地科矿产勘查股份有限公司,北京 100012;中色地科矿产勘查股份有限公司,北京 100012【正文语种】中文【中图分类】P623.60 前言在地质与地球物理研究工作中,为开展多学科、多途径的地质学科综合研究,大多都要运用地质图来表达其研究成果。
计算机的制图软件多种多样,各种软件都有自己特有的优点,比如Surfer软件处理功能强大,占用资源较小,实用性强,图形颜色比较鲜艳,广泛用于物化探资料处理及图件制作。
把谷歌地球的kml(kmz)文件转成mapgis的点、线文件1.在谷歌地球里另存kml或kmz文件:选择要保存的文件-文件-保存-将位置另存为(或者按ctrl+S)。
2.打开global mapper,选择-打开数据文件。
再选择打开要转换的kml(kmz)文件。
另存为GPX格式文件。
步骤:file-export-export vector format,在其中选择gpx 格式。
后面都点ok,生成gpx文件。
注:有些版本的global mapper文件在file里面直接有export vector format。
3.打开mapsource软件,打开或直接拖入gpx文件。
在全选这些点(线)文件,点save as,保存类型选dxf,点保存。
在弹出的对话栏里去掉create symbols to contain waypoint,route and track details前面的勾,点ok。
生成dxf文件4.把dxf文件转成mapgis的wt或wl文件:打开mapgis-图像处理-文件转换,在弹出图框的工具栏里选I输入-装入DXF,选择要转换的dxf文件。
然后选择不转出的图层,点ok。
点文件-存点-弹出的对话框里点确定-保存。
生成wt文件。
5.对wt(wl)文件进行投影变换:实用服务-投影变换-打开wt(wl)文件,选择P投影变换-D工作区直接投影变换,点击选择文件,去掉转换过程中使用文件中的TIC点(为什么问侯博)。
对其中的当前投影,目的投影,地图参数,依次进行设置,最后点开始转换。
步骤如下:(当前投影)(目的投影)地图参数好像不怎么需要设置。
然后点开始转换。
在点确定,最后保存文件、关闭。
得到投影变换好的wt(wl)文件,直接添加到mapgis的工程文件了。
添加时可能会提示什么不符之类的,点确定或是就可以了。
Surfer和MapGIS间的数据交换
何门贵;陈明
【期刊名称】《地质与勘探》
【年(卷),期】2004()z1
【摘要】Suffer专业制图软件包拥有一套完善的从原始数据到2D、3D图件的解决方案,而MapGIS地理信息系统拥有强大的图形编辑和打印输出子系统.利用两者之间的优势,相互结合,能够快速获得理想的成果图件.
【总页数】3页(P262-264)
【关键词】Suffer;MapGIS;制图;数据交换
【作者】何门贵;陈明
【作者单位】
【正文语种】中文
【中图分类】P628
【相关文献】
1.Surfer图件转换MapGIS图件格式的方法 [J], 潘北斗
2.MapGIS、Surfer数据到CorelDRAW数据的转换技巧 [J], 张璐;周新鹏;靳职斌;史来亮;牛永斌
3.Surfer到MapGIS的等值线图转换 [J], 李锐
4.Surfer 转 MapGIS 格式图件技术探讨 [J], 刘占兴;鹿芳;郭有刚
5.Surfer和MapGIS软件在污染场地地下水调查中的应用 [J], 吴颖慧
因版权原因,仅展示原文概要,查看原文内容请购买。

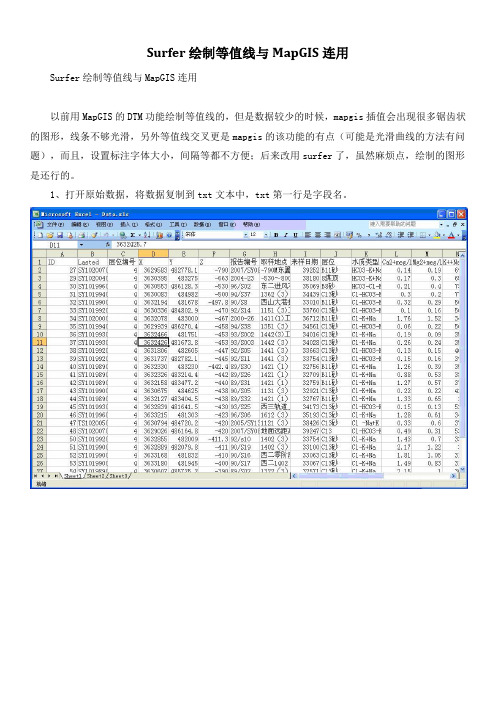

Surfer绘制等值线与MapGIS连用
Surfer绘制等值线与MapGIS连用
以前用MapGIS的DTM功能绘制等值线的,但是数据较少的时候,mapgis插值会出现很多锯齿状的图形,线条不够光滑,另外等值线交叉更是mapgis的该功能的有点(可能是光滑曲线的方法有问题),而且,设置标注字体大小,间隔等都不方便;后来改用surfer了,虽然麻烦点,绘制的图形是还行的。
1、打开原始数据,将数据复制到txt文本中,txt第一行是字段名。
2、打开surfer,菜单|网格|数据|,打开网格化数据的对话框,选择生成X,Y的对应的列,以及生成等值线所需要的字段名,插值方法有很多种,没特殊要求的可以使用默认的克吕格方法,然后|确定|。
3、surfer菜单|地图|等值线图|新建等值线图|,打开刚才生成的Grd文件。
会自动生成等值线图,当然我们可以在surfer中添加比例尺和颜色比例条,但是这样在输出的时候,地图的坐标范围会变化,不是实际地图坐标范围,所以在输出的时候,一定不能有除等值线以外的地图元素。
4、surfer菜单|文件|输出|,选择mif格式(surfer不支持国产软件mapgis,所以通过mapinfo的公开格式mif格式作为转换的中间桥梁),在输出的时候注意输出举行的范围(如图用红色矩形标识
的区域的坐标为实际地图坐标)。
的文件夹,成批转换,并且生成mapgis工程文件。
6、打开mapgis工程文件,对等值线图稍作修改,可以加上等值线所在区域的其他重要地物,这样一幅等值线图就OK了。
坐标转换首先,在mapgis下把msi文件和wl文件转为超图识别的shp和tif格式。
a.打开mapgis→图形处理→文件转换。
在弹出的窗口中点文件→L装入线,将wl格式的线文件装入→O输出→输出SHAPE格式文件,命名保存后关闭窗口,完成线转换。
B.打开mapgis→图象处理→图形分析。
在弹出的窗口中点文件→数据输出,弹出下面窗口选择转换数据类型为.tif,然后添加文件将msi文件转换为tif格式,关闭窗口。
然后,在超图下开始坐标转换。
1.打开超图新建数据源,在新建数据源上右击→属性→投影信息→重新设定投影→经纬坐标系→beijing1954→完成,关闭窗口。
2.在新建数据源上右击→导入数据集→先将tif格式文件导入。
3.点击菜单栏里的工具→标准图幅图框,弹出窗口选择指定图幅号,输入图幅号最后两位用括号括起来,点一步,完成。
4.点击菜单栏里的数据处理→类型转换→CAD数据集转简单数据集,完成。
5.数据处理→配准→新建配准窗口,弹出窗口,在参考图层中选数据集线文件(MarginCADL),完成,弹出窗口。
6.利用工具栏依次在配准图层和参考图层上刺点。
(按顺时针方向,在配准图层上刺点时放大一定倍数尽量在最中心刺点),然后点矩形配准(2个控制点)选择线性配准(至少4个控制点)→计算误差→配准。
7.数据处理→投影变换→转换坐标点,弹出窗口。
查看源坐标系是否为北京54,自定义目标坐标系,点设置→选投影坐标系→选用户自定义投影系→下一步,弹出窗口选择投影方式Gauss-Kruger(高斯-克吕格),地理坐标系选Xi-An1980China,下一步,弹出窗口,在带号里选择用户自定义(此处中央经线为111,水平偏移量在50000前加37),下一步,完成,弹出窗口。
(首先将地形图的四个角坐标换成度(建议在Excel下工作),顺时针依次将经度纬度输入左边,点转换得到X、Y坐标,保存结果)关闭窗口。
8.右击新建数据源→属性→投影信息→重新设定投影→投影坐标系→用户自定义→选择投影方式Gauss-Kruger,地理坐标系选Xi-An1980China,在带号里选择用户自定义(此处中央经线为111,水平偏移量在50000前加37),下一步,完成,关闭窗口。
谈谈Surfer与Mapgis图件转换问题陕西省物化探队冯旭辉西安市幸福师北路7号摘要在物化探绘图工作中,S urfer和Mapgis是两个应用比较广泛的常用软件,两种格式图件相互转换是经常遇到的问题。
本人根据工作中的一点体会,谈谈S urfer和Mapgis图件的相互转换问题。
随着全国战略性矿产远景调查的全面开展和煤碳、石油、天然气等能源矿产勘探步伐的加快,地质工作又迎来了一个繁忙的春天。
在物化探图件绘制中,Surfer和Mapgis是两个应用比较广泛的常用软件。
Surfer是由美国Golden Software公司出品,应用比较简捷方便,可满足一般物化探绘图需要;Mapgis是由武汉中地信息工程有限公司出品的国产软件,内容全面,功能强大,是目前物化探绘图常用软件。
在物化探图件绘制中,两个软件经常用到,常常遇到用Surfer 绘制的图件,要求转换为Mapgis格式,或Mapgis图中某些图元,要应用到Surfer图件中。
一、由Surfer格式转换为Mapgis格式:由Surfer格式转换为Mapgis格式,常用的方法是在Surfer中,用‘文件’菜单中的‘输出’子菜单,将Surfer图件输出为AutoCAD 的DXF(*.dxf)格式(见下图),要主意的是一般情况下,DXF矩形X、Y,与页面矩形X、Y是一致的,并不是图件的实际座标范围(下图左),可将其改为图件的实际座标范围。
如果图件只是由点数据文件、划线文件、网格文件等形成的图件,无手工划的线或增加文字和符号,输出时软件能够自动识别图件的实际座标范围(上图右),对于其它选项,一般取其默认值。
也可以不的把DXF矩形的X、Y改为图件的实际座标范围,在Mapgis中可以通过图形变换解决。
在Surfer 图件输出时,还有一种格式MapInfo交换格式MIF(*.mif),同DXF (*.dxf)格式一样,也可以用,但在使用中发现MIF(*.mif)转换的Mapgis点线文件对应不太好。
ARCGIS和Surfer格⽹⽂件转换⽅法⼀、前⾔Surfer是美国Golden软件公司的产品,⽤户包括矿业、⼯程、医药、地学、⽣物等领域的研究⼈员、⼯程师和科学家,⽬前最⾼版本为8.0,是科技⼯作者特别是地学研究⼈员必备的软件,应⽤极⼴。
Surfer提供的内插⽅法多达12种,Surfer强⼤的插值功能和绘制图件能⼒,已经使它成为⽤来处理XYZ数据⾸选的软件,能迅速地将离散点的测量数据通过插值转换为连续的数据曲⾯,进⼀步绘制等值线图、粘贴图、影像图、地貌晕渲图、⽮量地图、线框图和表⾯图。
Surfer具有简单的数学运算、数据统计、平滑、滤波、微分、积分、傅⽴叶谱分析等多种数据分析功能。
也具有趋势⾯分析、体积和⾯积计算、坡度分析、坡向分析、剖⾯曲率、平⾯曲率和⽔平曲率分析以及剖⾯计算等等三维空间分析。
可以说Surfer是在Win95/98和NT4.0操作系统下最强⼤的、最灵活的和容易使⽤的绘制等值线图及三维⽴体图软件包。
ArcGIS是美国环境系统研究所(ESRI)开发的新⼀代GIS软件,是世界上应⽤⼴泛的GIS软件之⼀,在ArcGIS中继续保持其产品既有的强⼤空间数据管理和分析能⼒外,还全⾯采⽤了⼯业标准的和开放的主流IT技术。
ArcGIS的地统计分析扩展模块(Geostatistical Analyst)、空间分析扩展模块(Spatial Analyst)和三维分析扩展模块(3D Analyst)对开展地学空间分析功能提供了⾮常灵活的⼿段。
栅格数据模型。
不同的数据模型所采⽤的技术和分析⽅法⼤相径庭。
以栅格⽮量数据模型和栅格数据模型。
不同的数据模型所采⽤的技术和分析⽅法⼤相径庭。
地理信息系统的数据模型分两⼤类,即⽮量数据模型和地理信息系统的数据模型分两⼤类,即数据模型为存储结构,地图代数(Map Algebra)为数学基础的空间分析⽅法⾃1980年代后期以来成为地理信息系统技术发展的重要⽅向,并⽇趋成熟。
