新能源汽车动力系统控制器硬件在环测试解决方案相比较传统汽车，新能源电动汽车（包括纯电动汽车与混合动力电动汽车）动力系统增加了电机驱动系统、电池及其管理系统、整车控制器等关键零部件。
如图1所示，为一种常见的插电式混合动力汽车拓扑结构，与传统汽车相比，动力系统复杂程度增加，控制器数量增多，控制器测试的工作量与难度也相应增加。
图1 一种常见的插电式混合动力汽车拓扑结构新能源电动汽车对动力系统的动力性、经济性、制动性、排放性、可靠性等方面都有很高要求，需要对动力系统进行全面的测试，主要包括：动力性测试：最大输出功率最大扭矩加速时间最大爬坡度最高车速经济性测试：燃油消耗率平均燃油消耗量1 / 6电池能量消耗率平均电池能量消耗量制动性测试制动能量回收功能制动加速度制动距离制动时方向稳定性其它测试相关排放物含量安全防护通信故障诊断在传统的电动汽车动力系统测试中，需要使用大功率直流电源、测功机、功率分析仪、电池检测、数据采集等设备，并需要专门的配套实验室。
即使有了测试环境与测试工具，传统的测试方法还存在以下问题：耗费大量电能并产生废旧电池测试过程繁琐，耗费大量人力物力电机、电池等在极端运行环境下有较大的安全风险测试重现性较差，无法进行自动化测试使用硬件在环(HIL)测试方法，结合传统测试方法，将新能源电动汽车动力系统测试分成两个关键步骤：1.各个控制器的HIL测试，包括电池管理系统的HIL测试，电机控制器的HIL测试、整车控制器的HIL测试以及多个控制器的集成HIL测试，经过这个步骤，可以发现各个控制器存在的大部分问题，大幅降低后续大功率测试的风险与成本；2.整车动力系统的联合测试，利用HIL设备与传统测试台架相结合的联合测试台，对整车动力系统进行联合测试，用于验证动力系统的动力性、经济性、制动性、排放性、可靠性等指标，同时，对动力系统的通信、安全防护、故障诊断等进行全面测试。
相比较传统测试方法，联合测试方法可以更早地发现问题，降低风险与成本，使测试更加全面的同时缩短测试周期。
信 息 技 术DOI：10.16661/ki.1672-3791.2018.35.007新能源汽车硬件在环测试系统环境搭建及测试流程综述①陈瑛(江西生物科技职业技术学院机电工程系 江西南昌 330200)摘 要：硬件在环测试系统在新能源汽车电控系统的开发、测试、验证过程中具有重要的地位，基于硬件在环(HIL)测试设备的环境搭建和测试流程是电控系统开发过程中的关键技术环节，通过建立完善的环境搭建和测试流程技术体系，并结合HIL测试的完整实施方案，实现HIL测试的完整测试平台体系建设，对于汽车电控系统的测试具有重要的意义。
关键词：硬件在环 环境搭建 测试流程中图分类号：U467.1 文献标识码：A 文章编号：1672-3791(2018)12(b)-0007-02在新能源汽车的电控系统设计过程中，HIL测试关键技术，它建立了虚拟的试验环境，对控制器进行功能测试、通讯测试、诊断测试。
HIL测试的目的是验证控制器与功能需求匹配性，HIL测试把被控对象的模型生成C 代码并编译成可执行的程序下载至RTPC中计算，模拟真实的被控对象，实现闭环的控制系统。
HIL测试常常被用于：(1)被控对象成本高，控制器开发阶段性能不够完善；(2)被控对象失效会危及人身安全；(3)为控制器提供同时测试的模型对象。
1 HIL测试环境搭建流程HIL测试环境的搭建直接影响测试的结果，以及测试过程的顺利实施。
因此，在搭建测试环境的过程中，需要清晰的思路、完善的搭建方法、明确的实施方案。
1.1 完善DUT及HIL台架的文件明确测试的控制功能，测试依据包括控制器的软硬件需求文件，控制器设计标准及设计规范，用户需求问卷表等；确定控制器的管脚定义、信号类型、信号的有效性，基于信号需求表建立出信号指标列表，依据I/O测试的文件和测试信号的清单建立I/O测试列表，并建立正确的电气连接；确定HIL台架的通道的负载配置；确定被测件的针脚在整车中的连接关系等，同时确定HIL台架板卡中通道的配置及硬件资源是否符合设计需求。
目录1 整车控制器控制功能和原理 (1)2 纯电动客车总成分布式网络架构 (1)3 整车控制器开发流程 (3)3.1 整车及控制策略仿真 (4)3.2 整车软硬件开发 (5)3.2.1 整车控制器的硬件开发 (6)3.2.2 整车控制器的软件开发 (10)3.3 整车控制器的硬件在环测试 (12)3.4 整车控制器标定 (15)3.4.1 整车控制器的标定系统 (15)1整车控制器控制功能和原理纯电动客车是由多个子系统构成的系统，主要包括储能、驱动等动力系统，以及其它附件如空调等。
各子系统几乎都通过自己的控制单元（ECU）来完成各自功能和目标。
为了满足整车动力性、经济性、安全性和舒适性的目标，一方面必须具有智能化的人车交互接口，另一方面，各系统还必须彼此协作，优化匹配。
因此，纯电动必须需要一个整车控制器来管理系统中的各个部件。
纯电动车辆以整车控制器为主节点的、基于高速CAN总线的分布式动力系统控制网络，通过该网络，整车控制器可以对纯电动车辆动力链的各个环节进行管理、协调和监控，提高整车能量利用效率，确保车辆安全性和可靠性。
整车控制器的功能如下：1)车辆驾驶：采集司机的驾驶需求，管理车辆动力。
2)网络管理：监控通信网络，信息调度，信息汇总，网关。
3)仪表的辅助驱动。
4)故障诊断处理：诊断传感器、执行器和系统其他部件故障并进行相应的故障处理，实时显示故障。
5)在线配置和维护：通过车载标准CAN端口，进行控制参数修改，匹配标定，功能配置，监控，基于标准接口的调试能力等。
6)能量管理：通过对纯电动客车载耗能系统（如空调、电动泵等）的协调和管理，以获得最佳的能量利用率。
7)功率分配：通过综合车辆信息、电池的SOC、温度、电压、电流和电机的温度等信息计算电机功率分配，进行有效的能量管理，以保证车辆能量效率达到最优。
8)坡道驻车辅助控制9)坡道起步时防溜车控制2纯电动客车动力总成分布式网络架构纯电动客车是由多个子系统构成的复杂系统。

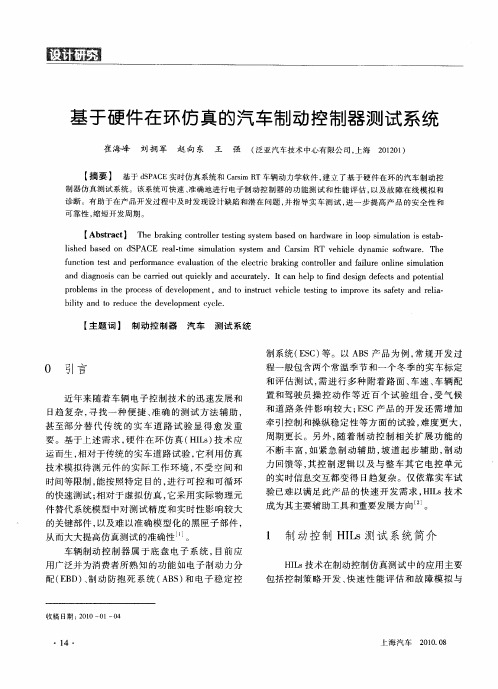

客 车 技 术 与 研 究第4期 BUS &COACH TECHNOLOGY AND RESEARCH No.4 2020作者简介:余莹莹(1990 ),女,硕士,工程师;主要从事新能源客车整车控制开发和软件测试工作㊂基于硬件在环的纯电动客车整车控制系统功能测试余莹莹,李 韧,王法龙,常 圣,吴 浩(安徽安凯汽车股份有限公司,合肥 230051)摘 要:以纯电动客车的VCU 为测试对象,采用硬件在环仿真技术,基于dSPACE 建立整车控制系统仿真测试平台,对整车控制系统进行功能测试,为后续实车调试提供理论依据㊂关键词:硬件在环仿真;dSPACE ;整车控制系统;功能测试中图分类号:U469.72 文献标志码:B文章编号:1006-3331(2020)04-0005-05Function Test of Vehicle Control System for Pure Electric BusesBased on Hardware in the LoopYU Yingying,LI Ren,WANG Falong,CHANG Sheng,WU Hao(Anhui Ankai Automobile Co.,Ltd.,Hefei 230051,China)Abstract :Taking the VCU of the pure electric bus as the test object,the authors use the technology of hard⁃ware in the loop simulation based on dSPACE to establish the vehicle control system simulation test plat⁃form,and do the function test of the vehicle control system,which provides the theoretical basis for the sub⁃sequent real vehicle debugging.Key words :hardware in the loop simulation;dSPACE;vehicle control system;function test 在整车控制系统研发过程中,基于安全性㊁可行性以及成本的考虑,硬件在环(HIL)仿真测试贯穿于研发的各个阶段,已成为研发过程中不可缺少的部分㊂HIL 仿真又称为半实物仿真,将部分实物硬件接入仿真系统,使仿真系统更逼近真实系统[1]㊂主要以dSPACE 实时处理器运行ASM(Automotive Simulation Models)软件来模拟受控对象的运行状态,通过I /O接口与被测的VCU 连接,对VCU 实现全面㊁系统的测试,从而减少实车路试的次数,大大缩短开发时间,节省开发成本[2-3]㊂本文利用Matlab /Simulink 建立整车模型,以某纯电动客车VCU 为测试对象,基于dSPACE 建立其硬件在环仿真测试环境,对整车控制系统进行功能测试验证㊂1 硬件在环仿真测试系统总体设计德国dSPACE 系统作为半实物仿真与控制器开发的软硬件平台,能够实现和Matlab /Simulink 的无缝连接[4]㊂在软件方面,采用Matlab /Simulink 进行算法开发㊁系统建模及离线仿真,利用自动代码生成技术生成实时C 代码,并通过实时接口RTI 实现从Simulink 模型到dSPACE 实时运行硬件代码的无缝自动下载[5]㊂dSPACE 硬件主要由DS1006核心主控板㊁DS2211I /O 板㊁DS814通讯接口板㊁CAN 通讯接口板㊁故障注入板卡㊁负载板卡㊁电源等构成㊂通过PHS 总线连接各种dSPACE 的I /O 板卡,总线速度为20Mb /s;完全支持Simulink 编程等[6]㊂图1为硬件在环系统架构图㊂图1 硬件在环系统架构图HIL 仿真测试主要是通过dSPACE 仿真器将仿真信号经过I /O 板卡以及调理电路处理后发送给VCU,VCU 接收到输入信号后经过内部策略处理进行对应信号输出(包括执行器的驱动信号以及与其他节点的交互信号);同时仿真器又能对VCU 输出信号进行实时采集并作为整车模型输入信号进行运算处理,形成一个闭环系统测试㊂只需要对整车模型参数进行配置,通过仿真器设置各种测试工况就可以对5VCU进行全面㊁系统的测试[7]㊂除此之外,dSPACE 还提供了交互式测试管理软件ControlDesk,利用此上位机软件能快速建立虚拟仪器对测试过程进行监控,且可实现在线调参[8]㊂根据VCU的功能要求并充分考虑到纯电动客车的使用环境,搭建基于dSPACE的HIL仿真测试平台组成,如图2所示㊂图2 硬件在环仿真测试平台组成图2 仿真模型建立以及测试软件开发2.1 仿真模型的建立HIL测试系统中最重要的环节是建立仿真模型, dSPACE仿真器是在仿真模型的基础上运行的[9]㊂在基于Matlab/Simulink环境下开发模型,主要包括IO模型和ASM整车模型[10]㊂其中IO模型如图3所示,用于仿真器硬件接口进行建模,主要实现对硬件IO接口的配置以及所有信号的调理,根据控制器引脚定义确定信号类型来配置接口[11]㊂不仅对传感器信号和执行器接口进行分配㊁参数配置以及信号调理,而且还对CAN总线通信参数和CAN总线信号属性进行配置㊂图3 IO模型图ASM整车模型如图4所示,根据实车性能和特性建立虚拟车辆[12]的仿真模型,主要包括Soft ECU 模块㊁动力模块㊁传动系模块㊁车辆动力学模块㊁驾驶环境模块㊂根据待测车辆特性进行参数配置,就可以实现实车的模型化,获得实车的运行效果㊂图4 ASM整车模型图2.2 测试软件开发上位机界面主要是基于dSPACE/ControlDesk软件创建的测试管理界面,对整车控制系统功能测试整个过程进行控制和管理,它能够下载仿真模型文件㊁监控实时测试数据㊁设置变量和参数以及显示虚拟仪表数据等㊂根据待测VCU的测试需求,将测试管理界面进行模块化设计,主要分为电源控制模块㊁驾驶员操作模块㊁虚拟仪表模块㊁数据监控模块以及CAN通信管理界面㊂根据通信网络配置生成CAN通信管理界面,实现CAN通信的仿真及监控[13-14]㊂测试界面中每个控件与其对应的模型信号进行关联,可实时监控仿真测试数据㊂图5为ControlDesk测试界面原理图㊂图5 ControlDesk测试界面原理图3 仿真测试及结果分析HIL仿真测试平台搭建好后,根据实际车辆参数6客 车 技 术 与 研 究 2020年8月以及路况信息,对其中的ASM 整车模型进行参数化以及闭环测试工作㊂采用dSPACE 参数化软件Mode⁃lDesk 对建立好的ASM 整车模型中的各个子模型进行相关参数配置㊂相关参数配置好后,在实时环境下对VCU 进行整车上电起步㊁加速制动㊁蠕行以及打气泵等功能或性能测试,验证该VCU 逻辑是否满足设计要求,为后续实车调试提供理论依据㊂3.1 整车上电起步仿真测试整车上电起步仿真测试主要验证整车能够按照要求正常上电起步,测试过程:首先通过ControlDesk 测试界面给dSPACE 台架以及VCU 供电;测试开始时,点击Key ON 挡,观察DC /DC 能否正常上电;点击Key Start 挡后,观察主接触器闭合情况以及是否有Ready 信号㊂整车上电起步仿真测试结果如图6所示,当虚拟整车有ON 挡信号后,VCU 收到DC /DC 接触器闭合反馈信号,DC /DC 完成上电;当虚拟整车有Start 挡信号后,VCU 收到主接触器闭合反馈信号,此时dSPACE /ControlDesk 测试界面上Ready 指示灯亮㊂此时电机直流侧电压为561.1V,大于Ready 电压(标定为400V),满足上电要求,由此测试结果可以看出,VCU 能够正常发送和接收信息,虚拟整车能够正常上电起步,测试通过㊂(a)整车上电过程中接触器闭合反馈情况(b)整车上电过程中电机直流侧电压以及Ready 信号情况图6 整车上电起步仿真测试结果3.2 整车加速及制动性能测试整车加速及制动性能仿真测试主要验证当车辆在加速㊁制动等过程中观察VCU 能否将驾驶员命令准确解析传递给MCU㊁BMS 等,使虚拟车辆按照设计目标运行㊂测试过程:当虚拟车辆处于Ready 状态时,在ControlDesk 测试界面上,先将制动踏板百分比设置为50%,点击D 挡位,再将制动踏板百分比设置为0,将油门踏板百分比设置为100%;观察从起步到加速的过程中,VCU 收到加速踏板信号,并向MCU 进行扭矩请求以及车速的变化情况;最后将制动踏板百分比设置为80%时,观察VCU 收到制动踏板信号后,并向MCU 进行扭矩请求以及车速的变化情况㊂图7为整车加速及制动性能仿真测试结果,从图中可以发现:当将油门踏板百分比设置为100%后,VCU 迅速请求电机输出最大扭矩,随着车速的增大,请求扭矩逐渐减小㊂当将制动踏板百分比设置为80%后,VCU 迅速请求电机输出较大负扭矩,进入能量回收状态,随车速减小,输出扭矩减小直至车速降为0km /h㊂当车速降为0时,将制动踏板百分比设置为0后,虚拟车辆应进入蠕行模式㊂根据测试结果可以看出该VCU 满足加速㊁制动功能要求,测试通过㊂图7 整车加速制动性能仿真测试结果3.3 蠕行功能测试当虚拟车辆满足进入蠕行状态的条件后,通过测试验证虚拟车辆能够按照要求进入蠕行㊂测试过程:当车辆处于上电起步状态时,先将制动踏板百分比设置为50%,点击D 挡位后,再将制动和油门踏板百分比均设置为0,且将手刹信号设置为0,此时通过Con⁃trolDesk 上位机界面读取虚拟车辆状态㊂图8为蠕行功能仿真测试结果,从图中可以发现:当点击D 挡位后,将制动和油门踏板百分比均设置为0时,电机的转速逐渐增大,车速也随之升高㊂当电机的转速达到7 第4期 余莹莹,李 韧,王法龙,等:基于硬件在环的纯电动客车整车控制系统功能测试162r /min 且保持时,车速升高至5km /h 后始终保持5km /h 匀速行驶,符合功能要求,测试通过㊂图8 蠕行功能仿真测试结果3.4 打气泵功能仿真测试打气泵功能仿真测试主要是验证在虚拟整车气压低的情况下打气泵能够按照要求进行工作㊂测试过程:首先将打气泵启动电压值标定为3.4V,打气泵停止电压值标定为4.1V;当虚拟整车上高压后,在ControlDesk 测试界面上将虚拟整车气压值分别设置为0V㊁3.7V 和4.5V 时,观察打气泵打气工作情况;将打气泵首次启动工作时间标定为1min,气泵停止间隔时间标定为1min,观察打气泵的防乳化功能以及时间存储的情况㊂图9为打气泵打气工作仿真测试结果,从图中可以发现:当虚拟整车气压值为0V 和3.7V 时打气泵一直在工作;当虚拟整车气压值为4.5V 时打气泵在工作,12s 过后打气泵停止工作,符合打气泵功能要求,测试通过㊂图10为打气泵防乳化功能以及存储时间仿真测试结果,从图中可以发现:打气泵打气时间为1min,且2min 存储一次时间信息,当打气泵首次启动工作1min 且打气1min 结束后,过了5min 关闭打气风扇,此时又因为达到了打气泵停止间隔时间再一次打气,符合打气泵功能以及防乳化逻辑的功能要求,测试通过㊂图9 打气泵打气工作仿真测试结果图10 打气泵防乳化功能以及存储时间仿真测试结果4 结束语本文详细阐述了基于硬件在环的整车控制系统功能测试系统的总体设计,通过开发仿真模型和测试界面,建立了基于dSPACE 的硬件在环测试仿真平台,并在此平台上对整车控制系统进行了功能验证㊂测试结果表明,利用此硬件在环测试仿真平台能够快速有效地验证该整车控制系统是否满足设计要求,从而缩短了整车控制器的开发周期,减少了费用支出,为后续实车调试和验证提供理论依据㊂参考文献:[1]晏江华,刘全周,刘铁山.纯电动汽车VCU 硬件在环测试技术研究[J].汽车电器,2018(9):19-23.[2]夏萌.纯电动汽车整车控制器的硬件在环仿真研究[D].北京:北京理工大学,2013.[3]田真,黄小枫,李志成,等.整车控制器硬件在环测试流程及测试用例库设计[J].汽车工程学报,2014,4(3):207-212.[4]于兰,辛明华.整车控制器硬件在环仿真系统设计[J].汽车工程师,2018(6):48-49.[5]王松辉.基于dSPACE 的无人机飞行控制系统半实物仿真研究[D].南京:南京航空航天大学,2008.[6]陈顺东,李韧.基于dSPACE 的纯电动客车VCU 硬件在环仿真测试[J].客车技术与研究,2012,34(5):16-18.[7]晏江华.基于dSPACE 的汽车电控系统半实物仿真测试技术研究[D].天津:河北工业大学,2014.[8]吴方义,刘卫东,燕东,等.基于硬件在环的整车控制器自动化测试研究与应用[J].汽车电器,2018(11):29-31.[9]杨璐.基于dSPACE 的车身控制系统硬件在环测试技术研究[D].天津:河北工业大学,2015.[10]刘帝平.硬件在环测试在纯电动汽车VCU 开发中的运用[J].机电技术,2013(1):93-96.8客 车 技 术 与 研 究 2020年8月[11]张恒.纯电动汽车整车控制器硬件在环仿真系统的研究[D].长春:吉林大学,2013.[12]李长文,张付军,黄英,等.基于dSPACE 系统的电控单元硬件在环发动机控制仿真研究[J].兵工学报,2004(7)27-29.[13]郑志敏,谢勇波,王文明,等.纯电动汽车整车控制系统设计及其硬件在环仿真[J].客车技术与研究,2019,41(2):12-15.[14]金小飞,赵韩,李杨.基于dSPACE 硬件在环仿真的纯电动汽车整车控制器开发[J].机电工程技术,2012,41(8):14-16.收稿日期:2020-03-222020EB-PAC 全国新能源公交车大赛暨重磅来袭为积极响应国家号召,助力客车行业发展,由交通运输部科学研究院㊁中国公路学会客车分会㊁中国道路运输协会城市客运分会㊁国家客车质量监督检验中心等机构联合主办,重庆车检院承办的 2020EB-PAC 全国新能源公交车性能评价赛”(以下简称 评价赛”) 2020CAB-C 全国自动驾驶客车营运能力挑战赛”(以下简称 挑战赛”)将于2020年9月15-18日在重庆机动车强检试验场举行㊂比赛期间将发布‘中国客车安全评价规程(C-SCAP)“(2020版)实施细则㊂本次CAB-C 自动驾驶客车挑战赛为首次举办,是面向国内自动驾驶客车领域的盛典赛事㊂赛事之后,还将进行自动驾驶试乘体验,让自动驾驶走进百姓身边㊁服务百姓生活㊂热诚欢迎各相关企业积极参与!大赛技术咨询联系人:CAB-C 自动驾驶大赛:游国平180****9119EB-PAC 新能源公交车大赛:张涛180****9132大赛会务联系人:谢庭庭152****7250(重庆车检院祝阳供稿)9 第4期 余莹莹,李 韧,王法龙,等:基于硬件在环的纯电动客车整车控制系统功能测试。
