百胜Mylab15彩超维修

2020633202033医学信息学于高危人群，因此，如果没有对患者的病情进行有效的控制，就很有可能会出现交叉感染，而公共卫生检测的工作就是要对高危人群的相关数据进行统一的掌控，并且将检测的内容落实好[1]。

将高危人群的信息与数据信息更加准确的进行获取，监测工作的主要内容就是监测对象人口学方面的特征，这样可以方便监测人员对数据方面进行更确切的统计。

比如说肺结核疾病的检测，在发现肺结核疾病的传染因素后，当地的疾病控制中心就需要设置专门的检测机构，并通过各种宣传方式，让群众养成良好的卫生行为习惯，对疾病污染源头进行进一步的控制。

1.2引导作用在开展预防传染病毒工作的时候，公共卫生管理部门是具有比较强的引导性的，所以为了能够更好的对传染病进行预防，首先要能够加强对社会舆论的引导，保证相关群众都能对传染病的预防有一个深入的了解，并且将病人的主观能动性充分的调动起来，使其能够充分的配合预防的工作，还可以通过网络或者是媒体进行宣传，保证全社会合力，保证各个部门充分的发挥作用，保证相关工作的顺利开展[2]。

2对传染病的公共卫生的监测工作2.1对于流感的公共卫生监测开展流感公共卫生监测的主要目的是为了防治病毒进一步的扩散与传染，并且进一步掌握流行病毒是如何分布的、如何扩散的，传染的方向与动向等，包括病毒是否会出现变异，受众主要有哪些，是否有人群对病毒是免疫的，之后病毒的演变与流行的叙事，对疫苗研究的结果，这样是有利于科学家研发新疫苗的[3]。

2.2流感的公共卫生监测有哪些方法流感公共卫生检测主要可以分为三种：第一就是对哨点进行监测，这种方法比较适合的地点就是医院，而医院是通过对流感病毒疫情的情况变化进行统计，估计疫情的演变与流行的趋势，在对病毒与疫苗的效果提出更加有针对性的评价结果，方便对新型疫苗进一步筛选。

第二种则是对流行性感冒进行监测，一般公共卫生监测的方式是实验，而科研人员则要对病原体报告的系统对疫情进行监测，充分掌握如何正确处理疫情的方法是非常有必要的。

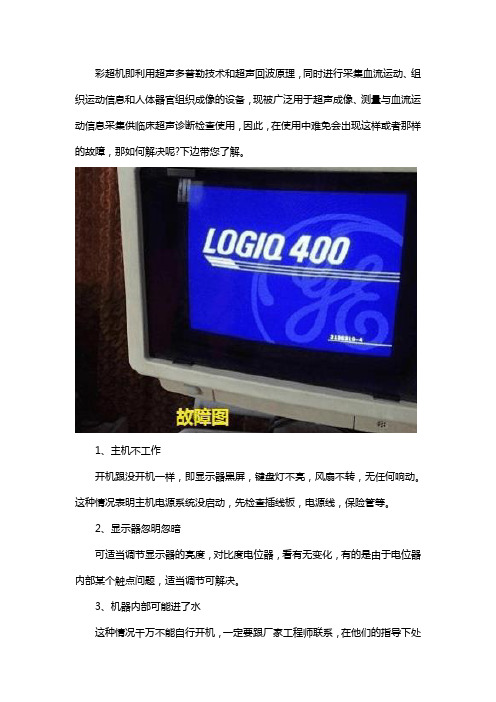

彩超机即利用超声多普勒技术和超声回波原理，同时进行采集血流运动、组织运动信息和人体器官组织成像的设备，现被广泛用于超声成像、测量与血流运动信息采集供临床超声诊断检查使用，因此，在使用中难免会出现这样或者那样的故障，那如何解决呢?下边带您了解。

1、主机不工作
开机跟没开机一样，即显示器黑屏，键盘灯不亮，风扇不转，无任何响动。

这种情况表明主机电源系统没启动，先检查插线板，电源线，保险管等。

2、显示器忽明忽暗
可适当调节显示器的亮度，对比度电位器，看有无变化，有的是由于电位器内部某个触点问题，适当调节可解决。

3、机器内部可能进了水
这种情况千万不能自行开机，一定要跟厂家工程师联系，在他们的指导下处
理。

（打开机器外壳，对进水的部位用电吹风吹干后，再检查一遍才能开机）
4、显示器黑屏
即有现象表明主机系统已启动，但显示器上无任何显示。

首先把显示器的亮度，对比度调至最大（一般是顺时针调大，没把握的话调至中间位置），如不行，有视频打印机的可打图片看看，有工作站的看看能否采集到图像，没有的可考虑外接显示器看看，这样可大致判断是否显示器的问题。

5、出现错误代码提示
一定要把提示内容全部抄下来，再仔细回忆下在什么情况下出现的这种情况，然后关机重开看能否解决，把过程的详细经过给工程师说清楚。

总之机器出故障后，一般情况下是关机重开，如不行，跟工程师联系。

故障现象一定要描述清楚，特别是一些看似无关重要的细节。

以上就是有关彩超机常见5大故障的一些解决方法介绍，希望对大家在遇到列斯故障时有所帮助，但由于彩超机为高、精、尖的设备，因此，切勿盲目动手，并在检修时不仅要拆卸慎重。

中国卫生产业[作者简介]李江峰(1988-),男,本科,中级工程师,研究方向为医疗设备维修及管理。

作为临床诊断疾病的关键设备,彩超设备有着方便快捷、价格低廉和无副作用等诸多优点,具有高分辨率和强穿透力等多种先进功能,并能够集成2D、3D 和4D 的实时成像模式,在医院临床诊断方面有着极为广泛的应用。

由于彩超设备日常使用率高,长期的工作导致设备出现温度升高和一部分零部件老化、性能衰减等多种问题,导致彩超设备出现各种各样的故障,一旦出现故障,就会影响医务人员对疾病进行诊断,如果故障频繁出现,甚至还会严重影响医院的经济效益整体形象。

为此,必须充分了解彩超设备在日常使用中可能会出现哪些故障,一般来说,故障都集中在彩超设备的计算机软硬件方面、少部分集中在电路板方面,因此,维修人员必须掌握对这两方面故障的维修处理方法,确保设备长期稳定运行。

1彩超设备的结构及常见故障1.1彩超设备的基本结构彩超设备的基本结构包括电源模块、后端图像处理模块、前端信号采集模块、显示模块、探头模块和外设模块组成。

其中,前端系统包括前端板、通道板、前端采集板、模拟电压板和探头板等,而后端图像处理模块多直接采用计算机平台进行操作,主要包括计算机HOST,图像处理计算机SIP 和音频输入输出板AVID,外设模块DOI:10.16659/ki.1672-5654.2021.06.192彩超常见故障的维修处理分析李江峰中国人民解放军联勤保障部队第九七〇医院医学工程科,山东烟台264002[摘要]彩超设备全称为彩色超声设备,其有着高分辨率、强穿透力和其他的各种先进功能,同以往的黑白超声设备相比,有着图像清晰和集成度高等优势,在医院中有着重要的应用价值,但由于其结构相对更为复杂,因此也容易因环境的温度湿度、外部电源电压和使用不规范等情况而发生各种设备故障。

由此可见,确保对其故障进行及时和高效的维修处理非常重要。

基于此,该文从彩超设备的基本结构和常见故障入手,分析了导致这些常见故障发生的原因,并给出了解决这些故障的针对性措施,最后,对彩超设备的日常维护保养措施进行了补充性说明,以此提供降低故障发生率的策略。

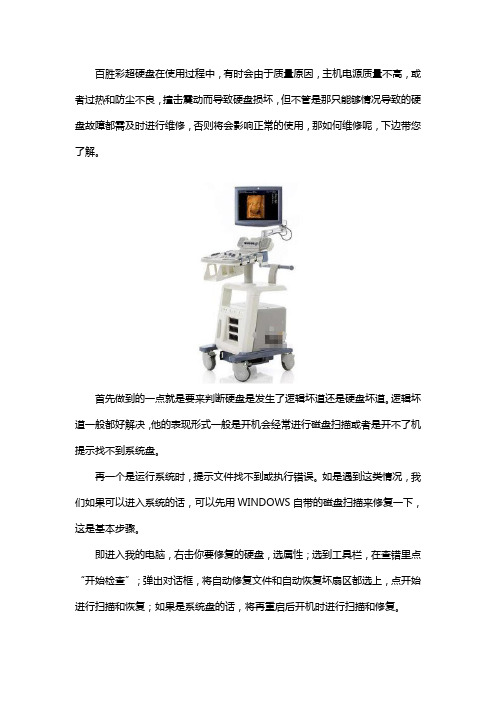

百胜彩超硬盘在使用过程中，有时会由于质量原因，主机电源质量不高，或者过热和防尘不良，撞击震动而导致硬盘损坏，但不管是那只能够情况导致的硬盘故障都需及时进行维修，否则将会影响正常的使用，那如何维修呢，下边带您了解。

首先做到的一点就是要来判断硬盘是发生了逻辑坏道还是硬盘坏道。

逻辑坏道一般都好解决，他的表现形式一般是开机会经常进行磁盘扫描或者是开不了机提示找不到系统盘。

再一个是运行系统时，提示文件找不到或执行错误。

如是遇到这类情况，我们如果可以进入系统的话，可以先用WINDOWS自带的磁盘扫描来修复一下，这是基本步骤。

即进入我的电脑，右击你要修复的硬盘，选属性；选到工具栏，在查错里点“开始检查”；弹出对话框，将自动修复文件和自动恢复坏扇区都选上，点开始进行扫描和恢复；如果是系统盘的话，将再重启后开机时进行扫描和修复。

如果连系统都进不去的话可以用PM或DISKGENIUS将系统盘删除，重新建一个之后再重装系统就可以解决。

或是直接用系统盘删除系统分区后进行格式化后安装，最好不要用快速格式化，要正常的格式化后进行系统安装。

一般也能解决。

但如是遇到硬盘坏道的话就较繁杂了。

我们先讲一下硬盘坏道的一些预兆现象。

首先是开机会突然变慢，表现在走WINDOWS滚动条的时候和进系统那一段时候。

当然仅凭这一点是不足以证明的。

可以试试打开某个磁盘时，打开时是不是特别慢，或是时快时慢。

复制一个文件，可以试小文件，复制时特别慢，几M的文件往要几分钟或10几分钟。

而且有些文件复制到一半时，显示出现什么冗余错误。

较严重的情形是在右下角提示文件丢失或找不开所在的分区。

这些现象足以判断你的硬盘出现物理性坏道了，这时你首先要做的就是赶快备份你的硬盘上的文件，再硬盘没有彻底打不开之前。

除了以上这些，还有一些硬盘坏道更为严重的现象，如运行过程中硬盘异响，硬盘的摩擦音变成了怪音。

或者在进行硬盘格式化时停止不前，或反复报错；亦或者在GHOST安装或正常安装时报错，安装非常慢或报错。

（1）温度、湿度、压力> 房间最好配备干湿温度计。

> 温度限制：开机状态5－40度，最佳工作温度25度左右。

未开机状态－40－55度。

要求最好配备空调设备。

> 湿度限制：开机状态30％－80％，未开机状态30％－93％。

要求仪器一般不放置在底楼，最好配备除湿机，定期除湿。

尽量不要用湿拖把拖地。

（房间内有水槽的一定要注意）压力限制：开机状态70－106KPa，未开机状态50－106KPa（2）电源> 输入电源电压限制198V-242V。

> 最好配备专业高精度稳压电源，不要使用廉价的家用型稳压电源，它的各项指标达不到，如瞬间响应时间，纹波系数，浪涌电压等。

> 仪器后盖铭牌上一般有设备的功率值，按这个数值乘以1.5－2.5倍配备稳压电源的功率。

如果要配备UPS电源，最好是在线式的，不要用后备式UPS电源（廉价家用型）。

有的老式UPS电源无稳压功能，输出非正弦波，是方波，不支持有些设备。

（可直接接100瓦的电灯泡，看有无闪烁）> 稳压电源都有指针或数字显示，要经常看，避免意外情况发生。

（3）接地要求> 接地的作用主要分为三类：保护性接地，系统接地，抗干扰接地。

保护性接地就是把漏电流导入大地，系统接地就是必须接地机器才能工作，抗干扰接地就顾名思义了。

> 抗干扰接地的方法主要有一点接地(共地），多点接地。

一般情况下，低频电子设备用一点接地，高频电子设备用多点接地方法。

> 医疗设备使用时一定要接好地线。

地线要和大地接触良好，不能简单地将其接在自来水管、暖气管或金属门窗等物体上面，因为暖气管道是不接大地的，自来水管道的衔接处都涂有绝缘漆使其密封，有的自来水管道用的是塑料接头等，如果地线接在其上，不但达不到保护的目的，反而会带来严重的干扰，增加了不安全因素。

> 对医疗设备来讲接地电阻要接近4Ω，而且接地电阻越小漏电流越小。

一般医疗设备外壳漏电流必须小于300uA，心导管电极或起搏器电极等体内仪器的漏电流应小于10uA，病人导联线的漏电流必须小于50uA。

彩超故障维修3例作者：彭斌来源：《现代养生·下半月版》 2018年第5期【摘要】彩超在现代医疗中使用广泛，能为心脏、腹部以及小器官各个疾病领域提供全面的解决方案。

本文通过分析3 种不同型号彩超的3 种常见故障，结合彩超的系统结构和工作原理，对故障现象进行分析总结，定位故障发生点。

通过对3 种故障的检修，故障得到排除。

【关键词】彩超；开机自检；探头；黑屏；高温报警目前我院彩超20 余台，囊括飞利浦、西门子、麦迪逊、GE、迈瑞、日立、百胜、Terason ( 泰瑞声) 、Ultrasonix( 优胜) 等品牌；品牌繁多的机器给维修工作带来很多不便，尤其是一些小众的机器，售后服务较差，给维修人员带来很大的挑战。

下面就实际中遇到的几例故障进行分析。

1 设备结构原理1.1 系统结构彩超通常由以下五大模块组成，电源模块包含交流稳压和直流输出两部分，在机器运行过程中所需要的电源都是由该模块提供。

控制模块由触摸屏、操作面板以及各种控制接口组成。

超声波发射接收模块主要指的是探头和通道板，该模块能否正常运行关系到彩超能否正常运行，同时也是决定图像质量的关键所在。

信号从探头采集通过通道板，再经过信号处理模块处理完毕，最终在显示屏上显示。

如图1所示。

1.2 工作原理彩超是采用自相关技术进行多普勒信号处理，利用超声波的反射来确定物体的大小和状态，检查人体器官是否发生病变，然后结合多普勒效应，绘制出彩色的B 超图像，帮助医生看清器官状态，从而有利于发现病灶，做出正确的判断。

由此可见，彩色多普勒超声（即彩超）既具有二维超声结构图像的优点，又同时提供了血流动力学的丰富信息，实际应用受到了广泛的重视和欢迎，在临床上被誉为“非创伤性血管造影”。

2 彩超故障实例2.1 故障一2.1.1 故障现象优胜彩超Sonix TOUCH 开机自检报错“Test minial power voltage failed”，进入系统后无法识别探头，任何探头都识别不到。

彩超维修在医疗设备维护和保养中，彩超设备是至关重要的一个部分。

彩超设备的正常运转对医院的诊断和治疗工作具有不可替代的作用，因此彩超维修显得尤为重要。

1. 彩超设备的重要性彩超设备是现代医疗中常用的影像诊断设备之一，通过超声波的特性来获取人体内部的影像信息，可以用于检查各种病变、肿瘤和器官结构的变化。

医用彩超设备的故障不仅会影响患者的诊断和治疗，还可能导致医护人员的工作受阻。

2. 彩超设备维修的重要性经常的维护和保养可以延长彩超设备的使用寿命，提高设备的稳定性和准确性。

而及时修复故障也可以减少因设备问题引起的误诊和漏诊，保障医院诊断和治疗工作的顺利进行。

3. 彩超设备的维修内容彩超设备维修主要包括以下几个方面：•日常维护保养：包括设备的清洁、消毒、保养等工作，保持设备的外观和内部清洁。

•定期检查：定期对设备的各项功能进行检查和测试，确保设备的正常运转。

•故障排除：发现设备故障后，要及时调查原因并进行相应的维修处理。

•设备更新升级：随着科技的发展，彩超设备的软件和硬件也会不断更新，需要对设备进行升级以适应最新的诊断需求。

4. 彩超设备维修的技术要求彩超设备是一种复杂的医疗设备，维修人员需要具备一定的技术水平和专业知识。

维修人员需要熟悉设备的结构和原理，了解设备常见故障的处理方法，具备快速准确排除故障的能力。

5. 彩超设备维修的重要性医用彩超设备是医院诊断和治疗中不可或缺的工具，维修是保障设备正常运转的重要环节。

仪器设备的正常运转对医疗工作至关重要，故对彩超设备的维修需非常重视。

结语彩超设备的维修是医院设备维护保养工作的重要组成部分，只有做好彩超设备的维修工作，才能更好地保障医疗工作的顺利进行，降低误诊率，提高患者的治疗效果。

因此，对彩超设备维修工作的重要性我们不能忽视，要加强对医疗设备维修人员的培训，提高他们的技术水平和专业素养，以确保医用彩超设备的正常运转。

电源系统部分（1）前端电源(APS)：主要给予前端采集部分硬件供、电；(2)后端电源(PPS)：主要给控制与处理部分硬件供电；(3)前端电源分配板(APDB)(B、C、D Carts)：主要对前端电源电压进行分配供给前端各板，同时也参与开关机过程。

(4)电池温度管理板(BTM) (E Carts)：主要是监控系统温度和调整风扇转速。

(5)信号电源分配板SPD：位于后端部分，功能较多，除了连接前端和控制面板的信号线和电源线到计算机母板上，还参与系统开关机控制，提供+5.01VDC、参考电压，产生+5VDC和+3.3VDC电压并用于监控+12VDC，还提供过压关机保护，提供-12VDC跟随+12VDC等。

(6)交流电源盒：除了交流滤波、交流电压变压匹配作用外，还产生一个+12VSB(50A)送给SPD板，接收APD板上的+5VSB点亮一个LED显示电源状态等。

(7)高压开关电路：主要是把APS送来±15VDC和+48VDC转变为+/-30VDC和+/-120VDC供前端采集电路用。

(8)电源和电池控制板PSBC(E版本)：功能相当于SPD加BTM加高压开关及电源故障诊断和控制功能。

电源故障：机器启动不起来，或2秒后自动关机，可采用如下隔离方法判定：首先隔离前端元件，取下前端电源组件盖板，断开里面两个多芯白色塑料扁平插头和两个旋转连接电缆头，然后在开关2的测试点上连接一个跳线，使PSBC板上保护电路逻辑失效（注意，如重新装回电缆接头时一定要取掉这根线，否则可能损坏电源），重新开启电源，看看是否能稳定，如不能稳定，则尝试隔离后端元件：将前端电源恢复，打开后盖和后端电源盖，在PS-ON和GND之间连接一根跳线，取下SPD板上的5、6、7多芯电缆插头和几传感器插头，重新开启电源断路器，观察电源是否稳定，如能稳定，则建议换UMB联合母板元件；如不能稳定，则隔离SPD板供电的各路元件：首先断开电源，取下SPD板上多个电缆供电连接头中的一个，但前面所提PS-ON跳线仍保留，重新开机查看电源是否能正常工作，如果能够正常，则说明断开插头的那一路元件有短路故障，予以更换即可排除；如果不能正常开机，则将刚才断开的插头插回，再断开另一个插头再开机；如果全部插头都试过，则表明是后台电源本身故障，更换即可排除。
