疲劳试验及几种试验方法的比较

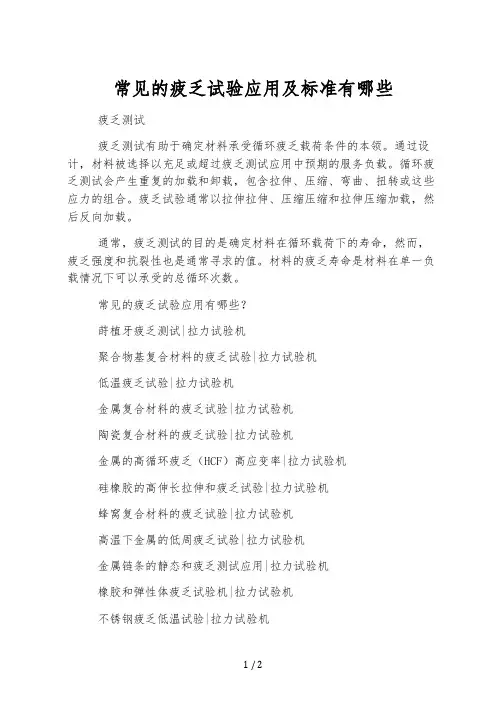

常见的疲乏试验应用及标准有哪些疲乏测试疲乏测试有助于确定材料承受循环疲乏载荷条件的本领。

通过设计，材料被选择以充足或超过疲乏测试应用中预期的服务负载。

循环疲乏测试会产生重复的加载和卸载，包含拉伸、压缩、弯曲、扭转或这些应力的组合。

疲乏试验通常以拉伸拉伸、压缩压缩和拉伸压缩加载，然后反向加载。

通常，疲乏测试的目的是确定材料在循环载荷下的寿命，然而，疲乏强度和抗裂性也是通常寻求的值。

材料的疲乏寿命是材料在单一负载情况下可以承受的总循环次数。

常见的疲乏试验应用有哪些？莳植牙疲乏测试|拉力试验机聚合物基复合材料的疲乏试验|拉力试验机低温疲乏试验|拉力试验机金属复合材料的疲乏试验|拉力试验机陶瓷复合材料的疲乏试验|拉力试验机金属的高循环疲乏（HCF）高应变率|拉力试验机硅橡胶的高伸长拉伸和疲乏试验|拉力试验机蜂窝复合材料的疲乏试验|拉力试验机高温下金属的低周疲乏试验|拉力试验机金属链条的静态和疲乏测试应用|拉力试验机橡胶和弹性体疲乏试验机|拉力试验机不锈钢疲乏低温试验|拉力试验机橡胶和弹性体的动态隔振器测试|拉力试验机流体动力疲乏试验系统|拉力试验机常见的疲乏试验标准有哪些？ASTMC1368在环境温度下通过恒定应力率强度测试的先进陶瓷的缓慢裂纹扩展参数ASTMC394夹芯材料剪切疲乏试验方法ASTMD3479聚合物基复合材料拉伸拉伸疲乏试验方法ASTMD7774塑料弯曲疲乏性能测试方法ASTME2207薄壁管状试样应变掌控轴向扭转疲乏试验的标准实践ASTME2368应变掌控热机械疲乏测试的标准实践ASTME2714蠕变疲乏测试标准测试方法ASTME466金属材料传导力掌控恒幅轴向疲乏试验的标准实践ASTME467轴向疲乏测试系统中恒幅动态力验证的标准实践ASTME606应变掌控疲乏测试的标准测试方法ASTME647疲乏裂纹扩展率测量标准测试方法ISO14801牙科莳植体骨内牙莳植体的动态负载测试ISO15024纤维加强塑料复合材料单向加强材料模式I层间断裂韧性GIC的测定ISO7206髋关节植入物测试NASM131211航空紧固件拉伸疲乏试验程序。

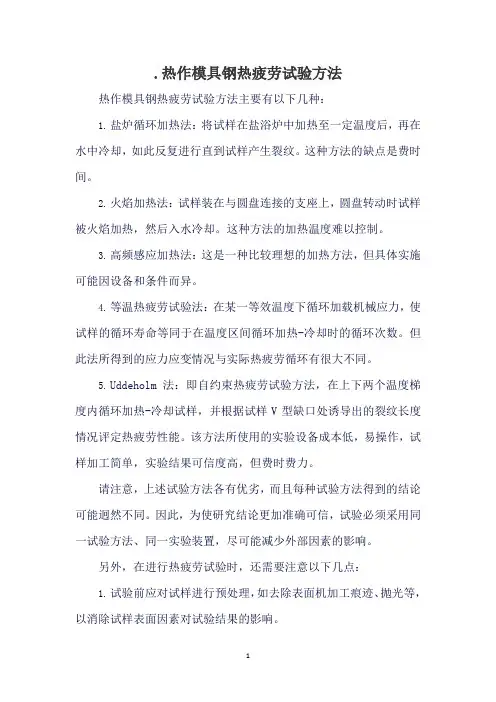

.热作模具钢热疲劳试验方法
热作模具钢热疲劳试验方法主要有以下几种：
1.盐炉循环加热法：将试样在盐浴炉中加热至一定温度后，再在水中冷却，如此反复进行直到试样产生裂纹。

这种方法的缺点是费时间。

2.火焰加热法：试样装在与圆盘连接的支座上，圆盘转动时试样被火焰加热，然后入水冷却。

这种方法的加热温度难以控制。

3.高频感应加热法：这是一种比较理想的加热方法，但具体实施可能因设备和条件而异。

4.等温热疲劳试验法：在某一等效温度下循环加载机械应力，使试样的循环寿命等同于在温度区间循环加热-冷却时的循环次数。

但此法所得到的应力应变情况与实际热疲劳循环有很大不同。

5.Uddeholm法：即自约束热疲劳试验方法，在上下两个温度梯度内循环加热-冷却试样，并根据试样V型缺口处诱导出的裂纹长度情况评定热疲劳性能。

该方法所使用的实验设备成本低，易操作，试样加工简单，实验结果可信度高，但费时费力。

请注意，上述试验方法各有优劣，而且每种试验方法得到的结论可能迥然不同。

因此，为使研究结论更加准确可信，试验必须采用同一试验方法、同一实验装置，尽可能减少外部因素的影响。

另外，在进行热疲劳试验时，还需要注意以下几点：
1.试验前应对试样进行预处理，如去除表面机加工痕迹、抛光等，以消除试样表面因素对试验结果的影响。

2.加热和冷却过程中应保证试样温度均匀，避免出现局部过热或过冷的情况。

3.冷却水的温度应保持稳定，一般控制在10℃以内。

4.试验过程中应记录循环加热与冷却的次数、裂纹出现的循环次数、表面龟裂情况、裂纹长度等信息，以便对热疲劳性能进行评定。

常用的金属材料疲劳极限试验方法疲劳试验可以预测材料或构件在交变载荷作用下的疲劳强度，一般该类试验周期较长，所需设备比较复杂，但是由于一般的力学试验如静力拉伸、硬度和冲击试验，都不能够提供材料在反复交变载荷作用下的性能，因此对于重要的零构件进行疲劳试验是必须的。

MTS 810金属材料疲劳试验的一些常用试验方法通常包括单点疲劳试验法、升降法、高频振动试验法、超声疲劳试验法、红外热像技术疲劳试验方法等。

单点疲劳试验法适用于金属材料构件在室温、高温或腐蚀空气中旋转弯曲载荷条件下服役的情况。

该种方法在试样数量受限制的情况下，可近似测定疲劳曲线并粗略估计疲劳极限。

试验所需的疲劳试验机一般为弯曲疲劳试验机和拉压试验机。

升降法疲劳试验升降法疲劳试验是获得金属材料或结构疲劳极限的一种比较常用而又精确的方法，在常规疲劳试验方法测定疲劳强度的基础上或在指定寿命的材料或结构的疲劳强度无法通过试验直接测定的情况下，一般采用升降法疲劳试验间接测定疲劳强度。

主要用于测定中、长寿命区材料或结构疲劳强度的随机特性。

所需试验机一般为拉压疲劳试验机。

高频振动疲劳试验法常规疲劳试验中交变载荷的频率一般低于200Hz，无法精确测得一些零件在高频环境状态下的疲劳损伤。

高频振动试验利用试验器材产生含有循环载荷频率为1000Hz左右特性的交变惯性力作用于疲劳试样上，可以满足在高频、低幅、高循环环境条件下服役金属材料的疲劳性能研究。

高频振动试验主要用于军民机械工程的需要。

试验装置通常包括：控制仪、电荷适配器、功率放大器、加速度计、振动台等。

超声法疲劳试验超声法疲劳试验是一种加速共振式的疲劳试验方法，其测试频率（20kHz）远远超过常规疲劳测试频率（小于200Hz）。

超声疲劳试验可以在不同载荷特征、不同环境和温度等条件下进行，为疲劳研究提供了一个很好的手段。

嘉峪检测网提醒超声疲劳试验一般用于超高周疲劳试验，主要针对10^9以上周次疲劳试验。

高周疲劳时，材料宏观上主要表现为弹性的，所以在损伤本构关系中采用应力、应变等参量的弹性关系处理，而不涉及微塑性。

应力疲劳法,应变疲劳法,断裂疲劳法应力疲劳法、应变疲劳法和断裂疲劳法是材料科学和工程领域中常用的疲劳试验方法。

这些方法可用于评估材料在长期重复加载下的疲劳性能，以及预测材料的寿命。

下面将分别介绍这三种疲劳试验方法及其应用。

一、应力疲劳法应力疲劳法是通过施加周期性的应力加载来评估材料的疲劳性能。

在应力疲劳试验中，材料会在一定的应力水平下进行重复加载，加载过程中记录应力和应变数据。

通过分析应力-应变曲线，可以得到材料的疲劳寿命和疲劳强度。

应力疲劳法可以用于评估金属材料、复合材料和橡胶等各种材料的疲劳性能。

二、应变疲劳法应变疲劳法是通过施加周期性的应变加载来评估材料的疲劳性能。

在应变疲劳试验中，材料会在一定的应变幅值下进行重复加载，加载过程中记录应力和应变数据。

通过分析应力-应变曲线，可以得到材料的疲劳寿命和疲劳强度。

应变疲劳法在评估纤维增强复合材料等材料的疲劳性能时，具有一定的优势。

三、断裂疲劳法断裂疲劳法是通过施加循环加载并观察材料破裂的方式来评估材料的疲劳性能。

在断裂疲劳试验中，材料会在一定的加载循环数下进行重复加载，加载过程中记录应力和位移等数据。

通过分析应力-位移曲线，可以得到材料的疲劳寿命和疲劳强度。

断裂疲劳法适用于评估金属材料、混凝土和岩石等材料的疲劳性能。

这三种疲劳试验方法在实际工程中有着广泛的应用。

例如，在航空航天领域，疲劳性能是评估飞机部件和发动机部件可靠性的重要指标之一。

通过应力疲劳法、应变疲劳法和断裂疲劳法，可以对材料在复杂载荷下的疲劳行为进行研究，提高航空器的安全性和可靠性。

疲劳试验方法还可以应用于材料的研发和设计过程中。

通过对不同材料的疲劳性能进行评估，可以选择合适的材料用于特定的工程应用，提高产品的寿命和可靠性。

同时，疲劳试验方法也可以用于研究材料的疲劳机制和损伤演化规律，为材料的改进和优化提供科学依据。

应力疲劳法、应变疲劳法和断裂疲劳法是评估材料疲劳性能的重要方法。

这些方法可以通过施加不同的加载方式，对材料的疲劳寿命和疲劳强度进行评估，为工程应用和材料设计提供依据。

金属疲劳试验有哪些金属疲劳试验方法
疲劳试验，作为一种测定金属、非金属以及合金材料等拉伸、压缩等疲劳性能测试，常用于测量材料或产品的各项物理性能。

疲劳试验能测试哪些材料
金属：钢材、钢索、钢筋、钢板
非金属：橡胶、塑料、海绵、玻璃、胶管
合金材料：管件、五金、不锈钢、疲劳试验设备有哪些
根据试验频率：
低频疲劳试验机、中频疲劳试验机、高频疲劳试验机、超高频疲劳试验机、根据应力循环：
等幅疲劳试验机、变频疲劳试验机、程序疲劳试验机、随机疲劳试验机根据试验环境：
室温疲劳试验机、低温疲劳试验机、高温疲劳试验机、热疲劳试验机、腐蚀疲劳试验机、接触疲劳试验机、微动磨损疲劳试验机根据应力循环周次：
低周疲劳试验机、高周疲劳试验机
根据式样加载方法：
拉-压疲劳试验机、弯曲疲劳试验机、扭转疲劳试验机、复合应力疲劳试验机疲劳试验有哪些试验方法
扭转、弯曲、动态、拉伸、旋转、拉扭、纯弯、扭矩、静态、提吊、弯扭、弹跳、滚动、摇摆、屈曲、弹性、传动、。

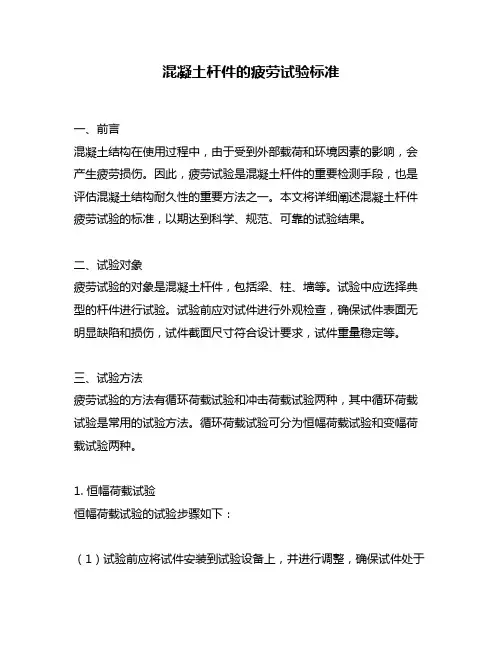

混凝土杆件的疲劳试验标准一、前言混凝土结构在使用过程中，由于受到外部载荷和环境因素的影响，会产生疲劳损伤。

因此，疲劳试验是混凝土杆件的重要检测手段，也是评估混凝土结构耐久性的重要方法之一。

本文将详细阐述混凝土杆件疲劳试验的标准，以期达到科学、规范、可靠的试验结果。

二、试验对象疲劳试验的对象是混凝土杆件，包括梁、柱、墙等。

试验中应选择典型的杆件进行试验。

试验前应对试件进行外观检查，确保试件表面无明显缺陷和损伤，试件截面尺寸符合设计要求，试件重量稳定等。

三、试验方法疲劳试验的方法有循环荷载试验和冲击荷载试验两种，其中循环荷载试验是常用的试验方法。

循环荷载试验可分为恒幅荷载试验和变幅荷载试验两种。

1. 恒幅荷载试验恒幅荷载试验的试验步骤如下：（1）试验前应将试件安装到试验设备上，并进行调整，确保试件处于水平状态。

试验设备应具有充足的承载能力和稳定性。

（2）进行预加载，即在试件上施加一定的静载荷，使其表面产生一定的弯曲变形，并保持一段时间，以消除试件的初始应力状态。

（3）根据设计要求，施加一定的循环荷载，使试件表面产生弯曲变形，荷载的频率、幅值和荷载历程应符合设计要求。

（4）通过试验过程中对试件的位移、荷载、应变等参数进行监测和记录，以便后续分析。

（5）循环荷载次数达到设计要求后，停止加载，记录试件的破坏模式和破坏荷载。

2. 变幅荷载试验变幅荷载试验的试验步骤如下：（1）试验前应将试件安装到试验设备上，并进行调整，确保试件处于水平状态。

试验设备应具有充足的承载能力和稳定性。

（2）进行预加载，即在试件上施加一定的静载荷，使其表面产生一定的弯曲变形，并保持一段时间，以消除试件的初始应力状态。

（3）根据设计要求，施加一定的变幅荷载，使试件表面产生弯曲变形，荷载的频率、幅值和荷载历程应符合设计要求。

（4）通过试验过程中对试件的位移、荷载、应变等参数进行监测和记录，以便后续分析。

（5）根据设计要求，逐渐增加荷载幅值，直至试件破坏为止。

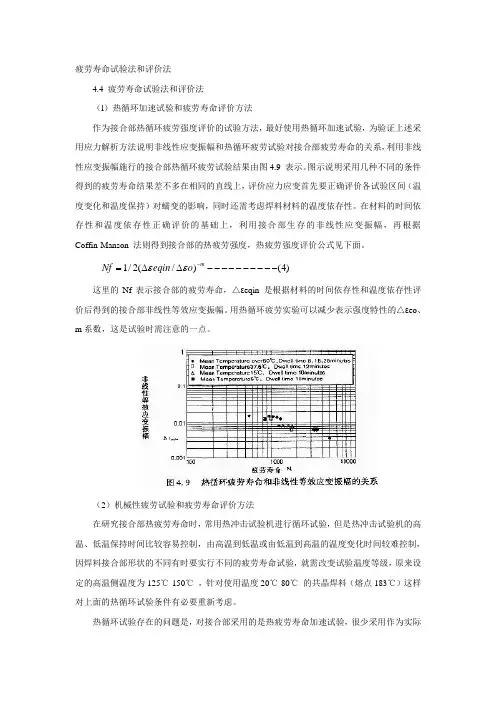

疲劳寿命试验法和评价法4.4 疲劳寿命试验法和评价法（l ）热循环加速试验和疲劳寿命评价方法作为接合部热循环疲劳强度评价的试验方法，最好使用热循环加速试验，为验证上述采用应力解析方法说明非线性应变振幅和热循环疲劳试验对接合部疲劳寿命的关系，利用非线性应变振幅施行的接合部热循环疲劳试验结果由图4.9 表示。

图示说明采用几种不同的条件得到的疲劳寿命结果差不多在相同的直线上，评价应力应变首先要正确评价各试验区间（温度变化和温度保持）对蠕变的影响，同时还需考虑焊料材料的温度依存性。

在材料的时间依存性和温度依存性正确评价的基础上，利用接合部生存的非线性应变振幅，再根据Coffin-Manson 法则得到接合部的热疲劳强度，热疲劳强度评价公式见下面。

1/2(/)(4)m Nf eqin o εε-=∆∆----------这里的Nf 表示接合部的疲劳寿命，△εeqin 是根据材料的时间依存性和温度依存性评价后得到的接合部非线性等效应变振幅。

用热循环疲劳实验可以减少表示强度特性的△εeo 、m 系数，这是试验时需注意的一点。

（2）机械性疲劳试验和疲劳寿命评价方法在研究接合部热疲劳寿命时，常用热冲击试验机进行循环试验，但是热冲击试验机的高温、低温保持时间比较容易控制，由高温到低温或由低温到高温的温度变化时间较难控制，因焊料接合部形状的不同有时要实行不同的疲劳寿命试验，就需改变试验温度等级，原来设定的高温侧温度为125℃-150℃ ，针对使用温度20℃-80℃ 的共晶焊料（熔点183℃）这样对上面的热循环试验条件有必要重新考虑。

热循环试验存在的问题是，对接合部采用的是热疲劳寿命加速试验，很少采用作为实际使用时的模拟试验。

另外，在实际使用场合设计的接合部疲劳寿命最少为10周期（循环），每试验一个周期最短时间为20 分钟，10的周期需要4-5 个月以上的试验时间，这种评价方法化费的代价太大。

在新产品投产期间，投资商所希望的热循环疲劳试验至多1-2 个月。

疲劳寿命预测方法很多。

按疲劳裂纹形成寿命预测的基本假定和控制参数，可分为名义应力法、局部应力一应变法、能量法、场强法等。

2.4.1.1名义应力法名义应力法是以结构的名义应力为试验和寿命估算的基础，采用雨流法取出一个个相互独立、互不相关的应力循环，结合材料的S -N曲线，按线性累积损伤理论估算结构疲劳寿命的一种方法。

基本假定：对任一构件(或结构细节或元件)，只要应力集中系数K T相同，载荷谱相同，它们的寿命则相同。

此法中名义应力为控制参数。

该方法考虑到了载荷顺序和残余应力的影响，简单易行。

但该种方法有两个主要的不足之处：一是因其在弹性范围内研究疲劳问题，没有考虑缺口根部的局部塑性变形的影响，在计算有应力集中存在的结构疲劳寿命时，计算误差较大；二是标准试样和结构之间的等效关系的确定十分困难，这是由于这种关系与结构的几何形状、加载方式和结构的大小、材料等因素有关。

正是因为上述缺陷，使名义应力法预测疲劳裂纹的形成能力较低，且该种方法需求得在不同的应力比R和不同的应力集中因子K T下的S-N曲线，而获得这些材料数据需要大量的经费。

因而名义应力法只适用于计算应力水平较低的高周疲劳和无缺口结构的疲劳寿命。

近年来，名义应力法也在不断的发展中，相继出现了应力严重系数法(S. ST)、有效应力法、额定系数法(DRF)等。

2.1.2.2局部应力一应变法局部应力一应变法的基本思想是根据结构的名义应力历程，借助于局部应力-应变法分析缺口处的局部应力。

再根据缺口处的局部应力，结合构件的S-N曲线、材料的循环。

一曲线、E -N曲线及线性累积损伤理论，估算结构的疲劳寿命。

基本假定:若一个构件的危险部位(点)的应力一应变历程与一个光滑小试件的应力一应变历程相同，则寿命相同。

此法中局部应力一应变是控制参数。

局部应力一应变法主要用于解决高应变的低周疲劳和带缺口结构的疲劳寿命问题。

该方法的特点是可以通过一定的分析、计算将结构上的名义应力转化为缺口处的局部应力和应变。

伴随电力电子设备在高温、高速环境下的应用增多及环境的不确定性因素增加，疲劳失效问题越来越受到大家的重视。

因此，在多种多样的领域中均需应用疲劳寿命的预测研究。

针对IGBT 模块的寿命预测模型，国外提出了许多的寿命预测模型，整体上可以分为解析预测模型、物理预测模型。

疲劳寿命的解析预测模型通常此类模型以温度作为构建预测模型的基准，建立功率器件的疲劳寿命Nf 。

由于无法从结温-时间关系曲线中精确的获取温度经历的循环次数是此类模型中存在的主要问题。

通常只能采用统计的方法，但是这种方法只能获取结温经历的最大幅值、平均值的循环次数，再与疲劳累积损伤理论相结合，计算离线功率器件的疲劳寿命、损伤度。

其中Mahera Musallam 对IGBT 器件的失效机理和疲劳寿命的预测做了许多的研究，指出雨流算法的应用可对工作时的功率模块的寿命进行实时监测，以在发生故障前及时发出警报。

若功率器件整体的最高结温不超过120℃，则可用Coffin-Manson 模型对器件的疲劳寿命进行预测。

-n f j N T α=∆（）疲劳寿命的物理预测模型物理预测模型则以器件本身材料的塑性应变、蠕变等机理为基准。

因此，必须确切知道器件的基本机械结构及材料力学性能等，而且很难精确提取功率器件的性能参数，同时模块应变变形的提取过程比较麻烦，测量设备也比较昂贵等。

通过力学性能参数的区分，可将器件的预测模型进行如下分类：塑性应变的寿命预测模型。

这类模型主要体现了器件失效周期与一次循环产生的焊料层塑性剪切应变之间的经验关系。

C-M 寿命预测模型、Soloman 寿命预测模型等在研究中应用的比较多。

焊点的疲劳老化通常是所说的低周疲劳失效。

因此，多数的焊接点的预测模型均是以Coffin-Manson 模型为基础，例如Engelmaier 预测模型便是以此基础进行的改进。

N C αε∆⋅=模块的键合点处剪切应力较大，易造成材料的塑性变形，循环应力的持续作用往往会引起材料的疲劳失效。

加速疲劳试验方法
加速疲劳试验方法是一种在短时间内模拟出长时间使用过程中的疲劳损伤，以评估材料或产品在实际使用条件下的疲劳寿命和可靠性。

下面是几种常见的加速疲劳试验方法：
1.频率加速法（Frequency Acceleration Method）：通过增加
疲劳载荷的频率，可以加速疲劳损伤的积累。

该方法适用
于频率对材料或产品的疲劳寿命影响较大的情况，如金属
材料的低周疲劳。

2.应力加速法（Stress Acceleration Method）：通过增加疲劳
载荷的水平，可以加速材料或产品的疲劳寿命消耗。

该方
法适用于应力对材料或产品的疲劳寿命影响较大的情况，
如金属材料的高周疲劳。

3.温度加速法（Temperature Acceleration Method）：通过提
高试验温度，可以加速材料或产品的疲劳寿命衰减。

该方
法适用于温度对材料或产品的疲劳寿命影响较大的情况，
如高温环境下的疲劳损伤。

4.循环加速法（Cycle Acceleration Method）：通过增加试验
循环次数，可以加速材料或产品的疲劳寿命磨损。

该方法
适用于循环次数对材料或产品的疲劳寿命影响较大的情况，如轮胎的耐久性测试。

需要注意的是，加速疲劳试验方法虽然能够在短时间内评估疲劳寿命和可靠性，但在试验设计和参数设定时需充分考虑应力、
应变、温度、循环次数等因素的相互影响与耦合，以保证试验结果的可靠性和真实性。

同时，试验过程中需要监测和记录材料或产品的疲劳性能参数，进行数据分析和解释，以得出相应的结论和改进意见。

混凝土的疲劳性能及其评价方法一、前言混凝土是广泛应用于建筑、水利、交通等领域的材料之一，其优点包括强度高、耐久性好、施工方便等。

然而，随着混凝土结构使用时间的推移，其疲劳性能也成为了建筑工程中需要考虑的一个重要问题。

本文旨在介绍混凝土的疲劳性能及其评价方法。

二、混凝土的疲劳性能1. 疲劳现象疲劳是指材料在受到反复的载荷作用下，出现逐渐扩展的微小裂纹，最终导致材料破坏的现象。

混凝土在受到反复荷载作用下，也会出现疲劳现象。

由于混凝土的弹性模量较小，其在受到荷载时容易产生较大的应变，使得混凝土内部的裂纹比较容易扩展，从而导致疲劳破坏。

2. 影响混凝土疲劳性能的因素（1）荷载幅值：荷载幅值是指荷载作用的最大值与最小值之间的差值。

荷载幅值越大，混凝土的疲劳寿命越短。

（2）荷载频率：荷载频率是指荷载作用的频率。

频率越高，混凝土的疲劳寿命越短。

（3）荷载形式：荷载形式是指荷载作用的方式，包括单向、双向、往复、随机等。

不同的荷载形式对混凝土的疲劳性能有不同的影响。

（4）混凝土强度：混凝土强度是指混凝土的抗压强度。

强度越高，混凝土的疲劳寿命越长。

（5）混凝土配合比：混凝土配合比是指混凝土中水、水泥、骨料和外加剂等各种材料的配合比例。

不同的配合比对混凝土的疲劳性能有不同的影响。

（6）混凝土龄期：混凝土龄期是指混凝土的硬化时间。

龄期越长，混凝土的疲劳性能越好。

3. 混凝土的疲劳寿命混凝土的疲劳寿命是指混凝土在受到反复荷载作用下，能够承受的荷载循环次数。

混凝土的疲劳寿命是由混凝土的强度、荷载幅值、荷载频率、荷载形式等多个因素共同决定的。

疲劳寿命的评价方法包括试验方法和理论计算方法。

4. 混凝土的疲劳破坏形式混凝土的疲劳破坏形式主要有两种，分别是拉伸破坏和剪切破坏。

拉伸破坏是指混凝土在受到拉伸荷载作用下，出现逐渐扩展的裂缝，最终导致混凝土破坏的现象。

剪切破坏是指混凝土在受到剪切荷载作用下，出现逐渐扩展的剪切裂缝，最终导致混凝土破坏的现象。

疲劳试验方法1、单点疲劳试验法适用于金属材料构件在室温、高温或腐蚀空气中旋转弯曲载荷条件下服役的情况。

该种方法在试样数量受限制的情况下，可近似测定疲劳曲线并粗略估计疲劳极限。

试验所需的疲劳试验机一般为弯曲疲劳试验机和拉压试验机。

2、升降法疲劳试验法升降法疲劳试验是获得金属材料或结构疲劳极限的一种比较常用而又精确的方法，在常规疲劳试验方法测定疲劳强度的基础上或在指定寿命的材料或结构的疲劳强度无法通过试验直接测定的情况下，一般采用升降法疲劳试验间接测定疲劳强度。

主要用于测定中、长寿命区材料或结构疲劳强度的随机特性。

所需试验机一般为拉压疲劳试验机。

3、高频振动疲劳试验法常规疲劳试验中交变载荷的频率一般低于200Hz，无法精确测得一些零件在高频环境状态下的疲劳损伤。

高频振动试验利用试验器材产生含有循环载荷频率为1000Hz左右特性的交变惯性力作用于疲劳试样上，可以满足在高频、低幅、高循环环境条件下服役金属材料的疲劳性能研究。

高频振动试验主要用于军民机械工程的需要。

试验装置通常包括：控制仪、电荷适配器、功率放大器、加速度计、振动台等。

4、超声法疲劳试验法超声法疲劳试验是一种加速共振式的疲劳试验方法，其测试频率(20kHz)远远超过常规疲劳测试频率(小于200Hz)。

超声疲劳试验可以在不同载荷特征、不同环境和温度等条件下进行，为疲劳研究提供了一个很好的手段。

超声疲劳试验一般用于超高周疲劳试验，主要针对10^9以上周次疲劳试验。

高周疲劳时，材料宏观上主要表现为弹性的，所以在损伤本构关系中采用应力、应变等参量的弹性关系处理，而不涉及微塑性。

5、红外热像技术疲劳试验方法为缩短试验时间、减少试验成本，能量方法成为疲劳试验研究的重要方法之一。

金属材料的疲劳是一个耗散能量的过程，而温度变化则是研究疲劳过程能量耗散极为重要的参量。

红外热像技术是一种波长转换技术，即将目标的热辐射转换为可见光的技术，利用目标自身各部分热辐射的差异获取二维可视图像，用计算机图像处理技术和红外测温标定技术，实现对物体表面温度场分布的显示、分析和精确测量。

疲劳试验方法标准概述说明以及解释1. 引言1.1 概述疲劳试验方法是一种重要的工程实验方法，用于评估材料或构件在循环加载条件下的耐久性和可靠性。

在现代工程设计和材料科学领域，疲劳试验方法被广泛应用于各种应用中，如航空航天、汽车制造、机械工程等。

通过模拟真实使用环境下的循环负载，疲劳试验可以揭示材料和构件在长时间使用过程中存在的弱点和故障机理。

1.2 文章结构本文将详细介绍疲劳试验方法及其标准，并对其进行解释和讨论。

文章由引言、疲劳试验方法、疲劳试验标准、疲劳试验概述说明、解释与讨论以及结论等部分组成。

引言部分将给出关于疲劳试验方法的整体概述，并简单介绍文章结构。

1.3 目的本文旨在提供对疲劳试验方法及其标准的全面理解。

通过对常见的疲劳试验方法和标准进行介绍和解析，读者将了解到选择适当的疲劳试验方法的考虑因素，以及疲劳试验标准的重要性和作用。

此外，本文还将详细说明疲劳试验的基本原理和过程概述，以及分析疲劳试验结果、对不同标准进行疲劳试验比较和解读疲劳断口特征及其含义的常用方法。

最后，通过总结疲劳试验方法和标准的重要性，并对未来发展进行展望，希望能够促进相关领域的研究与应用。

（文章正文内容根据实际需求填写即可）2. 疲劳试验方法2.1 定义和背景疲劳试验方法是用于评估材料、结构或设备在重复加载下的耐久性能的实验方法。

疲劳是指物体在反复循环载荷作用下逐渐损坏的现象，它可能导致结构失效或材料断裂。

疲劳试验方法旨在模拟实际使用条件下的循环荷载以确定材料或结构的疲劳极限、寿命和可靠性。

2.2 常见的疲劳试验方法常见的疲劳试验方法包括：- 轴向拉压疲劳试验：通过施加轴向拉力或压力来对材料进行循环加载，以评估其抗拉/压疲劳性能。

- 弯曲疲劳试验：施加弯曲力以模拟结构在实际使用中所受到的曲度变化，并评估材料或结构的抗弯曲疲劳性能。

- 扭转疲劳试验：通过扭转加载对材料进行循环应变，以评估其抗扭转疲劳性能。

- 振动疲劳试验：通过施加振动载荷模拟实际使用条件下的震动环境，评估材料或结构的抗振动疲劳性能。
